Page 181 of 207

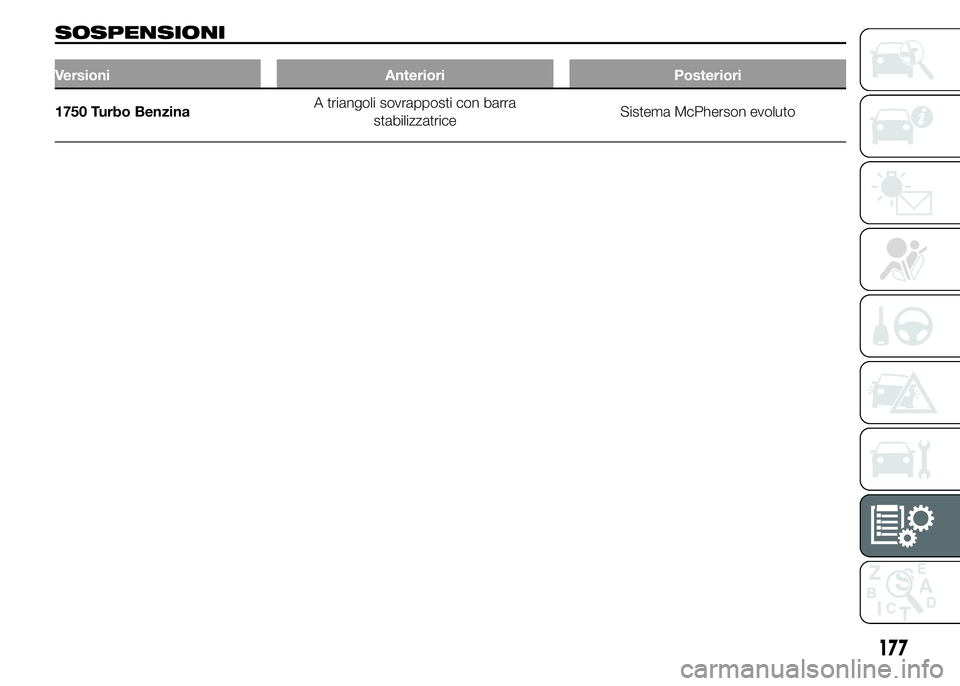

SOSPENSIONI
Versioni Anteriori Posteriori
1750 Turbo BenzinaA triangoli sovrapposti con barra
stabilizzatriceSistema McPherson evoluto
177
Page 182 of 207

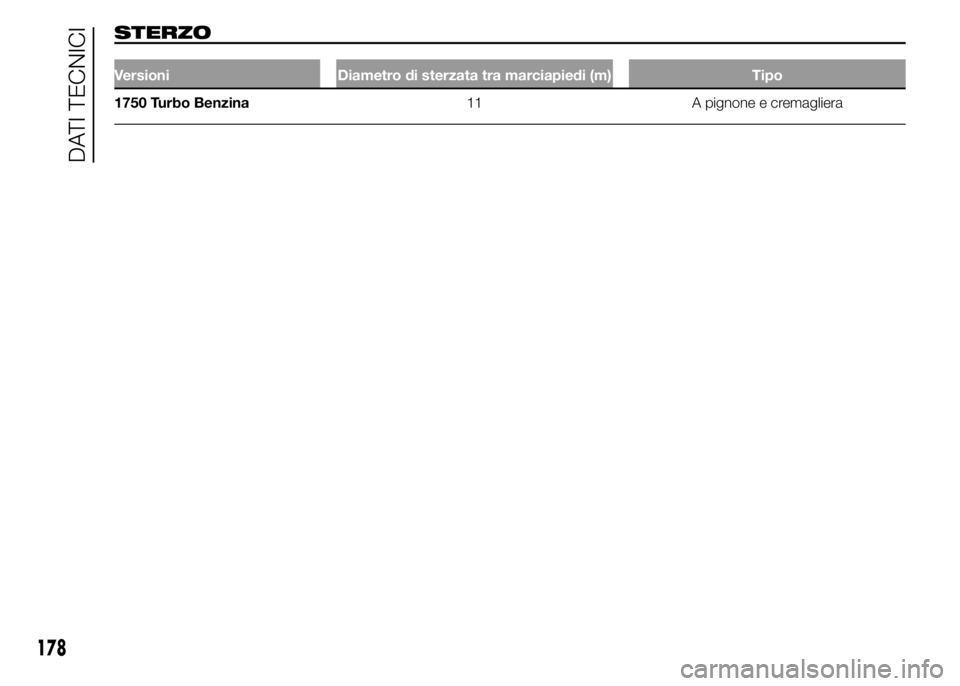

STERZO
Versioni Diametro di sterzata tra marciapiedi (m) Tipo
1750 Turbo Benzina11 A pignone e cremagliera
178
DATI TECNICI
Page 183 of 207

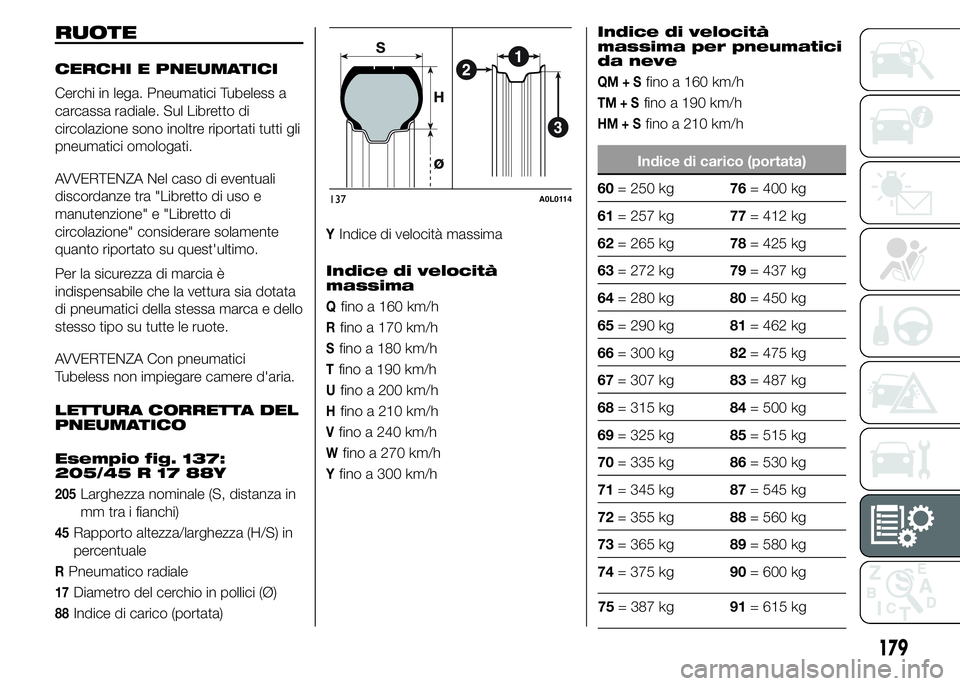

RUOTE
CERCHI E PNEUMATICI
Cerchi in lega. Pneumatici Tubeless a
carcassa radiale. Sul Libretto di
circolazione sono inoltre riportati tutti gli
pneumatici omologati.
AVVERTENZA Nel caso di eventuali
discordanze tra "Libretto di uso e
manutenzione" e "Libretto di
circolazione" considerare solamente
quanto riportato su quest'ultimo.
Per la sicurezza di marcia è
indispensabile che la vettura sia dotata
di pneumatici della stessa marca e dello
stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici
Tubeless non impiegare camere d'aria.
LETTURA CORRETTA DEL
PNEUMATICO
Esempio fig. 137:
205/45 R 17 88Y
205Larghezza nominale (S, distanza in
mm tra i fianchi)
45Rapporto altezza/larghezza (H/S) in
percentuale
RPneumatico radiale
17Diametro del cerchio in pollici (Ø)
88Indice di carico (portata)
YIndice di velocità massima
Indice di velocità
massima
Qfino a 160 km/h
Rfino a 170 km/h
Sfino a 180 km/h
Tfino a 190 km/h
Ufino a 200 km/h
Hfino a 210 km/h
Vfino a 240 km/h
Wfino a 270 km/h
Yfino a 300 km/hIndice di velocità
massima per pneumatici
da neve
QM+Sfino a 160 km/h
TM+Sfino a 190 km/h
HM+Sfino a 210 km/h
Indice di carico (portata)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg137A0L0114
179
75= 387 kg91= 615 kg
Page 184 of 207

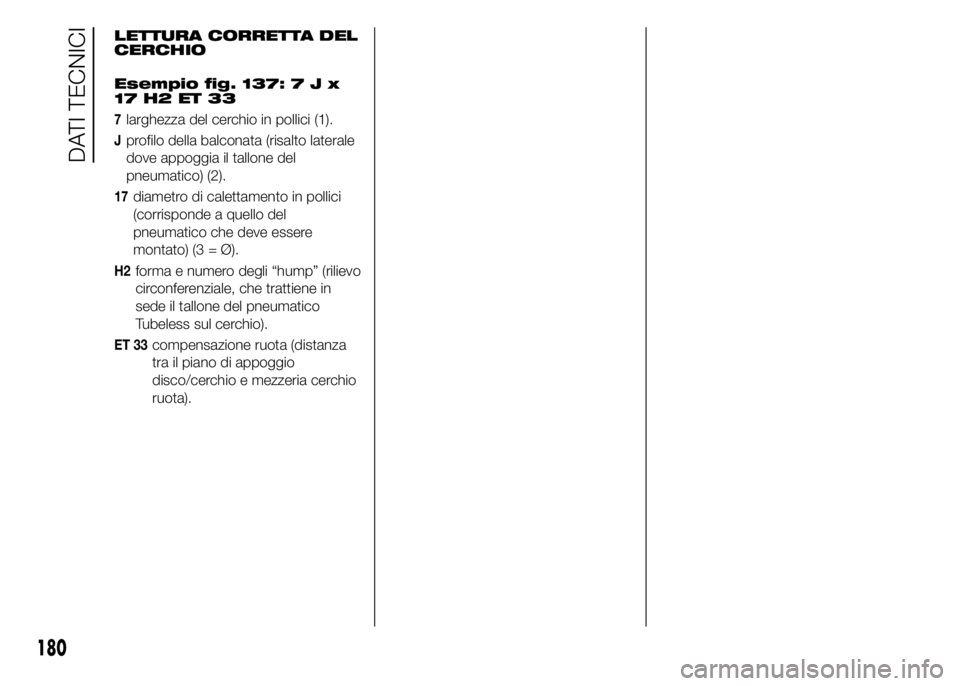

LETTURA CORRETTA DEL
CERCHIO
Esempio fig. 137:7Jx
17 H2 ET 33
7larghezza del cerchio in pollici (1).
Jprofilo della balconata (risalto laterale
dove appoggia il tallone del
pneumatico) (2).
17diametro di calettamento in pollici
(corrisponde a quello del
pneumatico che deve essere
montato) (3 = Ø).
H2forma e numero degli “hump” (rilievo
circonferenziale, che trattiene in
sede il tallone del pneumatico
Tubeless sul cerchio).
ET 33compensazione ruota (distanza
tra il piano di appoggio
disco/cerchio e mezzeria cerchio
ruota).
180
DATI TECNICI
Page 185 of 207
CERCHI E PNEUMATICI IN DOTAZIONE
141)
Cerchi Pneumatici in dotazione Pneumatici da neve
Pneumatici anteriori7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S
7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Pneumatici posteriori8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S
8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Catene da neve ad ingombro ridotto, con sporgenza massima oltre il profilo dello pneumatico pari a 7 mm, possono essere
installate esclusivamente sugli pneumatici posteriori 235/40 R18.
Gli pneumatici posteriori 235/35 R19 non sono catenabili.
ATTENZIONE
141) Nel caso in cui vengano utilizzati pneumatici invernali con indice di velocità inferiore a quanto indicato sul Libretto
di circolazione, non superare la velocità massima corrispondente all'indice di velocità utilizzato.
181
Page 186 of 207

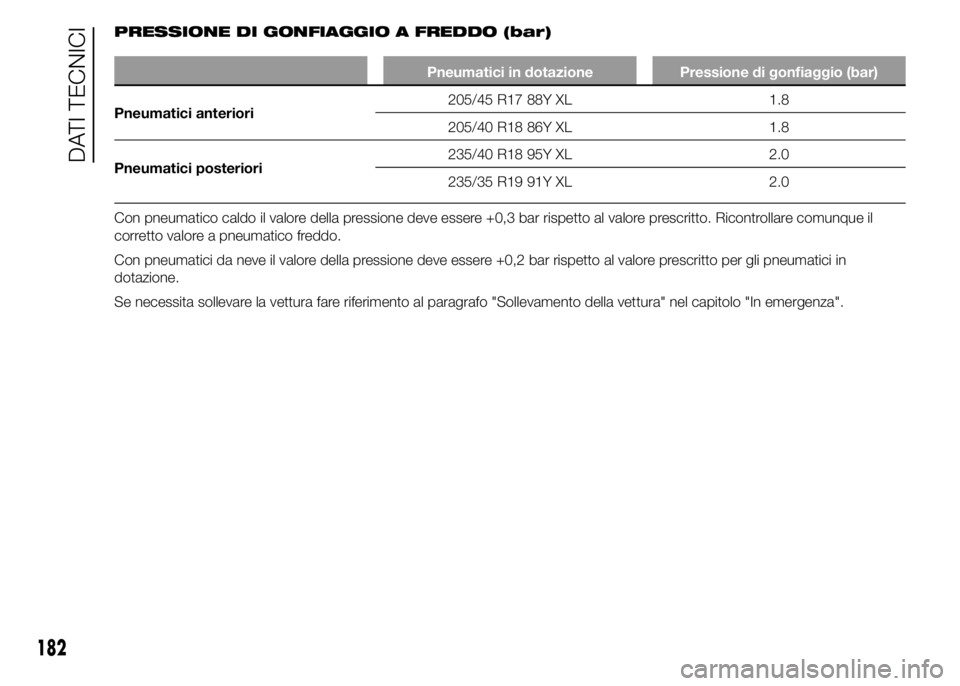

PRESSIONE DI GONFIAGGIO A FREDDO (bar)
Pneumatici in dotazione Pressione di gonfiaggio (bar)
Pneumatici anteriori205/45 R17 88Y XL 1.8
205/40 R18 86Y XL 1.8
Pneumatici posteriori235/40 R18 95Y XL 2.0
235/35 R19 91Y XL 2.0
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il
corretto valore a pneumatico freddo.
Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per gli pneumatici in
dotazione.
Se necessita sollevare la vettura fare riferimento al paragrafo "Sollevamento della vettura" nel capitolo "In emergenza".
182
DATI TECNICI
Page 187 of 207

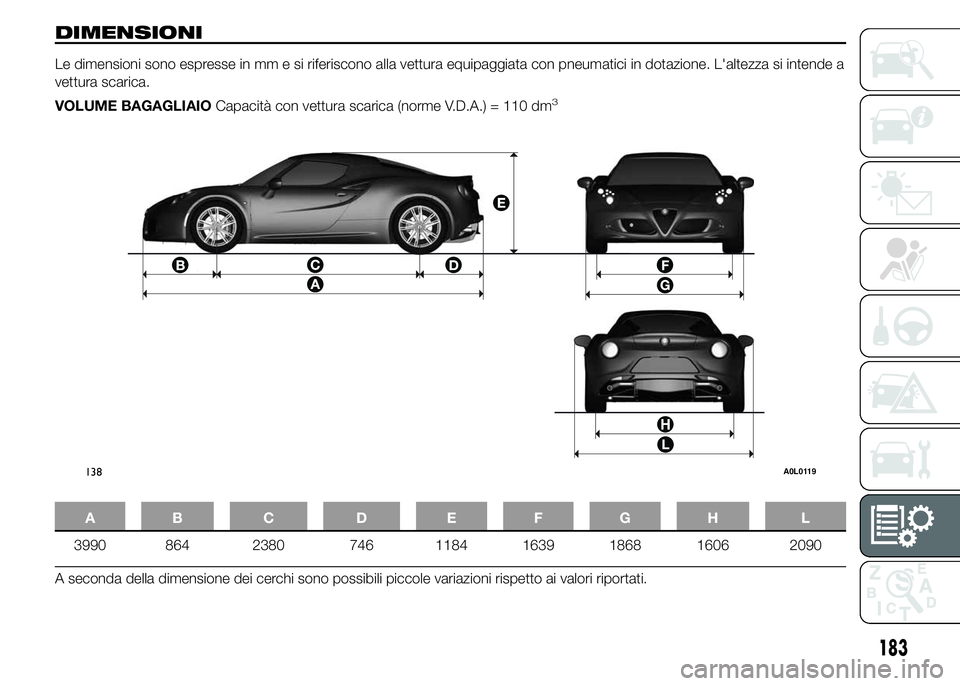

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica.
VOLUME BAGAGLIAIOCapacità con vettura scarica (norme V.D.A.) = 110 dm
3
AB C D EFGH L
3990 864 2380 746 1184 1639 1868 1606 2090
A seconda della dimensione dei cerchi sono possibili piccole variazioni rispetto ai valori riportati.
138A0L0119
183
Page 188 of 207

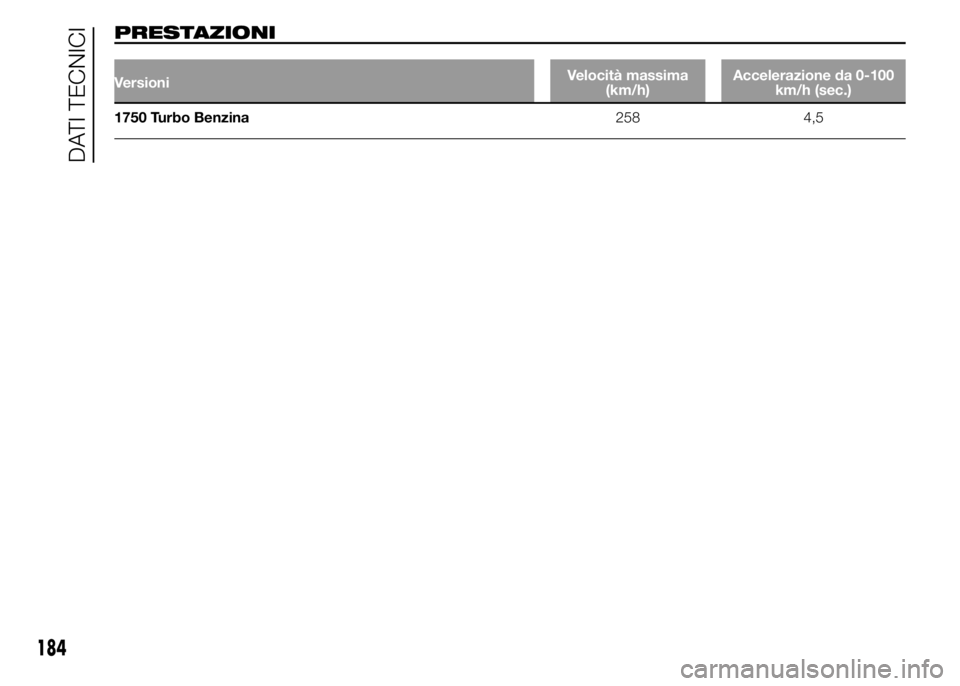

PRESTAZIONI
VersioniVelocità massima
(km/h)Accelerazione da 0-100
km/h (sec.)
1750 Turbo Benzina258 4,5
184
DATI TECNICI
Page 189 of 207

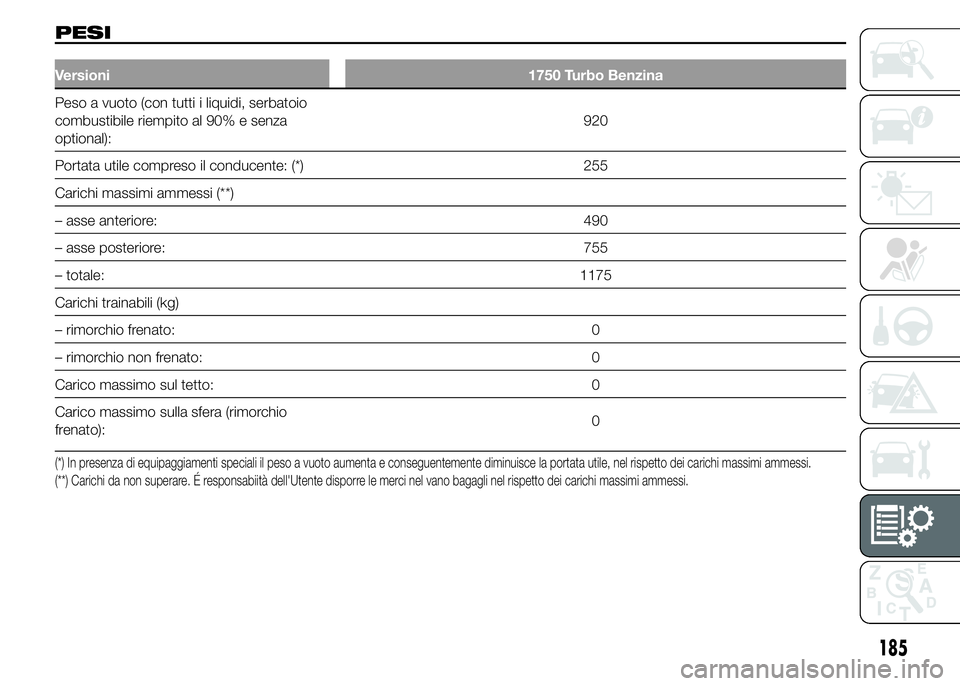

PESI
Versioni 1750 Turbo Benzina
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza
optional):920
Portata utile compreso il conducente: (*) 255
Carichi massimi ammessi (**)
– asse anteriore: 490
– asse posteriore: 755
– totale:1175
Carichi trainabili (kg)
– rimorchio frenato: 0
– rimorchio non frenato: 0
Carico massimo sul tetto: 0
Carico massimo sulla sfera (rimorchio
frenato):0
(*) In presenza di equipaggiamenti speciali il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto dei carichi massimiammessi.
(**) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli nel rispetto dei carichi massimi ammessi.
185
Page 190 of 207

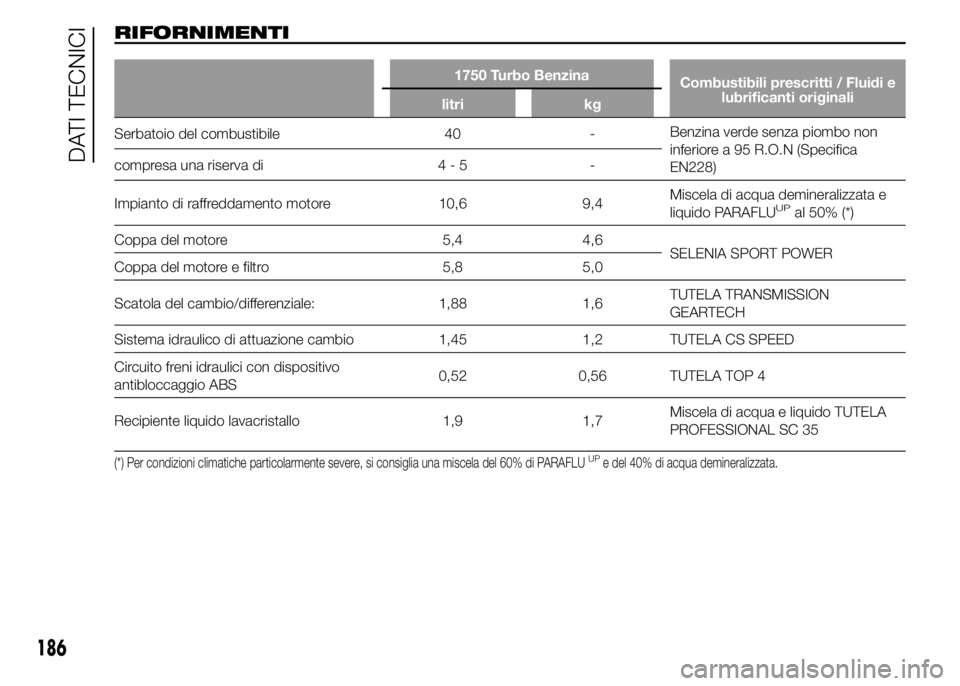

RIFORNIMENTI
1750 Turbo Benzina
Combustibili prescritti / Fluidi e
lubrificanti originali
litri kg
Serbatoio del combustibile 40 -Benzina verde senza piombo non
inferiore a 95 R.O.N (Specifica
EN228) compresa una riserva di 4 - 5 -
Impianto di raffreddamento motore 10,6 9,4Miscela di acqua demineralizzata e
liquido PARAFLU
UPal 50% (*)
Coppa del motore 5,4 4,6
SELENIA SPORT POWER
Coppa del motore e filtro 5,8 5,0
Scatola del cambio/differenziale: 1,88 1,6TUTELA TRANSMISSION
GEARTECH
Sistema idraulico di attuazione cambio 1,45 1,2 TUTELA CS SPEED
Circuito freni idraulici con dispositivo
antibloccaggio ABS0,52 0,56 TUTELA TOP 4
Recipiente liquido lavacristallo 1,9 1,7Miscela di acqua e liquido TUTELA
PROFESSIONAL SC 35
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
186
