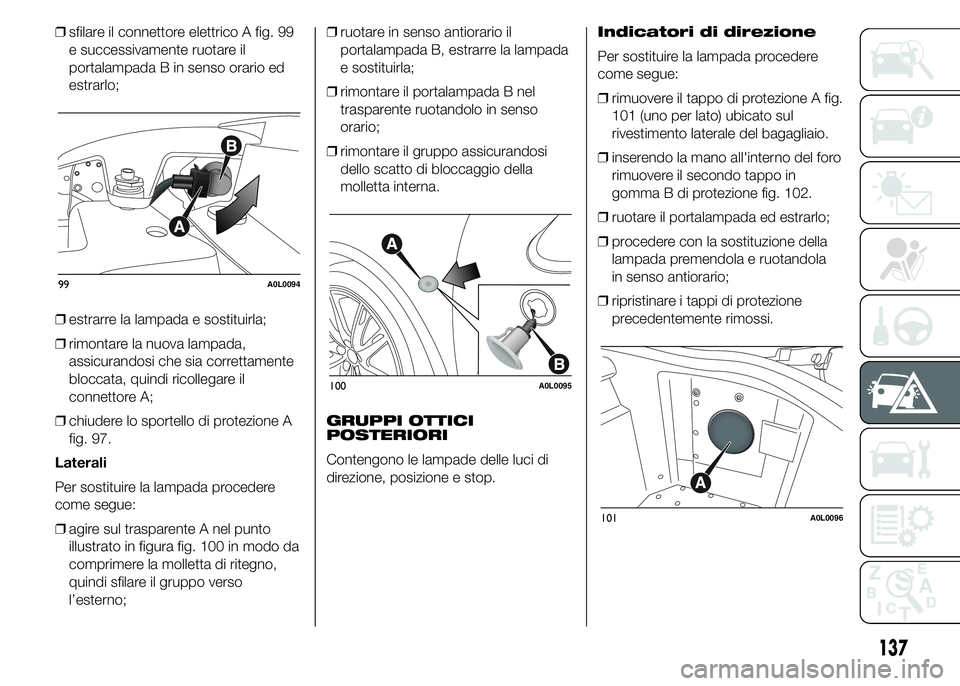

❒sfilare il connettore elettrico A fig. 99
e successivamente ruotare il
portalampada B in senso orario ed
estrarlo;
❒estrarre la lampada e sostituirla;
❒rimontare la nuova lampada,
assicurandosi che sia correttamente
bloccata, quindi ricollegare il
connettore A;
❒chiudere lo sportello di protezione A
fig. 97.
Laterali
Per sostituire la lampada procedere
come segue:
❒agire sul trasparente A nel punto
illustrato in figura fig. 100 in modo da
comprimere la molletta di ritegno,
quindi sfilare il gruppo verso
l’esterno;❒ruotare in senso antiorario il
portalampada B, estrarre la lampada
e sostituirla;
❒rimontare il portalampada B nel
trasparente ruotandolo in senso
orario;
❒rimontare il gruppo assicurandosi
dello scatto di bloccaggio della
molletta interna.
GRUPPI OTTICI
POSTERIORI
Contengono le lampade delle luci di
direzione, posizione e stop.Indicatori di direzione
Per sostituire la lampada procedere
come segue:
❒rimuovere il tappo di protezione A fig.
101 (uno per lato) ubicato sul
rivestimento laterale del bagagliaio.
❒inserendo la mano all'interno del foro
rimuovere il secondo tappo in
gomma B di protezione fig. 102.
❒ruotare il portalampada ed estrarlo;
❒procedere con la sostituzione della
lampada premendola e ruotandola
in senso antiorario;
❒ripristinare i tappi di protezione
precedentemente rimossi.
99A0L0094
100A0L0095
101A0L0096
137
Page 142 of 207

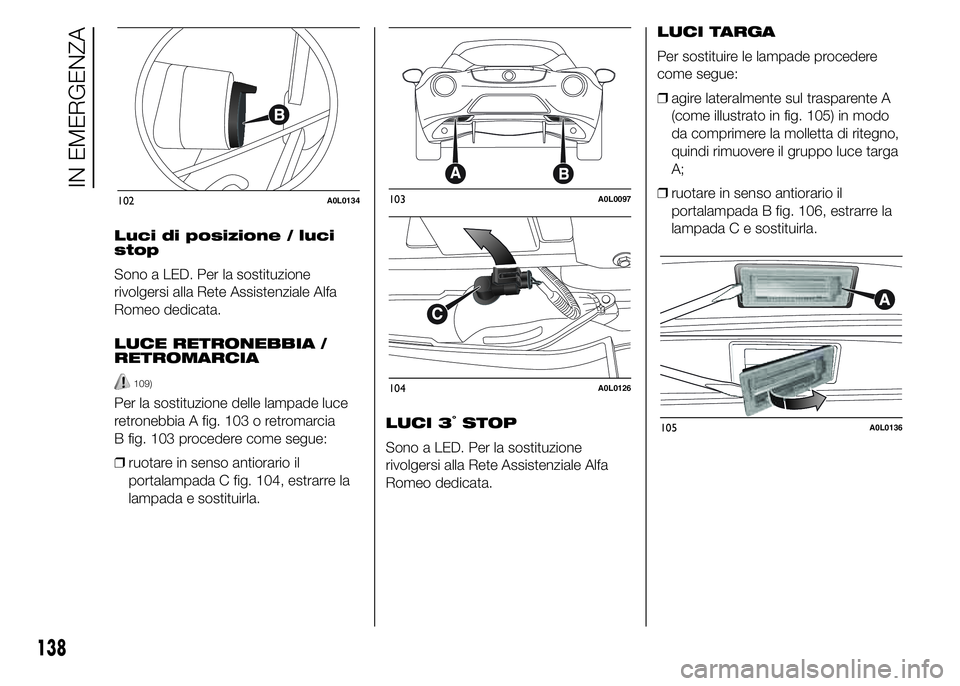

Luci di posizione / luci
stop
Sono a LED. Per la sostituzione
rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata.
LUCE RETRONEBBIA /
RETROMARCIA
109)
Per la sostituzione delle lampade luce
retronebbia A fig. 103 o retromarcia
B fig. 103 procedere come segue:
❒ruotare in senso antiorario il
portalampada C fig. 104, estrarre la
lampada e sostituirla.LUCI 3°STOP
Sono a LED. Per la sostituzione
rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata.LUCI TARGA
Per sostituire le lampade procedere
come segue:
❒agire lateralmente sul trasparente A
(come illustrato in fig. 105) in modo
da comprimere la molletta di ritegno,
quindi rimuovere il gruppo luce targa
A;
❒ruotare in senso antiorario il
portalampada B fig. 106, estrarre la
lampada C e sostituirla.
102A0L0134103A0L0097
104A0L0126
105A0L0136
138
IN EMERGENZA
Page 143 of 207
ATTENZIONE
109) La luce retronebbia e la luce
retromarcia sono posizionate
vicino alle marmitte, prestare
attenzione a non ustionarsi
durante la procedura di
sostituzione della lampada.

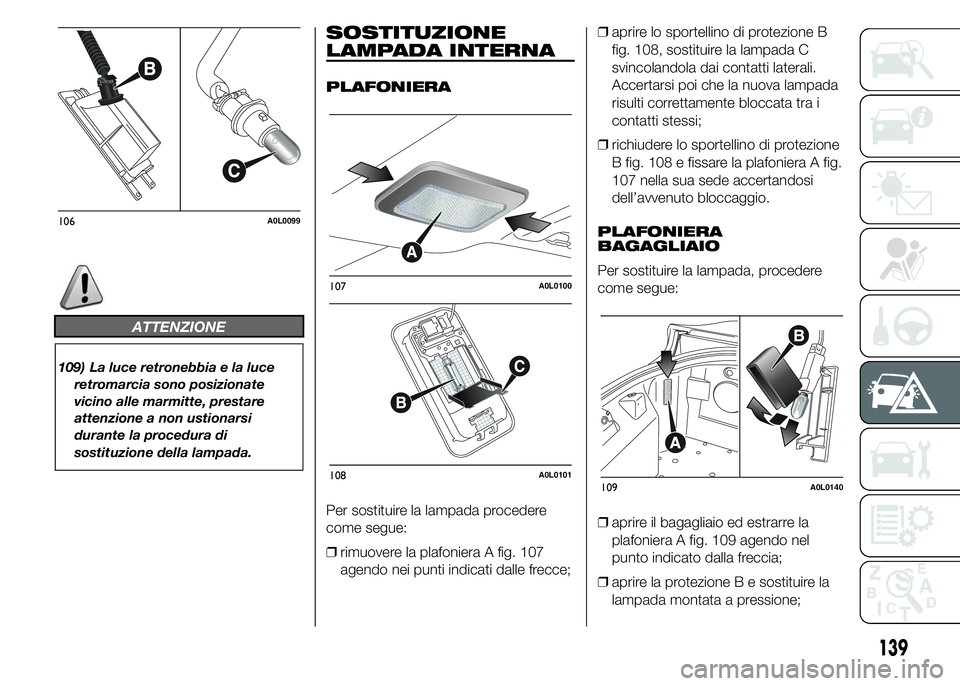

SOSTITUZIONE
LAMPADA INTERNA
PLAFONIERA
Per sostituire la lampada procedere
come segue:
❒rimuovere la plafoniera A fig. 107
agendo nei punti indicati dalle frecce;❒aprire lo sportellino di protezione B
fig. 108, sostituire la lampada C
svincolandola dai contatti laterali.
Accertarsi poi che la nuova lampada
risulti correttamente bloccata tra i
contatti stessi;
❒richiudere lo sportellino di protezione
B fig. 108 e fissare la plafoniera A fig.
107 nella sua sede accertandosi
dell’avvenuto bloccaggio.
PLAFONIERA
BAGAGLIAIO
Per sostituire la lampada, procedere
come segue:
❒aprire il bagagliaio ed estrarre la
plafoniera A fig. 109 agendo nel
punto indicato dalla freccia;
❒aprire la protezione B e sostituire la
lampada montata a pressione;
106A0L0099
107A0L0100
108A0L0101109A0L0140
139
Page 144 of 207
❒richiudere la protezione B sul
trasparente;
❒rimontare la plafoniera A inserendola
nella sua corretta posizione, prima da
un lato e quindi premendo sull'altro
fino ad avvertire lo scatto di

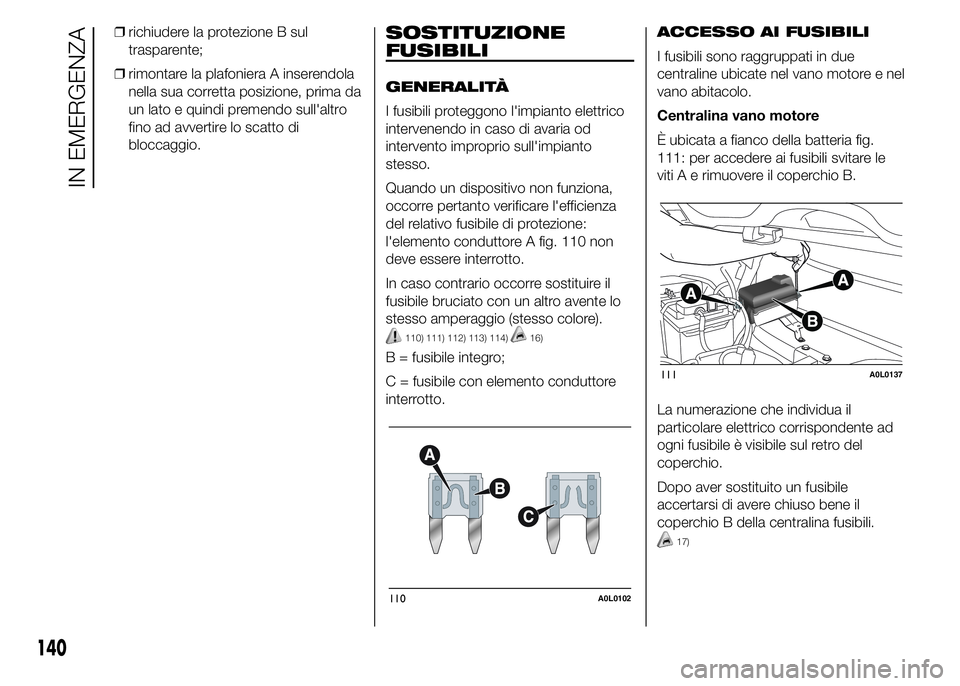

bloccaggio.SOSTITUZIONE
FUSIBILI
GENERALITÀ
I fusibili proteggono l'impianto elettrico
intervenendo in caso di avaria od
intervento improprio sull'impianto
stesso.
Quando un dispositivo non funziona,
occorre pertanto verificare l'efficienza
del relativo fusibile di protezione:
l'elemento conduttore A fig. 110 non
deve essere interrotto.
In caso contrario occorre sostituire il
fusibile bruciato con un altro avente lo
stesso amperaggio (stesso colore).
110) 111) 112) 113) 114)16)
B = fusibile integro;
C = fusibile con elemento conduttore
interrotto.ACCESSO AI FUSIBILI
I fusibili sono raggruppati in due
centraline ubicate nel vano motore e nel
vano abitacolo.
Centralina vano motore
È ubicata a fianco della batteria fig.
111: per accedere ai fusibili svitare le
viti A e rimuovere il coperchio B.
La numerazione che individua il
particolare elettrico corrispondente ad
ogni fusibile è visibile sul retro del
coperchio.
Dopo aver sostituito un fusibile
accertarsi di avere chiuso bene il
coperchio B della centralina fusibili.
17)
110A0L0102
111A0L0137
140
IN EMERGENZA
Page 145 of 207

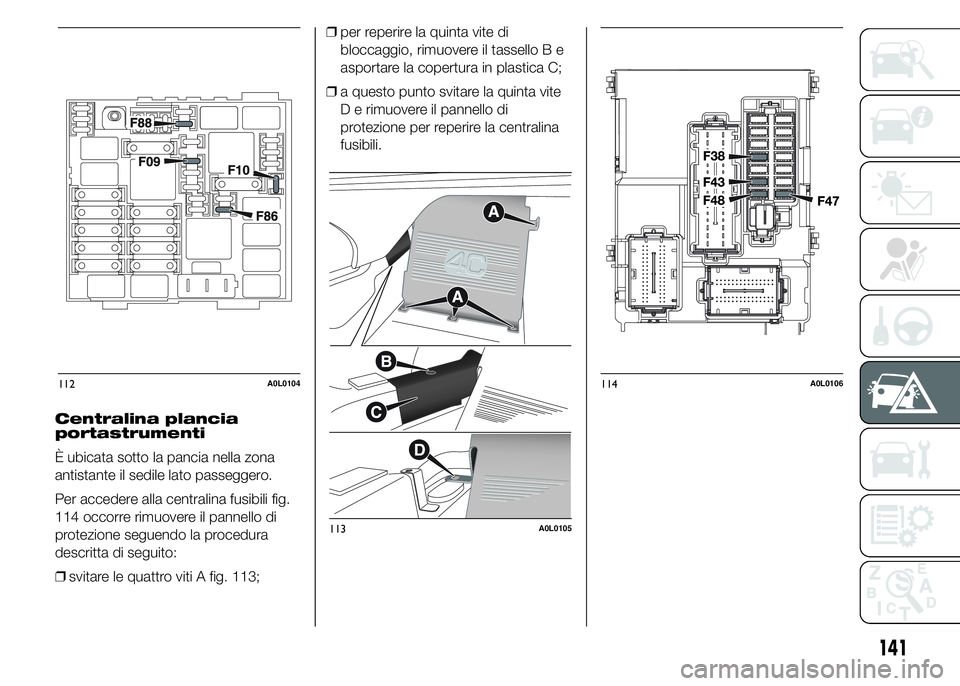

Centralina plancia
portastrumenti
È ubicata sotto la pancia nella zona
antistante il sedile lato passeggero.
Per accedere alla centralina fusibili fig.
114 occorre rimuovere il pannello di
protezione seguendo la procedura
descritta di seguito:
❒svitare le quattro viti A fig. 113;❒per reperire la quinta vite di
bloccaggio, rimuovere il tassello B e
asportare la copertura in plastica C;
❒a questo punto svitare la quinta vite
D e rimuovere il pannello di
protezione per reperire la centralina
fusibili.
112A0L0104
113A0L0105
114A0L0106
141
Page 146 of 207
ATTENZIONE
110) Nel caso il fusibile dovesse
ulteriormente interrompersi,
rivolgersi alla Rete Assistenziale
Alfa Romeo dedicata.
111) Non sostituire in alcun caso un
fusibile con un altro avente
amperaggio superiore; PERICOLO
DI INCENDIO.
112) Se un fusibile generale di
protezione interviene (MAXI-
FUSE, MEGA-FUSE, MIDI-FUSE)
rivolgersi alla Rete Assistenziale
Alfa Romeo dedicata.
113) Prima di sostituire un fusibile,
accertarsi di aver tolto la chiave
dal dispositivo di avviamento e di
aver spento e/o disinserito tutti gli
utilizzatori.
114) Se un fusibile generale di
protezione sistemi di sicurezza
(sistema air bag, sistema
frenante), sistemi motopropulsore
(sistema motore, sistema cambio)
o sistema guida interviene,
rivolgersi alla Rete Assistenziale
Alfa Romeo dedicata.
AVVERTENZA
16) Non sostituire mai un fusibile
guasto con fili metallici o altro
materiale di recupero.
17) Se fosse necessario lavare il
vano motore, prestare attenzione
a non insistere direttamente con
il getto d'acqua sulla centralina
fusibili.
142
IN EMERGENZA
Page 147 of 207

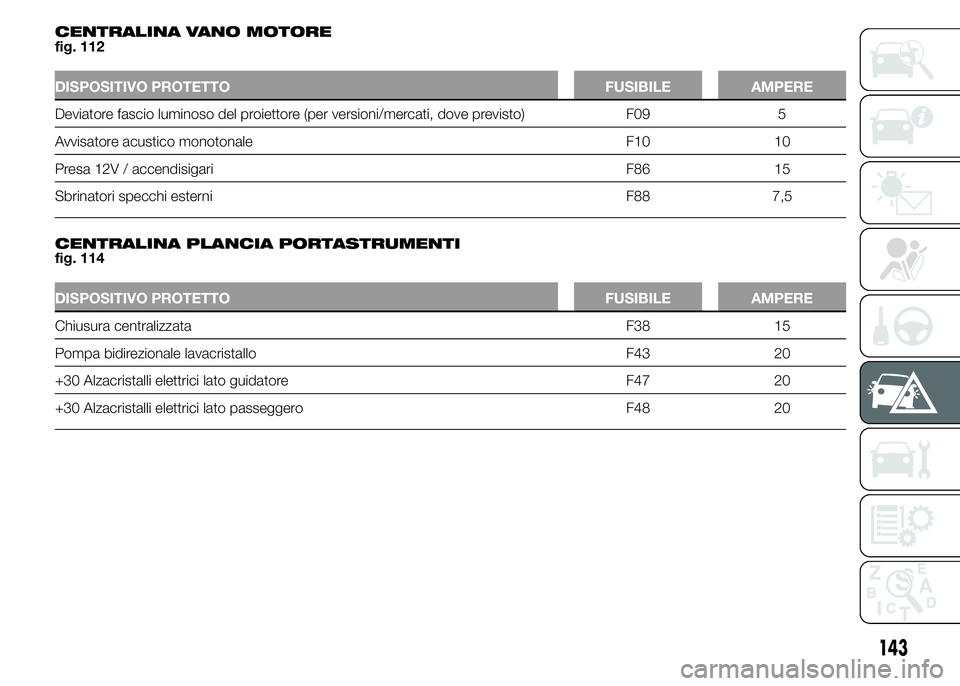

CENTRALINA VANO MOTORE
fig. 112
DISPOSITIVO PROTETTO FUSIBILE AMPERE
Deviatore fascio luminoso del proiettore (per versioni/mercati, dove previsto) F09 5
Avvisatore acustico monotonale F10 10
Presa 12V / accendisigari F86 15
Sbrinatori specchi esterni F88 7,5
.
CENTRALINA PLANCIA PORTASTRUMENTI
fig. 114
DISPOSITIVO PROTETTO FUSIBILE AMPERE
Chiusura centralizzata F38 15
Pompa bidirezionale lavacristallo F43 20
+30 Alzacristalli elettrici lato guidatore F47 20
+30 Alzacristalli elettrici lato passeggero F48 20
143
Page 148 of 207

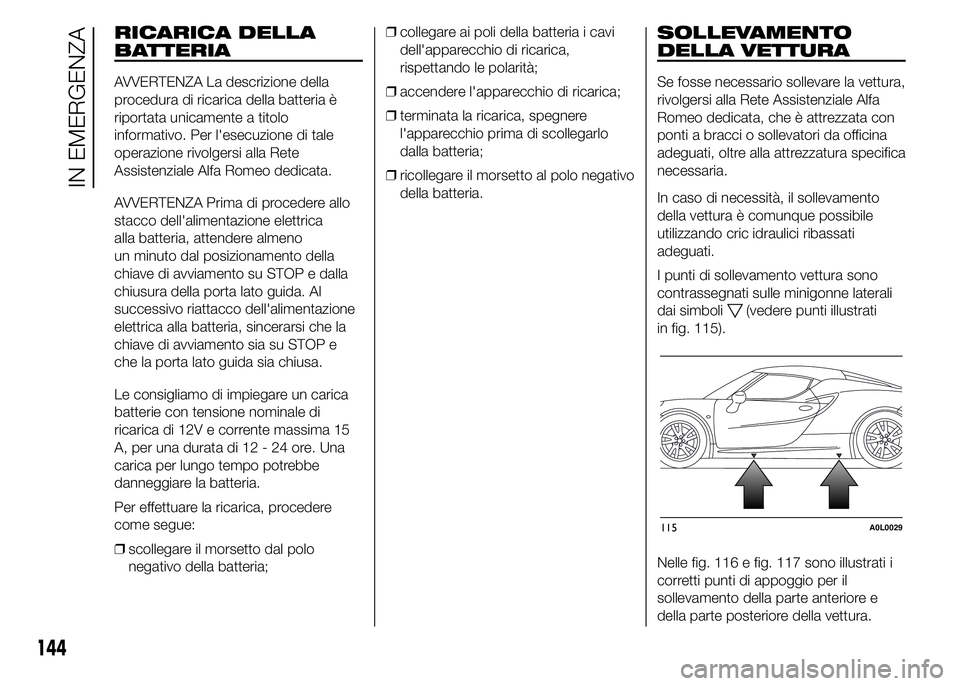

RICARICA DELLA
BATTERIA
AVVERTENZA La descrizione della
procedura di ricarica della batteria è
riportata unicamente a titolo
informativo. Per l'esecuzione di tale
operazione rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
AVVERTENZA Prima di procedere allo
stacco dell'alimentazione elettrica
alla batteria, attendere almeno
un minuto dal posizionamento della
chiave di avviamento su STOP e dalla
chiusura della porta lato guida. Al
successivo riattacco dell'alimentazione
elettrica alla batteria, sincerarsi che la
chiave di avviamento sia su STOP e
che la porta lato guida sia chiusa.
Le consigliamo di impiegare un carica
batterie con tensione nominale di
ricarica di 12V e corrente massima 15
A, per una durata di 12 - 24 ore. Una
carica per lungo tempo potrebbe
danneggiare la batteria.
Per effettuare la ricarica, procedere
come segue:
❒scollegare il morsetto dal polo
negativo della batteria;❒collegare ai poli della batteria i cavi
dell'apparecchio di ricarica,
rispettando le polarità;
❒accendere l'apparecchio di ricarica;
❒terminata la ricarica, spegnere
l'apparecchio prima di scollegarlo
dalla batteria;
❒ricollegare il morsetto al polo negativo
della batteria.
SOLLEVAMENTO
DELLA VETTURA
Se fosse necessario sollevare la vettura,
rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata, che è attrezzata con
ponti a bracci o sollevatori da officina
adeguati, oltre alla attrezzatura specifica
necessaria.
In caso di necessità, il sollevamento
della vettura è comunque possibile
utilizzando cric idraulici ribassati
adeguati.
I punti di sollevamento vettura sono
contrassegnati sulle minigonne laterali
dai simboli
(vedere punti illustrati
in fig. 115).

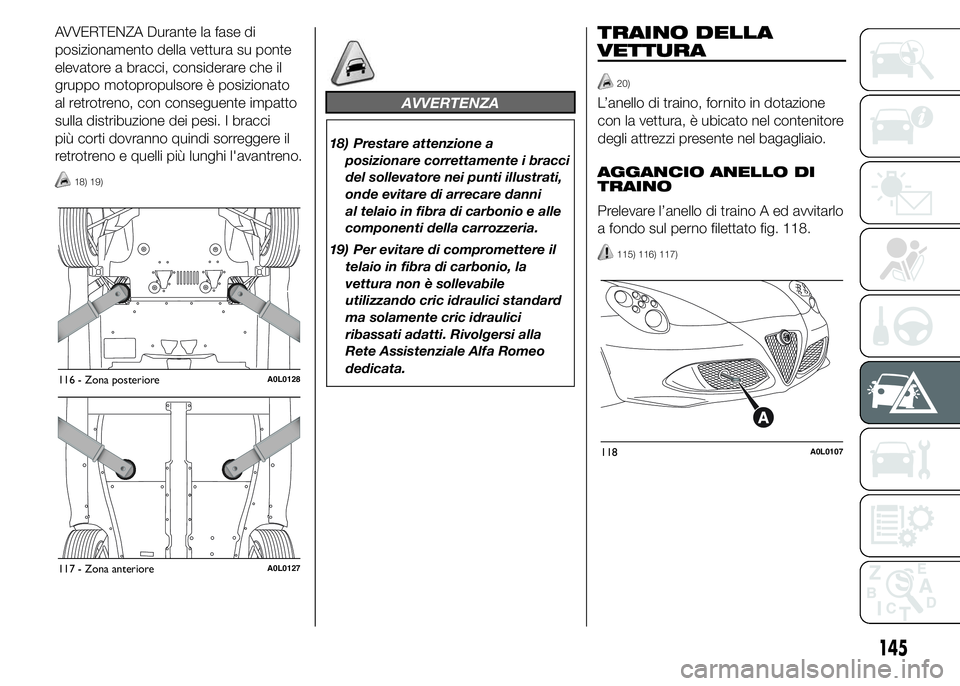

Nelle fig. 116 e fig. 117 sono illustrati i
corretti punti di appoggio per il
sollevamento della parte anteriore e
della parte posteriore della vettura.
115A0L0029
144
IN EMERGENZA
Page 149 of 207
AVVERTENZA Durante la fase di
posizionamento della vettura su ponte
elevatore a bracci, considerare che il
gruppo motopropulsore è posizionato
al retrotreno, con conseguente impatto
sulla distribuzione dei pesi. I bracci
più corti dovranno quindi sorreggere il
retrotreno e quelli più lunghi l'avantreno.
18) 19)
AVVERTENZA
18) Prestare attenzione a
posizionare correttamente i bracci
del sollevatore nei punti illustrati,
onde evitare di arrecare danni
al telaio in fibra di carbonio e alle
componenti della carrozzeria.
19) Per evitare di compromettere il
telaio in fibra di carbonio, la
vettura non è sollevabile
utilizzando cric idraulici standard
ma solamente cric idraulici
ribassati adatti. Rivolgersi alla
Rete Assistenziale Alfa Romeo
dedicata.
TRAINO DELLA
VETTURA
20)
L’anello di traino, fornito in dotazione
con la vettura, è ubicato nel contenitore
degli attrezzi presente nel bagagliaio.
AGGANCIO ANELLO DI
TRAINO
Prelevare l’anello di traino A ed avvitarlo
a fondo sul perno filettato fig. 118.
115) 116) 117)
116 - Zona posterioreA0L0128
117 - Zona anterioreA0L0127
118A0L0107
145
Page 150 of 207

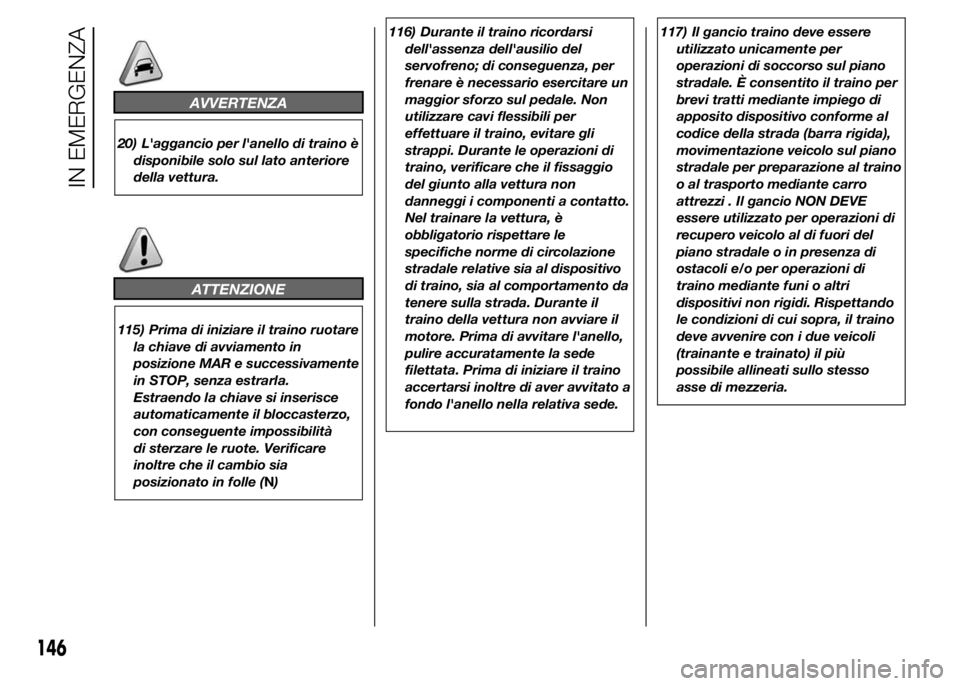

AVVERTENZA
20) L'aggancio per l'anello di traino è
disponibile solo sul lato anteriore
della vettura.
ATTENZIONE
115) Prima di iniziare il traino ruotare
la chiave di avviamento in
posizione MAR e successivamente
in STOP, senza estrarla.
Estraendo la chiave si inserisce
automaticamente il bloccasterzo,
con conseguente impossibilità
di sterzare le ruote. Verificare
inoltre che il cambio sia
posizionato in folle (N)116) Durante il traino ricordarsi
dell'assenza dell'ausilio del
servofreno; di conseguenza, per
frenare è necessario esercitare un
maggior sforzo sul pedale. Non
utilizzare cavi flessibili per
effettuare il traino, evitare gli
strappi. Durante le operazioni di
traino, verificare che il fissaggio
del giunto alla vettura non
danneggi i componenti a contatto.
Nel trainare la vettura, è
obbligatorio rispettare le
specifiche norme di circolazione
stradale relative sia al dispositivo
di traino, sia al comportamento da
tenere sulla strada. Durante il
traino della vettura non avviare il
motore. Prima di avvitare l'anello,
pulire accuratamente la sede
filettata. Prima di iniziare il traino
accertarsi inoltre di aver avvitato a
fondo l'anello nella relativa sede.117) Il gancio traino deve essere
utilizzato unicamente per
operazioni di soccorso sul piano
stradale. È consentito il traino per
brevi tratti mediante impiego di
apposito dispositivo conforme al
codice della strada (barra rigida),
movimentazione veicolo sul piano
stradale per preparazione al traino
o al trasporto mediante carro
attrezzi . Il gancio NON DEVE
essere utilizzato per operazioni di
recupero veicolo al di fuori del
piano stradale o in presenza di
ostacoli e/o per operazioni di
traino mediante funi o altri
dispositivi non rigidi. Rispettando
le condizioni di cui sopra, il traino
deve avvenire con i due veicoli
(trainante e trainato) il più
possibile allineati sullo stesso
asse di mezzeria.
146
IN EMERGENZA
