Alfa Romeo 4C 2016 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
Οι ασφάλειεςπροστατεύουν το
ηλεκτρικό σύστημαεπεμβαίνοντας σε
περίπτωση βλάβης ή λανθασμένης
παρέμβασης επάνω στο σύστημα.
Επομένως,ότανμία διάταξη δεν
λειτουργεί,πρέπει να ελέγξετε την
απόδοση την αντίστοιχης ασφάλειας
προστασίας:το αγώγιμο στοιχείοA
εικ. 112δενπρέπει να έχει κοπεί.
Αν έχει κοπεί,αντικαταστήστε την
καμένη ασφάλειαμεμία άλλημετα
ίδια Αμπέρ(ίδιο χρώμα).
110) 111) 112)
113) 114)17)
B=ασφάλεια ακέραιη
C=ασφάλειαμεκαμένο αγώγιμο
στοιχείο.
ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες είναι συγκεντρωμένες σε
δύο ασφαλειοθήκεςπου βρίσκονται
μέσα στον χώρο του κινητήρα και
μέσα στον χώρο των επιβατών.
Ασφαλειοθήκη χώρου κινητήρα
Βρίσκεται στοπλάι τηςμπαταρίας
εικ. 113:για να φτάσετε στις ασφάλειες
ξεβιδώστε τις βίδεςAκαι αφαιρέστε το
καπάκιB.
Ο αριθμός αναγνώρισης του
ηλεκτρικού εξαρτήματοςπου
αντιστοιχεί σε κάθεμία ασφάλεια
μπορεί να βρεθεί στοπίσωμέρος του
καλύμματος.
Αφού αντικατασταθείμία ασφάλεια
βεβαιωθείτε ότι έχετε κλείσει καλά το
κάλυμμα Β της ασφαλειοθήκης.
18)
Ασφαλειοθήκη ταμπλό οργάνων
Βρίσκεται κάτω απότοταμπλό στην
περιοχή απέναντι από το κάθισμα του
συνοδηγού.
Για να βρείτε την ασφαλειοθήκη
εικ. 116 πρέπει να αφαιρέσετε την
προστατευτική επένδυση
ακολουθώντας τη διαδικασίαπου
περιγράφεται στη συνέχεια:
ξεβιδώστε τις τέσσερις βίδεςA
εικ. 115
για να βρείτε τηνπέμπτη βίδα
112A0L0102
113A0L0137114A0L0104
138
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ασφάλισης,αφαιρέστε το στοιχείο Β
και βγάλτε τοπλαστικό κάλυμμαC
σε αυτό το σημείο ξεβιδώστε την
πέμπτη βίδαDκαι αφαιρέστε την
προστατευτική επένδυση για να βρείτε
την ασφαλειοθήκη.
115A0L0105
116A0L0106
139

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑεικ. 114
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Διακόπτης δέσμης φωτός τουπροβολέα(για εκδόσεις/αγορές στις οποίεςπροβλέπεται) F09 5
Μονοτονική κόρναF10 10
Πρίζα12V /αναπτήραςF86 15
Αντιστάσεις ξεπαγώματος εξωτερικών καθρεφτώνF88 7,5
ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ ΟΡΓΑΝΩΝεικ. 116
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Κεντρικό κλείδωμαF38 15
Αντλία διπλής κατεύθυνσης γιαπλύσιμοπαρμπρίζF43 20
+30Ηλεκτρικάπαράθυρα στηνπλευρά του οδηγούF47 20
+30Ηλεκτρικάπαράθυρα στηνπλευρά του συνοδηγούF48 20
ΠΡΟΣΟΧΗ
110)Στηνπερίπτωσηπου η ασφάλεια σταματήσει,απευθυνθείτε στοΔίκτυο Τεχνικής Εξυπηρέτησηςπου είναι αφιερωμένο στηνAlfa
Romeo.
111)Ποτέμην αντικαθιστάτεμία ασφάλειαμεμίαάλληηοποίαέχειπερισσότερα Αμπέρ·ΚΙΝΔΥΝΟΣ ΠΡΟΚΛΗΣΗΣ ΦΩΤΙΑΣ.
112)Αν καείμία γενικήασφάλειαπροστασίας(MAXI-FUSE, MEGA-FUSE, MIDI-FUSE)απευθυνθείτε στοΔίκτυο Τεχνική
ς Εξυπηρέτησης
που είναι αφιερωμένο στηνAlfa Romeo.
113)Πριν αντικαταστήσετεμία ασφάλεια,ελέγξτεότιέχει αφαιρεθείτο κλειδίαπότο διακόπτη ανάφλεξης καιότιόλες οιάλλες
ηλεκτρικές συσκευέςέχουν σβήσει/απενεργοποιηθεί.
114)Εάνεπέμβειμία γενικήασφάλεια για τηνπροστασία των συστημάτων ασφάλειας(σύστημα αερόσακου,σύστη
μαπέδησης),των
συστημάτων κινητήρα-μετάδοσης(σύστημα κινητήρα,σύστημα κιβωτίου ταχυτήτων)ήτου συστήματος διεύθυνσης,απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησηςπου είναι αφιερωμένο στηνAlfa Romeo.
140
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

Σημείωση
17)Ποτέμην αντικαθιστάτεμίακαμένη ασφάλειαμεμεταλλικάσύρματαήάλλο υλικό
18)Εάνείναι απαραίτητο ναπλύνετε τον χώρο του κινητήραπροσέξτε ναμην ψεκάσετε το νερόκατευθείαν επάνω στην ασφαλειοθήκη.
141

ΕΠΑΝΑΦΟΡΤΙΣΗ
ΜΠΑΤΑΡΙΑΣ
ΣΗΜΕΊΩΣΗ Η διαδικασία φόρτισης
τηςμπαταρίας αναφέρεταιμόνο σαν
έναπαράδειγμα.Για την εκτέλεση
αυτής της εργασίας σας συνιστούμενα
απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησηςπου είναι αφιερωμένο
στηνAlfa Romeo.
ΣΗΜΕΊΩΣΗ Πρινπροχωρήσετε στην
αποσύνδεση της ηλεκτρικής
τροφοδοσίας από τηνμπαταρία,
περιμένετε τουλάχιστον ένα λεπτό από
την τοποθέτηση του διακόπτη
ανάφλεξης στη θέσηSTOPκαι απότο
κλείσιμο τηςπόρτας του οδηγού.Κατά
την επόμενη επανασύνδεση της
ηλεκτρικής τροφοδοσίας στην
μπαταρία,βεβαιωθείτε ότι το κλειδί
εκκίνησης βρίσκεται στοSTOPκαι ότι
ηπόρτα του οδηγού είναι κλειστή.
Σαςπροτείνουμε να χρησιμοποιήσετε
έναν φορτιστήμπ
αταριώνμε
ονομαστική τάση επαναφόρτισης12V
καιμέγιστο ρεύμα15 A,γιαμία
διάρκεια12-24ωρών.Μία
παρατεταμένη φόρτισημπορεί να
προκαλέσει ζημιά στηνμπαταρία.
Για να κάνετε τη φόρτιση,συνεχίστε
σύμφωναμεταπαρακάτω:
αποσυνδέστε τον ακροδέκτη από
τον αρνητικόπόλο τηςμπαταρίας
συνδέστε τα καλώδια του φορτιστή
στουςπόλους τηςμπαταρίας,
προσέχοντας τηνπολικότητα
ανάψτε το φορτιστή
όταν έχετε τελειώσει,σβήστε το
φορτιστήπριν αποσυνδέσετε την
μπαταρία
συνδέστε καιπάλι τον ακροδέκτη
στον αρνητικόπόλο τηςμπαταρίας.
ΑΝΥΨΩΣΗ ΤΟΥ
ΑΥΤΟΚΙΝΗΤΟΥ
Ανπρέπει να ανυψωθεί το αυτοκίνητο,
απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησηςπου είναι αφιερωμένο
στηνAlfa Romeo,το οποίο είναι
εφοδιασμένομε ανυψωτικόμε
μπράτσα ή ανυψωτικό συνεργείου,
πέρα από τον απαραίτητο ειδικό
εξοπλισμό.
Σεπερίπτωσηπου χρειάζεται,η
ανύψωση του αυτοκινήτου είναι
δυνατή χρησιμοποιώντας τους
κατάλληλους χαμηλούς υδραυλικούς
γρύλους.
Τα σημεία ανύψωσης του αυτοκινήτου
σημειώνονται επάνω σταπλευρικά
μαρσπιέμετασύμβολα
(δείτε τα
σημείαπου φαίνονται στην εικ. 117 ).

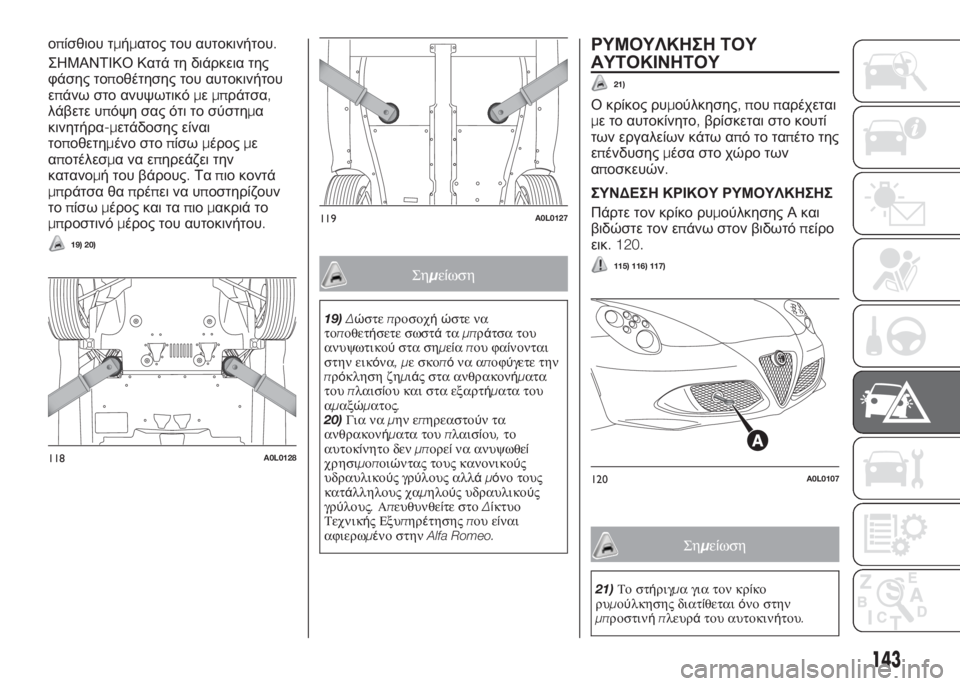

Στις εικ. 118και εικ. 119φαίνονται τα
σωστά σημεία στήριξης για την
ανύψωση του εμπρόσθιου και του
117A0L0029
142
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

οπίσθιου τμήματος του αυτοκινήτου.
ΣΗΜΑΝΤΙΚΟ Κατά τη διάρκεια της
φάσης τοποθέτησης του αυτοκινήτου
επάνω στο ανυψωτικόμεμπράτσα,
λάβετε υπόψη σας ότι το σύστημα
κινητήρα-μετάδοσης είναι
τοποθετημένο στοπίσωμέροςμε
αποτέλεσμαναεπηρεάζει την
κατανομή του βάρους.Ταπιο κοντά
μπράτσα θαπρέπει να υποστηρίζουν
τοπίσωμέρος και ταπιομακριά το
μπροστινόμέρος του αυτοκινήτου.
19) 20)
Σημείωση
19)Δώστεπροσοχήώστε να
τοποθετήσετε σωστάταμπράτσα του
ανυψωτικούστα σημείαπου φαίνονται
στην εικόνα,με σκοπόνα αποφύγετε την
πρόκληση ζημιάς στα ανθρακονήματα
τουπλαισίου και στα εξαρτήματα του
αμαξώματος.
20)Για ναμην επηρεαστούντα
ανθρακονήματα τουπλαισίου,το
αυτοκίνητο δενμπορείνα ανυψωθεί
χρησιμοποιώντας τους κανονικο
ύς
υδραυλικούςγρύλους αλλάμόνο τους
κατάλληλους χαμηλούς υδραυλικούς
γρύλους.Απευθυνθείτε στοΔίκτυο
Τεχνικής Εξυπηρέτησηςπου είναι
αφιερωμένο στηνAlfa Romeo.
ΡΥΜΟΥΛΚΗΣΗ ΤΟΥ
ΑΥΤΟΚΙΝΗΤΟΥ
21)
Ο κρίκος ρυμούλκησης,πουπαρέχεται
με το αυτοκίνητο,βρίσκεται στο κουτί
των εργαλείων κάτω απότοταπέτο της
επένδυσηςμέσα στο χώρο των
αποσκευών.
ΣΥΝΔΕΣΗ ΚΡΙΚΟΥ ΡΥΜΟΥΛΚΗΣΗΣ
Πάρτε τον κρίκο ρυμούλκησης Α και
βιδώστε τον επάνω στον βιδωτόπείρο
εικ. 120.
115) 116) 117)
Σημείωση
21)Το στήριγμα για τον κρίκο
ρυμούλκησης διατίθεταιόνο στην
μπροστινήπλευράτου αυτοκινήτου.
118A0L0128
119A0L0127
120A0L0107
143

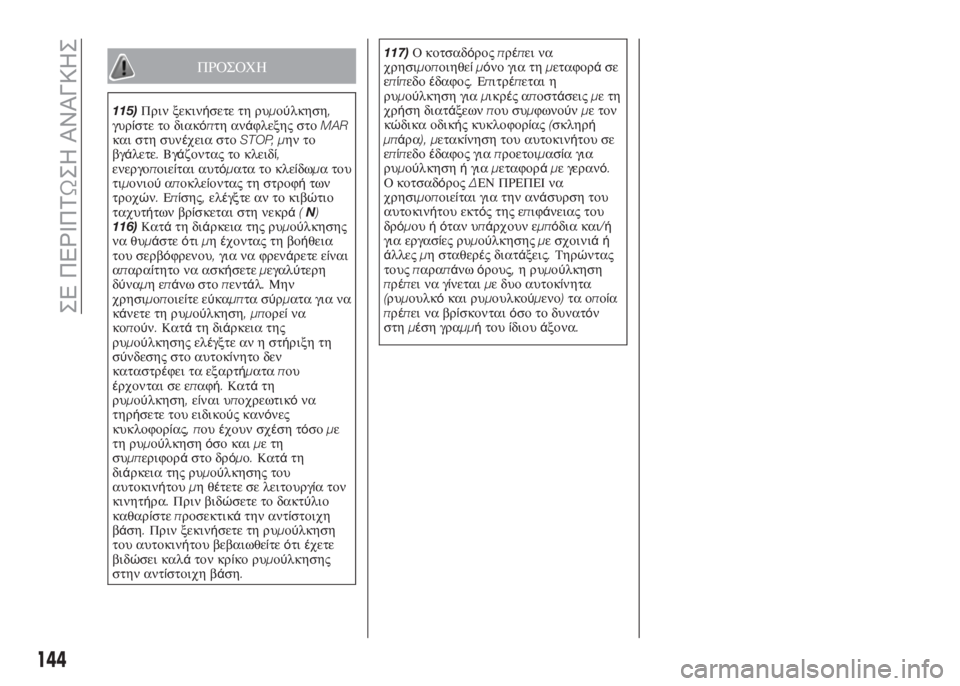

ΠΡΟΣΟΧΗ
115)Πριν ξεκινήσετε τη ρυμούλκηση,
γυρίστε το διακόπτη ανάφλεξης στοMAR
και στη συνέχεια στοSTOP, μην το
βγάλετε.Βγάζοντας το κλειδί,
ενεργοποιείται αυτόματα το κλείδωμα του
τιμονιούαποκλείοντας τη στροφήτων
τροχών.Επίσης,ελέγξτε αν το κιβώτιο
ταχυτήτων βρίσκεται στη νεκρά(N)
116)Κατάτη διάρκεια της ρυμούλκησης
να θυμάστεότιμηέχοντας τη βοήθεια
του σερβ
όφρενου,για να φρενάρετε είναι
απαραίτητο να ασκήσετεμεγαλύτερη
δύναμηεπάνω στοπεντάλ.Μην
χρησιμοποιείτε εύκαμπτα σύρματα για να
κάνετε τη ρυμούλκηση,μπορείνα
κοπούν.Κατάτη διάρκεια της
ρυμούλκησης ελέγξτε αν η στήριξη τη
σύνδεσης στο αυτοκίνητο δεν
καταστρέφει τα εξαρτήματαπου
έρχονται σε επαφή.Κατάτη
ρυμούλκηση,είναι υποχρεωτικόνα
τηρήσετε του ειδικούς κανόνες
κυκλοφορίας,πουέχουν σχέση τόσομε
τη ρυμούλκησηόσο καιμετη
συμπεριφοράστο δρόμο.Κατάτη
διάρκεια της ρυμούλκησης του
αυτοκινήτουμηθέτετε σε λειτουργία τον
κινητήρα.Πριν βιδώσετε το δακτύλιο
καθαρίστεπροσεκτικάτην αντίστοιχη
βάση.Πριν ξεκινήσετε τη ρυμούλκηση
του αυτοκινή
του βεβαιωθείτεότιέχετε
βιδώσει καλάτον κρίκο ρυμούλκησης
στην αντίστοιχη βάση.117)Οκοτσαδόροςπρέπει να
χρησιμοποιηθείμόνο για τημεταφοράσε
επίπεδοέδαφος.Επιτρέπεται η
ρυμούλκηση γιαμικρέςαποστάσειςμετη
χρήση διατάξεωνπου συμφωνούνμε τον
κώδικα οδικής κυκλοφορίας(σκληρή
μπάρα
), μετακίνηση του αυτοκινήτου σε
επίπεδοέδαφος γιαπροετοιμασία για
ρυμούλκησηήγιαμεταφοράμε γερανό.
ΟκοτσαδόροςΔΕΝ ΠΡΕΠΕΙ να
χρησιμοποιείται για την ανάσυρση του
αυτοκινήτου εκτός της επιφάνειας του
δρόμουήόταν υπάρχουν εμπόδια και/ή
για εργασίες ρυμούλκησηςμε σχοινιάή
άλλεςμη σταθερές διατάξεις.Τηρώντας
τουςπαραπάνωόρους,
ηρυμούλκηση
πρέπει να γίνεταιμε δυο αυτοκίνητα
(ρυμουλκόκαι ρυμουλκούμενο)τα οποία
πρέπει να βρίσκονταιόσο το δυνατόν
στημέση γραμμήτουίδιουάξονα.
144
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

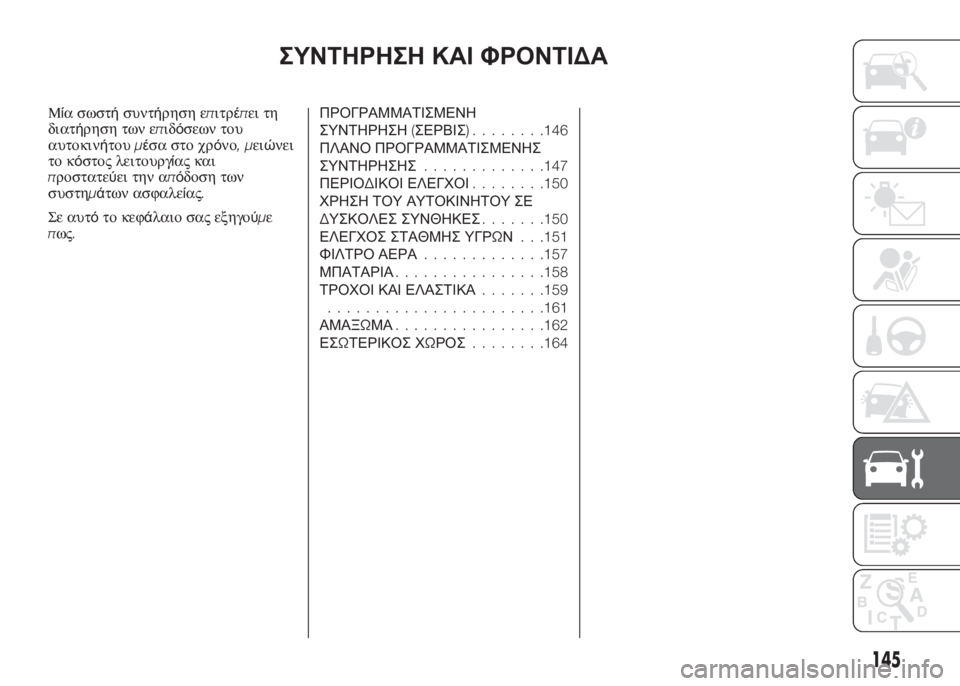

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
Μία σωστήσυντήρηση επιτρέπει τη
διατήρηση των επιδόσεων του
αυτοκινήτουμέσα στο χρόνο,μειώνει
το κόστος λειτουργίας και
προστατεύει την απόδοση των
συστημάτων ασφαλείας.
Σε αυτότο κεφάλαιο σας εξηγούμε
πως.ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ
ΣΥΝΤΗΡΗΣΗ(ΣΕΡΒΙΣ)........146
ΠΛΑΝΟ ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗΣ
ΣΥΝΤΗΡΗΣΗΣ.............147
ΠΕΡΙΟΔΙΚΟΙ ΕΛΕΓΧΟΙ........150
ΧΡΗΣΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ ΣΕ
ΔΥΣΚΟΛΕΣ ΣΥΝΘΗΚΕΣ.......150
ΕΛΕΓΧΟΣ ΣΤΑΘΜΗΣ ΥΓΡΩΝ. . .151
ΦΙΛΤΡΟ ΑΕΡΑ.............157
ΜΠΑΤΑΡΙΑ................158
ΤΡΟΧΟΙ ΚΑΙ ΕΛΑΣΤΙΚΑ.......159
.......................161
ΑΜΑΞΩΜΑ................162
ΕΣΩΤΕΡΙΚΟΣ ΧΩΡΟΣ........164
145

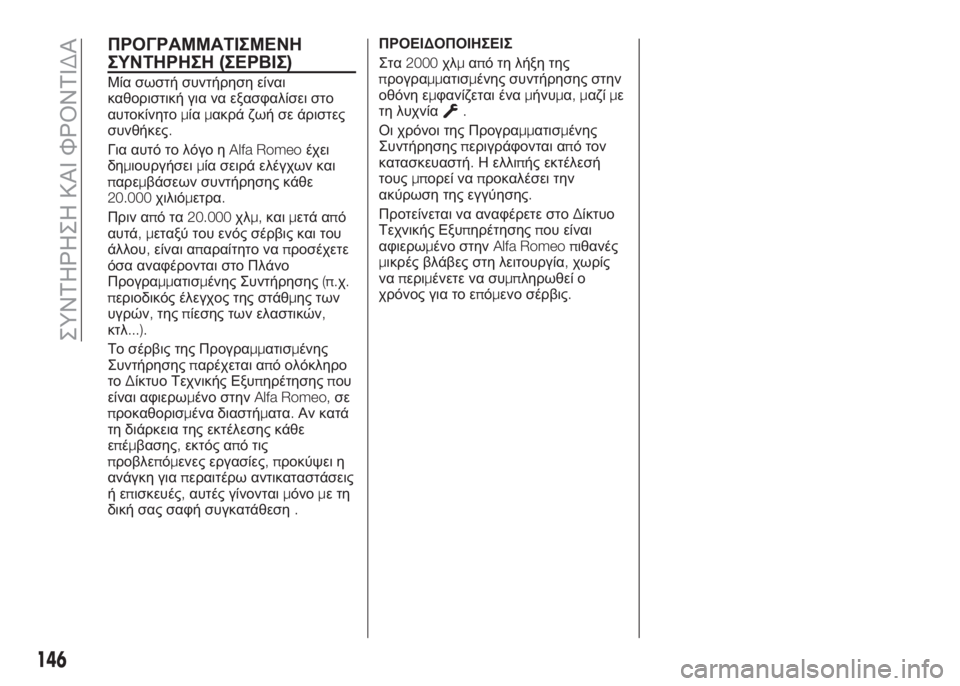

ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ
ΣΥΝΤΗΡΗΣΗ(ΣΕΡΒΙΣ)
Μία σωστή συντήρηση είναι
καθοριστική για να εξασφαλίσει στο
αυτοκίνητομίαμακρά ζωή σε άριστες
συνθήκες.
Για αυτό το λόγο ηAlfa Romeoέχει
δημιουργήσειμία σειρά ελέγχων και
παρεμβάσεων συντήρησης κάθε
20.000χιλιόμετρα.
Πριν απότα20.000χλμ,καιμετά από
αυτά,μεταξύ του ενός σέρβις και του
άλλου,είναι απαραίτητο ναπροσέχετε
όσα αναφέρονται στο Πλάνο
Προγραμματισμένης Συντήρησης(π.χ.
περιοδικός έλεγχος της στάθμης των
υγρών,τηςπίεσης των ελαστικών,
κτλ...).
Το σέρβις της Προγραμματισμένης
Συντήρησηςπαρέχεται από ολόκληρο
τοΔίκτυο Τεχνικής Εξυπηρέτησηςπου
είναι αφιερωμένο στηνAlfa Romeo,σε
προκαθορισμένα διαστήματα.Αν κατά
τη διάρκεια της εκτέλεσης κάθε
επέ
μβασης,εκτός από τις
προβλεπόμενες εργασίες,προκύψει η
ανάγκη γιαπεραιτέρω αντικαταστάσεις
ήεπισκευές,αυτές γίνονταιμόνομετη
δική σας σαφή συγκατάθεση.ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ
Στα2000χλμαπό τη λήξη της
προγραμματισμένης συντήρησης στην
οθόνη εμφανίζεται έναμήνυμα,μαζίμε
τη λυχνία
.
Οι χρόνοι της Προγραμματισμένης
Συντήρησηςπεριγράφονται από τον
κατασκευαστή.Η ελλιπής εκτέλεσή
τουςμπορεί ναπροκαλέσει την
ακύρωση της εγγύησης.
Προτείνεται να αναφέρετε στοΔίκτυο
Τεχνικής Εξυπηρέτησηςπου είναι
αφιερωμένο στηνAlfa Romeo πιθανές
μικρές βλάβες στη λειτουργία,χωρίς
ναπεριμένετε να συμπληρωθεί ο
χρόνος για το επόμενο σέρβις.
146
ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ

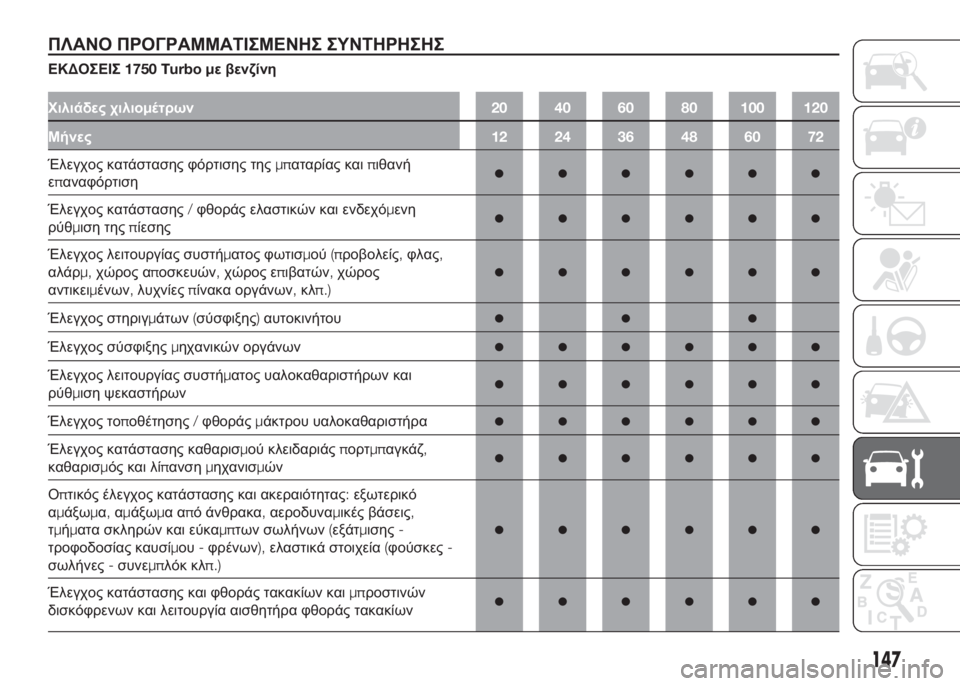

ΠΛΑΝΟ ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗΣ ΣΥΝΤΗΡΗΣΗΣ
ΕΚΔΟΣΕΙΣ1750 Turbo με βενζίνη
Χιλιάδες χιλιομέτρων20 40 60 80 100 120
Μήνες12 24 36 48 60 72
Έλεγχος κατάστασης φόρτισης τηςμπαταρίας καιπιθανή
επαναφόρτιση●●●●●●
Έλεγχος κατάστασης/φθοράς ελαστικών και ενδεχόμενη
ρύθμιση τηςπίεσης●●●●●●
Έλεγχος λειτουργίας συστήματος φωτισμού(προβολείς,φλας,
αλάρμ,χώρος αποσκευών,χώρος επιβατών,χώρος
αντικειμένων,λυχνίεςπίνακα οργάνων,κλπ.)
●●●●●●
Έλεγχος στηριγμάτων(σύσφιξης)αυτοκινήτου●●●
Έλεγχος σύσφιξηςμηχανικών οργάνων●●●●●●
Έλεγχος λειτουργίας συστήματος υαλοκαθαριστήρων και
ρύθμιση ψεκαστήρων●●●●●●
Έλεγχος τοποθέτησης/φθοράςμάκτρου υαλοκαθαριστήρα●●●●●●
Έλεγχος κατάστασης καθαρισμού κλειδαριάςπορτμπαγκάζ,
καθαρισμός και λίπανσημηχανισμών●●●●●●
Οπτικός έλεγχος κατάστασης και ακεραιότητας:εξωτερικό
αμάξωμα,αμάξωμααπό άνθρακα,αεροδυναμικές βάσεις,
τμήματα σκληρών και εύκαμπτων σωλήνων(εξάτμισης-
τροφοδοσίας καυσίμου-φρένων),ελαστικά στοιχεία(φούσκες-
σωλήνες-συνεμπλόκ κλπ.)
●●●●●●
Έλεγχος κατάστασης και φθοράς τακακίων καιμπροστινών
δισκόφρενων και λειτουργία αισθητήρα φθοράς τακακίων●●●●●●
147
