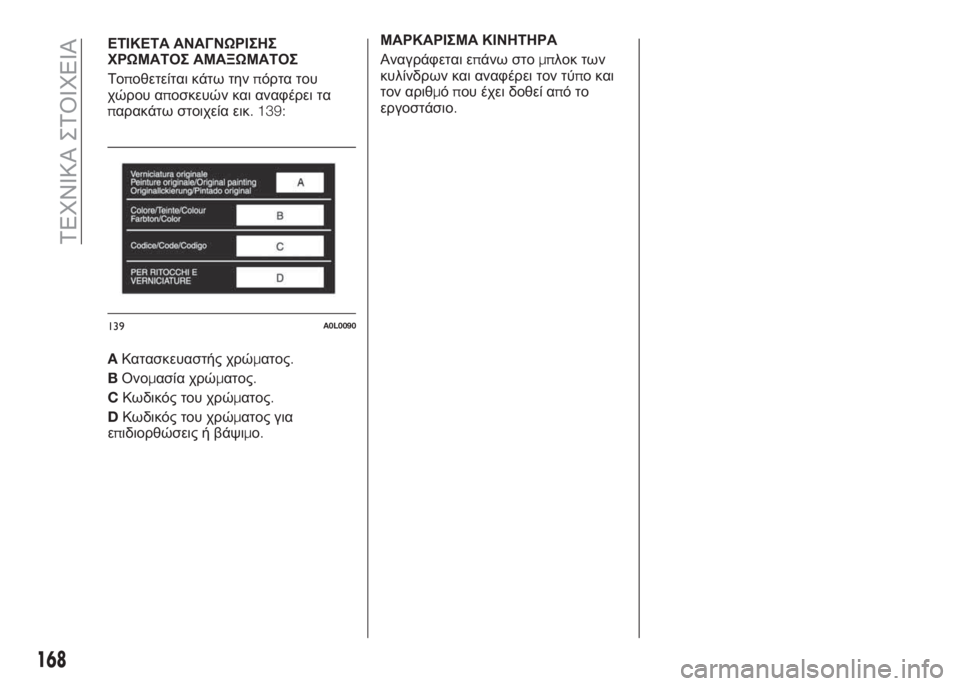

ΕΤΙΚΕΤΑ ΑΝΑΓΝΩΡΙΣΗΣ
ΧΡΩΜΑΤΟΣ ΑΜΑΞΩΜΑΤΟΣ
Τοποθετείται κάτω τηνπόρτα του
χώρου αποσκευών και αναφέρει τα
παρακάτω στοιχεία εικ. 139:
AΚατασκευαστής χρώματος.
BΟνομασία χρώματος.
CΚωδικός του χρώματος.
DΚωδικός του χρώματος για
επιδιορθώσεις ή βάψιμο.
ΜΑΡΚΑΡΙΣΜΑ ΚΙΝΗΤΗΡΑ
Αναγράφεται επάνω στομπλοκ των
κυλίνδρων και αναφέρει τον τύπο και
τον αριθμόπου έχει δοθεί απότο
εργοστάσιο.
139A0L0090
168
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

ΚΩΔΙΚΟΣ ΚΙΝΗΤΗΡΑ-ΕΚΔΟΣΕΙΣ ΑΜΑΞΩΜΑΤΟΣ
Εκδόσεις Κωδικός κινητήρα Εκδόσεις αμαξώματος
Βενζινοκινητήρας1750 Turbo960A1000 960CXB1A 01
169

ΚΙΝΗΤΗΡΑΣ
ΓΕΝΙΚΑ Βενζινοκινητήρας1750 Turbo
Κωδικός τύπου960A1000
ΚύκλοςOtto
Αριθμός και θέση κυλίνδρων4σε σειρά
Διάμετρος και διαδρομήεμβόλων(mm) 83 X 80,5
Συνολικός κυβισμός(cm³) 1742
Σχέση συμπίεσης9,25 ± 0,25
Μέγιστη ισχύς(CEE) (kW )
177
(*)
Μέγιστη ισχύς(CEE) (CV) 240
-αντίστοιχες στροφές(στροφές/λεπτό) 6000
Μέγιστη ροπή(CEE) (Nm)
350
(*)
Μέγιστη ροπή(CEE) (kgm) 35,7
-αντίστοιχες στροφές(στροφές/λεπτό) 2100 ÷ 4000
ΜπουζίNGK ILKAR7D6G
ΚαύσιμοΑμόλυβδη βενζίνη98 R.O.N.ή95 R.O.N. (ΠροδιαγραφέςEN228)
(*)Τιμέςπου επιτυγχάνονταιμε τη χρήση αμόλυβδης βενζίνηςμε98 R.O.N.
170
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

ΤΡΟΦΟΔΟΣΙΑ
ΕκδόσειςΤροφοδοσία
Βενζινοκινητήρας1750 Turbo140)Άμεσος ηλεκτρονικός ψεκασμόςμευπερσυμπιεστή καιintercooler
ΠΡΟΣΟΧΗ
140)Τροποποιήσειςήεπισκευές στο σύστημα τροφοδοσίας καυσίμου οι οποίες δεν εκτελούνται σωστάήπου δεν λαμβάνουν υπόψη τις
τεχνικέςπροδιαγραφές του συστήματοςμπορούνναπροκαλέσουν δυσλειτουργίες οι οποίες υπάρχειπερίπτωση να οδηγήσουν στον
κίνδυνοπρόκλησης φωτιάς.
171

ΜΕΤΑΔΟΣΗ
Εκδόσεις Κιβώτιοταχυτήτων Συμπλέκτης Κίνηση
Βενζινοκινητήρας1750 TurboΣειριακό6ταχυτήτωνμπροστά
συν την όπισθεν,με
ηλεκτροϋδραυλικό επιλογέα
ηλεκτρονικής διαχείρισηςΗλεκτροϋδραυλική διάταξημε
ηλεκτρονική εντολήπου δρα
επάνω σε διπλό ξηρό
συμπλέκτηΠίσω
172
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

ΦΡΕΝΑ
Εκδόσεις Εμπρόσθιων φρένων Οπίσθιων φρένων Χειρόφρενο
Βενζινοκινητήρας1750 TurboΜε δίσκο αυτοαεριζόμενα Με δίσκο αυτοαεριζόμεναΚατευθύνεται από την
καστάνια,δρα σταπίσω φρένα
173

ΑΝΑΡΤΗΣΕΙΣ
Εκδόσεις Εμπρόσθιες Οπίσθιες
Βενζινοκινητήρας1750 TurboΜε επικαλυμμένα τρίγωναμε αντιστρεπτική δοκό Εξελιγμένο σύστημαMcPherson
174
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

ΤΙΜΟΝΙ
ΕκδόσειςΔιάμετρος τιμονιούμεταξύ κράσπεδων(μ)Τύπος
Βενζινοκινητήρας1750 Turbo11Μεπηνίο και κρεμαγιέρα
175

ΖΑΝΤΕΣ ΚΑΙ ΕΛΑΣΤΙΚΑ
ΖΑΝΤΕΣ ΚΑΙ ΕΛΑΣΤΙΚΑ
Αλουμινένιες ζάντες.Ελαστικά χωρίς
αεροθάλαμο(Tubeless) μεπλαίσιο
τύπουradial.Επάνω στην άδεια
κυκλοφορίας αναφέρονται όλα τα
ελαστικάπου έχουν εγκριθεί.
ΣΗΜΕΊΩΣΗ Στηνπερίπτωση
ασυμφωνίαςμεταξύ του''Βιβλίου
χρήσης και συντήρησης'''και της
''Άδειας κυκλοφορίας'' πρέπει να
υπολογίσετεμόνο ό,τι αναφέρεται στο
τελευταίο.
Για την ασφάλεια στην οδήγηση είναι
απαραίτητο το αυτοκίνητο να διαθέτει
ελαστικά της ίδιαςμάρκας και του ίδιου
τύπου σε όλους τους τροχούς.
ΣΗΜΕΊΩΣΗ Με ελαστικάTubeless μην
χρησιμοποιείτε σαμπρέλες.
ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΕΛΑΣΤΙΚΟΥ
Παράδειγμα εικ. 140: 205/45 R
17 88Y
205Ονομαστικόπλάτος(S,απόσταση
σε χιλμεταξύ τωνπλευρών).
45Σχέση ύψους/πλάτους(H/S),επί
τοις εκατό
RΕλαστικόradial
17Διάμετρος ζάντας σε ίντσες(Ψ)
88Δείκτης φορτίου(μάζα)
YΔείκτηςμέγιστης ταχύτητας
Δείκτηςμέγιστης ταχύτητας
Qμέχρι160χλμ/ώρα
Rμέχρι170χλμ/ώρα
Sμέχρι180χλμ/ώρα
Tμέχρι190χλμ/ώρα
Uμέχρι200χλμ/ώρα
Hμέχρι210χλμ/ώρα
Vμέχρι240χλμ/ώρα
Wμέχρι270χλμ/ώρα
Yμέχρι300χλμ/ώρα
Δείκτηςμέγιστης ταχύτητας για
χειμερινά ελαστικά
QM+Sμέχρι160χλμ/ώρα
TM+Sμέχρι190χλμ/ώρα
HM+Sμέχρι210χλμ/ώρα
Δείκτης φορτίου(μάζα)
60
= 250 kg76
= 400 kg
61
= 257 kg77
= 412 kg
62
= 265 kg78
= 425 kg
63
= 272 kg79
= 437 kg
64
= 280 kg80
= 450 kg
65
= 290 kg81
= 462 kg
66
= 300 kg82
= 475 kg
67
= 307 kg83
= 487 kg
68
= 315 kg84
= 500 kg
140A0L0114
176
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

Δείκτης φορτίου(μάζα)
69
= 325 kg85
= 515 kg
70
= 335 kg86
= 530 kg
71
= 345 kg87
= 545 kg
72
= 355 kg88
= 560 kg
73
= 365 kg89
= 580 kg
74
= 375 kg90
= 600 kg
75
= 387 kg91
= 615 kg
ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΤΗΣ ΖΑΝΤΑΣ
Παράδειγμα εικ.140:7Jx17H2ET
33
7πλάτος ζάντας σε ίντσες(1).
Jπροφίλ του τμήματοςπουπροεξέχει
(πλευρικήπροεξοχή όπου ακουμπά
το ελαστικό) (2).
17διάμετροςπέλματος σε ίντσες
(αντιστοιχεί στο ελαστικόπου
πρέπει ναμονταριστεί)(3=Ψ).
H2σχήμα και αριθμός των“hump”
(προεξοχήπεριφέρειας,που
συγκρατεί στη θέση του τοπέλμα
του ελαστικούTubelessεπάνω στη
ζάντα).
ET 33γωνία κλίσης τροχού(απόσταση
μεταξύ τουπεδίου στήριξης
δίσκου/ζάντας καιμέσης
γραμμής ζάντας τροχού).
