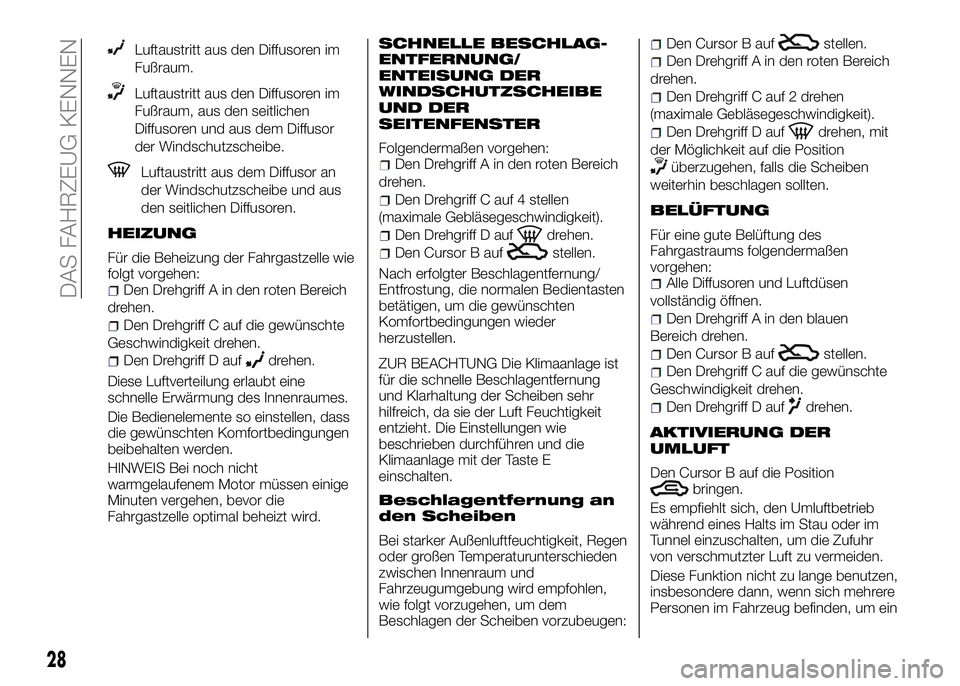

Alfa Romeo 4C 2016 Betriebsanleitung (in German)

Luftaustritt aus den Diffusoren im
Fußraum.
Luftaustritt aus den Diffusoren im
Fußraum, aus den seitlichen
Diffusoren und aus dem Diffusor
der Windschutzscheibe.
Luftaustritt aus dem Diffusor an
der Windschutzscheibe und aus
den seitlichen Diffusoren.
HEIZUNG
Für die Beheizung der Fahrgastzelle wie
folgt vorgehen:
Den Drehgriff A in den roten Bereich
drehen.
Den Drehgriff C auf die gewünschte
Geschwindigkeit drehen.
Den Drehgriff D aufdrehen.
Diese Luftverteilung erlaubt eine
schnelle Erwärmung des Innenraumes.
Die Bedienelemente so einstellen, dass
die gewünschten Komfortbedingungen
beibehalten werden.
HINWEIS Bei noch nicht
warmgelaufenem Motor müssen einige
Minuten vergehen, bevor die
Fahrgastzelle optimal beheizt wird.
SCHNELLE BESCHLAG-
ENTFERNUNG/
ENTEISUNG DER
WINDSCHUTZSCHEIBE
UND DER
SEITENFENSTER
Folgendermaßen vorgehen:Den Drehgriff A in den roten Bereich
drehen.
Den Drehgriff C auf 4 stellen
(maximale Gebläsegeschwindigkeit).
Den Drehgriff D aufdrehen.
Den Cursor B aufstellen.
Nach erfolgter Beschlagentfernung/
Entfrostung, die normalen Bedientasten
betätigen, um die gewünschten
Komfortbedingungen wieder
herzustellen.
ZUR BEACHTUNG Die Klimaanlage ist
für die schnelle Beschlagentfernung
und Klarhaltung der Scheiben sehr
hilfreich, da sie der Luft Feuchtigkeit
entzieht. Die Einstellungen wie
beschrieben durchführen und die
Klimaanlage mit der Taste E
einschalten.
Beschlagentfernung an
den Scheiben
Bei starker Außenluftfeuchtigkeit, Regen
oder großen Temperaturunterschieden
zwischen Innenraum und
Fahrzeugumgebung wird empfohlen,
wie folgt vorzugehen, um dem
Beschlagen der Scheiben vorzubeugen:
Den Cursor B aufstellen.
Den Drehgriff A in den roten Bereich
drehen.
Den Drehgriff C auf 2 drehen
(maximale Gebläsegeschwindigkeit).
Den Drehgriff D aufdrehen, mit
der Möglichkeit auf die Position
überzugehen, falls die Scheiben
weiterhin beschlagen sollten.
BELÜFTUNG
Für eine gute Belüftung des
Fahrgastraums folgendermaßen
vorgehen:
Alle Diffusoren und Luftdüsen
vollständig öffnen.
Den Drehgriff A in den blauen
Bereich drehen.
Den Cursor B aufstellen.
Den Drehgriff C auf die gewünschte
Geschwindigkeit drehen.
Den Drehgriff D aufdrehen.
AKTIVIERUNG DER
UMLUFT
Den Cursor B auf die Positionbringen.
Es empfiehlt sich, den Umluftbetrieb
während eines Halts im Stau oder im
Tunnel einzuschalten, um die Zufuhr
von verschmutzter Luft zu vermeiden.
Diese Funktion nicht zu lange benutzen,
insbesondere dann, wenn sich mehrere
Personen im Fahrzeug befinden, um ein
28
DAS FAHRZEUG KENNEN

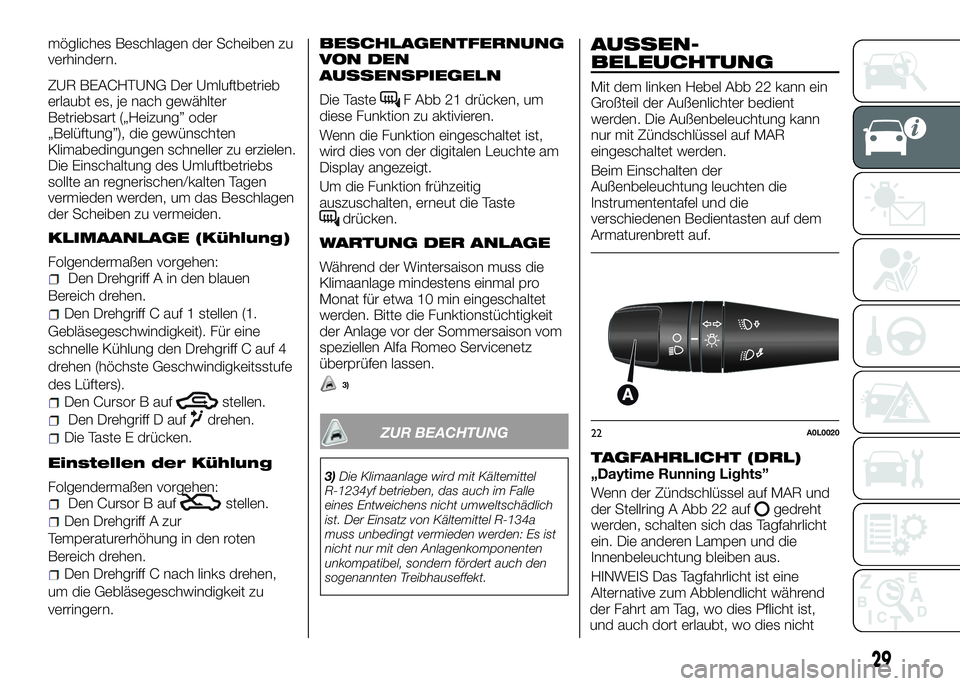

mögliches Beschlagen der Scheiben zu
verhindern.
ZUR BEACHTUNG Der Umluftbetrieb
erlaubt es, je nach gewählter
Betriebsart („Heizung” oder
„Belüftung”), die gewünschten
Klimabedingungen schneller zu erzielen.
Die Einschaltung des Umluftbetriebs
sollte an regnerischen/kalten Tagen
vermieden werden, um das Beschlagen
der Scheiben zu vermeiden.
KLIMAANLAGE (Kühlung)
Folgendermaßen vorgehen:Den Drehgriff A in den blauen
Bereich drehen.
Den Drehgriff C auf 1 stellen (1.
Gebläsegeschwindigkeit). Für eine
schnelle Kühlung den Drehgriff C auf 4
drehen (höchste Geschwindigkeitsstufe
des Lüfters).
Den Cursor B aufstellen.
Den Drehgriff D aufdrehen.
Die Taste E drücken.
Einstellen der Kühlung
Folgendermaßen vorgehen:Den Cursor B aufstellen.
Den Drehgriff A zur
Temperaturerhöhung in den roten
Bereich drehen.
Den Drehgriff C nach links drehen,
um die Gebläsegeschwindigkeit zu
verringern.
BESCHLAGENTFERNUNG
VON DEN
AUSSENSPIEGELN
Die TasteF Abb 21 drücken, um
diese Funktion zu aktivieren.
Wenn die Funktion eingeschaltet ist,
wird dies von der digitalen Leuchte am
Display angezeigt.
Um die Funktion frühzeitig
auszuschalten, erneut die Taste
drücken.
WARTUNG DER ANLAGE
Während der Wintersaison muss die
Klimaanlage mindestens einmal pro
Monat für etwa 10 min eingeschaltet
werden. Bitte die Funktionstüchtigkeit
der Anlage vor der Sommersaison vom
speziellen Alfa Romeo Servicenetz
überprüfen lassen.
3)
AUSSEN-
BELEUCHTUNG
Mit dem linken Hebel Abb 22 kann ein
Großteil der Außenlichter bedient
werden. Die Außenbeleuchtung kann
nur mit Zündschlüssel auf MAR
eingeschaltet werden.
Beim Einschalten der
Außenbeleuchtung leuchten die
Instrumententafel und die
verschiedenen Bedientasten auf dem
Armaturenbrett auf.
TAGFAHRLICHT (DRL)„Daytime Running Lights”
Wenn der Zündschlüssel auf MAR und
der Stellring A Abb 22 auf
gedreht
werden, schalten sich das Tagfahrlicht
ein. Die anderen Lampen und die
Innenbeleuchtung bleiben aus.
HINWEIS Das Tagfahrlicht ist eine
Alternative zum Abblendlicht während
22A0L0020
29
der Fahrt am Tag, wo dies Pflicht ist,
und auch dort erlaubt, wo dies nicht
ZUR BEACHTUNG
3)Die Klimaanlage wird mit Kältemittel
R-1234yf betrieben, das auch im Falle
eines Entweichens nicht umweltschädlich
ist. Der Einsatz von Kältemittel R-134a
muss unbedingt vermieden werden: Es ist
nicht nur mit den Anlagenkomponenten
unkompatibel, sondern fördert auch den
sogenannten Treibhauseffekt.

vorgeschrieben ist.
HINWEIS Das Tagfahrlicht ersetzt nicht
das Abblendlicht während der Fahrt in
einem Tunnel oder während der Nacht.
Die Benutzung des Tagfahrlichts
unterliegt der Straßenverkehrsordnung
des jeweiligen Landes, in dem man sich
befindet.
STAND-/ABBLENDLICHT
Wenn der Zündschlüssel sich auf MAR
befindet, den Stellring A Abb 22 auf
drehen.
Das Tagfahrlicht wird ausgeschaltet und
das Stand- und Abblendlicht wird
eingeschaltet. Die Kontrollleuchte
auf der Instrumententafel leuchtet
auf.
PARKLICHT
Das Parklicht kann nur bei
Zündschlüssel auf STOP oder bei
abgezogenem Schlüssel durch Drehen
des Stellrings A Abb 22 zuerst auf
und anschießend aufeingeschaltet werden.
Die Kontrollleuchte
auf der
Instrumententafel leuchtet auf.
FERNLICHT
Um das Fernlicht einzuschalten, den
Hebel, bei Stellring A in der Position
zum Lenkrad über den Anschlag
ziehen. Die Kontrollleuchteauf der
Instrumententafel leuchtet auf. Wenn
der Hebel erneut über den Anschlag in
Richtung des Lenkrades gezogen wird,gehen das Fernlicht aus, das
Abblendlicht ein und die Leuchte
erlischt.
LICHTHUPE
Den Hebel in Richtung Lenkrad ziehen
(instabile Position), unabhängig von des
Position des Stellrings A. Auf der
Instrumententafel leuchtet die
Kontrollleuchte
auf.
NEBELSCHLUSSLEUCHTE
Die Schaltung der Nebelschlussleuchte
wird im Abschnitt „Bedienungen” näher
erläutert.
FAHRTRICHTUNGS-
Den Hebel in folgende (stabile) Position
bringen:
nach oben: Aktivieren des rechten
Fahrtrichtungsanzeigers
nach unten: Aktivieren des linken
Fahrtrichtungsanzeigers.
Auf der Instrumententafel blinken die
Kontrollleuchten
oder.
Der Fahrtrichtungsanzeiger wird beim
Drehen des Lenkrads in
Geradeausstellung automatisch
zurückgestellt.
Funktion „Lane change”
(Fahrbahnwechsel)
Wenn ein Fahrbahnwechsel angezeigt
werden soll, den linken Hebel weniger
als eine halbe Sekunde in die nichteinrastende Position führen. Der
Richtungsanzeiger der gewählten Seite
blinkt fünf Mal und schaltet dann
automatisch ab.
„FOLLOW ME HOME”
Mit dieser Funktion wird der Bereich vor
dem Fahrzeug über eine bestimmte Zeit
lang beleuchtet.
Aktivierung
Bei Zündschlüssel auf STOP oder bei
abgezogenem Schlüssel innerhalb von
zwei Minuten nach Abstellen des
Motors den Hebel gegen das Lenkrad
ziehen.
Durch jede Betätigung des Hebels wird
die Leuchtdauer um 30 Sekunden bis
zu maximal 210 Sekunden verlängert,
danach erfolgt die automatische
Abschaltung.
Jede Hebelbetätigung entspricht einem
Aufleuchten der Leuchte
auf der
Instrumententafel. Auf dem Display
werden dagegen die Dauer der
Funktion und die entsprechende Grafik
dargestellt.
Die Kontrollleuchte wird bei der ersten
Betätigung des Hebels eingeschaltet
und leuchtet bis zur automatischen
Deaktivierung der Funktion. Jede
Hebelbetätigung erhöht nur die
Einschaltdauer der Leuchten.
Deaktivierung
Den Hebel mindestens 2 Sekunden
lang zum Lenkrad gezogen halten.
30
DAS FAHRZEUG KENNEN

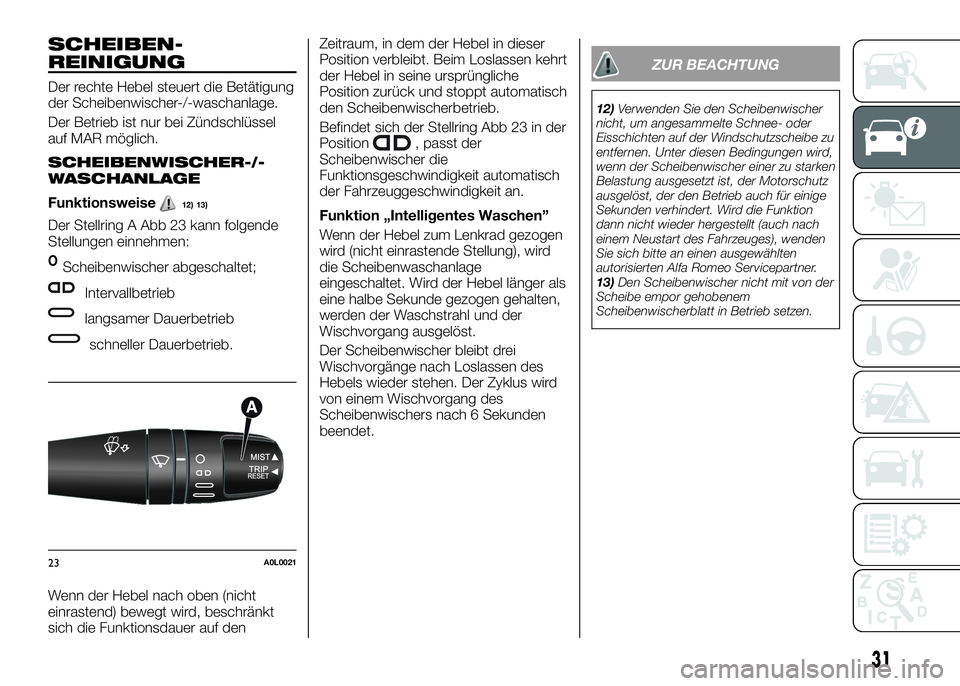

ANZEIGER

SCHEIBEN-
REINIGUNG
Der rechte Hebel steuert die Betätigung
der Scheibenwischer-/-waschanlage.
Der Betrieb ist nur bei Zündschlüssel
auf MAR möglich.
SCHEIBENWISCHER-/-
WASCHANLAGE
Funktionsweise12) 13)
Der Stellring A Abb 23 kann folgende
Stellungen einnehmen:
OScheibenwischer abgeschaltet;
Intervallbetrieb
langsamer Dauerbetrieb
schneller Dauerbetrieb.
Wenn der Hebel nach oben (nicht
einrastend) bewegt wird, beschränkt
sich die Funktionsdauer auf denZeitraum, in dem der Hebel in dieser
Position verbleibt. Beim Loslassen kehrt
der Hebel in seine ursprüngliche
Position zurück und stoppt automatisch
den Scheibenwischerbetrieb.
Befindet sich der Stellring Abb 23 in der
Position
, passt der
Scheibenwischer die
Funktionsgeschwindigkeit automatisch
der Fahrzeuggeschwindigkeit an.
Funktion „Intelligentes Waschen”
Wenn der Hebel zum Lenkrad gezogen
wird (nicht einrastende Stellung), wird
die Scheibenwaschanlage
eingeschaltet. Wird der Hebel länger als
eine halbe Sekunde gezogen gehalten,
werden der Waschstrahl und der
Wischvorgang ausgelöst.
Der Scheibenwischer bleibt drei
Wischvorgänge nach Loslassen des
Hebels wieder stehen. Der Zyklus wird
von einem Wischvorgang des
Scheibenwischers nach 6 Sekunden
beendet.
23A0L0021
31
ZUR BEACHTUNG
12)Verwenden Sie den Scheibenwischer
nicht, um angesammelte Schnee- oder
Eisschichten auf der Windschutzscheibe zu
entfernen. Unter diesen Bedingungen wird,
wenn der Scheibenwischer einer zu starken
Belastung ausgesetzt ist, der Motorschutz
ausgelöst, der den Betrieb auch für einige
Sekunden verhindert. Wird die Funktion
dann nicht wieder hergestellt (auch nach
einem Neustart des Fahrzeuges), wenden
Sie sich bitte an einen ausgewählten
autorisierten Alfa Romeo Servicepartner.
13)Den Scheibenwischer nicht mit von der
Scheibe empor gehobenem
Scheibenwischerblatt in Betrieb setzen.

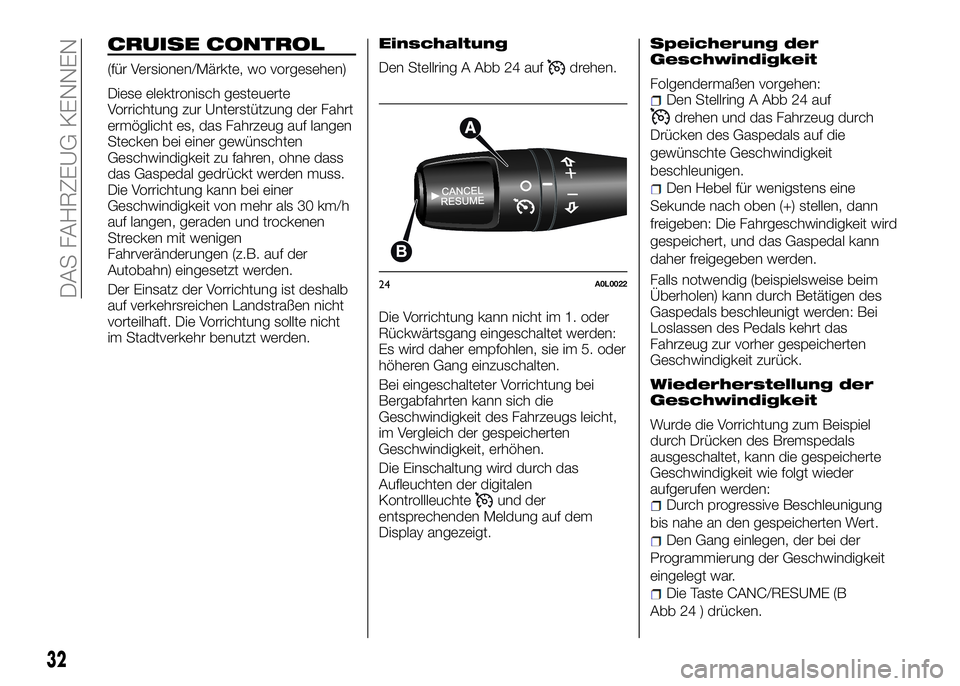

CRUISE CONTROL
(für Versionen/Märkte, wo vorgesehen)
Diese elektronisch gesteuerte
Vorrichtung zur Unterstützung der Fahrt
ermöglicht es, das Fahrzeug auf langen
Stecken bei einer gewünschten
Geschwindigkeit zu fahren, ohne dass
das Gaspedal gedrückt werden muss.
Die Vorrichtung kann bei einer
Geschwindigkeit von mehr als 30 km/h
auf langen, geraden und trockenen
Strecken mit wenigen
Fahrveränderungen (z.B. auf der
Autobahn) eingesetzt werden.
Der Einsatz der Vorrichtung ist deshalb
auf verkehrsreichen Landstraßen nicht
vorteilhaft. Die Vorrichtung sollte nicht
im Stadtverkehr benutzt werden.
Einschaltung
Den Stellring A Abb 24 aufdrehen.
Die Vorrichtung kann nicht im 1. oder
Rückwärtsgang eingeschaltet werden:
Es wird daher empfohlen, sie im 5. oder
höheren Gang einzuschalten.
Bei eingeschalteter Vorrichtung bei
Bergabfahrten kann sich die
Geschwindigkeit des Fahrzeugs leicht,
im Vergleich der gespeicherten
Geschwindigkeit, erhöhen.
Die Einschaltung wird durch das
Aufleuchten der digitalen
Kontrollleuchte
und der
entsprechenden Meldung auf dem
Display angezeigt.
Speicherung der
Geschwindigkeit
Folgendermaßen vorgehen:Den Stellring A Abb 24 auf
drehen und das Fahrzeug durch
Drücken des Gaspedals auf die
gewünschte Geschwindigkeit
beschleunigen.
Den Hebel für wenigstens eine
Sekunde nach oben (+) stellen, dann
freigeben: Die Fahrgeschwindigkeit wird
gespeichert, und das Gaspedal kann
daher freigegeben werden.
Falls notwendig (beispielsweise beim
Überholen) kann durch Betätigen des
Gaspedals beschleunigt werden: Bei
Loslassen des Pedals kehrt das
Fahrzeug zur vorher gespeicherten
Geschwindigkeit zurück.
Wiederherstellung der
Geschwindigkeit
Wurde die Vorrichtung zum Beispiel
durch Drücken des Bremspedals
ausgeschaltet, kann die gespeicherte
Geschwindigkeit wie folgt wieder
aufgerufen werden:
Durch progressive Beschleunigung
bis nahe an den gespeicherten Wert.
Den Gang einlegen, der bei der
Programmierung der Geschwindigkeit
eingelegt war.
Die Taste CANC/RESUME (B
Abb 24 ) drücken.
24A0L0022
32
DAS FAHRZEUG KENNEN

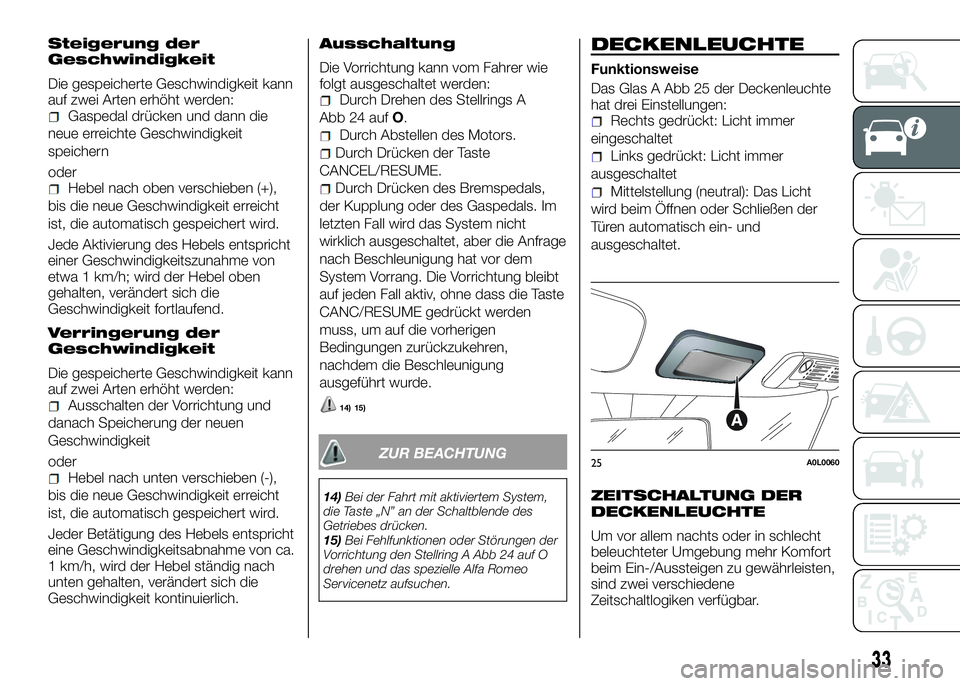

Steigerung der
Geschwindigkeit
Die gespeicherte Geschwindigkeit kann
auf zwei Arten erhöht werden:
Gaspedal drücken und dann die
neue erreichte Geschwindigkeit
speichern
oder
Hebel nach oben verschieben (+),
bis die neue Geschwindigkeit erreicht
ist, die automatisch gespeichert wird.
Jede Aktivierung des Hebels entspricht
einer Geschwindigkeitszunahme von
etwa 1 km/h; wird der Hebel oben
gehalten, verändert sich die
Geschwindigkeit fortlaufend.
Verringerung der
Geschwindigkeit
Die gespeicherte Geschwindigkeit kann
auf zwei Arten erhöht werden:
Ausschalten der Vorrichtung und
danach Speicherung der neuen
Geschwindigkeit
oder
Hebel nach unten verschieben (-),
bis die neue Geschwindigkeit erreicht
ist, die automatisch gespeichert wird.
Jeder Betätigung des Hebels entspricht
eine Geschwindigkeitsabnahme von ca.
1 km/h, wird der Hebel ständig nach
unten gehalten, verändert sich die
Geschwindigkeit kontinuierlich.
Ausschaltung
Die Vorrichtung kann vom Fahrer wie
folgt ausgeschaltet werden:
Durch Drehen des Stellrings A
Abb 24 aufO.
Durch Abstellen des Motors.
Durch Drücken der Taste
CANCEL/RESUME.
Durch Drücken des Bremspedals,
der Kupplung oder des Gaspedals. Im
letzten Fall wird das System nicht
wirklich ausgeschaltet, aber die Anfrage
nach Beschleunigung hat vor dem
System Vorrang. Die Vorrichtung bleibt
auf jeden Fall aktiv, ohne dass die Taste
CANC/RESUME gedrückt werden
muss, um auf die vorherigen
Bedingungen zurückzukehren,
nachdem die Beschleunigung
ausgeführt wurde.
DECKENLEUCHTE
Funktionsweise
Das Glas A Abb 25 der Deckenleuchte
hat drei Einstellungen:
Rechts gedrückt: Licht immer
eingeschaltet
Links gedrückt: Licht immer
ausgeschaltet
Mittelstellung (neutral): Das Licht
wird beim Öffnen oder Schließen der
Türen automatisch ein- und
ausgeschaltet.
ZEITSCHALTUNG DER
DECKENLEUCHTE
Um vor allem nachts oder in schlecht
beleuchteter Umgebung mehr Komfort
beim Ein-/Aussteigen zu gewährleisten,
sind zwei verschiedene
Zeitschaltlogiken verfügbar.
25A0L0060
33
14) 15)
ZUR BEACHTUNG
14)Bei der Fahrt mit aktiviertem System,
die Taste „N” an der Schaltblende des
Getriebes drücken.
15)Bei Fehlfunktionen oder Störungen der
Vorrichtung den Stellring A Abb 24 auf O
drehen und das spezielle Alfa Romeo
Servicenetz aufsuchen.

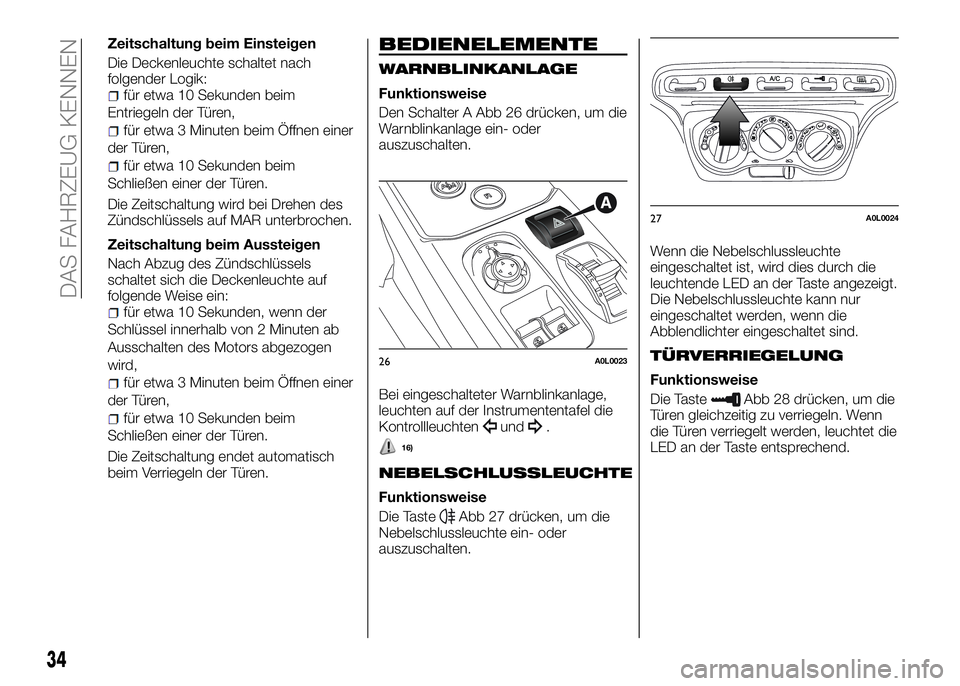

Zeitschaltung beim Einsteigen
Die Deckenleuchte schaltet nach
folgender Logik:
für etwa 10 Sekunden beim
Entriegeln der Türen,
für etwa 3 Minuten beim Öffnen einer
der Türen,
für etwa 10 Sekunden beim
Schließen einer der Türen.
Die Zeitschaltung wird bei Drehen des
Zündschlüssels auf MAR unterbrochen.
Zeitschaltung beim Aussteigen
Nach Abzug des Zündschlüssels
schaltet sich die Deckenleuchte auf
folgende Weise ein:
für etwa 10 Sekunden, wenn der
Schlüssel innerhalb von 2 Minuten ab
Ausschalten des Motors abgezogen
wird,
für etwa 3 Minuten beim Öffnen einer
der Türen,
für etwa 10 Sekunden beim
Schließen einer der Türen.
Die Zeitschaltung endet automatisch
beim Verriegeln der Türen.
BEDIENELEMENTE
WARNBLINKANLAGE
Funktionsweise
Den Schalter A Abb 26 drücken, um die
Warnblinkanlage ein- oder
auszuschalten.
Bei eingeschalteter Warnblinkanlage,
leuchten auf der Instrumententafel die
Kontrollleuchten
und.
16)
NEBELSCHLUSSLEUCHTE
Funktionsweise
Die Taste
Abb 27 drücken, um die
Nebelschlussleuchte ein- oder
auszuschalten.Wenn die Nebelschlussleuchte
eingeschaltet ist, wird dies durch die
leuchtende LED an der Taste angezeigt.
Die Nebelschlussleuchte kann nur
eingeschaltet werden, wenn die
Abblendlichter eingeschaltet sind.
TÜRVERRIEGELUNG
Funktionsweise
Die Taste
Abb 28 drücken, um die
Türen gleichzeitig zu verriegeln. Wenn
die Türen verriegelt werden, leuchtet die
LED an der Taste entsprechend.
26A0L0023
27A0L0024
34
DAS FAHRZEUG KENNEN

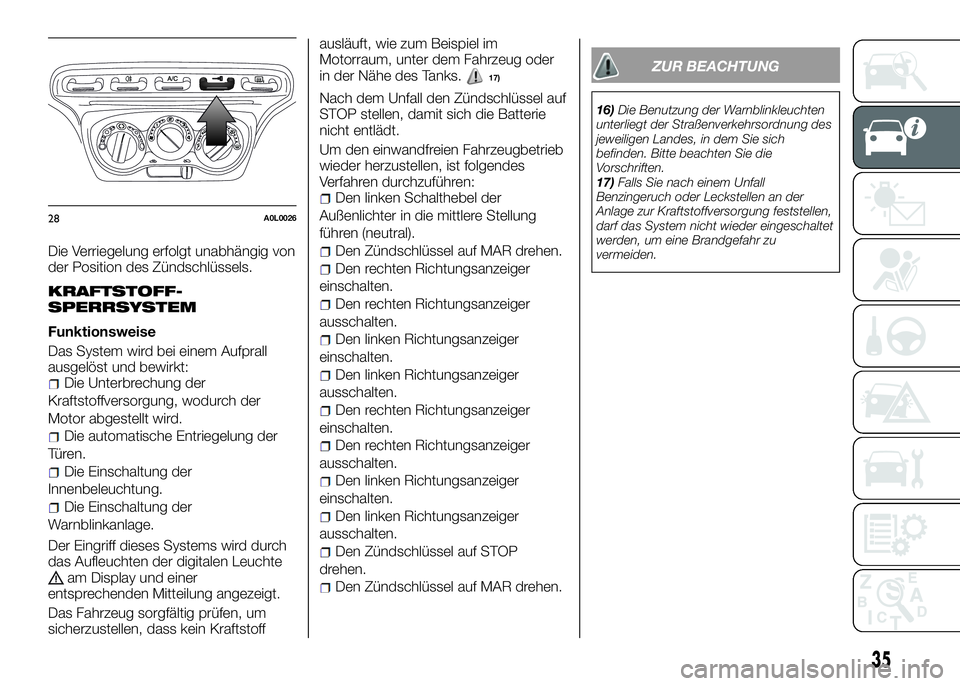

Die Verriegelung erfolgt unabhängig von
der Position des Zündschlüssels.
KRAFTSTOFF-
SPERRSYSTEM
Funktionsweise
Das System wird bei einem Aufprall
ausgelöst und bewirkt:
Die Unterbrechung der
Kraftstoffversorgung, wodurch der
Motor abgestellt wird.
Die automatische Entriegelung der
Türen.
Die Einschaltung der
Innenbeleuchtung.
Die Einschaltung der
Warnblinkanlage.
Der Eingriff dieses Systems wird durch
das Aufleuchten der digitalen Leuchte
am Display und einer
entsprechenden Mitteilung angezeigt.
Das Fahrzeug sorgfältig prüfen, um
sicherzustellen, dass kein Kraftstoffausläuft, wie zum Beispiel im
Motorraum, unter dem Fahrzeug oder
in der Nähe des Tanks.
17)
Nach dem Unfall den Zündschlüssel auf
STOP stellen, damit sich die Batterie
nicht entlädt.
Um den einwandfreien Fahrzeugbetrieb
wieder herzustellen, ist folgendes
Verfahren durchzuführen:
Den linken Schalthebel der
Außenlichter in die mittlere Stellung
führen (neutral).
Den Zündschlüssel auf MAR drehen.
Den rechten Richtungsanzeiger
einschalten.
Den rechten Richtungsanzeiger
ausschalten.
Den linken Richtungsanzeiger
einschalten.
Den linken Richtungsanzeiger
ausschalten.
Den rechten Richtungsanzeiger
einschalten.
Den rechten Richtungsanzeiger
ausschalten.
Den linken Richtungsanzeiger
einschalten.
Den linken Richtungsanzeiger
ausschalten.
Den Zündschlüssel auf STOP
drehen.
Den Zündschlüssel auf MAR drehen.
28A0L0026
35
ZUR BEACHTUNG
16)Die Benutzung der Warnblinkleuchten
unterliegt der Straßenverkehrsordnung des
jeweiligen Landes, in dem Sie sich
befinden. Bitte beachten Sie die
Vorschriften.
17)Falls Sie nach einem Unfall
Benzingeruch oder Leckstellen an der
Anlage zur Kraftstoffversorgung feststellen,
darf das System nicht wieder eingeschaltet
werden, um eine Brandgefahr zu
vermeiden.

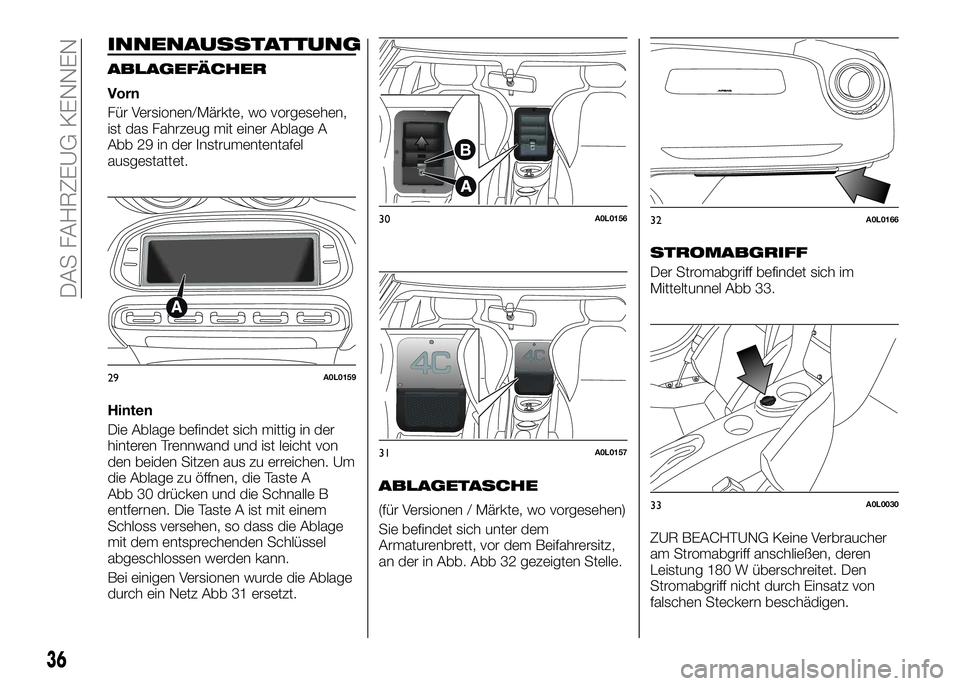

INNENAUSSTATTUNG
ABLAGEFÄCHER
Vorn
Für Versionen/Märkte, wo vorgesehen,
ist das Fahrzeug mit einer Ablage A
Abb 29 in der Instrumententafel
ausgestattet.
Hinten
Die Ablage befindet sich mittig in der
hinteren Trennwand und ist leicht von
den beiden Sitzen aus zu erreichen. Um
die Ablage zu öffnen, die Taste A
Abb 30 drücken und die Schnalle B
entfernen. Die Taste A ist mit einem
Schloss versehen, so dass die Ablage
mit dem entsprechenden Schlüssel
abgeschlossen werden kann.
Bei einigen Versionen wurde die Ablage
durch ein Netz Abb 31 ersetzt.
ABLAGETASCHE
(für Versionen / Märkte, wo vorgesehen)
Sie befindet sich unter dem
Armaturenbrett, vor dem Beifahrersitz,
an der in Abb. Abb 32 gezeigten Stelle.
STROMABGRIFF
Der Stromabgriff befindet sich im
Mitteltunnel Abb 33.
ZUR BEACHTUNG Keine Verbraucher
am Stromabgriff anschließen, deren
Leistung 180 W überschreitet. Den
Stromabgriff nicht durch Einsatz von
falschen Steckern beschädigen.
29A0L0159
30A0L0156
31A0L0157
32A0L0166
33A0L0030
36
DAS FAHRZEUG KENNEN

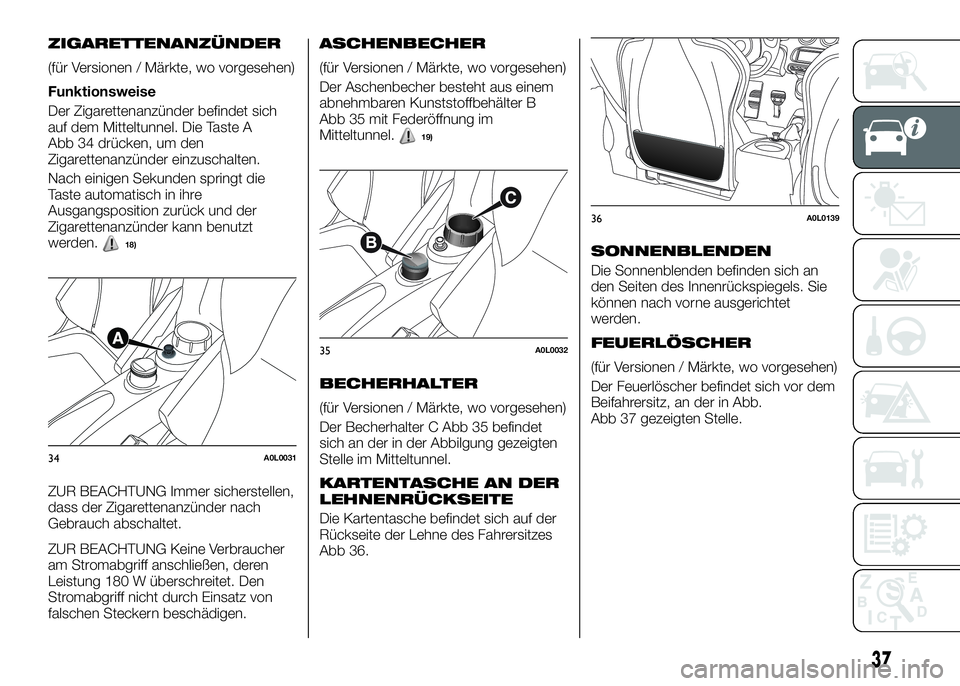

ZIGARETTENANZÜNDER
(für Versionen / Märkte, wo vorgesehen)
Funktionsweise
Der Zigarettenanzünder befindet sich
auf dem Mitteltunnel. Die Taste A
Abb 34 drücken, um den
Zigarettenanzünder einzuschalten.
Nach einigen Sekunden springt die
Taste automatisch in ihre
Ausgangsposition zurück und der
Zigarettenanzünder kann benutzt
werden.
18)
ZUR BEACHTUNG Immer sicherstellen,
dass der Zigarettenanzünder nach
Gebrauch abschaltet.
ZUR BEACHTUNG Keine Verbraucher
am Stromabgriff anschließen, deren
Leistung 180 W überschreitet. Den
Stromabgriff nicht durch Einsatz von
falschen Steckern beschädigen.
ASCHENBECHER
(für Versionen / Märkte, wo vorgesehen)
Der Aschenbecher besteht aus einem
abnehmbaren Kunststoffbehälter B
Abb 35 mit Federöffnung im
Mitteltunnel.
19)
BECHERHALTER
(für Versionen / Märkte, wo vorgesehen)
Der Becherhalter C Abb 35 befindet
sich an der in der Abbilgung gezeigten
Stelle im Mitteltunnel.
KARTENTASCHE AN DER
LEHNENRÜCKSEITE
Die Kartentasche befindet sich auf der
Rückseite der Lehne des Fahrersitzes
Abb 36.
SONNENBLENDEN
Die Sonnenblenden befinden sich an
den Seiten des Innenrückspiegels. Sie
können nach vorne ausgerichtet
werden.
FEUERLÖSCHER
(für Versionen / Märkte, wo vorgesehen)
Der Feuerlöscher befindet sich vor dem
Beifahrersitz, an der in Abb.
Abb 37 gezeigten Stelle.
34A0L0031
35A0L0032
36A0L0139
37
