139
PLANMÆSSIG
VEDLIGEHOLDELSE
Sideløbende med alle periodiske
kontroleftersyn, og under alle
omstændigheder hver 12. måned, skal
man kontrollere, at alle kalechens
låseanordninger fungerer korrekt.135)Inden bilen startes skal man sikre
sig, at kalechen er fastgjort korrekt.
Det anbefales ikke, at man
afmonterer/monterer kalechen med
personer i bilen, da den kan falde ned i
førerkabinen.
Vær særlig opmærksom under
montering/afmontering af kalechen, så
der undgås, beskadigelser eller
personskader.
Hold børn på afstand af kalechens
bevægelsesområde, når den
monteres/afmonteres.
PAS PÅ
29)Luk ikke kalechen op, når der ligger
sne eller is på den: risiko for beskadigelse.
Det er ikke tilladt at placere tunge ting på
taget.
30)Fjern straks fugleekskrementer eller
harpiks fra kalechen, da de kan forårsage
alvorlig beskadigelse af stoffet. Gør
aldrig brug af højtryks-vaskeanlæg. Hvis
der anvendes damp- eller højtryksrensere,
skal man altid holde en passende afstand
og ikke overstige en temperatur på 60° C.
Hvis afstanden er for lille, eller trykket er
for stort, kan det medføre skader,
ændringer og vandindtrængning.
VIGTIGT
Ved brug af vandspuler må strålen ikke
rettes mod kalechens og forrudens kanter
for at undgå vandindtrængen. Anvend
aldrig alkohol, benzin, kemiske produkter,
rengøringsmidler, pletfjernere, voks,
opløsningsmidler eller produkter af typen
“vask og skin”. For at undgå at der dannes
pletter eller mærker, må sæben ikke
efterlades på for længe, mens skal skylles
af med det samme, om nødvendigt
gentagne gange
31) For at opnå et optimalt slutresultat er
det vigtigt, at det vandafvisende produkt
anvendes i overensstemmelse med
instruktionerne på pakken. Kalechens
gummitætningslister må udelukkende
vaskes med vand. Hvis man bemærker, at
de er tørre eller klistrer halvvejs sammen,
skal man påføre talkumpudder eller
produkter til vedligeholdelse af gummi
(silikonespray).

SPIDER
140
UDSKIFTNING AF
UDVENDIG PÆRE
FORLYGTEENHEDER
De indeholder pærer for
positionslys/kørelys (D.R.L.), fjernlys,
nærlys og blinklys. Pærernes placering er
følgende fig. 116:
1 Blinklys
2 Nærlys/fjernlys
3 Positionslys/kørelys
116A0L0195
UDSKIFTNING AF PÆRER
For udskiftning af pæren i
nærlys/fjernlys på versioner med Xenon-
lygter og versioner med Bi-LED-lygter
(afhængigt af versioner) skal man
henvende sig til Alfa Romeos dedikerede
servicenet.
For udskiftning af pæren i
nærlys/fjernlys på versioner med
halogenpærer og pæren i blinklys skal
man åbne afskærmningerne indvendigt
på hjulkassen fig. 117, som kan nås, hvis
man drejer hjulet helt til siden.
PÆRETYPER
PÆRERTYPEEFFEKT
Blinklys PY24W 24W
Nærlys/fjernlys
(versioner med Xenon-lygter) D5S –
(afhængigt af versioner)
Nærlys/fjernlys
(versioner med Xenon-lygter) HIR 2 55W
Nærlys/fjernlys
(versioner med Bi-LED lygter)
(afhængigt af versioner) Med lysdioder –
Positionslys/kørelys Med lysdioder –
1 afskærmning for pæren i blinklys
2 Afskærmning for pære i
nærlys/fjernlys
117A0L0092

141
Blinklys
Pæren udskiftes på følgende måde:
❒ Drej hjulet helt.
❒ Åbn beskyttelsesskærmen
1 (fig. 117) ved at dreje
fastgøringsskruen.
❒ Drej dækslet 1 (fig. 118) helt imod
urets retning og tag fatningen ud.
118A0L0196
❒ Drej pæren rundt 2 (fig. 119) for at
frigøre den fra låseanordningerne og
træk den ud.
❒ Udskift pæren, og kontrollér, at den er
fastgjort korrekt.
❒ Luk beskyttelsesskærmen
1 (fig. 117).
Positionslys/kørelys (D.R.L.)
De er med lysdioder. Henvend dig til Alfa
Romeos dedikerede servicenet angående
udskiftning af disse.
119A0L0197
Nærlys/fjernlys (versioner med
halogenlygter)
Pæren udskiftes på følgende måde:
❒ Drej hjulet helt.
❒ Åbn beskyttelsesskærmen
2 (fig. 117) ved at dreje
fastgøringsskruen.
❒ Frigør det elektriske stik 1 (fig. 120)
og drej herefter fatningen 2 imod urets
retning og træk den ud.
❒ Træk pæren ud, og udskift den.
❒ Montér den nye pære og sørg for, at
den er fastgjort korrekt, og tilslut
herefter stikket 1.
❒ Luk beskyttelsesskærmen
2 (fig. 117).
120A0L0093

SPIDER
142
Versioner1750 Turbo Benzin
Egenvægt (med alle væsker, brændstofstank 999fyldt 90 % og uden ekstraudstyr):
Nyttelast inkl. fører: (*) 215
Største tilladte belastninger (**)
– foraksel: 541
– bagaksel: 747
– samlet: 1220
Påhængsvægte (kg)
– anhænger med bremse: 0
– anhænger uden bremse: 0
Største taglast: 0
Største vægt på koblingskugle (anhænger med bremser): 0
(*) Hvis der er monteret specialudstyr, øges egenvægten, og følgelig reduceres nyttelasten i overensstemmelse med de største tilladte belastninger.
(**) Belastninger der ikke må overskrides. Bilens fører er ansvarlig for at vægtgrænserne overholdes ved læsning af bagagerum.

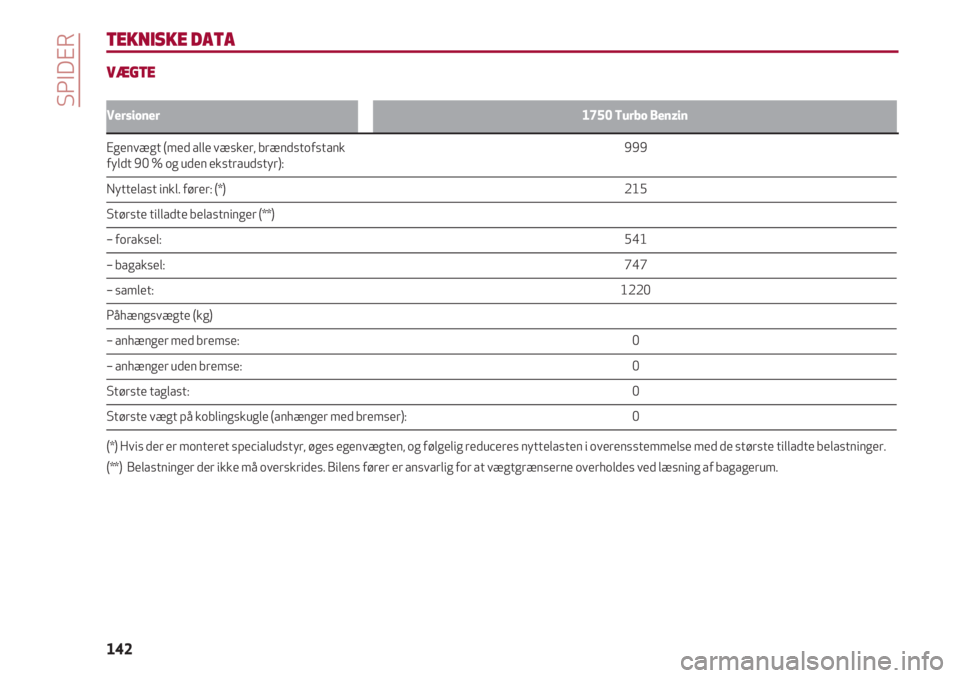

TEKNISKE DATA
VÆGTE

143

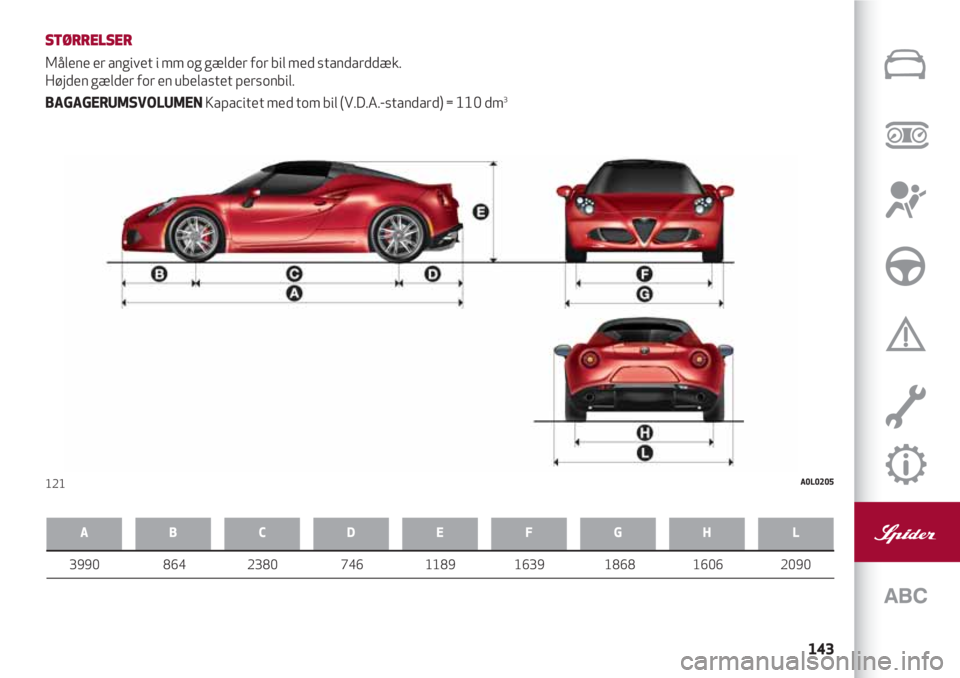

STØRRELSER
Målene er angivet i mm og gælder for bil med standarddæk.
Højden gælder for en ubelastet personbil.
BAGAGERUMSVOLUMENKapacitet med tom bil (V.D.A.-standard) = 110 dm
3
121A0L0205
BACDEFGHL
3990 864 2380 746 1189 1639 1868 1606 2090

SPIDER
144

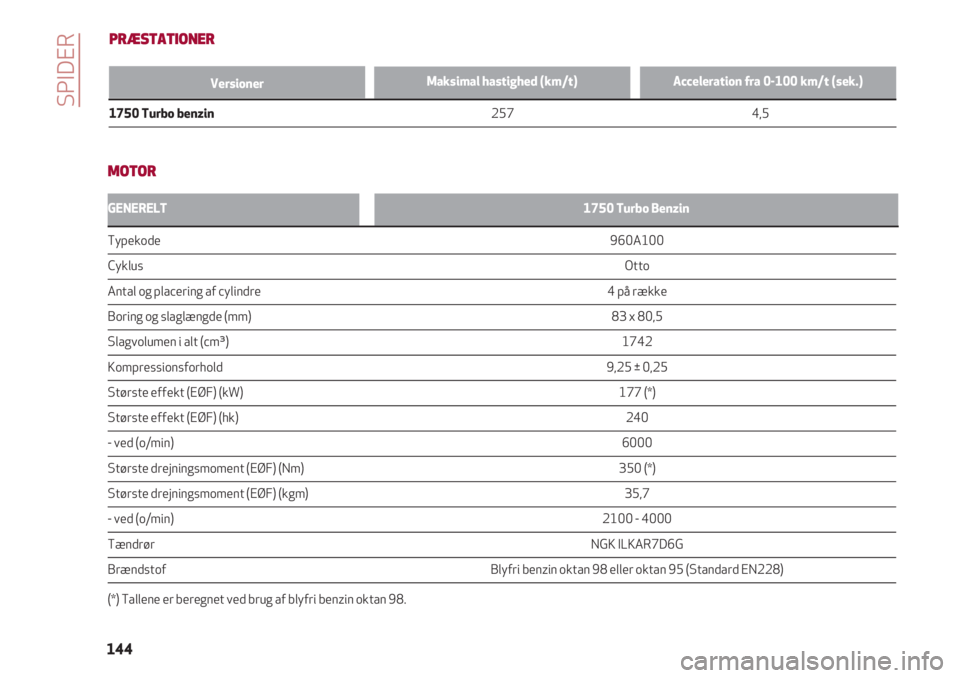

PRÆSTATIONER
Maksimal hastighed (km/t)Acceleration fra 0-100 km/t (sek.)
1750 Turbo benzin 257 4,5
Versioner
GENERELT1750 Turbo Benzin
Typekode 960A100
Cyklus Otto
Antal og placering af cylindre 4 på række
Boring og slaglængde (mm) 83 x 80,5
Slagvolumen i alt (cm³) 1742
Kompressionsforhold 9,25 ± 0,25
Største effekt (EØF) (kW) 177 (*)
Største effekt (EØF) (hk) 240
- ved (o/min) 6000
Største drejningsmoment (EØF) (Nm) 350 (*)
Største drejningsmoment (EØF) (kgm) 35,7
- ved (o/min) 2100 - 4000
Tændrør NGK ILKAR7D6G
Brændstof Blyfri benzin oktan 98 eller oktan 95 (Standard EN228)
(*) Tallene er beregnet ved brug af blyfri benzin oktan 98.
MOTOR

145

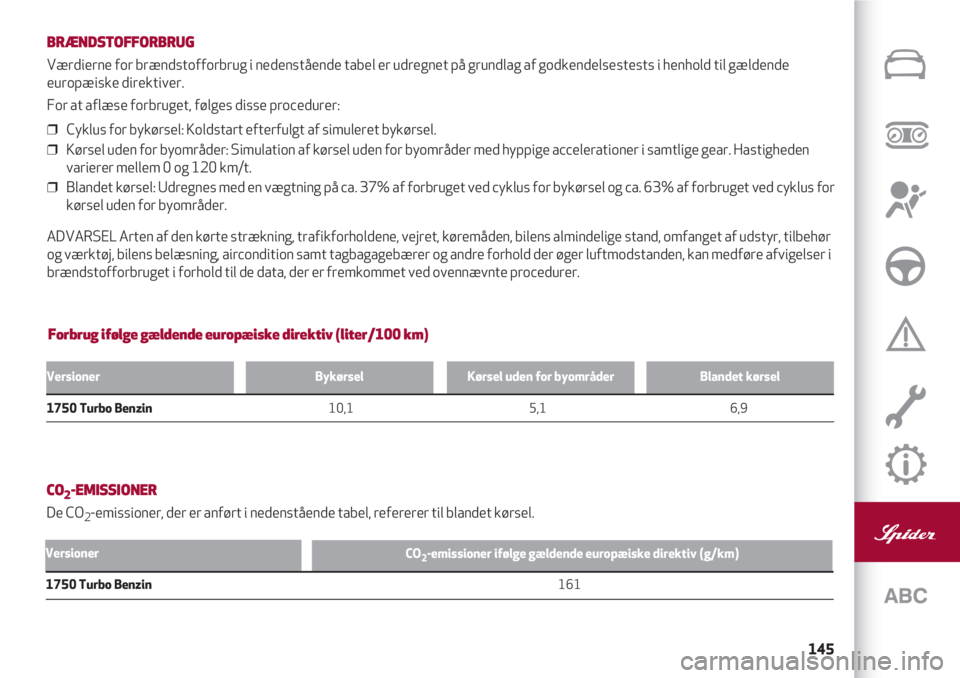

Forbrug ifølge gældende europæiske direktiv (liter/100 km) BRÆNDSTOFFORBRUG
Værdierne for brændstofforbrug i nedenstående tabel er udregnet på grundlag af godkendelsestests i henhold til gældende
europæiske direktiver.
For at aflæse forbruget, følges disse procedurer:
❒ Cyklus for bykørsel: Koldstart efterfulgt af simuleret bykørsel.
❒ Kørsel uden for byområder: Simulation af kørsel uden for byområder med hyppige accelerationer i samtlige gear. Hastigheden
varierer mellem 0 og 120 km/t.
❒ Blandet kørsel: Udregnes med en vægtning på ca. 37% af forbruget ved cyklus for bykørsel og ca. 63% af forbruget ved cyklus for
kørsel uden for byområder.
ADVARSEL Arten af den kørte strækning, trafikforholdene, vejret, køremåden, bilens almindelige stand, omfanget af udstyr, tilbehør
og værktøj, bilens belæsning, aircondition samt tagbagagebærer og andre forhold der øger luftmodstanden, kan medføre afvigelser i
brændstofforbruget i forhold til de data, der er fremkommet ved ovennævnte procedurer.
VersionerBykørsel Kørsel uden for byområder Blandet kørsel
1750 Turbo Benzin 10,1 5,1 6,9
CO2-emissioner ifølge gældende europæiske direktiv (g/km)
CO2-EMISSIONER
De CO2-emissioner, der er anført i nedenstående tabel, refererer til blandet kørsel.
1750 Turbo Benzin 161
Versioner

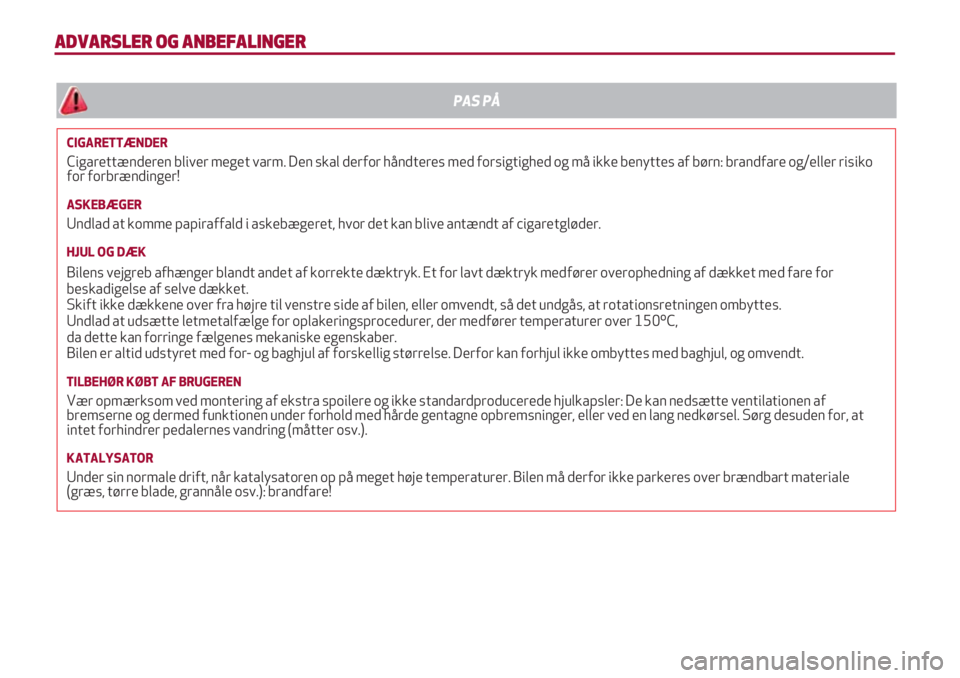

ADVARSLER OG ANBEFALINGER
CIGARETTÆNDER
Cigarettænderen bliver meget varm. Den skal derfor håndteres med forsigtighed og må ikke benyttes af børn: brandfare og/eller risiko
for forbrændinger!
ASKEBÆGER
Undlad at komme papiraffald i askebægeret, hvor det kan blive antændt af cigaretgløder.
HJUL OG DÆK
Bilens vejgreb afhænger blandt andet af korrekte dæktryk. Et for lavt dæktryk medfører overophedning af dækket med fare for
beskadigelse af selve dækket.
Skift ikke dækkene over fra højre til venstre side af bilen, eller omvendt, så det undgås, at rotationsretningen ombyttes.
Undlad at udsætte letmetalfælge for oplakeringsprocedurer, der medfører temperaturer over 150ºC,
da dette kan forringe fælgenes mekaniske egenskaber.
Bilen er altid udstyret med for- og baghjul af forskellig størrelse. Derfor kan forhjul ikke ombyttes med baghjul, og omvendt.
TILBEHØR KØBT AF BRUGEREN
Vær opmærksom ved montering af ekstra spoilere og ikke standardproducerede hjulkapsler: De kan nedsætte ventilationen af
bremserne og dermed funktionen under forhold med hårde gentagne opbremsninger, eller ved en lang nedkørsel. Sørg desuden for, at
intet forhindrer pedalernes vandring (måtter osv.).
KATALYSATOR
Under sin normale drift, når katalysatoren op på meget høje temperaturer. Bilen må derfor ikke parkeres over brændbart materiale
(græs, tørre blade, grannåle osv.): brandfare!
PAS PÅ
