Alfa Romeo 8C 2010 Notice d'entretien (in French)

2

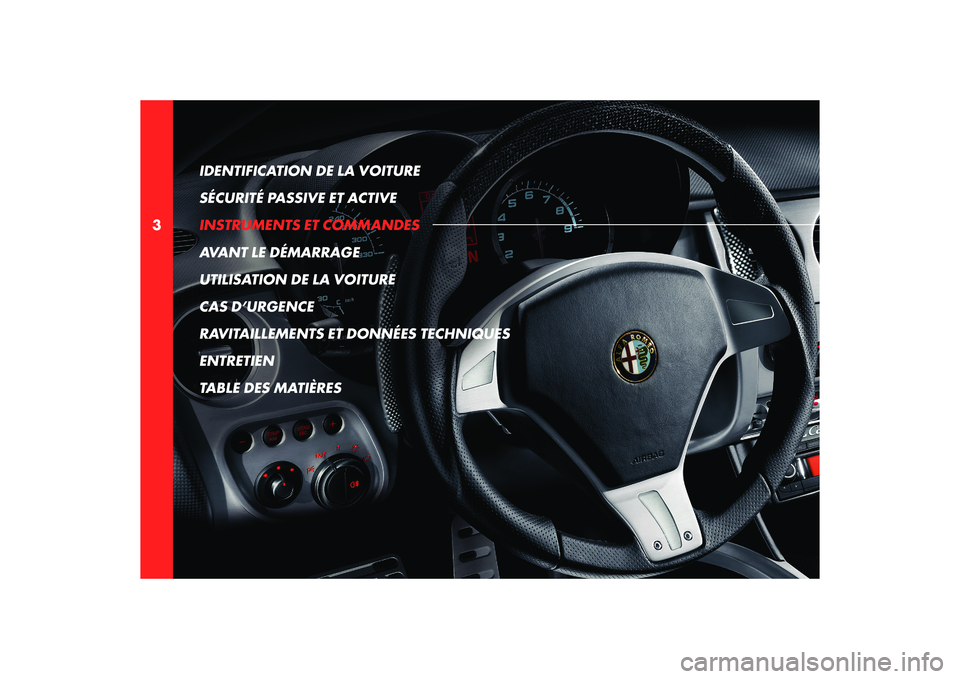

3IDENTIFICATION DE LA VOITURE
SÉCURITÉ PASSIVE ET ACTIVE
INSTRUMENTS ET COMMANDES
AVANT LE DÉMARRAGE
UTILISATION DE LA VOITURE
CAS D’URGENCE
RAVITAILLEMENTS ET DONNÉES TECHNIQUES
ENTRETIEN
TABLE DES MATIÈRES

3
INSTRUMENTS ET COMMANDES
Planche .............................................................................................................................. 42
Tableau de bord ................................................................................................................... 45
Af cheur à fonctions multiples con gurable .............................................................................. 46
Témoins et messages ...........................................................................................................60
Instruments et indicateurs .....................................................................................................66
Commandes ....................................................................................................................... 68
Équipements intérieurs ......................................................................................................... 72

42
3
PLANCHE
120
21
18
19
22
23
24
25
16
26272815
17
4
2
6
7
8
18
9
11
1
12
13
14
5
3
10

43
3
A
B
C
D
E
INSTRUMENTS ET COMMANDES
1)
Bouches latérales de climatisation
2)
Levier de rétrogradage DOWN
3)
Tableau de bord
4)
Bouche supérieure de climatisation
5)
Capteur de rayonnement solaire
6)
Airbag côté conducteur
7)
Levier de commande essuie-glaces/lave-
phares
8)
Levier d’embrayage rapports supérieurs UP
9)
Bouches centrales de climatisation
10)
Radio/navigateur
11)
Airbag côté passager
12)
Commandes de climatisation
13)
Bouches pour glaces latérales
14)
Boîte à gants
15)
Commandes centrales planche
16)
Levier de serrage/desserrage frein de
stationnement électrique
17)
Commutateur de démarrage/antivol de
direction
18)
Commande avertisseur sonore
19)
Levier de réglage hauteur et profondeur
volant
20)
Levier de commande Cruise Control,
clignotants
21)
Commandes à la gauche du volant
22)
Bouton de démarrage de la voiture
23)
Bouton d’embrayage marche arrière
24)
Bouton mode AUTO
25)
Bouton mode SPORT
26)
Bouton de désactivation VDC
27)
Bouton mode WET
28)
Bouton feux de détresseRéf. 15 Commandes centrales planche
A)
Commande lève-glaces avant gauche
B)
Commande de verrouillage centralisé
C)
Commande fonctions PARK OFF (voir la
page 137)
D)
Commande d’ouverture lunette
E)
Commande lève-glaces avant droit

44
3
A
B
C
D
F
C
D
E
B
A
AB
Commandes sur le toitA)
Désactivation capteur anti-soulèvement
dispositif d’antivol
B)
Désactivation capteurs volumétriques
dispositif d’antivol
C)
Microphone commandes vocales Radio/
Radio Navigateur
D)

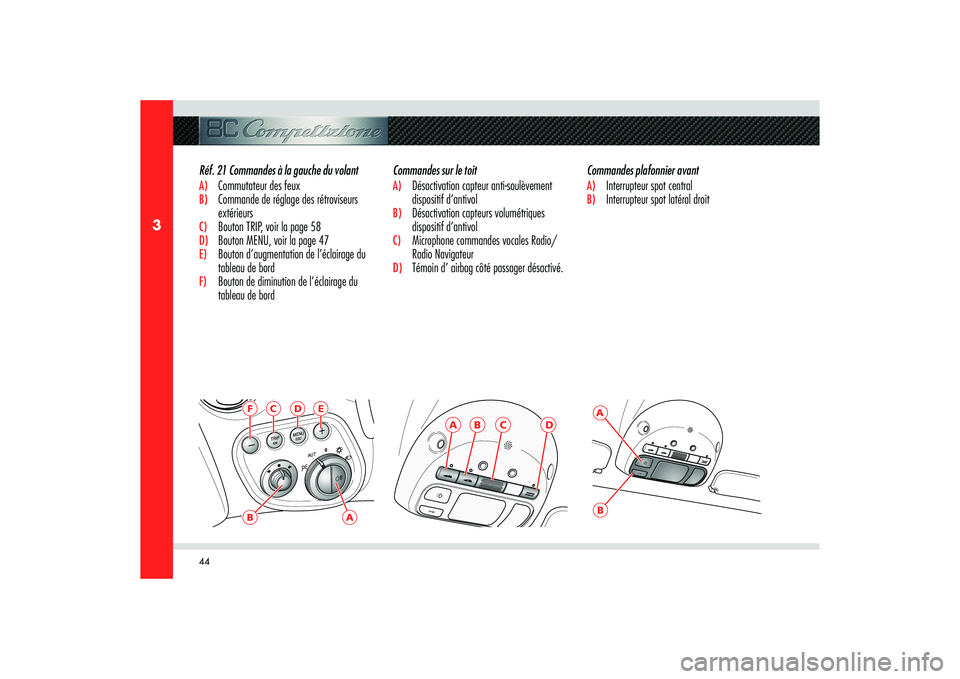

Témoin d’ airbag côté passager désactivé. Réf. 21 Commandes à la gauche du volant
A)
Commutateur des feux
B)
Commande de réglage des rétroviseurs
extérieurs
C)
Bouton TRIP, voir la page 58
D)
Bouton MENU, voir la page 47
E)
Bouton d’augmentation de l’éclairage du
tableau de bord
F)
Bouton de diminution de l’éclairage du
tableau de bordCommandes plafonnier avant
A)
Interrupteur spot central
B)
Interrupteur spot latéral droit

45
3
1
24
3
INSTRUMENTS ET COMMANDES
TABLEAU DE
BORD
1)
Tachymètre (Indicateur de vitesse)
2)
Témoins
3)
Compte-tours
4)
Af cheur à fonctions multiples con gurable

46
3
1354
27896
INFORMATIONS DANS
LA PAGE D’ÉCRAN
STANDARD1)
Heure ;
2)
Température extérieure
3)
Symbole de panne/information
4)
Compteur kilométrique partiel
5)
Compteur kilométrique total
6)
Information état boîte de vitesses Q-Select
7)
Température d’huile moteur
8)
Température liquide de refroidissement
9)
Indicateur niveau de carburant
La zone centrale de l’afficheur avec les
températures d’huile moteur, liquide de
refroidissement et le niveau de carburant reste
activée jusqu’à l’activation d’une fonction qui
AFFICHEUR À
FONCTIONS
MULTIPLES
CONFIGURABLEL’ “Afficheur à fonctions multiples configurable”
est en mesure d’afficher les informations utiles et
nécessaires pendant la conduite, et notamment :demande l’affichage sur l’afficheur ou d’autres
informations sur l’état de la voiture.
Avec la clé de contact tournée sur la position
MAR les informations suivantes sont
immédiatement affichées pendant un délai de 2
secondes :
- Montre ;
- Température d’air extérieur ;
- Date ;
- Compteur kilométrique total;
- Compteur kilométrique partiel;
- Informations boîte de vitesses Q-Select.
Deux secondes après avoir mis le contact, la
page d’écran standard sera automatiquement
affichée.

47
3
INSTRUMENTS ET COMMANDES
Avec la clé extraite (lors de l’ouverture d’au
moins une des portes avant), l’afficheur s’éclaire
et affiche pendant quelques secondes le logo Alfa
Romeo, l’heure, le compteur kilométrique total
et la température extérieure.Pression prolongée :
- mémorisation des modi cations con rmées
par l’impulsion brève et retour à la page
d’écran standard (ou à la page d’écran
activée avant la pression du bouton MENU).
TRIP
Pression brève :
- il active en succession les pages d’écran
TRIP A et B.
+/-
Pression brève :
- sélection des fonctions du menu de
réglage ;
- ajustage/réglage des fonctions du menu de
réglage. BOUTONS DE
COMMANDE
MENU
Pression brève :
- avec la voiture à l’arrêt, le menu de réglage
complet s’af che ;
- avec la voiture en marche, le menu de
réglage réduit s’af che ;
- validation de la fonction sélectionnée ;
- validation du réglage/modi cation et retour
à la page d’écran du menu principal (la
même option) ;
- si la page d’écran TRIP est af chée, on
revient à la page d’écran principale.

48
3
Sélection d’une option du menu principal avec
sous-menu :
- une brève pression du bouton MENU on
peut af cher la première option du sous-
menu :
- en appuyant sur les boutons + o – des
pressions simples permettent de parcourir
toute la liste des options du sous-menu ;
- une brève pression du bouton MENU on
peut sélectionner l’option du sous-menu
af ché et entrer dans le menu de réglage
correspondant ;
- en appuyant sur les boutons + o
– des pressions simples permettent de
sélectionner le nouveau réglage de cette
option du sous-menu ;
- une brève pression du bouton MENU on
peut mémoriser le réglage et, en même
temps, revenir à la même option du sous-
menu sélectionnée auparavant. MENU DE RÉGLAGE
Un menu de réglage permet d’effectuer, en
appuyant sur le bouton MENU et +/
–, les
réglages et/ou les ajustages décrits aux pages
suivantes.
Le menu de réglage peut être activé par une
brève pression sur le bouton MENU.
Ce menu comprend une série de fonctions
disposées de manière “circulaire”.
Avec la voiture en marche, pour des raisons de
sécurité, on peut entrer exclusivement dans le
menu réduit (réglage “Lim. Vitesse”).
Avec la voiture à l’arrêt, on peut entrer dans le
menu complet.Sélection d’une option du menu principal sans
sous-menu :
- une brève pression du bouton MENU permet
de sélectionner le réglage du menu principal
que l’on souhaite modi er ;
- en appuyant sur les boutons + o – (pression
simple), l’on peut sélectionner un
réglage différent ;
- une brève pression du bouton MENU on peut
mémoriser le réglage et, en même temps,
revenir à la même option du menu principal
sélectionnée auparavant.
