Alfa Romeo Brera/Spider 2006 Betriebsanleitung (in German)

189
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

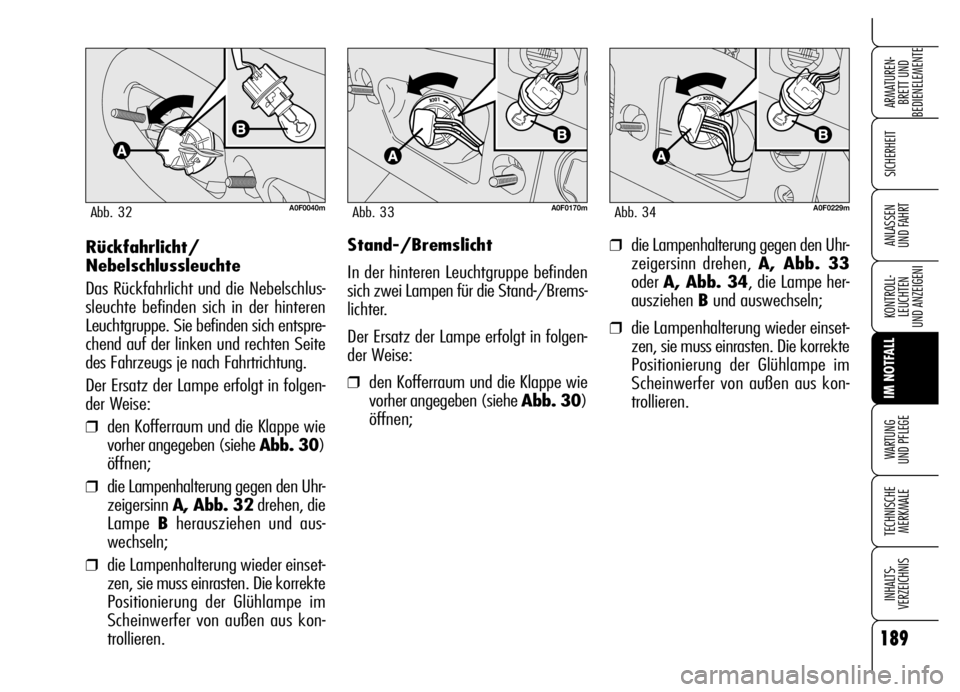

UND FAHRTRückfahrlicht/
Nebelschlussleuchte
Das Rückfahrlicht und die Nebelschlus-
sleuchte befinden sich in der hinteren
Leuchtgruppe. Sie befinden sich entspre-
chend auf der linken und rechten Seite
des Fahrzeugs je nach Fahrtrichtung.
Der Ersatz der Lampe erfolgt in folgen-
der Weise:
❒den Kofferraum und die Klappe wie
vorher angegeben (siehe Abb. 30)
öffnen;
❒die Lampenhalterung gegen den Uhr-
zeigersinn A, Abb. 32drehen, die
Lampe Bherausziehen und aus-
wechseln;
❒die Lampenhalterung wieder einset-
zen, sie muss einrasten. Die korrekte
Positionierung der Glühlampe im
Scheinwerfer von außen aus kon-
trollieren.
A0F0040mAbb. 32A0F0229mAbb. 34
Stand-/Bremslicht
In der hinteren Leuchtgruppe befinden
sich zwei Lampen für die Stand-/Brems-
lichter.
Der Ersatz der Lampe erfolgt in folgen-
der Weise:
❒den Kofferraum und die Klappe wie
vorher angegeben (siehe Abb. 30)
öffnen;
A0F0170mAbb. 33
❒die Lampenhalterung gegen den Uhr-
zeigersinn drehen, A, Abb. 33
oder A, Abb. 34, die Lampe her-
ausziehen Bund auswechseln;
❒die Lampenhalterung wieder einset-
zen, sie muss einrasten. Die korrekte
Positionierung der Glühlampe im
Scheinwerfer von außen aus kon-
trollieren.

190
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

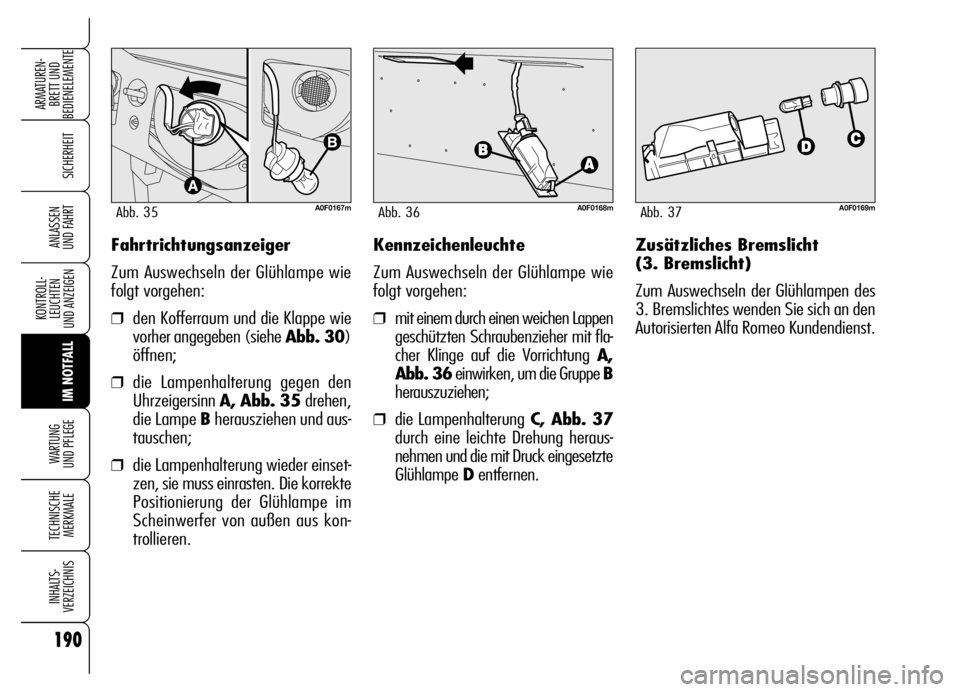

UND FAHRTFahrtrichtungsanzeiger
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒den Kofferraum und die Klappe wie
vorher angegeben (siehe Abb. 30)
öffnen;
❒die Lampenhalterung gegen den
Uhrzeigersinn A, Abb. 35 drehen,
die Lampe Bherausziehen und aus-
tauschen;
❒die Lampenhalterung wieder einset-
zen, sie muss einrasten. Die korrekte
Positionierung der Glühlampe im
Scheinwerfer von außen aus kon-
trollieren.
A0F0167mAbb. 35
Zusätzliches Bremslicht
(3. Bremslicht)
Zum Auswechseln der Glühlampen des
3. Bremslichtes wenden Sie sich an den
Autorisierten Alfa Romeo Kundendienst. Kennzeichenleuchte
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒mit einem durch einen weichen Lappen
geschützten Schraubenzieher mit fla-
cher Klinge auf die Vorrichtung A,
Abb. 36einwirken, um die Gruppe B
herauszuziehen;
❒die LampenhalterungC, Abb. 37
durch eine leichte Drehung heraus-
nehmen und die mit Druck eingesetzte
Glühlampe Dentfernen.
A0F0168mAbb. 36A0F0169mAbb. 37

191
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

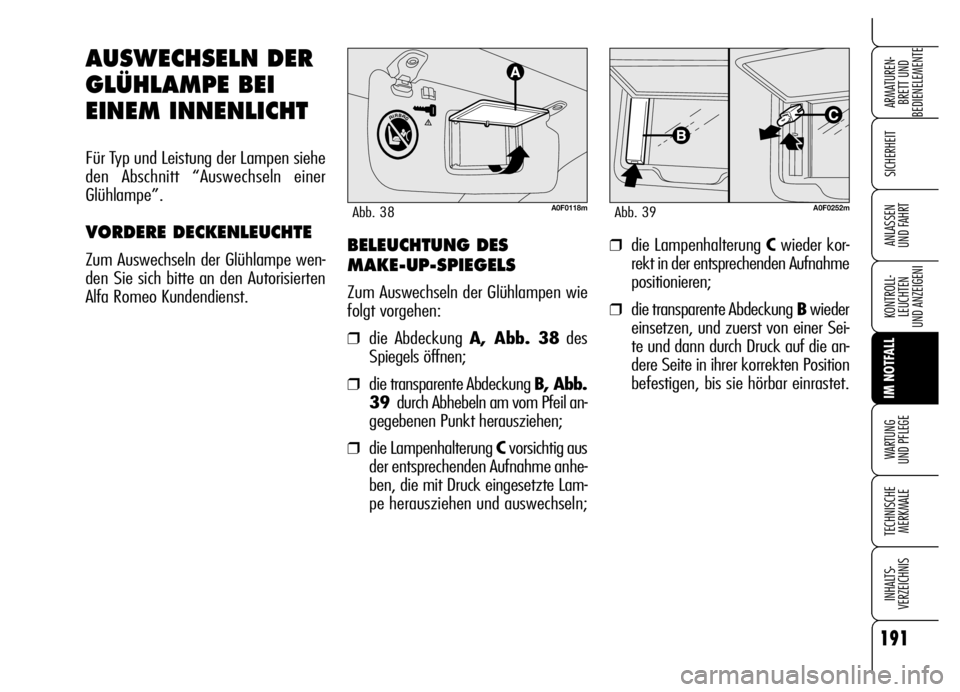

AUSWECHSELN DER
GLÜHLAMPE BEI
EINEM INNENLICHT
Für Typ und Leistung der Lampen siehe
den Abschnitt “Auswechseln einer
Glühlampe”.
VORDERE DECKENLEUCHTE
Zum Auswechseln der Glühlampe wen-
den Sie sich bitte an den Autorisierten
Alfa Romeo Kundendienst.BELEUCHTUNG DES
MAKE-UP-SPIEGELS
Zum Auswechseln der Glühlampen wie
folgt vorgehen:
❒die Abdeckung A, Abb. 38des
Spiegels öffnen;
❒die transparente Abdeckung B, Abb.
39durch Abhebeln am vom Pfeil an-
gegebenen Punkt herausziehen;
❒die Lampenhalterung Cvorsichtig aus
der entsprechenden Aufnahme anhe-
ben, die mit Druck eingesetzte Lam-
pe herausziehen und auswechseln;
❒die Lampenhalterung Cwieder kor-
rekt in der entsprechenden Aufnahme
positionieren;
❒die transparente Abdeckung Bwieder
einsetzen, und zuerst von einer Sei-
te und dann durch Druck auf die an-
dere Seite in ihrer korrekten Position
befestigen, bis sie hörbar einrastet.
A0F0118mAbb. 38A0F0252mAbb. 39

192
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT❒die Abdeckung B, Abb. 41auf der
LampeA, Abb. 40wieder
schließen;
❒die Lampe wieder einsetzen, und zu-
erst von einer Seite und dann durch
Druck auf die andere Seite in ihrer
korrekten Position befestigen, bis sie
hörbar einrastet.

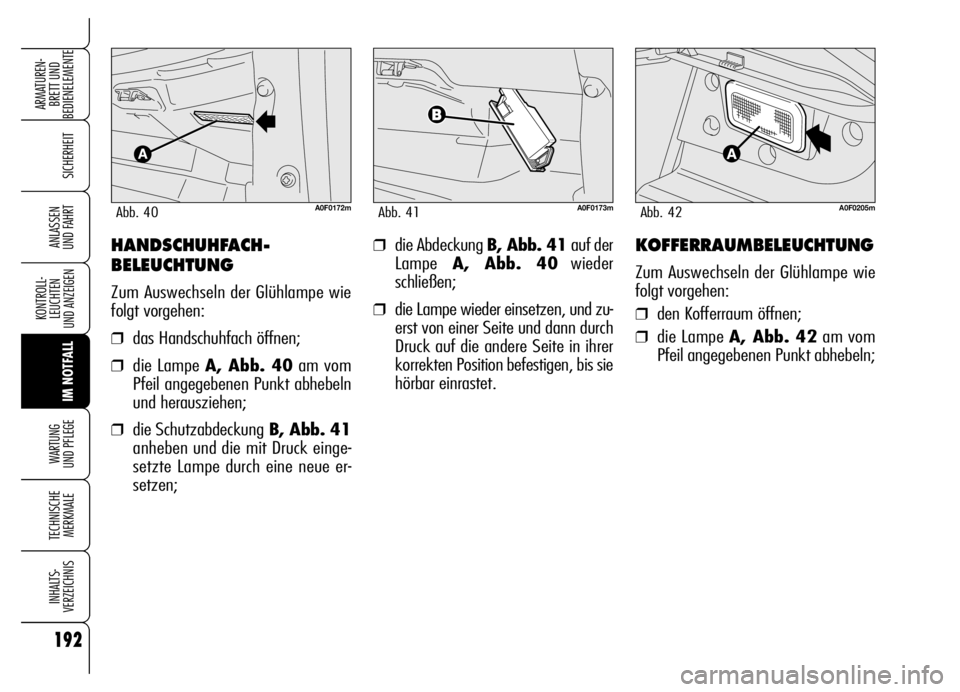

HANDSCHUHFACH-
BELEUCHTUNG
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒das Handschuhfach öffnen;
❒die Lampe A, Abb. 40am vom
Pfeil angegebenen Punkt abhebeln
und herausziehen;
❒die SchutzabdeckungB, Abb. 41
anheben und die mit Druck einge-
setzte Lampe durch eine neue er-
setzen;
A0F0172mAbb. 40A0F0173mAbb. 41
KOFFERRAUMBELEUCHTUNG
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒den Kofferraum öffnen;
❒die Lampe A, Abb. 42am vom
Pfeil angegebenen Punkt abhebeln;
A0F0205mAbb. 42

193
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

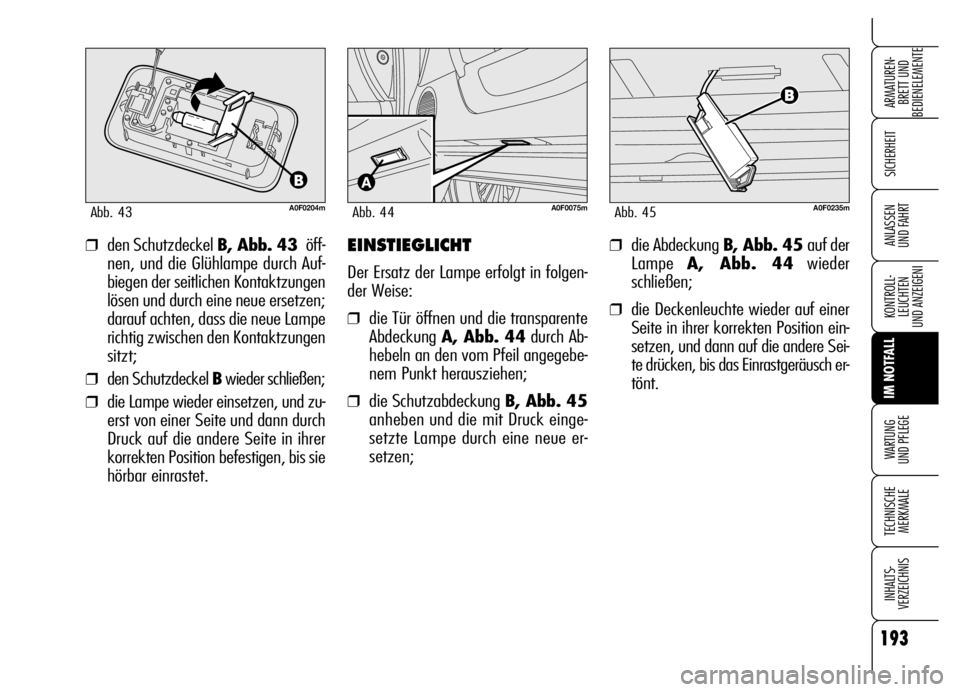

A0F0204mAbb. 43
❒den Schutzdeckel B, Abb. 43 öff-
nen, und die Glühlampe durch Auf-
biegen der seitlichen Kontaktzungen
lösen und durch eine neue ersetzen;
darauf achten, dass die neue Lampe
richtig zwischen den Kontaktzungen
sitzt;
❒den Schutzdeckel Bwieder schließen;
❒die Lampe wieder einsetzen, und zu-
erst von einer Seite und dann durch
Druck auf die andere Seite in ihrer
korrekten Position befestigen, bis sie
hörbar einrastet.
EINSTIEGLICHT
Der Ersatz der Lampe erfolgt in folgen-
der Weise:
❒die Tür öffnen und die transparente
Abdeckung A, Abb. 44durch Ab-
hebeln an den vom Pfeil angegebe-
nem Punkt herausziehen;
❒die Schutzabdeckung B, Abb. 45
anheben und die mit Druck einge-
setzte Lampe durch eine neue er-
setzen;
A0F0075mAbb. 44
❒die Abdeckung B, Abb. 45 auf der
Lampe A, Abb. 44wieder
schließen;
❒die Deckenleuchte wieder auf einer
Seite in ihrer korrekten Position ein-
setzen, und dann auf die andere Sei-
te drücken, bis das Einrastgeräusch er-
tönt.
A0F0235mAbb. 45

194
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
A0F0119mAbb. 46
Eine defekte Sicherung
darf niemals durch Me-
talldrähte oder andere
Materialien ersetzt werden.
Die Sicherung darf nie-
mals durch eine neue
mit höherer Stromstärke er-
setzt werden: Brandgefahr.
ZUR BEACHTUNG
Wenn eine Hauptsiche-
rung (MEGA-FUSE,
MAXI-FUSE) durchgebrannt
ist, wenden Sie sich an den Au-
torisierten Alfa Romeo Kun-
dendienst. Vor dem Auswech-
seln einer Sicherung muss man
sich vergewissern, dass der
Zündschlüssel abgezogen ist
und/oder alle Verbraucher
ausgeschaltet sind.
ZUR BEACHTUNG
Sollte die Sicherung er-
neut durchbrennen,
wenden Sie sich an den Auto-
risierten Alfa Romeo Kunden-
dienst.
ZUR BEACHTUNG
AUSWECHSELN DER
SICHERUNGEN
ALLGEMEINES
Die Sicherung ist ein Schutzelement für
elektrische Schaltkreise, das bei De-
fekten oder unsachgemäßen Eingriffen
an einem Schaltkreis durchbrennt.
Wenn eine Vorrichtung nicht funktioniert,
muss man deshalb zuerst die entspre-
chende Sicherung überprüfen. Das Lei-
terelement darf nicht unterbrochen sein.
Anderenfalls muss die durchgebrannte
Sicherung durch eine andere mit dem
gleichen Amperewert (gleiche Farbe)
ausgewechselt werden.
A:unversehrte Sicherung
B:Sicherung mit unterbrochenem Si-
cherungselement.
Die durchgebrannte Sicherung ist mit der
Pinzette Cherauszunehmen, die sich
auf dem Sicherungsverteiler des Arma-
turenbretts befindet.

195
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRTZUGANG ZU DEN
SICHERUNGEN
Die Sicherungen des Fahrzeugs sind auf
vier Verteiler aufgeteilt, die sich auf dem
Armaturenbrett, auf dem Pluspol der
Batterie, neben der Batterie und im Kof-
ferraum befinden (linke Seite).
Verteiler im Armaturenbrett
Für den Zugang zu den Sicherungen ist
die Schraube A, Abb. 47abzu-
schrauben und die Schutzverkleidung B
zu entfernen.
A0F0157mAbb. 47
A0F0124mAbb. 48

196
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

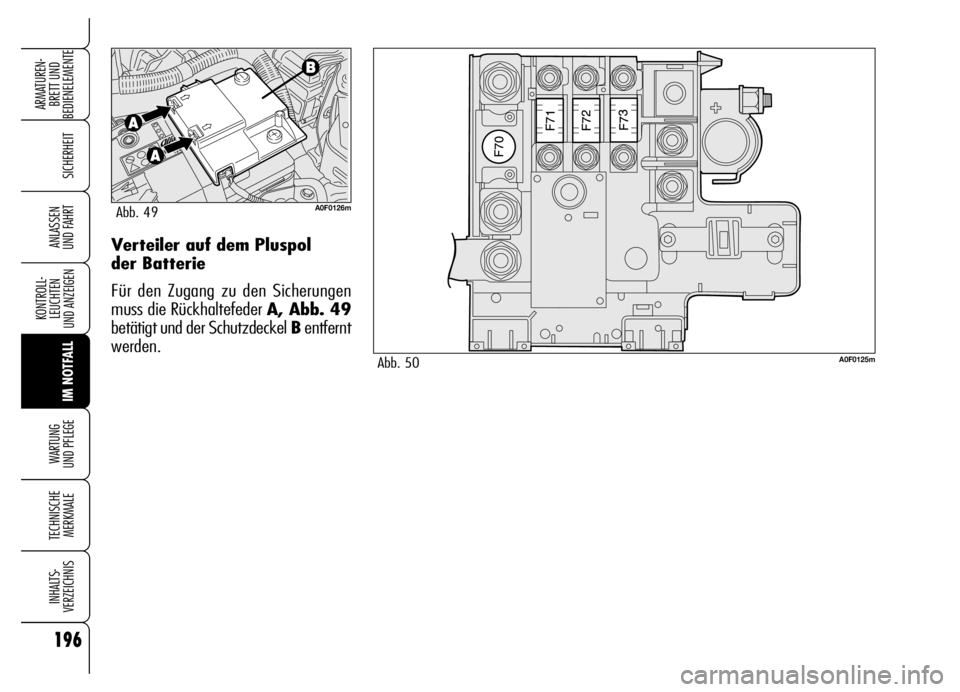

UND FAHRTVerteiler auf dem Pluspol
der Batterie
Für den Zugang zu den Sicherungen
muss die Rückhaltefeder A, Abb. 49
betätigt und der Schutzdeckel Bentfernt
werden.
A0F0126mAbb. 49
A0F0125mAbb. 50

197
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

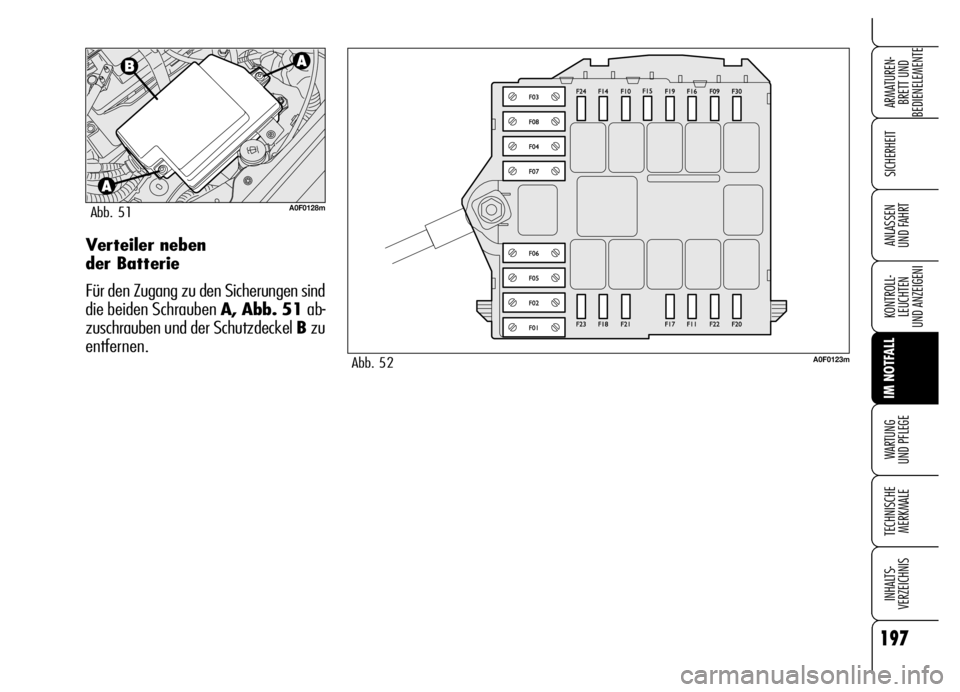

UND FAHRTVerteiler neben
der Batterie
Für den Zugang zu den Sicherungen sind
die beiden Schrauben A, Abb. 51 ab-
zuschrauben und der Schutzdeckel B zu
entfernen.
A0F0128mAbb. 51
A0F0123mAbb. 52

198
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

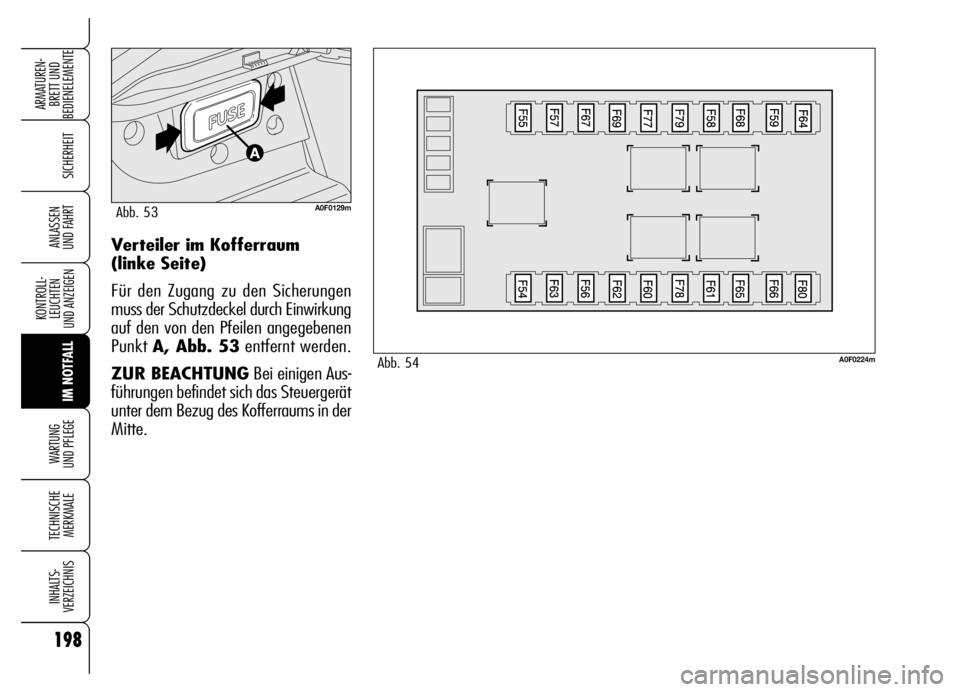

UND FAHRTVerteiler im Kofferraum
(linke Seite)
Für den Zugang zu den Sicherungen
muss der Schutzdeckel durch Einwirkung
auf den von den Pfeilen angegebenen
Punkt A, Abb. 53entfernt werden.
ZUR BEACHTUNGBei einigen Aus-
führungen befindet sich das Steuergerät
unter dem Bezug des Kofferraums in der
Mitte.
A0F0129mAbb. 53
A0F0224mAbb. 54
