Alfa Romeo Brera/Spider 2006 Libretto Uso Manutenzione (in Italian)

99
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

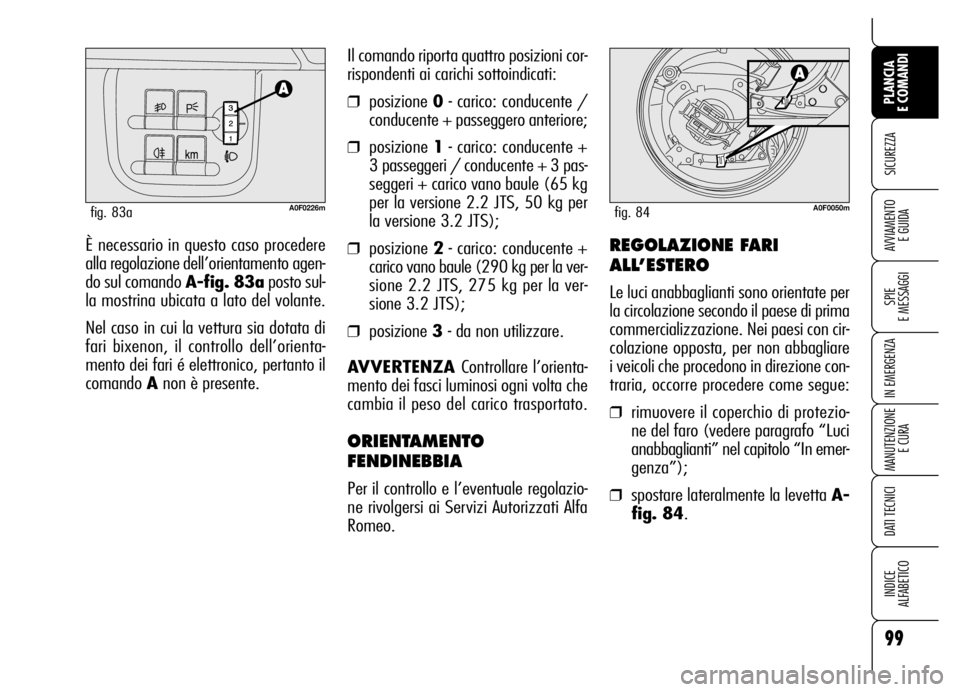

E GUIDAÈ necessario in questo caso procedere
alla regolazione dell’orientamento agen-
do sul comando A-fig. 83aposto sul-
la mostrina ubicata a lato del volante.
Nel caso in cui la vettura sia dotata di
fari bixenon, il controllo dell’orienta-
mento dei fari é elettronico, pertanto il
comando Anon è presente.Il comando riporta quattro posizioni cor-
rispondenti ai carichi sottoindicati:
❒posizione 0- carico: conducente /
conducente + passeggero anteriore;
❒posizione 1- carico: conducente +
3 passeggeri / conducente + 3 pas-
seggeri + carico vano baule (65 kg
per la versione 2.2 JTS, 50 kg per
la versione 3.2 JTS);
❒posizione 2- carico: conducente +
carico vano baule (290 kg per la ver-
sione 2.2 JTS, 275 kg per la ver-
sione 3.2 JTS);
❒posizione 3 - da non utilizzare.
AVVERTENZA Controllare l’orienta-
mento dei fasci luminosi ogni volta che
cambia il peso del carico trasportato.
ORIENTAMENTO
FENDINEBBIA
Per il controllo e l’eventuale regolazio-
ne rivolgersi ai Servizi Autorizzati Alfa
Romeo.
A0F0226mfig. 83a
REGOLAZIONE FARI
ALL’ESTERO
Le luci anabbaglianti sono orientate per
la circolazione secondo il paese di prima
commercializzazione. Nei paesi con cir-
colazione opposta, per non abbagliare
i veicoli che procedono in direzione con-
traria, occorre procedere come segue:
❒rimuovere il coperchio di protezio-
ne del faro (vedere paragrafo “Luci
anabbaglianti” nel capitolo “In emer-
genza”);
❒spostare lateralmente la levetta A-
fig. 84.
A0F0050mfig. 84

100
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

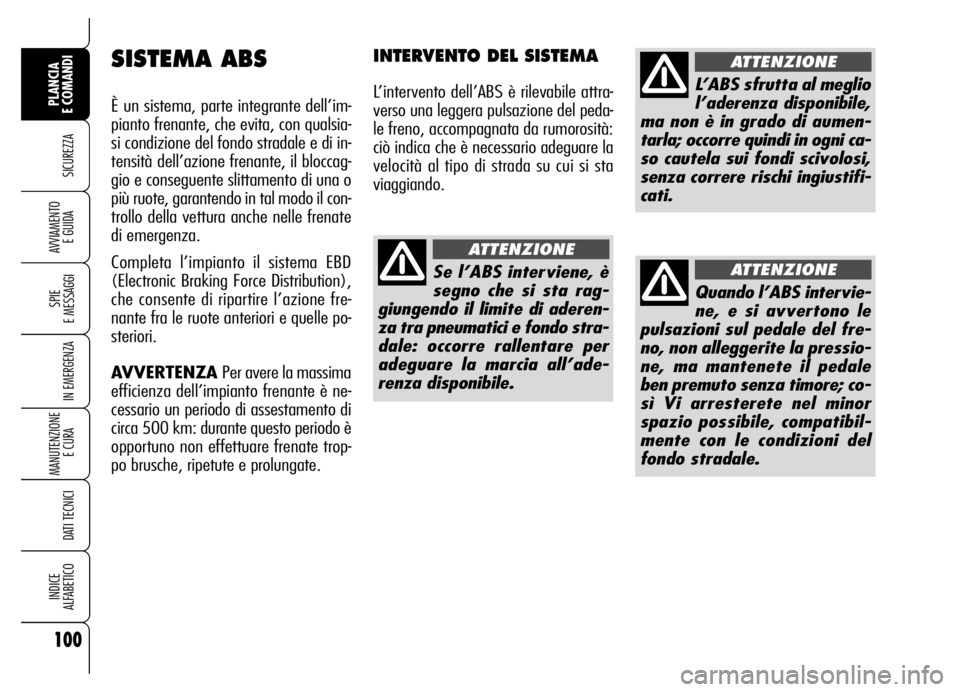

SISTEMA ABS
È un sistema, parte integrante dell’im-
pianto frenante, che evita, con qualsia-
si condizione del fondo stradale e di in-
tensità dell’azione frenante, il bloccag-
gio e conseguente slittamento di una o
più ruote, garantendo in tal modo il con-
trollo della vettura anche nelle frenate
di emergenza.
Completa l’impianto il sistema EBD
(Electronic Braking Force Distribution),
che consente di ripartire l’azione fre-
nante fra le ruote anteriori e quelle po-
steriori.
AVVERTENZA Per avere la massima
efficienza dell’impianto frenante è ne-
cessario un periodo di assestamento di
circa 500 km: durante questo periodo è
opportuno non effettuare frenate trop-
po brusche, ripetute e prolungate.
INTERVENTO DEL SISTEMA
L’intervento dell’ABS è rilevabile attra-
verso una leggera pulsazione del peda-
le freno, accompagnata da rumorosità:
ciò indica che è necessario adeguare la
velocità al tipo di strada su cui si sta
viaggiando.
Se l’ABS interviene, è
segno che si sta rag-
giungendo il limite di aderen-
za tra pneumatici e fondo stra-
dale: occorre rallentare per
adeguare la marcia all’ade-
renza disponibile.
ATTENZIONE
L’ABS sfrutta al meglio
l’aderenza disponibile,
ma non è in grado di aumen-
tarla; occorre quindi in ogni ca-
so cautela sui fondi scivolosi,
senza correre rischi ingiustifi-
cati.
ATTENZIONE
Quando l’ABS intervie-
ne, e si avvertono le
pulsazioni sul pedale del fre-
no, non alleggerite la pressio-
ne, ma mantenete il pedale
ben premuto senza timore; co-
sì Vi arresterete nel minor
spazio possibile, compatibil-
mente con le condizioni del
fondo stradale.
ATTENZIONE

101
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

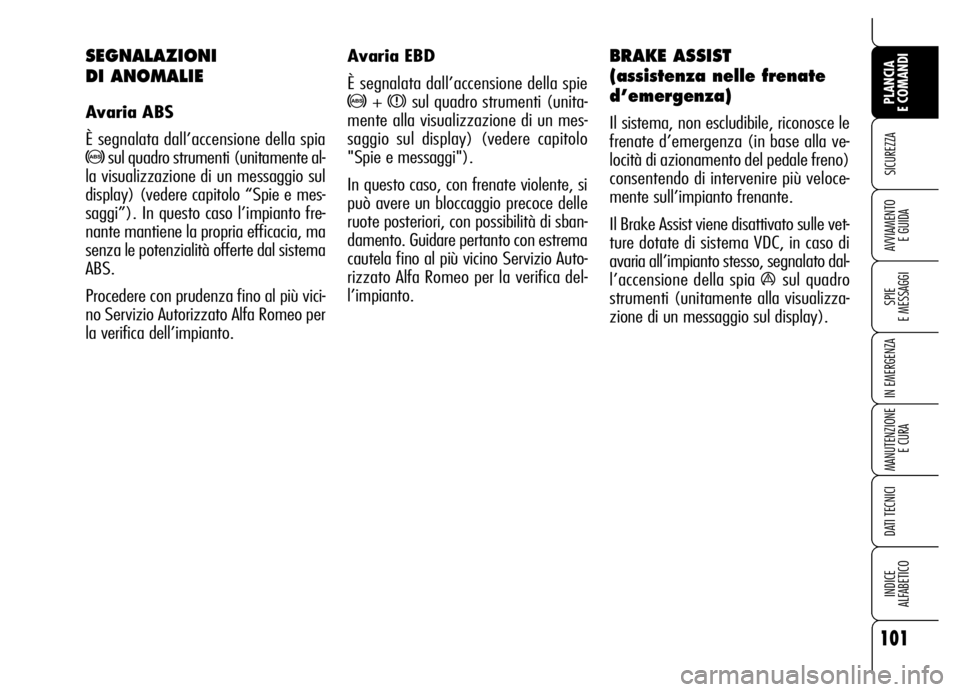

Avaria EBD
È segnalata dall’accensione della spie
>+ xsul quadro strumenti (unita-
mente alla visualizzazione di un mes-
saggio sul display) (vedere capitolo
"Spie e messaggi").
In questo caso, con frenate violente, si
può avere un bloccaggio precoce delle
ruote posteriori, con possibilità di sban-
damento. Guidare pertanto con estrema
cautela fino al più vicino Servizio Auto-
rizzato Alfa Romeo per la verifica del-
l’impianto.
BRAKE ASSIST
(assistenza nelle frenate
d’emergenza)
Il sistema, non escludibile, riconosce le
frenate d’emergenza (in base alla ve-
locità di azionamento del pedale freno)
consentendo di intervenire più veloce-
mente sull’impianto frenante.
Il Brake Assist viene disattivato sulle vet-
ture dotate di sistema VDC, in caso di
avaria all’impianto stesso, segnalato dal-
l’accensione della spia
ásul quadro
strumenti (unitamente alla visualizza-
zione di un messaggio sul display).
SEGNALAZIONI
DI ANOMALIE
Avaria ABS
È segnalata dall’accensione della spia
>sul quadro strumenti (unitamente al-
la visualizzazione di un messaggio sul
display) (vedere capitolo “Spie e mes-
saggi”). In questo caso l’impianto fre-
nante mantiene la propria efficacia, ma
senza le potenzialità offerte dal sistema
ABS.
Procedere con prudenza fino al più vici-
no Servizio Autorizzato Alfa Romeo per
la verifica dell’impianto.

102
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

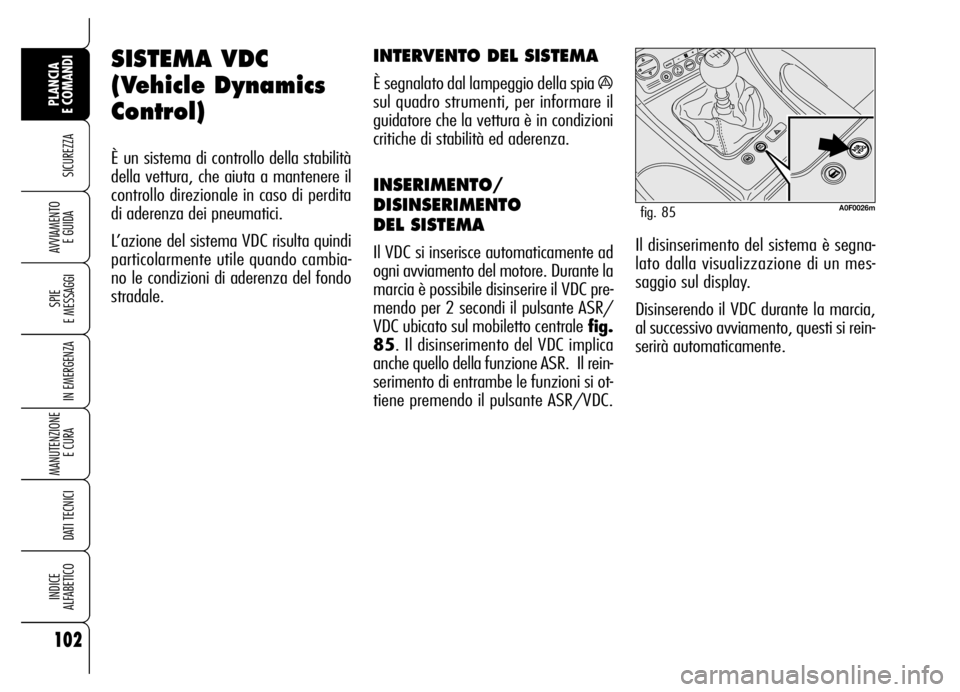

SISTEMA VDC
(Vehicle Dynamics
Control)
È un sistema di controllo della stabilità
della vettura, che aiuta a mantenere il
controllo direzionale in caso di perdita
di aderenza dei pneumatici.
L’azione del sistema VDC risulta quindi
particolarmente utile quando cambia-
no le condizioni di aderenza del fondo
stradale.
INTERVENTO DEL SISTEMA
È segnalato dal lampeggio della spia á
sul quadro strumenti, per informare il
guidatore che la vettura è in condizioni
critiche di stabilità ed aderenza.
INSERIMENTO/
DISINSERIMENTO
DEL SISTEMA
Il VDC si inserisce automaticamente ad
ogni avviamento del motore. Durante la
marcia è possibile disinserire il VDC pre-
mendo per 2 secondi il pulsante ASR/
VDC ubicato sul mobiletto centrale fig.
85. Il disinserimento del VDC implica
anche quello della funzione ASR. Il rein-
serimento di entrambe le funzioni si ot-
tiene premendo il pulsante ASR/VDC.Il disinserimento del sistema è segna-
lato dalla visualizzazione di un mes-
saggio sul display.
Disinserendo il VDC durante la marcia,
al successivo avviamento, questi si rein-
serirà automaticamente.
A0F0026mfig. 85

103
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Le prestazioni del si-
stema VDC non devono
indurre il conducente a corre-
re rischi inutili e non giustifi-
cati. La condotta di guida
dev’essere sempre adeguata
alle condizioni del fondo stra-
dale,alla visibilità ed al traf-
fico. La responsabilità per la si-
curezza stradale spetta sem-
pre e comunque al conducente.
ATTENZIONE
Durante l’eventuale uti-
lizzo del ruotino di scor-
ta (ove previsto) il sistema
VDC continua a funzionare. Te-
nere comunque presente che il
ruotino di scorta, avendo di-
mensioni inferiori rispetto al
normale pneumatico presenta
una minore aderenza rispetto
agli altri pneumatici della vet-
tura.
ATTENZIONE
Per il corretto funzio-
namento del sistema
VDC è indispensabile che i
pneumatici siano della stessa
marca e dello stesso tipo su
tutte le ruote, in perfette con-
dizioni e soprattutto del tipo,
marca e dimensioni prescritte.
ATTENZIONE

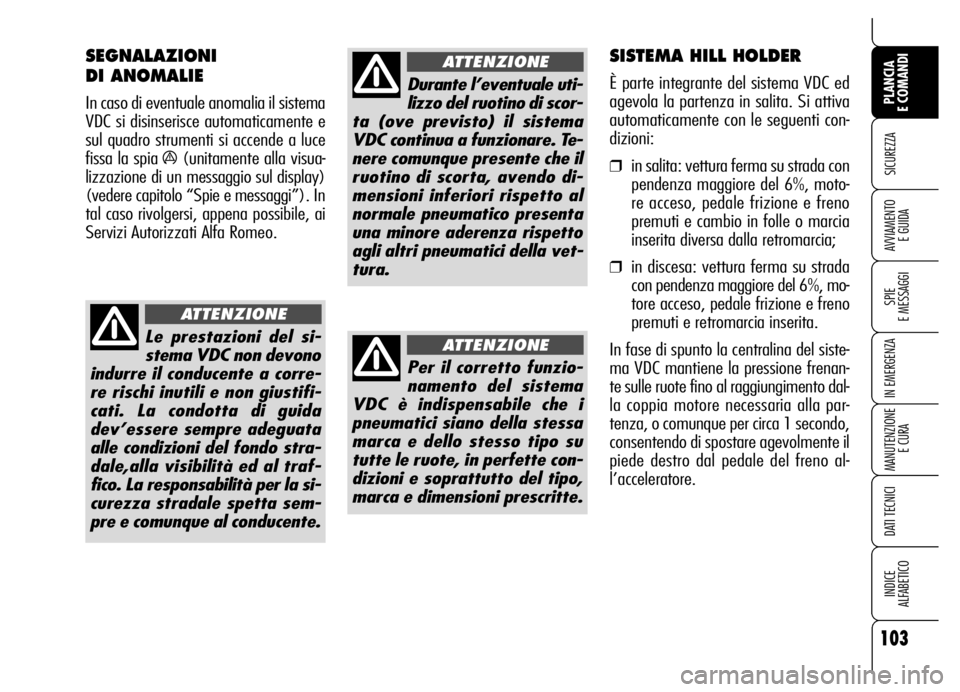

SISTEMA HILL HOLDER
È parte integrante del sistema VDC ed
agevola la partenza in salita. Si attiva
automaticamente con le seguenti con-
dizioni:
❒in salita: vettura ferma su strada con
pendenza maggiore del 6%, moto-
re acceso, pedale frizione e freno
premuti e cambio in folle o marcia
inserita diversa dalla retromarcia;
❒in discesa: vettura ferma su strada
con pendenza maggiore del 6%, mo-
tore acceso, pedale frizione e freno
premuti e retromarcia inserita.
In fase di spunto la centralina del siste-
ma VDC mantiene la pressione frenan-
te sulle ruote fino al raggiungimento dal-
la coppia motore necessaria alla par-
tenza, o comunque per circa 1 secondo,
consentendo di spostare agevolmente il
piede destro dal pedale del freno al-
l’acceleratore.
SEGNALAZIONI
DI ANOMALIE
In caso di eventuale anomalia il sistema
VDC si disinserisce automaticamente e
sul quadro strumenti si accende a luce
fissa la spia
á(unitamente alla visua-
lizzazione di un messaggio sul display)
(vedere capitolo “Spie e messaggi”). In
tal caso rivolgersi, appena possibile, ai
Servizi Autorizzati Alfa Romeo.

L’azione del sistema ASR risulta parti-
colarmente utile nelle seguenti condi-
zioni:
❒slittamento in curva della ruota in-
terna, dovuto alle variazioni dina-
miche del carico o all’eccessiva ac-
celerazione;
❒eccessiva potenza trasmessa alle
ruote, anche in relazione alle condi-
zioni del fondo stradale;
❒accelerazione su fondi sdrucciolevo-
li, innevati o ghiacciati;
❒perdita di aderenza su fondo ba-
gnato (aquaplaning). Trascorso tale tempo, senza che sia sta-
ta effettuata la partenza, il sistema si
disattiva automaticamente rilasciando
gradualmente la pressione frenante.
Durante questa fase di rilascio è possi-
bile percepire un tipico rumore di sgan-
cio meccanico dei freni, che indica l’im-
minente movimento della vettura.
Segnalazioni di anomalie
Un’eventuale anomalia del sistema è se-
gnalata dalla visualizzazione di un mes-
saggio sul display (vedere capitolo “Spie
e messaggi”).
AVVERTENZA Il sistema Hill Holder
non è un freno di stazionamento, per-
tanto non abbandonare la vettura sen-
za aver azionato il freno a mano, spen-
to il motore ed inserito la prima mar-
cia.
104
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Le prestazioni del si-
stema non devono in-
durre il conducente a correre
rischi inutili e non giustificati.
La condotta di guida dev’es-
sere sempre adeguata alle con-
dizioni del fondo stradale, al-
la visibilità ed al traffico. La
responsabilità per la sicurezza
stradale spetta sempre e co-
munque al conducente.
ATTENZIONE
SISTEMA ASR
(AntiSlip Regulation)
È parte integrante del sistema VDC e
controlla la vettura ed interviene auto-
maticamente in caso di slittamento di
una od entrambe le ruote motrici.
In funzione delle condizioni di slitta-
mento, vengono attivati due differenti
sistemi di controllo:
❒se lo slittamento interessa entram-
be le ruote motrici, l’ASR interviene
riducendo la potenza trasmessa dal
motore;
❒se lo slittamento riguarda solo una
delle ruote motrici, l’ASR interviene
frenando automaticamente la ruota
che slitta.

105
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

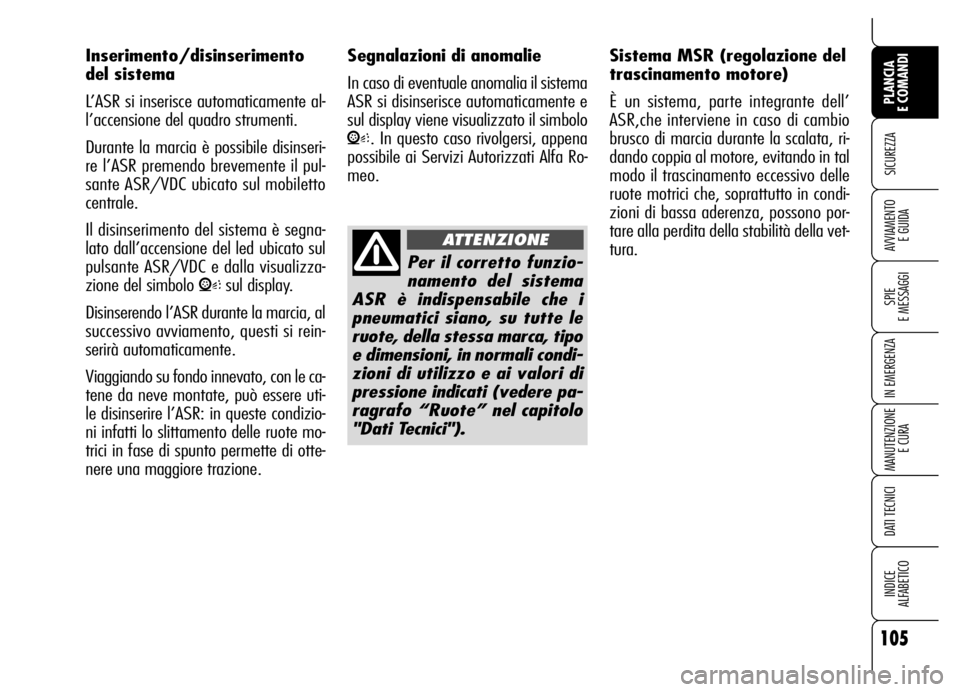

Inserimento/disinserimento
del sistema
L’ASR si inserisce automaticamente al-
l’accensione del quadro strumenti.
Durante la marcia è possibile disinseri-
re l’ASR premendo brevemente il pul-
sante ASR/VDC ubicato sul mobiletto
centrale.
Il disinserimento del sistema è segna-
lato dall’accensione del led ubicato sul
pulsante ASR/VDC e dalla visualizza-
zione del simbolo
Vsul display.
Disinserendo l’ASR durante la marcia, al
successivo avviamento, questi si rein-
serirà automaticamente.
Viaggiando su fondo innevato, con le ca-
tene da neve montate, può essere uti-
le disinserire l’ASR: in queste condizio-
ni infatti lo slittamento delle ruote mo-
trici in fase di spunto permette di otte-
nere una maggiore trazione.Sistema MSR (regolazione del
trascinamento motore)
È un sistema, parte integrante dell’
ASR,che interviene in caso di cambio
brusco di marcia durante la scalata, ri-
dando coppia al motore, evitando in tal
modo il trascinamento eccessivo delle
ruote motrici che, soprattutto in condi-
zioni di bassa aderenza, possono por-
tare alla perdita della stabilità della vet-
tura.
Per il corretto funzio-
namento del sistema
ASR è indispensabile che i
pneumatici siano, su tutte le
ruote, della stessa marca, tipo
e dimensioni, in normali condi-
zioni di utilizzo e ai valori di
pressione indicati (vedere pa-
ragrafo “Ruote” nel capitolo
"Dati Tecnici").
ATTENZIONE
Segnalazioni di anomalie
In caso di eventuale anomalia il sistema
ASR si disinserisce automaticamente e
sul display viene visualizzato il simbolo
V. In questo caso rivolgersi, appena
possibile ai Servizi Autorizzati Alfa Ro-
meo.

AUTORADIO
La vettura è equipaggiata di autoradio
con lettore di CD o CD MP3 (ove previ-
sto). Per quanto riguarda il funziona-
mento dell’autoradio far riferimento a
quanto riportato nel Supplemento alle-
gato al presente Libretto.
106
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

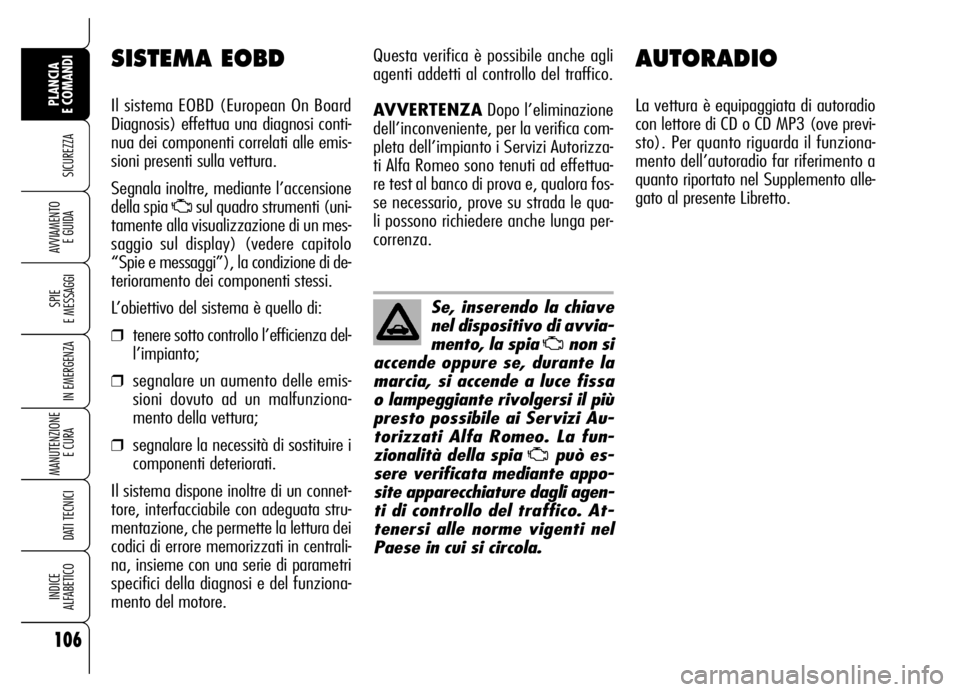

SISTEMA EOBD
Il sistema EOBD (European On Board
Diagnosis) effettua una diagnosi conti-
nua dei componenti correlati alle emis-
sioni presenti sulla vettura.
Segnala inoltre, mediante l’accensione
della spia
Usul quadro strumenti (uni-
tamente alla visualizzazione di un mes-
saggio sul display) (vedere capitolo
“Spie e messaggi”), la condizione di de-
terioramento dei componenti stessi.
L’obiettivo del sistema è quello di:
❒tenere sotto controllo l’efficienza del-
l’impianto;
❒segnalare un aumento delle emis-
sioni dovuto ad un malfunziona-
mento della vettura;
❒segnalare la necessità di sostituire i
componenti deteriorati.
Il sistema dispone inoltre di un connet-
tore, interfacciabile con adeguata stru-
mentazione, che permette la lettura dei
codici di errore memorizzati in centrali-
na, insieme con una serie di parametri
specifici della diagnosi e del funziona-
mento del motore.
Se, inserendo la chiave
nel dispositivo di avvia-
mento, la spia
Unon si
accende oppure se, durante la
marcia, si accende a luce fissa
o lampeggiante rivolgersi il più
presto possibile ai Servizi Au-
torizzati Alfa Romeo. La fun-
zionalità della spia
Upuò es-
sere verificata mediante appo-
site apparecchiature dagli agen-
ti di controllo del traffico. At-
tenersi alle norme vigenti nel
Paese in cui si circola.
Questa verifica è possibile anche agli
agenti addetti al controllo del traffico.
AVVERTENZADopo l’eliminazione
dell’inconveniente, per la verifica com-
pleta dell’impianto i Servizi Autorizza-
ti Alfa Romeo sono tenuti ad effettua-
re test al banco di prova e, qualora fos-
se necessario, prove su strada le qua-
li possono richiedere anche lunga per-
correnza.

107
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

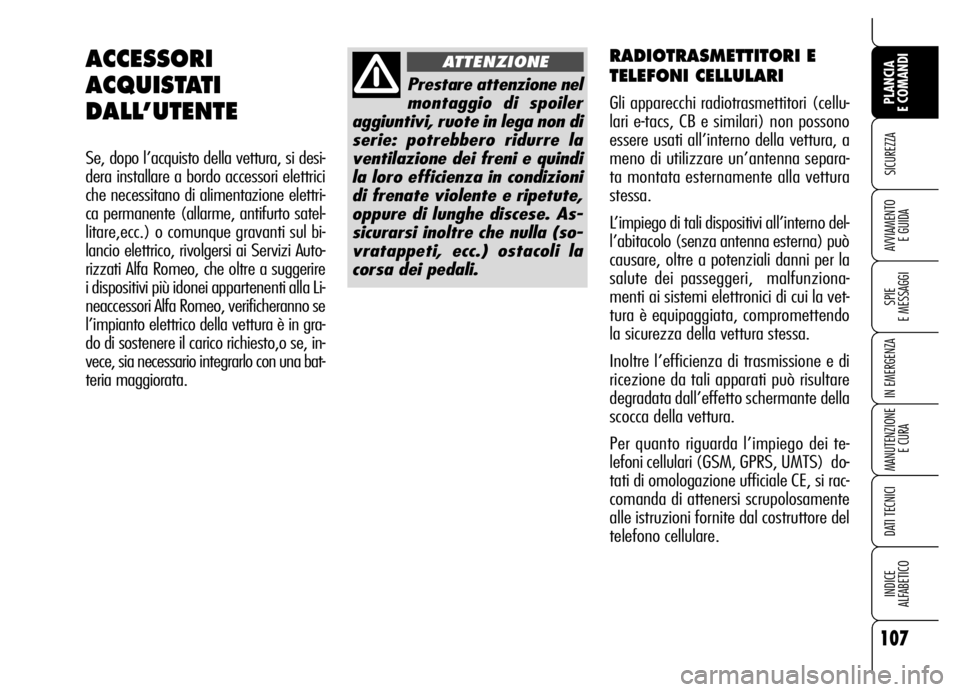

RADIOTRASMETTITORI E
TELEFONI CELLULARI
Gli apparecchi radiotrasmettitori (cellu-
lari e-tacs, CB e similari) non possono
essere usati all’interno della vettura, a
meno di utilizzare un’antenna separa-
ta montata esternamente alla vettura
stessa.
L’impiego di tali dispositivi all’interno del-
l’abitacolo (senza antenna esterna) può
causare, oltre a potenziali danni per la
salute dei passeggeri, malfunziona-
menti ai sistemi elettronici di cui la vet-
tura è equipaggiata, compromettendo
la sicurezza della vettura stessa.
Inoltre l’efficienza di trasmissione e di
ricezione da tali apparati può risultare
degradata dall’effetto schermante della
scocca della vettura.
Per quanto riguarda l’impiego dei te-
lefoni cellulari (GSM, GPRS, UMTS) do-
tati di omologazione ufficiale CE, si rac-
comanda di attenersi scrupolosamente
alle istruzioni fornite dal costruttore del
telefono cellulare.
ACCESSORI
ACQUISTATI
DALL’UTENTE
Se, dopo l’acquisto della vettura, si desi-
dera installare a bordo accessori elettrici
che necessitano di alimentazione elettri-
ca permanente (allarme, antifurto satel-
litare,ecc.) o comunque gravanti sul bi-
lancio elettrico, rivolgersi ai Servizi Auto-
rizzati Alfa Romeo, che oltre a suggerire
i dispositivi più idonei appartenenti alla Li-
neaccessori Alfa Romeo, verificheranno se
l’impianto elettrico della vettura è in gra-
do di sostenere il carico richiesto,o se, in-
vece, sia necessario integrarlo con una bat-
teria maggiorata.
Prestare attenzione nel
montaggio di spoiler
aggiuntivi, ruote in lega non di
serie: potrebbero ridurre la
ventilazione dei freni e quindi
la loro efficienza in condizioni
di frenate violente e ripetute,
oppure di lunghe discese. As-
sicurarsi inoltre che nulla (so-
vratappeti, ecc.) ostacoli la
corsa dei pedali.
ATTENZIONE

108
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

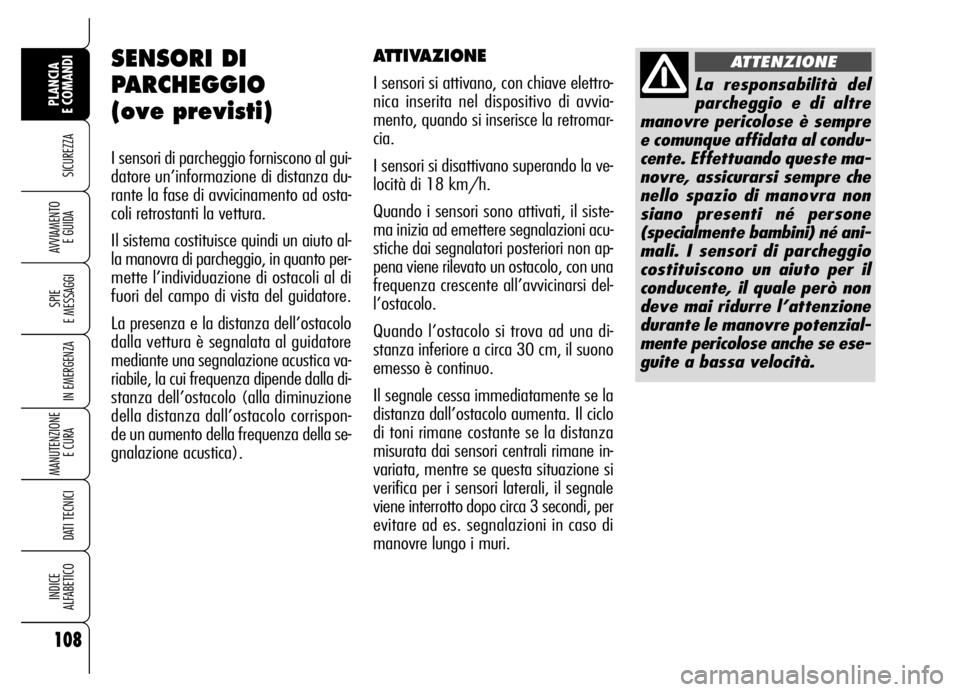

SENSORI DI
PARCHEGGIO
(ove previsti)
I sensori di parcheggio forniscono al gui-
datore un’informazione di distanza du-
rante la fase di avvicinamento ad osta-
coli retrostanti la vettura.
Il sistema costituisce quindi un aiuto al-
la manovra di parcheggio, in quanto per-
mette l’individuazione di ostacoli al di
fuori del campo di vista del guidatore.
La presenza e la distanza dell’ostacolo
dalla vettura è segnalata al guidatore
mediante una segnalazione acustica va-
riabile, la cui frequenza dipende dalla di-
stanza dell’ostacolo (alla diminuzione
della distanza dall’ostacolo corrispon-
de un aumento della frequenza della se-
gnalazione acustica).
La responsabilità del
parcheggio e di altre
manovre pericolose è sempre
e comunque affidata al condu-
cente. Effettuando queste ma-
novre, assicurarsi sempre che
nello spazio di manovra non
siano presenti né persone
(specialmente bambini) né ani-
mali. I sensori di parcheggio
costituiscono un aiuto per il
conducente, il quale però non
deve mai ridurre l’attenzione
durante le manovre potenzial-
mente pericolose anche se ese-
guite a bassa velocità.
ATTENZIONEATTIVAZIONE
I sensori si attivano, con chiave elettro-
nica inserita nel dispositivo di avvia-
mento, quando si inserisce la retromar-
cia.
I sensori si disattivano superando la ve-
locità di 18 km/h.
Quando i sensori sono attivati, il siste-
ma inizia ad emettere segnalazioni acu-
stiche dai segnalatori posteriori non ap-
pena viene rilevato un ostacolo, con una
frequenza crescente all’avvicinarsi del-
l’ostacolo.
Quando l’ostacolo si trova ad una di-
stanza inferiore a circa 30 cm, il suono
emesso è continuo.
Il segnale cessa immediatamente se la
distanza dall’ostacolo aumenta. Il ciclo
di toni rimane costante se la distanza
misurata dai sensori centrali rimane in-
variata, mentre se questa situazione si
verifica per i sensori laterali, il segnale
viene interrotto dopo circa 3 secondi, per
evitare ad es. segnalazioni in caso di
manovre lungo i muri.
