Alfa Romeo Brera/Spider 2006 Libretto Uso Manutenzione (in Italian)

79
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

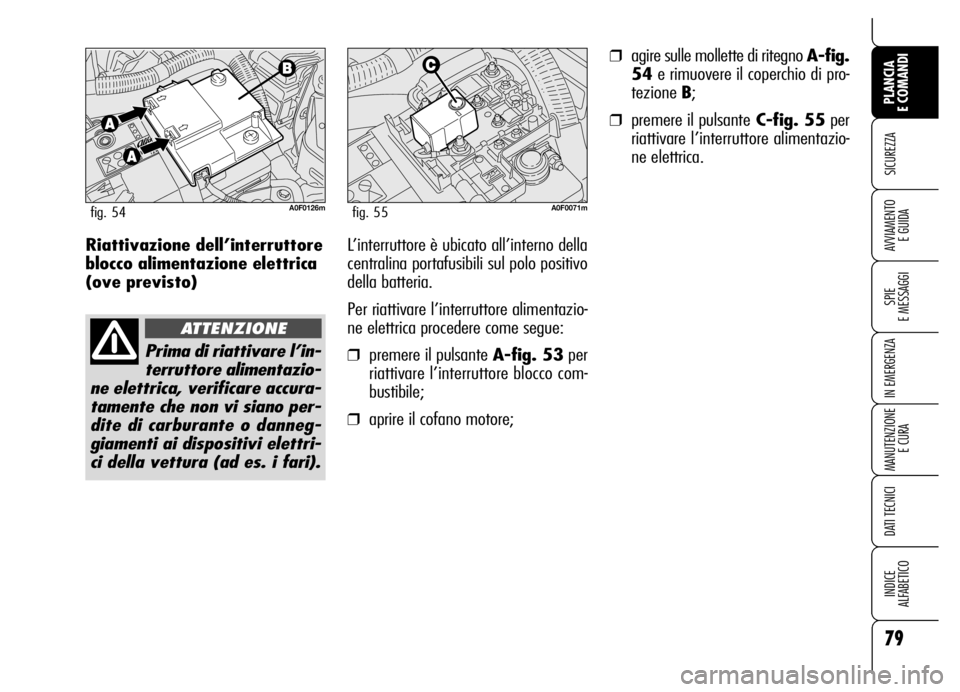

E GUIDARiattivazione dell’interruttore
blocco alimentazione elettrica
(ove previsto)L’interruttore è ubicato all’interno della
centralina portafusibili sul polo positivo
della batteria.
Per riattivare l’interruttore alimentazio-
ne elettrica procedere come segue:
❒premere il pulsante A-fig. 53per
riattivare l’interruttore blocco com-
bustibile;
❒aprire il cofano motore;
A0F0126mfig. 54
Prima di riattivare l’in-
terruttore alimentazio-
ne elettrica, verificare accura-
tamente che non vi siano per-
dite di carburante o danneg-
giamenti ai dispositivi elettri-
ci della vettura (ad es. i fari).
ATTENZIONE
A0F0071mfig. 55
❒agire sulle mollette di ritegno A-fig.
54e rimuovere il coperchio di pro-
tezione B;
❒premere il pulsanteC-fig. 55per
riattivare l’interruttore alimentazio-
ne elettrica.

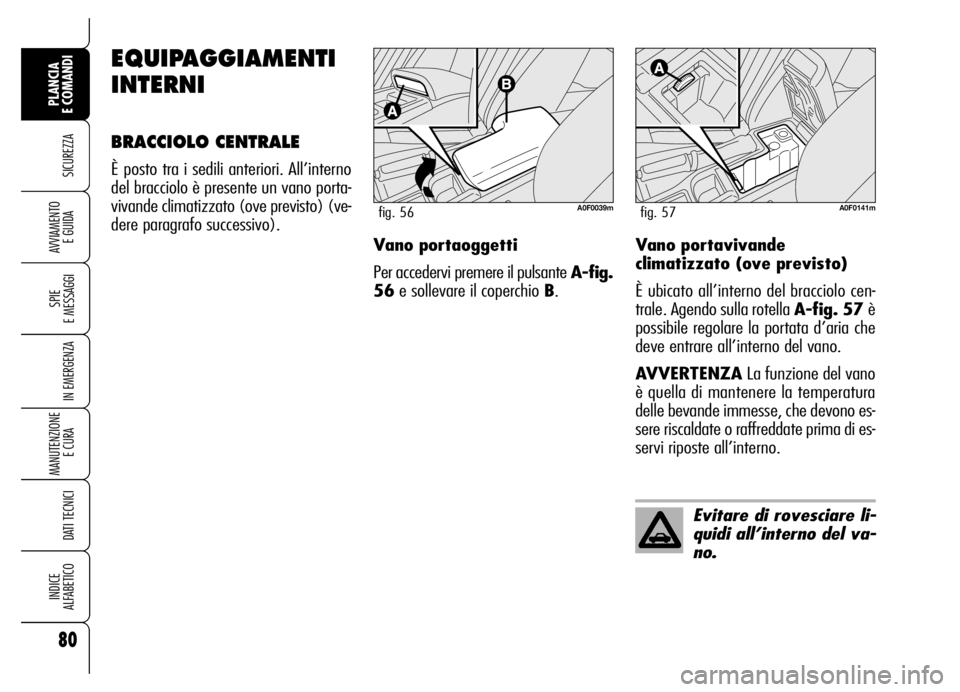

EQUIPAGGIAMENTI
INTERNI
BRACCIOLO CENTRALE
È posto tra i sedili anteriori. All’interno
del bracciolo è presente un vano porta-
vivande climatizzato (ove previsto) (ve-
dere paragrafo successivo).
A0F0141mfig. 57
Evitare di rovesciare li-
quidi all’interno del va-
no.
A0F0039mfig. 56
Vano portavivande
climatizzato (ove previsto)
È ubicato all’interno del bracciolo cen-
trale. Agendo sulla rotella A-fig. 57 è
possibile regolare la portata d’aria che
deve entrare all’interno del vano.
AVVERTENZALa funzione del vano
è quella di mantenere la temperatura
delle bevande immesse, che devono es-
sere riscaldate o raffreddate prima di es-
servi riposte all’interno.
80
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDAVano portaoggetti
Per accedervi premere il pulsante A-fig.
56e sollevare il coperchio B.

81
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

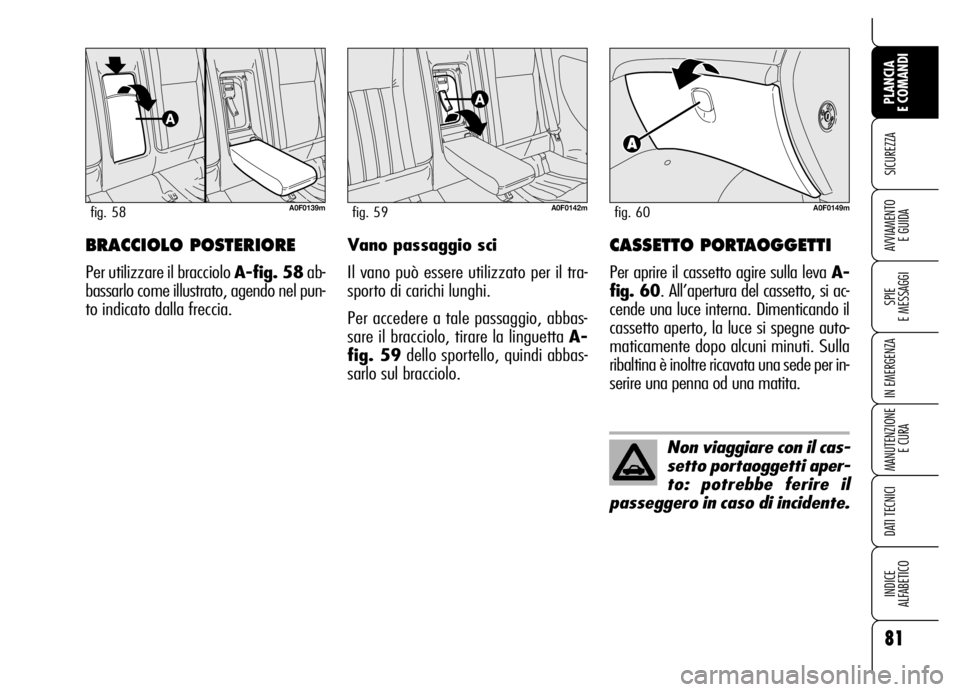

E GUIDABRACCIOLO POSTERIORE
Per utilizzare il bracciolo A-fig. 58ab-
bassarlo come illustrato, agendo nel pun-
to indicato dalla freccia.
A0F0139mfig. 58
Vano passaggio sci
Il vano può essere utilizzato per il tra-
sporto di carichi lunghi.
Per accedere a tale passaggio, abbas-
sare il bracciolo, tirare la linguetta A-
fig. 59dello sportello, quindi abbas-
sarlo sul bracciolo.
A0F0142mfig. 59
CASSETTO PORTAOGGETTI
Per aprire il cassetto agire sulla leva A-
fig. 60. All’apertura del cassetto, si ac-
cende una luce interna. Dimenticando il
cassetto aperto, la luce si spegne auto-
maticamente dopo alcuni minuti. Sulla
ribaltina è inoltre ricavata una sede per in-
serire una penna od una matita.
A0F0149mfig. 60
Non viaggiare con il cas-
setto portaoggetti aper-
to: potrebbe ferire il
passeggero in caso di incidente.

82
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDAPOSACENERE E
ACCENDISIGARI
Posacenere
Per accedervi occorre sollevare la co-
pertura A-fig. 61. Il posacenere è
estraibile: per estrarlo, tirarlo verso
l’alto.
AVVERTENZANon utilizzare il po-
sacenere come cestino per la carta: po-
trebbe incendiarsi a contatto con moz-
ziconi di sigaretta.
A0F0140mfig. 61
Accendisigari
È ubicato all’interno del posacenere. Per
accedervi occorre sollevare la copertu-
ra A-fig. 61.
Per inserire l’accendisigari premere il pul-
sante Bcon chiave inserita nel disposi-
tivo di avviamento.
AVVERTENZAVerificare sempre
l’avvenuto disinserimento dell’accen-
disigari.
AVVERTENZA L’accendisigari rag-
giunge elevate temperature. Maneg-
giare con cautela ed evitare che venga
utilizzato dai bambini: pericolo d’incen-
dio e/o ustioni.
Non collegare alla presa
di corrente accessori con
assorbimento superiore
a quello massimo indicato. Un
prolungato assorbimento di cor-
rente può scaricare la batteria
impedendo il successivo avvia-
mento del motore.
AVVERTENZANon introdurre, nella
sede dell’accendisigari, utilizzatori con
potenza superiore a 100W.
AVVERTENZASpine aventi dimen-
sioni eccessive possono danneggiare le
alette delle prese accendisigari.

83
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

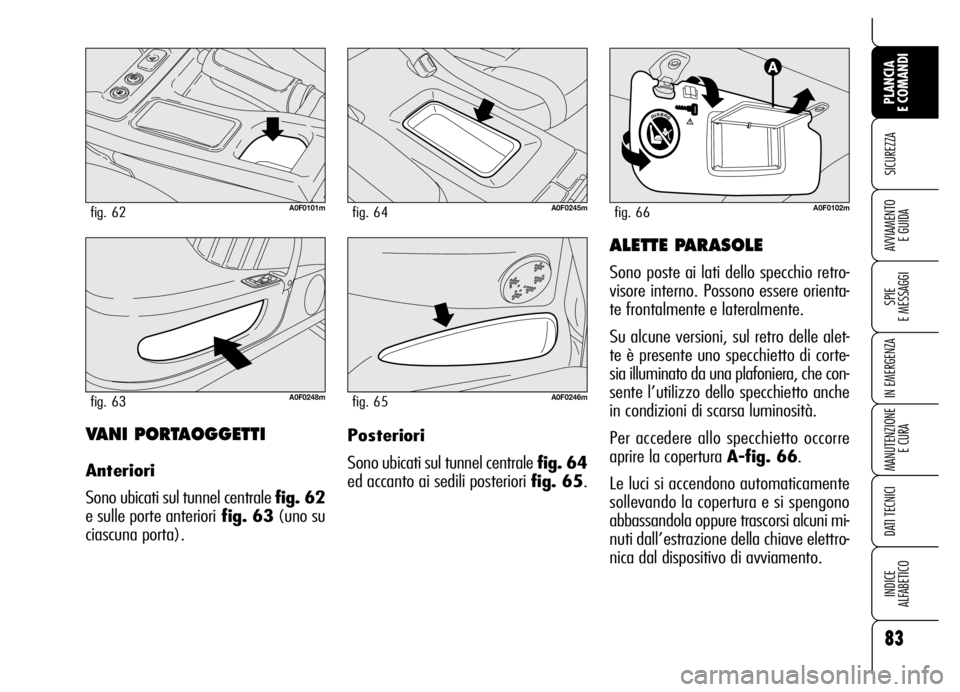

VANI PORTAOGGETTI
Anteriori
Sono ubicati sul tunnel centrale fig. 62
e sulle porte anteriorifig. 63(uno su
ciascuna porta).
A0F0101mfig. 62
A0F0248mfig. 63
A0F0245mfig. 64
A0F0246mfig. 65
A0F0102mfig. 66
ALETTE PARASOLE
Sono poste ai lati dello specchio retro-
visore interno. Possono essere orienta-
te frontalmente e lateralmente.
Su alcune versioni, sul retro delle alet-
te è presente uno specchietto di corte-
sia illuminato da una plafoniera, che con-
sente l’utilizzo dello specchietto anche
in condizioni di scarsa luminosità.
Per accedere allo specchietto occorre
aprire la copertura A-fig. 66.
Le luci si accendono automaticamente
sollevando la copertura e si spengono
abbassandola oppure trascorsi alcuni mi-
nuti dall’estrazione della chiave elettro-
nica dal dispositivo di avviamento. Posteriori
Sono ubicati sul tunnel centrale fig. 64
ed accanto ai sedili posteriori fig. 65.

84
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

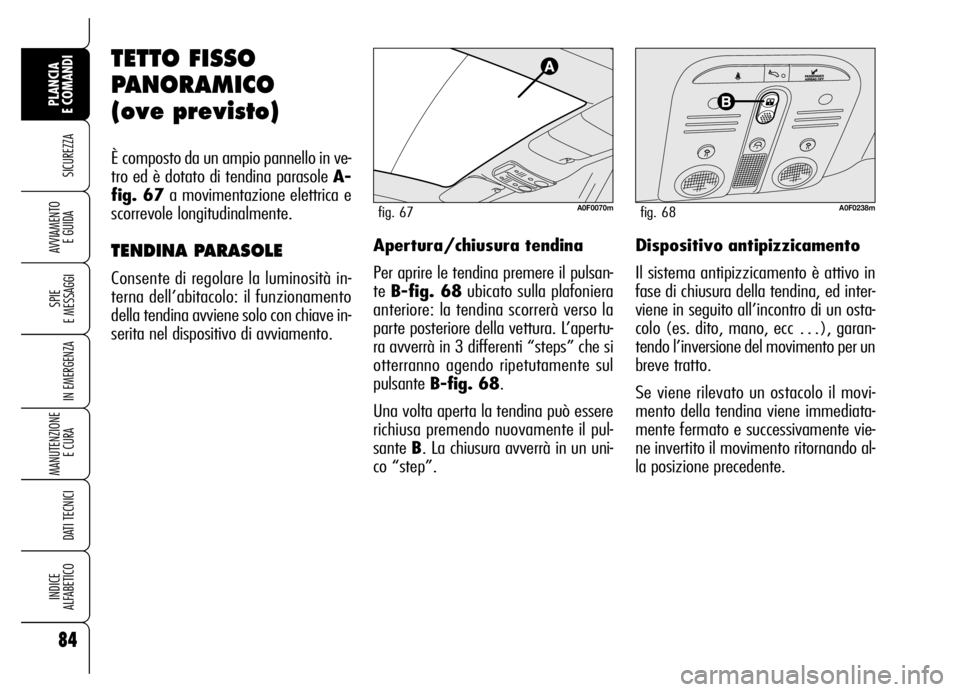

TETTO FISSO
PANORAMICO
(ove previsto)
È composto da un ampio pannello in ve-
tro ed è dotato di tendina parasole A-
fig. 67a movimentazione elettrica e
scorrevole longitudinalmente.
TENDINA PARASOLE
Consente di regolare la luminosità in-
terna dell’abitacolo: il funzionamento
della tendina avviene solo con chiave in-
serita nel dispositivo di avviamento.Apertura/chiusura tendina
Per aprire le tendina premere il pulsan-
te B-fig. 68ubicato sulla plafoniera
anteriore: la tendina scorrerà verso la
parte posteriore della vettura. L’apertu-
ra avverrà in 3 differenti “steps” che si
otterranno agendo ripetutamente sul
pulsante B-fig. 68.
Una volta aperta la tendina può essere
richiusa premendo nuovamente il pul-
sante B. La chiusura avverrà in un uni-
co “step”.Dispositivo antipizzicamento
Il sistema antipizzicamento è attivo in
fase di chiusura della tendina, ed inter-
viene in seguito all’incontro di un osta-
colo (es. dito, mano, ecc …), garan-
tendo l’inversione del movimento per un
breve tratto.
Se viene rilevato un ostacolo il movi-
mento della tendina viene immediata-
mente fermato e successivamente vie-
ne invertito il movimento ritornando al-
la posizione precedente.
A0F0070mfig. 67A0F0238mfig. 68

85
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

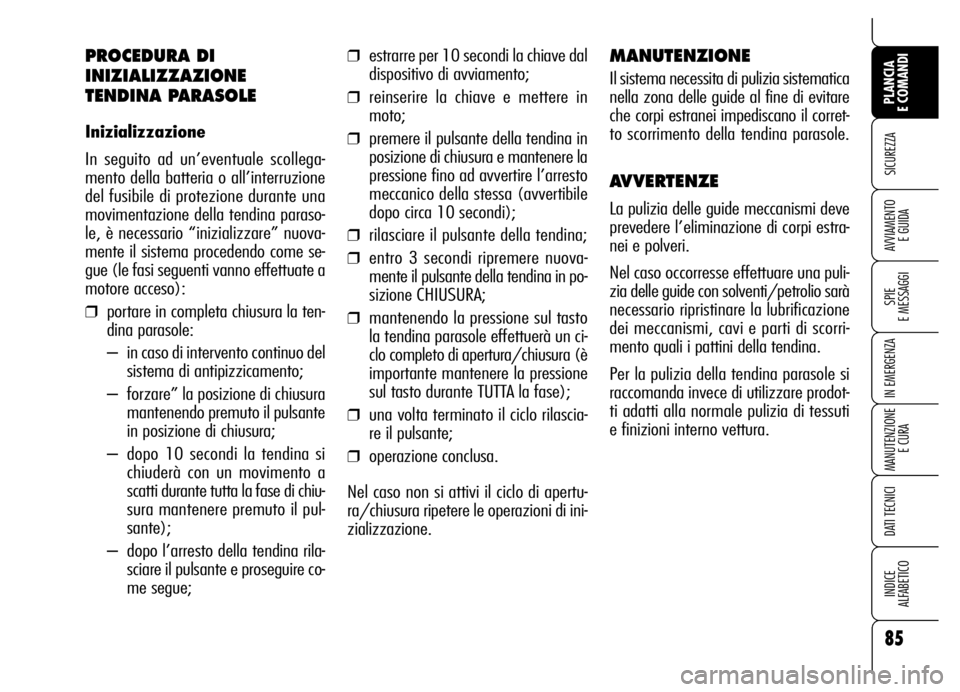

PROCEDURA DI
INIZIALIZZAZIONE
TENDINA PARASOLE
Inizializzazione
In seguito ad un’eventuale scollega-
mento della batteria o all’interruzione
del fusibile di protezione durante una
movimentazione della tendina paraso-
le, è necessario “inizializzare” nuova-
mente il sistema procedendo come se-
gue (le fasi seguenti vanno effettuate a
motore acceso):
❒portare in completa chiusura la ten-
dina parasole:
– in caso di intervento continuo del
sistema di antipizzicamento;
– forzare” la posizione di chiusura
mantenendo premuto il pulsante
in posizione di chiusura;
– dopo 10 secondi la tendina si
chiuderà con un movimento a
scatti durante tutta la fase di chiu-
sura mantenere premuto il pul-
sante);
– dopo l’arresto della tendina rila-
sciare il pulsante e proseguire co-
me segue;
❒estrarre per 10 secondi la chiave dal
dispositivo di avviamento;
❒reinserire la chiave e mettere in
moto;
❒premere il pulsante della tendina in
posizione di chiusura e mantenere la
pressione fino ad avvertire l’arresto
meccanico della stessa (avvertibile
dopo circa 10 secondi);
❒rilasciare il pulsante della tendina;
❒entro 3 secondi ripremere nuova-
mente il pulsante della tendina in po-
sizione CHIUSURA;
❒mantenendo la pressione sul tasto
la tendina parasole effettuerà un ci-
clo completo di apertura/chiusura (è
importante mantenere la pressione
sul tasto durante TUTTA la fase);
❒una volta terminato il ciclo rilascia-
re il pulsante;
❒operazione conclusa.
Nel caso non si attivi il ciclo di apertu-
ra/chiusura ripetere le operazioni di ini-
zializzazione.
MANUTENZIONE
Il sistema necessita di pulizia sistematica
nella zona delle guide al fine di evitare
che corpi estranei impediscano il corret-
to scorrimento della tendina parasole.
AVVERTENZE
La pulizia delle guide meccanismi deve
prevedere l’eliminazione di corpi estra-
nei e polveri.
Nel caso occorresse effettuare una puli-
zia delle guide con solventi/petrolio sarà
necessario ripristinare la lubrificazione
dei meccanismi, cavi e parti di scorri-
mento quali i pattini della tendina.
Per la pulizia della tendina parasole si
raccomanda invece di utilizzare prodot-
ti adatti alla normale pulizia di tessuti
e finizioni interno vettura.

86
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

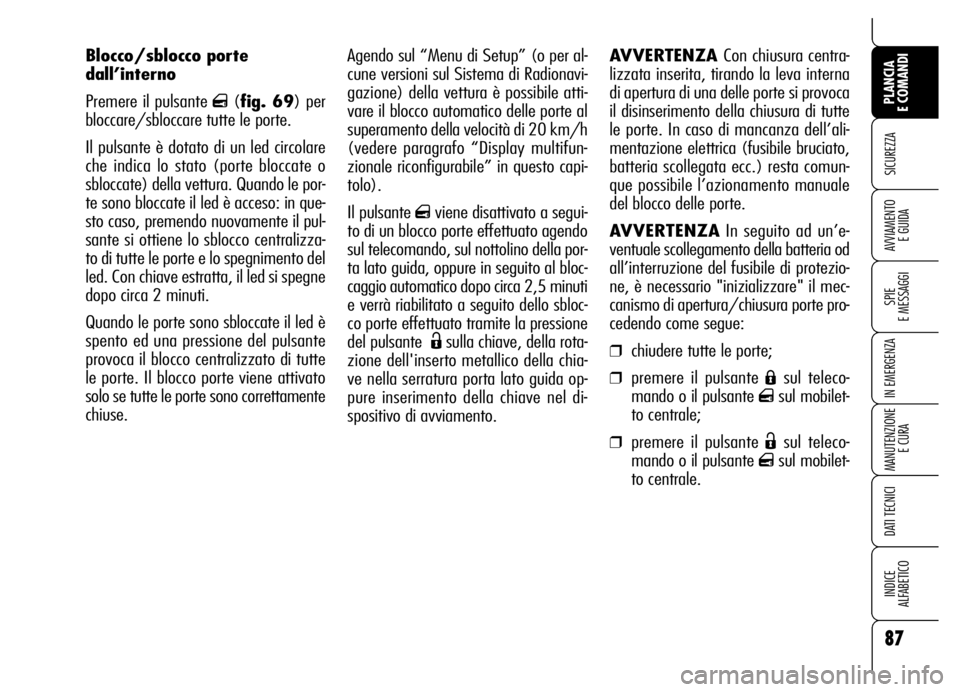

E GUIDACon funzione attiva (ON) è comunque
possibile sbloccare la serratura della por-
ta, premendo il pulsante
q(fig. 69)
posto sul mobiletto centrale.
Sblocco porte dall’esterno
Premere il pulsante
Ësulla chiave elet-
tronica oppure inserire e ruotare l’inser-
to metallico (presente all’interno della
chiave) nella serratura della porta lato
guida.

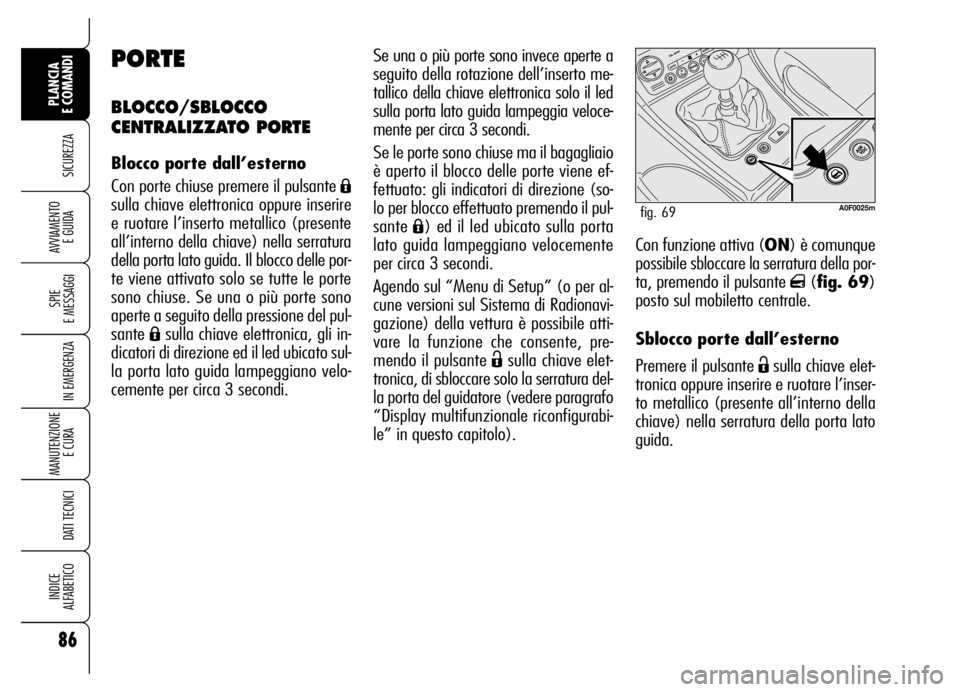

PORTE
BLOCCO/SBLOCCO
CENTRALIZZATO PORTE
Blocco porte dall’esterno
Con porte chiuse premere il pulsante
Á
sulla chiave elettronica oppure inserire
e ruotare l’inserto metallico (presente
all’interno della chiave) nella serratura
della porta lato guida. Il blocco delle por-
te viene attivato solo se tutte le porte
sono chiuse. Se una o più porte sono
aperte a seguito della pressione del pul-
sante
Ásulla chiave elettronica, gli in-
dicatori di direzione ed il led ubicato sul-
la porta lato guida lampeggiano velo-
cemente per circa 3 secondi.
A0F0025mfig. 69
Se una o più porte sono invece aperte a
seguito della rotazione dell’inserto me-
tallico della chiave elettronica solo il led
sulla porta lato guida lampeggia veloce-
mente per circa 3 secondi.
Se le porte sono chiuse ma il bagagliaio
è aperto il blocco delle porte viene ef-
fettuato: gli indicatori di direzione (so-
lo per blocco effettuato premendo il pul-
sante
Á) ed il led ubicato sulla porta
lato guida lampeggiano velocemente
per circa 3 secondi.
Agendo sul “Menu di Setup” (o per al-
cune versioni sul Sistema di Radionavi-
gazione) della vettura è possibile atti-
vare la funzione che consente, pre-
mendo il pulsante
Ësulla chiave elet-
tronica, di sbloccare solo la serratura del-
la porta del guidatore (vedere paragrafo
“Display multifunzionale riconfigurabi-
le” in questo capitolo).

Agendo sul “Menu di Setup” (o per al-
cune versioni sul Sistema di Radionavi-
gazione) della vettura è possibile atti-
vare il blocco automatico delle porte al
superamento della velocità di 20 km/h
(vedere paragrafo “Display multifun-
zionale riconfigurabile” in questo capi-
tolo).
Il pulsante
qviene disattivato a segui-
to di un blocco porte effettuato agendo
sul telecomando, sul nottolino della por-
ta lato guida, oppure in seguito al bloc-
caggio automatico dopo circa 2,5 minuti
e verrà riabilitato a seguito dello sbloc-
co porte effettuato tramite la pressione
del pulsante
Ësulla chiave, della rota-
zione dell'inserto metallico della chia-
ve nella serratura porta lato guida op-
pure inserimento della chiave nel di-
spositivo di avviamento. AVVERTENZA Con chiusura centra-
lizzata inserita, tirando la leva interna
di apertura di una delle porte si provoca
il disinserimento della chiusura di tutte
le porte. In caso di mancanza dell’ali-
mentazione elettrica (fusibile bruciato,
batteria scollegata ecc.) resta comun-
que possibile l’azionamento manuale
del blocco delle porte.
AVVERTENZAIn seguito ad un’e-
ventuale scollegamento della batteria od
all’interruzione del fusibile di protezio-
ne, è necessario "inizializzare" il mec-
canismo di apertura/chiusura porte pro-
cedendo come segue:❒chiudere tutte le porte;
❒premere il pulsante Ásul teleco-
mando o il pulsante
qsul mobilet-
to centrale;
❒premere il pulsante Ësul teleco-
mando o il pulsante
qsul mobilet-
to centrale.
87
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Blocco/sblocco porte
dall’interno
Premere il pulsante
q(fig. 69) per
bloccare/sbloccare tutte le porte.
Il pulsante è dotato di un led circolare
che indica lo stato (porte bloccate o
sbloccate) della vettura. Quando le por-
te sono bloccate il led è acceso: in que-
sto caso, premendo nuovamente il pul-
sante si ottiene lo sblocco centralizza-
to di tutte le porte e lo spegnimento del
led. Con chiave estratta, il led si spegne
dopo circa 2 minuti.
Quando le porte sono sbloccate il led è
spento ed una pressione del pulsante
provoca il blocco centralizzato di tutte
le porte. Il blocco porte viene attivato
solo se tutte le porte sono correttamente
chiuse.

88
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

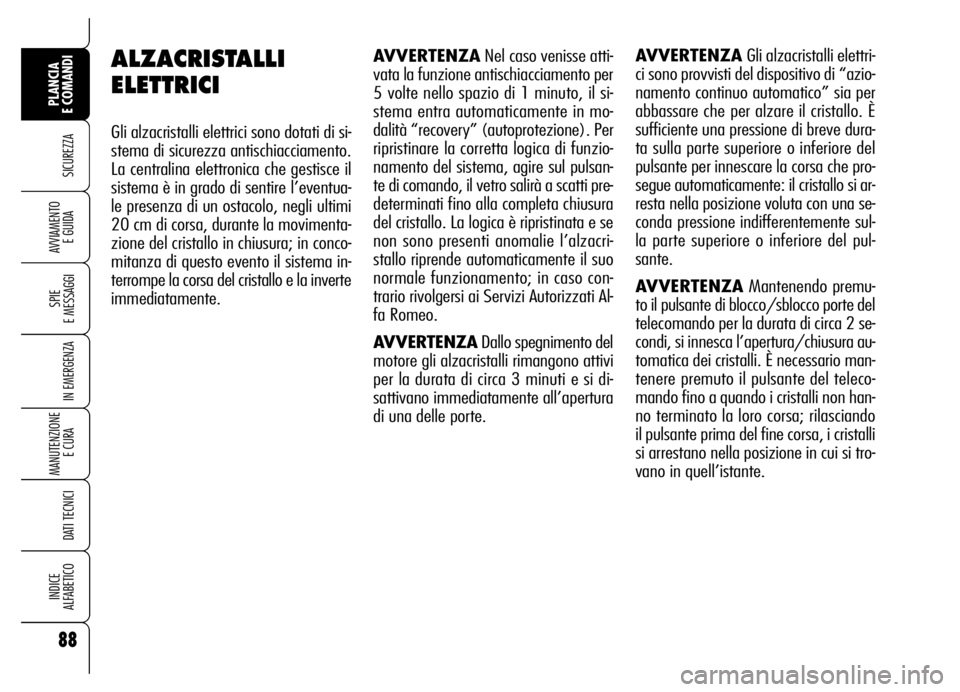

AVVERTENZANel caso venisse atti-
vata la funzione antischiacciamento per
5 volte nello spazio di 1 minuto, il si-
stema entra automaticamente in mo-
dalità “recovery” (autoprotezione). Per
ripristinare la corretta logica di funzio-
namento del sistema, agire sul pulsan-
te di comando, il vetro salirà a scatti pre-
determinati fino alla completa chiusura
del cristallo. La logica è ripristinata e se
non sono presenti anomalie l’alzacri-
stallo riprende automaticamente il suo
normale funzionamento; in caso con-
trario rivolgersi ai Servizi Autorizzati Al-
fa Romeo.
AVVERTENZADallo spegnimento del
motore gli alzacristalli rimangono attivi
per la durata di circa 3 minuti e si di-
sattivano immediatamente all’apertura
di una delle porte.AVVERTENZA Gli alzacristalli elettri-
ci sono provvisti del dispositivo di “azio-
namento continuo automatico” sia per
abbassare che per alzare il cristallo. È
sufficiente una pressione di breve dura-
ta sulla parte superiore o inferiore del
pulsante per innescare la corsa che pro-
segue automaticamente: il cristallo si ar-
resta nella posizione voluta con una se-
conda pressione indifferentemente sul-
la parte superiore o inferiore del pul-
sante.
AVVERTENZAMantenendo premu-
to il pulsante di blocco/sblocco porte del
telecomando per la durata di circa 2 se-
condi, si innesca l’apertura/chiusura au-
tomatica dei cristalli. È necessario man-
tenere premuto il pulsante del teleco-
mando fino a quando i cristalli non han-
no terminato la loro corsa; rilasciando
il pulsante prima del fine corsa, i cristalli
si arrestano nella posizione in cui si tro-
vano in quell’istante.ALZACRISTALLI
ELETTRICI
Gli alzacristalli elettrici sono dotati di si-
stema di sicurezza antischiacciamento.
La centralina elettronica che gestisce il
sistema è in grado di sentire l’eventua-
le presenza di un ostacolo, negli ultimi
20 cm di corsa, durante la movimenta-
zione del cristallo in chiusura; in conco-
mitanza di questo evento il sistema in-
terrompe la corsa del cristallo e la inverte
immediatamente.
