Alfa Romeo Brera/Spider 2006 Libretto Uso Manutenzione (in Italian)
Manufacturer: ALFA ROMEO, Model Year: 2006, Model line: Brera/Spider, Model: Alfa Romeo Brera/Spider 2006Pages: 267, PDF Dimensioni: 7.27 MB
Page 151 of 267
149
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

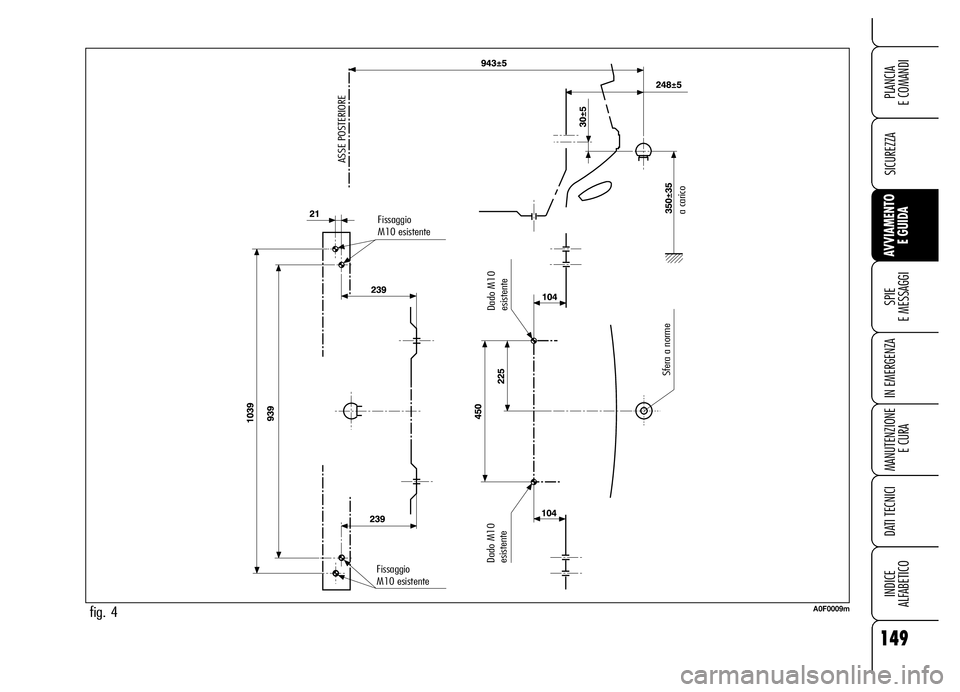

fig. 4A0F0009m
ASSE POSTERIORE
Fissaggio
M10 esistente
Fissaggio
M10 esistente
Dado M10
esistente Dado M10
esistente
Sfera a norme
a carico
Page 152 of 267
150
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

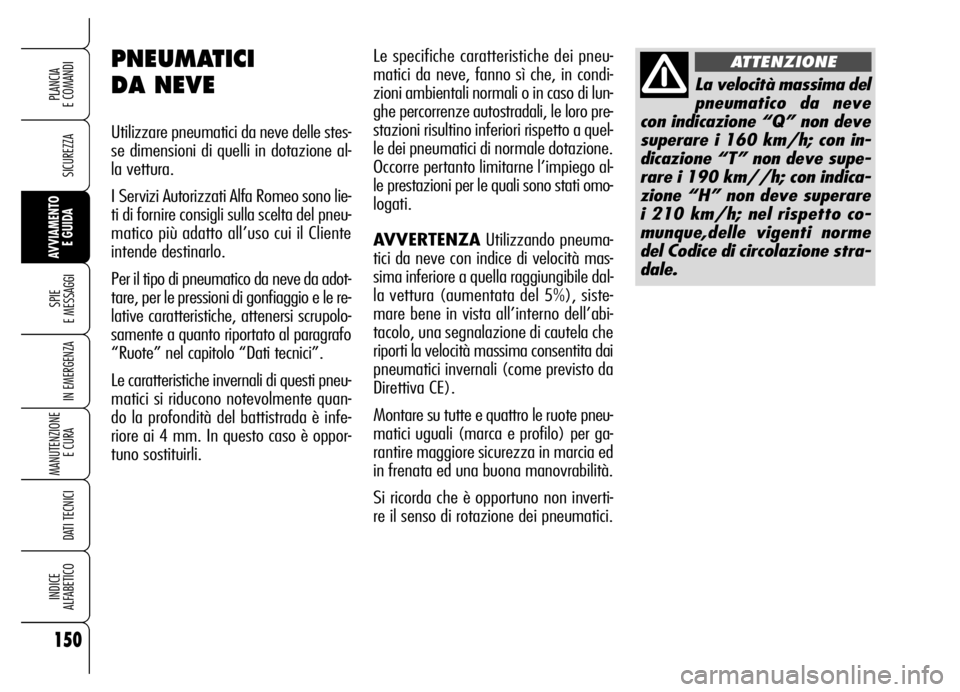

Le specifiche caratteristiche dei pneu-
matici da neve, fanno sì che, in condi-
zioni ambientali normali o in caso di lun-
ghe percorrenze autostradali, le loro pre-
stazioni risultino inferiori rispetto a quel-
le dei pneumatici di normale dotazione.
Occorre pertanto limitarne l’impiego al-
le prestazioni per le quali sono stati omo-
logati.
AVVERTENZAUtilizzando pneuma-
tici da neve con indice di velocità mas-
sima inferiore a quella raggiungibile dal-
la vettura (aumentata del 5%), siste-
mare bene in vista all’interno dell’abi-
tacolo, una segnalazione di cautela che
riporti la velocità massima consentita dai
pneumatici invernali (come previsto da
Direttiva CE).
Montare su tutte e quattro le ruote pneu-
matici uguali (marca e profilo) per ga-
rantire maggiore sicurezza in marcia ed
in frenata ed una buona manovrabilità.
Si ricorda che è opportuno non inverti-
re il senso di rotazione dei pneumatici.PNEUMATICI
DA NEVE
Utilizzare pneumatici da neve delle stes-
se dimensioni di quelli in dotazione al-
la vettura.
I Servizi Autorizzati Alfa Romeo sono lie-
ti di fornire consigli sulla scelta del pneu-
matico più adatto all’uso cui il Cliente
intende destinarlo.
Per il tipo di pneumatico da neve da adot-
tare, per le pressioni di gonfiaggio e le re-
lative caratteristiche, attenersi scrupolo-
samente a quanto riportato al paragrafo
“Ruote” nel capitolo “Dati tecnici”.
Le caratteristiche invernali di questi pneu-
matici si riducono notevolmente quan-
do la profondità del battistrada è infe-
riore ai 4 mm. In questo caso è oppor-
tuno sostituirli.
La velocità massima del
pneumatico da neve
con indicazione “Q” non deve
superare i 160 km/h; con in-
dicazione “T” non deve supe-
rare i 190 km//h; con indica-
zione “H” non deve superare
i 210 km/h; nel rispetto co-
munque,delle vigenti norme
del Codice di circolazione stra-
dale.
ATTENZIONE
Page 153 of 267
151
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

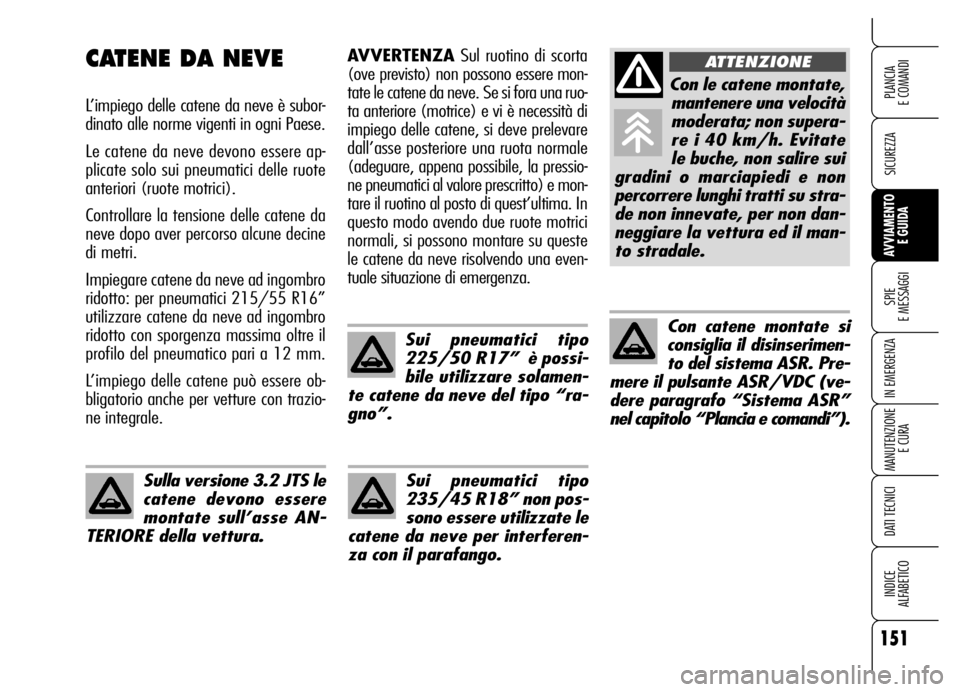

AVVERTENZASul ruotino di scorta
(ove previsto) non possono essere mon-
tate le catene da neve. Se si fora una ruo-
ta anteriore (motrice) e vi è necessità di
impiego delle catene, si deve prelevare
dall’asse posteriore una ruota normale
(adeguare, appena possibile, la pressio-
ne pneumatici al valore prescritto) e mon-
tare il ruotino al posto di quest’ultima. In
questo modo avendo due ruote motrici
normali, si possono montare su queste
le catene da neve risolvendo una even-
tuale situazione di emergenza.CATENE DA NEVE
L’impiego delle catene da neve è subor-
dinato alle norme vigenti in ogni Paese.
Le catene da neve devono essere ap-
plicate solo sui pneumatici delle ruote
anteriori (ruote motrici).
Controllare la tensione delle catene da
neve dopo aver percorso alcune decine
di metri.
Impiegare catene da neve ad ingombro
ridotto: per pneumatici 215/55 R16”
utilizzare catene da neve ad ingombro
ridotto con sporgenza massima oltre il
profilo del pneumatico pari a 12 mm.
L’impiego delle catene può essere ob-
bligatorio anche per vetture con trazio-
ne integrale.
Sui pneumatici tipo
225/50 R17” è possi-
bile utilizzare solamen-
te catene da neve del tipo “ra-
gno”.
Con le catene montate,
mantenere una velocità
moderata; non supera-
re i 40 km/h. Evitate
le buche, non salire sui
gradini o marciapiedi e non
percorrere lunghi tratti su stra-
de non innevate, per non dan-
neggiare la vettura ed il man-
to stradale.
ATTENZIONE
Con catene montate si
consiglia il disinserimen-
to del sistema ASR. Pre-
mere il pulsante ASR/VDC (ve-
dere paragrafo “Sistema ASR”
nel capitolo “Plancia e comandi”).
Sui pneumatici tipo
235/45 R18” non pos-
sono essere utilizzate le
catene da neve per interferen-
za con il parafango. Sulla versione 3.2 JTS le
catene devono essere
montate sull’asse AN-
TERIORE della vettura.
Page 154 of 267
152
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

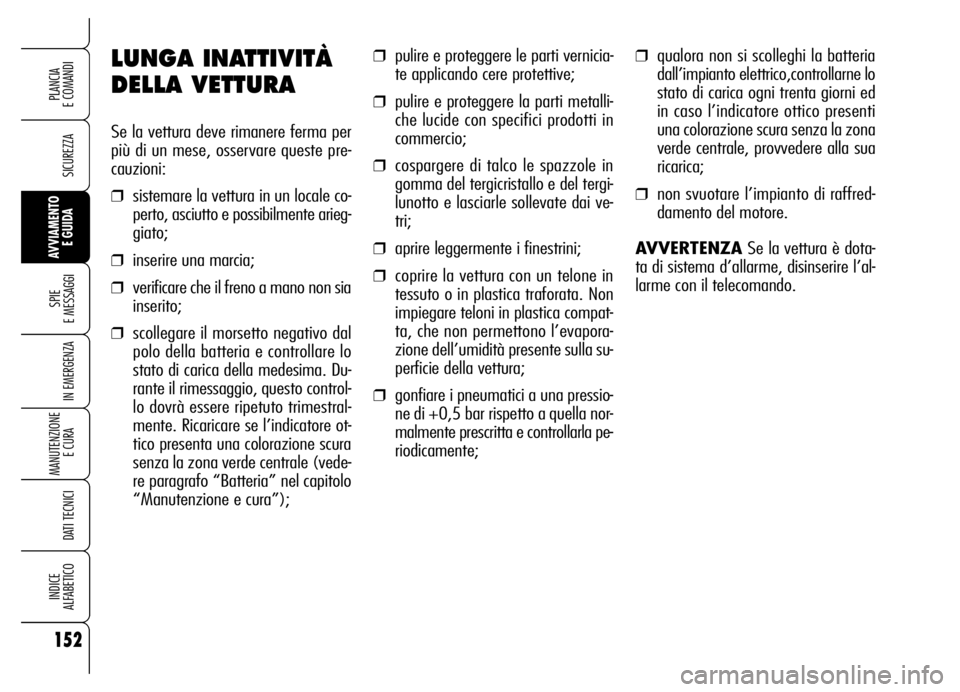

LUNGA INATTIVITÀ
DELLA VETTURA
Se la vettura deve rimanere ferma per
più di un mese, osservare queste pre-
cauzioni:
❒sistemare la vettura in un locale co-
perto, asciutto e possibilmente arieg-
giato;
❒inserire una marcia;
❒verificare che il freno a mano non sia
inserito;
❒scollegare il morsetto negativo dal
polo della batteria e controllare lo
stato di carica della medesima. Du-
rante il rimessaggio, questo control-
lo dovrà essere ripetuto trimestral-
mente. Ricaricare se l’indicatore ot-
tico presenta una colorazione scura
senza la zona verde centrale (vede-
re paragrafo “Batteria” nel capitolo
“Manutenzione e cura”);
❒pulire e proteggere le parti vernicia-
te applicando cere protettive;
❒pulire e proteggere la parti metalli-
che lucide con specifici prodotti in
commercio;
❒cospargere di talco le spazzole in
gomma del tergicristallo e del tergi-
lunotto e lasciarle sollevate dai ve-
tri;
❒aprire leggermente i finestrini;
❒coprire la vettura con un telone in
tessuto o in plastica traforata. Non
impiegare teloni in plastica compat-
ta, che non permettono l’evapora-
zione dell’umidità presente sulla su-
perficie della vettura;
❒gonfiare i pneumatici a una pressio-
ne di +0,5 bar rispetto a quella nor-
malmente prescritta e controllarla pe-
riodicamente;
❒qualora non si scolleghi la batteria
dall’impianto elettrico,controllarne lo
stato di carica ogni trenta giorni ed
in caso l’indicatore ottico presenti
una colorazione scura senza la zona
verde centrale, provvedere alla sua
ricarica;
❒non svuotare l’impianto di raffred-
damento del motore.
AVVERTENZASe la vettura è dota-
ta di sistema d’allarme, disinserire l’al-
larme con il telecomando.
Page 155 of 267
153
SICUREZZA
SPIE
E MESSAGGI IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
S S S S
P P P P
I I I I
E E E E
E E E E
M M M M
E E E E
S S S S
S S S S
A A A A
G G G G
G G G G
I I I I

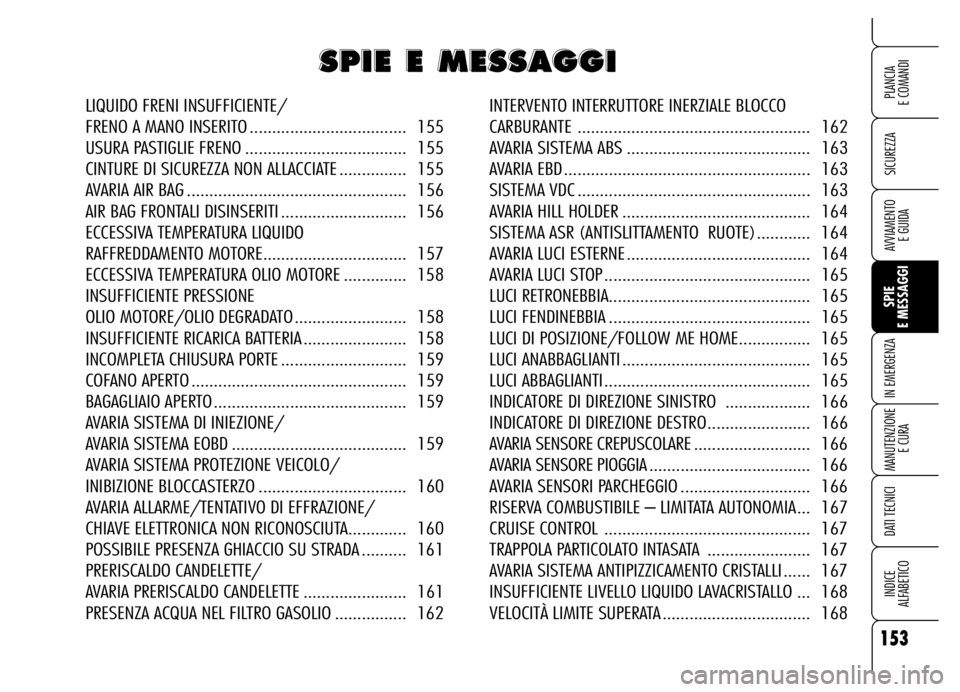

LIQUIDO FRENI INSUFFICIENTE/
FRENO A MANO INSERITO ................................... 155
USURA PASTIGLIE FRENO .................................... 155
CINTURE DI SICUREZZA NON ALLACCIATE ............... 155
AVARIA AIR BAG ................................................. 156
AIR BAG FRONTALI DISINSERITI ............................ 156

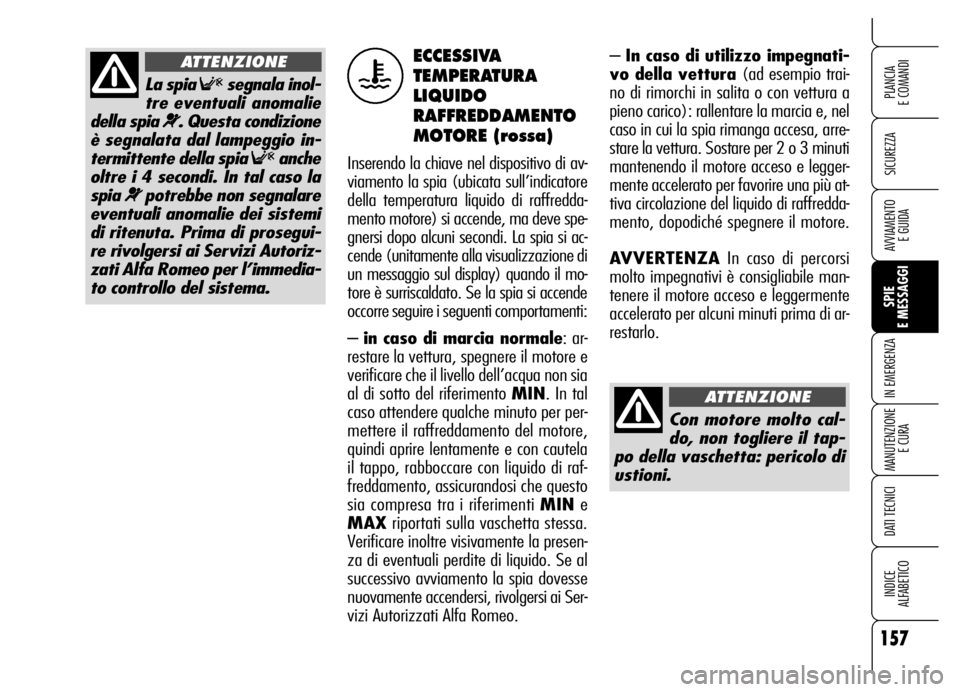

ECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE................................ 157
ECCESSIVA TEMPERATURA OLIO MOTORE .............. 158
INSUFFICIENTE PRESSIONE
OLIO MOTORE/OLIO DEGRADATO ......................... 158
INSUFFICIENTE RICARICA BATTERIA ....................... 158
INCOMPLETA CHIUSURA PORTE ............................ 159
COFANO APERTO ................................................ 159
BAGAGLIAIO APERTO ........................................... 159
AVARIA SISTEMA DI INIEZIONE/
AVARIA SISTEMA EOBD ....................................... 159
AVARIA SISTEMA PROTEZIONE VEICOLO/
INIBIZIONE BLOCCASTERZO ................................. 160
AVARIA ALLARME/TENTATIVO DI EFFRAZIONE/
CHIAVE ELETTRONICA NON RICONOSCIUTA............. 160
POSSIBILE PRESENZA GHIACCIO SU STRADA .......... 161
PRERISCALDO CANDELETTE/
AVARIA PRERISCALDO CANDELETTE ....................... 161
PRESENZA ACQUA NEL FILTRO GASOLIO ................ 162INTERVENTO INTERRUTTORE INERZIALE BLOCCO
CARBURANTE .................................................... 162
AVARIA SISTEMA ABS ......................................... 163
AVARIA EBD ....................................................... 163
SISTEMA VDC .................................................... 163
AVARIA HILL HOLDER .......................................... 164
SISTEMA ASR (ANTISLITTAMENTO RUOTE)............ 164
AVARIA LUCI ESTERNE ......................................... 164
AVARIA LUCI STOP .............................................. 165
LUCI RETRONEBBIA............................................. 165
LUCI FENDINEBBIA ............................................. 165
LUCI DI POSIZIONE/FOLLOW ME HOME................ 165
LUCI ANABBAGLIANTI .......................................... 165
LUCI ABBAGLIANTI .............................................. 165
INDICATORE DI DIREZIONE SINISTRO ................... 166
INDICATORE DI DIREZIONE DESTRO....................... 166
AVARIA SENSORE CREPUSCOLARE.......................... 166
AVARIA SENSORE PIOGGIA.................................... 166
AVARIA SENSORI PARCHEGGIO ............................. 166
RISERVA COMBUSTIBILE – LIMITATA AUTONOMIA... 167
CRUISE CONTROL .............................................. 167
TRAPPOLA PARTICOLATO INTASATA ....................... 167
AVARIA SISTEMA ANTIPIZZICAMENTO CRISTALLI ...... 167
INSUFFICIENTE LIVELLO LIQUIDO LAVACRISTALLO ... 168
VELOCITÀ LIMITE SUPERATA ................................. 168
Page 156 of 267
154
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

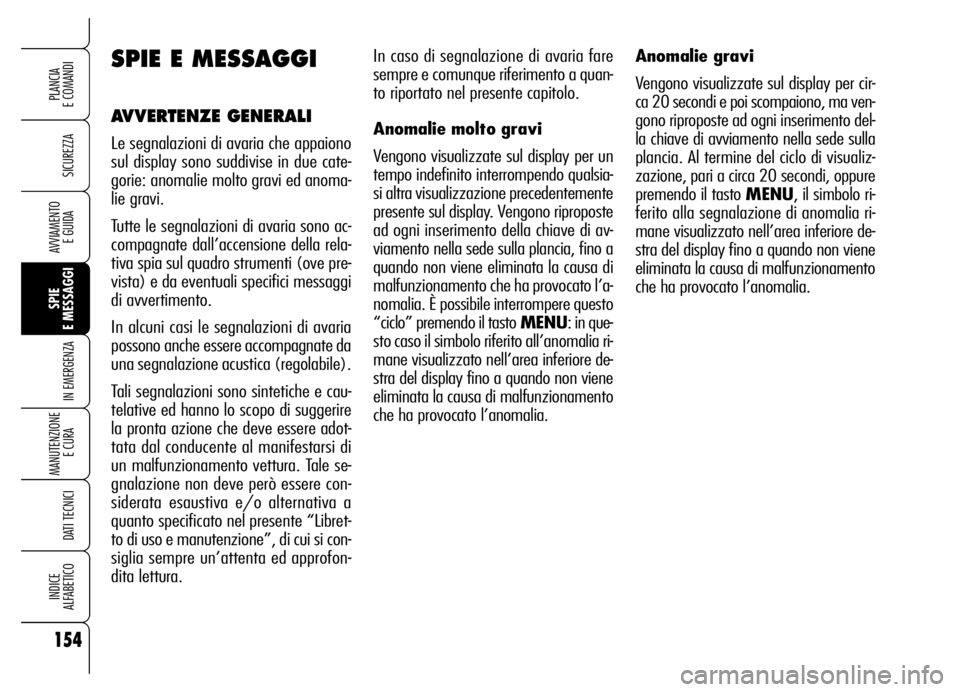

In caso di segnalazione di avaria fare
sempre e comunque riferimento a quan-
to riportato nel presente capitolo.
Anomalie molto gravi
Vengono visualizzate sul display per un
tempo indefinito interrompendo qualsia-
si altra visualizzazione precedentemente
presente sul display. Vengono riproposte
ad ogni inserimento della chiave di av-
viamento nella sede sulla plancia, fino a
quando non viene eliminata la causa di
malfunzionamento che ha provocato l’a-
nomalia. È possibile interrompere questo
“ciclo” premendo il tastoMENU: in que-
sto caso il simbolo riferito all’anomalia ri-
mane visualizzato nell’area inferiore de-
stra del display fino a quando non viene
eliminata la causa di malfunzionamento
che ha provocato l’anomalia.SPIE E MESSAGGI
AVVERTENZE GENERALI
Le segnalazioni di avaria che appaiono
sul display sono suddivise in due cate-
gorie: anomalie molto gravi ed anoma-
lie gravi.
Tutte le segnalazioni di avaria sono ac-
compagnate dall’accensione della rela-
tiva spia sul quadro strumenti (ove pre-
vista) e da eventuali specifici messaggi
di avvertimento.
In alcuni casi le segnalazioni di avaria
possono anche essere accompagnate da
una segnalazione acustica (regolabile).
Tali segnalazioni sono sintetiche e cau-
telative ed hanno lo scopo di suggerire
la pronta azione che deve essere adot-
tata dal conducente al manifestarsi di
un malfunzionamento vettura. Tale se-
gnalazione non deve però essere con-
siderata esaustiva e/o alternativa a
quanto specificato nel presente “Libret-
to di uso e manutenzione”, di cui si con-
siglia sempre un’attenta ed approfon-
dita lettura. Anomalie gravi
Vengono visualizzate sul display per cir-
ca 20 secondi e poi scompaiono, ma ven-
gono riproposte ad ogni inserimento del-
la chiave di avviamento nella sede sulla
plancia. Al termine del ciclo di visualiz-
zazione, pari a circa 20 secondi, oppure
premendo il tasto MENU, il simbolo ri-
ferito alla segnalazione di anomalia ri-
mane visualizzato nell’area inferiore de-
stra del display fino a quando non viene
eliminata la causa di malfunzionamento
che ha provocato l’anomalia.

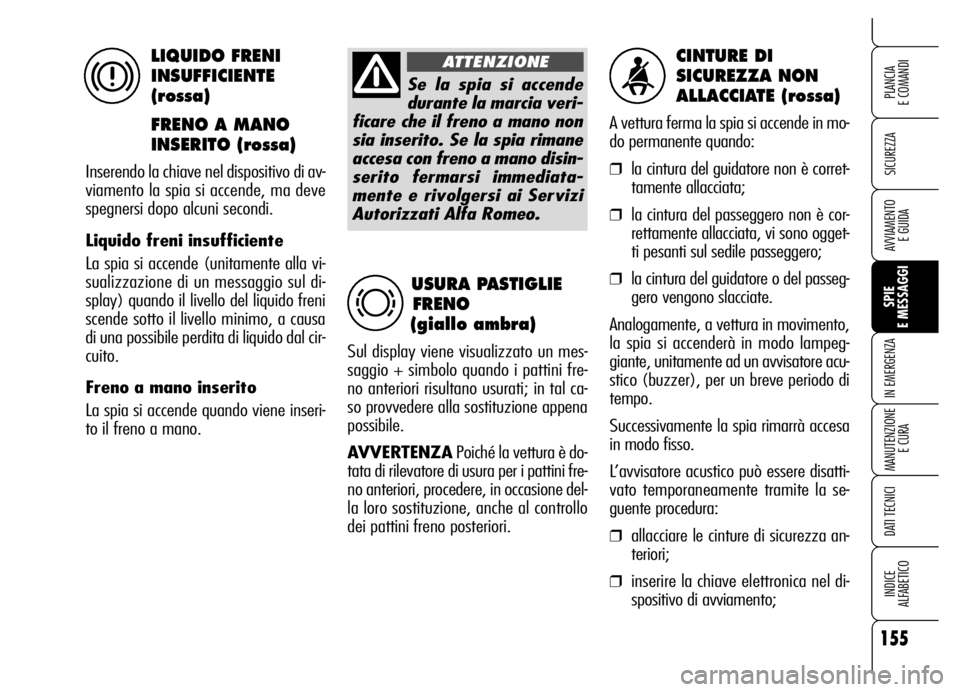

Page 157 of 267
155
SICUREZZA
SPIE
E MESSAGGI IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
CINTURE DI
SICUREZZA NON
ALLACCIATE (rossa)
A vettura ferma la spia si accende in mo-
do permanente quando:
❒la cintura del guidatore non è corret-
tamente allacciata;
❒la cintura del passeggero non è cor-
rettamente allacciata, vi sono ogget-
ti pesanti sul sedile passeggero;
❒la cintura del guidatore o del passeg-
gero vengono slacciate.
Analogamente, a vettura in movimento,
la spia si accenderà in modo lampeg-
giante, unitamente ad un avvisatore acu-
stico (buzzer), per un breve periodo di
tempo.
Successivamente la spia rimarrà accesa
in modo fisso.
L’avvisatore acustico può essere disatti-
vato temporaneamente tramite la se-
guente procedura:
❒allacciare le cinture di sicurezza an-
teriori;
❒inserire la chiave elettronica nel di-
spositivo di avviamento;
USURA PASTIGLIE
FRENO
(giallo ambra)
Sul display viene visualizzato un mes-
saggio + simbolo quando i pattini fre-
no anteriori risultano usurati; in tal ca-
so provvedere alla sostituzione appena
possibile.
AVVERTENZAPoiché la vettura è do-
tata di rilevatore di usura per i pattini fre-
no anteriori, procedere, in occasione del-
la loro sostituzione, anche al controllo
dei pattini freno posteriori.
d
ficare che il freno a mano non
sia inserito. Se la spia rimane
accesa con freno a mano disin-
serito fermarsi immediata-
mente e rivolgersi ai Servizi
Autorizzati Alfa Romeo.
ATTENZIONELIQUIDO FRENI
INSUFFICIENTE
(rossa)
FRENO A MANO
INSERITO (rossa)
Inserendo la chiave nel dispositivo di av-
viamento la spia si accende, ma deve
spegnersi dopo alcuni secondi.
Liquido freni insufficiente
La spia si accende (unitamente alla vi-
sualizzazione di un messaggio sul di-
splay) quando il livello del liquido freni
scende sotto il livello minimo, a causa
di una possibile perdita di liquido dal cir-
cuito.
Freno a mano inserito
La spia si accende quando viene inseri-
to il freno a mano.
x

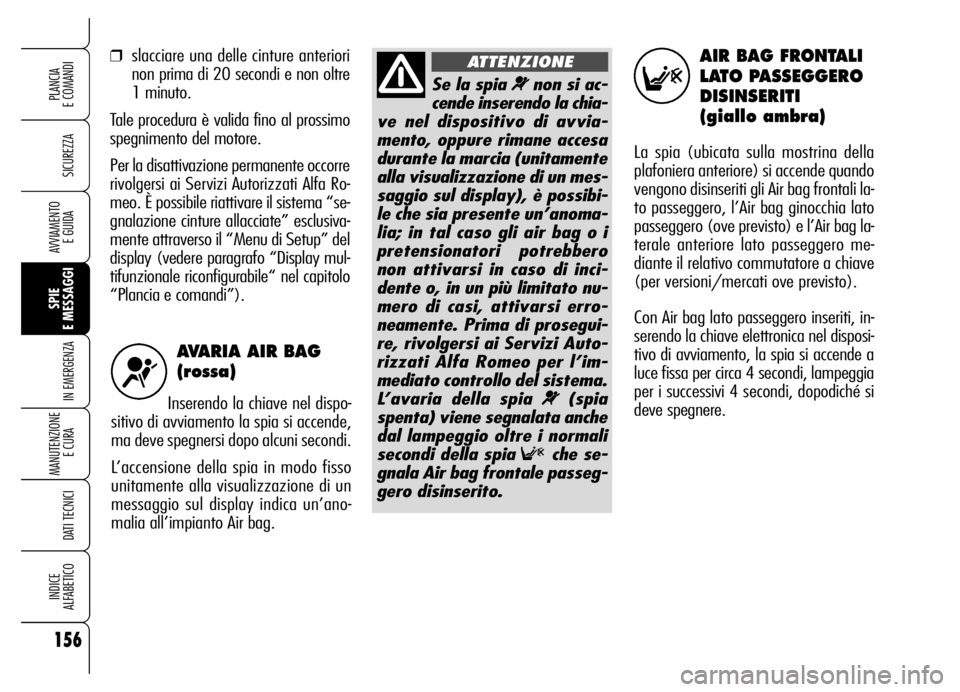

Page 158 of 267
AVARIA AIR BAG
(rossa)
Inserendo la chiave nel dispo-
sitivo di avviamento la spia si accende,
ma deve spegnersi dopo alcuni secondi.
L’accensione della spia in modo fisso
unitamente alla visualizzazione di un
messaggio sul display indica un’ano-
malia all’impianto Air bag.
❒slacciare una delle cinture anteriori
non prima di 20 secondi e non oltre
1 minuto.
Tale procedura è valida fino al prossimo
spegnimento del motore.
Per la disattivazione permanente occorre
rivolgersi ai Servizi Autorizzati Alfa Ro-
meo. È possibile riattivare il sistema “se-
gnalazione cinture allacciate” esclusiva-
mente attraverso il “Menu di Setup” del
display (vedere paragrafo “Display mul-
tifunzionale riconfigurabile“ nel capitolo
“Plancia e comandi”).
156
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
¬
Se la spia ¬ ¬non si ac-
cende inserendo la chia-
ve nel dispositivo di avvia-
mento, oppure rimane accesa
durante la marcia (unitamente
alla visualizzazione di un mes-
saggio sul display), è possibi-
le che sia presente un’anoma-
lia; in tal caso gli air bag o i
pretensionatori potrebbero
non attivarsi in caso di inci-
dente o, in un più limitato nu-
mero di casi, attivarsi erro-
neamente. Prima di prosegui-
re, rivolgersi ai Servizi Auto-
rizzati Alfa Romeo per l’im-
mediato controllo del sistema.
L’avaria della spia
¬ ¬(spia
spenta) viene segnalata anche
dal lampeggio oltre i normali
secondi della spia
Fche se-
gnala Air bag frontale passeg-
gero disinserito.
ATTENZIONEAIR BAG FRONTALI
LATO PASSEGGERO
DISINSERITI
(giallo ambra)
La spia (ubicata sulla mostrina della
plafoniera anteriore) si accende quando
vengono disinseriti gli Air bag frontali la-
to passeggero, l’Air bag ginocchia lato
passeggero (ove previsto) e l’Air bag la-
terale anteriore lato passeggero me-
diante il relativo commutatore a chiave
(per versioni/mercati ove previsto).
Con Air bag lato passeggero inseriti, in-
serendo la chiave elettronica nel disposi-
tivo di avviamento, la spia si accende a
luce fissa per circa 4 secondi, lampeggia
per i successivi 4 secondi, dopodiché si
deve spegnere.
F
Page 159 of 267
157
SICUREZZA
SPIE
E MESSAGGI IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
– In caso di utilizzo impegnati-
vo della vettura (ad esempio trai-
no di rimorchi in salita o con vettura a
pieno carico): rallentare la marcia e, nel
caso in cui la spia rimanga accesa, arre-
stare la vettura. Sostare per 2 o 3 minuti
mantenendo il motore acceso e legger-
mente accelerato per favorire una più at-
tiva circolazione del liquido di raffredda-
mento, dopodiché spegnere il motore.
AVVERTENZAIn caso di percorsi
molto impegnativi è consigliabile man-
tenere il motore acceso e leggermente
accelerato per alcuni minuti prima di ar-
restarlo.
La spia Fsegnala inol-
tre eventuali anomalie
della spia
¬ ¬. Questa condizione
è segnalata dal lampeggio in-
termittente della spia
Fanche
oltre i 4 secondi. In tal caso la
spia
¬ ¬potrebbe non segnalare
eventuali anomalie dei sistemi
di ritenuta. Prima di prosegui-
re rivolgersi ai Servizi Autoriz-
zati Alfa Romeo per l’immedia-
to controllo del sistema.
ATTENZIONEECCESSIVA
TEMPERATURA
LIQUIDO
RAFFREDDAMENTO
MOTORE (rossa)
Inserendo la chiave nel dispositivo di av-
viamento la spia (ubicata sull’indicatore
della temperatura liquido di raffredda-
mento motore) si accende, ma deve spe-
gnersi dopo alcuni secondi. La spia si ac-
cende (unitamente alla visualizzazione di
un messaggio sul display) quando il mo-
tore è surriscaldato. Se la spia si accende
occorre seguire i seguenti comportamenti:
– in caso di marcia normale: ar-
restare la vettura, spegnere il motore e
verificare che il livello dell’acqua non sia
al di sotto del riferimento MIN. In tal
caso attendere qualche minuto per per-
mettere il raffreddamento del motore,
quindi aprire lentamente e con cautela
il tappo, rabboccare con liquido di raf-
freddamento, assicurandosi che questo
sia compresa tra i riferimenti MINe
MAXriportati sulla vaschetta stessa.
Verificare inoltre visivamente la presen-
za di eventuali perdite di liquido. Se al
successivo avviamento la spia dovesse
nuovamente accendersi, rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.
u
Con motore molto cal-
do, non togliere il tap-
po della vaschetta: pericolo di
ustioni.
ATTENZIONE
Page 160 of 267
158
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
ECCESSIVA
TEMPERATURA
OLIO MOTORE
Inserendo la chiave nel dispositivo di av-
viamento la spia (ubicata sull’indicato-
re temperatura olio motore) si accende
ma deve spegnersi dopo alcuni secondi.
L’accensione della spia durante la mar-
cia (unitamente alla visualizzazione di
un messaggio sul display) indica l’au-
mento eccessivo della temperatura del-
l’olio motore; in questo caso spegnere
il motore e rivolgersi ai Servizi Autoriz-
zati Alfa Romeo.
INSUFFICIENTE
RICARICA BATTERIA
(rossa)
Se sul display vengono visualiz-
zati il simbolo
w+ messaggio rivol-
gersi immediatamente ai Servizi Auto-
rizzati Alfa Romeo.
w
`
Se il simbolo v+
messaggio vengono vi-
sualizzati sul display ri-
volgersi il più presto possibile ai
Servizi Autorizzati Alfa Romeo
che provvederanno ad eseguire
la sostituzione dell’olio motore
ed allo spegnimento del relativo
simbolo
vsul display.
INSUFFICIENTE
PRESSIONE
OLIO MOTORE
OLIO DEGRADATO
(versioni diesel)
Insufficiente pressione
olio motore
Se durante la marcia sul display viene vi-
sualizzato un messaggio + simbolo ar-
restare immediatamente il motore e ri-
volgersi ai Servizi Autorizzati Alfa Romeo.
Olio degradato
(versioni diesel)
Sul display viene visualizzato un mes-
saggio + simbolo quando il sistema ri-
leva degrado olio motore.
Successivamente alla prima segnalazio-
ne, ad ogni avviamento del motore il mes-
saggio + simbolo vengono visualizzati sul
display per circa 1 minuto e successiva-
mente ogni 2 ore finché l’olio non verrà
sostituito.
v
Se la spia `lampeggia
durante la marcia rivol-
gersi ai Servizi Autoriz-
zati Alfa Romeo.
