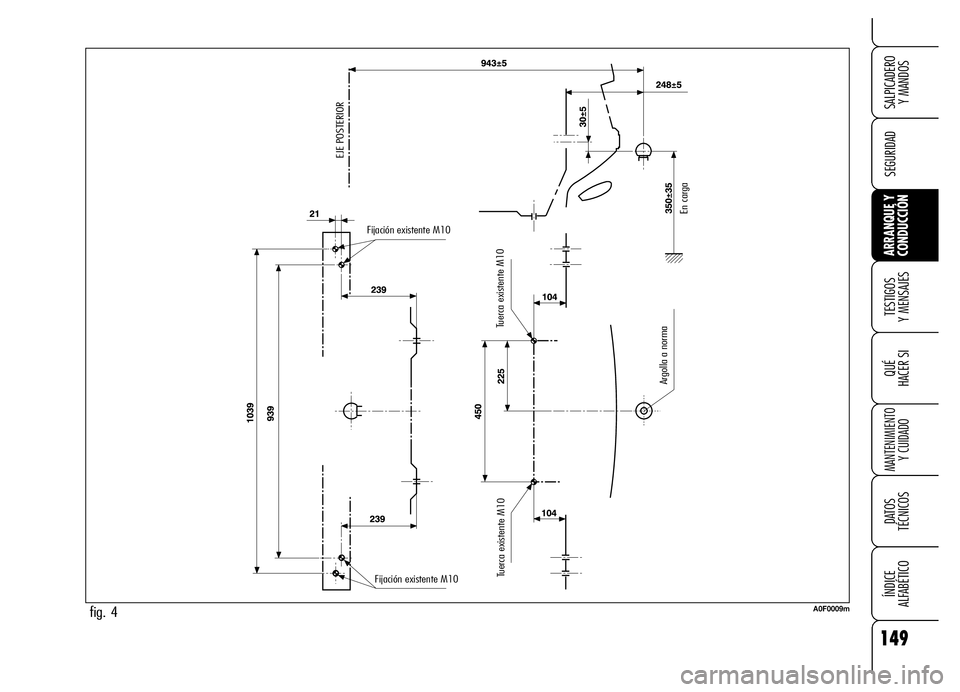

fig. 4A0F0009m
EJE POSTERIOR
Fijación existente M10
Fijación existente M10
Tuerca existente M10
Tuerca existente M10
Argolla a norma
En carga

150
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE Y
CONDUCCIÓN

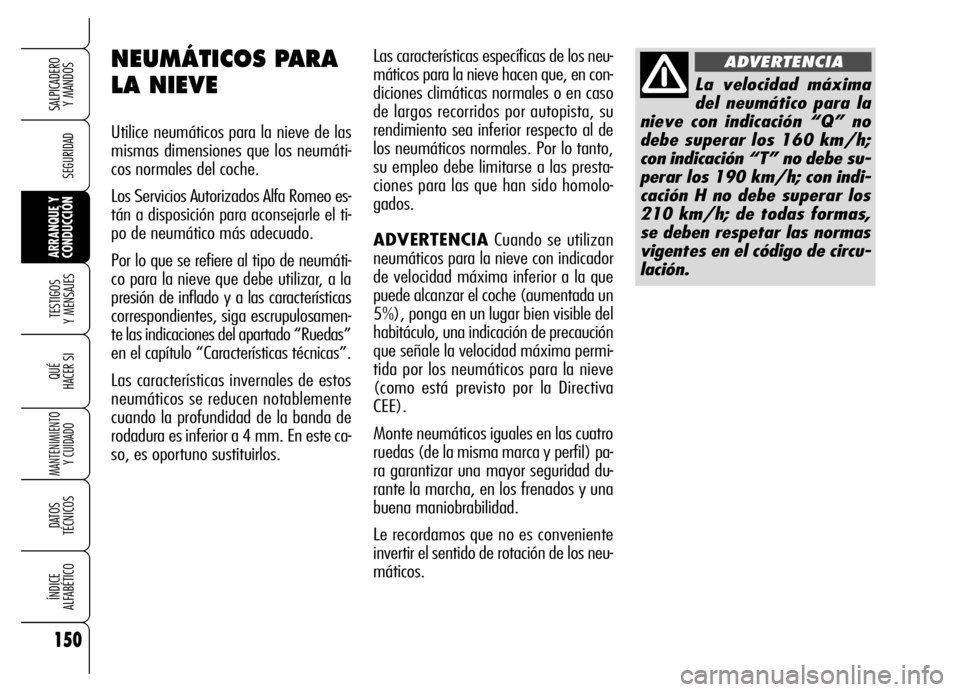

Las características específicas de los neu-
máticos para la nieve hacen que, en con-
diciones climáticas normales o en caso
de largos recorridos por autopista, su
rendimiento sea inferior respecto al de
los neumáticos normales. Por lo tanto,
su empleo debe limitarse a las presta-
ciones para las que han sido homolo-
gados.
ADVERTENCIACuando se utilizan
neumáticos para la nieve con indicador
de velocidad máxima inferior a la que
puede alcanzar el coche (aumentada un
5%), ponga en un lugar bien visible del
habitáculo, una indicación de precaución
que señale la velocidad máxima permi-
tida por los neumáticos para la nieve
(como está previsto por la Directiva
CEE).
Monte neumáticos iguales en las cuatro
ruedas (de la misma marca y perfil) pa-
ra garantizar una mayor seguridad du-
rante la marcha, en los frenados y una
buena maniobrabilidad.
Le recordamos que no es conveniente
invertir el sentido de rotación de los neu-
máticos.NEUMÁTICOS PARA
LA NIEVE
Utilice neumáticos para la nieve de las
mismas dimensiones que los neumáti-
cos normales del coche.
Los Servicios Autorizados Alfa Romeo es-
tán a disposición para aconsejarle el ti-
po de neumático más adecuado.
Por lo que se refiere al tipo de neumáti-
co para la nieve que debe utilizar, a la
presión de inflado y a las características
correspondientes, siga escrupulosamen-
te las indicaciones del apartado “Ruedas”
en el capítulo “Características técnicas”.
Las características invernales de estos
neumáticos se reducen notablemente
cuando la profundidad de la banda de
rodadura es inferior a 4 mm. En este ca-
so, es oportuno sustituirlos.
La velocidad máxima
del neumático para la
nieve con indicación “Q” no
debe superar los 160 km/h;
con indicación “T” no debe su-
perar los 190 km/h; con indi-
cación H no debe superar los
210 km/h; de todas formas,
se deben respetar las normas
vigentes en el código de circu-
lación.
ADVERTENCIA

151
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE Y
CONDUCCIÓN
ADVERTENCIANo es posible montar
cadenas para la nieve en la rueda de re-
puesto (más pequeña que una rueda nor-
mal) (donde esté prevista). Si se pincha
un neumático delantero (motriz) y nece-
sita emplear las cadenas, retire del eje pos-
terior una rueda normal (es necesario
adaptar lo antes posible la presión de los
neumáticos al valor prescrito) y monte
la rueda de repuesto más pequeña en el
lugar de esta última. De este modo, al te-
ner dos ruedas normales en la parte de-
lantera, se pueden montar las cadenas pa-
ra la nieve resolviendo de esta forma una

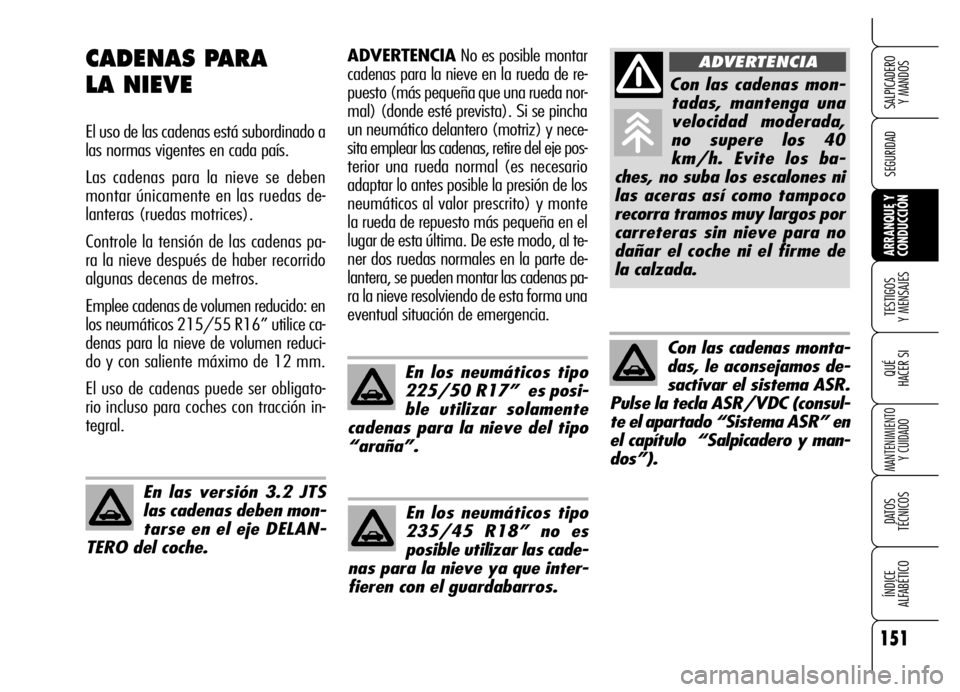

eventual situación de emergencia.CADENAS PARA
LA NIEVE
El uso de las cadenas está subordinado a
las normas vigentes en cada país.
Las cadenas para la nieve se deben
montar únicamente en las ruedas de-
lanteras (ruedas motrices).
Controle la tensión de las cadenas pa-
ra la nieve después de haber recorrido
algunas decenas de metros.
Emplee cadenas de volumen reducido: en
los neumáticos 215/55 R16” utilice ca-
denas para la nieve de volumen reduci-
do y con saliente máximo de 12 mm.
El uso de cadenas puede ser obligato-
rio incluso para coches con tracción in-
tegral.
En los neumáticos tipo
225/50 R17” es posi-
ble utilizar solamente
cadenas para la nieve del tipo
“araña”.
Con las cadenas mon-
tadas, mantenga una
velocidad moderada,
no supere los 40
km/h. Evite los ba-
ches, no suba los escalones ni
las aceras así como tampoco
recorra tramos muy largos por
carreteras sin nieve para no
dañar el coche ni el firme de
la calzada.
ADVERTENCIA
Con las cadenas monta-
das, le aconsejamos de-
sactivar el sistema ASR.
Pulse la tecla ASR/VDC (consul-
te el apartado “Sistema ASR” en
el capítulo “Salpicadero y man-
dos”).
En los neumáticos tipo
235/45 R18” no es
posible utilizar las cade-
nas para la nieve ya que inter-
fieren con el guardabarros. En las versión 3.2 JTS
las cadenas deben mon-
tarse en el eje DELAN-
TERO del coche.

152
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE Y
CONDUCCIÓN
INACTIVIDAD DEL
COCHE DURANTE
ALGÚN TIEMPO

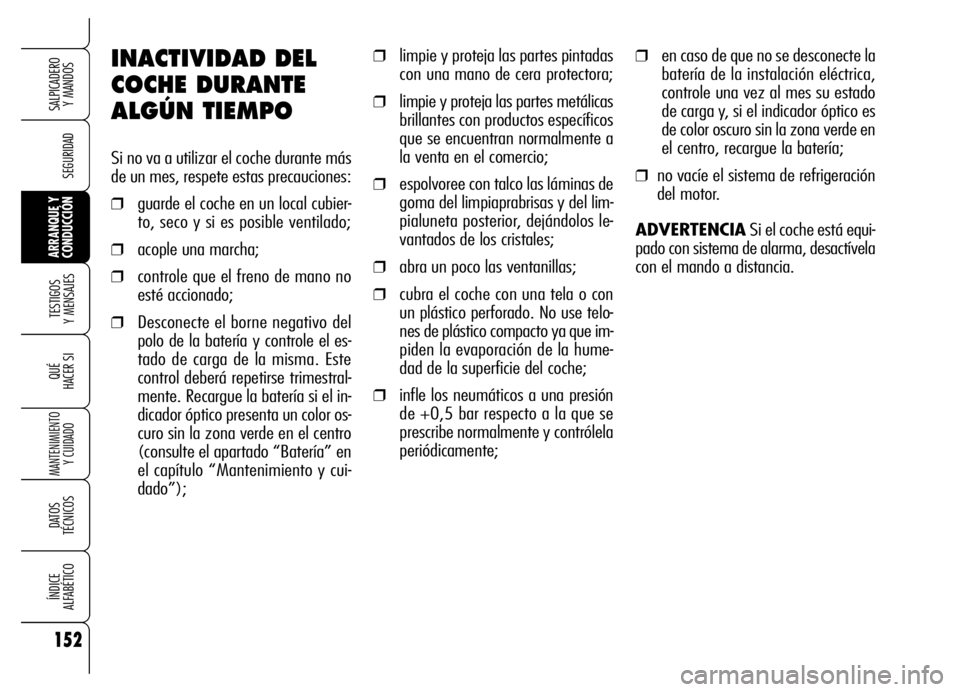

Si no va a utilizar el coche durante más
de un mes, respete estas precauciones:
❒guarde el coche en un local cubier-
to, seco y si es posible ventilado;
❒acople una marcha;
❒controle que el freno de mano no
esté accionado;
❒Desconecte el borne negativo del
polo de la batería y controle el es-
tado de carga de la misma. Este
control deberá repetirse trimestral-
mente. Recargue la batería si el in-
dicador óptico presenta un color os-
curo sin la zona verde en el centro
(consulte el apartado “Batería” en
el capítulo “Mantenimiento y cui-
dado”);
❒limpie y proteja las partes pintadas
con una mano de cera protectora;
❒limpie y proteja las partes metálicas
brillantes con productos específicos
que se encuentran normalmente a
la venta en el comercio;
❒espolvoree con talco las láminas de
goma del limpiaprabrisas y del lim-
pialuneta posterior, dejándolos le-
vantados de los cristales;
❒abra un poco las ventanillas;
❒cubra el coche con una tela o con
un plástico perforado. No use telo-
nes de plástico compacto ya que im-
piden la evaporación de la hume-
dad de la superficie del coche;
❒infle los neumáticos a una presión
de +0,5 bar respecto a la que se
prescribe normalmente y contrólela
periódicamente;
❒en caso de que no se desconecte la
batería de la instalación eléctrica,
controle una vez al mes su estado
de carga y, si el indicador óptico es
de color oscuro sin la zona verde en
el centro, recargue la batería;
❒no vacíe el sistema de refrigeración
del motor.
ADVERTENCIASi el coche está equi-
pado con sistema de alarma, desactívela
con el mando a distancia.

153
SEGURIDAD
TESTIGOS
Y MENSAJES QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS

TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
T T T T
E E E E
S S S S
T T T T
I I I I
G G G G
O O O O
S S S S

Y Y Y Y

M M M M
E E E E
N N N N
S S S S
A A A A
J J J J
E E E E
S S S S
LÍQUIDO DE FRENOS INSUFICIENTE/
FRENO DE MANO ACCIONADO.............................. 155
PASTILLAS DE LOS FRENOS DESGASTADAS ........... 155
CINTURONES DE SEGURIDAD DESABROCHADOS ..... 155
AVERÍA EN EL AIRBAG ......................................... 156
AIRBAG FRONTALES DESACTIVADOS ...................... 156
TEMPERATURA EXCESIVA DEL LÍQUIDO
REFRIGERANTE DEL MOTOR ................................. 157
TEMPERATURA EXCESIVA DEL ACEITE MOTOR ......... 158
PRESIÓN INSUFICIENTE DEL
ACEITE MOTOR/ACEITE DEGRADADO..................... 158
CARGA INSUFICIENTE DE LA BATERÍA..................... 158
PUERTAS MAL CERRADAS .................................... 159
CAPÓ ABIERTO ................................................... 159
MALETERO ABIERTO............................................ 159
AVERÍA EN EL SISTEMA DE INYECCIÓN/
AVERÍA EN EL SISTEMA EOBD .............................. 159
AVERÍA EN EL SISTEMA DE PROTECCIÓN DEL COCHE/
BLOQUEO DE LA DIRECCIÓN INHIBIDA................... 160
AVERÍA ALARMA /INTENTO DE INTRUSIÓN
LLAVE ELECTRÓNICA NO RECONOCIDA ................... 160
POSIBLE PRESENCIA DE HIELO EN LA CARRETERA ... 161
PRECALENTAMIENTO DE LAS BUJÍAS/
AVERÍA EN EL PRECALENTAMIENTO DE LAS BUJÍAS.. 161
PRESENCIA DE AGUA EN EL FILTRO DEL GASOIL ..... 162INTERVENCIÓN DEL INTERRUPTOR INERCIAL
DE BLOQUEO DEL COMBUSTIBLE ......................... 162
AVERÍA EN EL SISTEMA ABS................................. 163
AVERÍA EN EL SISTEMA EBD................................. 163
SISTEMA VDC ................................................... 163
AVERÍA EN EL HILL HOLDER ................................ 164
SISTEMA ASR (ANTIDERRAPE DE LAS RUEDAS) ...... 164
AVERÍA EN LAS LUCES EXTERIORES....................... 164
AVERÍA EN LAS LUCES DE LOS FRENOS
(LUCES DE PARE) ............................................... 165
PILOTOS ANTINIEBLA .......................................... 165
FAROS ANTINIEBLA ............................................. 165
LUCES DE POSICIÓN/FOLLOW ME HOME
(APAGADO RETARDADO DE LAS LUCES) ................. 165
LUCES DE CRUCE ............................................... 165
LUCES DE CARRETERA ......................................... 165
INTERMITENTE IZQUIERDO................................... 166
INTERMITENTE DERECHO ..................................... 166
AVERÍA EN EL SENSOR CREPUSCULAR ..................... 166
AVERÍA EN EL SENSOR DE LLUVIA........................... 166
AVERÍA EN LOS SENSORES DE ESTACIONAMIENTO .. 166
RESERVA DE COMBUSTIBLE - AUTONOMÍA LIMITADA.. 167
REGULADOR DE VELOCIDAD CONSTANTE
(CRUISE CONTROL) ........................................... 167
FILTRO DE RETENCIÓN DE LAS PARTÍCULAS
OBTURADO ....................................................... 167
AVERÍA EN EL SISTEMA DE SEGURIDAD
DE LOS CRISTALES ............................................. 167
NIVEL INSUFICIENTE DEL LÍQUIDO PARABRISAS ...... 168
VELOCIDAD LÍMITE SUPERADA.............................. 168

154
SEGURIDAD
TESTIGOS
Y MENSAJES QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
En caso de una avería tome siempre co-
mo referencia las indicaciones del pre-
sente capítulo.
Anomalías muy graves
Se visualizan en la pantalla durante un
tiempo indefinido interrumpiendo cual-
quier otra visualización presente. Se vuel-
ven a presentar cada vez que se intro-
duce la llave electrónica en el conmuta-
dor de arranque hasta que se elimine la
causa que la ha provocado. Es posible in-
terrumpir este “ciclo” pulsando la tecla
MENU: en este caso el símbolo que se
refiere a la anomalía permanece visuali-
zado en la zona inferior del lado derecho
de la pantalla hasta que se elimine la cau-
sa que la ha provocado.TESTIGOS Y
MENSAJES
ADVERTENCIAS GENERALES
Las señalizaciones de avería que se vi-
sualizan en la pantalla están divididas
en dos categorías: anomalías muy gra-
ves y anomalías graves.
Todas las averías se señalizan con el tes-
tigo correspondiente encendido en el ta-
blero de instrumentos (donde esté pre-
visto) y con mensajes de advertencia es-
pecíficos.
En algunos casos también las indicacio-
nes de averías están acompañadas con
una señal acústica (que se puede regu-
lar).
Estas indicaciones son sintéticas y de
prevención y tienen la finalidad de su-
gerir rápidamente la acción que el con-
ductor debe realizar, cuando se presen-
ta una anomalía en el coche. Sin em-
bargo, esta indicación no debe conside-
rarse detallada y/o alternativa a lo que
se especifica en el presente “Manual de
Uso y Mantenimiento” que le aconse-
jamos siempre una lectura detallada y
atenta. Anomalías graves
Se visualizan en la pantalla durante 20
segundos aproximadamente y luego de-
saparecen; sin embargo, se vuelven a pre-
sentar cada vez que se introduce la lla-
ve electrónica en el conmutador de arran-
que. Al final del ciclo de visualización,
de alrededor de 20 segundos, o pulsan-
do la tecla MENU, el símbolo que se re-
fiere a la anomalía permanece visualiza-
do en la zona inferior del lado derecho de
la pantalla hasta que se elimine la cau-
sa que la ha provocado.

155
SEGURIDAD
TESTIGOS
Y MENSAJES QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
CINTURONES DE
SEGURIDAD
DESABROCHADOS
(rojo)
Con el coche parado, el testigo se en-
ciende con luz fija cuando:
❒el cinturón del conductor no está abro-
chado correctamente;
❒el cinturón del pasajero no está co-
rrectamente abrochado, hay objetos
pesados sobre el asiento del pasaje-
ro;
❒se desabrochan los cinturones del con-
ductor o del pasajero.
Análogamente, con el coche en marcha,
este testigo se encenderá parpadeando
junto con una señal acústica (buzzer),
durante un breve período de tiempo.
Luego, el testigo permanecerá encendi-
do en modo fijo.
La señal acústica puede desactivarse tem-
poralmente mediante el siguiente proce-
dimiento:
❒abroche los cinturones de seguridad
delanteros;
❒introduzca la llave electrónica en el
conmutador de arranque;
PASTILLAS DE LOS
FRENOS
DESGASTADAS
(amarillo ámbar)
En la pantalla se visualiza un mensaje
+ símbolo cuando las pastillas de los fre-
nos delanteros están desgastadas; en
este caso, sustitúyalas lo antes posible.
ADVERTENCIAPuesto que el coche
está dotado de sensor de desgaste de
las pastillas de los frenos delanteros,
cuando se sustituyan, controle también
las pastillas de los frenos traseros.
d
de durante la marcha,
controle que el freno de mano
no esté accionado. Si el testi-
go permanece encendido con el
freno de mano en reposo, pa-
re inmediatamente el coche y
acuda a los Servicios Autori-
zados Alfa Romeo.
ADVERTENCIALÍQUIDO DE
FRENOS
INSUFICIENTE
(rojo)
FRENO DE MANO
ACCIONADO (rojo)
Introduciendo la llave electrónica en el
conmutador de arranque, el testigo se
enciende y debe apagarse después de
algunos segundos.
Líquido de frenos insuficiente
El testigo se enciende (junto con un
mensaje que se visualiza en la pantalla)
cuando el nivel del líquido de frenos en
el depósito desciende por debajo del ni-
vel mínimo, a causa de una posible pér-
dida de líquido en el circuito..
Freno de mano accionado
El testigo se enciende cuando acciona el
freno de mano.
x

156
SEGURIDAD
TESTIGOS
Y MENSAJES QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
AVERÍA EN EL
AIRBAG (rojo)
Introduciendo la llave electró-
nica en el conmutador de arranque, el
testigo se enciende y debe apagarse
después de algunos segundos.
El testigo encendido en modo fijo junto
con un mensaje que se visualiza en la
pantalla indica una anomalía en el sis-
tema Airbag.
❒desabroche uno de los cinturones de-
lanteros no antes de 20 segundos y
no después de 1 minuto.
Este procedimiento es válido hasta la pró-
xima vez que se apague el motor.
Para la desactivación permanente de la
señal acústica, acuda a los Servicios Au-
torizados Alfa Romeo. Es posible reacti-
var el sistema “señalización cinturones
abrochados” exclusivamente a través del
menú de “Setup” de la pantalla (consulte
el apartado “Pantalla multifunción re-
configurable” en el capítulo “Salpicade-
ro y mandos”).
¬
Si el testigo ¬ ¬no se
enciende al introducir la
llave electrónica en el conmu-
tador de arranque o permane-
ce iluminado durante la marcha
(en algunas versiones junto
con un mensaje que se visuali-
za en la pantalla), es posible
de que haya una anomalía; en
este caso, los Airbag o los pre-
tensores podrían no activarse
en caso de accidente, o en un
número más limitado de casos,
activarse erróneamente. Antes
de continuar la marcha, acuda
a los Servicios Autorizados Al-
fa Romeo para que controlen
inmediatamente el sistema. El
testigo
¬ ¬averiado (testigo
apagado) se señaliza con el
testigo
Fparpadeando más
de los segundos normales pa-
ra indicar que el Airbag fron-
tal del lado pasajero está de-
sactivado.
ADVERTENCIAAIRBAG FRONTALES
DEL LADO
PASAJERO
DESACTIVADOS
(amarillo ámbar)
El testigo (ubicado en la lámpara de te-
cho anterior) se enciende cuando de-
sactiva los Airbag frontales del lado pa-
sajero, el Airbag a la altura de las rodi-
llas del lado pasajero (donde esté pre-
visto) y el Airbag lateral anterior del la-
do pasajero mediante el conmutador con
llave (en las versiones y países donde
estén previstos).
Con los Airbag pasajero activados, intro-
duciendo la llave electrónica en el con-
mutador de arranque, el testigo se en-
ciende con luz fija durante unos 4 se-
gundos, parpadea por otros 4 segundos
y después debe apagarse.
F

157
SEGURIDAD
TESTIGOS
Y MENSAJES QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
– en caso de uso severo del co-
che (por ejemplo, arrastrando un re-
molque en subida o con el coche com-
pletamente cargado): disminuya la ve-
locidad y, en caso de que el testigo per-
manezca encendido, pare el coche. Es-
pere 2 ó 3 minutos con el motor en mar-
cha y ligeramente acelerado para favo-
recer una recirculación más activa del lí-
quido refrigerante y después apague el
motor.
ADVERTENCIADespués de un reco-
rrido difícil o severo, le aconsejamos
mantener el motor en marcha y ligera-
mente acelerado durante algunos mi-
nutos antes de apagarlo.
El testigo Findica ade-
más, eventuales ano-
malías en el testigo
¬ ¬. Esta si-
tuación se señaliza con el testi-
go
Fparpadeando incluso más
de 4 segundos. En este caso, el
testigo
¬ ¬podría no indicar
eventuales anomalías en los sis-
temas de sujeción. Antes de con-
tinuar la marcha, acuda a los
Servicios Autorizados Alfa Ro-
meo para que controlen inme-
diatamente el sistema.
ADVERTENCIATEMPERATURA
EXCESIVA DEL
LÍQUIDO
REFRIGERANTE DEL
MOTOR (rojo)
Introduciendo la llave en el conmutador de
arranque, el testigo (ubicado en el indica-
dor de la temperatura del líquido refrige-
rante motor) se enciende y debe apagar-
se después de algunos segundos. El testi-
go se enciende (junto con un mensaje que
se visualiza en la pantalla) cuando el mo-
tor está recalentado. Si el testigo se en-
ciende es necesario realizar lo siguiente:
– en caso de marcha normal: pa-
re el coche, apague el motor y contro-
le que el nivel del agua no esté por de-
bajo de la referencia MIN. En este ca-
so, espere algunos minutos para permitir
que el motor se enfríe y luego, abra len-
tamente y con cuidado el tapón, rein-
tegre el nivel con líquido refrigerante
controlando que éste se encuentre en-
tre los límites MINy MAXindicados
en el mismo depósito. Además, com-
pruebe que no haya una eventual pér-
dida de líquido. Si al arranque siguien-
te, el testigo se vuelve a encender, acu-
da a los Servicios Autorizados Alfa Ro-
meo.
u
Con el motor muy ca-
liente, no quite el tapón
del depósito: peligro de que-
maduras.
ADVERTENCIA

158
SEGURIDAD
TESTIGOS
Y MENSAJES QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
TEMPERATURA
EXCESIVA DEL
ACEITE MOTOR
Introduciendo la llave electrónica en el
conmutador de arranque, el testigo (ubi-
cado en el indicador de temperatura del
aceite motor) se enciende y debe apa-
garse después de algunos segundos.
Si el testigo se enciende durante la mar-
cha (junto con un mensaje que se vi-
sualiza en la pantalla) indica el aumento
excesivo de la temperatura del aceite
motor; en este caso apague el motor y
acuda a los Servicios Autorizados Alfa
Romeo.
CARGA
INSUFICIENTE DE LA
BATERÍA (rojo)
Si se visualizan el símbolo w+
el mensaje en la pantalla, acuda inme-
diatamente a los Servicios Autorizados
Alfa Romeo.
w
`
Si el símbolo v+
mensaje se visualizan en
la pantalla, acuda lo an-
tes posible a los Servicios Auto-
rizados Alfa Romeo que provee-
rán a sustituir el aceite motor y
apagar el símbolo
ven la
pantalla
PRESIÓN
INSUFICIENTE DEL
ACEITE MOTOR /
ACEITE DEGRADADO
(versiones Diesel)
Presión insuficiente del aceite
motor
Si durante la marcha se visualiza un men-
saje + símbolo apague inmediatamente
el motor y acuda a los Servicios Autori-
zados Alfa Romeo.
Aceite degradado
(versiones Diesel)
En la pantalla se visualiza un mensaje
+ símbolo cuando el sistema detecta
que el aceite está degradado.
Después de la primera señalización, cada
vez que se ponga en marcha el motor se
visualizan el mensaje + el símbolo en la
pantalla durante 1 minuto aproximada-
mente y luego, cada 2 horas hasta que
se cambie el aceite.
v
Si el testigo `parpadea
durante la marcha acuda
a los Servicios Autoriza-
dos Alfa Romeo.
