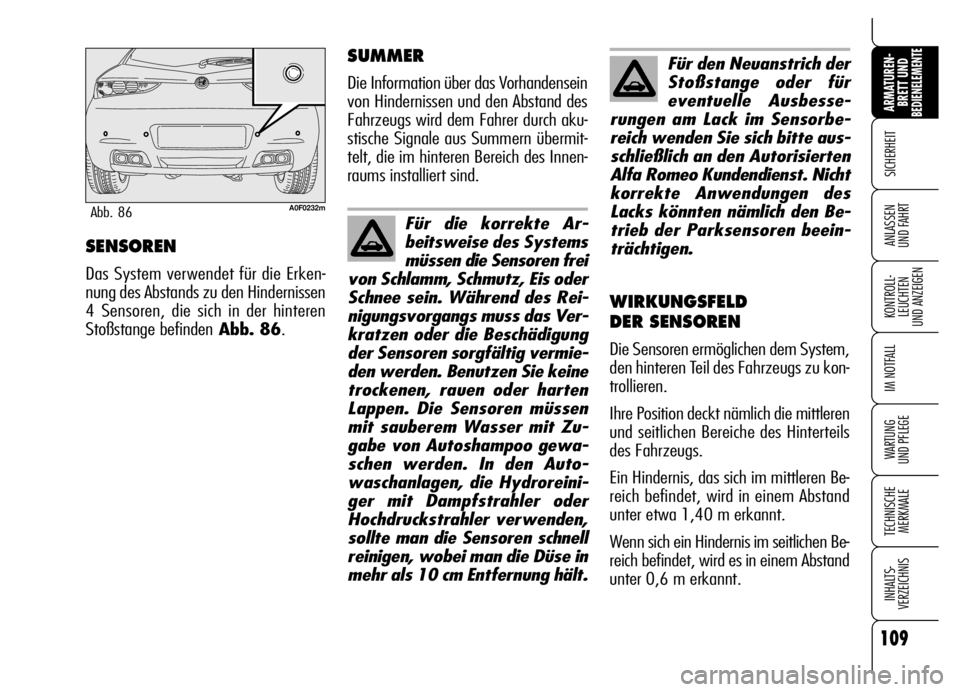

109
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRTSENSOREN
Das System verwendet für die Erken-
nung des Abstands zu den Hindernissen
4 Sensoren, die sich in der hinteren
Stoßstange befindenAbb. 86.
A0F0232mAbb. 86
SUMMER
Die Information über das Vorhandensein
von Hindernissen und den Abstand des
Fahrzeugs wird dem Fahrer durch aku-
stische Signale aus Summern übermit-
telt, die im hinteren Bereich des Innen-
raums installiert sind.
WIRKUNGSFELD
DER SENSOREN
Die Sensoren ermöglichen dem System,
den hinteren Teil des Fahrzeugs zu kon-
trollieren.
Ihre Position deckt nämlich die mittleren
und seitlichen Bereiche des Hinterteils
des Fahrzeugs.
Ein Hindernis, das sich im mittleren Be-
reich befindet, wird in einem Abstand
unter etwa 1,40 m erkannt.
Wenn sich ein Hindernis im seitlichen Be-
reich befindet, wird es in einem Abstand
unter 0,6 m erkannt.
Für die korrekte Ar-
beitsweise des Systems
müssen die Sensoren frei
von Schlamm, Schmutz, Eis oder
Schnee sein. Während des Rei-
nigungsvorgangs muss das Ver-
kratzen oder die Beschädigung
der Sensoren sorgfältig vermie-
den werden. Benutzen Sie keine
trockenen, rauen oder harten
Lappen. Die Sensoren müssen
mit sauberem Wasser mit Zu-
gabe von Autoshampoo gewa-
schen werden. In den Auto-
waschanlagen, die Hydroreini-
ger mit Dampfstrahler oder
Hochdruckstrahler verwenden,
sollte man die Sensoren schnell
reinigen, wobei man die Düse in
mehr als 10 cm Entfernung hält.
Für den Neuanstrich der
Stoßstange oder für
eventuelle Ausbesse-
rungen am Lack im Sensorbe-
reich wenden Sie sich bitte aus-
schließlich an den Autorisierten
Alfa Romeo Kundendienst. Nicht
korrekte Anwendungen des
Lacks könnten nämlich den Be-
trieb der Parksensoren beein-
trächtigen.
Page 112 of 271
110
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

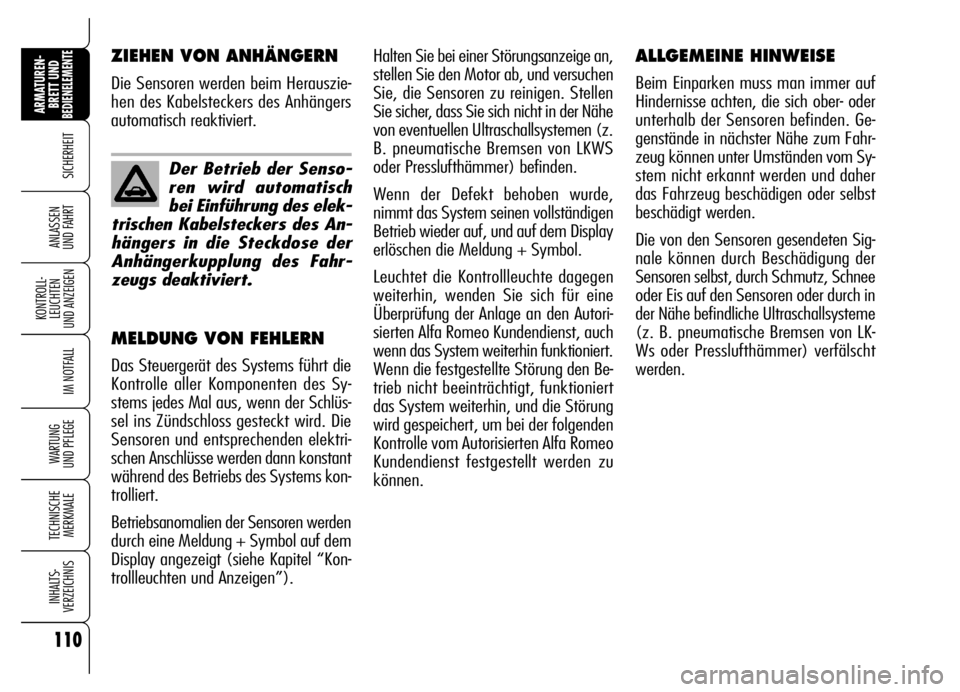

Halten Sie bei einer Störungsanzeige an,
stellen Sie den Motor ab, und versuchen
Sie, die Sensoren zu reinigen. Stellen
Sie sicher, dass Sie sich nicht in der Nähe
von eventuellen Ultraschallsystemen (z.
B. pneumatische Bremsen von LKWS
oder Presslufthämmer) befinden.
Wenn der Defekt behoben wurde,
nimmt das System seinen vollständigen
Betrieb wieder auf, und auf dem Display
erlöschen die Meldung + Symbol.
Leuchtet die Kontrollleuchte dagegen
weiterhin, wenden Sie sich für eine
Überprüfung der Anlage an den Autori-
sierten Alfa Romeo Kundendienst, auch
wenn das System weiterhin funktioniert.
Wenn die festgestellte Störung den Be-
trieb nicht beeinträchtigt, funktioniert
das System weiterhin, und die Störung
wird gespeichert, um bei der folgenden
Kontrolle vom Autorisierten Alfa Romeo
Kundendienst festgestellt werden zu
können.ALLGEMEINE HINWEISE
Beim Einparken muss man immer auf
Hindernisse achten, die sich ober- oder
unterhalb der Sensoren befinden. Ge-
genstände in nächster Nähe zum Fahr-
zeug können unter Umständen vom Sy-
stem nicht erkannt werden und daher
das Fahrzeug beschädigen oder selbst
beschädigt werden.
Die von den Sensoren gesendeten Sig-
nale können durch Beschädigung der
Sensoren selbst, durch Schmutz, Schnee
oder Eis auf den Sensoren oder durch in
der Nähe befindliche Ultraschallsysteme
(z. B. pneumatische Bremsen von LK-
Ws oder Presslufthämmer) verfälscht
werden.
ZIEHEN VON ANHÄNGERN
Die Sensoren werden beim Herauszie-
hen des Kabelsteckers des Anhängers
automatisch reaktiviert.
MELDUNG VON FEHLERN
Das Steuergerät des Systems führt die
Kontrolle aller Komponenten des Sy-
stems jedes Mal aus, wenn der Schlüs-
sel ins Zündschloss gesteckt wird. Die
Sensoren und entsprechenden elektri-
schen Anschlüsse werden dann konstant
während des Betriebs des Systems kon-
trolliert.
Betriebsanomalien der Sensoren werden
durch eine Meldung + Symbol auf dem
Display angezeigt (siehe Kapitel “Kon-
trollleuchten und Anzeigen”).
Der Betrieb der Senso-
ren wird automatisch
bei Einführung des elek-
trischen Kabelsteckers des An-
hängers in die Steckdose der
Anhängerkupplung des Fahr-
zeugs deaktiviert.
Page 113 of 271
111
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
111

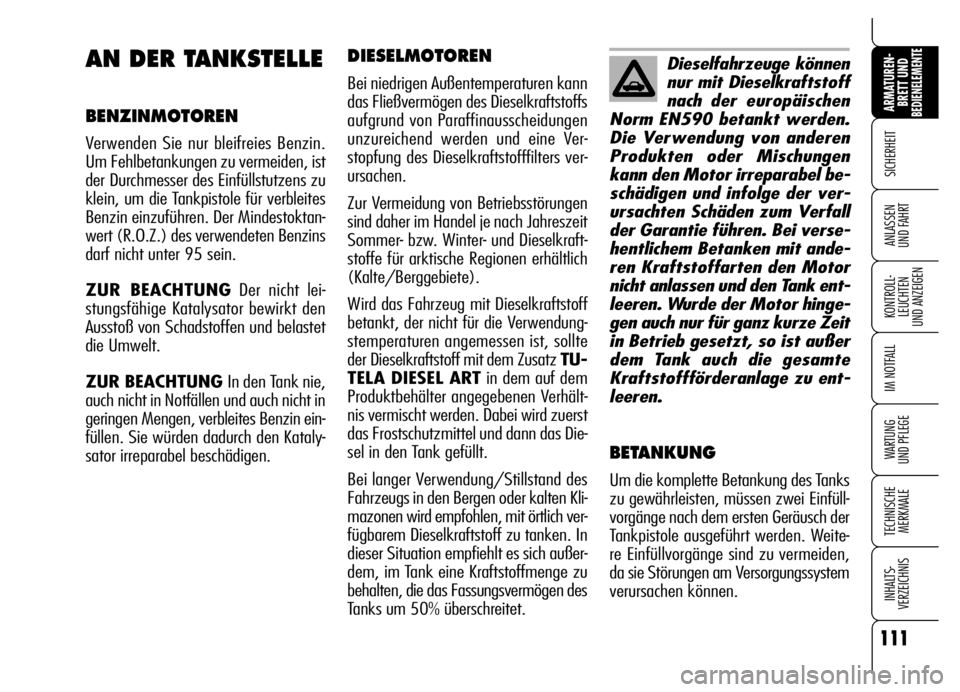

DIESELMOTOREN
Bei niedrigen Außentemperaturen kann
das Fließvermögen des Dieselkraftstoffs
aufgrund von Paraffinausscheidungen
unzureichend werden und eine Ver-
stopfung des Dieselkraftstofffilters ver-
ursachen.
Zur Vermeidung von Betriebsstörungen
sind daher im Handel je nach Jahreszeit
Sommer- bzw. Winter- und Dieselkraft-
stoffe für arktische Regionen erhältlich
(Kalte/Berggebiete).
Wird das Fahrzeug mit Dieselkraftstoff
betankt, der nicht für die Verwendung-
stemperaturen angemessen ist, sollte
der Dieselkraftstoff mit dem Zusatz TU-
TELA DIESEL ARTin dem auf dem
Produktbehälter angegebenen Verhält-
nis vermischt werden. Dabei wird zuerst
das Frostschutzmittel und dann das Die-
sel in den Tank gefüllt.
Bei langer Verwendung/Stillstand des
Fahrzeugs in den Bergen oder kalten Kli-
mazonen wird empfohlen, mit örtlich ver-
fügbarem Dieselkraftstoff zu tanken. In
dieser Situation empfiehlt es sich außer-
dem, im Tank eine Kraftstoffmenge zu
behalten, die das Fassungsvermögen des
Tanks um 50% überschreitet.
AN DER TANKSTELLE
BENZINMOTOREN
Verwenden Sie nur bleifreies Benzin.
Um Fehlbetankungen zu vermeiden, ist
der Durchmesser des Einfüllstutzens zu
klein, um die Tankpistole für verbleites
Benzin einzuführen. Der Mindestoktan-
wert (R.O.Z.) des verwendeten Benzins
darf nicht unter 95 sein.
ZUR BEACHTUNGDer nicht lei-
stungsfähige Katalysator bewirkt den
Ausstoß von Schadstoffen und belastet
die Umwelt.
ZUR BEACHTUNG In den Tank nie,
auch nicht in Notfällen und auch nicht in
geringen Mengen, verbleites Benzin ein-
füllen. Sie würden dadurch den Kataly-
sator irreparabel beschädigen.
Dieselfahrzeuge können
nur mit Dieselkraftstoff
nach der europäischen
Norm EN590 betankt werden.
Die Verwendung von anderen
Produkten oder Mischungen
kann den Motor irreparabel be-
schädigen und infolge der ver-
ursachten Schäden zum Verfall
der Garantie führen. Bei verse-
hentlichem Betanken mit ande-
ren Kraftstoffarten den Motor
nicht anlassen und den Tank ent-
leeren. Wurde der Motor hinge-
gen auch nur für ganz kurze Zeit
in Betrieb gesetzt, so ist außer
dem Tank auch die gesamte
Kraftstoffförderanlage zu ent-
leeren.
BETANKUNG
Um die komplette Betankung des Tanks
zu gewährleisten, müssen zwei Einfüll-
vorgänge nach dem ersten Geräusch der
Tankpistole ausgeführt werden. Weite-
re Einfüllvorgänge sind zu vermeiden,
da sie Störungen am Versorgungssystem
verursachen können.
Page 114 of 271
112
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
112
ÖFFNUNG DER
TANKKLAPPE IM NOTFALL
Bei einer Störung kann auf jeden Fall
die Tankklappe durch Ziehen an der
Schnur auf der rechten Seite des
Gepäckraums Abb. 89geöffnet wer-
den.
A0F0130mAbb. 89
TANKVERSCHLUSS
Die Öffnung der Tankklappe ist nur bei
entriegelten Türen und abgestelltem Mo-
tor möglich.
Für die Öffnung des Verschlusses auf den
vom Pfeil in derAbb. 87angegebe-
nen Punkt einwirken.
Der Verschluss A, Abb. 88 ist mit ei-
ner Verlustschutzvorrichtung Baus-
gerüstet, durch die er mit der Tankklap-
pe Cverbunden ist, so dass er nicht ver-
loren gehen kann.
Während des Tankens hängen Sie den
Verschluss an die im Inneren der Tank-
klappe vorgesehene Vorrichtung, wie in
der Abbildung gezeigt.
A0F0159mAbb. 87A0F0160mAbb. 88
Sich nicht mit offenem
Feuer oder brennenden
Zigaretten dem Kraftstoffein-
füllstutzen nähern: Brandge-
fahr. Nähern Sie sich auch mit
dem Gesicht nicht zu sehr dem
Einfüllstutzen, um keine ge-
sundheitsschädlichen Dämpfe
einzuatmen.
ZUR BEACHTUNG
ZUR BEACHTUNGDer hermetische
Verschluss kann eine leichte Zunahme
des Drucks im Tank verursachen. Even-
tuelle Entlüftungsgeräusche während
des Aufschraubens des Verschlusses sind
ganz normal.
Page 115 of 271
113
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
113

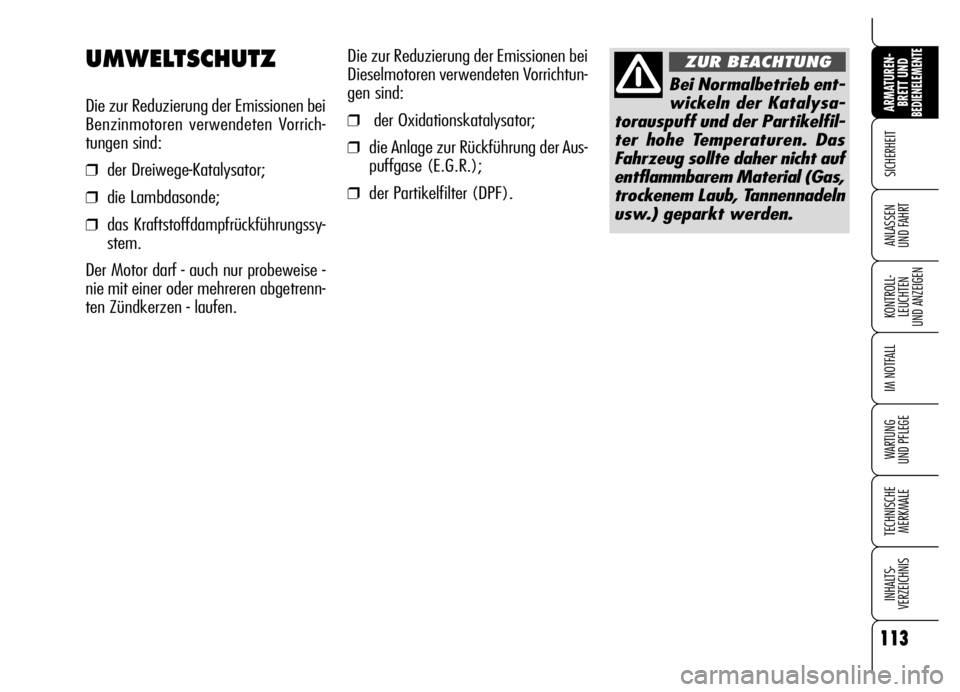

Die zur Reduzierung der Emissionen bei
Dieselmotoren verwendeten Vorrichtun-
gen sind:
❒der Oxidationskatalysator;
❒die Anlage zur Rückführung der Aus-
puffgase (E.G.R.);
❒der Partikelfilter (DPF).
UMWELTSCHUTZ
Die zur Reduzierung der Emissionen bei
Benzinmotoren verwendeten Vorrich-
tungen sind:
❒der Dreiwege-Katalysator;
❒die Lambdasonde;
❒das Kraftstoffdampfrückführungssy-
stem.
Der Motor darf - auch nur probeweise -
nie mit einer oder mehreren abgetrenn-
ten Zündkerzen - laufen.
Bei Normalbetrieb ent-
wickeln der Katalysa-
torauspuff und der Partikelfil-
ter hohe Temperaturen. Das
Fahrzeug sollte daher nicht auf
entflammbarem Material (Gas,
trockenem Laub, Tannennadeln
usw.) geparkt werden.
ZUR BEACHTUNG
Page 116 of 271
114
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
114
Da der Partikelfilter ein Sammelsystem
ist, muss dieser regelmäßig regeneriert
(gereinigt) werden, so dass die Kohlen-
partikel verbrannt werden. Das Regene-
rationsverfahren erfolgt automatisch
durch das Steuergerät der Motorkontrolle
je nach Sammelzustand des Filters und
Verwendungsbedingungen des Fahr-
zeugs. Während der Regeneration kön-
nen folgende Phänomene eintreten: be-
grenzte Erhöhung der Mindestdrehzahl,
Aktivierung des Elektrogebläses, be-
grenzte Raucherhöhung, hohe Tempe-
raturen am Auspuff. Diese Situationen
dürfen nicht als Anomalien interpretiert
werden und haben keinen Einfluss auf
das Verhalten des Fahrzeugs und die
Umwelt. PARTIKELFILTER DPF
(Diesel Particulate Filter)
Es handelt sich um einen mechanischen
Filter, der sich im Auspuffsystem befin-
det und die Kohlenpartikel, die in den
Abgasen des Dieselmotors enthalten
sind, einfängt.
Der Filter hat die Funktion, die Emissio-
nen der Kohlenpartikel gemäß den ak-
tuellen/zukünftigen gesetzlichen Vor-
schriften fast ganz zu beseitigen.
Während der normalen Verwendung des
Fahrzeugs registriert das Steuergerät der
Motorkontrolle eine Reihe von Verwen-
dungsdaten (Verwendungszeit, Art der
Fahrstrecke, erreichte Temperaturen usw.)
und berechnet die Partikelmenge, die sich
im Filter angesammelt hat.Partikelfilter verstopft
Wenn der Partikelfilter verstopft ist, er-
scheint auf dem Display das Symbol
hzusammen mit einer MeldungIn
diesem Fall empfiehlt es sich, mit dem
Fahrzeug weiterzufahren, bis das Sym-
bol
h+ Meldung auf dem Display
erlöschen.
Page 117 of 271
115
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
S S S S
I I I I
C C C C
H H H H
E E E E
R R R R
H H H H
E E E E
I I I I
T T T T
SICHERHEITSGURTE ............................................ 116
S.B.R.-SYSTEM ................................................. 117
GURTSTRAFFER .................................................. 118
KINDER SICHER BEFÖRDERN................................ 121
BESTIMMUNGEN FÜR DIE MONTAGE
DES KINDERSITZES “ISOFIX UNIVERSAL” .............. 126
FRONTAIRBAG.................................................... 128
SEITENAIRBAGS (Side bag - Window bag) ............ 132
Page 118 of 271

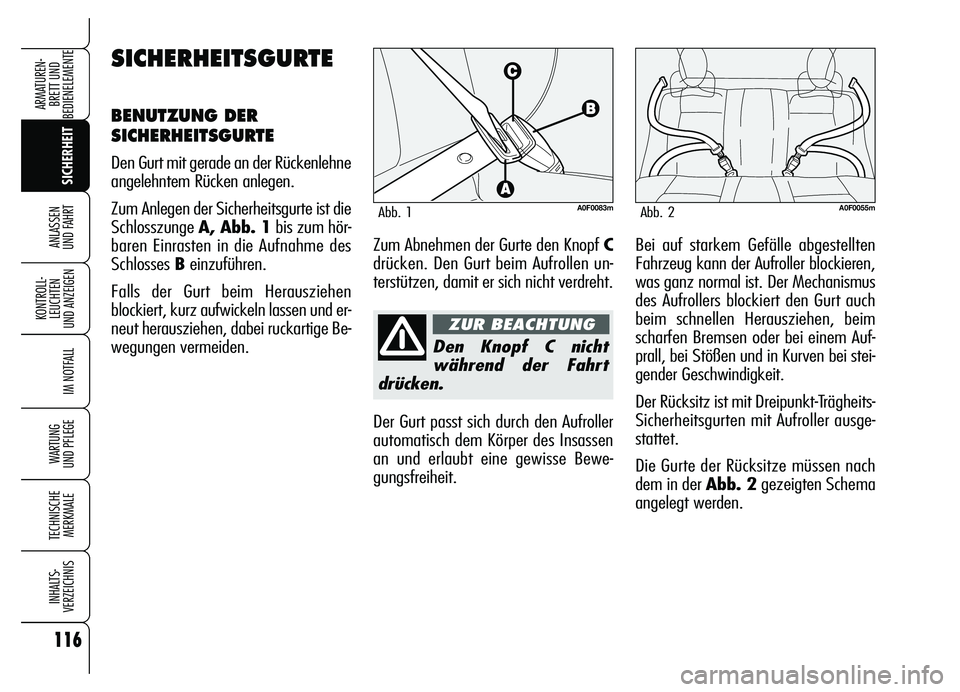

116
SICHERHEIT KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
Den Knopf C nicht
während der Fahrt
drücken.
Der Gurt passt sich durch den Aufroller
automatisch dem Körper des Insassen
an und erlaubt eine gewisse Bewe-
gungsfreiheit.Bei auf starkem Gefälle abgestellten
Fahrzeug kann der Aufroller blockieren,
was ganz normal ist. Der Mechanismus
des Aufrollers blockiert den Gurt auch
beim schnellen Herausziehen, beim
scharfen Bremsen oder bei einem Auf-
prall, bei Stößen und in Kurven bei stei-
gender Geschwindigkeit.
Der Rücksitz ist mit Dreipunkt-Trägheits-
Sicherheitsgurten mit Aufroller ausge-
stattet.
Die Gurte der Rücksitze müssen nach
dem in der Abb. 2gezeigten Schema
angelegt werden. Zum Abnehmen der Gurte den Knopf C
drücken. Den Gurt beim Aufrollen un-
terstützen, damit er sich nicht verdreht.
SICHERHEITSGURTE
BENUTZUNG DER
SICHERHEITSGURTE
Den Gurt mit gerade an der Rückenlehne
angelehntem Rücken anlegen.
Zum Anlegen der Sicherheitsgurte ist die
Schlosszunge A, Abb. 1bis zum hör-
baren Einrasten in die Aufnahme des
Schlosses Beinzuführen.
Falls der Gurt beim Herausziehen
blockiert, kurz aufwickeln lassen und er-
neut herausziehen, dabei ruckartige Be-
wegungen vermeiden.
ZUR BEACHTUNG
A0F0083mAbb. 1A0F0055mAbb. 2
Page 119 of 271

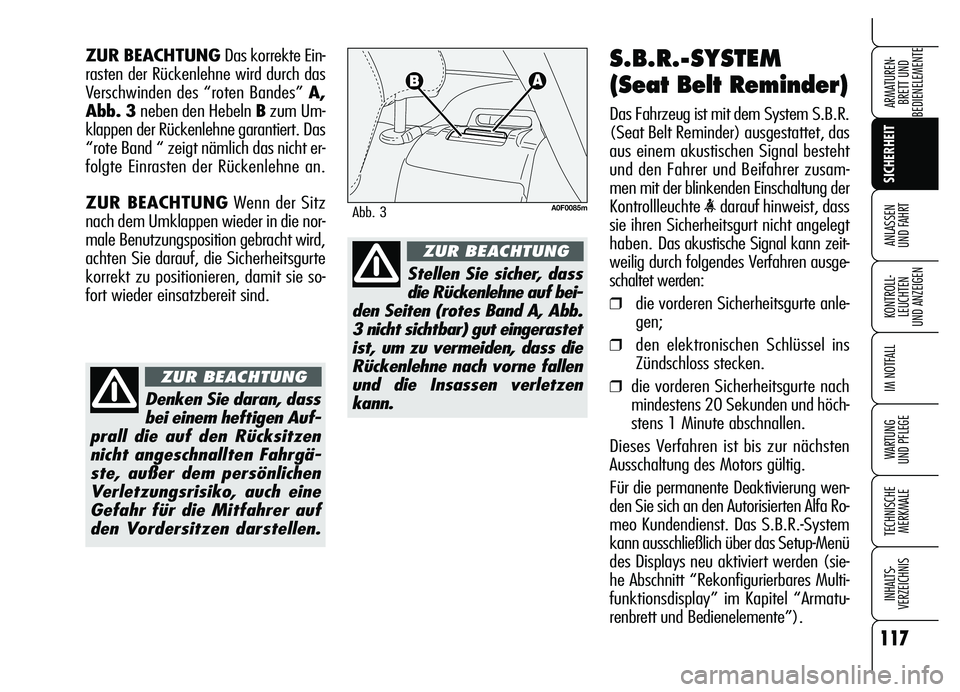

117
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
S.B.R.-SYSTEM
(Seat Belt Reminder)
Das Fahrzeug ist mit dem System S.B.R.
(Seat Belt Reminder) ausgestattet, das
aus einem akustischen Signal besteht
und den Fahrer und Beifahrer zusam-
men mit der blinkenden Einschaltung der
Kontrollleuchte
haben. Das akustische Signal kann zeit-
weilig durch folgendes Verfahren ausge-
schaltet werden:
❒die vorderen Sicherheitsgurte anle-
gen;
❒den elektronischen Schlüssel ins
Zündschloss stecken.
❒die vorderen Sicherheitsgurte nach
mindestens 20 Sekunden und höch-
stens 1 Minute abschnallen.
Dieses Verfahren ist bis zur nächsten
Ausschaltung des Motors gültig.
Für die permanente Deaktivierung wen-
den Sie sich an den Autorisierten Alfa Ro-
meo Kundendienst. Das S.B.R.-System
kann ausschließlich über das Setup-Menü
des Displays neu aktiviert werden (sie-
he Abschnitt “Rekonfigurierbares Multi-
funktionsdisplay” im Kapitel “Armatu-
renbrett und Bedienelemente”). ZUR BEACHTUNG Das korrekte Ein-
rasten der Rückenlehne wird durch das
Verschwinden des “roten Bandes” A,
Abb. 3neben den Hebeln Bzum Um-
klappen der Rückenlehne garantiert. Das
“rote Band “ zeigt nämlich das nicht er-
folgte Einrasten der Rückenlehne an.
ZUR BEACHTUNGWenn der Sitz
nach dem Umklappen wieder in die nor-
male Benutzungsposition gebracht wird,
achten Sie darauf, die Sicherheitsgurte
korrekt zu positionieren, damit sie so-
fort wieder einsatzbereit sind.
A0F0085mAbb. 3
Stellen Sie sicher, dass
die Rückenlehne auf bei-
den Seiten (rotes Band A, Abb.
3 nicht sichtbar) gut eingerastet
ist, um zu vermeiden, dass die
Rückenlehne nach vorne fallen
und die Insassen verletzen
kann.
ZUR BEACHTUNG
Denken Sie daran, dass
bei einem heftigen Auf-
prall die auf den Rücksitzen
nicht angeschnallten Fahrgä-
ste, außer dem persönlichen
Verletzungsrisiko, auch eine
Gefahr für die Mitfahrer auf
den Vordersitzen darstellen.
ZUR BEACHTUNG
Page 120 of 271

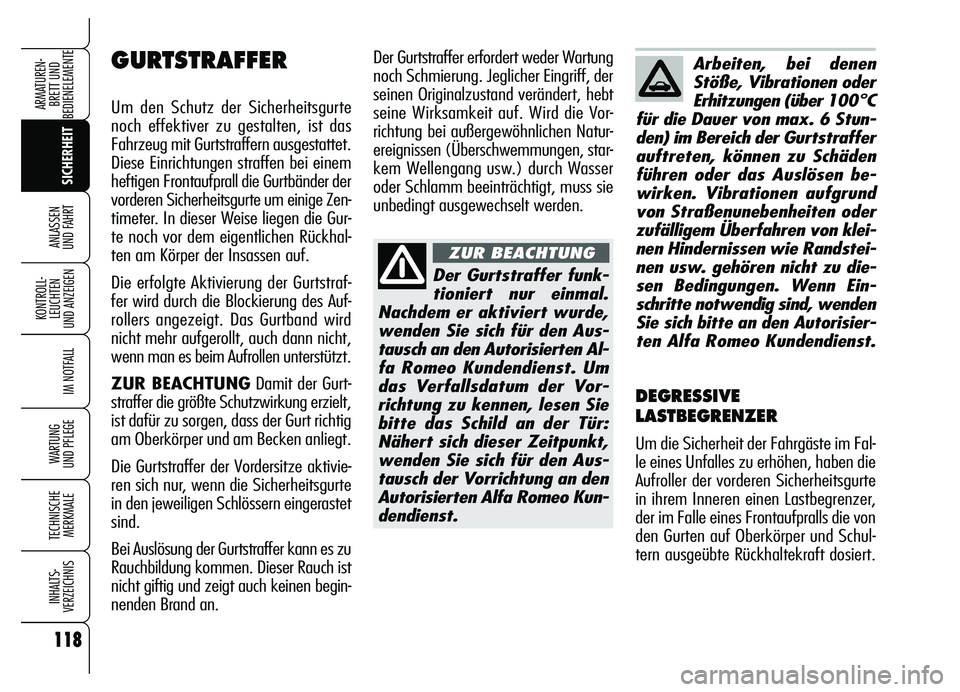

118
SICHERHEIT KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
118
Der Gurtstraffer erfordert weder Wartung
noch Schmierung. Jeglicher Eingriff, der
seinen Originalzustand verändert, hebt
seine Wirksamkeit auf. Wird die Vor-
richtung bei außergewöhnlichen Natur-
ereignissen (Überschwemmungen, star-
kem Wellengang usw.) durch Wasser
oder Schlamm beeinträchtigt, muss sie
unbedingt ausgewechselt werden.GURTSTRAFFER
Um den Schutz der Sicherheitsgurte
noch effektiver zu gestalten, ist das
Fahrzeug mit Gurtstraffern ausgestattet.
Diese Einrichtungen straffen bei einem
heftigen Frontaufprall die Gurtbänder der
vorderen Sicherheitsgurte um einige Zen-
timeter. In dieser Weise liegen die Gur-
te noch vor dem eigentlichen Rückhal-
ten am Körper der Insassen auf.
Die erfolgte Aktivierung der Gurtstraf-
fer wird durch die Blockierung des Auf-
rollers angezeigt. Das Gurtband wird
nicht mehr aufgerollt, auch dann nicht,
wenn man es beim Aufrollen unterstützt.
ZUR BEACHTUNGDamit der Gurt-
straffer die größte Schutzwirkung erzielt,
ist dafür zu sorgen, dass der Gurt richtig
am Oberkörper und am Becken anliegt.
Die Gurtstraffer der Vordersitze aktivie-
ren sich nur, wenn die Sicherheitsgurte
in den jeweiligen Schlössern eingerastet
sind.
Bei Auslösung der Gurtstraffer kann es zu
Rauchbildung kommen. Dieser Rauch ist
nicht giftig und zeigt auch keinen begin-
nenden Brand an.
Der Gurtstraffer funk-
tioniert nur einmal.
Nachdem er aktiviert wurde,
wenden Sie sich für den Aus-
tausch an den Autorisierten Al-
fa Romeo Kundendienst. Um
das Verfallsdatum der Vor-
richtung zu kennen, lesen Sie
bitte das Schild an der Tür:
Nähert sich dieser Zeitpunkt,
wenden Sie sich für den Aus-
tausch der Vorrichtung an den
Autorisierten Alfa Romeo Kun-
dendienst.
ZUR BEACHTUNG
Arbeiten, bei denen
Stöße, Vibrationen oder
Erhitzungen (über 100°C
für die Dauer von max. 6 Stun-
den) im Bereich der Gurtstraffer
auftreten, können zu Schäden
führen oder das Auslösen be-
wirken. Vibrationen aufgrund
von Straßenunebenheiten oder
zufälligem Überfahren von klei-
nen Hindernissen wie Randstei-
nen usw. gehören nicht zu die-
sen Bedingungen. Wenn Ein-
schritte notwendig sind, wenden
Sie sich bitte an den Autorisier-
ten Alfa Romeo Kundendienst.
DEGRESSIVE
LASTBEGRENZER
Um die Sicherheit der Fahrgäste im Fal-
le eines Unfalles zu erhöhen, haben die
Aufroller der vorderen Sicherheitsgurte
in ihrem Inneren einen Lastbegrenzer,
der im Falle eines Frontaufpralls die von
den Gurten auf Oberkörper und Schul-
tern ausgeübte Rückhaltekraft dosiert.
