Alfa Romeo Brera/Spider 2007 Betriebsanleitung (in German)

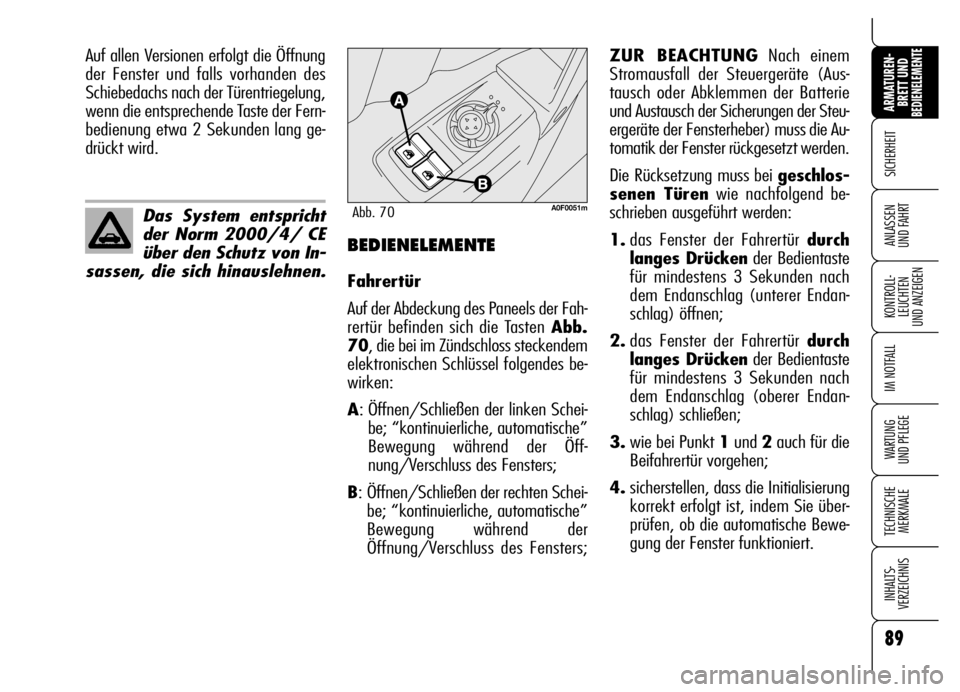

89
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Das System entspricht
der Norm 2000/4/ CE
über den Schutz von In-
sassen, die sich hinauslehnen.
Auf allen Versionen erfolgt die Öffnung
der Fenster und falls vorhanden des
Schiebedachs nach der Türentriegelung,
wenn die entsprechende Taste der Fern-
bedienung etwa 2 Sekunden lang ge-
drückt wird.
A0F0051mAbb. 70
BEDIENELEMENTE
Fahrertür
Auf der Abdeckung des Paneels der Fah-
rertür befinden sich die Tasten Abb.
70, die bei im Zündschloss steckendem
elektronischen Schlüssel folgendes be-
wirken:
A: Öffnen/Schließen der linken Schei-
be; “kontinuierliche, automatische”
Bewegung während der Öff-
nung/Verschluss des Fensters;
B: Öffnen/Schließen der rechten Schei-
be; “kontinuierliche, automatische”
Bewegung während der
Öffnung/Verschluss des Fensters;ZUR BEACHTUNGNach einem
Stromausfall der Steuergeräte (Aus-
tausch oder Abklemmen der Batterie
und Austausch der Sicherungen der Steu-
ergeräte der Fensterheber) muss die Au-
tomatik der Fenster rückgesetzt werden.
Die Rücksetzung muss bei geschlos-
senen Türenwie nachfolgend be-
schrieben ausgeführt werden:
1.das Fenster der Fahrertür durch
langes Drückender Bedientaste
für mindestens 3 Sekunden nach
dem Endanschlag (unterer Endan-
schlag) öffnen;
2.das Fenster der Fahrertür durch
langes Drückender Bedientaste
für mindestens 3 Sekunden nach
dem Endanschlag (oberer Endan-
schlag) schließen;
3.wie bei Punkt 1und 2auch für die
Beifahrertür vorgehen;
4.sicherstellen, dass die Initialisierung
korrekt erfolgt ist, indem Sie über-
prüfen, ob die automatische Bewe-
gung der Fenster funktioniert.

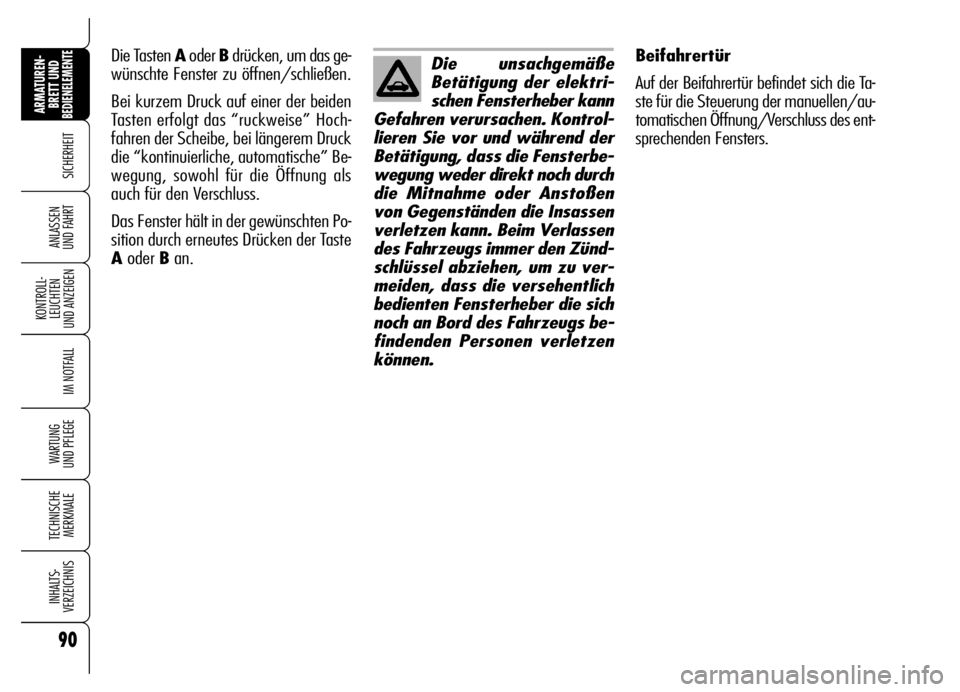

90
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Beifahrertür
Auf der Beifahrertür befindet sich die Ta-
ste für die Steuerung der manuellen/au-
tomatischen Öffnung/Verschluss des ent-
sprechenden Fensters.Die unsachgemäße
Betätigung der elektri-
schen Fensterheber kann
Gefahren verursachen. Kontrol-
lieren Sie vor und während der
Betätigung, dass die Fensterbe-
wegung weder direkt noch durch
die Mitnahme oder Anstoßen
von Gegenständen die Insassen
verletzen kann. Beim Verlassen
des Fahrzeugs immer den Zünd-
schlüssel abziehen, um zu ver-
meiden, dass die versehentlich
bedienten Fensterheber die sich
noch an Bord des Fahrzeugs be-
findenden Personen verletzen
können.Die Tasten Aoder Bdrücken, um das ge-
wünschte Fenster zu öffnen/schließen.
Bei kurzem Druck auf einer der beiden
Tasten erfolgt das “ruckweise” Hoch-
fahren der Scheibe, bei längerem Druck
die “kontinuierliche, automatische” Be-
wegung, sowohl für die Öffnung als
auch für den Verschluss.
Das Fenster hält in der gewünschten Po-
sition durch erneutes Drücken der Taste
Aoder Ban.

91
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRTDer nicht einwandfreie Verschluss des
Kofferraums wird durch die Anzeige des
Symbols
Rund einer Meldung auf
dem Display angezeigt (siehe Kapitel
“Kontrollleuchten und Meldungen”).
ÖFFNEN VON INNEN
Drücken Sie die Taste A, Abb. 71un-
ter der mittleren Armlehne.
Die Taste A, Abb. 71wird infolge ei-
ner Türverriegelung ausgeschaltet, die
folgendermaßen eingeschaltet wurde:
❒durch Druck der Taste Áauf dem
elektronischen Schlüssel;
❒durch Drehen des Metalleinsatzes
des Schlüssels im Schloss der Fah-
rertür;
❒infolge der automatischen Türver-
riegelung nach etwa 2,5 Minuten.
Die Öffnung des Kofferraums wird durch
die Wirkung der seitlichen Gasdruck-
dämpfer vereinfacht.
Bei der Öffnung des Kofferraums schal-
tet sich eine Innenleuchte ein: Die Lam-
pe schaltet sich automatisch aus, wenn
der Kofferraum geschlossen wird. Wenn
Sie vergessen haben, den Kofferraum
zu schließen, erlischt die Innenleuchte
automatisch nach einigen Minuten
KOFFERRAUM
Das Kofferraumschloss ist elektrisch und
wird bei fahrendem Fahrzeug ausge-
schaltet.
Über das “Setup-Menü” (oder für eini-
ge Versionen das Radionavigationssy-
stem) (siehe Abschnitt “Rekonfigurier-
bares Multifunktionsdisplay” in diesem
Kapitel) kann die Öffnung des Koffer-
raums durch Aktivierung der Option
“Kofferraum” eingestellt werden: Wenn
diese Funktion eingeschaltet ist, kann
der Kofferraum nur durch Drücken der
Taste
`auf dem elektronischen
Schlüssel geöffnet werden. Dadurch wird
die Taste zur Öffnung des Kofferraums
A, Abb. 71 unter der mittleren Arm-
lehne ausgeschaltet.
A0F0096mAbb. 71

92
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRTNOTÖFFNUNG
DES KOFFERRAUMS VOM
INNENRAUM
Um den Kofferraum nach der Entladung
der Batterie oder infolge einer Anoma-
lie des elektronischen Schlosses der
Heckklappe von innen öffnen zu kön-
nen, gehen Sie bitte wie folgt vor:
❒die Rücksitze vollständig umklappen
(siehe Abschnitt “Erweiterung des
Gepäckraums” in diesem Kapitel);
❒die hinteren Kopfstützen entfernen;
❒vom Inneren des Kofferraums die Ab-
deckung A, Abb. 72entfernen,
und danach den Hebel B, Abb. 73
betätigen. ZUR BEACHTUNGWenn die Batte-
rie abgeklemmt wurde oder die Schutz-
sicherung durchgebrannt ist, muss der
Mechanismus zum Öffnen/Schließen
der Heckklappe wie folgt „initialisiert“
werden:
❒alle Türen und den Kofferraum
schließen;
❒die Taste Áauf der Fernbedienung
oder die Taste
qauf der mittleren
Konsole drücken;
❒die Taste Ëauf der Fernbedienung
oder die Taste
qauf der mittleren
Konsole drücken;
A0F0250mAbb. 72
ÖFFNUNG MIT
FERNBEDIENUNG
Die Taste `auf dem elektronischen
Schlüssel drücken. Die Öffnung wird
durch zweimaliges Blinken der Fahr-
trichtungsanzeiger begleitet.
Die Öffnung der Heckklappe bei einge-
schalteter Alarmanlage (wo vorgese-
hen) bewirkt:
❒den Ausschluss des Bewegungsmel-
ders;
❒den Ausschluss des Neigungsmel-
ders;
❒und des Kontrollsensors der Heck-
klappe.
Bei Verschluss der Heckklappe werden
alle diese Funktionen wieder eingestellt,
und die Fahrtrichtungsanzeiger schalten
sich für etwa 1 Sekunde ein.
A0F0251mAbb. 73

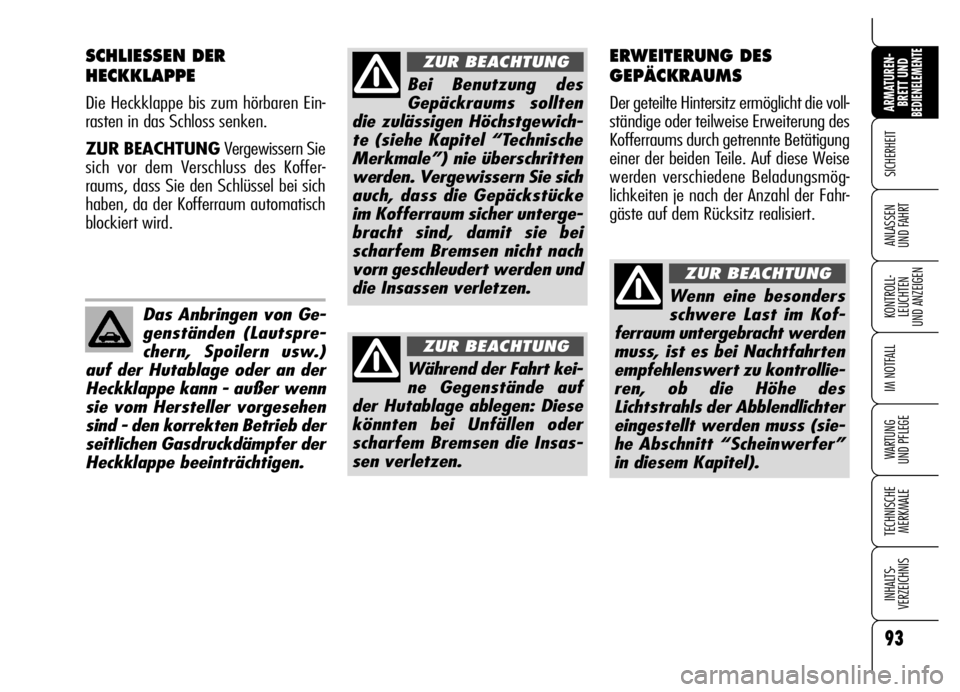

93
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
SCHLIESSEN DER
HECKKLAPPE
Die Heckklappe bis zum hörbaren Ein-
rasten in das Schloss senken.
ZUR BEACHTUNG Vergewissern Sie
sich vor dem Verschluss des Koffer-
raums, dass Sie den Schlüssel bei sich
haben, da der Kofferraum automatisch
blockiert wird.
Das Anbringen von Ge-
genständen (Lautspre-
chern, Spoilern usw.)
auf der Hutablage oder an der
Heckklappe kann - außer wenn
sie vom Hersteller vorgesehen
sind - den korrekten Betrieb der
seitlichen Gasdruckdämpfer der
Heckklappe beeinträchtigen.
Bei Benutzung des
Gepäckraums sollten
die zulässigen Höchstgewich-
te (siehe Kapitel “Technische
Merkmale”) nie überschritten
werden. Vergewissern Sie sich
auch, dass die Gepäckstücke
im Kofferraum sicher unterge-
bracht sind, damit sie bei
scharfem Bremsen nicht nach
vorn geschleudert werden und
die Insassen verletzen.
ZUR BEACHTUNG
Während der Fahrt kei-
ne Gegenstände auf
der Hutablage ablegen: Diese
könnten bei Unfällen oder
scharfem Bremsen die Insas-
sen verletzen.
ZUR BEACHTUNG
ERWEITERUNG DES
GEPÄCKRAUMS
Der geteilte Hintersitz ermöglicht die voll-
ständige oder teilweise Erweiterung des
Kofferraums durch getrennte Betätigung
einer der beiden Teile. Auf diese Weise
werden verschiedene Beladungsmög-
lichkeiten je nach der Anzahl der Fahr-
gäste auf dem Rücksitz realisiert.
Wenn eine besonders
schwere Last im Kof-
ferraum untergebracht werden
muss, ist es bei Nachtfahrten
empfehlenswert zu kontrollie-
ren, ob die Höhe des
Lichtstrahls der Abblendlichter
eingestellt werden muss (sie-
he Abschnitt “Scheinwerfer”
in diesem Kapitel).
ZUR BEACHTUNG

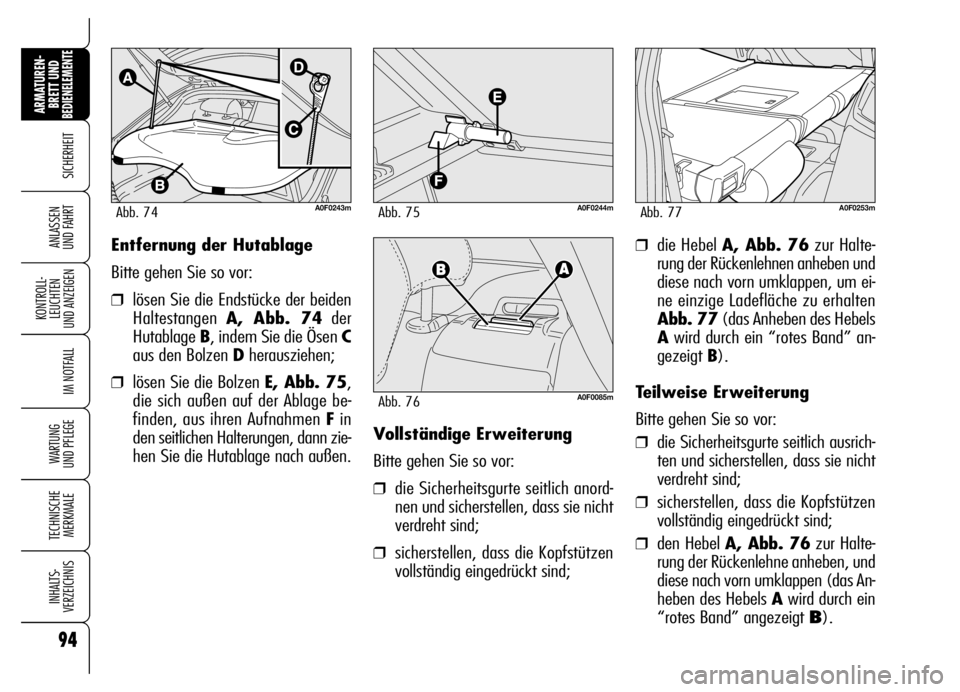

94
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT❒die Hebel A, Abb. 76zur Halte-
rung der Rückenlehnen anheben und
diese nach vorn umklappen, um ei-
ne einzige Ladefläche zu erhalten
Abb. 77(das Anheben des Hebels
Awird durch ein “rotes Band” an-
gezeigt B).
Teilweise Erweiterung
Bitte gehen Sie so vor:
❒die Sicherheitsgurte seitlich ausrich-
ten und sicherstellen, dass sie nicht
verdreht sind;
❒sicherstellen, dass die Kopfstützen
vollständig eingedrückt sind;
❒den Hebel A, Abb. 76zur Halte-
rung der Rückenlehne anheben, und
diese nach vorn umklappen (das An-
heben des Hebels Awird durch ein
“rotes Band” angezeigt B). Entfernung der Hutablage
Bitte gehen Sie so vor:
❒lösen Sie die Endstücke der beiden
Haltestangen A, Abb. 74der
Hutablage B, indem Sie die Ösen C
aus den Bolzen Dherausziehen;
❒lösen Sie die Bolzen E, Abb. 75,
die sich außen auf der Ablage be-
finden, aus ihren Aufnahmen Fin
den seitlichen Halterungen, dann zie-
hen Sie die Hutablage nach außen.Vollständige Erweiterung
Bitte gehen Sie so vor:
❒die Sicherheitsgurte seitlich anord-
nen und sicherstellen, dass sie nicht
verdreht sind;
❒sicherstellen, dass die Kopfstützen
vollständig eingedrückt sind;
A0F0243mAbb. 74A0F0244mAbb. 75
A0F0085mAbb. 76
A0F0253mAbb. 77

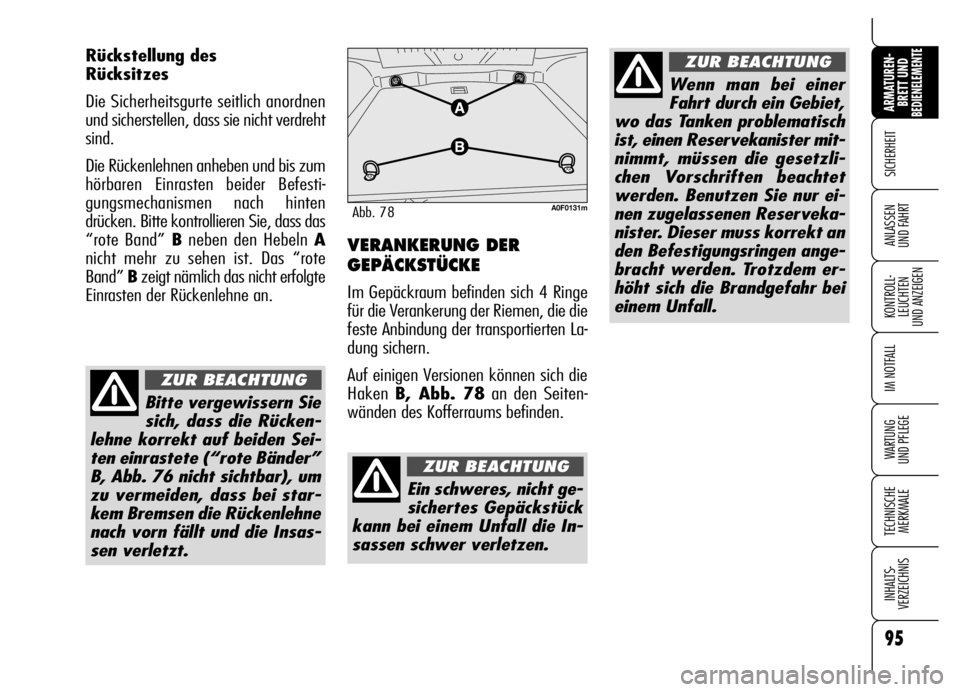

95
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Rückstellung des
Rücksitzes
Die Sicherheitsgurte seitlich anordnen
und sicherstellen, dass sie nicht verdreht
sind.
Die Rückenlehnen anheben und bis zum
hörbaren Einrasten beider Befesti-
gungsmechanismen nach hinten
drücken. Bitte kontrollieren Sie, dass das
“rote Band” Bneben den Hebeln A
nicht mehr zu sehen ist. Das “rote
Band” Bzeigt nämlich das nicht erfolgte
Einrasten der Rückenlehne an.
Bitte vergewissern Sie
sich, dass die Rücken-
lehne korrekt auf beiden Sei-
ten einrastete (“rote Bänder”
B, Abb. 76 nicht sichtbar), um
zu vermeiden, dass bei star-
kem Bremsen die Rückenlehne
nach vorn fällt und die Insas-
sen verletzt.
ZUR BEACHTUNG
VERANKERUNG DER
GEPÄCKSTÜCKE
Im Gepäckraum befinden sich 4 Ringe
für die Verankerung der Riemen, die die
feste Anbindung der transportierten La-
dung sichern.
Auf einigen Versionen können sich die
Haken B, Abb. 78an den Seiten-
wänden des Kofferraums befinden.
A0F0131mAbb. 78
Ein schweres, nicht ge-
sichertes Gepäckstück
kann bei einem Unfall die In-
sassen schwer verletzen.
ZUR BEACHTUNG
Wenn man bei einer
Fahrt durch ein Gebiet,
wo das Tanken problematisch
ist, einen Reservekanister mit-
nimmt, müssen die gesetzli-
chen Vorschriften beachtet
werden. Benutzen Sie nur ei-
nen zugelassenen Reserveka-
nister. Dieser muss korrekt an
den Befestigungsringen ange-
bracht werden. Trotzdem er-
höht sich die Brandgefahr bei
einem Unfall.
ZUR BEACHTUNG

96
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

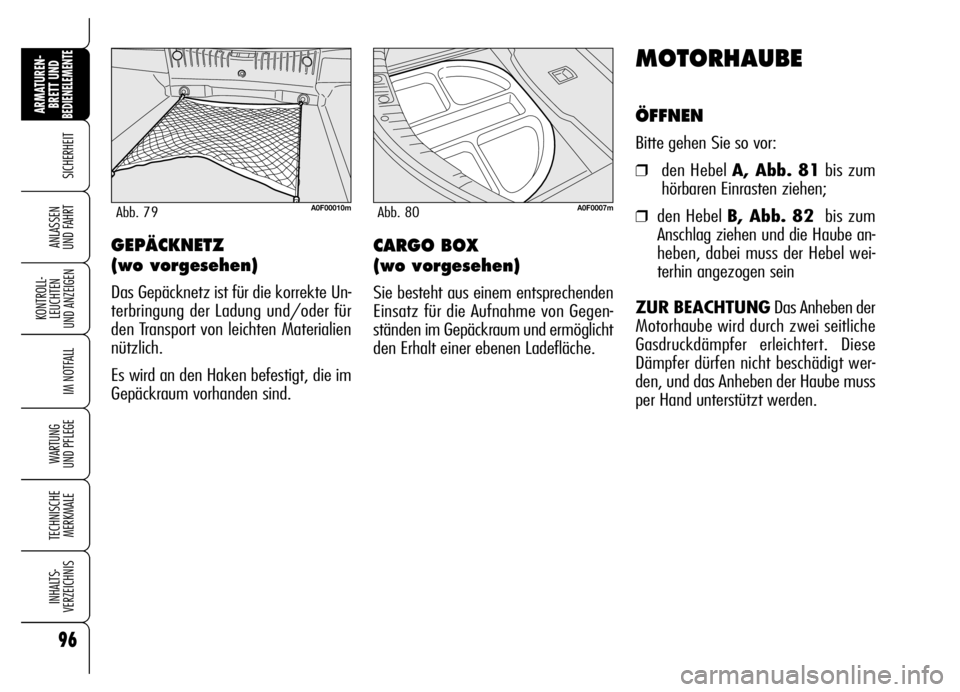

MOTORHAUBE
ÖFFNEN
Bitte gehen Sie so vor:
❒den Hebel A, Abb. 81bis zum
hörbaren Einrasten ziehen;
❒den Hebel B, Abb. 82 bis zum
Anschlag ziehen und die Haube an-
heben, dabei muss der Hebel wei-
terhin angezogen sein
ZUR BEACHTUNGDas Anheben der
Motorhaube wird durch zwei seitliche
Gasdruckdämpfer erleichtert. Diese
Dämpfer dürfen nicht beschädigt wer-
den, und das Anheben der Haube muss
per Hand unterstützt werden.
GEPÄCKNETZ
(wo vorgesehen)
Das Gepäcknetz ist für die korrekte Un-
terbringung der Ladung und/oder für
den Transport von leichten Materialien
nützlich.
Es wird an den Haken befestigt, die im
Gepäckraum vorhanden sind.
A0F00010mAbb. 79
CARGO BOX
(wo vorgesehen)
Sie besteht aus einem entsprechenden
Einsatz für die Aufnahme von Gegen-
ständen im Gepäckraum und ermöglicht
den Erhalt einer ebenen Ladefläche.
A0F0007mAbb. 80

97
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

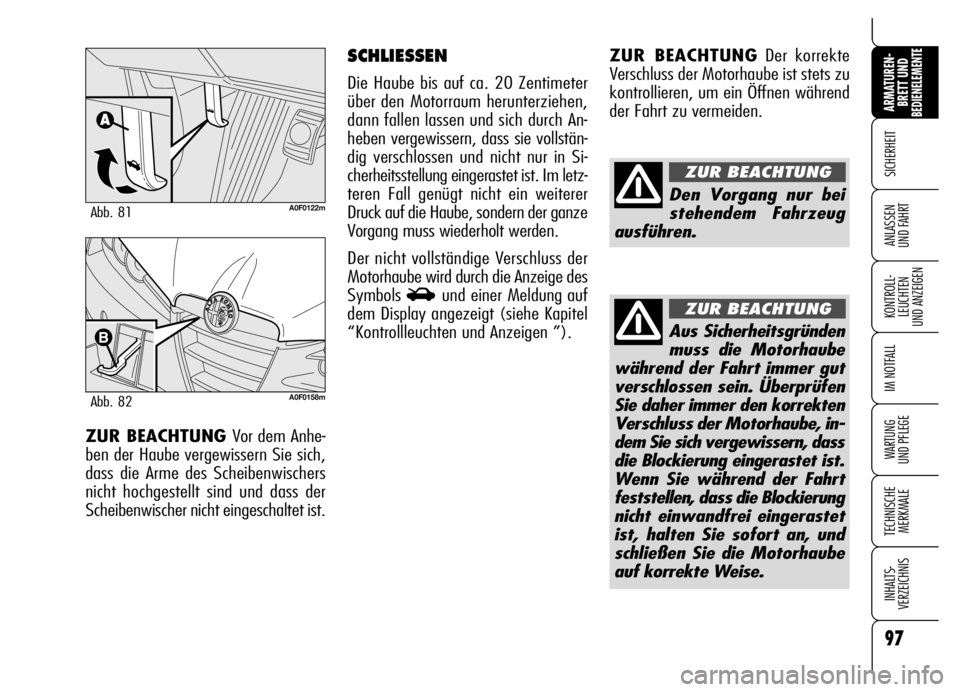

ZUR BEACHTUNGDer korrekte
Verschluss der Motorhaube ist stets zu
kontrollieren, um ein Öffnen während
der Fahrt zu vermeiden.
A0F0122mAbb. 81
A0F0158mAbb. 82
SCHLIESSEN
Die Haube bis auf ca. 20 Zentimeter
über den Motorraum herunterziehen,
dann fallen lassen und sich durch An-
heben vergewissern, dass sie vollstän-
dig verschlossen und nicht nur in Si-
cherheitsstellung eingerastet ist. Im letz-
teren Fall genügt nicht ein weiterer
Druck auf die Haube, sondern der ganze
Vorgang muss wiederholt werden.
Der nicht vollständige Verschluss der
Motorhaube wird durch die Anzeige des
Symbols
Sund einer Meldung auf
dem Display angezeigt (siehe Kapitel
“Kontrollleuchten und Anzeigen ”).
Den Vorgang nur bei
stehendem Fahrzeug
ausführen.
ZUR BEACHTUNG
Aus Sicherheitsgründen
muss die Motorhaube
während der Fahrt immer gut
verschlossen sein. Überprüfen
Sie daher immer den korrekten
Verschluss der Motorhaube, in-
dem Sie sich vergewissern, dass
die Blockierung eingerastet ist.
Wenn Sie während der Fahrt
feststellen, dass die Blockierung
nicht einwandfrei eingerastet
ist, halten Sie sofort an, und
schließen Sie die Motorhaube
auf korrekte Weise.
ZUR BEACHTUNG
ZUR BEACHTUNG Vor dem Anhe-
ben der Haube vergewissern Sie sich,
dass die Arme des Scheibenwischers
nicht hochgestellt sind und dass der
Scheibenwischer nicht eingeschaltet ist.

98
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

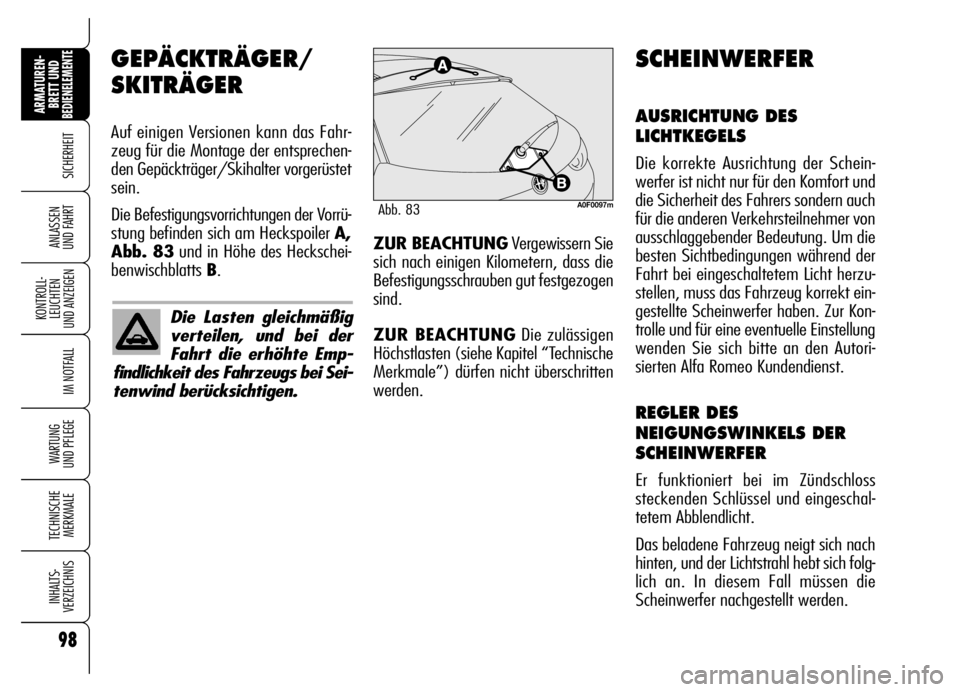

GEPÄCKTRÄGER/
SKITRÄGER
Auf einigen Versionen kann das Fahr-
zeug für die Montage der entsprechen-
den Gepäckträger/Skihalter vorgerüstet
sein.
Die Befestigungsvorrichtungen der Vorrü-
stung befinden sich am Heckspoiler A,
Abb. 83und in Höhe des Heckschei-
benwischblatts B.
A0F0097mAbb. 83
SCHEINWERFER
AUSRICHTUNG DES
LICHTKEGELS
Die korrekte Ausrichtung der Schein-
werfer ist nicht nur für den Komfort und
die Sicherheit des Fahrers sondern auch
für die anderen Verkehrsteilnehmer von
ausschlaggebender Bedeutung. Um die
besten Sichtbedingungen während der
Fahrt bei eingeschaltetem Licht herzu-
stellen, muss das Fahrzeug korrekt ein-
gestellte Scheinwerfer haben. Zur Kon-
trolle und für eine eventuelle Einstellung
wenden Sie sich bitte an den Autori-
sierten Alfa Romeo Kundendienst.
REGLER DES
NEIGUNGSWINKELS DER
SCHEINWERFER
Er funktioniert bei im Zündschloss
steckenden Schlüssel und eingeschal-
tetem Abblendlicht.
Das beladene Fahrzeug neigt sich nach
hinten, und der Lichtstrahl hebt sich folg-
lich an. In diesem Fall müssen die
Scheinwerfer nachgestellt werden.
Die Lasten gleichmäßig
verteilen, und bei der
Fahrt die erhöhte Emp-
findlichkeit des Fahrzeugs bei Sei-
tenwind berücksichtigen.
ZUR BEACHTUNGVergewissern Sie
sich nach einigen Kilometern, dass die
Befestigungsschrauben gut festgezogen
sind.
ZUR BEACHTUNGDie zulässigen
Höchstlasten (siehe Kapitel “Technische
Merkmale”) dürfen nicht überschritten
werden.
