Alfa Romeo Brera/Spider 2007 Manual de Uso e Manutenção (in Portuguese)

109
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃOSENSORES

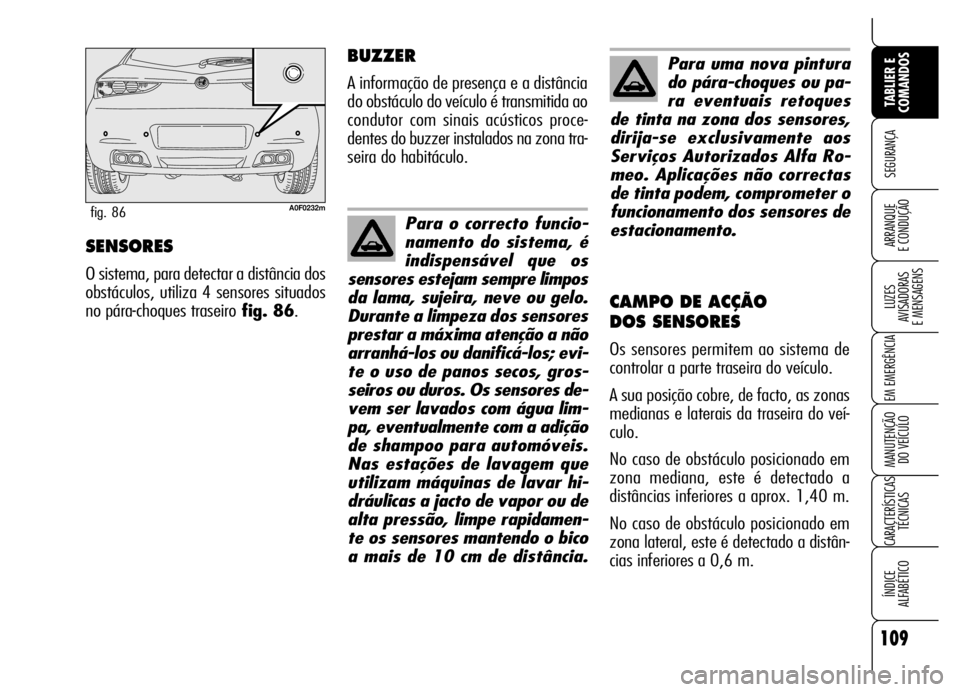

O sistema, para detectar a distância dos
obstáculos, utiliza 4 sensores situados
no pára-choques traseirofig. 86.
A0F0232mfig. 86
BUZZER
A informação de presença e a distância
do obstáculo do veículo é transmitida ao
condutor com sinais acústicos proce-
dentes do buzzer instalados na zona tra-
seira do habitáculo.
CAMPO DE ACÇÃO
DOS SENSORES
Os sensores permitem ao sistema de
controlar a parte traseira do veículo.
A sua posição cobre, de facto, as zonas
medianas e laterais da traseira do veí-
culo.
No caso de obstáculo posicionado em
zona mediana, este é detectado a
distâncias inferiores a aprox. 1,40 m.
No caso de obstáculo posicionado em
zona lateral, este é detectado a distân-
cias inferiores a 0,6 m.
Para o correcto funcio-
namento do sistema, é
indispensável que os
sensores estejam sempre limpos
da lama, sujeira, neve ou gelo.
Durante a limpeza dos sensores
prestar a máxima atenção a não
arranhá-los ou danificá-los; evi-
te o uso de panos secos, gros-
seiros ou duros. Os sensores de-
vem ser lavados com água lim-
pa, eventualmente com a adição
de shampoo para automóveis.
Nas estações de lavagem que
utilizam máquinas de lavar hi-
dráulicas a jacto de vapor ou de
alta pressão, limpe rapidamen-
te os sensores mantendo o bico
a mais de 10 cm de distância.
Para uma nova pintura
do pára-choques ou pa-
ra eventuais retoques
de tinta na zona dos sensores,
dirija-se exclusivamente aos
Serviços Autorizados Alfa Ro-
meo. Aplicações não correctas
de tinta podem, comprometer o
funcionamento dos sensores de
estacionamento.

Em caso de sinalização de avaria, de-
pois de ter estacionado o veículo e des-
ligado o motor, provar a limpar os sen-
sores e certificar-se de não estar em pro-
ximidade de eventuais fontes de
emissão de ultrasons (por ex.: travões
pneumáticos de camiões ou martelos
pneumáticos).
Se foi removida a causa da anomalia, o
sistema recomeça a total funcionalida-
de e no display se apagam a mensagem
+ símbolo.
Se, ao contrário, a luz avisadora per-
manece acesa dirija-se aos Serviços Au-
torizados Alfa Romeo para a verificação
do sistema, mesmo se o sistema conti-
nua a funcionar. Se, a avaria detecta-
da não prejudica o funcionamento, o sis-
tema continua a funcionar e o funcio-
namento irregular é memorizado de mo-
do a ser detectado pelos Serviços Au-
torizados Alfa Romeo numa próxima ve-
rificação.AVISOS GERAIS
Durante as manobras de estaciona-
mento prestar sempre a máxima
atenção aos obstáculos que podem en-
contrar-se sobre ou sob os sensores. Os
objectos colocados a distância aproxi-
mada, em algumas circustâncias não
são, de facto, detectados pelo sistema
e portanto podem danificar o veículo ou
ser danificados.
As sinalizações enviadas pelos sensores
podem ser alteradas pela danificação
dos sensores, pela sujeira, neve ou ge-
lo depositados nos sensores ou por sis-
temas a ultra-sons (por ex. travões
pneumáticos de camiões ou martelos
pneumáticos) presentes nas proximida-
des.

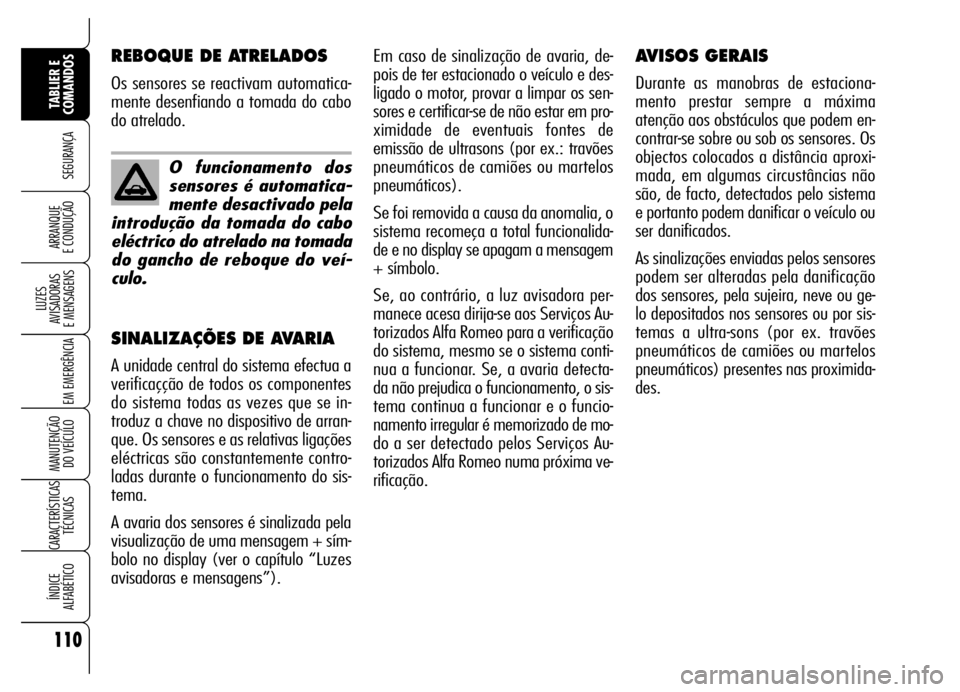

REBOQUE DE ATRELADOS
Os sensores se reactivam automatica-
mente desenfiando a tomada do cabo
do atrelado.
SINALIZAÇÕES DE AVARIA
A unidade central do sistema efectua a
verificaçção de todos os componentes
do sistema todas as vezes que se in-
troduz a chave no dispositivo de arran-
que. Os sensores e as relativas ligações
eléctricas são constantemente contro-
ladas durante o funcionamento do sis-
tema.
A avaria dos sensores é sinalizada pela
visualização de uma mensagem + sím-
bolo no display (ver o capítulo “Luzes
avisadoras e mensagens”).
O funcionamento dos
sensores é automatica-
mente desactivado pela
introdução da tomada do cabo
eléctrico do atrelado na tomada
do gancho de reboque do veí-
culo.
110
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

111
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

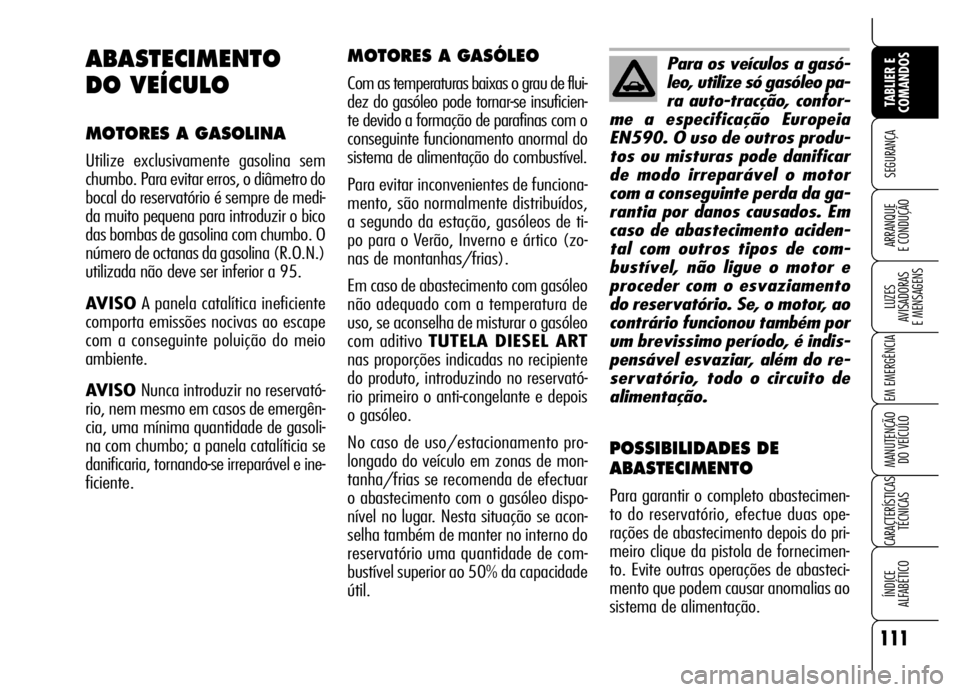

MOTORES A GASÓLEO
Com as temperaturas baixas o grau de flui-
dez do gasóleo pode tornar-se insuficien-
te devido a formação de parafinas com o
conseguinte funcionamento anormal do
sistema de alimentação do combustível.
Para evitar inconvenientes de funciona-
mento, são normalmente distribuídos,
a segundo da estação, gasóleos de ti-
po para o Verão, Inverno e ártico (zo-
nas de montanhas/frias).
Em caso de abastecimento com gasóleo
não adequado com a temperatura de
uso, se aconselha de misturar o gasóleo
com aditivo TUTELA DIESEL ART
nas proporções indicadas no recipiente
do produto, introduzindo no reservató-
rio primeiro o anti-congelante e depois
o gasóleo.
No caso de uso/estacionamento pro-
longado do veículo em zonas de mon-
tanha/frias se recomenda de efectuar
o abastecimento com o gasóleo dispo-
nível no lugar. Nesta situação se acon-
selha também de manter no interno do
reservatório uma quantidade de com-
bustível superior ao 50% da capacidade
útil.
ABASTECIMENTO
DO VEÍCULO
MOTORES A GASOLINA
Utilize exclusivamente gasolina sem
chumbo. Para evitar erros, o diâmetro do
bocal do reservatório é sempre de medi-
da muito pequena para introduzir o bico
das bombas de gasolina com chumbo. O
número de octanas da gasolina (R.O.N.)
utilizada não deve ser inferior a 95.
AV I S OA panela catalítica ineficiente
comporta emissões nocivas ao escape
com a conseguinte poluição do meio
ambiente.
AVISO Nunca introduzir no reservató-
rio, nem mesmo em casos de emergên-
cia, uma mínima quantidade de gasoli-
na com chumbo; a panela catalíticia se
danificaria, tornando-se irreparável e ine-
ficiente.
Para os veículos a gasó-
leo, utilize só gasóleo pa-
ra auto-tracção, confor-
me a especificação Europeia
EN590. O uso de outros produ-
tos ou misturas pode danificar
de modo irreparável o motor
com a conseguinte perda da ga-
rantia por danos causados. Em
caso de abastecimento aciden-
tal com outros tipos de com-
bustível, não ligue o motor e
proceder com o esvaziamento
do reservatório. Se, o motor, ao
contrário funcionou também por
um brevissimo período, é indis-
pensável esvaziar, além do re-
servatório, todo o circuito de
alimentação.
POSSIBILIDADES DE
ABASTECIMENTO
Para garantir o completo abastecimen-
to do reservatório, efectue duas ope-
rações de abastecimento depois do pri-
meiro clique da pistola de fornecimen-
to. Evite outras operações de abasteci-
mento que podem causar anomalias ao
sistema de alimentação.

112
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

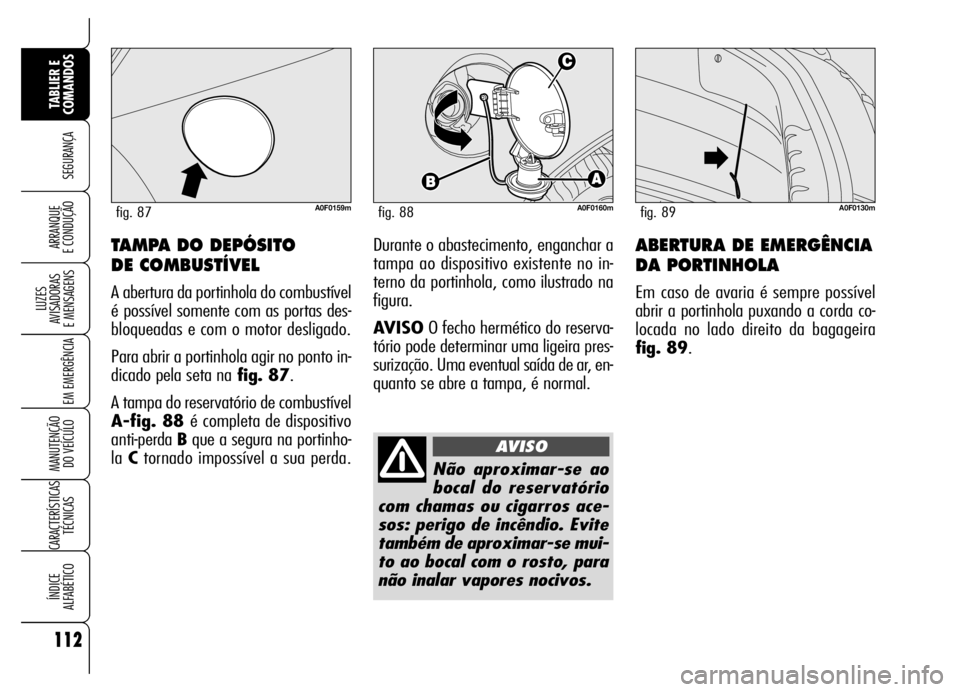

E CONDUÇÃOABERTURA DE EMERGÊNCIA
DA PORTINHOLA
Em caso de avaria é sempre possível
abrir a portinhola puxando a corda co-
locada no lado direito da bagageira
fig. 89.
A0F0130mfig. 89
TAMPA DO DEPÓSITO
DE COMBUSTÍVEL
A abertura da portinhola do combustível
é possível somente com as portas des-
bloqueadas e com o motor desligado.
Para abrir a portinhola agir no ponto in-
dicado pela seta nafig. 87.
A tampa do reservatório de combustível
A-fig. 88 é completa de dispositivo
anti-perda Bque a segura na portinho-
la Ctornado impossível a sua perda.
A0F0159mfig. 87A0F0160mfig. 88
Não aproximar-se ao
bocal do reservatório
com chamas ou cigarros ace-
sos: perigo de incêndio. Evite
também de aproximar-se mui-
to ao bocal com o rosto, para
não inalar vapores nocivos.
AVISO
Durante o abastecimento, enganchar a
tampa ao dispositivo existente no in-
terno da portinhola, como ilustrado na
figura.
AVISOO fecho hermético do reserva-
tório pode determinar uma ligeira pres-
surização. Uma eventual saída de ar, en-
quanto se abre a tampa, é normal.

113
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

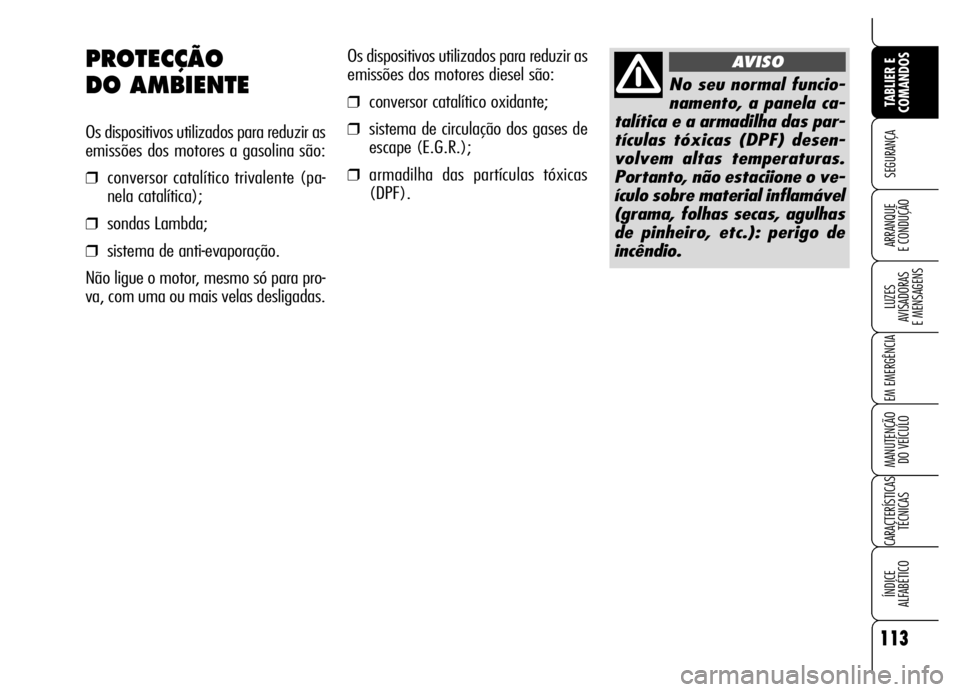

Os dispositivos utilizados para reduzir as
emissões dos motores diesel são:
❒conversor catalítico oxidante;
❒sistema de circulação dos gases de
escape (E.G.R.);
❒armadilha das partículas tóxicas
(DPF).
PROTECÇÃO
DO AMBIENTE
Os dispositivos utilizados para reduzir as
emissões dos motores a gasolina são:
❒conversor catalítico trivalente (pa-
nela catalítica);
❒sondas Lambda;
❒sistema de anti-evaporação.
Não ligue o motor, mesmo só para pro-
va, com uma ou mais velas desligadas.
No seu normal funcio-
namento, a panela ca-
talítica e a armadilha das par-
tículas tóxicas (DPF) desen-
volvem altas temperaturas.
Portanto, não estaciione o ve-
ículo sobre material inflamável
(grama, folhas secas, agulhas
de pinheiro, etc.): perigo de
incêndio.
AVISO

114
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

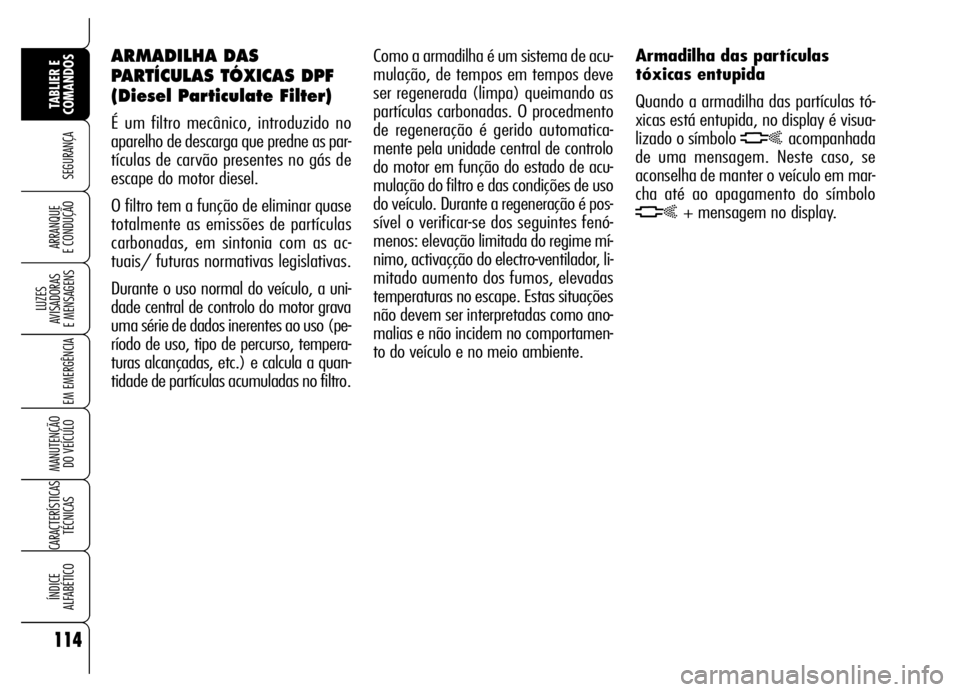

Como a armadilha é um sistema de acu-
mulação, de tempos em tempos deve
ser regenerada (limpa) queimando as
partículas carbonadas. O procedmento
de regeneração é gerido automatica-
mente pela unidade central de controlo
do motor em função do estado de acu-
mulação do filtro e das condições de uso
do veículo. Durante a regeneração é pos-
sível o verificar-se dos seguintes fenó-
menos: elevação limitada do regime mí-
nimo, activaçção do electro-ventilador, li-
mitado aumento dos fumos, elevadas
temperaturas no escape. Estas situações
não devem ser interpretadas como ano-
malias e não incidem no comportamen-
to do veículo e no meio ambiente. ARMADILHA DAS
PARTÍCULAS TÓXICAS DPF
(Diesel Particulate Filter)
É um filtro mecânico, introduzido no
aparelho de descarga que predne as par-
tículas de carvão presentes no gás de
escape do motor diesel.
O filtro tem a função de eliminar quase
totalmente as emissões de partículas
carbonadas, em sintonia com as ac-
tuais/ futuras normativas legislativas.
Durante o uso normal do veículo, a uni-
dade central de controlo do motor grava
uma série de dados inerentes ao uso (pe-
ríodo de uso, tipo de percurso, tempera-
turas alcançadas, etc.) e calcula a quan-
tidade de partículas acumuladas no filtro.Armadilha das partículas
tóxicas entupida
Quando a armadilha das partículas tó-
xicas está entupida, no display é visua-
lizado o símbolo hacompanhada
de uma mensagem. Neste caso, se
aconselha de manter o veículo em mar-
cha até ao apagamento do símbolo
h+ mensagem no display.

115
SEGURANÇA LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
S S S S
E E E E
G G G G
U U U U
R R R R
A A A A
N N N N
Ç Ç Ç Ç
A A A A

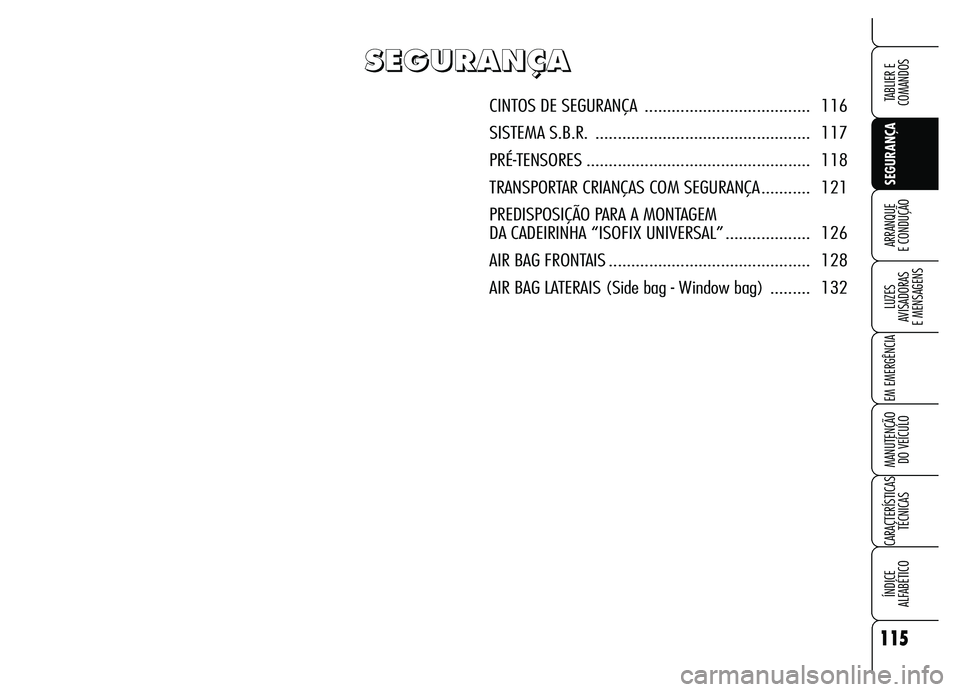

CINTOS DE SEGURANÇA ..................................... 116
SISTEMA S.B.R. ................................................ 117
PRÉ-TENSORES .................................................. 118
TRANSPORTAR CRIANÇAS COM SEGURANÇA ........... 121
PREDISPOSIÇÃO PARA A MONTAGEM
DA CADEIRINHA “ISOFIX UNIVERSAL” ................... 126
AIR BAG FRONTAIS ............................................. 128
AIR BAG LATERAIS (Side bag - Window bag) ......... 132

116
SEGURANÇA LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Não premer o botão C
durante a marcha.
O cinto, por meio do enrolador, se adap-
ta automaticamente ao corpo do pas-
sageiro que o veste permitindo-lhe li-
berdade de movimento.Com o veículo estacionado em pendên-
cia íngreme o enrolador pode bloquear-
se; isto é normal. Além disso, o meca-
nismo do enrolador bloqueia o cinto a ca-
da sua extracção rápida ou em caso de
travagens bruscas, colisões e curvas com
altas velocidades.
O banco traseiro é equipado de cintos
de segurança inerciais com três pontos
de ancoragem e com enrolador.
Os cintos para os lugares traseiros de-
vem ser usados segundo o esquema ilus-
trado na fig. 2. Para desapertar os cintos, premer o
botão C. Acompanhe o cinto durante o
rebobinamento, para evitar que fique
torcido.

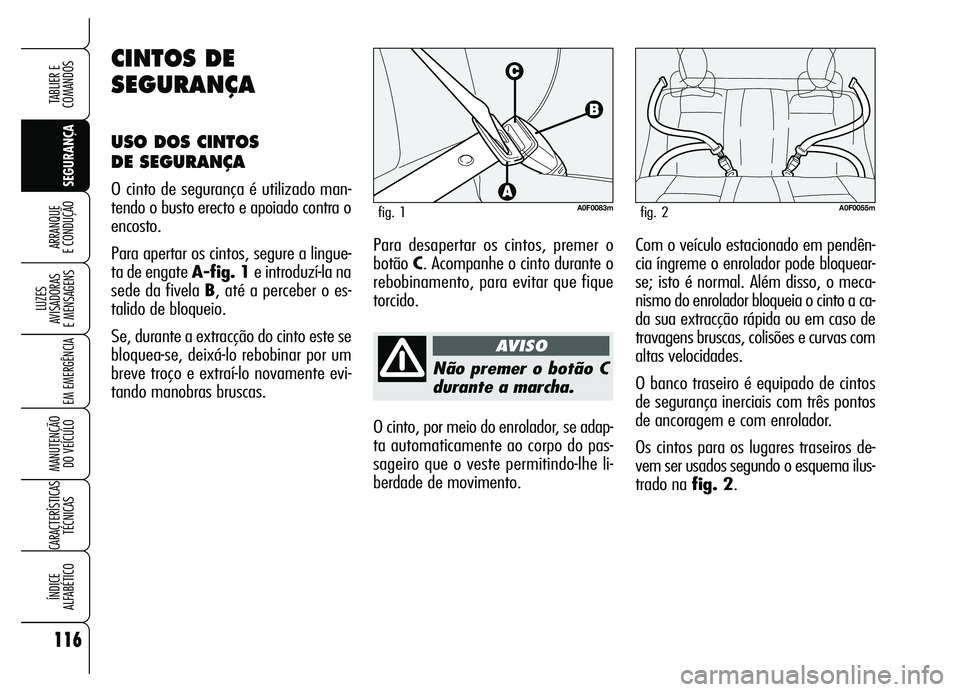

CINTOS DE
SEGURANÇA
USO DOS CINTOS
DE SEGURANÇA
O cinto de segurança é utilizado man-
tendo o busto erecto e apoiado contra o
encosto.
Para apertar os cintos, segure a lingue-
ta de engate A-fig. 1e introduzí-la na
sede da fivela B, até a perceber o es-
talido de bloqueio.
Se, durante a extracção do cinto este se
bloquea-se, deixá-lo rebobinar por um
breve troço e extraí-lo novamente evi-
tando manobras bruscas.
AVISO
A0F0083mfig. 1A0F0055mfig. 2

117
SEGURANÇA LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

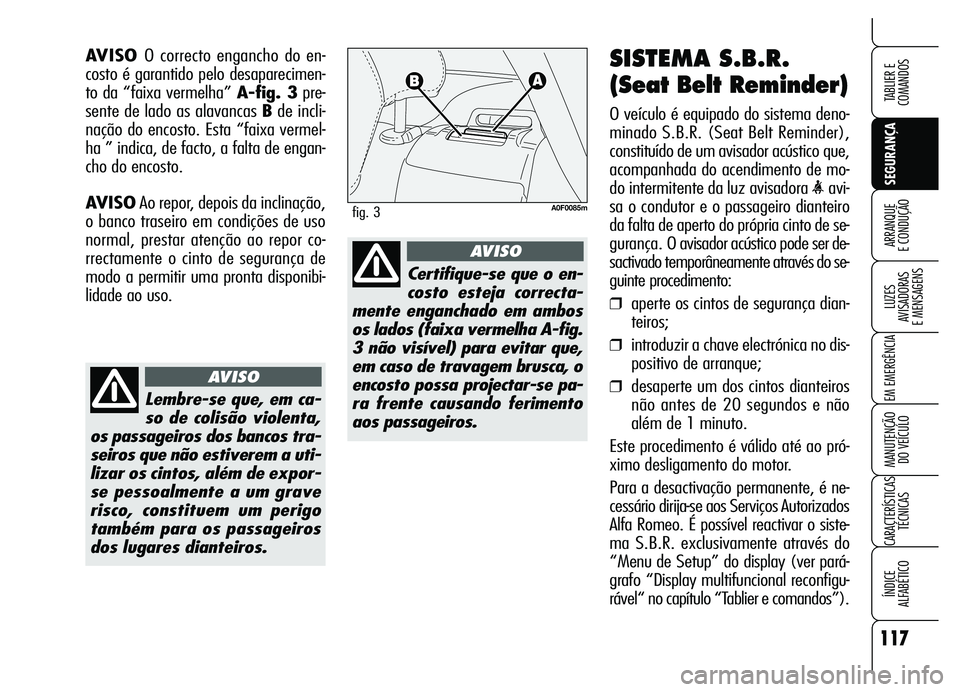

SISTEMA S.B.R.
(Seat Belt Reminder)
O veículo é equipado do sistema deno-
minado S.B.R. (Seat Belt Reminder),
constituído de um avisador acústico que,
acompanhada do acendimento de mo-
do intermitente da luz avisadora
sa o condutor e o passageiro dianteiro
da falta de aperto do própria cinto de se-
gurança. O avisador acústico pode ser de-
sactivado temporâneamente através do se-
guinte procedimento:
❒aperte os cintos de segurança dian-
teiros;
❒introduzir a chave electrónica no dis-
positivo de arranque;
❒desaperte um dos cintos dianteiros
não antes de 20 segundos e não
além de 1 minuto.
Este procedimento é válido até ao pró-
ximo desligamento do motor.
Para a desactivação permanente, é ne-
cessário dirija-se aos Serviços Autorizados
Alfa Romeo. É possível reactivar o siste-
ma S.B.R. exclusivamente através do
“Menu de Setup” do display (ver pará-
grafo “Display multifuncional reconfigu-
rável“ no capítulo “Tablier e comandos”). AVISO O correcto engancho do en-
costo é garantido pelo desaparecimen-
to da “faixa vermelha” A-fig. 3pre-
sente de lado as alavancas Bde incli-
nação do encosto. Esta “faixa vermel-
ha ” indica, de facto, a falta de engan-
cho do encosto.
AVISOAo repor, depois da inclinação,
o banco traseiro em condições de uso
normal, prestar atenção ao repor co-
rrectamente o cinto de segurança de
modo a permitir uma pronta disponibi-
lidade ao uso.
A0F0085mfig. 3
Certifique-se que o en-
costo esteja correcta-
mente enganchado em ambos
os lados (faixa vermelha A-fig.
3 não visível) para evitar que,
em caso de travagem brusca, o
encosto possa projectar-se pa-
ra frente causando ferimento
aos passageiros.
AVISO
Lembre-se que, em ca-
so de colisão violenta,
os passageiros dos bancos tra-
seiros que não estiverem a uti-
lizar os cintos, além de expor-
se pessoalmente a um grave
risco, constituem um perigo
também para os passageiros
dos lugares dianteiros.
AVISO

118
SEGURANÇA LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

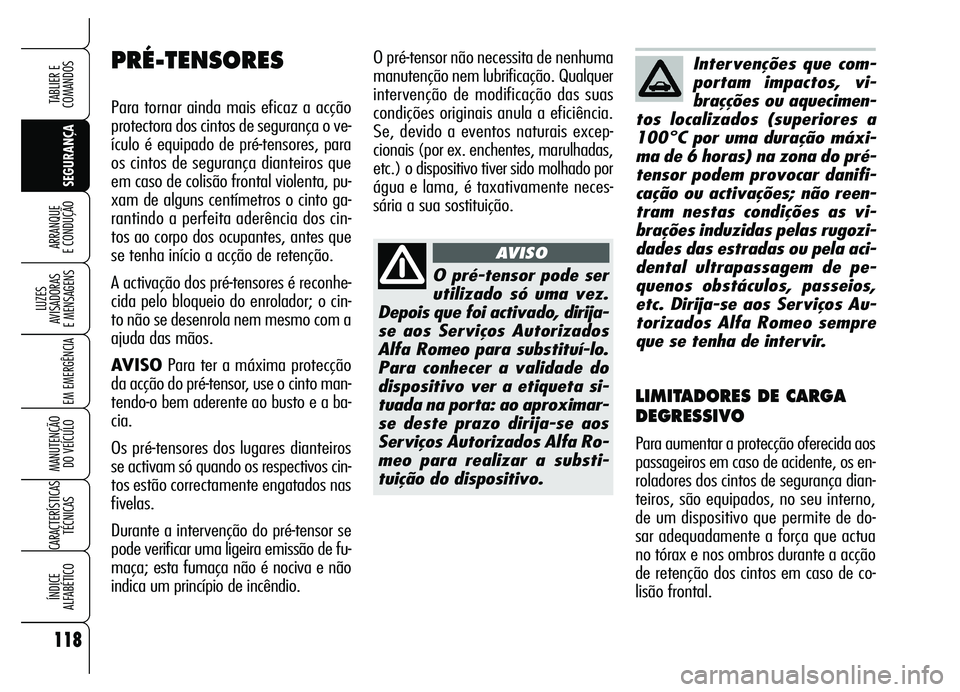

O pré-tensor não necessita de nenhuma
manutenção nem lubrificação. Qualquer
intervenção de modificação das suas
condições originais anula a eficiência.
Se, devido a eventos naturais excep-
cionais (por ex. enchentes, marulhadas,
etc.) o dispositivo tiver sido molhado por
água e lama, é taxativamente neces-
sária a sua sostituição.PRÉ-TENSORES
Para tornar ainda mais eficaz a acção
protectora dos cintos de segurança o ve-
ículo é equipado de pré-tensores, para
os cintos de segurança dianteiros que
em caso de colisão frontal violenta, pu-
xam de alguns centímetros o cinto ga-
rantindo a perfeita aderência dos cin-
tos ao corpo dos ocupantes, antes que
se tenha início a acção de retenção.
A activação dos pré-tensores é reconhe-
cida pelo bloqueio do enrolador; o cin-
to não se desenrola nem mesmo com a
ajuda das mãos.
AVISOPara ter a máxima protecção
da acção do pré-tensor, use o cinto man-
tendo-o bem aderente ao busto e a ba-
cia.
Os pré-tensores dos lugares dianteiros
se activam só quando os respectivos cin-
tos estão correctamente engatados nas
fivelas.
Durante a intervenção do pré-tensor se
pode verificar uma ligeira emissão de fu-
maça; esta fumaça não é nociva e não
indica um princípio de incêndio.
O pré-tensor pode ser
utilizado só uma vez.
Depois que foi activado, dirija-
se aos Serviços Autorizados
Alfa Romeo para substituí-lo.
Para conhecer a validade do
dispositivo ver a etiqueta si-
tuada na porta: ao aproximar-
se deste prazo dirija-se aos
Serviços Autorizados Alfa Ro-
meo para realizar a substi-
tuição do dispositivo.
AVISO
Intervenções que com-
portam impactos, vi-
braçções ou aquecimen-
tos localizados (superiores a
100°C por uma duração máxi-
ma de 6 horas) na zona do pré-
tensor podem provocar danifi-
cação ou activações; não reen-
tram nestas condições as vi-
brações induzidas pelas rugozi-
dades das estradas ou pela aci-
dental ultrapassagem de pe-
quenos obstáculos, passeios,
etc. Dirija-se aos Serviços Au-
torizados Alfa Romeo sempre
que se tenha de intervir.
LIMITADORES DE CARGA
DEGRESSIVO
Para aumentar a protecção oferecida aos
passageiros em caso de acidente, os en-
roladores dos cintos de segurança dian-
teiros, são equipados, no seu interno,
de um dispositivo que permite de do-
sar adequadamente a força que actua
no tórax e nos ombros durante a acção
de retenção dos cintos em caso de co-
lisão frontal.
