Alfa Romeo Brera/Spider 2007 Manual de Uso e Manutenção (in Portuguese)

119
SEGURANÇA LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃOAVISO O cinto não deve estar torcido.
A parte superior deve passar no ombro
e atravessar diagonalmente o tórax. A
parte inferior deve aderir na bacia fig.
5e não ao abdômen do passageiro. Não
utilizar dispositivos (molas, grampos,
etc.) que têm os cintos não aderentes

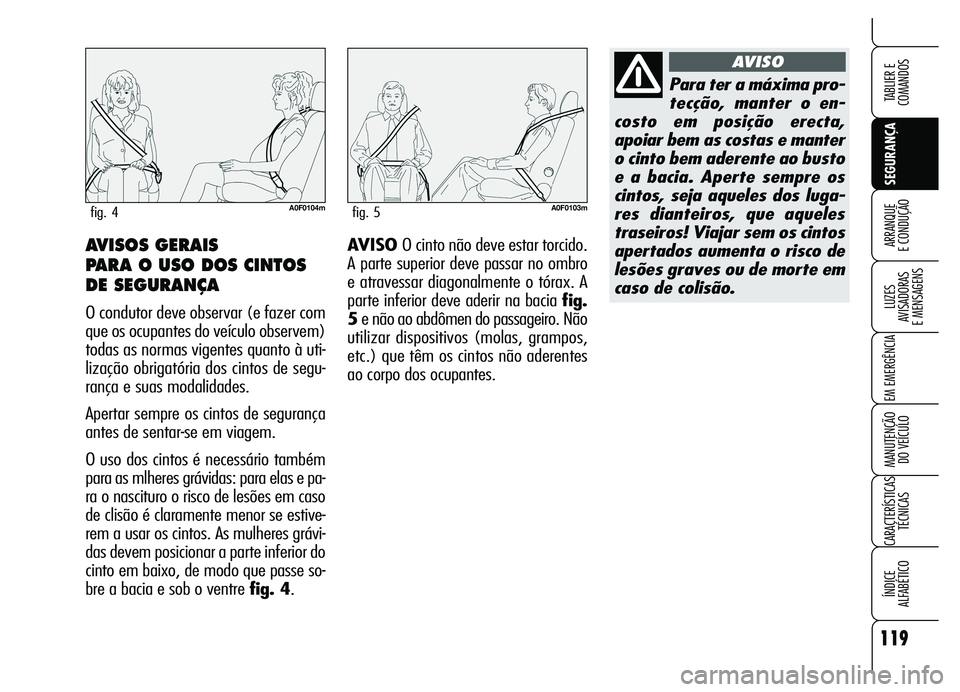

ao corpo dos ocupantes.AVISOS GERAIS
PARA O USO DOS CINTOS
DE SEGURANÇA
O condutor deve observar (e fazer com
que os ocupantes do veículo observem)
todas as normas vigentes quanto à uti-
lização obrigatória dos cintos de segu-
rança e suas modalidades.
Apertar sempre os cintos de segurança
antes de sentar-se em viagem.
O uso dos cintos é necessário também
para as mlheres grávidas: para elas e pa-
ra o nascituro o risco de lesões em caso
de clisão é claramente menor se estive-
rem a usar os cintos. As mulheres grávi-
das devem posicionar a parte inferior do
cinto em baixo, de modo que passe so-
bre a bacia e sob o ventre fig. 4.
A0F0104mfig. 4A0F0103mfig. 5
Para ter a máxima pro-
tecção, manter o en-
costo em posição erecta,
apoiar bem as costas e manter
o cinto bem aderente ao busto
e a bacia. Aperte sempre os
cintos, seja aqueles dos luga-
res dianteiros, que aqueles
traseiros! Viajar sem os cintos
apertados aumenta o risco de
lesões graves ou de morte em
caso de colisão.
AVISO

120
SEGURANÇA LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

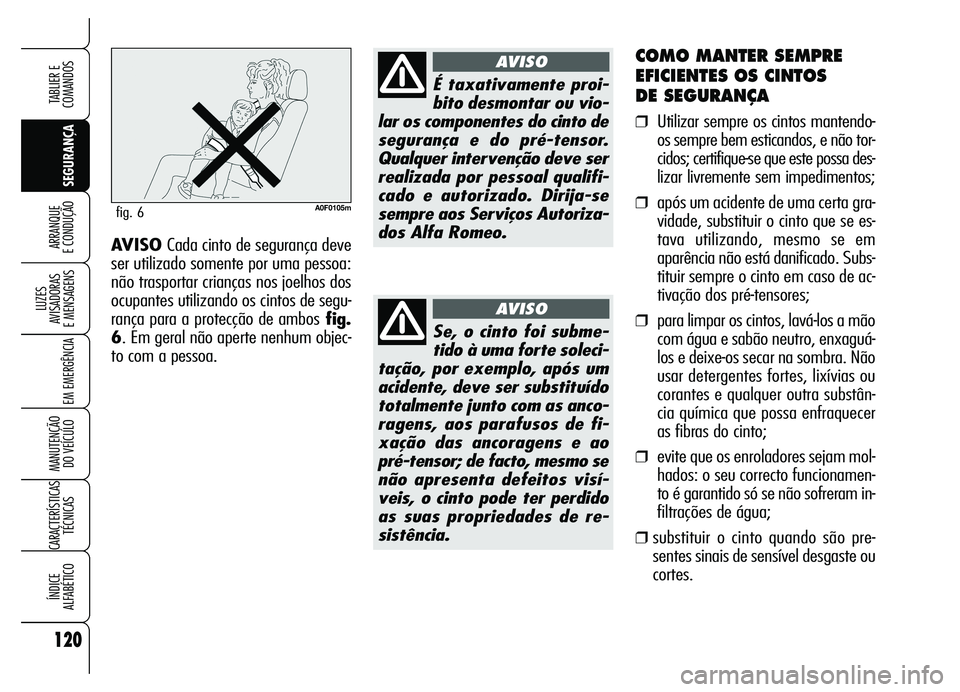

COMO MANTER SEMPRE
EFICIENTES OS CINTOS
DE SEGURANÇA
❒Utilizar sempre os cintos mantendo-
os sempre bem esticandos, e não tor-
cidos; certifique-se que este possa des-
lizar livremente sem impedimentos;
❒após um acidente de uma certa gra-
vidade, substituir o cinto que se es-
tava utilizando, mesmo se em
aparência não está danificado. Subs-
tituir sempre o cinto em caso de ac-
tivação dos pré-tensores;
❒para limpar os cintos, lavá-los a mão
com água e sabão neutro, enxaguá-
los e deixe-os secar na sombra. Não
usar detergentes fortes, lixívias ou
corantes e qualquer outra substân-
cia química que possa enfraquecer
as fibras do cinto;
❒evite que os enroladores sejam mol-
hados: o seu correcto funcionamen-
to é garantido só se não sofreram in-
filtrações de água;
❒ substituir o cinto quando são pre-
sentes sinais de sensível desgaste ou
cortes. AVISO Cada cinto de segurança deve
ser utilizado somente por uma pessoa:
não trasportar crianças nos joelhos dos
ocupantes utilizando os cintos de segu-
rança para a protecção de ambosfig.
6. Em geral não aperte nenhum objec-
to com a pessoa.
A0F0105mfig. 6
É taxativamente proi-
bito desmontar ou vio-
lar os componentes do cinto de
segurança e do pré-tensor.
Qualquer intervenção deve ser
realizada por pessoal qualifi-
cado e autorizado. Dirija-se
sempre aos Serviços Autoriza-
dos Alfa Romeo.
AVISO
Se, o cinto foi subme-
tido à uma forte soleci-
tação, por exemplo, após um
acidente, deve ser substituído
totalmente junto com as anco-
ragens, aos parafusos de fi-
xação das ancoragens e ao
pré-tensor; de facto, mesmo se
não apresenta defeitos visí-
veis, o cinto pode ter perdido
as suas propriedades de re-
sistência.
AVISO

121
SEGURANÇA LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Os resultados da pesquisa sobre uma
melhor protecção das crianças estão sin-
tetizados no Regulamento Europeu ECE-
R44, que além de torná-los obrigatórios,
subdivide os sistemas de retenção em
cinco grupos:
Grupo 0 - até 10 kg de peso
Grupo 0+ - até 13 kg de peso
Grupo 1 9-18 kg de peso
Grupo 2 15-25 kg de peso
Grupo 3 22-36 kg de peso
Come se pode ver, existe uma parcial
sobreposição entre os grupos, de fac-
to, encontram-se em comércio disposi-
tivos que abrangem mais de um grupo
de peso.
Todos os dispositivos de retenção devem
indicar os dados de homologação, jun-
to com a marca de controlo, numa pla-
ca firmemente fixada na cadeirinha, a
qual não deve ser absolutamente re-
movida.
Acima de 1,50 m de estatura as
crianças do ponto de vista dos sistemas
de retenção, são equiparadas aos adul-
tos e usam normalmente os cintos.A Lineaccessori Alfa Romeo dispõe de
cadeirinhas para crianças adequadas a
cada grupo de peso. Aconselha-se esta
escolha, por terem sido projectadas e
testadas especificadamente para os ve-

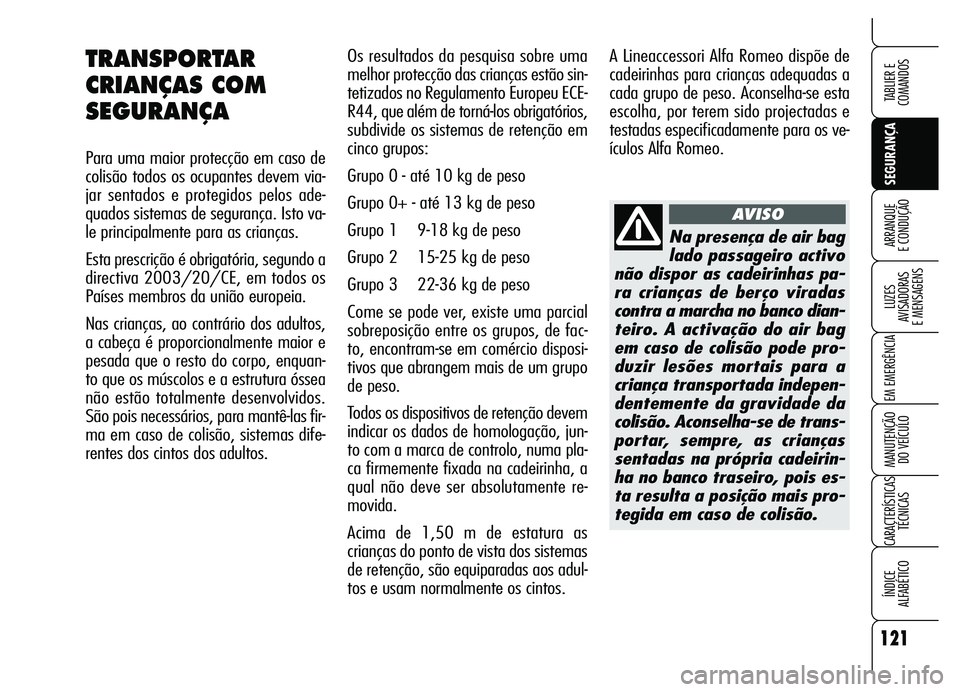

ículos Alfa Romeo.TRANSPORTAR
CRIANÇAS COM
SEGURANÇA
Para uma maior protecção em caso de
colisão todos os ocupantes devem via-
jar sentados e protegidos pelos ade-
quados sistemas de segurança. Isto va-
le principalmente para as crianças.
Esta prescrição é obrigatória, segundo a
directiva 2003/20/CE, em todos os
Países membros da união europeia.
Nas crianças, ao contrário dos adultos,
a cabeça é proporcionalmente maior e
pesada que o resto do corpo, enquan-
to que os múscolos e a estrutura óssea
não estão totalmente desenvolvidos.
São pois necessários, para mantê-las fir-
ma em caso de colisão, sistemas dife-
rentes dos cintos dos adultos.
Na presença de air bag
lado passageiro activo
não dispor as cadeirinhas pa-
ra crianças de berço viradas
contra a marcha no banco dian-
teiro. A activação do air bag
em caso de colisão pode pro-
duzir lesões mortais para a
criança transportada indepen-
dentemente da gravidade da
colisão. Aconselha-se de trans-
portar, sempre, as crianças
sentadas na própria cadeirin-
ha no banco traseiro, pois es-
ta resulta a posição mais pro-
tegida em caso de colisão.
AVISO

122
SEGURANÇA LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

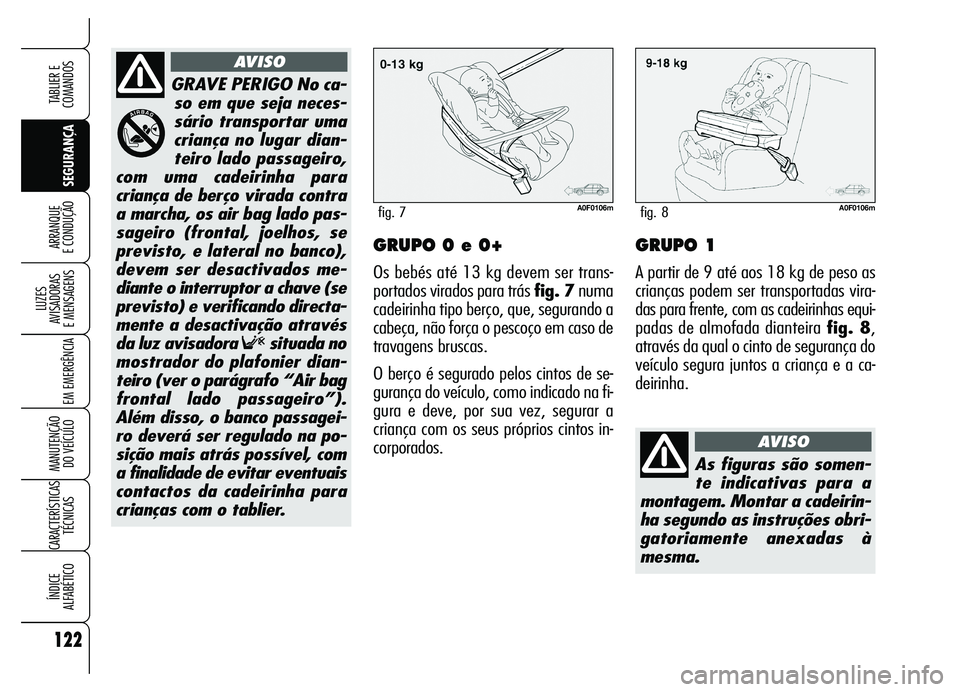

E CONDUÇÃOGRUPO 0 e 0+
Os bebés até 13 kg devem ser trans-
portados virados para trás fig. 7numa
cadeirinha tipo berço, que, segurando a
cabeça, não força o pescoço em caso de
travagens bruscas.
O berço é segurado pelos cintos de se-
gurança do veículo, como indicado na fi-
gura e deve, por sua vez, segurar a
criança com os seus próprios cintos in-
corporados.
GRAVE PERIGO No ca-
so em que seja neces-
sário transportar uma
criança no lugar dian-
teiro lado passageiro,
com uma cadeirinha para
criança de berço virada contra
a marcha, os air bag lado pas-
sageiro (frontal, joelhos, se
previsto, e lateral no banco),
devem ser desactivados me-
diante o interruptor a chave (se
previsto) e verificando directa-
mente a desactivação através
da luz avisadora
Fsituada no
mostrador do plafonier dian-
teiro (ver o parágrafo “Air bag
frontal lado passageiro”).
Além disso, o banco passagei-
ro deverá ser regulado na po-
sição mais atrás possível, com
a finalidade de evitar eventuais
contactos da cadeirinha para
crianças com o tablier.
AVISO
A0F0106mfig. 7
As figuras são somen-
te indicativas para a
montagem. Montar a cadeirin-
ha segundo as instruções obri-
gatoriamente anexadas à
mesma.
AVISO
A0F0106mfig. 8
GRUPO 1
A partir de 9 até aos 18 kg de peso as
crianças podem ser transportadas vira-
das para frente, com as cadeirinhas equi-
padas de almofada dianteira fig. 8,
através da qual o cinto de segurança do
veículo segura juntos a criança e a ca-
deirinha.

123
SEGURANÇA LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃOGRUPO 2
As crianças de 15 aos 25 kg de peso
podem ser seguradas directamente pe-
los cintos do veículo. As cadeirinhas têm
somente a função de posicionar correc-
tamente a criança em relação aos cin-
tos, de modo que o troço diagonal es-
teja aderente ao tórax e nunca ao pes-
coço e que o troço horizontal esteja ade-
rente a bacia e não ao abdômen da
criança fig. 9.
GRUPO 3
Para as crianças de 22 aos 36 kg de pe-
so a espessura do tórax já permite que
esta viaje sem o encosto espaçador. A
fig. 10ilustra um exemplo de correc-
to posicionamento da criança no banco
traseiro.
Acima de 1,50 m de estatura as
crianças utilizam os cintos como os adul-
tos.
Existem cadeirinhas
adequadas a cobrir os
grupos de peso 0 e 1 com um
gancho traseiro e cintos pró-
prios para segurar a criança.
Por causa de sua massa podem
ser perigosos se montados de
modo impróprio (por exemplo,
se ligados nos cintos do veícu-
lo com a interposição de uma
almofada). Respeite minucio-
samente as instruçções de
montagem anexadas.
AVISO
A0F0108mfig. 9A0F0109mfig. 10
As figuras são somen-
te indicativas para a
montagem. Montar a cadeirin-
ha de acordo com as instruções
obrigatoriamente anexadas à
mesma.
AVISO

124
SEGURANÇA LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

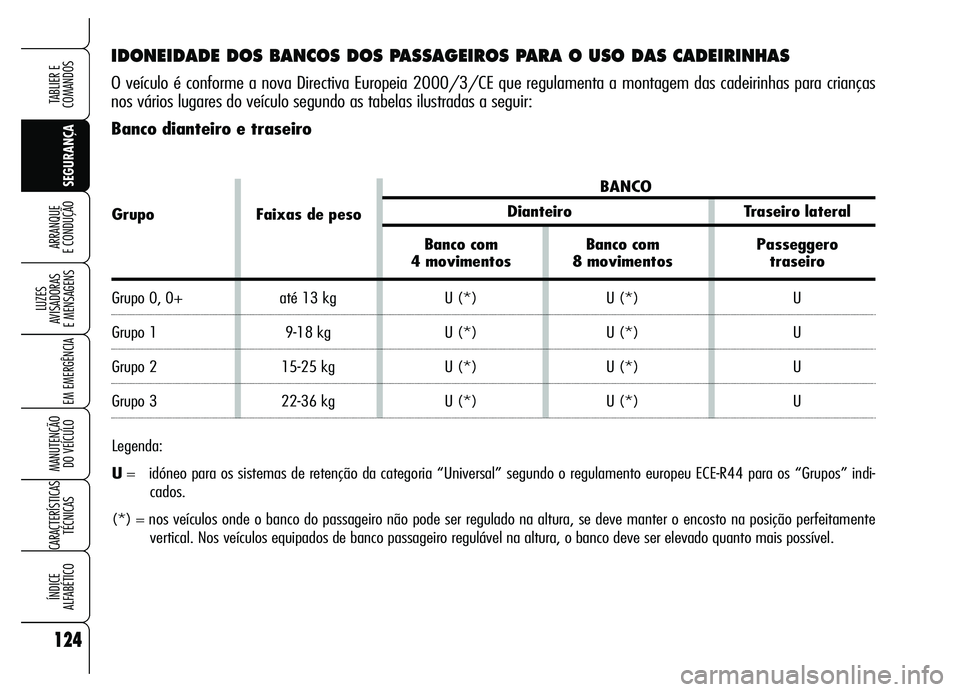

IDONEIDADE DOS BANCOS DOS PASSAGEIROS PARA O USO DAS CADEIRINHAS
O veículo é conforme a nova Directiva Europeia 2000/3/CE que regulamenta a montagem das cadeirinhas para crianças
nos vários lugares do veículo segundo as tabelas ilustradas a seguir:
Banco dianteiro e traseiro
BANCO
Grupo Faixas de pesoDianteiro Traseiro lateral
Banco com Banco com Passeggero
4 movimentos 8 movimentos traseiro
Grupo 0, 0+ até 13 kg U (*) U (*) U
Grupo 1 9-18 kg U (*) U (*) U
Grupo 2 15-25 kg U (*) U (*) U
Grupo 3 22-36 kg U (*) U (*) U
Legenda:
U= idóneo para os sistemas de retenção da categoria “Universal” segundo o regulamento europeu ECE-R44 para os “Grupos” indi-
cados.
(*) = nos veículos onde o banco do passageiro não pode ser regulado na altura, se deve manter o encosto na posição perfeitamente
vertical. Nos veículos equipados de banco passageiro regulável na altura, o banco deve ser elevado quanto mais possível.

125
SEGURANÇA LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
❒verificar sempre com uma tracção no
cinto, o engancho dos cintos;
❒cada sistema de retenção tem rigo-
rosamente um lugar; nunca trans-
portar duas crianças ao mesmo tem-
po;
❒verifique sempre que os cintos não
apoiem no pescoço da criança;
❒durante a viagem não permitir à
criança de assumir posições anor-
mais ou de desapertar os cintos;
❒nunca transportar crianças no braço,
nem bebés. Ninguém, por muito for-
te que seja, é em grau de segurá-las
em caso de colisão;
❒em caso de acidente substituir a ca-
deirinha com uma nova. Recapitulamos a seguir
as principais normas
de segurança que devem
ser respeitadas para
o transporte de crianças:
❒instalar as cadeirinhas para crianças
no banco traseiro, pois esta é a po-
sição mais protegida em caso de co-
lisão;
❒em caso de desactivação do air bag
frontal lado passageiro controle
sempre, através do acendimento
permanente da luz avisadora
Fno
mostrador do plafonier dianteiro, a
desactivação;
❒respeitar escrupulosamente as ins-
truções fornecidas com a cadeirinha,
que o fornecedor deve obrigatoria-
mente anexar à mesma. Conservá-
las no veículo junto com os docu-
mentos e ao presente livrete. Não
usar cadeirinhas usadas sem as ins-
truções de uso;
Na presença de air bag
lado passageiro activo
não dispor as cadeirinhas pa-
ra crianças de berço viradas
contra a marcha no banco dian-
teiro. A activação do air bag
em caso de colisão pode pro-
duzir lesões mortais à criança
transportada independente-
mente da gravidade da colisão.
Aconselha-se de transportar,
sempre, as crianças sentadas
na própria cadeirinha no ban-
co traseiro, pois esta resulta a
posição mais protegida em ca-
so de colisão.
AVISO

126
SEGURANÇA LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Montar a cadeirinha só com
o veículo estacionado. A ca-
deirinha é correctamente ancorada
aos estribos de predisposição quan-
do se percebem os estalidos que cer-
tificam o engancho. Respeite sem-
pre as instruções de montagem, des-
montagem e posicionamento, que o
Fabricante da cadeirinha deve for-
necer com a mesma.
AVISO

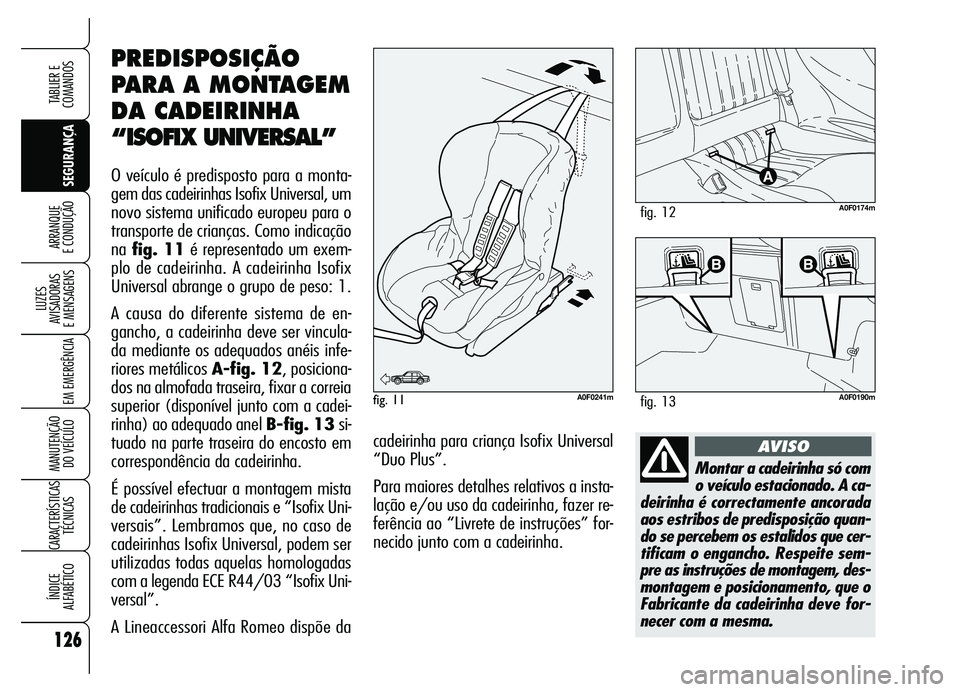

PREDISPOSIÇÃO
PARA A MONTAGEM
DA CADEIRINHA
“ISOFIX UNIVERSAL”
O veículo é predisposto para a monta-
gem das cadeirinhas Isofix Universal, um
novo sistema unificado europeu para o
transporte de crianças. Como indicação
na fig. 11é representado um exem-
plo de cadeirinha. A cadeirinha Isofix
Universal abrange o grupo de peso: 1.
A causa do diferente sistema de en-
gancho, a cadeirinha deve ser vincula-
da mediante os adequados anéis infe-
riores metálicos A-fig. 12, posiciona-
dos na almofada traseira, fixar a correia
superior (disponível junto com a cadei-
rinha) ao adequado anel B-fig. 13si-
tuado na parte traseira do encosto em
correspondência da cadeirinha.
É possível efectuar a montagem mista
de cadeirinhas tradicionais e “Isofix Uni-
versais”. Lembramos que, no caso de
cadeirinhas Isofix Universal, podem ser
utilizadas todas aquelas homologadas
com a legenda ECE R44/03 “Isofix Uni-
versal”.
A Lineaccessori Alfa Romeo dispõe dacadeirinha para criança Isofix Universal
“Duo Plus”.
Para maiores detalhes relativos a insta-
lação e/ou uso da cadeirinha, fazer re-
ferência ao “Livrete de instruções” for-
necido junto com a cadeirinha.
A0F0174mfig. 12
fig. 11A0F0241mA0F0190mfig. 13

127
SEGURANÇA LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Grupo de peso Orientação Classe de Posição Isofix
cadeirinha medida Isofix lateral traseiro
Grupo 1 de 9
até 18 kg
IUF: adequada para sistemas de retenção para crianças Isofix orientadas no sentido de marcha, de classe universal (equipadas de ter-
ceiro engate superior), homologadas para o uso no grupo de peso.

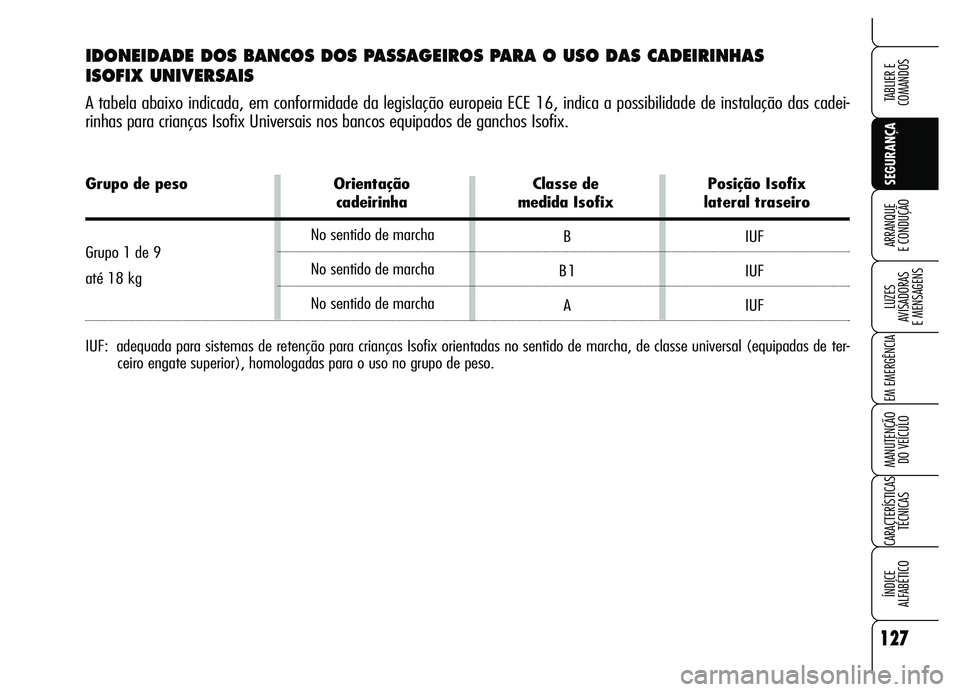

IDONEIDADE DOS BANCOS DOS PASSAGEIROS PARA O USO DAS CADEIRINHAS
ISOFIX UNIVERSAIS
A tabela abaixo indicada, em conformidade da legislação europeia ECE 16, indica a possibilidade de instalação das cadei-
rinhas para crianças Isofix Universais nos bancos equipados de ganchos Isofix.
B
B1
AIUF
IUF
IUF No sentido de marcha
No sentido de marcha
No sentido de marcha

128
SEGURANÇA LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

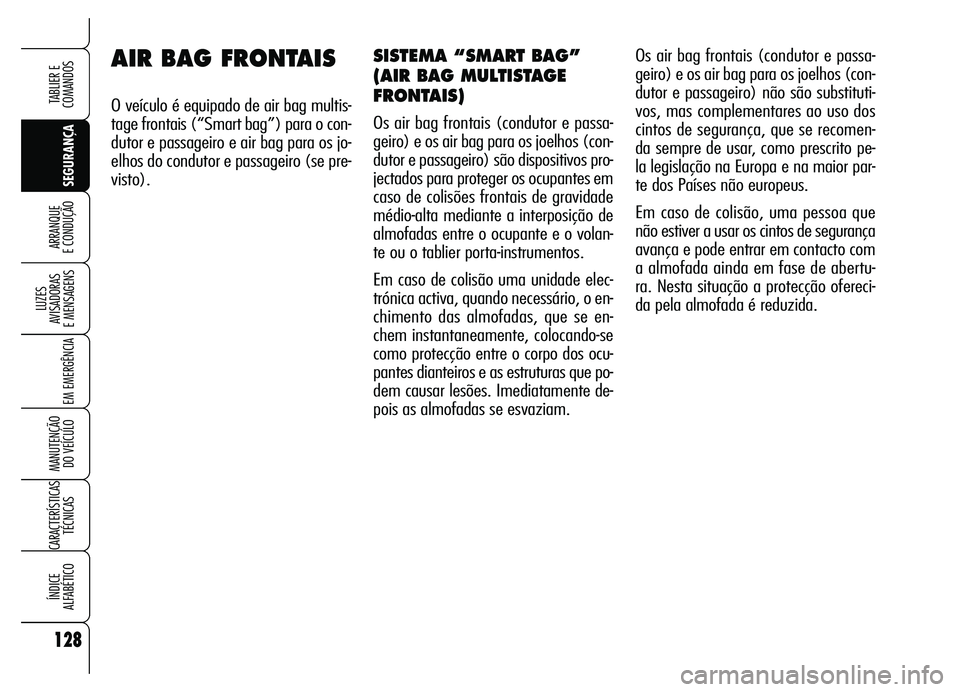

AIR BAG FRONTAIS
O veículo é equipado de air bag multis-
tage frontais (“Smart bag”) para o con-
dutor e passageiro e air bag para os jo-
elhos do condutor e passageiro (se pre-
visto).Os air bag frontais (condutor e passa-
geiro) e os air bag para os joelhos (con-
dutor e passageiro) não são substituti-
vos, mas complementares ao uso dos
cintos de segurança, que se recomen-
da sempre de usar, como prescrito pe-
la legislação na Europa e na maior par-
te dos Países não europeus.
Em caso de colisão, uma pessoa que
não estiver a usar os cintos de segurança
avança e pode entrar em contacto com
a almofada ainda em fase de abertu-
ra. Nesta situação a protecção ofereci-
da pela almofada é reduzida.
SISTEMA “SMART BAG”
(AIR BAG MULTISTAGE
FRONTAIS)
Os air bag frontais (condutor e passa-
geiro) e os air bag para os joelhos (con-
dutor e passageiro) são dispositivos pro-
jectados para proteger os ocupantes em
caso de colisões frontais de gravidade
médio-alta mediante a interposição de
almofadas entre o ocupante e o volan-
te ou o tablier porta-instrumentos.
Em caso de colisão uma unidade elec-
trónica activa, quando necessário, o en-
chimento das almofadas, que se en-
chem instantaneamente, colocando-se
como protecção entre o corpo dos ocu-
pantes dianteiros e as estruturas que po-
dem causar lesões. Imediatamente de-
pois as almofadas se esvaziam.
