Alfa Romeo Brera/Spider 2007 Notice d'entretien (in French)

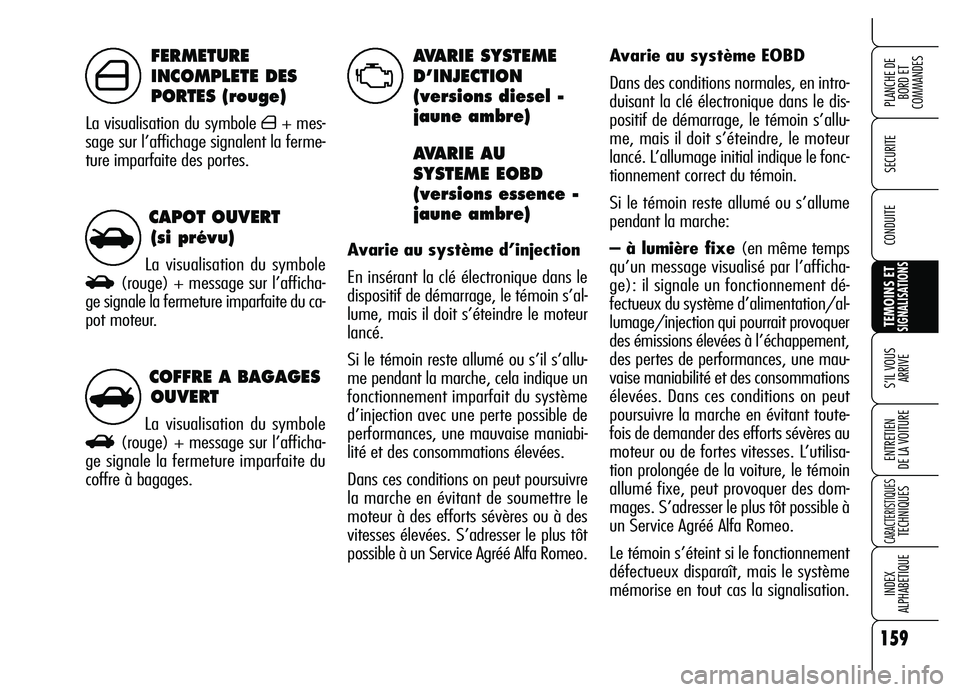

159
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
COFFRE A BAGAGES
OUVERT
La visualisation du symbole
R(rouge) + message sur l’afficha-
ge signale la fermeture imparfaite du
coffre à bagages.
CAPOT OUVERT
(si prévu)
La visualisation du symbole
S(rouge) + message sur l’afficha-
ge signale la fermeture imparfaite du ca-
pot moteur.
AVARIE SYSTEME
D’INJECTION
(versions diesel -
jaune ambre)
AVARIE AU
SYSTEME EOBD
(versions essence -
jaune ambre)
Avarie au système d’injection
En insérant la clé électronique dans le
dispositif de démarrage, le témoin s’al-
lume, mais il doit s’éteindre le moteur
lancé.
Si le témoin reste allumé ou s’il s’allu-
me pendant la marche, cela indique un
fonctionnement imparfait du système
d’injection avec une perte possible de
performances, une mauvaise maniabi-
lité et des consommations élevées.
Dans ces conditions on peut poursuivre
la marche en évitant de soumettre le
moteur à des efforts sévères ou à des
vitesses élevées. S’adresser le plus tôt
possible à un Service Agréé Alfa Romeo.Avarie au système EOBD
Dans des conditions normales, en intro-
duisant la clé électronique dans le dis-
positif de démarrage, le témoin s’allu-
me, mais il doit s’éteindre, le moteur
lancé. L’allumage initial indique le fonc-
tionnement correct du témoin.
Si le témoin reste allumé ou s’allume
pendant la marche:
– à lumière fixe (en même temps
qu’un message visualisé par l’afficha-
ge): il signale un fonctionnement dé-
fectueux du système d’alimentation/al-
lumage/injection qui pourrait provoquer
des émissions élevées à l’échappement,
des pertes de performances, une mau-
vaise maniabilité et des consommations
élevées. Dans ces conditions on peut
poursuivre la marche en évitant toute-
fois de demander des efforts sévères au
moteur ou de fortes vitesses. L’utilisa-
tion prolongée de la voiture, le témoin
allumé fixe, peut provoquer des dom-
mages. S’adresser le plus tôt possible à
un Service Agréé Alfa Romeo.
Le témoin s’éteint si le fonctionnement
défectueux disparaît, mais le système
mémorise en tout cas la signalisation.
FERMETURE
INCOMPLETE DES
PORTES (rouge)
La visualisation du symbole ´+ mes-
sage sur l’affichage signalent la ferme-
ture imparfaite des portes.
U´
S
R

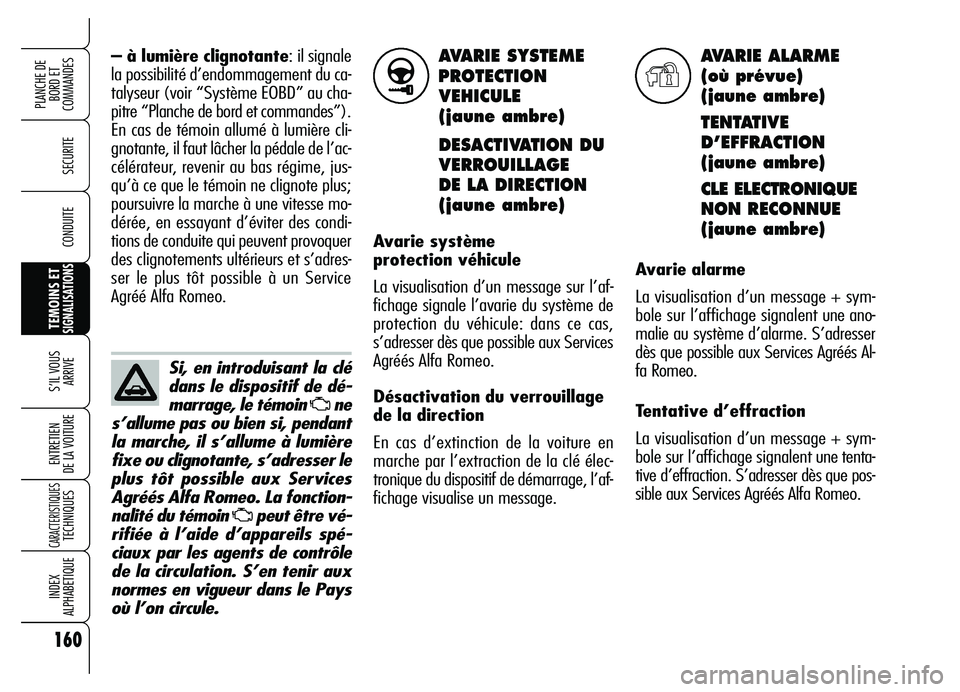

160
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
AVARIE SYSTEME
PROTECTION
VEHICULE
(jaune ambre)
DESACTIVATION DU
VERROUILLAGE
DE LA DIRECTION
(jaune ambre)
Avarie système
protection véhicule
La visualisation d’un message sur l’af-
fichage signale l’avarie du système de
protection du véhicule: dans ce cas,
s’adresser dès que possible aux Services
Agréés Alfa Romeo.
Désactivation du verrouillage
de la direction
En cas d’extinction de la voiture en
marche par l’extraction de la clé élec-
tronique du dispositif de démarrage, l’af-
fichage visualise un message.
AVARIE ALARME
(où prévue)
(jaune ambre)
TENTATIVE
D’EFFRACTION
(jaune ambre)
CLE ELECTRONIQUE
NON RECONNUE
(jaune ambre)
Avarie alarme
La visualisation d’un message + sym-
bole sur l’affichage signalentune ano-
malie au système d’alarme. S’adresser
dès que possible aux Services Agréés Al-
fa Romeo.
Tentative d’effraction
La visualisation d’un message + sym-
bole sur l’affichage signalentune tenta-
tive d’effraction. S’adresser dès que pos-
sible aux Services Agréés Alfa Romeo. – à lumière clignotante: il signale
la possibilité d’endommagement du ca-
talyseur (voir “Système EOBD” au cha-
pitre “Planche de bord et commandes”).
En cas de témoin allumé à lumière cli-
gnotante, il faut lâcher la pédale de l’ac-
célérateur, revenir au bas régime, jus-
qu’à ce que le témoin ne clignote plus;
poursuivre la marche à une vitesse mo-
dérée, en essayant d’éviter des condi-
tions de conduite qui peuvent provoquer
des clignotements ultérieurs et s’adres-
ser le plus tôt possible à un Service
Agréé Alfa Romeo.
Si, en introduisant la clé
dans le dispositif de dé-
marrage, le témoin
Une
s’allume pas ou bien si, pendant
la marche, il s’allume à lumière
fixe ou clignotante, s’adresser le
plus tôt possible aux Services
Agréés Alfa Romeo. La fonction-
nalité du témoin
Upeut être vé-
rifiée à l’aide d’appareils spé-
ciaux par les agents de contrôle
de la circulation. S’en tenir aux
normes en vigueur dans le Pays
où l’on circule.
>Y

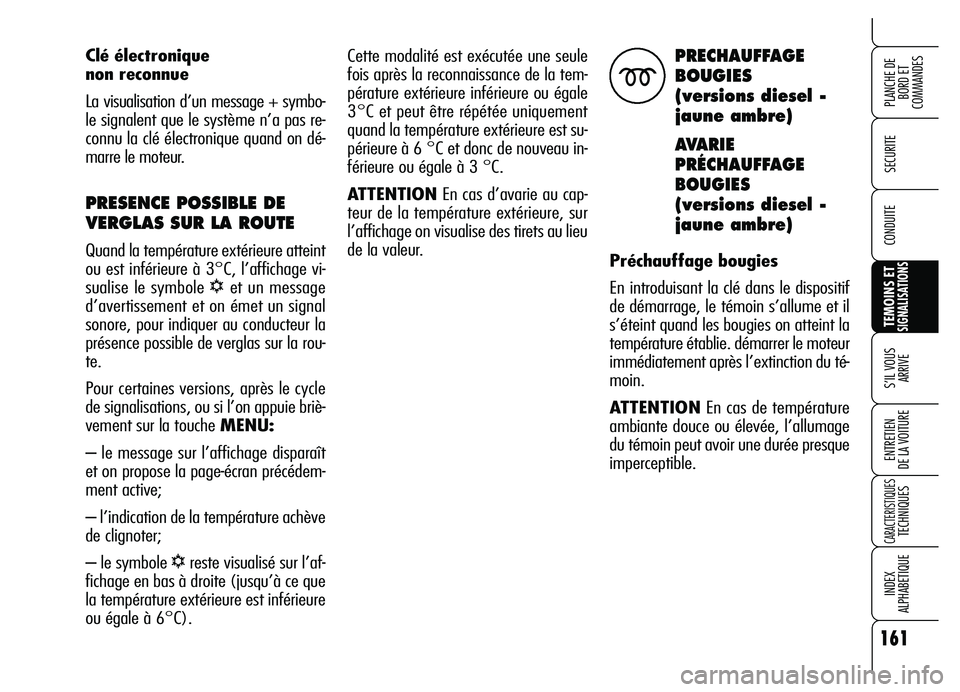

161
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Cette modalité est exécutée une seule
fois après la reconnaissance de la tem-
pérature extérieure inférieure ou égale
3°C et peut être répétée uniquement
quand la température extérieure est su-
périeure à 6 °C et donc de nouveau in-
férieure ou égale à 3 °C.
ATTENTIONEn cas d’avarie au cap-
teur de la température extérieure, sur
l’affichage on visualise des tirets au lieu
de la valeur.PRECHAUFFAGE
BOUGIES
(versions diesel -
jaune ambre)
AVARIE
PRÉCHAUFFAGE
BOUGIES
(versions diesel -
jaune ambre)
Préchauffage bougies
En introduisant la clé dans le dispositif
de démarrage, le témoin s’allume et il
s’éteint quand les bougies on atteint la
température établie. démarrer le moteur
immédiatement après l’extinction du té-
moin.
ATTENTIONEn cas de température
ambiante douce ou élevée, l’allumage
du témoin peut avoir une durée presque
imperceptible.
m
Clé électronique
non reconnue
La visualisation d’un message + symbo-
le signalent que le système n’a pas re-
connu la clé électronique quand on dé-
marre le moteur.
PRESENCE POSSIBLE DE
VERGLAS SUR LA ROUTE
Quand la température extérieure atteint
ou est inférieure à 3°C, l’affichage vi-
sualise le symbole
√et un message
d’avertissement et on émet un signal
sonore, pour indiquer au conducteur la
présence possible de verglas sur la rou-
te.
Pour certaines versions, après le cycle
de signalisations, ou si l’on appuie briè-
vement sur la touche MENU:
– le message sur l’affichage disparaît
et on propose la page-écran précédem-
ment active;
– l’indication de la température achève
de clignoter;
– le symbole
√reste visualisé sur l’af-
fichage en bas à droite (jusqu’à ce que
la température extérieure est inférieure
ou égale à 6°C).

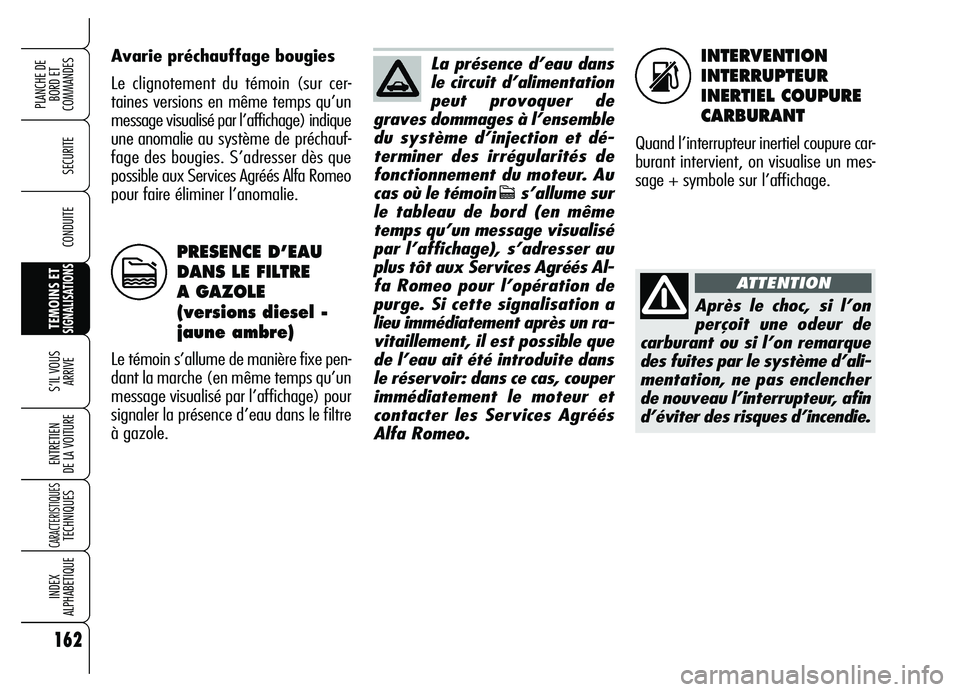

162
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
INTERVENTION
INTERRUPTEUR
INERTIEL COUPURE
CARBURANT
Quand l’interrupteur inertiel coupure car-
burant intervient, on visualise un mes-
sage + symbole sur l’affichage. Avarie préchauffage bougies
Le clignotement du témoin (sur cer-
taines versions en même temps qu’un
message visualisé par l’affichage) indique
une anomalie au système de préchauf-
fage des bougies. S’adresser dès que
possible aux Services Agréés Alfa Romeo
pour faire éliminer l’anomalie.
PRESENCE D’EAU
DANS LE FILTRE
A GAZOLE
(versions diesel -
jaune ambre)
Le témoin s’allume de manière fixe pen-
dant la marche (en même temps qu’un
message visualisé par l’affichage) pour
signaler la présence d’eau dans le filtre
à gazole.
c
La présence d’eau dans
le circuit d’alimentation
peut provoquer de
graves dommages à l’ensemble
du système d’injection et dé-
terminer des irrégularités de
fonctionnement du moteur. Au
cas où le témoin
cs’allume sur
le tableau de bord (en même
temps qu’un message visualisé
par l’affichage), s’adresser au
plus tôt aux Services Agréés Al-
fa Romeo pour l’opération de
purge. Si cette signalisation a
lieu immédiatement après un ra-
vitaillement, il est possible que
de l’eau ait été introduite dans
le réservoir: dans ce cas, couper
immédiatement le moteur et
contacter les Services Agréés
Alfa Romeo.
Après le choc, si l’on
perçoit une odeur de
carburant ou si l’on remarque
des fuites par le système d’ali-
mentation, ne pas enclencher
de nouveau l’interrupteur, afin
d’éviter des risques d’incendie.
ATTENTION
s

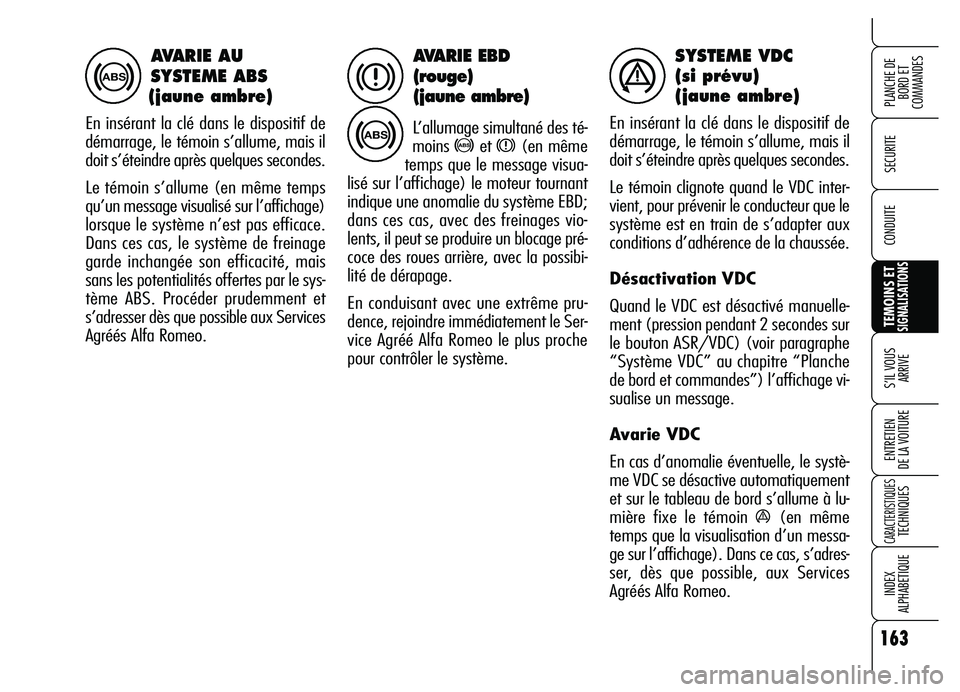

163
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
AVARIE EBD
(rouge)
(jaune ambre)
L’allumage simultané des té-
moins
>et x(en même
temps que le message visua-
lisé sur l’affichage) le moteur tournant
indique une anomalie du système EBD;
dans ces cas, avec des freinages vio-
lents, il peut se produire un blocage pré-
coce des roues arrière, avec la possibi-
lité de dérapage.
En conduisant avec une extrême pru-
dence, rejoindre immédiatement le Ser-
vice Agréé Alfa Romeo le plus proche
pour contrôler le système.
SYSTEME VDC
(si prévu)
(jaune ambre)
En insérant la clé dans le dispositif de
démarrage, le témoin s’allume, mais il
doit s’éteindre après quelques secondes.
Le témoin clignote quand le VDC inter-
vient, pour prévenir le conducteur que le
système est en train de s’adapter aux
conditions d’adhérence de la chaussée.
Désactivation VDC
Quand le VDC est désactivé manuelle-
ment (pression pendant 2 secondes sur
le bouton ASR/VDC) (voir paragraphe
“Système VDC” au chapitre “Planche
de bord et commandes”) l’affichage vi-
sualise un message.
Avarie VDC
En cas d’anomalie éventuelle, le systè-
me VDC se désactive automatiquement
et sur le tableau de bord s’allume à lu-
mière fixe le témoin
á(en même
temps que la visualisation d’un messa-
ge sur l’affichage). Dans ce cas, s’adres-
ser, dès que possible, aux Services
Agréés Alfa Romeo.
AVARIE AU
SYSTEME ABS
(jaune ambre)
En insérant la clé dans le dispositif de
démarrage, le témoin s’allume, mais il
doit s’éteindre après quelques secondes.
Le témoin s’allume (en même temps
qu’un message visualisé sur l’affichage)
lorsque le système n’est pas efficace.
Dans ces cas, le système de freinage
garde inchangée son efficacité, mais
sans les potentialités offertes par le sys-
tème ABS. Procéder prudemment et
s’adresser dès que possible aux Services
Agréés Alfa Romeo.
>
>
xá

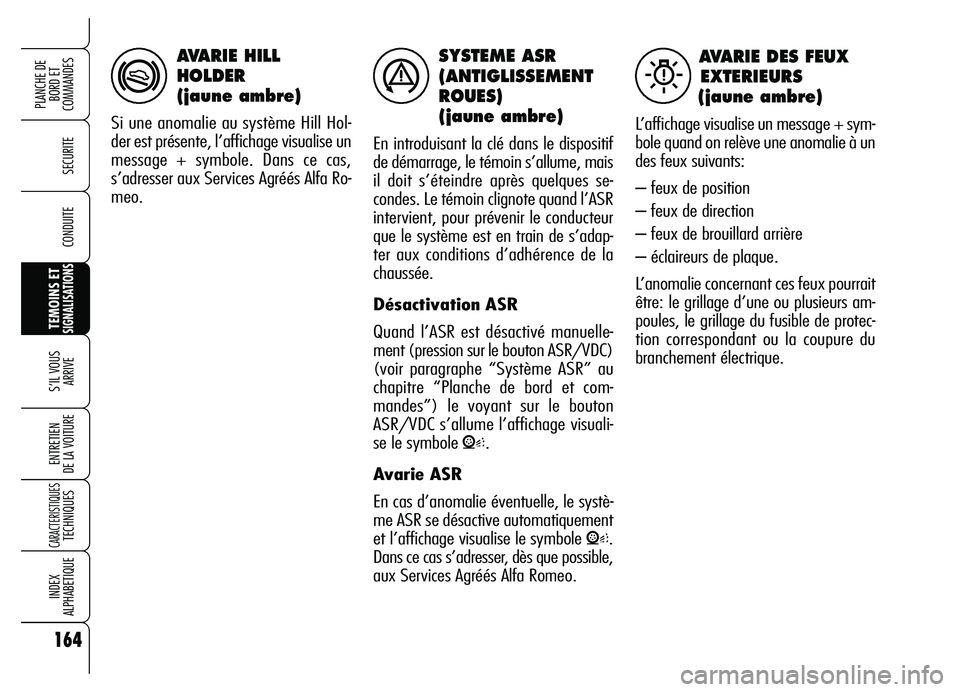

164
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
SYSTEME ASR
(ANTIGLISSEMENT
ROUES)
(jaune ambre)
En introduisant la clé dans le dispositif
de démarrage, le témoin s’allume, mais
il doit s’éteindre après quelques se-
condes. Le témoin clignote quand l’ASR
intervient, pour prévenir le conducteur
que le système est en train de s’adap-
ter aux conditions d’adhérence de la
chaussée.
Désactivation ASR
Quand l’ASR est désactivé manuelle-
ment (pression sur le bouton ASR/VDC)
(voir paragraphe “Système ASR” au
chapitre “Planche de bord et com-
mandes”) le voyant sur le bouton
ASR/VDC s’allume l’affichage visuali-
se le symbole
V.
Avarie ASR
En cas d’anomalie éventuelle, le systè-
me ASR se désactive automatiquement
et l’affichage visualise le symbole
V.
Dans ce cas s’adresser, dès que possible,
aux Services Agréés Alfa Romeo.
á
AVARIE DES FEUX
EXTERIEURS
(jaune ambre)
L’affichage visualise un message + sym-
bole quand on relève une anomalie à un
des feux suivants:
– feux de position
– feux de direction
– feux de brouillard arrière
– éclaireurs de plaque.
L’anomalie concernant ces feux pourrait
être: le grillage d’une ou plusieurs am-
poules, le grillage du fusible de protec-
tion correspondant ou la coupure du
branchement électrique.
W
AVARIE HILL
HOLDER
(jaune ambre)
Si une anomalie au système Hill Hol-
der est présente, l’affichage visualise un
message + symbole. Dans ce cas,
s’adresser aux Services Agréés Alfa Ro-
meo.
*

165
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

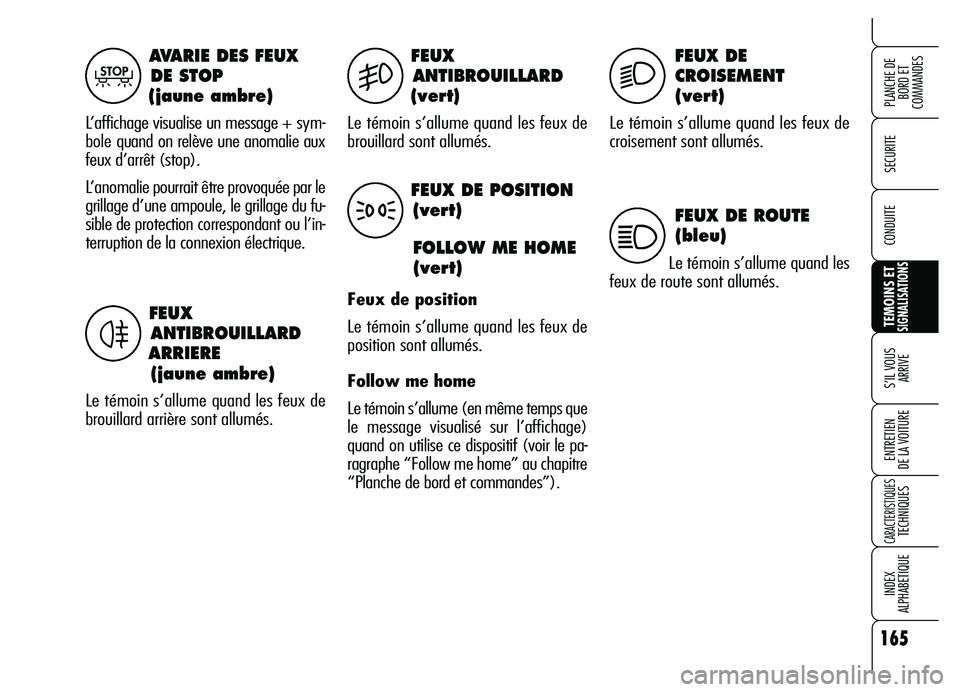

AVARIE DES FEUX
DE STOP
(jaune ambre)
L’affichage visualise un message + sym-
bole quand on relève une anomalie aux
feux d’arrêt (stop).
L’anomalie pourrait être provoquée par le
grillage d’une ampoule, le grillage du fu-
sible de protection correspondant ou l’in-
terruption de la connexion électrique.
T
FEUX
ANTIBROUILLARD
ARRIERE
(jaune ambre)
Le témoin s’allume quand les feux de
brouillard arrière sont allumés.
FEUX
ANTIBROUILLARD
(vert)
Le témoin s’allume quand les feux de
brouillard sont allumés.
4
5
FEUX DE POSITION
(vert)
FOLLOW ME HOME
(vert)
Feux de position
Le témoin s’allume quand les feux de
position sont allumés.
Follow me home
Le témoin s’allume (en même temps que
le message visualisé sur l’affichage)
quand on utilise ce dispositif (voir le pa-
ragraphe “Follow me home” au chapitre
“Planche de bord et commandes”).
3
2
FEUX DE
CROISEMENT
(vert)
Le témoin s’allume quand les feux de
croisement sont allumés.
FEUX DE ROUTE
(bleu)
Le témoin s’allume quand les
feux de route sont allumés.
1

166
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

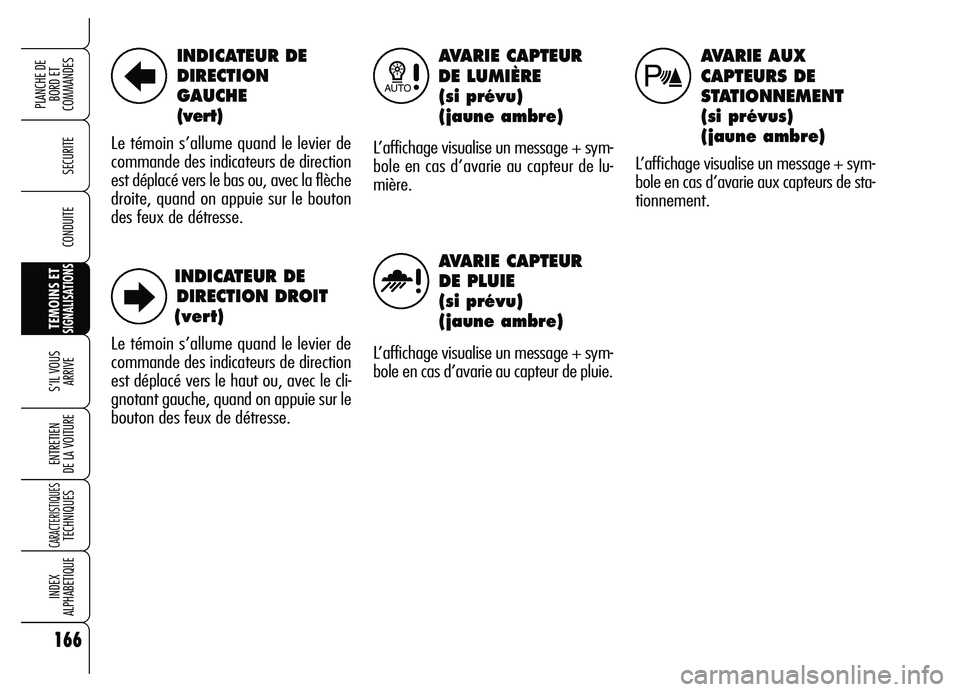

AVARIE CAPTEUR
DE LUMIÈRE
(si prévu)
(jaune ambre)
L’affichage visualise un message + sym-
bole en cas d’avarie au capteur de lu-
mière.
AVARIE AUX
CAPTEURS DE
STATIONNEMENT
(si prévus)
(jaune ambre)
L’affichage visualise un message + sym-
bole en cas d’avarie aux capteurs de sta-
tionnement.
AVARIE CAPTEUR
DE PLUIE
(si prévu)
(jaune ambre)
L’affichage visualise un message + sym-
bole en cas d’avarie au capteur de pluie.
1
u
t
INDICATEUR DE
DIRECTION
GAUCHE
(vert)
Le témoin s’allume quand le levier de
commande des indicateurs de direction
est déplacé vers le bas ou, avec la flèche
droite, quand on appuie sur le bouton
des feux de détresse.
INDICATEUR DE
DIRECTION DROIT
(vert)
Le témoin s’allume quand le levier de
commande des indicateurs de direction
est déplacé vers le haut ou, avec le cli-
gnotant gauche, quand on appuie sur le
bouton des feux de détresse.
R
E

167
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

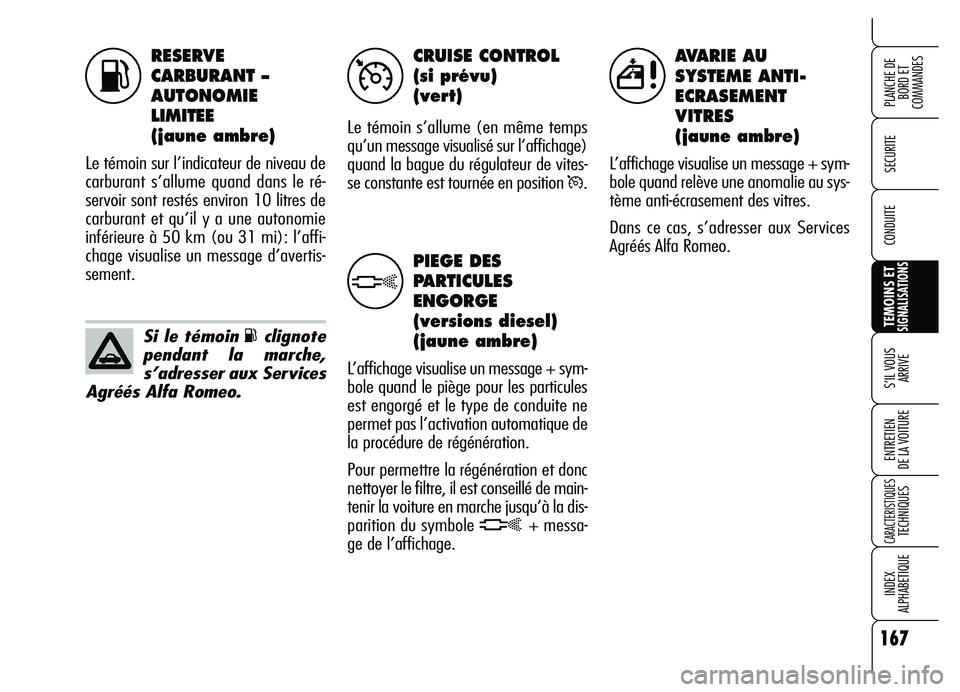

RESERVE
CARBURANT –
AUTONOMIE
LIMITEE
(jaune ambre)
Le témoin sur l’indicateur de niveau de
carburant s’allume quand dans le ré-
servoir sont restés environ 10 litres de
carburant et qu’il y a une autonomie
inférieure à 50 km (ou 31 mi): l’affi-
chage visualise un message d’avertis-
sement.
CRUISE CONTROL
(si prévu)
(vert)
Le témoin s’allume (en même temps
qu’un message visualisé sur l’affichage)
quand la bague du régulateur de vites-
se constante est tournée en position
Ü.
KÜ
AVARIE AU
SYSTEME ANTI-
ECRASEMENT
VITRES
(jaune ambre)
L’affichage visualise un message + sym-
bole quand relève une anomalie au sys-
tème anti-écrasement des vitres.
Dans ce cas, s’adresser aux Services
Agréés Alfa Romeo.
PIEGE DES
PARTICULES
ENGORGE
(versions diesel)
(jaune ambre)
L’affichage visualise un message + sym-
bole quand le piège pour les particules
est engorgé et le type de conduite ne
permet pas l’activation automatique de
la procédure de régénération.
Pour permettre la régénération et donc
nettoyer le filtre, il est conseillé de main-
tenir la voiture en marche jusqu’à la dis-
parition du symbole
h+ messa-
ge de l’affichage.
h
5
Si le témoin Kclignote
pendant la marche,
s’adresser aux Services
Agréés Alfa Romeo.

168
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

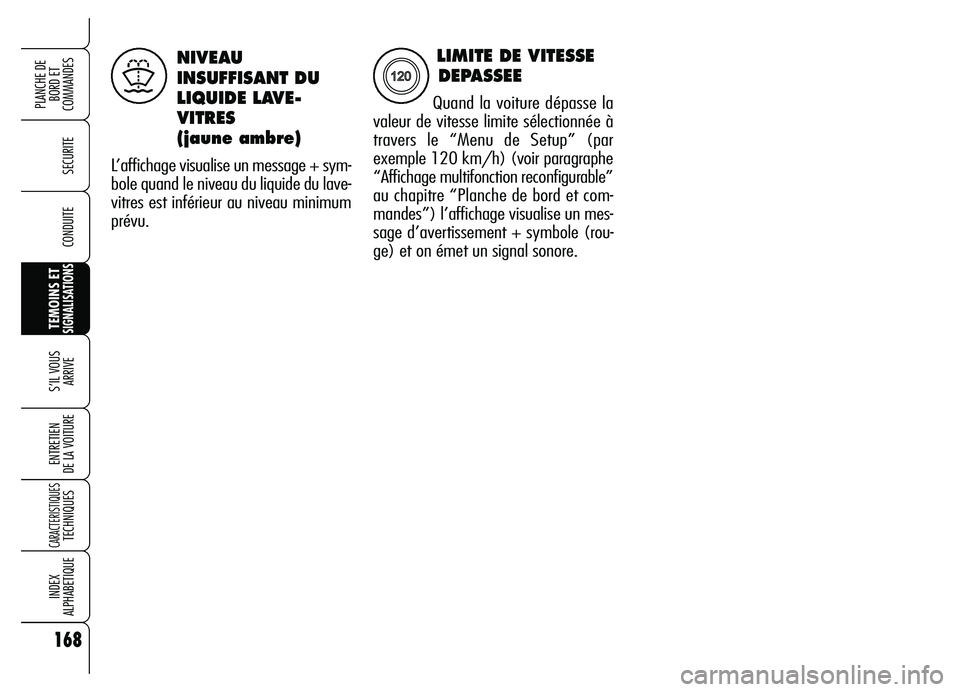

NIVEAU
INSUFFISANT DU
LIQUIDE LAVE-
VITRES
(jaune ambre)
L’affichage visualise un message + sym-
bole quand le niveau du liquide du lave-
vitres est inférieur au niveau minimum
prévu.
)
LIMITE DE VITESSE
DEPASSEE
Quand la voiture dépasse la
valeur de vitesse limite sélectionnée à
travers le “Menu de Setup” (par
exemple 120 km/h) (voir paragraphe
“Affichage multifonction reconfigurable”
au chapitre “Planche de bord et com-
mandes”) l’affichage visualise un mes-
sage d’avertissement + symbole (rou-
ge) et on émet un signal sonore.X
