Alfa Romeo Brera/Spider 2007 Notice d'entretien (in French)

129
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECH
NIQUES
INDEX
ALPHABETIQUE
PPLANCHE DE
BORD ET
COMMANDES

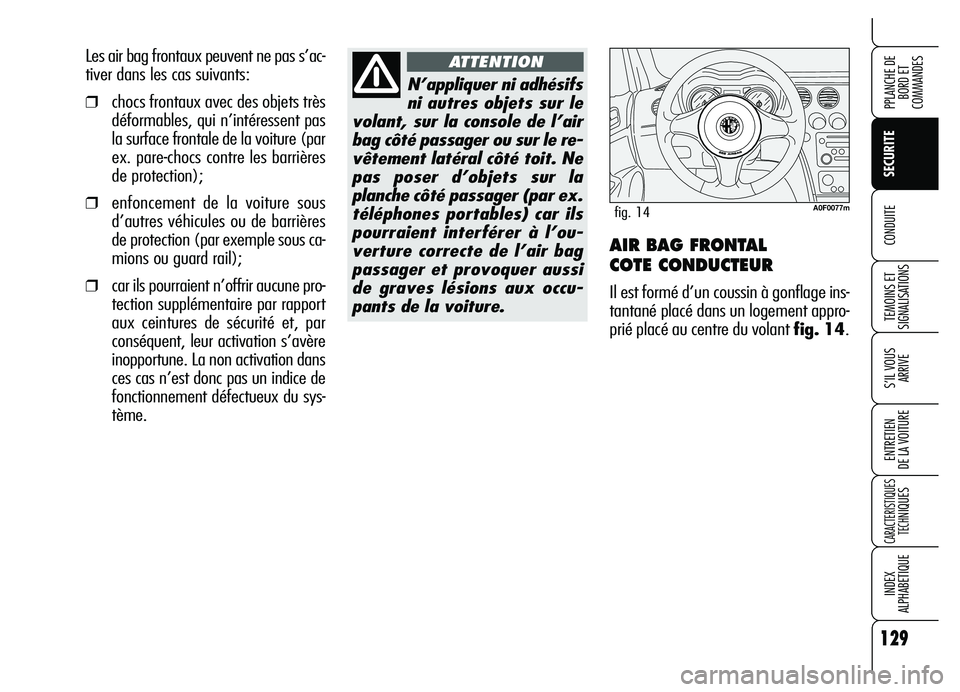

CONDUITEAIR BAG FRONTAL
COTE CONDUCTEUR
Il est formé d’un coussin à gonflage ins-
tantané placé dans un logement appro-
prié placé au centre du volantfig. 14. Les air bag frontaux peuvent ne pas s’ac-
tiver dans les cas suivants:
❒chocs frontaux avec des objets très
déformables, qui n’intéressent pas
la surface frontale de la voiture (par
ex. pare-chocs contre les barrières
de protection);
❒enfoncement de la voiture sous
d’autres véhicules ou de barrières
de protection (par exemple sous ca-
mions ou guard rail);
❒car ils pourraient n’offrir aucune pro-
tection supplémentaire par rapport
aux ceintures de sécurité et, par
conséquent, leur activation s’avère
inopportune. La non activation dans
ces cas n’est donc pas un indice de
fonctionnement défectueux du sys-
tème.
N’appliquer ni adhésifs
ni autres objets sur le
volant, sur la console de l’air
bag côté passager ou sur le re-
vêtement latéral côté toit. Ne
pas poser d’objets sur la
planche côté passager (par ex.
téléphones portables) car ils
pourraient interférer à l’ou-
verture correcte de l’air bag
passager et provoquer aussi
de graves lésions aux occu-
pants de la voiture.
ATTENTION
A0F0077mfig. 14

130
SECURITE TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
En cas de voitures dotées de désactivation des air bag cô-
té passager (frontal, genoux (si prévu) et latéral sur le
siège), ils doivent être désactivés quand le siège enfant
est placé sur le siège avant. De plus, le siège passager
devra être réglé sur la position la plus arriérée, pour évi-
ter des contacts éventuels du siège enfant avec la planche. Mê-
me en l’absence d’une obligation de loi, il est recommandé, pour
une meilleure protection des adultes, de réactiver immédiatement
l’air bag, dès que le transport des enfants n’est plus nécessai-
re.
A0F0078mfig. 15
En présence d’air bag frontal côté passager actif, ne ja-
mais installer des sièges enfants tournés vers l’arrière
sur le siège avant. L’activation de l’air bag, en cas de choc, pour-
rait produire des lésions mortelles à l’enfant transporté.
ATTENTION

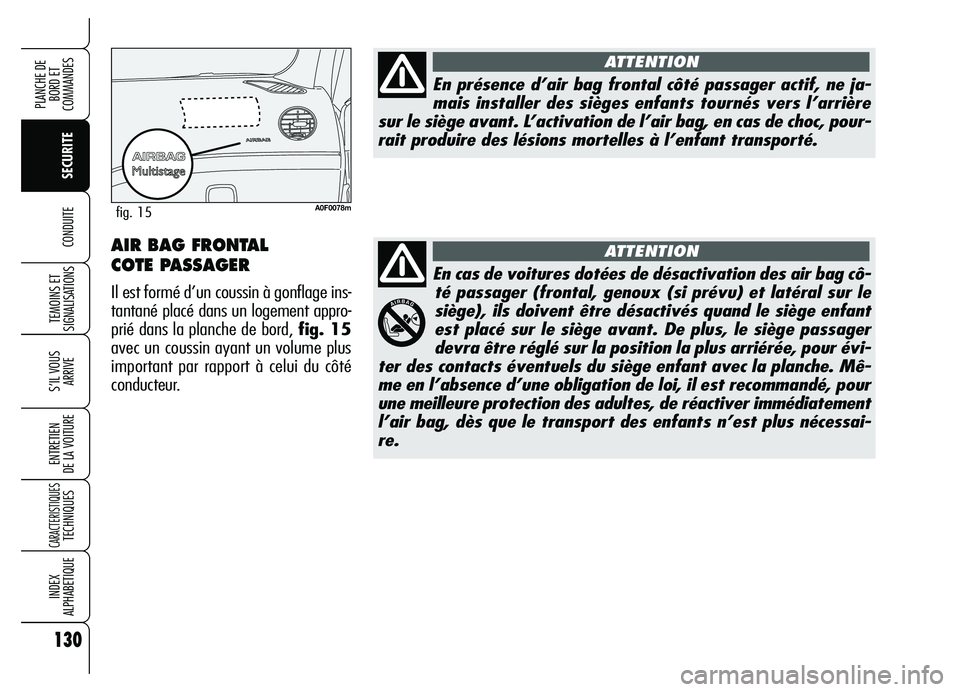

ATTENTIONAIR BAG FRONTAL
COTE PASSAGER
Il est formé d’un coussin à gonflage ins-
tantané placé dans un logement appro-
prié dans la planche de bord, fig. 15
avec un coussin ayant un volume plus
important par rapport à celui du côté
conducteur.

131
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECH
NIQUES
INDEX
ALPHABETIQUE
PPLANCHE DE
BORD ET
COMMANDES

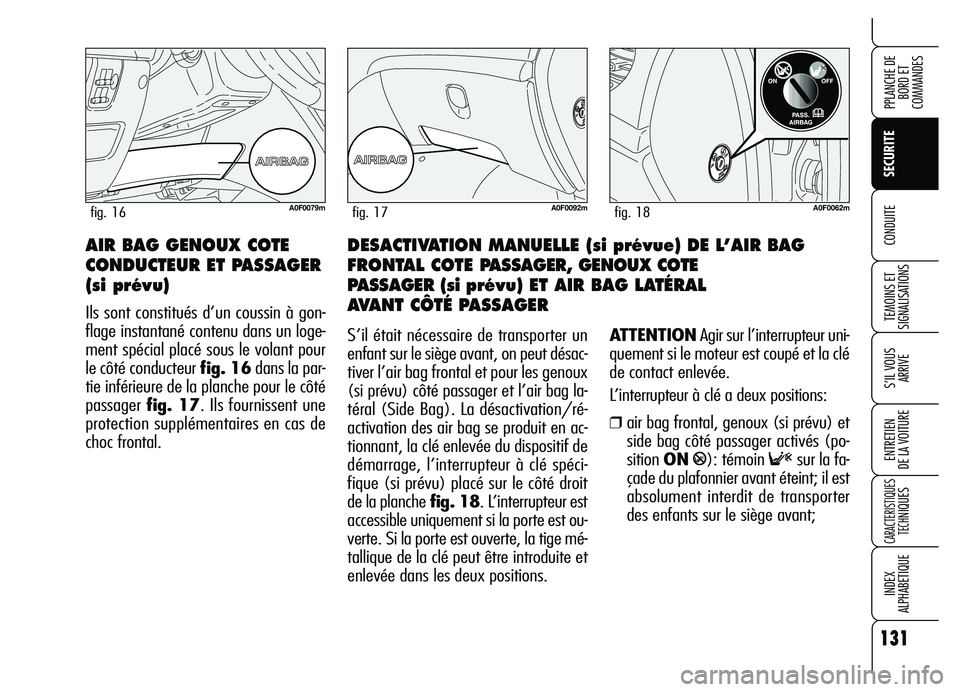

CONDUITEDESACTIVATION MANUELLE (si prévue) DE L’AIR BAG
FRONTAL COTE PASSAGER, GENOUX COTE
PASSAGER (si prévu) ET AIR BAG LATÉRAL
AVANT CÔTÉ PASSAGER AIR BAG GENOUX COTE
CONDUCTEUR ET PASSAGER
(si prévu)
Ils sont constitués d’un coussin à gon-
flage instantané contenu dans un loge-
ment spécial placé sous le volant pour
le côté conducteur fig. 16dans la par-
tie inférieure de la planche pour le côté
passager fig. 17. Ils fournissent une
protection supplémentaires en cas de
choc frontal.
A0F0092mfig. 17A0F0079mfig. 16
S’il était nécessaire de transporter un
enfant sur le siège avant, on peut désac-
tiver l’air bag frontal et pour les genoux
(si prévu) côté passager et l’air bag la-
téral (Side Bag). La désactivation/ré-
activation des air bag se produit en ac-
tionnant, la clé enlevée du dispositif de
démarrage, l’interrupteur à clé spéci-
fique (si prévu) placé sur le côté droit
de la planche fig. 18. L’interrupteur est
accessible uniquement si la porte est ou-
verte. Si la porte est ouverte, la tige mé-
tallique de la clé peut être introduite et
enlevée dans les deux positions.ATTENTIONAgir sur l’interrupteur uni-
quement si le moteur est coupé et la clé
de contact enlevée.
L’interrupteur à clé a deux positions:
❒ air bag frontal, genoux (si prévu) et
side bag côté passager activés (po-
sition ON
P): témoin Fsur la fa-
çade du plafonnier avant éteint; il est
absolument interdit de transporter
des enfants sur le siège avant;
A0F0062mfig. 18

132
SECURITE TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

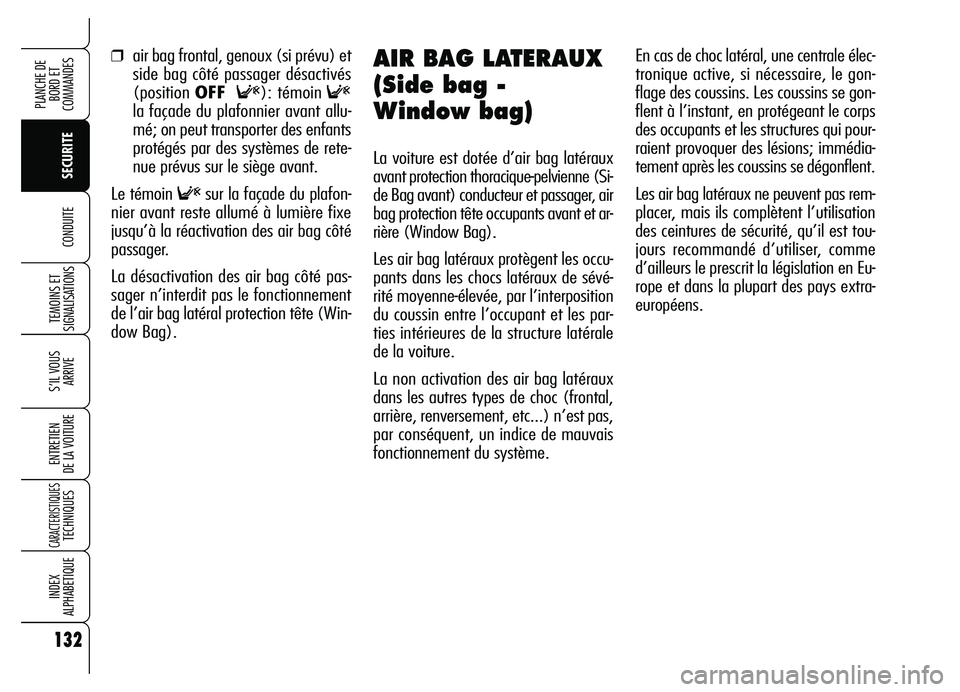

❒air bag frontal, genoux (si prévu) et
side bag côté passager désactivés
(position OFF
F): témoin F
la façade du plafonnier avant allu-
mé; on peut transporter des enfants
protégés par des systèmes de rete-
nue prévus sur le siège avant.
Le témoin
Fsur la façade du plafon-
nier avant reste allumé à lumière fixe
jusqu’à la réactivation des air bag côté
passager.
La désactivation des air bag côté pas-
sager n’interdit pas le fonctionnement
de l’air bag latéral protection tête (Win-
dow Bag).
AIR BAG LATERAUX
(Side bag -
Window bag)
La voiture est dotée d’air bag latéraux
avant protection thoracique-pelvienne (Si-
de Bag avant) conducteur et passager, air
bag protection tête occupants avant et ar-
rière (Window Bag).
Les air bag latéraux protègent les occu-
pants dans les chocs latéraux de sévé-
rité moyenne-élevée, par l’interposition
du coussin entre l’occupant et les par-
ties intérieures de la structure latérale
de la voiture.
La non activation des air bag latéraux
dans les autres types de choc (frontal,
arrière, renversement, etc...) n’est pas,
par conséquent, un indice de mauvais
fonctionnement du système.En cas de choc latéral, une centrale élec-
tronique active, si nécessaire, le gon-
flage des coussins. Les coussins se gon-
flent à l’instant, en protégeant le corps
des occupants et les structures qui pour-
raient provoquer des lésions; immédia-
tement après les coussins se dégonflent.
Les air bag latéraux ne peuvent pas rem-
placer, mais ils complètent l’utilisation
des ceintures de sécurité, qu’il est tou-
jours recommandé d’utiliser, comme
d’ailleurs le prescrit la législation en Eu-
rope et dans la plupart des pays extra-
européens.

133
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECH
NIQUES
INDEX
ALPHABETIQUE
PPLANCHE DE
BORD ET
COMMANDES
CONDUITEAIR BAG LATERAUX
PROTECTION TETE
(WINDOW BAG)
Ils sont formés par deux coussins à “ri-
deau” logés derrière les revêtements la-
téraux du toit fig. 20et couverts par
des finitions spéciales. Les Window bag
ont la tâche de protéger la tête des oc-
cupants avant et arrière en cas de choc
latéral, grâce à une grande surface de
déploiement des coussins.
En cas de chocs latéraux de faible sé-
vérité (qui n’exigent que l’action de re-
tenue exercée sur les ceintures de sé-
curité), les air bag ne s’activent pas.Il est cependant toujours nécessaire
d’utiliser les ceintures de sécurité, qui,
en cas de choc latéral, assurent de tou-
te façon une position correcte de l’oc-
cupant en évitant l’expulsion dans les
cas de chocs très violents.
ATTENTIONLa meilleure protection
de la part du système en cas de choc la-
téral s’obtient en tenant une position
correcte sur le siège, en permettant ain-
si un déploiement correct du window
bag.
ATTENTIONL’activation des air bag
frontaux et/ou latéraux avant est pos-
sible, si la voiture est soumise à des
chocs violents qui intéressent la zone
sous la coque, comme par exemple, des
chocs violents contre des marches, des
trottoirs ou des reliefs fixes du sol, des
chutes de la voiture dans de grands trous
ou creux de la route.
AIR BAG LATERAUX AVANT
PROTECTION TORACIQUE-
PELVIENNE (SIDE BAG)
Ils sont constitués de deux types de
coussins, à gonflage instantané, placés
dans les dossiers des sièges avant fig.
19 qui ont le but de protéger les zones
thoracique et pelvienne des occupants
en cas de choc de sévérité moyenne-éle-
vée.
A0F0093mfig. 19
A0F0185mfig. 20

134
SECURITE TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

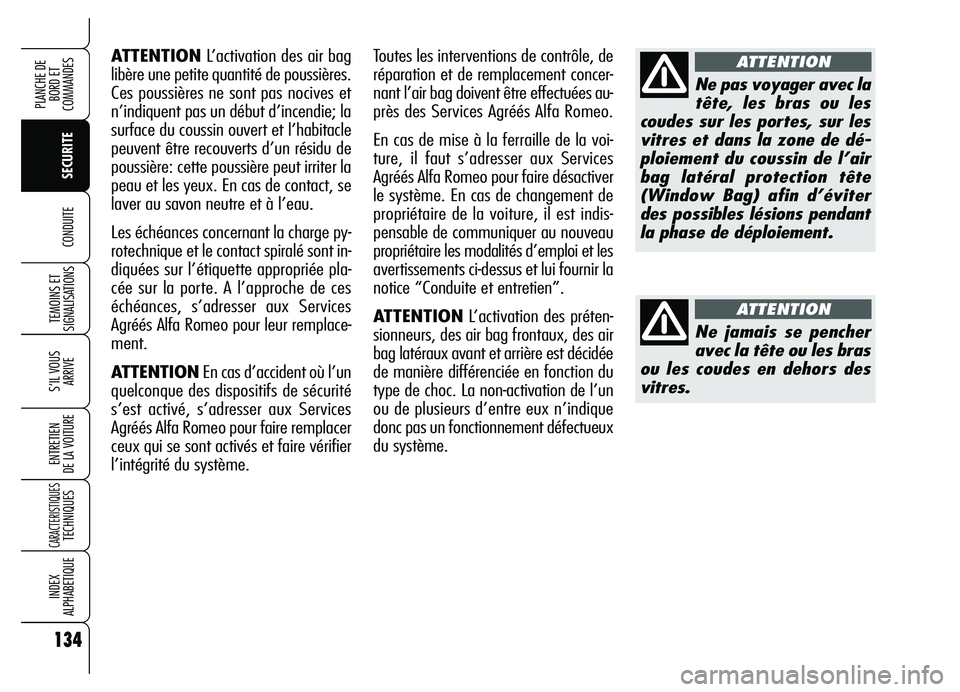

ATTENTIONL’activation des air bag
libère une petite quantité de poussières.
Ces poussières ne sont pas nocives et
n’indiquent pas un début d’incendie; la
surface du coussin ouvert et l’habitacle
peuvent être recouverts d’un résidu de
poussière: cette poussière peut irriter la
peau et les yeux. En cas de contact, se
laver au savon neutre et à l’eau.
Les échéances concernant la charge py-
rotechnique et le contact spiralé sont in-
diquées sur l’étiquette appropriée pla-
cée sur la porte. A l’approche de ces
échéances, s’adresser aux Services
Agréés Alfa Romeo pour leur remplace-
ment.
ATTENTIONEn cas d’accident où l’un
quelconque des dispositifs de sécurité
s’est activé, s’adresser aux Services
Agréés Alfa Romeo pour faire remplacer
ceux qui se sont activés et faire vérifier
l’intégrité du système.Toutes les interventions de contrôle, de
réparation et de remplacement concer-
nant l’air bag doivent être effectuées au-
près des Services Agréés Alfa Romeo.
En cas de mise à la ferraille de la voi-
ture, il faut s’adresser aux Services
Agréés Alfa Romeo pour faire désactiver
le système. En cas de changement de
propriétaire de la voiture, il est indis-
pensable de communiquer au nouveau
propriétaire les modalités d’emploi et les
avertissements ci-dessus et lui fournir la
notice “Conduite et entretien”.
ATTENTIONL’activation des préten-
sionneurs, des air bag frontaux, des air
bag latéraux avant et arrière est décidée
de manière différenciée en fonction du
type de choc. La non-activation de l’un
ou de plusieurs d’entre eux n’indique
donc pas un fonctionnement défectueux
du système.
Ne pas voyager avec la
tête, les bras ou les
coudes sur les portes, sur les
vitres et dans la zone de dé-
ploiement du coussin de l’air
bag latéral protection tête
(Window Bag) afin d’éviter
des possibles lésions pendant
la phase de déploiement.
ATTENTION
Ne jamais se pencher
avec la tête ou les bras
ou les coudes en dehors des
vitres.
ATTENTION

135
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECH
NIQUES
INDEX
ALPHABETIQUE
PPLANCHE DE
BORD ET
COMMANDES
CONDUITE

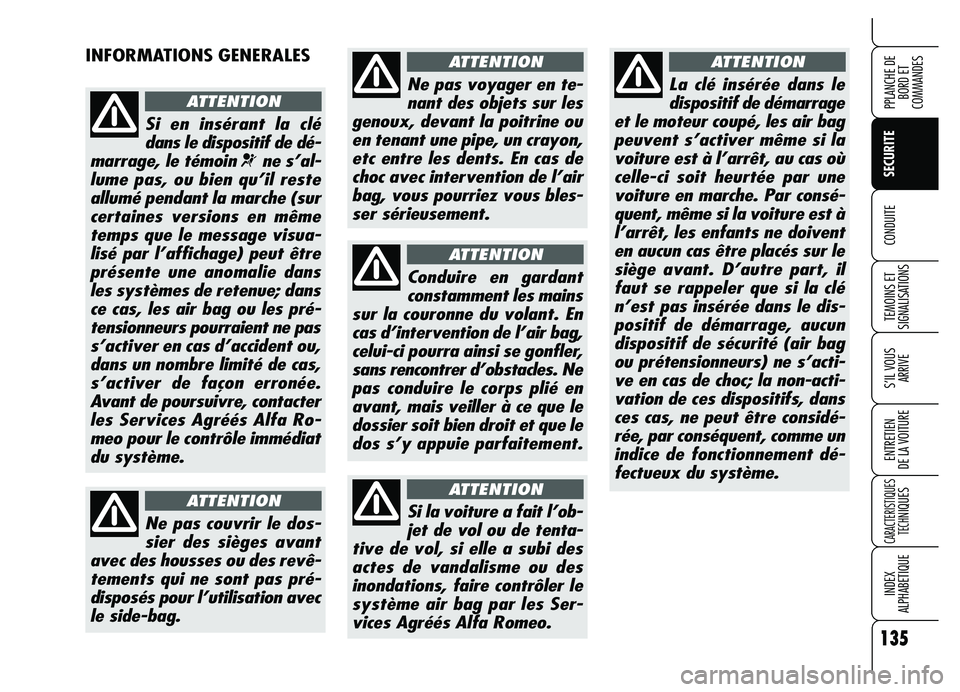

INFORMATIONS GENERALES
Si en insérant la clé
dans le dispositif de dé-
marrage, le témoin
¬ne s’al-
lume pas, ou bien qu’il reste
allumé pendant la marche (sur
certaines versions en même
temps que le message visua-
lisé par l’affichage) peut être
présente une anomalie dans
les systèmes de retenue; dans
ce cas, les air bag ou les pré-
tensionneurs pourraient ne pas
s’activer en cas d’accident ou,
dans un nombre limité de cas,
s’activer de façon erronée.
Avant de poursuivre, contacter
les Services Agréés Alfa Ro-
meo pour le contrôle immédiat
du système.
ATTENTION
Ne pas couvrir le dos-
sier des sièges avant
avec des housses ou des revê-
tements qui ne sont pas pré-
disposés pour l’utilisation avec
le side-bag.
ATTENTION
Ne pas voyager en te-
nant des objets sur les
genoux, devant la poitrine ou
en tenant une pipe, un crayon,
etc entre les dents. En cas de
choc avec intervention de l’air
bag, vous pourriez vous bles-
ser sérieusement.
ATTENTION
Conduire en gardant
constamment les mains
sur la couronne du volant. En
cas d’intervention de l’air bag,
celui-ci pourra ainsi se gonfler,
sans rencontrer d’obstacles. Ne
pas conduire le corps plié en
avant, mais veiller à ce que le
dossier soit bien droit et que le
dos s’y appuie parfaitement.
ATTENTION
Si la voiture a fait l’ob-
jet de vol ou de tenta-
tive de vol, si elle a subi des
actes de vandalisme ou des
inondations, faire contrôler le
système air bag par les Ser-
vices Agréés Alfa Romeo.
ATTENTION
La clé insérée dans le
dispositif de démarrage
et le moteur coupé, les air bag
peuvent s’activer même si la
voiture est à l’arrêt, au cas où
celle-ci soit heurtée par une
voiture en marche. Par consé-
quent, même si la voiture est à
l’arrêt, les enfants ne doivent
en aucun cas être placés sur le
siège avant. D’autre part, il
faut se rappeler que si la clé
n’est pas insérée dans le dis-
positif de démarrage, aucun
dispositif de sécurité (air bag
ou prétensionneurs) ne s’acti-
ve en cas de choc; la non-acti-
vation de ces dispositifs, dans
ces cas, ne peut être considé-
rée, par conséquent, comme un
indice de fonctionnement dé-
fectueux du système.
ATTENTION

136
SECURITE TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

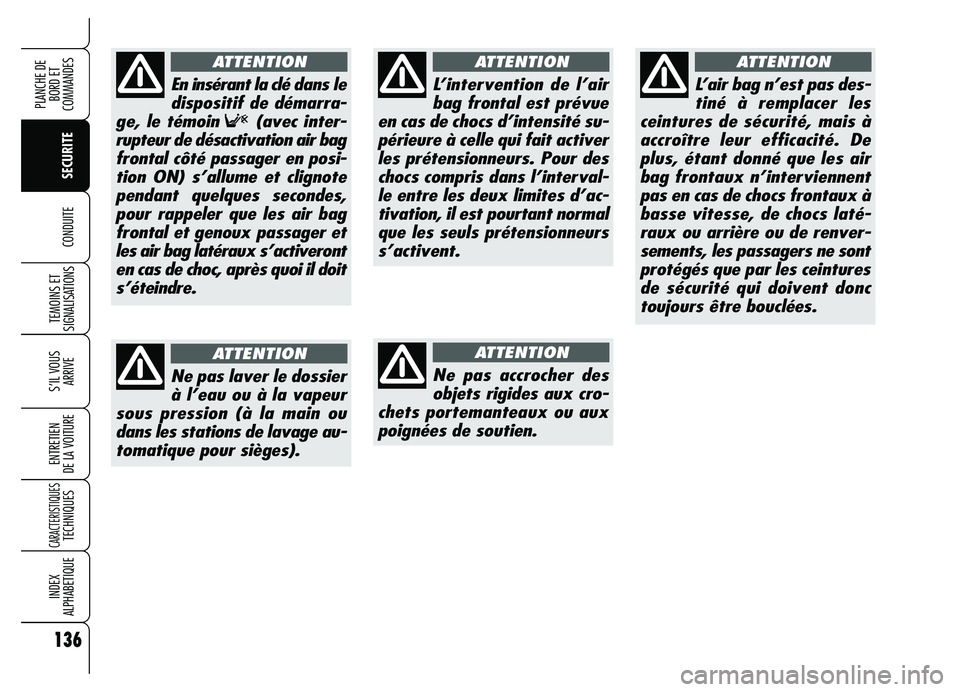

L’intervention de l’air
bag frontal est prévue
en cas de chocs d’intensité su-
périeure à celle qui fait activer
les prétensionneurs. Pour des
chocs compris dans l’interval-
le entre les deux limites d’ac-
tivation, il est pourtant normal
que les seuls prétensionneurs
s’activent.
ATTENTION
Ne pas accrocher des
objets rigides aux cro-
chets portemanteaux ou aux
poignées de soutien.
ATTENTION
L’air bag n’est pas des-
tiné à remplacer les
ceintures de sécurité, mais à
accroître leur efficacité. De
plus, étant donné que les air
bag frontaux n’interviennent
pas en cas de chocs frontaux à
basse vitesse, de chocs laté-
raux ou arrière ou de renver-
sements, les passagers ne sont
protégés que par les ceintures
de sécurité qui doivent donc
toujours être bouclées.
ATTENTION
Ne pas laver le dossier
à l’eau ou à la vapeur
sous pression (à la main ou
dans les stations de lavage au-
tomatique pour sièges).
ATTENTION
En insérant la clé dans le
dispositif de démarra-
ge, le témoin
F(avec inter-
rupteur de désactivation air bag
frontal côté passager en posi-
tion ON) s’allume et clignote
pendant quelques secondes,
pour rappeler que les air bag
frontal et genoux passager et
les air bag latéraux s’activeront
en cas de choc, après quoi il doit
s’éteindre.
ATTENTION

137
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

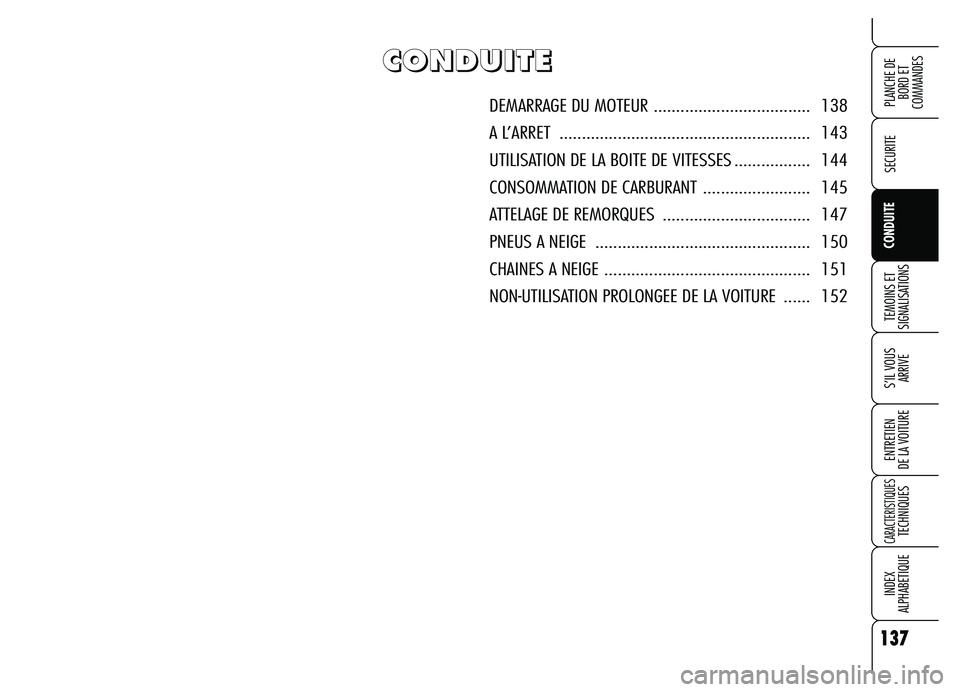

C C C C
O O O O
N N N N
D D D D
U U U U
I I I I
T T T T
E E E E
DEMARRAGE DU MOTEUR ................................... 138
A L’ARRET ........................................................ 143
UTILISATION DE LA BOITE DE VITESSES ................. 144
CONSOMMATION DE CARBURANT ........................ 145
ATTELAGE DE REMORQUES ................................. 147
PNEUS A NEIGE ................................................ 150
CHAINES A NEIGE .............................................. 151
NON-UTILISATION PROLONGEE DE LA VOITURE ...... 152

138
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

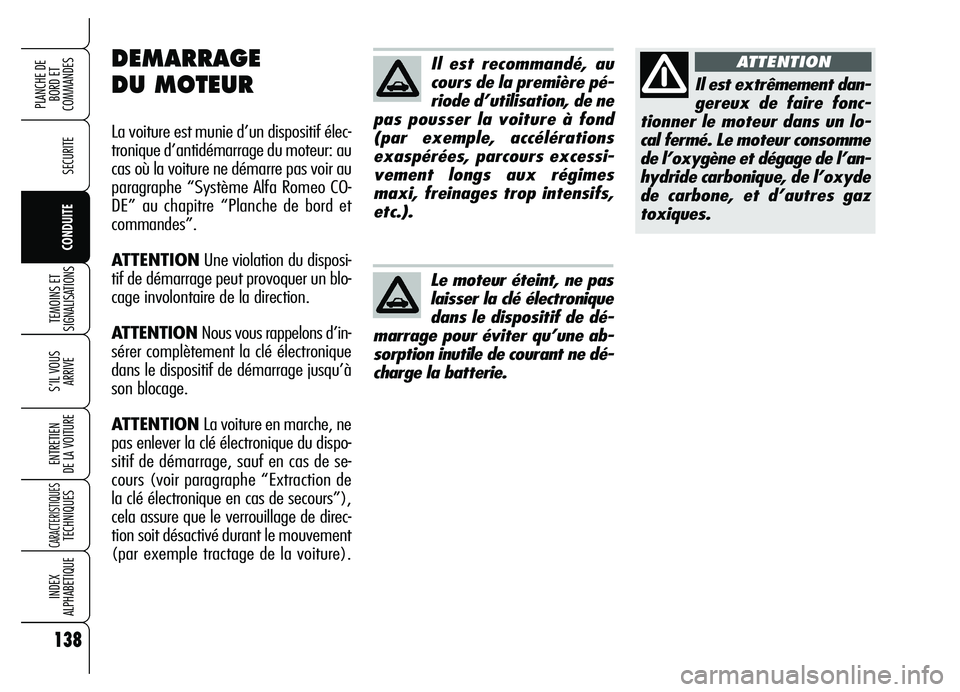

Il est recommandé, au
cours de la première pé-
riode d’utilisation, de ne
pas pousser la voiture à fond
(par exemple, accélérations
exaspérées, parcours excessi-
vement longs aux régimes
maxi, freinages trop intensifs,
etc.).
Il est extrêmement dan-
gereux de faire fonc-
tionner le moteur dans un lo-
cal fermé. Le moteur consomme
de l’oxygène et dégage de l’an-
hydride carbonique, de l’oxyde
de carbone, et d’autres gaz
toxiques.
ATTENTION
Le moteur éteint, ne pas
laisser la clé électronique
dans le dispositif de dé-
marrage pour éviter qu’une ab-
sorption inutile de courant ne dé-
charge la batterie.
DEMARRAGE
DU MOTEUR
La voiture est munie d’un dispositif élec-
tronique d’antidémarrage du moteur: au
cas où la voiture ne démarre pas voir au
paragraphe “Système Alfa Romeo CO-
DE” au chapitre “Planche de bord et
commandes”.
ATTENTIONUne violation du disposi-
tif de démarrage peut provoquer un blo-
cage involontaire de la direction.
ATTENTION Nous vous rappelons d’in-
sérer complètement la clé électronique
dans le dispositif de démarrage jusqu’à
son blocage.
ATTENTION La voiture en marche, ne
pas enlever la clé électronique du dispo-
sitif de démarrage, sauf en cas de se-
cours (voir paragraphe “Extraction de
la clé électronique en cas de secours”),
cela assure que le verrouillage de direc-
tion soit désactivé durant le mouvement
(par exemple tractage de la voiture).
