CINTURE DI SICUREZZA ...................................... 116
SISTEMA S.B.R. ................................................ 117
PRETENSIONATORI ............................................. 118
TRASPORTARE BAMBINI IN SICUREZZA ................. 121
PREDISPOSIZIONE PER MONTAGGIO
SEGGIOLINO “ISOFIX UNIVERSALE”...................... 126
AIR BAG FRONTALI.............................................. 128
AIR BAG LATERALI (Side bag - Window bag) ......... 132

126
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Montare il seggiolino so-
lo a vettura ferma. Il seg-
giolino è correttamente ancora-
to alle staffe di predisposizione
quando si percepiscono gli scatti
che accertano l’avvenuto aggan-
cio. Attenersi in ogni caso alle
istruzioni di montaggio, smon-
taggio e posizionamento, che il
Costruttore del seggiolino è te-
nuto a fornire con lo stesso.
ATTENZIONE

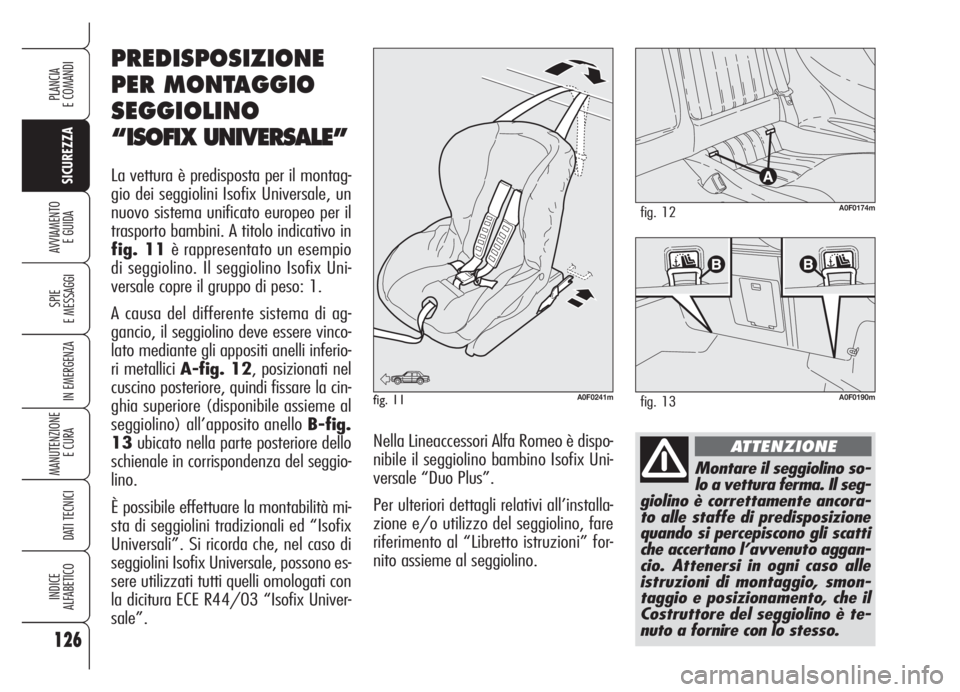

PREDISPOSIZIONE
PER MONTAGGIO
SEGGIOLINO
“ISOFIX UNIVERSALE”
La vettura è predisposta per il montag-
gio dei seggiolini Isofix Universale, un
nuovo sistema unificato europeo per il
trasporto bambini. A titolo indicativo in
fig. 11è rappresentato un esempio
di seggiolino. Il seggiolino Isofix Uni-
versale copre il gruppo di peso: 1.
A causa del differente sistema di ag-
gancio, il seggiolino deve essere vinco-
lato mediante gli appositi anelli inferio-
ri metallici A-fig. 12, posizionati nel
cuscino posteriore, quindi fissare la cin-
ghia superiore (disponibile assieme al
seggiolino) all’apposito anello B-fig.
13ubicato nella parte posteriore dello
schienale in corrispondenza del seggio-
lino.
È possibile effettuare la montabilità mi-
sta di seggiolini tradizionali ed “Isofix
Universali”. Si ricorda che, nel caso di
seggiolini Isofix Universale, possono es-
sere utilizzati tutti quelli omologati con
la dicitura ECE R44/03 “Isofix Univer-
sale”.Nella Lineaccessori Alfa Romeo è dispo-
nibile il seggiolino bambino Isofix Uni-
versale “Duo Plus”.
Per ulteriori dettagli relativi all’installa-
zione e/o utilizzo del seggiolino, fare
riferimento al “Libretto istruzioni” for-
nito assieme al seggiolino.
A0F0174mfig. 12
fig. 11A0F0241mA0F0190mfig. 13

Gruppo di peso Orientamento Classe di Posizione Isofix
seggiolino taglia Isofix laterale posteriore
Gruppo 1 da 9
fino a 18 kg
127
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
IUF: adatto per sistemi di ritenuta per bambini Isofix orientati frontemarcia, di classe universale (dotati di terzo attacco superiore), omo-
logati per l’uso nel gruppo di peso.

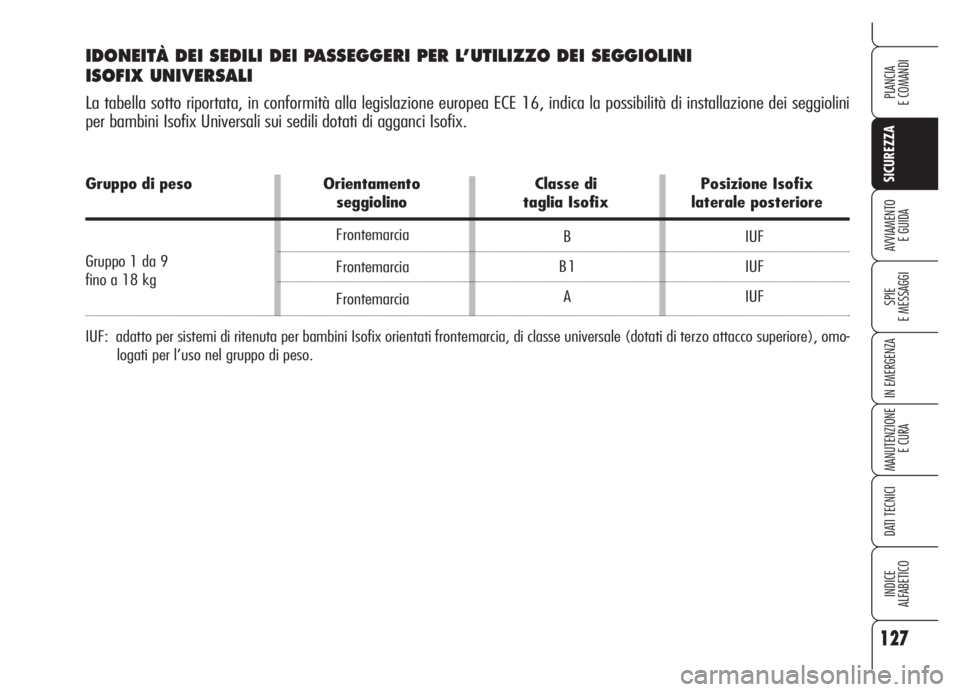

IDONEITÀ DEI SEDILI DEI PASSEGGERI PER L’UTILIZZO DEI SEGGIOLINI
ISOFIX UNIVERSALI
La tabella sotto riportata, in conformità alla legislazione europea ECE 16, indica la possibilità di installazione dei seggiolini
per bambini Isofix Universali sui sedili dotati di agganci Isofix.
B
B1
AIUF
IUF
IUF Frontemarcia
Frontemarcia
Frontemarcia

259
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
– seggiolini per trasporto
bambini ............................ 124
Batteria
– avviamento con batteria
ausiliaria ........................... 170
– consigli per prolungare
la durata ........................... 225
– controllo stato di carica ........ 223
– ricarica .............................. 204
– sostituzione ....................... 224
Bloccasterzo ............................ 21
Bracciolo
– centrale ............................. 80
– posteriore .......................... 81
Cambio (uso del) ..................... 144
Carrozzeria (pulizia) ................. 230
Cassetto portaoggetti ................ 81
Catene da neve ........................ 151
Cerchi ruote
– lettura corretta .................... 243
Chiave elettronica ..................... 11Cinture di sicurezza .................. 116
Climatizzazione ....................... 49
Climatizzatore manuale ............. 51
Climatizzatore automatico
bizona .................................. 54
CODE card ............................... 11
Cofano motore ......................... 96
Comandi ................................. 77
Combustibile
– consumo ........................... 253
– interruttore blocco
combustibile ...................... 77
– indicatore del livello ............ 22
Contagiri ................................. 22
Cruise Control .......................... 72
Dati per l’identificazione ........... 236
Dati tecnici.......................... 235
Diffusori aria abitacolo .............. 50
Dimensioni .............................. 247 ABS (sistema) ......................... 99
Accendisigari............................. 82
Accessori acquistati dall’utente .... 105
Air bag frontali .......................... 128
Air bag laterali ......................... 132
Alette parasole .......................... 83
Alfa Romeo CODE...................... 9
Alimentazione........................... 240
Allarme .................................... 17
Alzacristalli elettrici .................... 88
Appoggiatesta ........................... 44
ASR (sistema) .......................... 102
Assetto ruote ............................ 246
Autoradio ................................ 104
Avviamento del motore .............. 138
Avviamento e guida........... 137
Bagagliaio .............................. 90
Bambini (trasporto in sicurezza)
– predisposizione per
montaggio seggiolino
“Isofix universale” ............... 126
I I
N N
D D
I I
C C
E E
A A
L L
F F
A A
B B
E E
T T
I I
C C
O O

260
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Inattività della vettura ............... 152
Indicatore livello combustibile ..... 22
Indicatore pressione
turbocompressore ................... 24
Indicatore temperatura liquido
raffreddamento motore ........... 23
Indicatore temperatura
olio motore ........................... 24
Indicatori di direzione
– comando ........................... 65
– sostituzione
lampade ............ 186-187-188
In emergenza ...................... 169
In sosta ................................... 143
Installazione dispositivi
elettrici/elettronici .................. 105
Interni .................................... 233
Interruttori blocco combustibile
e alimentazione elettrica ......... 77
Isofix universale
(seggiolino tipo) .................... 126
Kit riparazione rapida pneumatici
Fix&Go automatic .................. 176Lampada
(sostituzione di una) .............. 182
– indicazioni generali .............. 182
– tipi di lampade ................... 183
Lampeggi ................................ 65
Lavacristallo
– comando ........................... 68
– livello del liquido ................ 219
Lavafari
– comando ........................... 71
– livello del liquido ................ 219
Lavaggio intelligente ................. 69
Lavalunotto
– comando ........................... 71
– livello del liquido ................. 219
Luce bagagliaio
– sostituzione lampada .......... 192
Luce cassetto portaoggetti
– sostituzione lampada .......... 192
Luce retromarcia
– sostituzione lampada .......... 188
Luci abbaglianti
– comando ........................... 65
– sostituzione lampada .......... 185 Display multifunzionale
riconfigurabile ........................ 26
Dispositivo di avviamento .......... 19
DPF (trappola particolato) ......... 114
EOBD (sistema) ....................... 104
Emissioni di CO
2...................... 254
Equipaggiamenti interni ............. 80
Fari
– correttore assetto fari .......... 97
– orientamento del fascio
luminoso ........................... 97
– orientamento fendinebbia .... 98
– regolazione fari all’estero .... 98
Filtro aria/antipolline ................ 222
Filtro gasolio ............................ 222
Fix &Go automatic
(dispositivo) ........................... 176
Fluidi e lubrificanti .................... 251
Follow me home (dispositivo) .... 66
Freni ...................................... 241
Freno a mano .......................... 143
Fusibili (sostituzione) ................ 194
Hill Holder (sistema) ................ 102
