Alfa Romeo Brera/Spider 2008 Libretto Uso Manutenzione (in Italian)

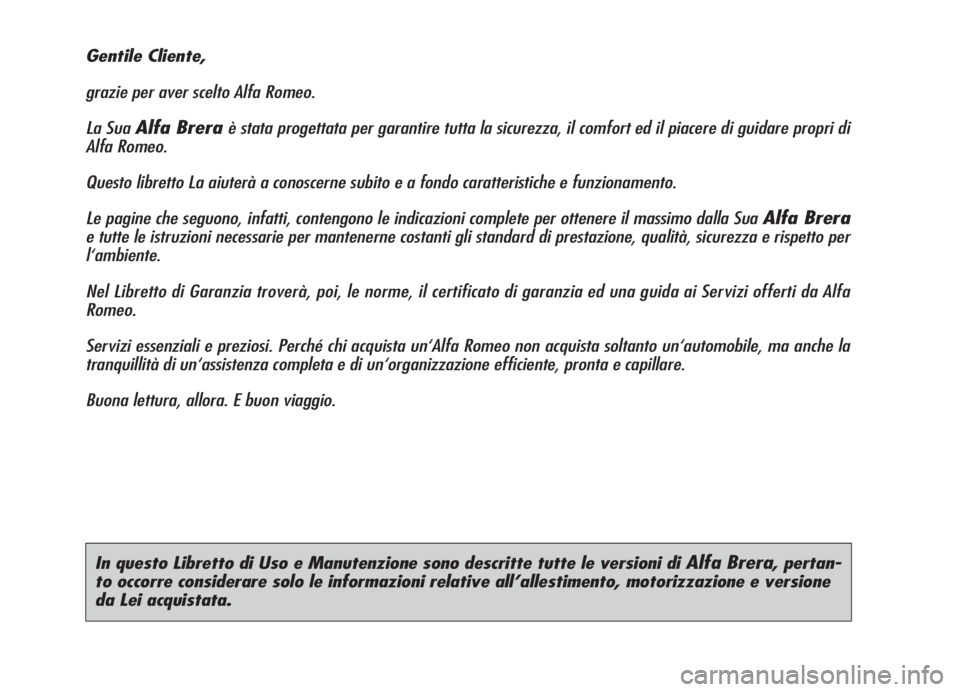

In questo Libretto di Uso e Manutenzione sono descritte tutte le versioni di Alfa Brera, pertan-
to occorre considerare solo le informazioni relative all’allestimento, motorizzazione e versione
da Lei acquistata.
Gentile Cliente,
grazie per aver scelto Alfa Romeo.
La Sua
Alfa Breraè stata progettata per garantire tutta la sicurezza, il comfort ed il piacere di guidare propri di
Alfa Romeo.
Questo libretto La aiuterà a conoscerne subito e a fondo caratteristiche e funzionamento.
Le pagine che seguono, infatti, contengono le indicazioni complete per ottenere il massimo dalla Sua
Alfa Brera
e tutte le istruzioni necessarie per mantenerne costanti gli standard di prestazione, qualità, sicurezza e rispetto per
l‘ambiente.
Nel Libretto di Garanzia troverà, poi, le norme, il certificato di garanzia ed una guida ai Servizi offerti da Alfa
Romeo.
Servizi essenziali e preziosi. Perché chi acquista un‘Alfa Romeo non acquista soltanto un‘automobile, ma anche la
tranquillità di un‘assistenza completa e di un‘organizzazione efficiente, pronta e capillare.
Buona lettura, allora. E buon viaggio.

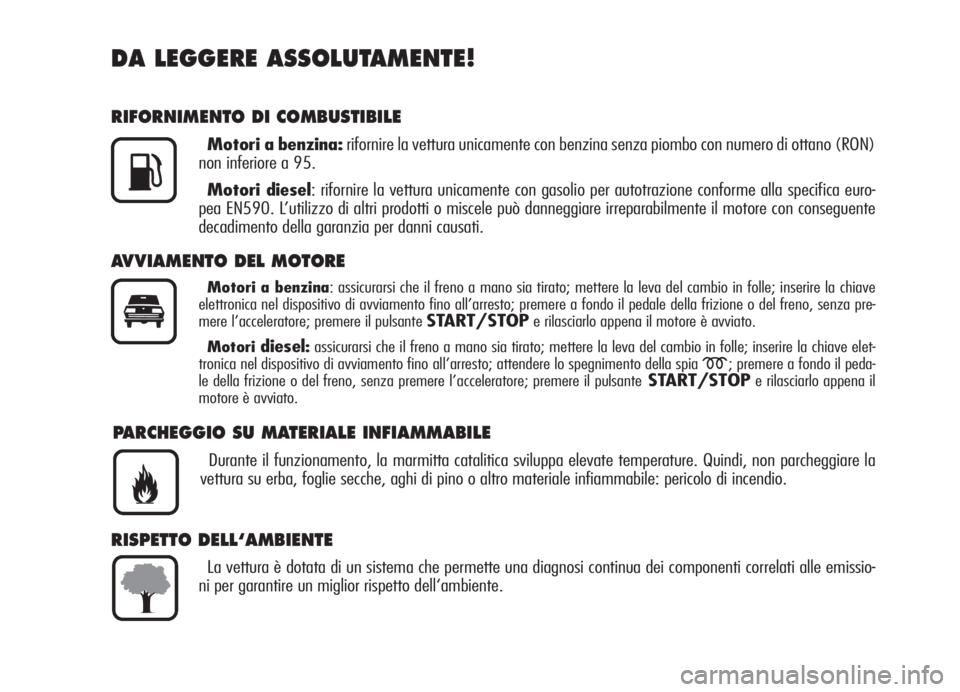

DA LEGGERE ASSOLUTAMENTE!
RIFORNIMENTO DI COMBUSTIBILE
Motori a benzina:rifornire la vettura unicamente con benzina senza piombo con numero di ottano (RON)
non inferiore a 95.
Motori diesel: rifornire la vettura unicamente con gasolio per autotrazione conforme alla specifica euro-
pea EN590. L’utilizzo di altri prodotti o miscele può danneggiare irreparabilmente il motore con conseguente
decadimento della garanzia per danni causati.
K
AVVIAMENTO DEL MOTORE
Motori a benzina: assicurarsi che il freno a mano sia tirato; mettere la leva del cambio in folle; inserire la chiave
elettronica nel dispositivo di avviamento fino all’arresto; premere a fondo il pedale della frizione o del freno, senza pre-
mere l’acceleratore; premere il pulsante
START/STOPe rilasciarlo appena il motore è avviato.
Motori
diesel:assicurarsi che il freno a mano sia tirato; mettere la leva del cambio in folle; inserire la chiave elet-
tronica nel dispositivo di avviamento fino all’arresto; attendere lo spegnimento della spia
m; premere a fondo il peda-
le della frizione o del freno, senza premere l’acceleratore; premere il pulsante
START/STOPe rilasciarlo appena il
motore è avviato.
PARCHEGGIO SU MATERIALE INFIAMMABILE
Durante il funzionamento, la marmitta catalitica sviluppa elevate temperature. Quindi, non parcheggiare la
vettura su erba, foglie secche, aghi di pino o altro materiale infiammabile: pericolo di incendio.

RISPETTO DELL‘AMBIENTE
La vettura è dotata di un sistema che permette una diagnosi continua dei componenti correlati alle emissio-
ni per garantire un miglior rispetto dell‘ambiente.

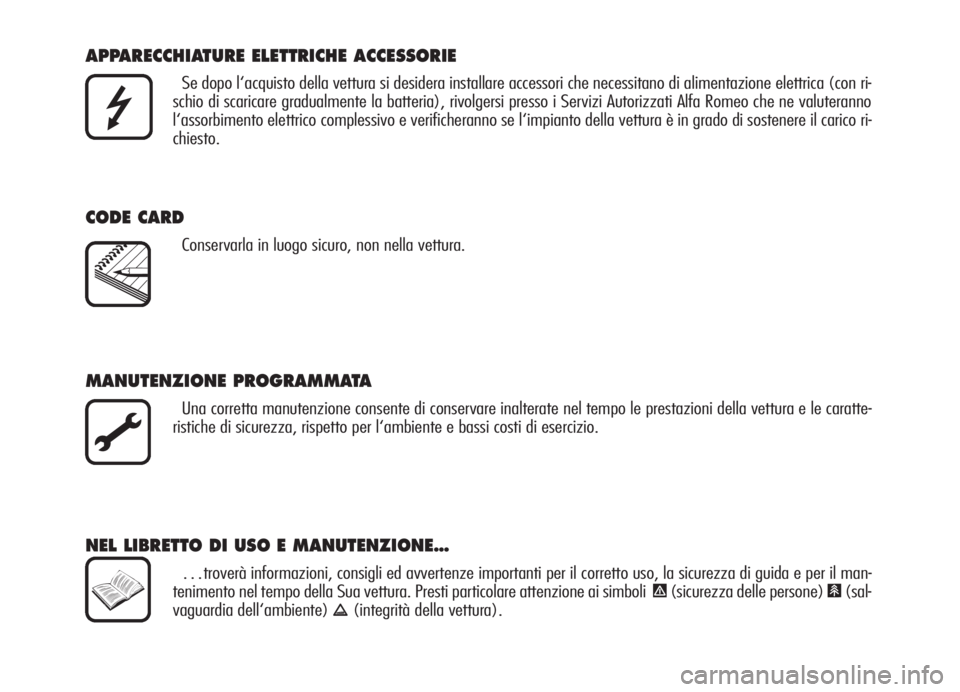

APPARECCHIATURE ELETTRICHE ACCESSORIE
Se dopo l‘acquisto della vettura si desidera installare accessori che necessitano di alimentazione elettrica (con ri-
schio di scaricare gradualmente la batteria), rivolgersi presso i Servizi Autorizzati Alfa Romeo che ne valuteranno
l‘assorbimento elettrico complessivo e verificheranno se l‘impianto della vettura è in grado di sostenere il carico ri-
chiesto.

CODE CARD
Conservarla in luogo sicuro, non nella vettura.
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione consente di conservare inalterate nel tempo le prestazioni della vettura e le caratte-
ristiche di sicurezza, rispetto per l‘ambiente e bassi costi di esercizio.
NEL LIBRETTO DI USO E MANUTENZIONE…
…troverà informazioni, consigli ed avvertenze importanti per il corretto uso, la sicurezza di guida e per il man-
tenimento nel tempo della Sua vettura. Presti particolare attenzione ai simboli
"(sicurezza delle persone) #(sal-
vaguardia dell‘ambiente)
â(integrità della vettura).

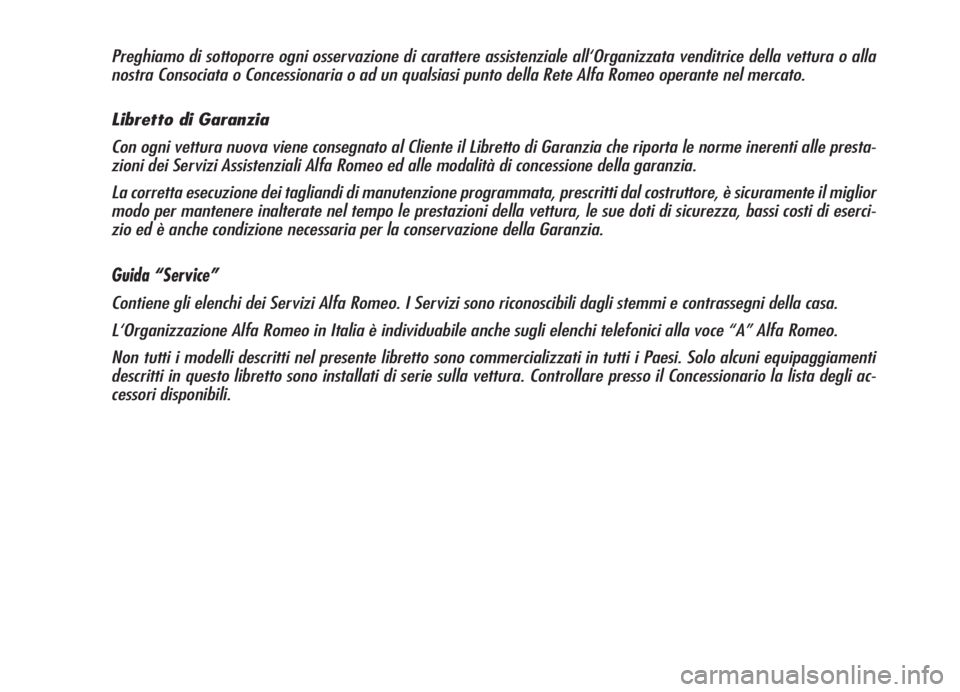

Preghiamo di sottoporre ogni osservazione di carattere assistenziale all‘Organizzata venditrice della vettura o alla
nostra Consociata o Concessionaria o ad un qualsiasi punto della Rete Alfa Romeo operante nel mercato.
Libretto di Garanzia
Con ogni vettura nuova viene consegnato al Cliente il Libretto di Garanzia che riporta le norme inerenti alle presta-
zioni dei Servizi Assistenziali Alfa Romeo ed alle modalità di concessione della garanzia.
La corretta esecuzione dei tagliandi di manutenzione programmata, prescritti dal costruttore, è sicuramente il miglior
modo per mantenere inalterate nel tempo le prestazioni della vettura, le sue doti di sicurezza, bassi costi di eserci-
zio ed è anche condizione necessaria per la conservazione della Garanzia.
Guida “Service”
Contiene gli elenchi dei Servizi Alfa Romeo. I Servizi sono riconoscibili dagli stemmi e contrassegni della casa.
L‘Organizzazione Alfa Romeo in Italia è individuabile anche sugli elenchi telefonici alla voce “A” Alfa Romeo.
Non tutti i modelli descritti nel presente libretto sono commercializzati in tutti i Paesi. Solo alcuni equipaggiamenti
descritti in questo libretto sono installati di serie sulla vettura. Controllare presso il Concessionario la lista degli ac-
cessori disponibili.

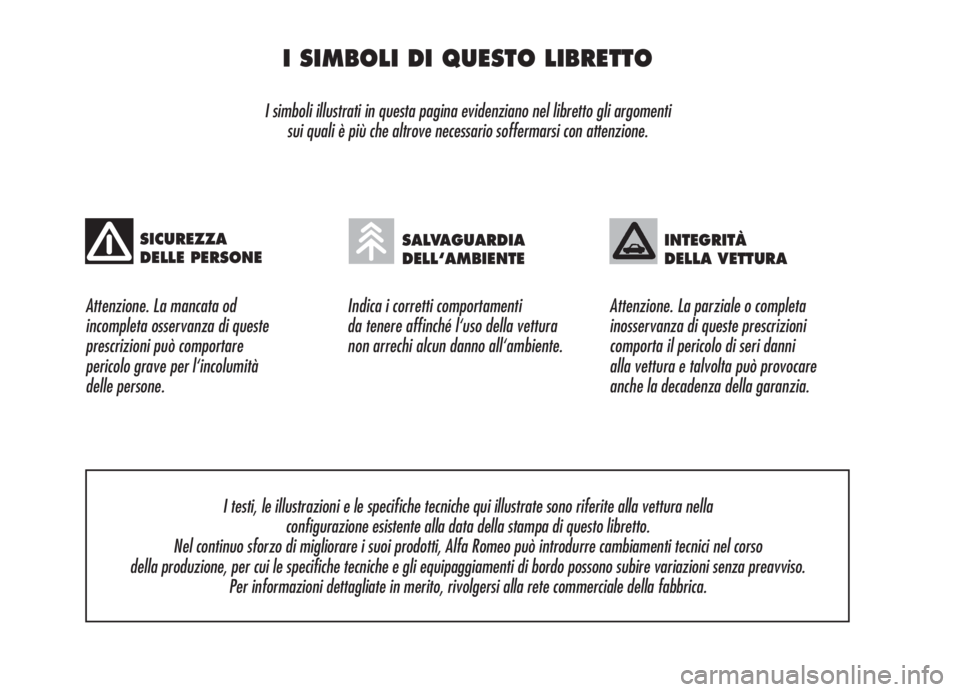

I SIMBOLI DI QUESTO LIBRETTO
I simboli illustrati in questa pagina evidenziano nel libretto gli argomenti
sui quali è più che altrove necessario soffermarsi con attenzione.
Attenzione. La mancata od
incompleta osservanza di queste
prescrizioni può comportare
pericolo grave per l‘incolumità
delle persone.Indica i corretti comportamenti
da tenere affinché l‘uso della vettura
non arrechi alcun danno all‘ambiente.Attenzione. La parziale o completa
inosservanza di queste prescrizioni
comporta il pericolo di seri danni
alla vettura e talvolta può provocare
anche la decadenza della garanzia.
I testi, le illustrazioni e le specifiche tecniche qui illustrate sono riferite alla vettura nella
configurazione esistente alla data della stampa di questo libretto.
Nel continuo sforzo di migliorare i suoi prodotti, Alfa Romeo può introdurre cambiamenti tecnici nel corso
della produzione, per cui le specifiche tecniche e gli equipaggiamenti di bordo possono subire variazioni senza preavviso.
Per informazioni dettagliate in merito, rivolgersi alla rete commerciale della fabbrica.
SICUREZZA
DELLE PERSONESALVAGUARDIA
DELL‘AMBIENTEINTEGRITÀ
DELLA VETTURA

6
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
P P
L L
A A
N N
C C
I I
A A
E E
C C
O O
M M
A A
N N
D D
I I

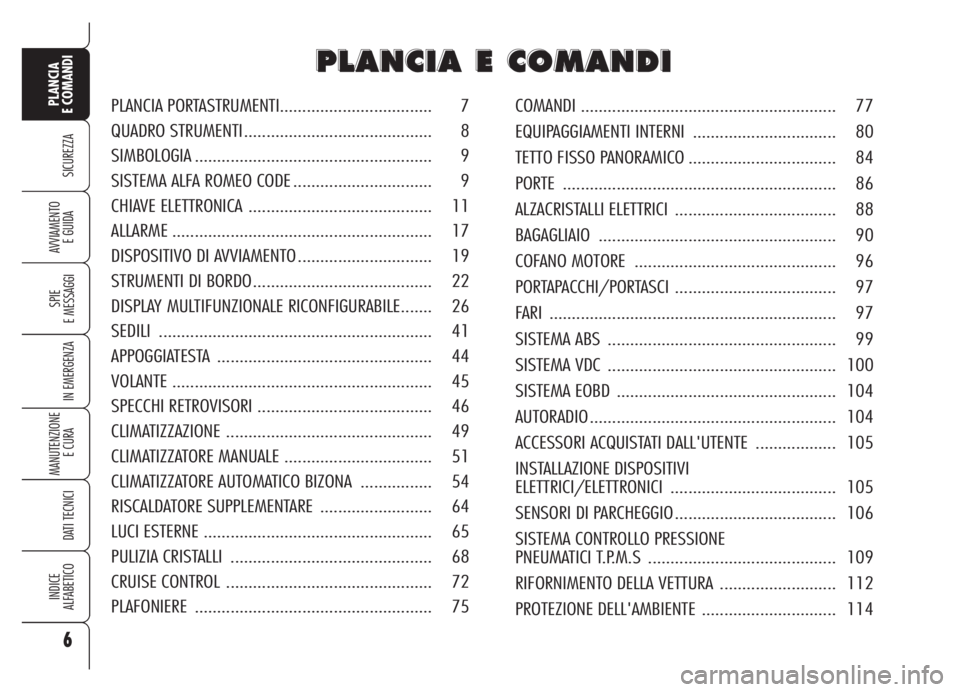

COMANDI ......................................................... 77
EQUIPAGGIAMENTI INTERNI ................................ 80
TETTO FISSO PANORAMICO ................................. 84
PORTE ............................................................. 86
ALZACRISTALLI ELETTRICI .................................... 88
BAGAGLIAIO ..................................................... 90
COFANO MOTORE ............................................. 96
PORTAPACCHI/PORTASCI .................................... 97
FARI ................................................................ 97
SISTEMA ABS ................................................... 99
SISTEMA VDC ................................................... 100
SISTEMA EOBD ................................................. 104
AUTORADIO ....................................................... 104
ACCESSORI ACQUISTATI DALL'UTENTE .................. 105
INSTALLAZIONE DISPOSITIVI
ELETTRICI/ELETTRONICI ..................................... 105
SENSORI DI PARCHEGGIO .................................... 106
SISTEMA CONTROLLO PRESSIONE
PNEUMATICI T.P.M.S .......................................... 109
RIFORNIMENTO DELLA VETTURA .......................... 112
PROTEZIONE DELL'AMBIENTE .............................. 114 PLANCIA PORTASTRUMENTI.................................. 7
QUADRO STRUMENTI.......................................... 8
SIMBOLOGIA ..................................................... 9
SISTEMA ALFA ROMEO CODE ............................... 9
CHIAVE ELETTRONICA ......................................... 11
ALLARME .......................................................... 17
DISPOSITIVO DI AVVIAMENTO .............................. 19
STRUMENTI DI BORDO........................................ 22
DISPLAY MULTIFUNZIONALE RICONFIGURABILE....... 26
SEDILI ............................................................. 41
APPOGGIATESTA ................................................ 44
VOLANTE .......................................................... 45
SPECCHI RETROVISORI ....................................... 46
CLIMATIZZAZIONE .............................................. 49
CLIMATIZZATORE MANUALE ................................. 51
CLIMATIZZATORE AUTOMATICO BIZONA ................ 54
RISCALDATORE SUPPLEMENTARE ......................... 64
LUCI ESTERNE ................................................... 65
PULIZIA CRISTALLI ............................................. 68
CRUISE CONTROL .............................................. 72
PLAFONIERE ..................................................... 75

7
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

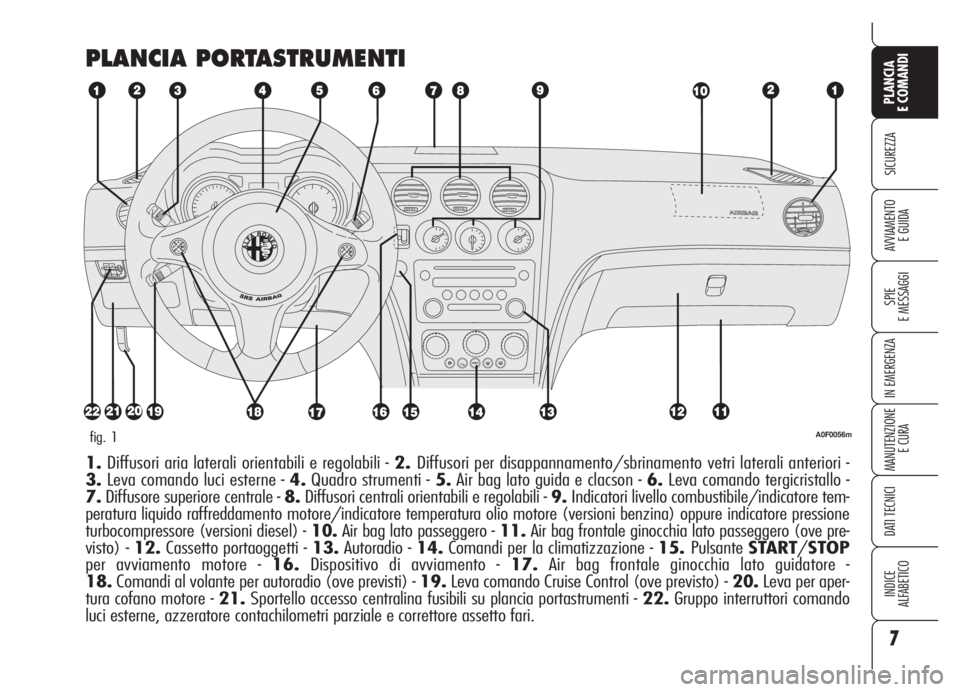

PLANCIA PORTASTRUMENTI
A0F0056mfig. 1
1.Diffusori aria laterali orientabili e regolabili - 2.Diffusori per disappannamento/sbrinamento vetri laterali anteriori -
3.Leva comando luci esterne - 4.Quadro strumenti - 5.Air bag lato guida e clacson - 6.Leva comando tergicristallo -
7.Diffusore superiore centrale - 8.Diffusori centrali orientabili e regolabili - 9.Indicatori livello combustibile/indicatore tem-
peratura liquido raffreddamento motore/indicatore temperatura olio motore (versioni benzina) oppure indicatore pressione
turbocompressore (versioni diesel) - 10.Air bag lato passeggero - 11.Air bag frontale ginocchia lato passeggero (ove pre-
visto) - 12.Cassetto portaoggetti - 13.Autoradio - 14.Comandi per la climatizzazione - 15.PulsanteSTART/STOP
per avviamento motore - 16.Dispositivo di avviamento - 17.Air bag frontale ginocchia lato guidatore -
18.Comandi al volante per autoradio (ove previsti) - 19.Leva comando Cruise Control (ove previsto) - 20.Leva per aper-
tura cofano motore - 21.Sportello accesso centralina fusibili su plancia portastrumenti - 22.Gruppo interruttori comando
luci esterne, azzeratore contachilometri parziale e correttore assetto fari.

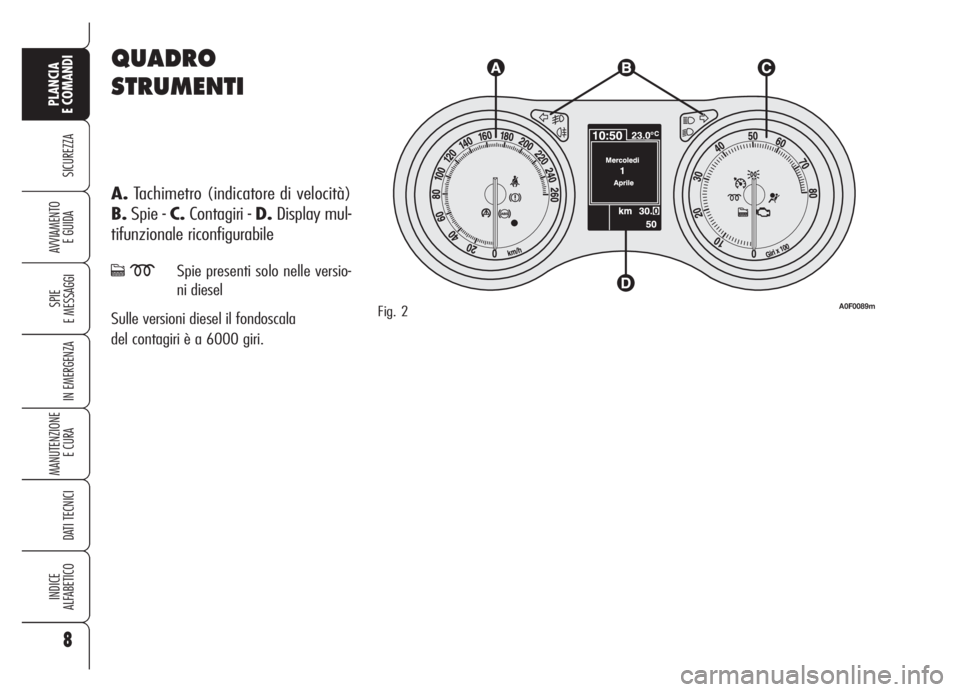

QUADRO
STRUMENTI
A.Tachimetro (indicatore di velocità)
B.Spie - C.Contagiri - D.Display mul-
tifunzionale riconfigurabile
cmSpie presenti solo nelle versio-
ni diesel
Sulle versioni diesel il fondoscala
del contagiri è a 6000 giri.
8
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Fig. 2A0F0089m
