Alfa Romeo Brera/Spider 2009 Manual de Empleo y Cuidado (in Spanish)

69
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

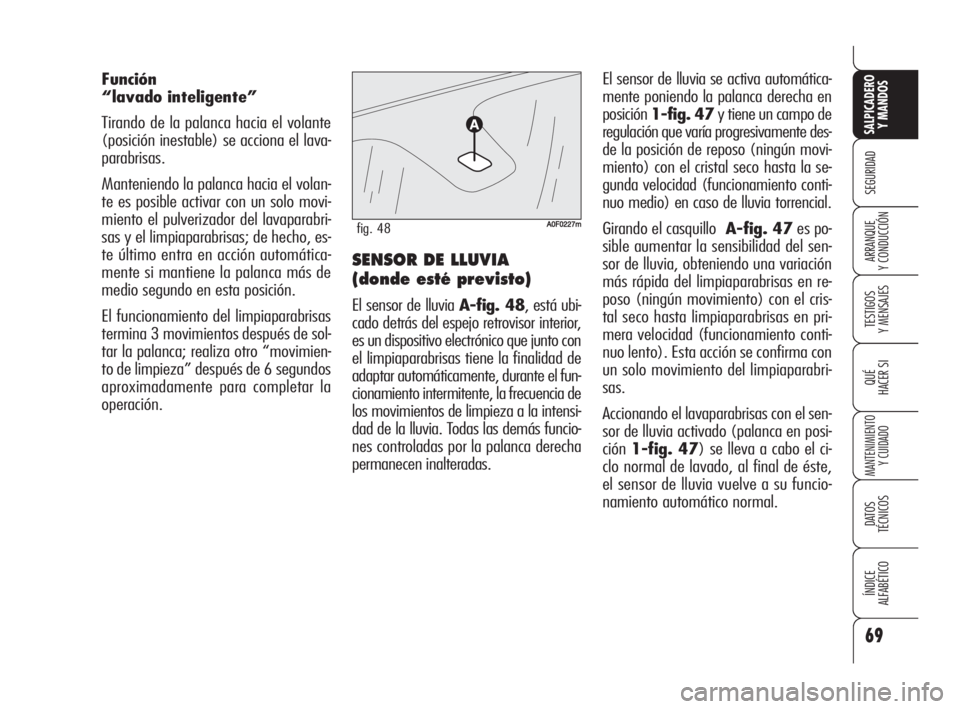

El sensor de lluvia se activa automática-
mente poniendo la palanca derecha en
posición1-fig. 47y tiene un campo de
regulación que varía progresivamente des-
de la posición de reposo (ningún movi-
miento) con el cristal seco hasta la se-
gunda velocidad (funcionamiento conti-
nuo medio) en caso de lluvia torrencial.
Girando el casquillo A-fig. 47es po-
sible aumentar la sensibilidad del sen-
sor de lluvia, obteniendo una variación
más rápida del limpiaparabrisas en re-
poso (ningún movimiento) con el cris-
tal seco hasta limpiaparabrisas en pri-
mera velocidad (funcionamiento conti-
nuo lento). Esta acción se confirma con
un solo movimiento del limpiaparabri-
sas.
Accionando el lavaparabrisas con el sen-
sor de lluvia activado (palanca en posi-
ción1-fig. 47) se lleva a cabo el ci-
clo normal de lavado, al final de éste,
el sensor de lluvia vuelve a su funcio-
namiento automático normal. Función
“lavado inteligente”
Tirando de la palanca hacia el volante
(posición inestable) se acciona el lava-
parabrisas.
Manteniendo la palanca hacia el volan-
te es posible activar con un solo movi-
miento el pulverizador del lavaparabri-
sas y el limpiaparabrisas; de hecho, es-
te último entra en acción automática-
mente si mantiene la palanca más de
medio segundo en esta posición.
El funcionamiento del limpiaparabrisas
termina 3 movimientos después de sol-
tar la palanca; realiza otro “movimien-
to de limpieza” después de 6 segundos
aproximadamente para completar la
operación.
SENSOR DE LLUVIA
(donde esté previsto)
El sensor de lluvia A-fig. 48, está ubi-
cado detrás del espejo retrovisor interior,
es un dispositivo electrónico que junto con
el limpiaparabrisas tiene la finalidad de
adaptar automáticamente, durante el fun-
cionamiento intermitente, la frecuencia de
los movimientos de limpieza a la intensi-
dad de la lluvia. Todas las demás funcio-
nes controladas por la palanca derecha
permanecen inalteradas.
A0F0227mfig. 48
041-079 Alfa BRERA spa 28-08-2008 13:53 Pagina 69

70
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
No active el sensor de
lluvia durante el lavado
del coche en una esta-
ción de servicio automática.
En caso de que el para-
brisas esté congelado
controle que el disposi-
tivo esté desactivado.

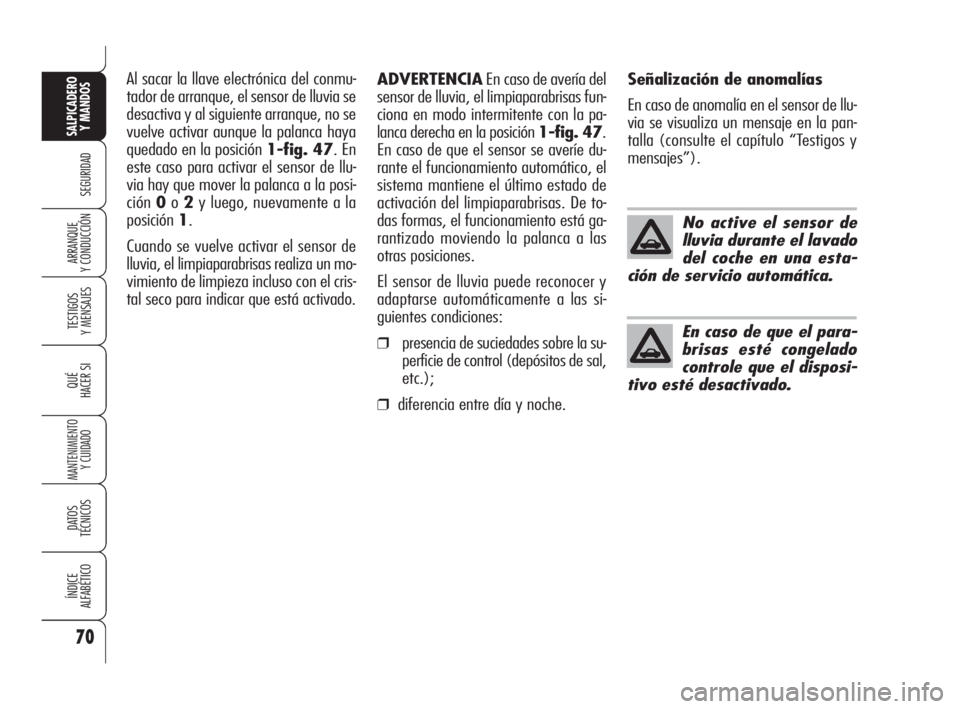

Al sacar la llave electrónica del conmu-
tador de arranque, el sensor de lluvia se
desactiva y al siguiente arranque, no se
vuelve activar aunque la palanca haya
quedado en la posición 1-fig. 47. En
este caso para activar el sensor de llu-
via hay que mover la palanca a la posi-
ción0o2y luego, nuevamente a la
posición1.
Cuando se vuelve activar el sensor de
lluvia, el limpiaparabrisas realiza un mo-
vimiento de limpieza incluso con el cris-
tal seco para indicar que está activado.ADVERTENCIAEn caso de avería del
sensor de lluvia, el limpiaparabrisas fun-
ciona en modo intermitente con la pa-
lanca derecha en la posición 1-fig. 47.
En caso de que el sensor se averíe du-
rante el funcionamiento automático, el
sistema mantiene el último estado de
activación del limpiaparabrisas. De to-
das formas, el funcionamiento está ga-
rantizado moviendo la palanca a las
otras posiciones.
El sensor de lluvia puede reconocer y
adaptarse automáticamente a las si-
guientes condiciones:
❒presencia de suciedades sobre la su-
perficie de control (depósitos de sal,
etc.);
❒diferencia entre día y noche.Señalización de anomalías
En caso de anomalía en el sensor de llu-
via se visualiza un mensaje en la pan-
talla (consulte el capítulo “Testigos y
mensajes”).
041-079 Alfa BRERA spa 28-08-2008 13:53 Pagina 70

71
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

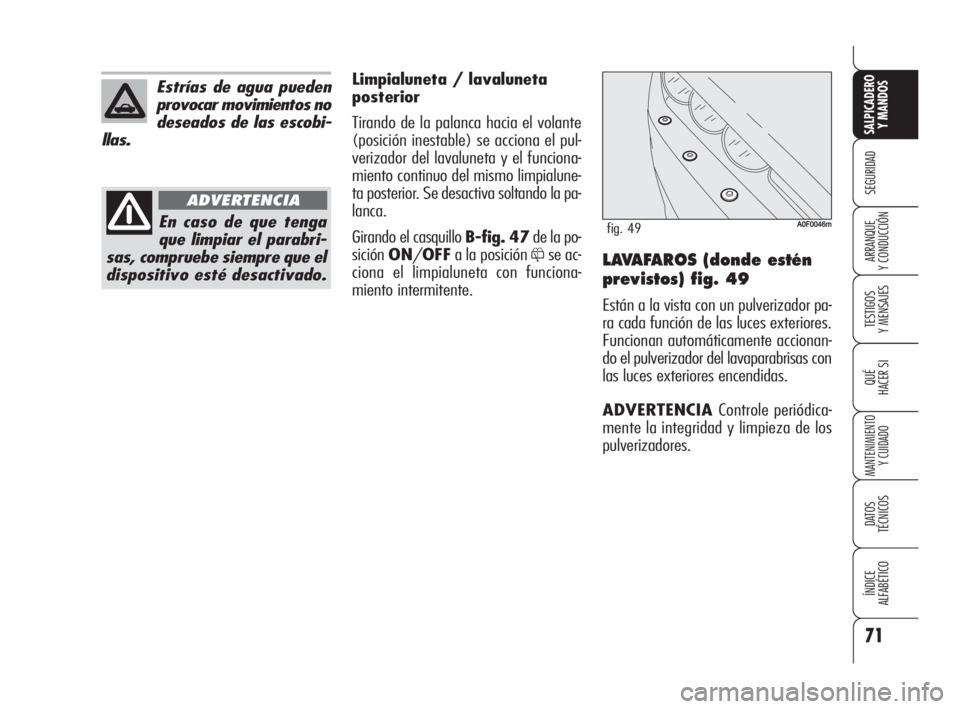

Y CONDUCCIÓNLAVAFAROS (donde estén
previstos) fig. 49
Están a la vista con un pulverizador pa-
ra cada función de las luces exteriores.
Funcionan automáticamente accionan-
do el pulverizador del lavaparabrisas con
las luces exteriores encendidas.
ADVERTENCIA Controle periódica-
mente la integridad y limpieza de los
pulverizadores.
En caso de que tenga
que limpiar el parabri-
sas, compruebe siempre que el
dispositivo esté desactivado.
ADVERTENCIA
A0F0046mfig. 49
Estrías de agua pueden
provocar movimientos no
deseados de las escobi-
llas.Limpialuneta / lavaluneta
posterior
Tirando de la palanca hacia el volante
(posición inestable) se acciona el pul-
verizador del lavaluneta y el funciona-
miento continuo del mismo limpialune-
ta posterior. Se desactiva soltando la pa-
lanca.
Girando el casquillo B-fig. 47de la po-
siciónON/OFFa la posición
&se ac-
ciona el limpialuneta con funciona-
miento intermitente.
041-079 Alfa BRERA spa 28-08-2008 13:53 Pagina 71

72
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

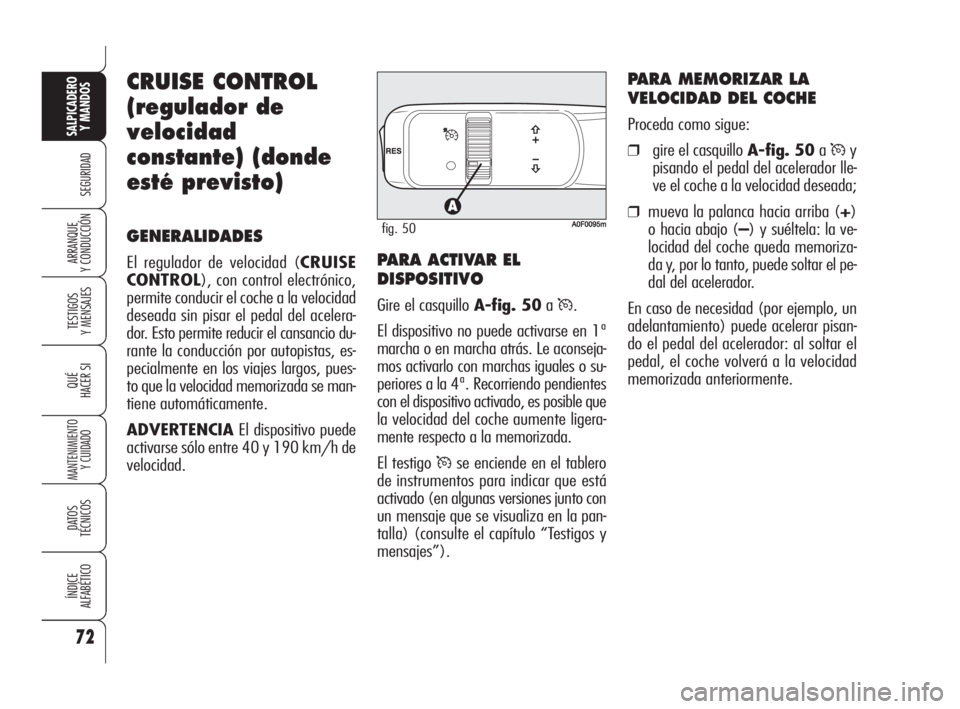

CRUISE CONTROL
(regulador de
velocidad
constante) (donde
esté previsto)
GENERALIDADES
El regulador de velocidad (CRUISE
CONTROL), con control electrónico,
permite conducir el coche a la velocidad
deseada sin pisar el pedal del acelera-
dor. Esto permite reducir el cansancio du-
rante la conducción por autopistas, es-
pecialmente en los viajes largos, pues-
to que la velocidad memorizada se man-
tiene automáticamente.
ADVERTENCIAEl dispositivo puede
activarse sólo entre 40 y 190 km/h de
velocidad.
A0F0095mfig. 50
PARA ACTIVAR EL
DISPOSITIVO
Gire el casquillo A-fig. 50aÜ.
El dispositivo no puede activarse en 1ª
marcha o en marcha atrás. Le aconseja-
mos activarlo con marchas iguales o su-
periores a la 4ª. Recorriendo pendientes
con el dispositivo activado, es posible que
la velocidad del coche aumente ligera-
mente respecto a la memorizada.
El testigo
Üse enciende en el tablero
de instrumentos para indicar que está
activado (en algunas versiones junto con
un mensaje que se visualiza en la pan-
talla) (consulte el capítulo “Testigos y
mensajes”).
PARA MEMORIZAR LA
VELOCIDAD DEL COCHE
Proceda como sigue:
❒gire el casquillo A-fig. 50aÜy
pisando el pedal del acelerador lle-
ve el coche a la velocidad deseada;
❒mueva la palanca hacia arriba (+)
o hacia abajo (–) y suéltela: la ve-
locidad del coche queda memoriza-
da y, por lo tanto, puede soltar el pe-
dal del acelerador.
En caso de necesidad (por ejemplo, un
adelantamiento) puede acelerar pisan-
do el pedal del acelerador: al soltar el
pedal, el coche volverá a la velocidad
memorizada anteriormente.
041-079 Alfa BRERA spa 28-08-2008 13:53 Pagina 72

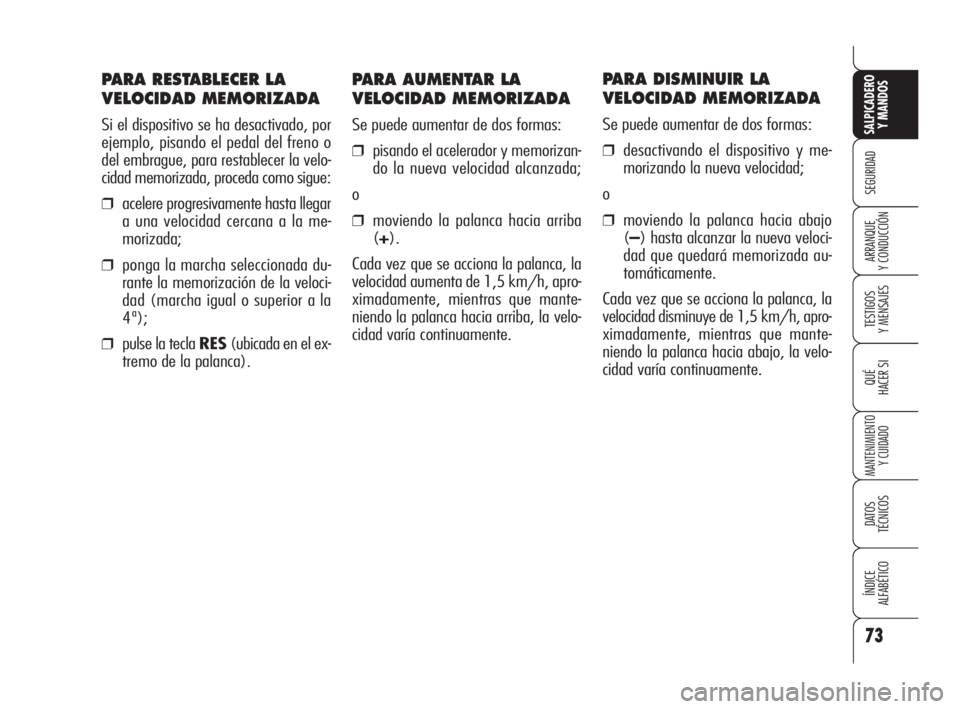

PARA AUMENTAR LA
VELOCIDAD MEMORIZADA
Se puede aumentar de dos formas:
❒pisando el acelerador y memorizan-
do la nueva velocidad alcanzada;
o
❒moviendo la palanca hacia arriba
(+).
Cada vez que se acciona la palanca, la
velocidad aumenta de 1,5 km/h, apro-
ximadamente, mientras que mante-
niendo la palanca hacia arriba, la velo-
cidad varía continuamente.
PARA DISMINUIR LA
VELOCIDAD MEMORIZADA
Se puede aumentar de dos formas:
❒desactivando el dispositivo y me-
morizando la nueva velocidad;
o
❒moviendo la palanca hacia abajo
(–) hasta alcanzar la nueva veloci-
dad que quedará memorizada au-
tomáticamente.
Cada vez que se acciona la palanca, la
velocidad disminuye de 1,5 km/h, apro-
ximadamente, mientras que mante-
niendo la palanca hacia abajo, la velo-
cidad varía continuamente.
PARA RESTABLECER LA
VELOCIDAD MEMORIZADA
Si el dispositivo se ha desactivado, por
ejemplo, pisando el pedal del freno o
del embrague, para restablecer la velo-
cidad memorizada, proceda como sigue:
❒acelere progresivamente hasta llegar
a una velocidad cercana a la me-
morizada;
❒ponga la marcha seleccionada du-
rante la memorización de la veloci-
dad (marcha igual o superior a la
4ª);
❒pulse la tecla RES(ubicada en el ex-
tremo de la palanca).
73
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
041-079 Alfa BRERA spa 28-08-2008 13:53 Pagina 73

74
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

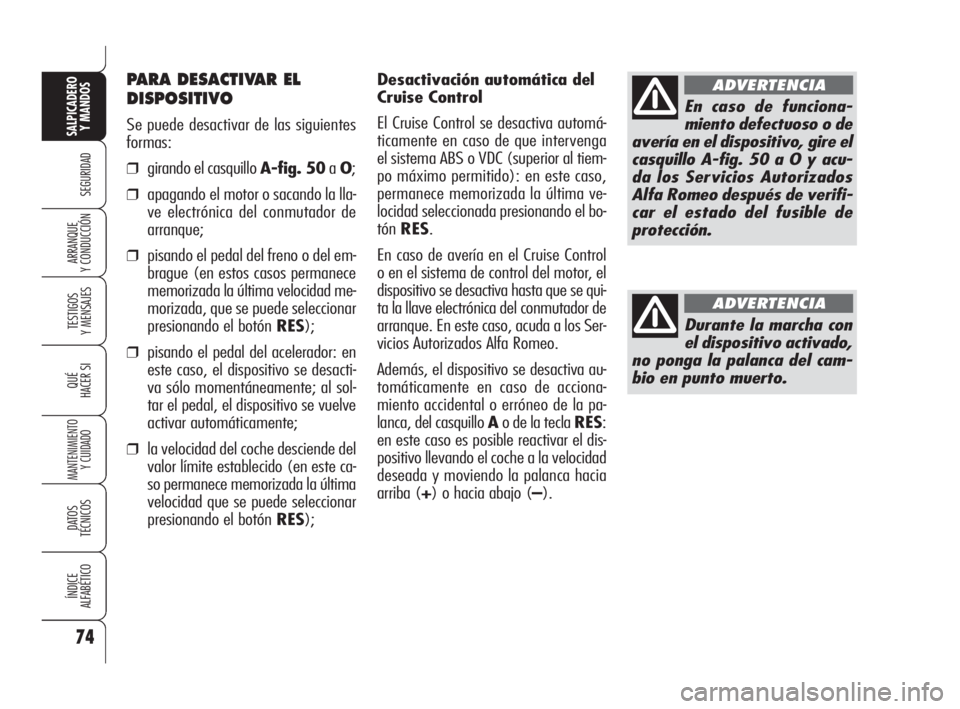

Desactivación automática del
Cruise Control
El Cruise Control se desactiva automá-
ticamente en caso de que intervenga
el sistema ABS o VDC (superior al tiem-
po máximo permitido): en este caso,
permanece memorizada la última ve-
locidad seleccionada presionando el bo-
tónRES.
En caso de avería en el Cruise Control
o en el sistema de control del motor, el
dispositivo se desactiva hasta que se qui-
ta la llave electrónica del conmutador de
arranque. En este caso, acuda a los Ser-
vicios Autorizados Alfa Romeo.
Además, el dispositivo se desactiva au-
tomáticamente en caso de acciona-
miento accidental o erróneo de la pa-
lanca, del casquillo Ao de la tecla RES:
en este caso es posible reactivar el dis-
positivo llevando el coche a la velocidad
deseada y moviendo la palanca hacia
arriba (+) o hacia abajo (–).PARA DESACTIVAR EL
DISPOSITIVO
Se puede desactivar de las siguientes
formas:
❒girando el casquillo A-fig. 50aO;
❒apagando el motor o sacando la lla-
ve electrónica del conmutador de
arranque;
❒pisando el pedal del freno o del em-
brague (en estos casos permanece
memorizada la última velocidad me-
morizada, que se puede seleccionar
presionando el botón RES);
❒pisando el pedal del acelerador: en
este caso, el dispositivo se desacti-
va sólo momentáneamente; al sol-
tar el pedal, el dispositivo se vuelve
activar automáticamente;
❒la velocidad del coche desciende del
valor límite establecido (en este ca-
so permanece memorizada la última
velocidad que se puede seleccionar
presionando el botón RES);
En caso de funciona-
miento defectuoso o de
avería en el dispositivo, gire el
casquillo A-fig. 50 a O y acu-
da los Servicios Autorizados
Alfa Romeo después de verifi-
car el estado del fusible de
protección.
ADVERTENCIA
Durante la marcha con
el dispositivo activado,
no ponga la palanca del cam-
bio en punto muerto.
ADVERTENCIA
041-079 Alfa BRERA spa 28-08-2008 13:53 Pagina 74

75
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

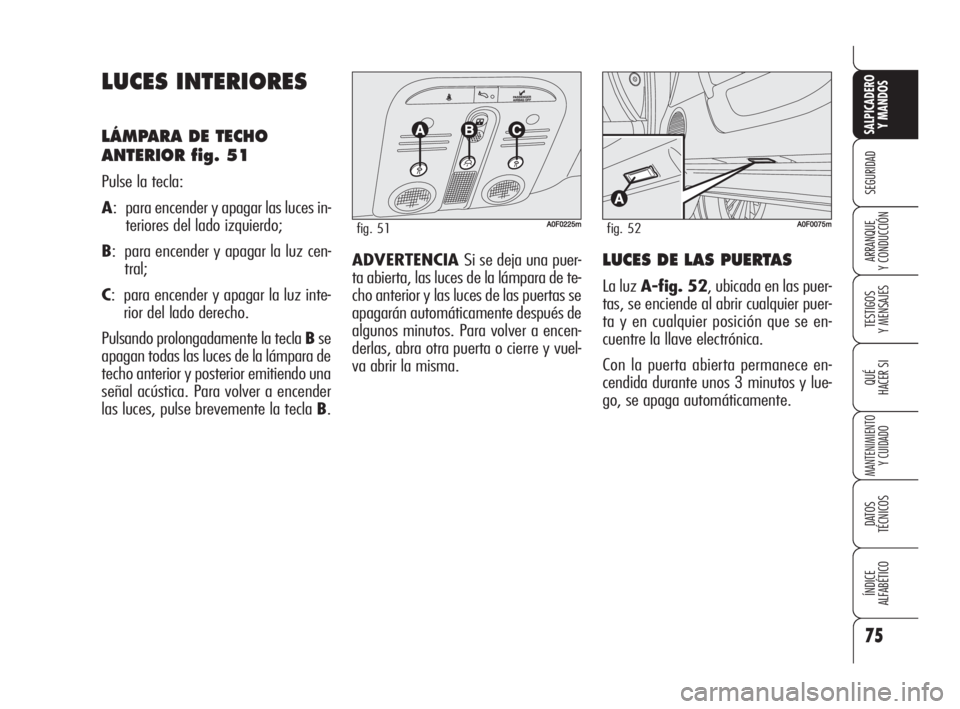

LUCES INTERIORES
LÁMPARA DE TECHO
ANTERIOR fig. 51
Pulse la tecla:
A: para encender y apagar las luces in-
teriores del lado izquierdo;
B: para encender y apagar la luz cen-
tral;
C: para encender y apagar la luz inte-
rior del lado derecho.
Pulsando prolongadamente la tecla Bse
apagan todas las luces de la lámpara de
techo anterior y posterior emitiendo una
señal acústica. Para volver a encender
las luces, pulse brevemente la tecla B.
A0F0225mfig. 51
ADVERTENCIA Si se deja una puer-
ta abierta, las luces de la lámpara de te-
cho anterior y las luces de las puertas se
apagarán automáticamente después de
algunos minutos. Para volver a encen-
derlas, abra otra puerta o cierre y vuel-
va abrir la misma.LUCES DE LAS PUERTAS
La luz A-fig. 52, ubicada en las puer-
tas, se enciende al abrir cualquier puer-
ta y en cualquier posición que se en-
cuentre la llave electrónica.
Con la puerta abierta permanece en-
cendida durante unos 3 minutos y lue-
go, se apaga automáticamente.
A0F0075mfig. 52
041-079 Alfa BRERA spa 28-08-2008 13:53 Pagina 75

76
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

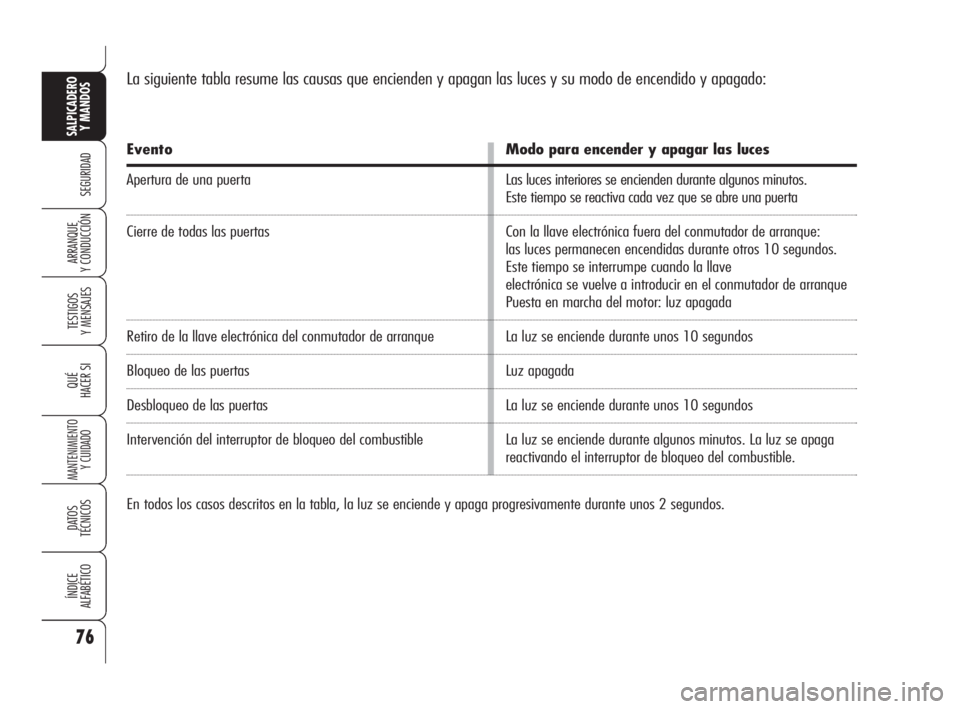

La siguiente tabla resume las causas que encienden y apagan las luces y su modo de encendido y apagado:
Evento
Apertura de una puerta
Cierre de todas las puertas
Retiro de la llave electrónica del conmutador de arranque
Bloqueo de las puertas
Desbloqueo de las puertas
Intervención del interruptor de bloqueo del combustible
Modo para encender y apagar las luces
Las luces interiores se encienden durante algunos minutos.
Este tiempo se reactiva cada vez que se abre una puerta
Con la llave electrónica fuera del conmutador de arranque:
las luces permanecen encendidas durante otros 10 segundos.
Este tiempo se interrumpe cuando la llave
electrónica se vuelve a introducir en el conmutador de arranque
Puesta en marcha del motor: luz apagada
La luz se enciende durante unos 10 segundos
Luz apagada
La luz se enciende durante unos 10 segundos
La luz se enciende durante algunos minutos. La luz se apaga
reactivando el interruptor de bloqueo del combustible.
En todos los casos descritos en la tabla, la luz se enciende y apaga progresivamente durante unos 2 segundos.
041-079 Alfa BRERA spa 28-08-2008 13:53 Pagina 76

77
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

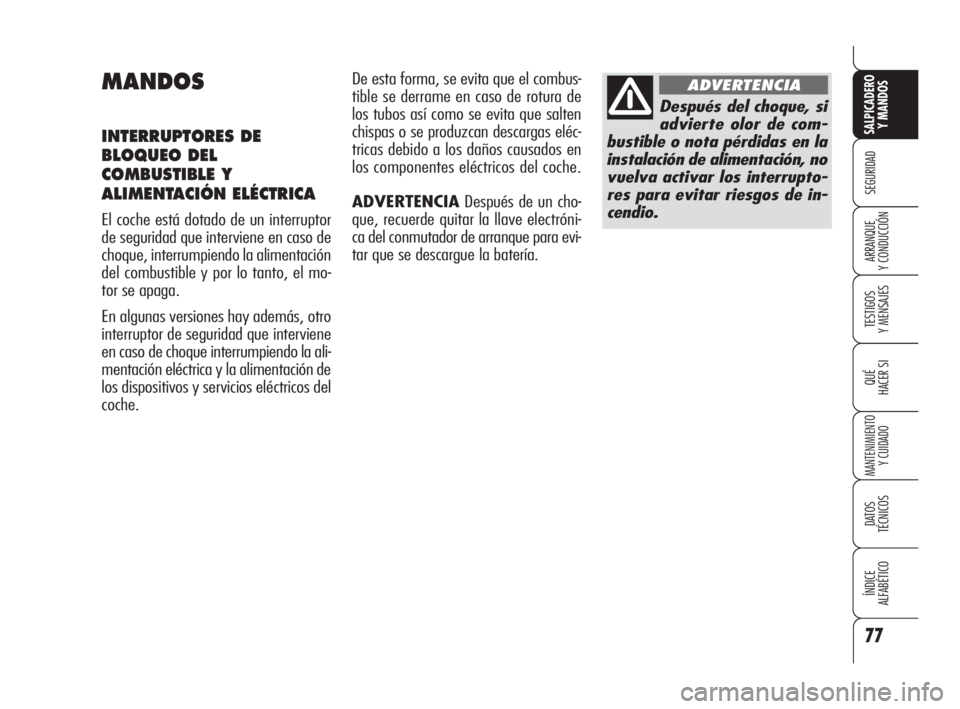

MANDOS
INTERRUPTORES DE
BLOQUEO DEL
COMBUSTIBLE Y
ALIMENTACIÓN ELÉCTRICA
El coche está dotado de un interruptor
de seguridad que interviene en caso de
choque, interrumpiendo la alimentación
del combustible y por lo tanto, el mo-
tor se apaga.
En algunas versiones hay además, otro
interruptor de seguridad que interviene
en caso de choque interrumpiendo la ali-
mentación eléctrica y la alimentación de
los dispositivos y servicios eléctricos del
coche.
Después del choque, si
advierte olor de com-
bustible o nota pérdidas en la
instalación de alimentación, no
vuelva activar los interrupto-
res para evitar riesgos de in-
cendio.
ADVERTENCIADe esta forma, se evita que el combus-
tible se derrame en caso de rotura de
los tubos así como se evita que salten
chispas o se produzcan descargas eléc-
tricas debido a los daños causados en
los componentes eléctricos del coche.
ADVERTENCIADespués de un cho-
que, recuerde quitar la llave electróni-
ca del conmutador de arranque para evi-
tar que se descargue la batería.
041-079 Alfa BRERA spa 28-08-2008 13:53 Pagina 77

78
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
En caso de que se ha-
ya activado el cierre
centralizado de las puertas
desde el interior del coche, y
como consecuencia del choque,
el interruptor de bloqueo del
combustible no haya podido
activar el desbloqueo automá-
tico de las puertas, no será po-
sible acceder al habitáculo des-
de el exterior del coche. La
apertura de las puertas de-
penderá de todas formas, del
estado de las mismas después
del accidente: si una puerta es-
tá dañada puede ser imposible
abrirla. En este caso, intente
abrir las otras puertas.

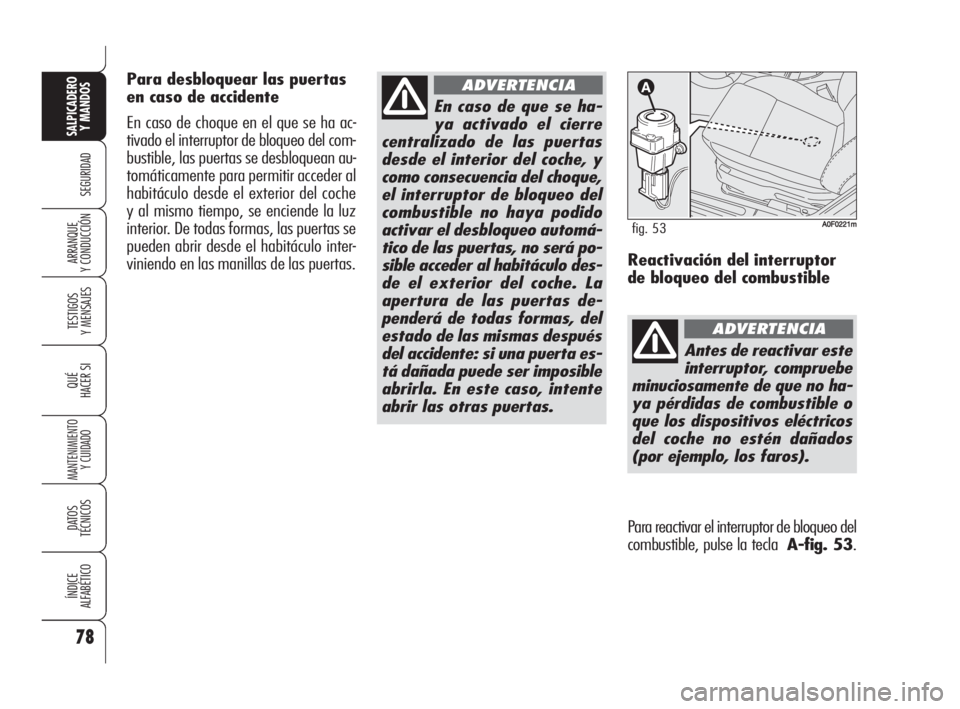

ADVERTENCIAPara desbloquear las puertas
en caso de accidente
En caso de choque en el que se ha ac-
tivado el interruptor de bloqueo del com-
bustible, las puertas se desbloquean au-
tomáticamente para permitir acceder al
habitáculo desde el exterior del coche
y al mismo tiempo, se enciende la luz
interior. De todas formas, las puertas se
pueden abrir desde el habitáculo inter-
viniendo en las manillas de las puertas.Reactivación del interruptor
de bloqueo del combustible
Antes de reactivar este
interruptor, compruebe
minuciosamente de que no ha-
ya pérdidas de combustible o
que los dispositivos eléctricos
del coche no estén dañados
(por ejemplo, los faros).
ADVERTENCIA
Para reactivar el interruptor de bloqueo del
combustible, pulse la teclaA-fig. 53.
A0F0221mfig. 53
041-079 Alfa BRERA spa 28-08-2008 13:54 Pagina 78
