Alfa Romeo Brera/Spider 2009 Manual de Empleo y Cuidado (in Spanish)
Manufacturer: ALFA ROMEO, Model Year: 2009, Model line: Brera/Spider, Model: Alfa Romeo Brera/Spider 2009Pages: 271, tamaño PDF: 4.14 MB
Page 61 of 271

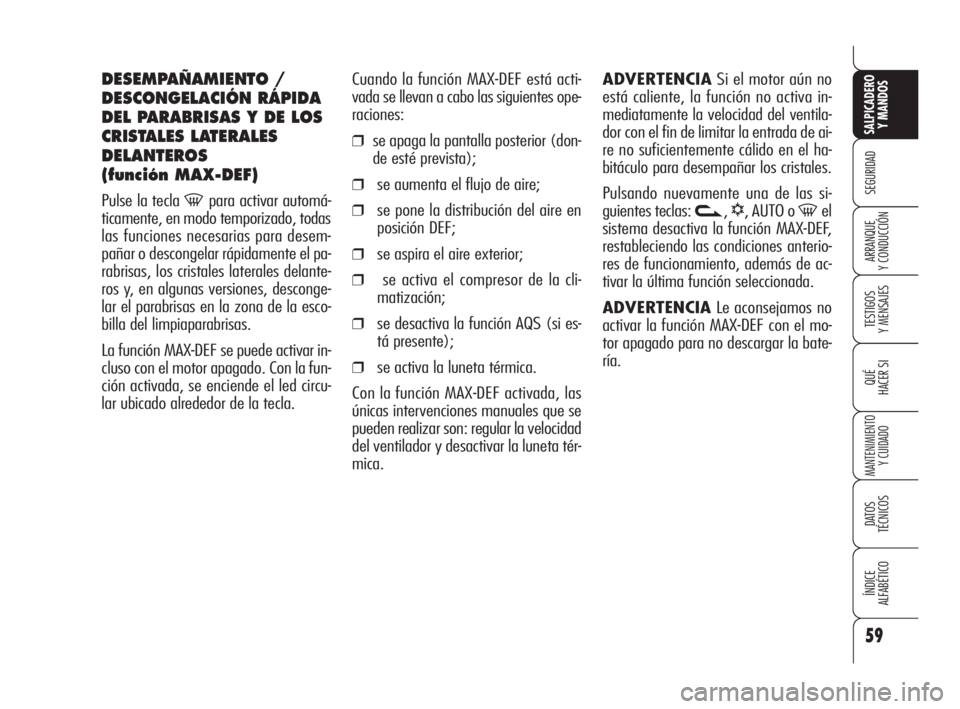

59
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Cuando la función MAX-DEF está acti-
vada se llevan a cabo las siguientes ope-
raciones:
❒se apaga la pantalla posterior (don-
de esté prevista);
❒se aumenta el flujo de aire;
❒se pone la distribución del aire en
posición DEF;
❒se aspira el aire exterior;
❒se activa el compresor de la cli-
matización;
❒se desactiva la función AQS (si es-
tá presente);
❒se activa la luneta térmica.
Con la función MAX-DEF activada, las
únicas intervenciones manuales que se
pueden realizar son: regular la velocidad
del ventilador y desactivar la luneta tér-
mica.ADVERTENCIASi el motor aún no
está caliente, la función no activa in-
mediatamente la velocidad del ventila-
dor con el fin de limitar la entrada de ai-
re no suficientemente cálido en el ha-
bitáculo para desempañar los cristales.
Pulsando nuevamente una de las si-
guientes teclas:
v,√, AUTO o -el
sistema desactiva la función MAX-DEF,
restableciendo las condiciones anterio-
res de funcionamiento, además de ac-
tivar la última función seleccionada.
ADVERTENCIALe aconsejamos no
activar la función MAX-DEF con el mo-
tor apagado para no descargar la bate-
ría.
DESEMPAÑAMIENTO /
DESCONGELACIÓN RÁPIDA
DEL PARABRISAS Y DE LOS
CRISTALES LATERALES
DELANTEROS
(función MAX-DEF)
Pulse la tecla -para activar automá-
ticamente, en modo temporizado, todas
las funciones necesarias para desem-
pañar o descongelar rápidamente el pa-
rabrisas, los cristales laterales delante-
ros y, en algunas versiones, desconge-
lar el parabrisas en la zona de la esco-
billa del limpiaparabrisas.
La función MAX-DEF se puede activar in-
cluso con el motor apagado. Con la fun-
ción activada, se enciende el led circu-
lar ubicado alrededor de la tecla.
041-079 Alfa BRERA spa 28-08-2008 13:53 Pagina 59
Page 62 of 271

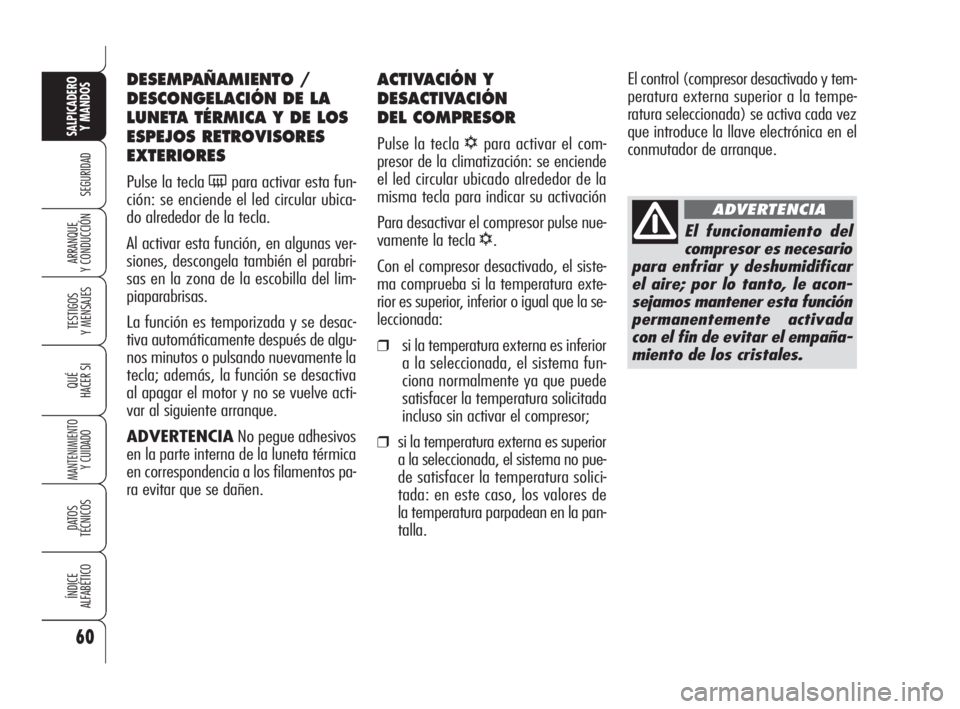

60
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
ACTIVACIÓN Y
DESACTIVACIÓN
DEL COMPRESOR
Pulse la tecla √para activar el com-
presor de la climatización: se enciende
el led circular ubicado alrededor de la
misma tecla para indicar su activación
Para desactivar el compresor pulse nue-
vamente la tecla
√.
Con el compresor desactivado, el siste-
ma comprueba si la temperatura exte-
rior es superior, inferior o igual que la se-
leccionada:
❒si la temperatura externa es inferior
a la seleccionada, el sistema fun-
ciona normalmente ya que puede
satisfacer la temperatura solicitada
incluso sin activar el compresor;
❒si la temperatura externa es superior
a la seleccionada, el sistema no pue-
de satisfacer la temperatura solici-
tada: en este caso, los valores de
la temperatura parpadean en la pan-
talla.
DESEMPAÑAMIENTO /
DESCONGELACIÓN DE LA
LUNETA TÉRMICA Y DE LOS
ESPEJOS RETROVISORES
EXTERIORES
Pulse la tecla (para activar esta fun-
ción: se enciende el led circular ubica-
do alrededor de la tecla.
Al activar esta función, en algunas ver-
siones, descongela también el parabri-
sas en la zona de la escobilla del lim-
piaparabrisas.
La función es temporizada y se desac-
tiva automáticamente después de algu-
nos minutos o pulsando nuevamente la
tecla; además, la función se desactiva
al apagar el motor y no se vuelve acti-
var al siguiente arranque.
ADVERTENCIANo pegue adhesivos
en la parte interna de la luneta térmica
en correspondencia a los filamentos pa-
ra evitar que se dañen.El control (compresor desactivado y tem-
peratura externa superior a la tempe-
ratura seleccionada) se activa cada vez
que introduce la llave electrónica en el
conmutador de arranque.
El funcionamiento del
compresor es necesario
para enfriar y deshumidificar
el aire; por lo tanto, le acon-
sejamos mantener esta función
permanentemente activada
con el fin de evitar el empaña-
miento de los cristales.
ADVERTENCIA
041-079 Alfa BRERA spa 28-08-2008 13:53 Pagina 60
Page 63 of 271

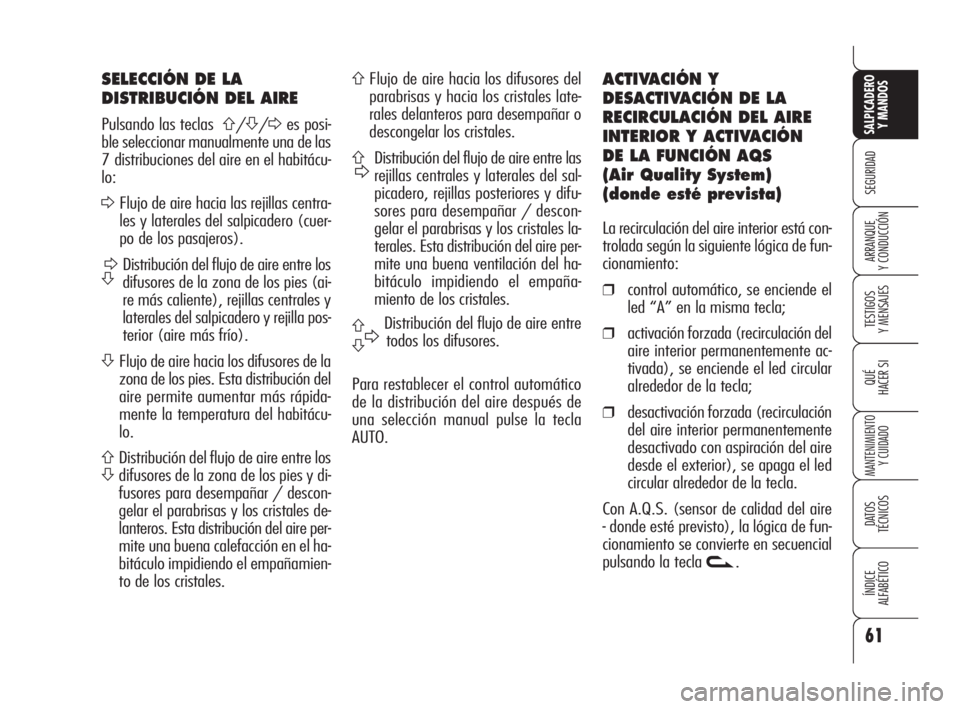

61
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
SELECCIÓN DE LA
DISTRIBUCIÓN DEL AIRE
Pulsando las teclasA/S/Des posi-
ble seleccionar manualmente una de las
7 distribuciones del aire en el habitácu-
lo:
DFlujo de aire hacia las rejillas centra-
les y laterales del salpicadero (cuer-
po de los pasajeros).
SDDistribución del flujo de aire entre los
difusores de la zona de los pies (ai-
re más caliente), rejillas centrales y
laterales del salpicadero y rejilla pos-
terior (aire más frío).
SFlujo de aire hacia los difusores de la
zona de los pies. Esta distribución del
aire permite aumentar más rápida-
mente la temperatura del habitácu-
lo.
A
SDistribución del flujo de aire entre los
difusores de la zona de los pies y di-
fusores para desempañar / descon-
gelar el parabrisas y los cristales de-
lanteros. Esta distribución del aire per-
mite una buena calefacción en el ha-
bitáculo impidiendo el empañamien-
to de los cristales.
AFlujo de aire hacia los difusores del
parabrisas y hacia los cristales late-
rales delanteros para desempañar o
descongelar los cristales.
ADDistribución del flujo de aire entre las
rejillas centrales y laterales del sal-
picadero, rejillas posteriores y difu-
sores para desempañar / descon-
gelar el parabrisas y los cristales la-
terales. Esta distribución del aire per-
mite una buena ventilación del ha-
bitáculo impidiendo el empaña-
miento de los cristales.
ADDistribución del flujo de aire entre
todos los difusores.
S
Para restablecer el control automático
de la distribución del aire después de
una selección manual pulse la tecla
AUTO.
ACTIVACIÓN Y
DESACTIVACIÓN DE LA
RECIRCULACIÓN DEL AIRE
INTERIOR Y ACTIVACIÓN
DE LA FUNCIÓN AQS
(Air Quality System)
(donde esté prevista)
La recirculación del aire interior está con-
trolada según la siguiente lógica de fun-
cionamiento:
❒control automático, se enciende el
led “A” en la misma tecla;
❒activación forzada (recirculación del
aire interior permanentemente ac-
tivada), se enciende el led circular
alrededor de la tecla;
❒desactivación forzada (recirculación
del aire interior permanentemente
desactivado con aspiración del aire
desde el exterior), se apaga el led
circular alrededor de la tecla.
Con A.Q.S. (sensor de calidad del aire
- donde esté previsto), la lógica de fun-
cionamiento se convierte en secuencial
pulsando la tecla
v.
041-079 Alfa BRERA spa 28-08-2008 13:53 Pagina 61
Page 64 of 271

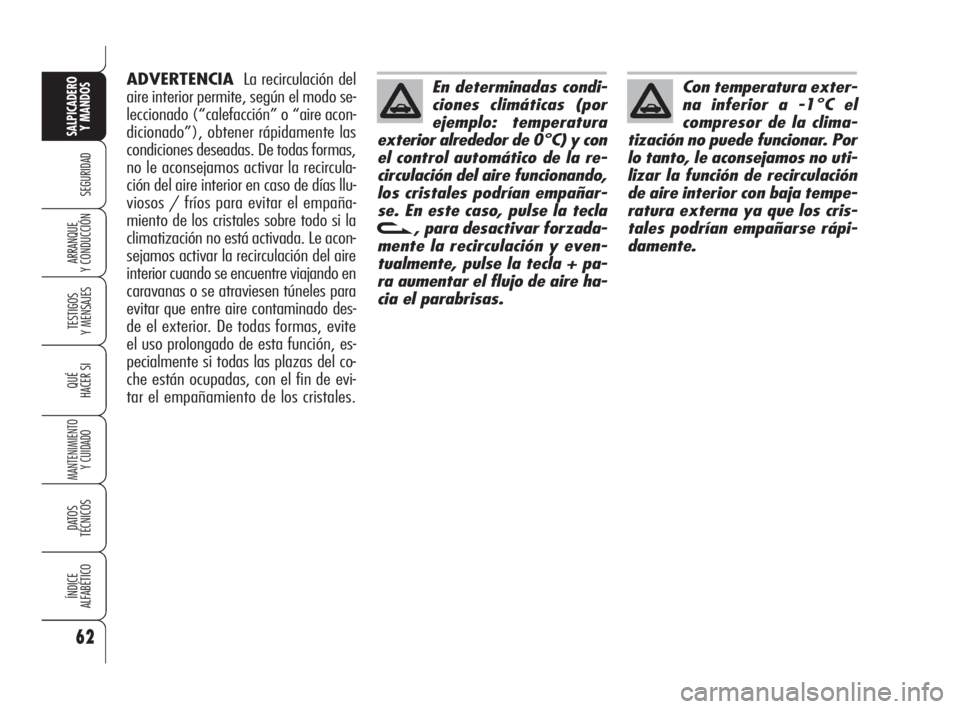

62
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
ADVERTENCIALa recirculación del
aire interior permite, según el modo se-
leccionado (“calefacción” o “aire acon-
dicionado”), obtener rápidamente las
condiciones deseadas. De todas formas,
no le aconsejamos activar la recircula-
ción del aire interior en caso de días llu-
viosos / fríos para evitar el empaña-
miento de los cristales sobre todo si la
climatización no está activada. Le acon-
sejamos activar la recirculación del aire
interior cuando se encuentre viajando en
caravanas o se atraviesen túneles para
evitar que entre aire contaminado des-
de el exterior. De todas formas, evite
el uso prolongado de esta función, es-
pecialmente si todas las plazas del co-
che están ocupadas, con el fin de evi-
tar el empañamiento de los cristales.En determinadas condi-
ciones climáticas (por
ejemplo: temperatura
exterior alrededor de 0°C) y con
el control automático de la re-
circulación del aire funcionando,
los cristales podrían empañar-
se. En este caso, pulse la tecla
v, para desactivar forzada-
mente la recirculación y even-
tualmente, pulse la tecla + pa-
ra aumentar el flujo de aire ha-
cia el parabrisas.
Con temperatura exter-
na inferior a -1°C el
compresor de la clima-
tización no puede funcionar. Por
lo tanto, le aconsejamos no uti-
lizar la función de recirculación
de aire interior con baja tempe-
ratura externa ya que los cris-
tales podrían empañarse rápi-
damente.
041-079 Alfa BRERA spa 28-08-2008 13:53 Pagina 62
Page 65 of 271

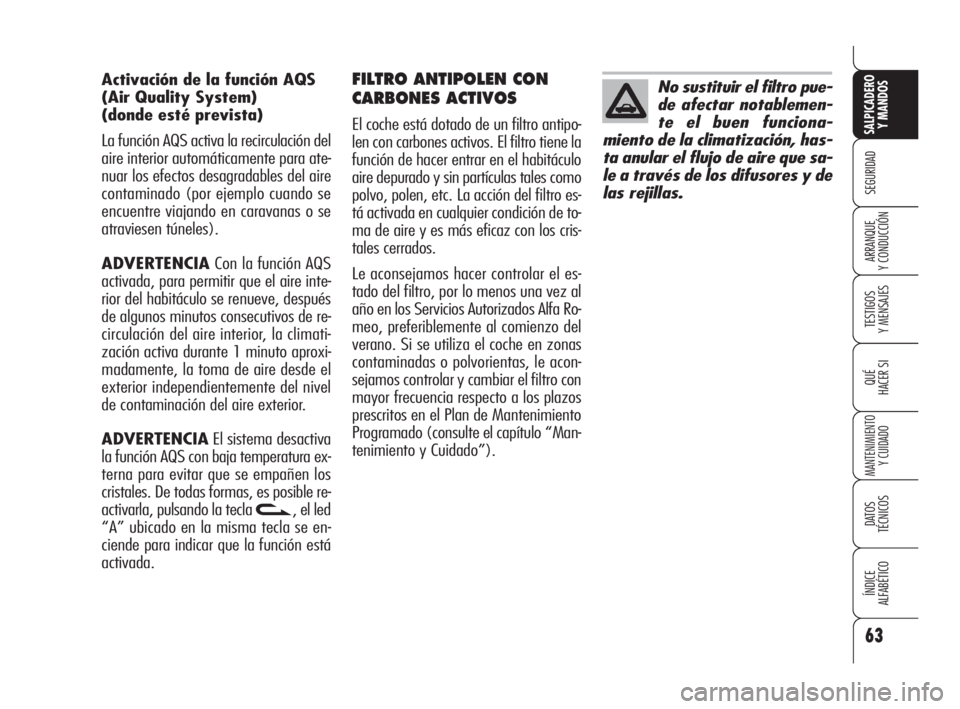

63
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
FILTRO ANTIPOLEN CON
CARBONES ACTIVOS
El coche está dotado de un filtro antipo-
len con carbones activos. El filtro tiene la
función de hacer entrar en el habitáculo
aire depurado y sin partículas tales como
polvo, polen, etc. La acción del filtro es-
tá activada en cualquier condición de to-
ma de aire y es más eficaz con los cris-
tales cerrados.
Le aconsejamos hacer controlar el es-
tado del filtro, por lo menos una vez al
año en los Servicios Autorizados Alfa Ro-
meo, preferiblemente al comienzo del
verano. Si se utiliza el coche en zonas
contaminadas o polvorientas, le acon-
sejamos controlar y cambiar el filtro con
mayor frecuencia respecto a los plazos
prescritos en el Plan de Mantenimiento
Programado (consulte el capítulo “Man-
tenimiento y Cuidado”). Activación de la función AQS
(Air Quality System)
(donde esté prevista)
La función AQS activa la recirculación del
aire interior automáticamente para ate-
nuar los efectos desagradables del aire
contaminado (por ejemplo cuando se
encuentre viajando en caravanas o se
atraviesen túneles).
ADVERTENCIACon la función AQS
activada, para permitir que el aire inte-
rior del habitáculo se renueve, después
de algunos minutos consecutivos de re-
circulación del aire interior, la climati-
zación activa durante 1 minuto aproxi-
madamente, la toma de aire desde el
exterior independientemente del nivel
de contaminación del aire exterior.
ADVERTENCIAEl sistema desactiva
la función AQS con baja temperatura ex-
terna para evitar que se empañen los
cristales. De todas formas, es posible re-
activarla, pulsando la tecla v, el led
“A” ubicado en la misma tecla se en-
ciende para indicar que la función está
activada.
No sustituir el filtro pue-
de afectar notablemen-
te el buen funciona-
miento de la climatización, has-
ta anular el flujo de aire que sa-
le a través de los difusores y de
las rejillas.
041-079 Alfa BRERA spa 28-08-2008 13:53 Pagina 63
Page 66 of 271
64
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

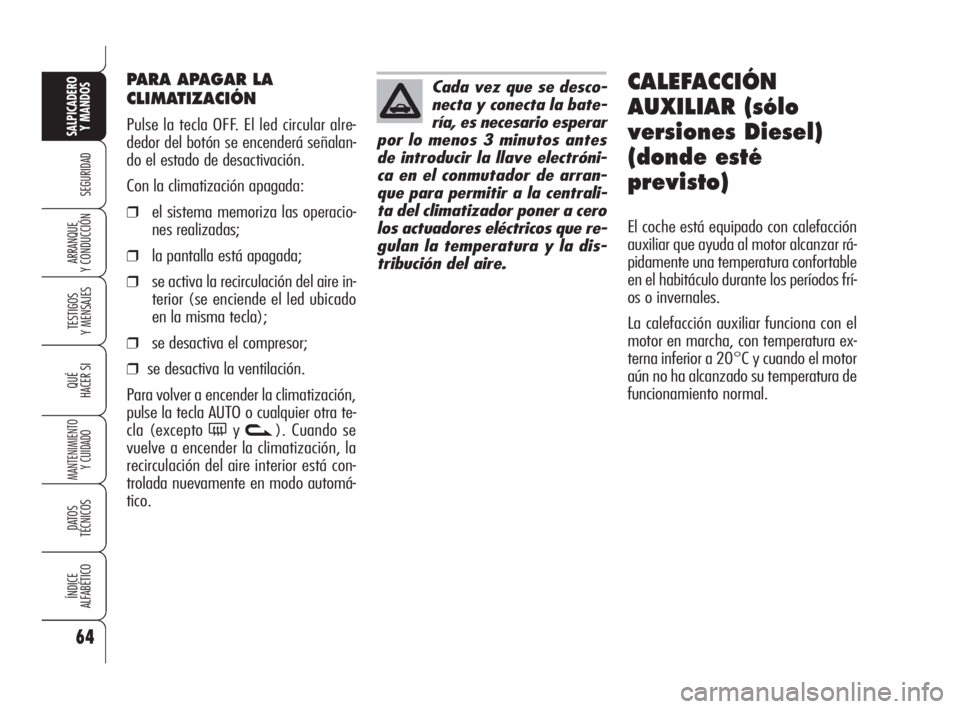

PARA APAGAR LA
CLIMATIZACIÓN
Pulse la tecla OFF. El led circular alre-
dedor del botón se encenderá señalan-
do el estado de desactivación.
Con la climatización apagada:
❒el sistema memoriza las operacio-
nes realizadas;
❒la pantalla está apagada;
❒se activa la recirculación del aire in-
terior (se enciende el led ubicado
en la misma tecla);
❒se desactiva el compresor;
❒se desactiva la ventilación.
Para volver a encender la climatización,
pulse la tecla AUTO o cualquier otra te-
cla (excepto
(yv). Cuando se
vuelve a encender la climatización, la
recirculación del aire interior está con-
trolada nuevamente en modo automá-
tico.
CALEFACCIÓN
AUXILIAR (sólo
versiones Diesel)
(donde esté
previsto)
El coche está equipado con calefacción
auxiliar que ayuda al motor alcanzar rá-
pidamente una temperatura confortable
en el habitáculo durante los períodos frí-
os o invernales.
La calefacción auxiliar funciona con el
motor en marcha, con temperatura ex-
terna inferior a 20°C y cuando el motor
aún no ha alcanzado su temperatura de
funcionamiento normal.
Cada vez que se desco-
necta y conecta la bate-
ría, es necesario esperar
por lo menos 3 minutos antes
de introducir la llave electróni-
ca en el conmutador de arran-
que para permitir a la centrali-
ta del climatizador poner a cero
los actuadores eléctricos que re-
gulan la temperatura y la dis-
tribución del aire.
041-079 Alfa BRERA spa 28-08-2008 13:53 Pagina 64
Page 67 of 271
65
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

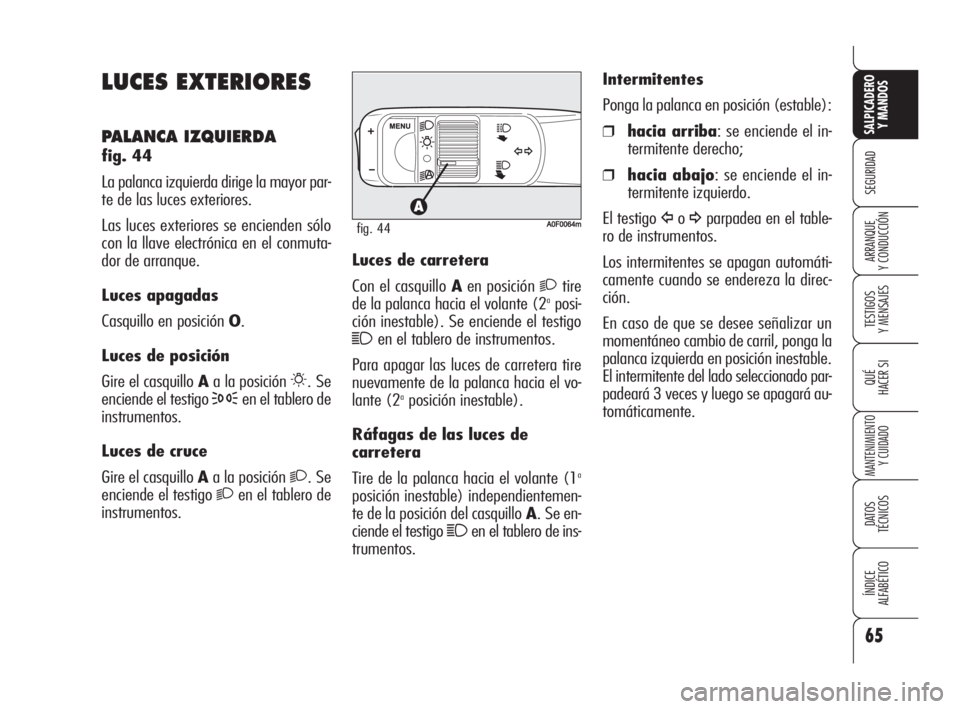

LUCES EXTERIORES
PALANCA IZQUIERDA
fig. 44
La palanca izquierda dirige la mayor par-
te de las luces exteriores.
Las luces exteriores se encienden sólo
con la llave electrónica en el conmuta-
dor de arranque.
Luces apagadas
Casquillo en posición O.
Luces de posición
Gire el casquillo Aa la posición
6. Se
enciende el testigo
3en el tablero de
instrumentos.
Luces de cruce
Gire el casquillo Aa la posición
2. Se
enciende el testigo
2en el tablero de
instrumentos.Luces de carretera
Con el casquillo Aen posición
2tire
de la palanca hacia el volante (2aposi-
ción inestable). Se enciende el testigo
1en el tablero de instrumentos.
Para apagar las luces de carretera tire
nuevamente de la palanca hacia el vo-
lante (2
aposición inestable).
Ráfagas de las luces de
carretera
Tire de la palanca hacia el volante (1
a
posición inestable) independientemen-
te de la posición del casquillo A. Se en-
ciende el testigo
1en el tablero de ins-
trumentos.Intermitentes
Ponga la palanca en posición (estable):
❒hacia arriba: se enciende el in-
termitente derecho;
❒hacia abajo: se enciende el in-
termitente izquierdo.
El testigo
Îo¥parpadea en el table-
ro de instrumentos.
Los intermitentes se apagan automáti-
camente cuando se endereza la direc-
ción.
En caso de que se desee señalizar un
momentáneo cambio de carril, ponga la
palanca izquierda en posición inestable.
El intermitente del lado seleccionado par-
padeará 3 veces y luego se apagará au-
tomáticamente.A0F0064mfig. 44
041-079 Alfa BRERA spa 28-08-2008 13:53 Pagina 65
Page 68 of 271
66
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
DISPOSITIVO
“FOLLOW ME HOME”
Permite, por un cierto período de tiem-
po, iluminar la parte delantera del co-
che.
Activación
Tire de la palanca hacia volante dentro
de 2 segundos después de haber apa-
gado el motor.
Cada vez que accione la palanca, las lu-
ces permanecen encendidas durante
otros 30 segundos, hasta un máximo
de 3,5 minutos; una vez transcurrido es-
te tiempo, se apagan automáticamen-
te.
Cada vez que accione la palanca, se en-
ciende el testigo
3en el tablero de
instrumentos, junto con el mensaje que
se visualiza en la pantalla (consulte el
capítulo “Testigos y mensajes”).
Desactivación
Mantenga la palanca hacia el volante
durante más de 2 segundos.
SENSOR FAROS
AUTOMÁTICOS
(donde esté previsto)
Detecta las variaciones de la intensidad
luminosa del coche en función de la sen-
sibilidad de la luz seleccionada: mayor
es la sensibilidad, menor es la cantidad
de luz exterior necesaria para encender
las luces exteriores.
La sensibilidad del sensor crepuscular se
puede regular interviniendo en el “Me-
nú de set-up” (consulte el apartado
“Pantalla multifunción reconfigurable”
en el presente capítulo).
Activación
Gire el casquillo A-fig. 44a la posi-
ción
2A: de esta forma, se encienden
simultánea y automáticamente las luces
de posición y las luces de cruce en fun-
ción de la luz exterior.
Con las luces encendidas automática-
mente y con el mando de apagado me-
diante el sensor, primero se apagan las
luces de cruce y, después de algunos se-
gundos, las luces de posición.Desactivación
Al mando de apagado mediante el sen-
sor, primero se apagan las luces de cru-
ce y, después de algunos segundos, las
luces de posición. El sensor no puede de-
tectar la niebla, por lo tanto, en estas
condiciones, encienda las luces ma-
nualmente.
Señalización de anomalías
En caso de anomalía en el sensor cre-
puscular se visualiza un mensaje en la
pantalla (consulte el capítulo “Testigos
y mensajes”).
041-079 Alfa BRERA spa 28-08-2008 13:53 Pagina 66
Page 69 of 271
67
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

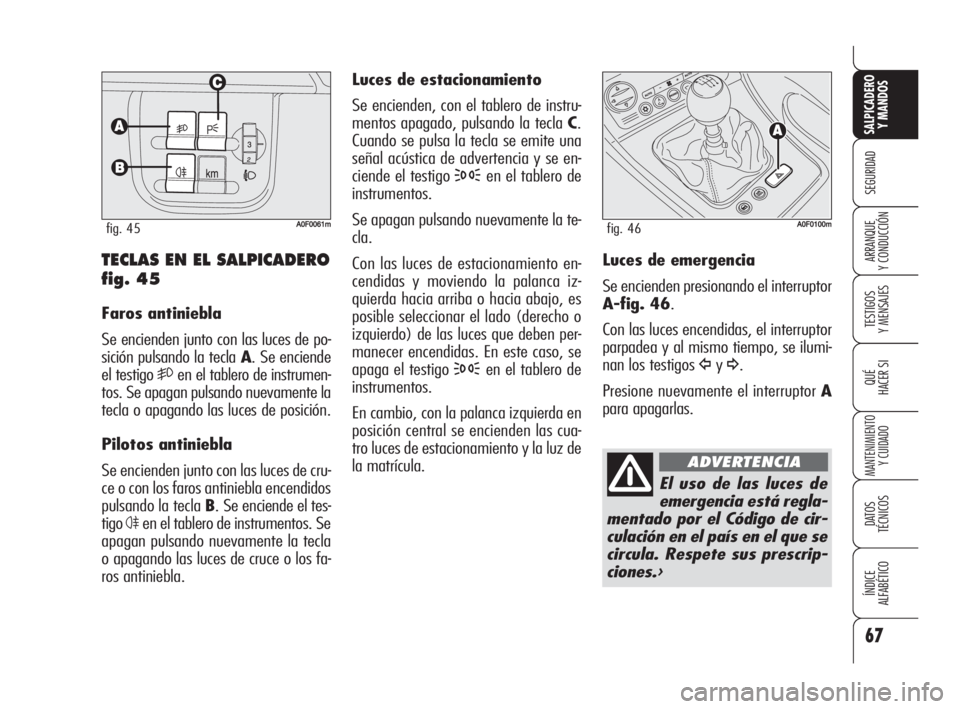

Luces de estacionamiento
Se encienden, con el tablero de instru-
mentos apagado, pulsando la tecla C.
Cuando se pulsa la tecla se emite una
señal acústica de advertencia y se en-
ciende el testigo
3en el tablero de
instrumentos.
Se apagan pulsando nuevamente la te-
cla.
Con las luces de estacionamiento en-
cendidas y moviendo la palanca iz-
quierda hacia arriba o hacia abajo, es
posible seleccionar el lado (derecho o
izquierdo) de las luces que deben per-
manecer encendidas. En este caso, se
apaga el testigo
3en el tablero de
instrumentos.
En cambio, con la palanca izquierda en
posición central se encienden las cua-
tro luces de estacionamiento y la luz de
la matrícula.
TECLAS EN EL SALPICADERO
fig. 45
Faros antiniebla
Se encienden junto con las luces de po-
sición pulsando la tecla A. Se enciende
el testigo
5en el tablero de instrumen-
tos. Se apagan pulsando nuevamente la
tecla o apagando las luces de posición.
Pilotos antiniebla
Se encienden junto con las luces de cru-
ce o con los faros antiniebla encendidos
pulsando la tecla B. Se enciende el tes-
tigo
4en el tablero de instrumentos. Se
apagan pulsando nuevamente la tecla
o apagando las luces de cruce o los fa-
ros antiniebla.
A0F0061mfig. 45
Luces de emergencia
Se encienden presionando el interruptor
A-fig. 46.
Con las luces encendidas, el interruptor
parpadea y al mismo tiempo, se ilumi-
nan los testigos
Îy¥.
Presione nuevamente el interruptor A
para apagarlas.
El uso de las luces de
emergencia está regla-
mentado por el Código de cir-
culación en el país en el que se
circula. Respete sus prescrip-
ciones.›
ADVERTENCIA
A0F0100mfig. 46
041-079 Alfa BRERA spa 28-08-2008 13:53 Pagina 67
Page 70 of 271
68
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

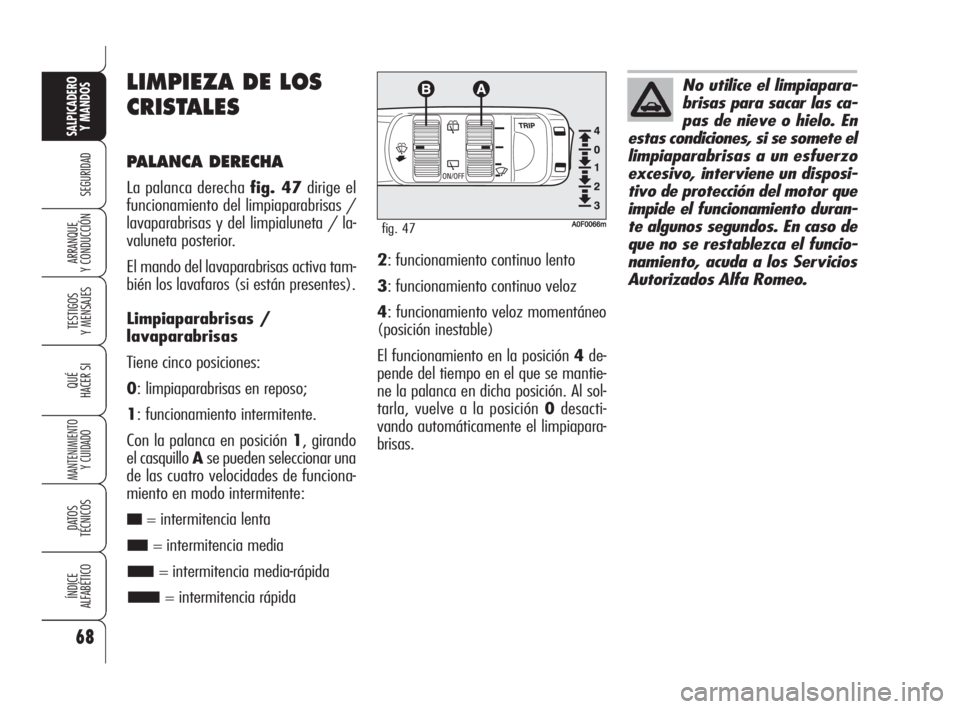

LIMPIEZA DE LOS
CRISTALES
PALANCA DERECHA
La palanca derecha fig. 47dirige el
funcionamiento del limpiaparabrisas /
lavaparabrisas y del limpialuneta / la-
valuneta posterior.
El mando del lavaparabrisas activa tam-
bién los lavafaros (si están presentes).
Limpiaparabrisas /
lavaparabrisas
Tiene cinco posiciones:
0: limpiaparabrisas en reposo;
1: funcionamiento intermitente.
Con la palanca en posición 1, girando
el casquillo Ase pueden seleccionar una
de las cuatro velocidades de funciona-
miento en modo intermitente:
■= intermitencia lenta
■= intermitencia media
■= intermitencia media-rápida
■= intermitencia rápida2: funcionamiento continuo lento
3: funcionamiento continuo veloz
4: funcionamiento veloz momentáneo
(posición inestable)
El funcionamiento en la posición 4de-
pende del tiempo en el que se mantie-
ne la palanca en dicha posición. Al sol-
tarla, vuelve a la posición 0desacti-
vando automáticamente el limpiapara-
brisas.
A0F0066mfig. 47
No utilice el limpiapara-
brisas para sacar las ca-
pas de nieve o hielo. En
estas condiciones, si se somete el
limpiaparabrisas a un esfuerzo
excesivo, interviene un disposi-
tivo de protección del motor que
impide el funcionamiento duran-
te algunos segundos. En caso de
que no se restablezca el funcio-
namiento, acuda a los Servicios
Autorizados Alfa Romeo.
041-079 Alfa BRERA spa 28-08-2008 13:53 Pagina 68
