Alfa Romeo Brera/Spider 2009 Návod k použití a údržbě (in Czech)

139
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ
V NOUZI

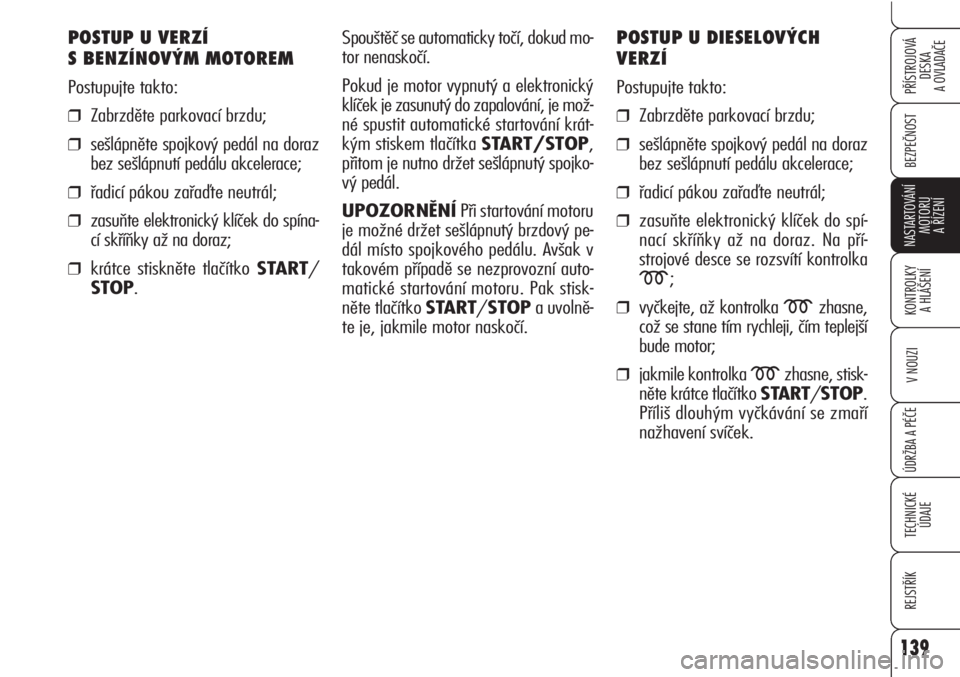

POSTUP U VERZÍ
S BENZÍNOVÝM MOTOREM
Postupujte takto:
❒Zabrzděte parkovací brzdu;
❒sešlápněte spojkový pedál na doraz
bez sešlápnutí pedálu akcelerace;
❒řadicí pákou zařaďte neutrál;
❒zasuňte elektronický klíček do spína-
cí skříňky až na doraz;
❒krátce stiskněte tlačítko START/
STOP.Spouštěč se automaticky točí, dokud mo-
tor nenaskočí.
Pokud je motor vypnutý a elektronický
klíček je zasunutý do zapalování, je mož-
né spustit automatické startování krát-
kým stiskem tlačítka START/STOP,
přitom je nutno držet sešlápnutý spojko-
vý pedál.
UPOZORNĚNÍPři startování motoru
je možné držet sešlápnutý brzdový pe-
dál místo spojkového pedálu. Avšak v
takovém případě se nezprovozní auto-
matické startování motoru. Pak stisk-
něte tlačítko START/STOPa uvolně-
te je, jakmile motor naskočí.
POSTUP U DIESELOVÝCH
VERZÍ
Postupujte takto:
❒Zabrzděte parkovací brzdu;
❒sešlápněte spojkový pedál na doraz
bez sešlápnutí pedálu akcelerace;
❒řadicí pákou zařaďte neutrál;
❒zasuňte elektronický klíček do spí-
nací skříňky až na doraz. Na pří-
strojové desce se rozsvítí kontrolka
m;
❒vyčkejte, až kontrolka mzhasne,
což se stane tím rychleji, čím teplejší
bude motor;
❒jakmile kontrolka mzhasne, stisk-
něte krátce tlačítko START/STOP.
Příliš dlouhým vyčkávání se zmaří
nažhavení svíček.

UPOZORNĚNÍ
Pokud během spouštění motor zhasne,
pro opětné nastartování stačí sešlápnout
spojkový nebo brzdový pedál, a poté
stisknout tlačítko START/STOP.
Pokud motor opět nenaskočí, nepokou-
šejte se o nadále a vyhledejte autorizo-
vaný servis Alfa Romeo.
Jakmile se motor rozběhne, elektronic-
ký klíček se ve spínací skříňce zabloku-
je a lze jej vyjmout až po vypnutí mo-
toru. Při jízdě se zablokovaným
elektronickým klíčem může jeho násil-
né vytažení způsobit poškození spínací

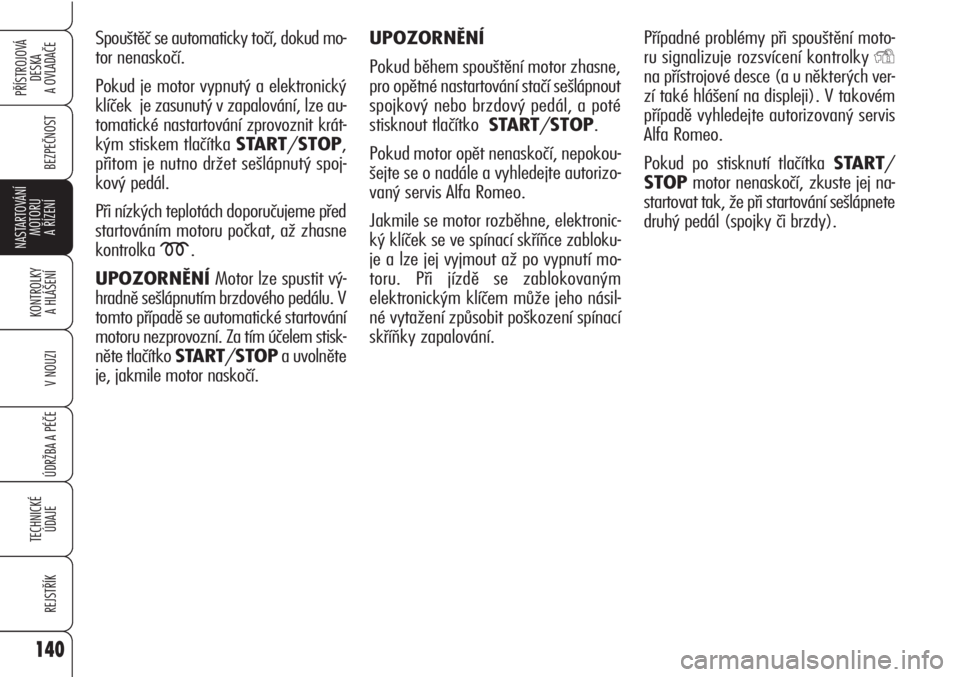

skříňky zapalování. Spouštěč se automaticky točí, dokud mo-
tor nenaskočí.
Pokud je motor vypnutý a elektronický
klíček je zasunutý v zapalování, lze au-
tomatické nastartování zprovoznit krát-
kým stiskem tlačítka START/STOP,
přitom je nutno držet sešlápnutý spoj-
kový pedál.
Při nízkých teplotách doporučujeme před
startováním motoru počkat, až zhasne
kontrolka
m.
UPOZORNĚNÍMotor lze spustit vý-
hradně sešlápnutím brzdového pedálu. V
tomto případě se automatické startování
motoru nezprovozní. Za tím účelem stisk-
něte tlačítko START/STOPa uvolněte
je, jakmile motor naskočí.
140
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ
Případné problémy při spouštění moto-
ru signalizuje rozsvícení kontrolky
Y
na přístrojové desce (a u některých ver-
zí také hlášení na displeji). V takovém
případě vyhledejte autorizovaný servis
Alfa Romeo.
Pokud po stisknutí tlačítka START/
STOPmotor nenaskočí, zkuste jej na-
startovat tak, že při startování sešlápnete
druhý pedál (spojky či brzdy).

ZAHŘÁTÍ MOTORU PO
NASTARTOVÁNÍ
(benzínového i dieselového)
Postupujte takto:
❒pomalu se rozjeďte s motorem ve
středních otáčkách bez prudkých ak-
celerací;
❒při prvních kilometrech nechtěje od
vozidla nejvyšší výkony. Doporuču-
jeme počkat, až ručička ukazatele
teploty chladicí kapaliny motoru

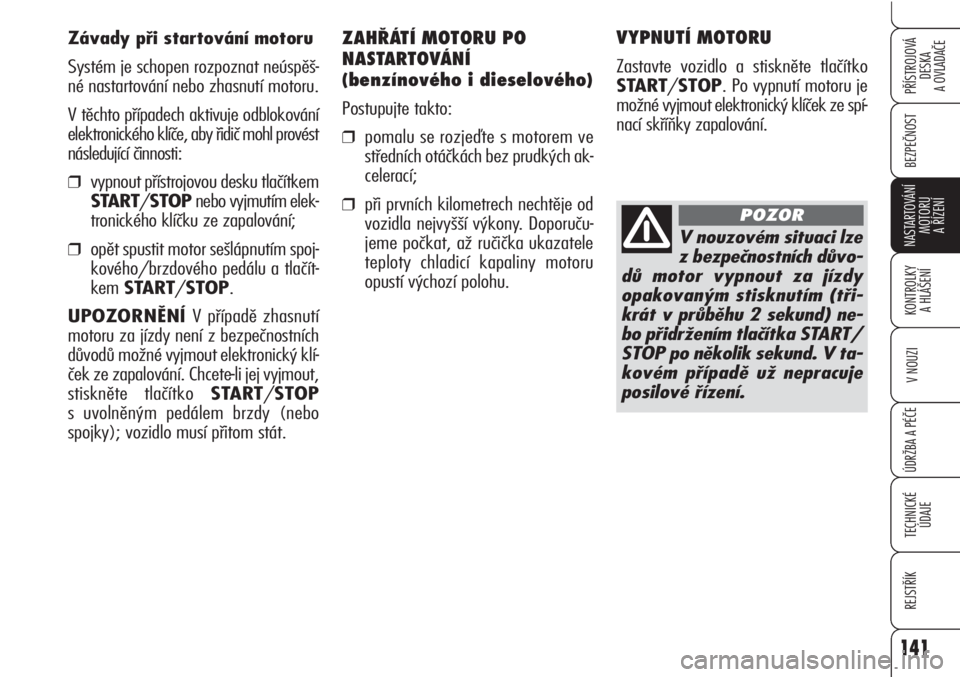

opustí výchozí polohu. Závady při startování motoru
Systém je schopen rozpoznat neúspěš-
né nastartování nebo zhasnutí motoru.
V těchto případech aktivuje odblokování
elektronického klíče, aby řidič mohl provést
následující činnosti:
❒vypnout přístrojovou desku tlačítkem
START/STOPnebo vyjmutím elek-
tronického klíčku ze zapalování;
❒opět spustit motor sešlápnutím spoj-
kového/brzdového pedálu a tlačít-
kem START/STOP.
UPOZORNĚNÍ V případě zhasnutí
motoru za jízdy není z bezpečnostních
důvodů možné vyjmout elektronický klí-
ček ze zapalování. Chcete-li jej vyjmout,
stiskněte tlačítko START/STOP
s uvolněným pedálem brzdy (nebo
spojky); vozidlo musí přitom stát.
141
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ
V NOUZI
VYPNUTÍ MOTORU
Zastavte vozidlo a stiskněte tlačítko
START/STOP. Po vypnutí motoru je
možné vyjmout elektronický klíček ze spí-
nací skříňky zapalování.
V nouzovém situaci lze
z bezpečnostních důvo-
dů motor vypnout za jízdy
opakovaným stisknutím (tři-
krát v průběhu 2 sekund) ne-
bo přidržením tlačítka START/
STOP po několik sekund. V ta-
kovém případě už nepracuje
posilové řízení.
POZOR

142
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ
“Protočení motoru“ jed-
norázovým prošlápnu-
tím pedálu akcelerace
k ničemu neslouží, jen se zby-
tečně spotřebuje palivo a navíc
je to velmi škodlivé zejména pro
motory s turbokompresorem.
UPOZORNĚNÍPo namáhavé jízdě
nejdříve nechte motor běžet na volno-
běh, aby jeho teplota mohla klesnout,
a teprve pak motor vypněte.
UPOZORNĚNÍVypnutím klíčku mo-
toru se vyřadí elektronické bezpečnost-
ní systémy a zhasnou vnější světla.
UPOZORNĚNÍVypnete-li motor za
jízdy, není z bezpečnostních důvodů
možné vyjmout elektronický klíček ze
zapalování. Chcete-li jej vyjmout a vy-
pnout přístrojovou desku, stiskněte ve
stojícím vozidle tlačítko START/STOP
bez sešlápnutí brzdového (a spojkové-
ho) pedálu.

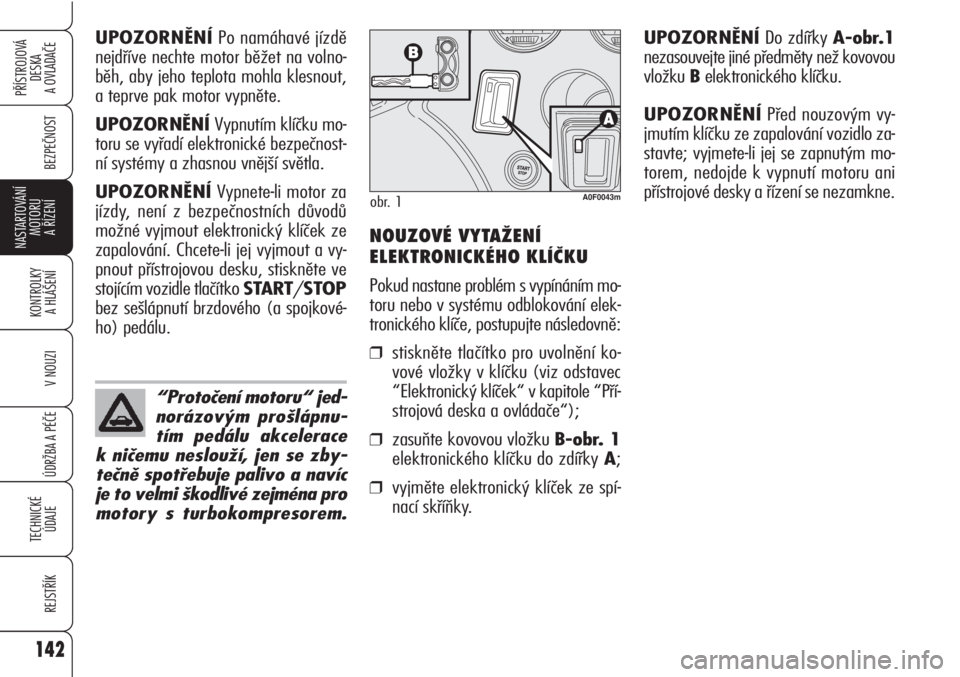

NOUZOVÉ VYTAŽENÍ
ELEKTRONICKÉHO KLÍČKU
Pokud nastane problém s vypínáním mo-
toru nebo v systému odblokování elek-
tronického klíče, postupujte následovně:
❒stiskněte tlačítko pro uvolnění ko-
vové vložky v klíčku (viz odstavec
“Elektronický klíček“ v kapitole “Pří-
strojová deska a ovládače“);
❒zasuňte kovovou vložku B-obr. 1
elektronického klíčku do zdířky A;
❒vyjměte elektronický klíček ze spí-
nací skříňky.
A0F0043mobr. 1
UPOZORNĚNÍDo zdířky A-obr.1
nezasouvejte jiné předměty než kovovou
vložku Belektronického klíčku.
UPOZORNĚNÍPřed nouzovým vy-
jmutím klíčku ze zapalování vozidlo za-
stavte; vyjmete-li jej se zapnutým mo-
torem, nedojde k vypnutí motoru ani
přístrojové desky a řízení se nezamkne.

Při odbrzdění postupujte takto:
❒Vytáhněte páku Amírně nahoru
a stiskněte uvolňovací tlačítko B;
❒podržte uvolňovací tlačítko Ba dej-
te páku dolů. Kontrolka
xna pří-
strojové desce zhasne.
Při uvolňování páky parkovací brzdy ra-
ději sešlápněte brzdový pedál, aby se
vozidlo nechtěně nerozjelo.

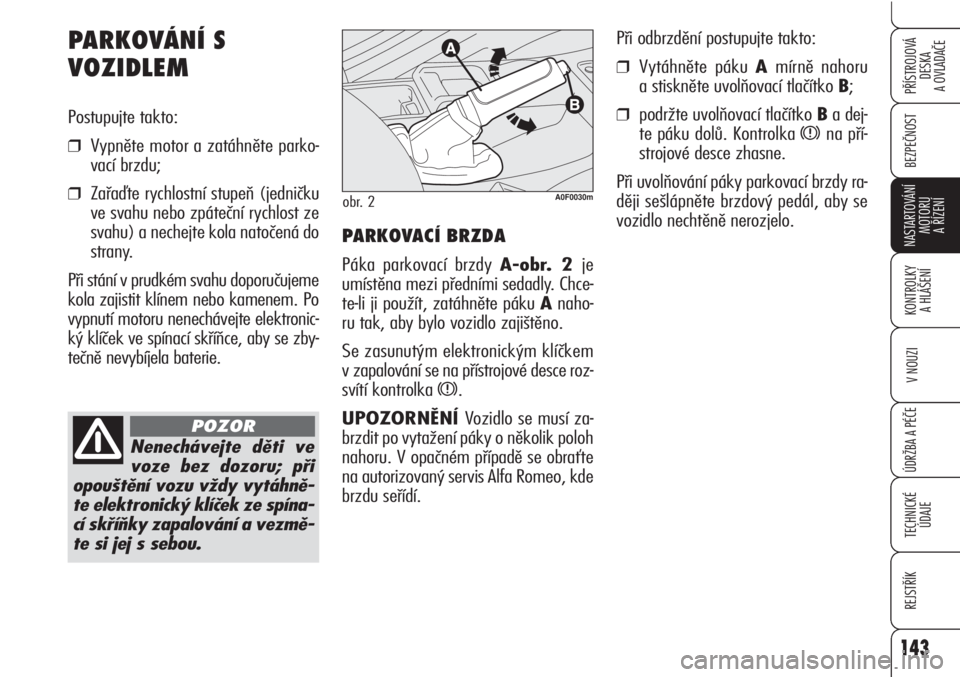

PARKOVACÍ BRZDA
Páka parkovací brzdy A-obr. 2 je
umístěna mezi předními sedadly. Chce-
te-li ji použít, zatáhněte páku Anaho-
ru tak, aby bylo vozidlo zajištěno.
Se zasunutým elektronickým klíčkem
v zapalování se na přístrojové desce roz-
svítí kontrolka
x.
UPOZORNĚNÍ Vozidlo se musí za-
brzdit po vytažení páky o několik poloh
nahoru. V opačném případě se obraťte
na autorizovaný servis Alfa Romeo, kde
brzdu seřídí.
A0F0030mobr. 2
PARKOVÁNÍ S
VOZIDLEM
Postupujte takto:
❒Vypněte motor a zatáhněte parko-
vací brzdu;
❒Zařaďte rychlostní stupeň (jedničku
ve svahu nebo zpáteční rychlost ze
svahu) a nechejte kola natočená do
strany.
Při stání v prudkém svahu doporučujeme
kola zajistit klínem nebo kamenem. Po
vypnutí motoru nenechávejte elektronic-
ký klíček ve spínací skříňce, aby se zby-
tečně nevybíjela baterie.
Nenechávejte děti ve
voze bez dozoru; při
opouštění vozu vždy vytáhně-
te elektronický klíček ze spína-
cí skříňky zapalování a vezmě-
te si jej s sebou.
POZOR
143
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ
V NOUZI

144
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍUPOZORNĚNÍ Zpětný pojezd lze za-
řadit pouze se stojícím vozidlem. Při bě-
žícím motoru počkejte před zařazením
zpátečky alespoň 3 sekundy při sešláp-
nutém pedálu spojky až na doraz, aby
nebylo řazení hlučné a nepoškozovalo
se ozubení.
A0F0151mobr. 3
Pro řádné přeřazení
rychlostních stupňů je
třeba sešlápnout spojkový pe-
dál až na podlahu. Proto se na
podlaze pod pedály nesmějí
nacházet žádné překážky. Uji-
stěte se, že se pod pedály ne-
nacházejí svrchní koberečky
a nepřekážely při sešlápnutí
pedálů.
POZOR
Nepokládejte při řízení
ruku na řadicí páku,
i mírným namáháním se
časem mohou převodové me-
chanismy poškodit. Spojkový
pedál se smí používat výhrad-
ně k přeřazování rychlostních
stupňů. Při řízení se ani lehce
neopírejte nohou o spojkový
pedál. U určitých verzí může za-
sáhnout řídicí elektronika spoj-
kového pedálu, jestliže si chyb-
ný styl jízdy vyloží jako
poruchu.

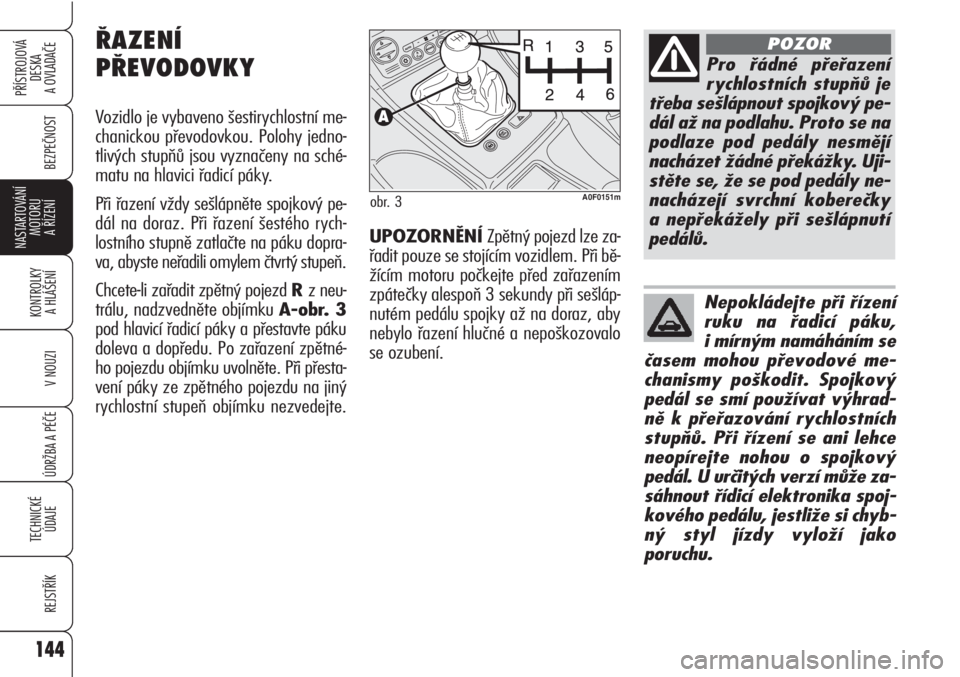

ŘAZENÍ
PŘEVODOVKY
Vozidlo je vybaveno šestirychlostní me-
chanickou převodovkou. Polohy jedno-
tlivých stupňů jsou vyznačeny na sché-
matu na hlavici řadicí páky.
Při řazení vždy sešlápněte spojkový pe-
dál na doraz. Při řazení šestého rych-
lostního stupně zatlačte na páku dopra-
va, abyste neřadili omylem čtvrtý stupeň.
Chcete-li zařadit zpětný pojezd R z neu-
trálu, nadzvedněte objímku A-obr. 3
pod hlavicí řadicí páky a přestavte páku
doleva a dopředu. Po zařazení zpětné-
ho pojezdu objímku uvolněte. Při přesta-
vení páky ze zpětného pojezdu na jiný
rychlostní stupeň objímku nezvedejte.

145
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ
V NOUZI
Klimatizace
Zapnutou klimatizací se zvyšuje spotře-
ba paliva: Jakmile to venkovní teplota
umožní, větrejte kabinu raději přívodem
vzduchu zvenku.
Aerodynamické doplňky
Použitím neschválených aerodynamic-
kých doplňků se může zhoršit aerody-
namické chování vozidla a zvýšit spo-
třeba paliva. Nadměrný náklad
Nejezděte s přetíženým zavazadlovým
prostorem. Hmotnost vozidla (zejména
v městském provozu) má vliv na spo-
třebu paliva a na stabilitu vozidla.
Nosiče nákladů/lyží
Pokud nebudete nosiče nákladu/lyží po-
třebovat, sundejte je ze střechy. Tato pří-
slušenství zvyšují aerodynamický odpor
vozidla a tím i spotřebu paliva. Pro pře-
pravu objemných předmětů použijte ra-
ději přípojné vozidlo.
Elektrické spotřebiče
Elektrické spotřebiče používejte pouze
po nezbytně nutnou dobu. Vyhřívání zad-
ního okna, přídavné světlomety, stírače
a větrák topení mají vysokou spotřebu
elektrické energie a zvýšeným odběrem
se zvyšuje i spotřeba pohonných hmot

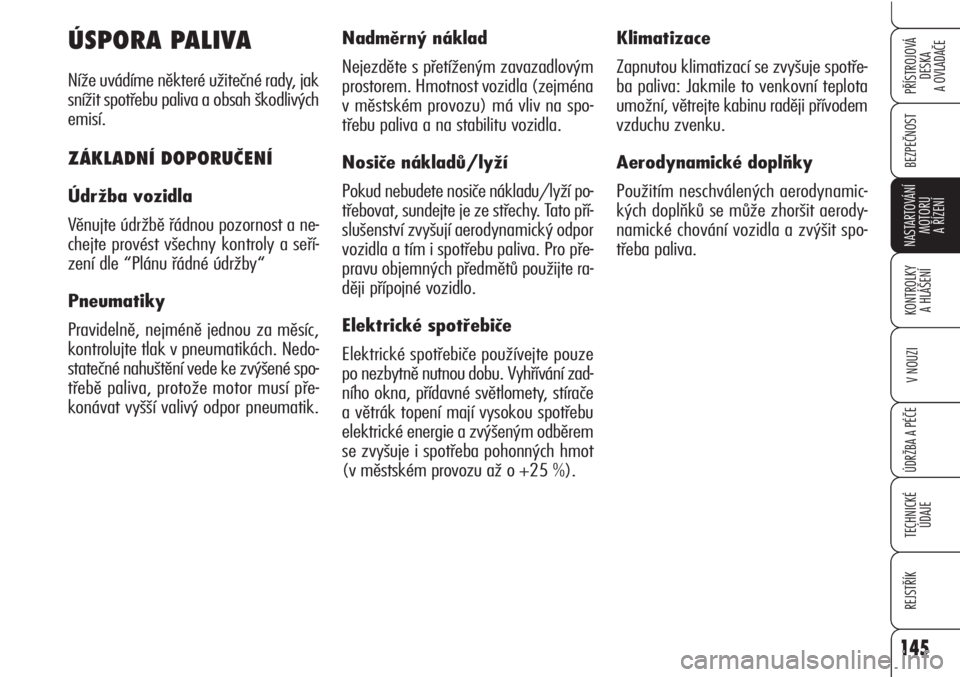

(v městském provozu až o +25 %).ÚSPORA PALIVA
Níže uvádíme některé užitečné rady, jak
snížit spotřebu paliva a obsah škodlivých
emisí.
ZÁKLADNÍ DOPORUČENÍ
Údržba vozidla
Věnujte údržbě řádnou pozornost a ne-
chejte provést všechny kontroly a seří-
zení dle “Plánu řádné údržby“
Pneumatiky
Pravidelně, nejméně jednou za měsíc,
kontrolujte tlak v pneumatikách. Nedo-
statečné nahuštění vede ke zvýšené spo-
třebě paliva, protože motor musí pře-
konávat vyšší valivý odpor pneumatik.

146
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ

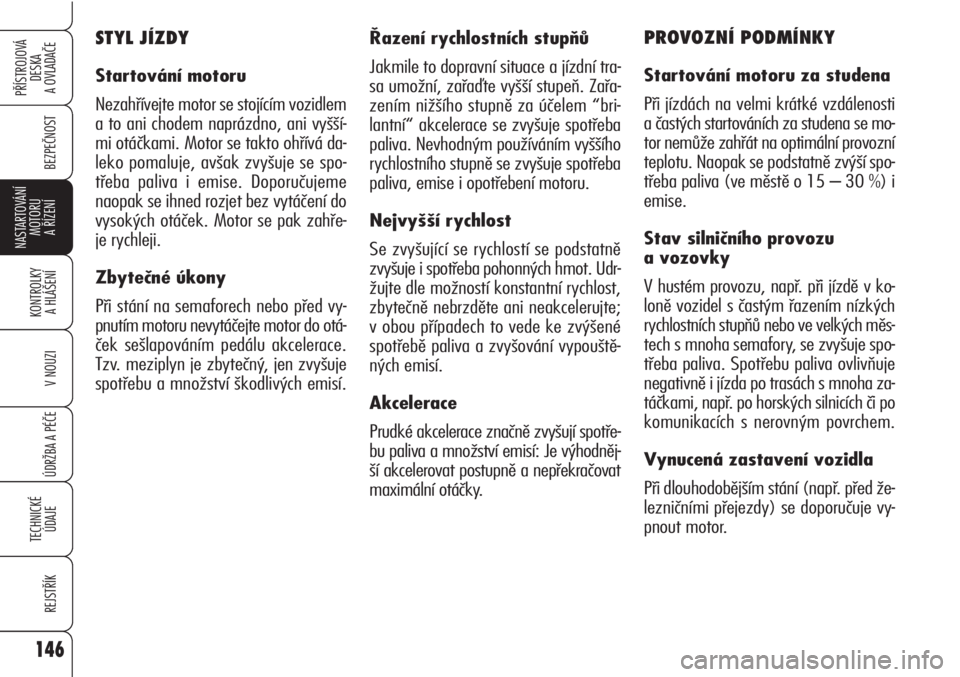

Řazení rychlostních stupňů
Jakmile to dopravní situace a jízdní tra-
sa umožní, zařaďte vyšší stupeň. Zařa-
zením nižšího stupně za účelem “bri-
lantní“ akcelerace se zvyšuje spotřeba
paliva. Nevhodným používáním vyššího
rychlostního stupně se zvyšuje spotřeba
paliva, emise i opotřebení motoru.
Nejvyšší rychlost
Se zvyšující se rychlostí se podstatně
zvyšuje i spotřeba pohonných hmot. Udr-
žujte dle možností konstantní rychlost,
zbytečně nebrzděte ani neakcelerujte;
v obou případech to vede ke zvýšené
spotřebě paliva a zvyšování vypouště-
ných emisí.
Akcelerace
Prudké akcelerace značně zvyšují spotře-
bu paliva a množství emisí: Je výhodněj-
ší akcelerovat postupně a nepřekračovat
maximální otáčky.PROVOZNÍ PODMÍNKY
Startování motoru za studena
Při jízdách na velmi krátké vzdálenosti
a častých startováních za studena se mo-
tor nemůže zahřát na optimální provozní
teplotu. Naopak se podstatně zvýší spo-
třeba paliva (ve městě o 15 – 30 %) i
emise.
Stav silničního provozu
a vozovky
V hustém provozu, např. při jízdě v ko-
loně vozidel s častým řazením nízkých
rychlostních stupňů nebo ve velkých měs-
tech s mnoha semafory, se zvyšuje spo-
třeba paliva. Spotřebu paliva ovlivňuje
negativně i jízda po trasách s mnoha za-
táčkami, např. po horských silnicích či po
komunikacích s nerovným povrchem.
Vynucená zastavení vozidla
Při dlouhodobějším stání (např. před že-
lezničními přejezdy) se doporučuje vy-
pnout motor.
STYL JÍZDY
Startování motoru
Nezahřívejte motor se stojícím vozidlem
a to ani chodem naprázdno, ani vyšší-
mi otáčkami. Motor se takto ohřívá da-
leko pomaluje, avšak zvyšuje se spo-
třeba paliva i emise. Doporučujeme
naopak se ihned rozjet bez vytáčení do
vysokých otáček. Motor se pak zahře-
je rychleji.
Zbytečné úkony
Při stání na semaforech nebo před vy-
pnutím motoru nevytáčejte motor do otá-
ček sešlapováním pedálu akcelerace.
Tzv. meziplyn je zbytečný, jen zvyšuje
spotřebu a množství škodlivých emisí.

147
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ
V NOUZI

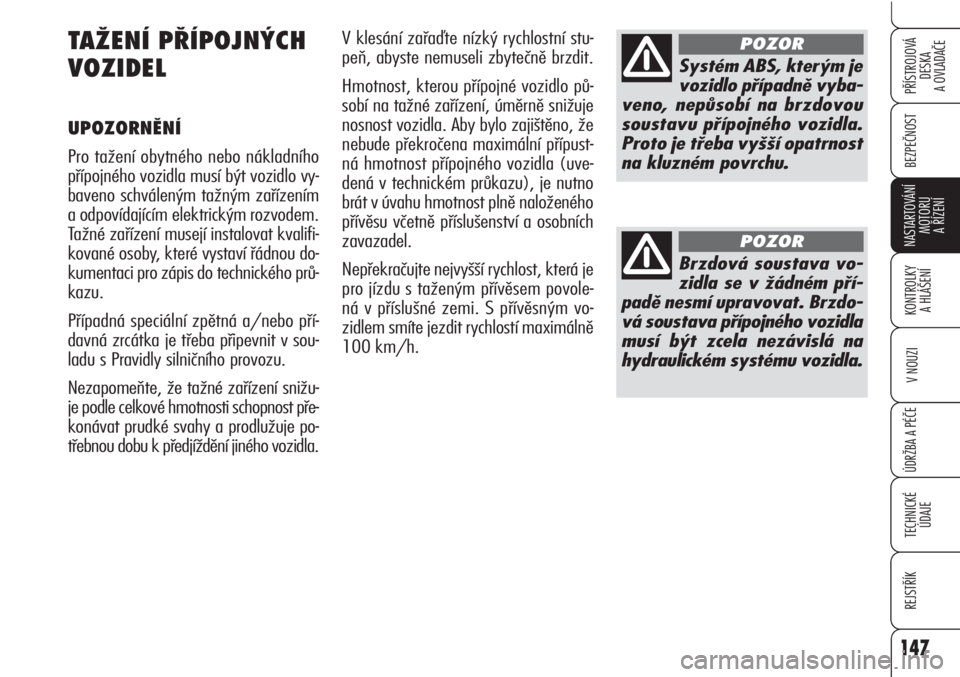

V klesání zařaďte nízký rychlostní stu-
peň, abyste nemuseli zbytečně brzdit.
Hmotnost, kterou přípojné vozidlo pů-
sobí na tažné zařízení, úměrně snižuje
nosnost vozidla. Aby bylo zajištěno, že
nebude překročena maximální přípust-
ná hmotnost přípojného vozidla (uve-
dená v technickém průkazu), je nutno
brát v úvahu hmotnost plně naloženého
přívěsu včetně příslušenství a osobních
zavazadel.
Nepřekračujte nejvyšší rychlost, která je
pro jízdu s taženým přívěsem povole-
ná v příslušné zemi. S přívěsným vo-
zidlem smíte jezdit rychlostí maximálně
100 km/h. TAŽENÍ PŘÍPOJNÝCH
VOZIDEL
UPOZORNĚNÍ
Pro tažení obytného nebo nákladního
přípojného vozidla musí být vozidlo vy-
baveno schváleným tažným zařízením
a odpovídajícím elektrickým rozvodem.
Tažné zařízení musejí instalovat kvalifi-
kované osoby, které vystaví řádnou do-
kumentaci pro zápis do technického prů-
kazu.
Případná speciální zpětná a/nebo pří-
davná zrcátka je třeba připevnit v sou-
ladu s Pravidly silničního provozu.
Nezapomeňte, že tažné zařízení snižu-
je podle celkové hmotnosti schopnost pře-
konávat prudké svahy a prodlužuje po-
třebnou dobu k předjíždění jiného vozidla.
Systém ABS, kterým je
vozidlo případně vyba-
veno, nepůsobí na brzdovou
soustavu přípojného vozidla.
Proto je třeba vyšší opatrnost
na kluzném povrchu.
POZOR
Brzdová soustava vo-
zidla se v žádném pří-
padě nesmí upravovat. Brzdo-
vá soustava přípojného vozidla
musí být zcela nezávislá na
hydraulickém systému vozidla.
POZOR

148
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ

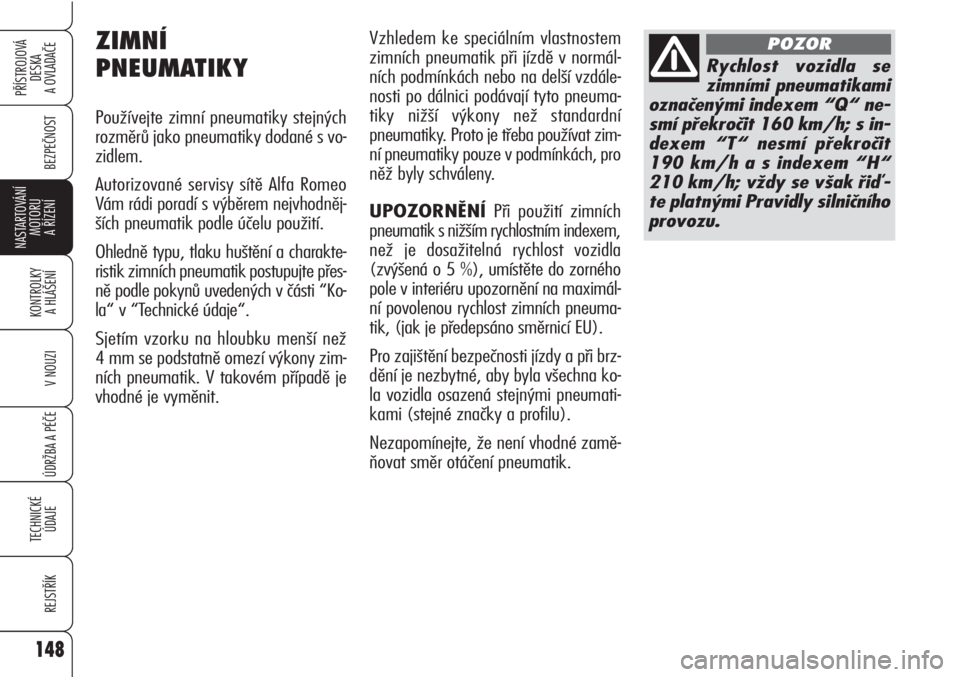

Vzhledem ke speciálním vlastnostem
zimních pneumatik při jízdě v normál-
ních podmínkách nebo na delší vzdále-
nosti po dálnici podávají tyto pneuma-
tiky nižší výkony než standardní
pneumatiky. Proto je třeba používat zim-
ní pneumatiky pouze v podmínkách, pro
něž byly schváleny.
UPOZORNĚNÍPři použití zimních
pneumatik s nižším rychlostním indexem,
než je dosažitelná rychlost vozidla
(zvýšená o 5 %), umístěte do zorného
pole v interiéru upozornění na maximál-
ní povolenou rychlost zimních pneuma-
tik, (jak je předepsáno směrnicí EU).
Pro zajištění bezpečnosti jízdy a při brz-
dění je nezbytné, aby byla všechna ko-
la vozidla osazená stejnými pneumati-
kami (stejné značky a profilu).
Nezapomínejte, že není vhodné zamě-
ňovat směr otáčení pneumatik.ZIMNÍ
PNEUMATIKY
Používejte zimní pneumatiky stejných
rozměrů jako pneumatiky dodané s vo-
zidlem.
Autorizované servisy sítě Alfa Romeo
Vám rádi poradí s výběrem nejvhodněj-
ších pneumatik podle účelu použití.
Ohledně typu, tlaku huštění a charakte-
ristik zimních pneumatik postupujte přes-
ně podle pokynů uvedených v části “Ko-
la“ v “Technické údaje“.
Sjetím vzorku na hloubku menší než
4 mm se podstatně omezí výkony zim-
ních pneumatik. V takovém případě je
vhodné je vyměnit.
Rychlost vozidla se
zimními pneumatikami
označenými indexem “Q“ ne-
smí překročit 160 km/h; s in-
dexem “T“ nesmí překročit
190 km/h a s indexem “H“
210 km/h; vždy se však řiď-
te platnými Pravidly silničního
provozu.
POZOR
