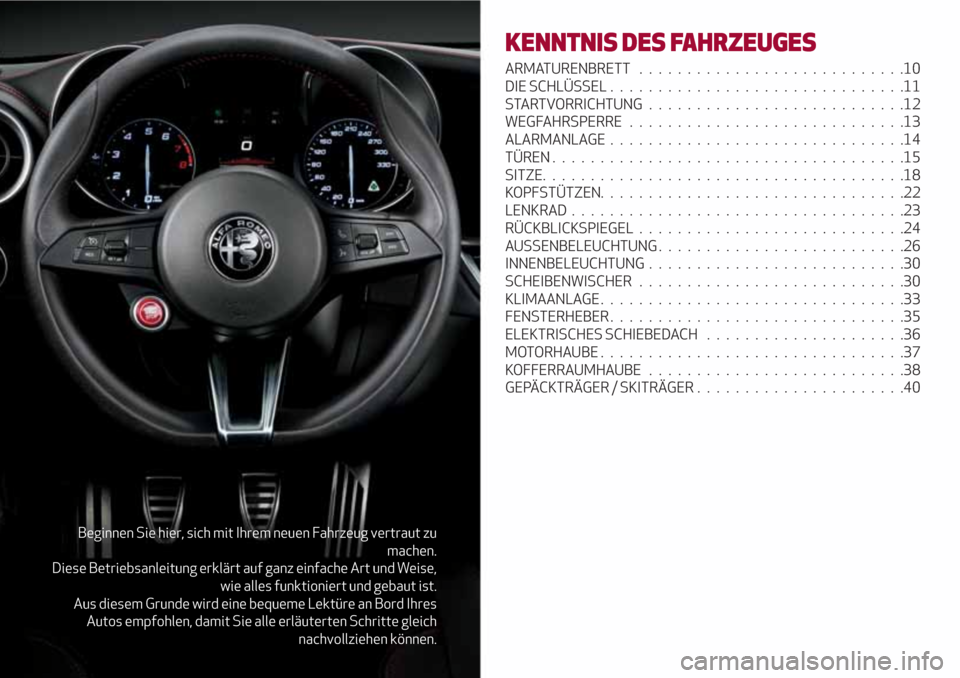

Beginnen Sie hier, sich mit Ihrem neuen Fahrzeug vertraut zu
machen.
Diese Betriebsanleitung erklärt auf ganz einfache Art und Weise,
wie alles funktioniert und gebaut ist.
Aus diesem Grunde wird eine bequeme Lektüre an Bord Ihres
Autos empfohlen, damit Sie alle erläuterten Schritte gleich
nachvollziehen können.
KENNTNIS DES FAHRZEUGES
ARMATURENBRETT............................10
DIE SCHLÜSSEL...............................11
STARTVORRICHTUNG...........................12
WEGFAHRSPERRE . ............................13
ALARMANLAGE...............................14
TÜREN.....................................15
SITZE......................................18
KOPFSTÜTZEN. . ..............................22
LENKRAD...................................23
RÜCKBLICKSPIEGEL............................24
AUSSENBELEUCHTUNG..........................26
INNENBELEUCHTUNG...........................30
SCHEIBENWISCHER............................30
KLIMAANLAGE................................33
FENSTERHEBER . ..............................35
ELEKTRISCHES SCHIEBEDACH .....................36
MOTORHAUBE . . ..............................37
KOFFERRAUMHAUBE...........................38
GEPÄCKTRÄGER / SKITRÄGER . .....................40
Page 12 of 228

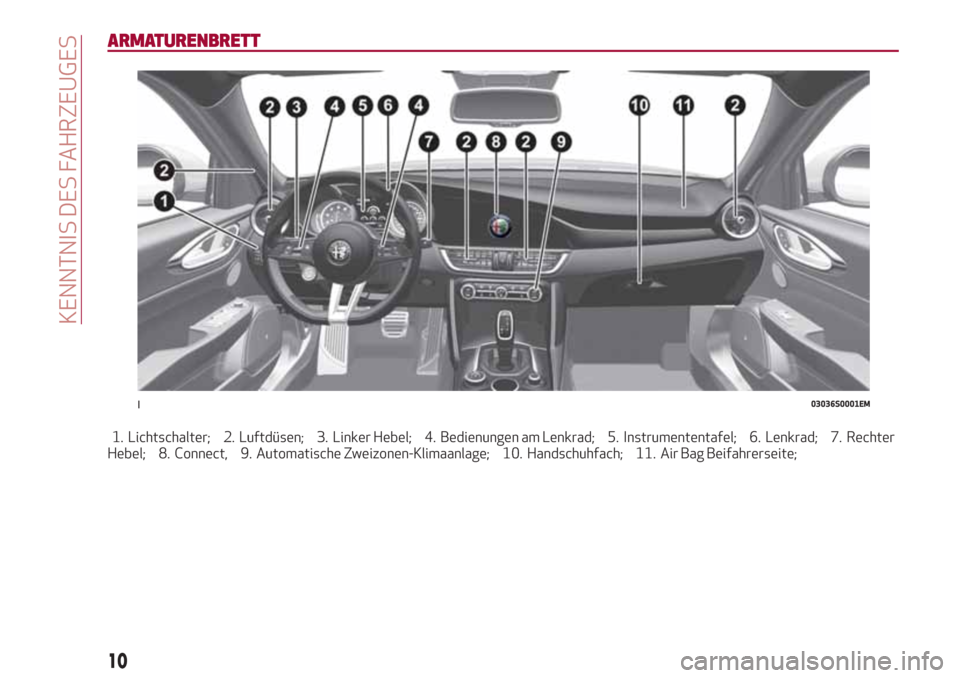

ARMATURENBRETT
1. Lichtschalter; 2. Luftdüsen; 3. Linker Hebel; 4. Bedienungen am Lenkrad; 5. Instrumententafel; 6. Lenkrad; 7. Rechter
Hebel; 8. Connect, 9. Automatische Zweizonen-Klimaanlage; 10. Handschuhfach; 11. Air Bag Beifahrerseite;
103036S0001EM
10
KENNTNIS DES FAHRZEUGES
Page 13 of 228

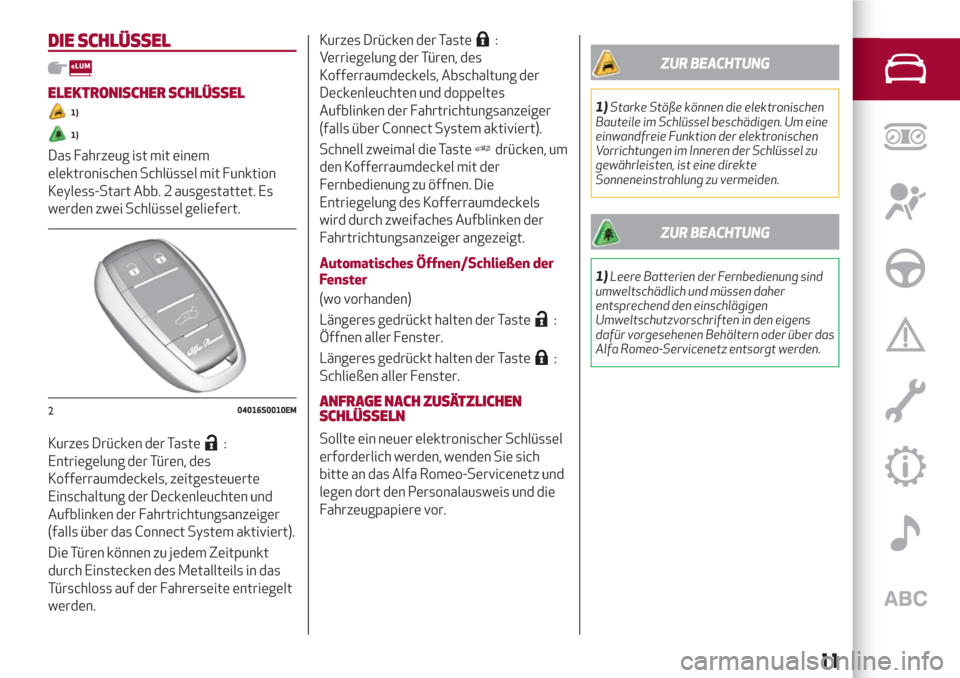

DIE SCHLÜSSEL
ELEKTRONISCHER SCHLÜSSEL
1)
1)
Das Fahrzeug ist mit einem
elektronischen Schlüssel mit Funktion
Keyless-Start Abb. 2 ausgestattet. Es
werden zwei Schlüssel geliefert.
Kurzes Drücken der Taste
:
Entriegelung der Türen, des
Kofferraumdeckels, zeitgesteuerte
Einschaltung der Deckenleuchten und
Aufblinken der Fahrtrichtungsanzeiger
(falls über das Connect System aktiviert).
Die Türen können zu jedem Zeitpunkt
durch Einstecken des Metallteils in das
Türschloss auf der Fahrerseite entriegelt
werden.Kurzes Drücken der Taste
:
Verriegelung der Türen, des
Kofferraumdeckels, Abschaltung der
Deckenleuchten und doppeltes
Aufblinken der Fahrtrichtungsanzeiger
(falls über Connect System aktiviert).
Schnell zweimal die Taste
drücken, um
den Kofferraumdeckel mit der
Fernbedienung zu öffnen. Die
Entriegelung des Kofferraumdeckels
wird durch zweifaches Aufblinken der
Fahrtrichtungsanzeiger angezeigt.
Automatisches Öffnen/Schließen der
Fenster
(wo vorhanden)
Längeres gedrückt halten der Taste
:
Öffnen aller Fenster.
Längeres gedrückt halten der Taste
:
Schließen aller Fenster.
ANFRAGE NACH ZUSÄTZLICHEN
SCHLÜSSELN
Sollte ein neuer elektronischer Schlüssel
erforderlich werden, wenden Sie sich
bitte an das Alfa Romeo-Servicenetz und
legen dort den Personalausweis und die
Fahrzeugpapiere vor.
ZUR BEACHTUNG
1)Starke Stöße können die elektronischen
Bauteile im Schlüssel beschädigen. Um eine
einwandfreie Funktion der elektronischen
Vorrichtungen im Inneren der Schlüssel zu
gewährleisten, ist eine direkte
Sonneneinstrahlung zu vermeiden.
ZUR BEACHTUNG
1)Leere Batterien der Fernbedienung sind
umweltschädlich und müssen daher
entsprechend den einschlägigen
Umweltschutzvorschriften in den eigens
dafür vorgesehenen Behältern oder über das
Alfa Romeo-Servicenetz entsorgt werden.
204016S0010EM
11
Page 14 of 228

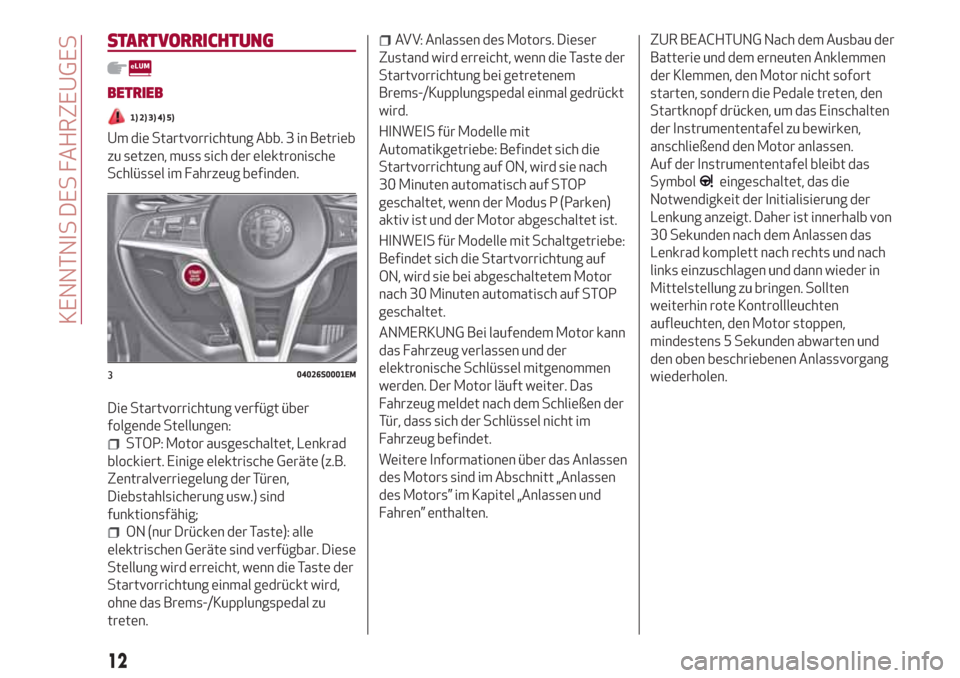

STARTVORRICHTUNG
BETRIEB
1) 2) 3) 4) 5)
Um die Startvorrichtung Abb. 3 in Betrieb
zu setzen, muss sich der elektronische
Schlüssel im Fahrzeug befinden.
Die Startvorrichtung verfügt über
folgende Stellungen:
STOP: Motor ausgeschaltet, Lenkrad
blockiert. Einige elektrische Geräte (z.B.
Zentralverriegelung der Türen,
Diebstahlsicherung usw.) sind
funktionsfähig;
ON (nur Drücken der Taste): alle
elektrischen Geräte sind verfügbar. Diese
Stellung wird erreicht, wenn die Taste der
Startvorrichtung einmal gedrückt wird,
ohne das Brems-/Kupplungspedal zu
treten.
AVV: Anlassen des Motors. Dieser
Zustand wird erreicht, wenn die Taste der
Startvorrichtung bei getretenem
Brems-/Kupplungspedal einmal gedrückt
wird.
HINWEIS für Modelle mit
Automatikgetriebe: Befindet sich die
Startvorrichtung auf ON, wird sie nach
30 Minuten automatisch auf STOP
geschaltet, wenn der Modus P (Parken)
aktiv ist und der Motor abgeschaltet ist.
HINWEIS für Modelle mit Schaltgetriebe:
Befindet sich die Startvorrichtung auf
ON, wird sie bei abgeschaltetem Motor
nach 30 Minuten automatisch auf STOP
geschaltet.
ANMERKUNG Bei laufendem Motor kann
das Fahrzeug verlassen und der
elektronische Schlüssel mitgenommen
werden. Der Motor läuft weiter. Das
Fahrzeug meldet nach dem Schließen der
Tür, dass sich der Schlüssel nicht im
Fahrzeug befindet.
Weitere Informationen über das Anlassen
des Motors sind im Abschnitt „Anlassen
des Motors” im Kapitel „Anlassen und
Fahren” enthalten.ZUR BEACHTUNG Nach dem Ausbau der
Batterie und dem erneuten Anklemmen
der Klemmen, den Motor nicht sofort
starten, sondern die Pedale treten, den
Startknopf drücken, um das Einschalten
der Instrumententafel zu bewirken,
anschließend den Motor anlassen.
Auf der Instrumententafel bleibt das
Symbol
eingeschaltet, das die
Notwendigkeit der Initialisierung der
Lenkung anzeigt. Daher ist innerhalb von
30 Sekunden nach dem Anlassen das
Lenkrad komplett nach rechts und nach
links einzuschlagen und dann wieder in
Mittelstellung zu bringen. Sollten
weiterhin rote Kontrollleuchten
aufleuchten, den Motor stoppen,
mindestens 5 Sekunden abwarten und
den oben beschriebenen Anlassvorgang
wiederholen.
304026S0001EM
12
KENNTNIS DES FAHRZEUGES
Page 15 of 228
ANLASSEN MIT ENTLADENER
SCHLÜSSELBATTERIE
Sollte die Batterie der Fernbedienung
entladen sein, das Fahrzeug wie folgt
anlassen:
vordere Armlehne anheben;
Schlüssel auf die Form im Fach legen.
LENKRADSPERRE(wo vorhanden)
Aktivierung
Die Lenkradsperre wird beim Öffnen der
Fahrertür aktiviert, wenn die Taste der
Startvorrichtung auf STOP steht.
Deaktivierung
Die Lenkradsperre wird ausgeschaltet,
wenn die Startvorrichtung gedrückt und
der elektronische Schlüssel erkannt
werden.
ZUR BEACHTUNG
1)Beim Verlassen des Fahrzeugs immer den
Schlüssel abziehen, um zu vermeiden, dass
jemand unbeabsichtigt die Bedienelemente
betätigt. Nicht vergessen, die elektrische
Feststellbremse einzulegen. Lassen Sie
Kinder niemals unbeaufsichtigt im Fahrzeug.2)Jede Verwendung von Aftermarket-
Produkten mit den daraus folgenden
Umbauten der Lenkung oder der Lenksäule
(z. B. Montage einer Diebstahlsicherung) ist
strikt untersagt. Sie verschlechtern nicht nur
die Fahrzeugleistungen, sondern führen auch
zum Verfall der Garantie und zu SCHWEREN
SICHERHEITSPROBLEMEN sowie zu einem
nicht der Zulassung konformen Fahrzeug.
3)Vor dem Aussteigen aus dem Fahrzeug
immer die Feststellbremse einlegen. Bei den
Versionen mit Automatikgetriebe, den
Schalthebel auf P (Parking) schieben und die
Startvorrichtung drücken, um ihn auf STOP
zu stellen. Wenn Sie das Fahrzeug verlassen,
alle Türen mit dem Knopf auf dem Türgriff
verriegeln.
4)Bei Fahrzeugen, die mit dem System
Keyless-Start ausgestattet sind, den
elektronischen Schlüssel nicht im Inneren
oder in der Nähe des Fahrzeugs oder an
einem für Kinder zugänglichen Ort lassen.
Nie das Fahrzeug mit auf die Position ON
gestellter Startvorrichtung verlassen. Ein
Kind könnte die elektrischen Fensterheber
oder andere Bedienelemente aktivieren oder
sogar den Motor starten.
5)Bei einer Beschädigung der
Startvorrichtung (z. B. nach einem
Diebstahlversuch) muss die
Funktionstüchtigkeit vor der Weiterfahrt
vom Alfa Romeo Servicenetz überprüft
werden.
WEGFAHRSPERRE
Die Wegfahrsperre verhindert die
unerlaubte Benutzung des Fahrzeugs,
indem es das Anlassen des Motors
sperrt.
Die Anlage muss nicht ein-/abgeschaltet
werden: Der Betrieb ist automatisch und
unabhängig davon, ob die Fahrzeugtüren
ver- oder entriegelt sind.
Wird die Startvorrichtung auf ON
gestellt, erkennt die Wegfahrsperre den
vom Schlüssel gesandten Code. Wird der
Code als gültig erkannt, gibt die
Wegfahrsperre den Motorstart frei.
Wird die Startvorrichtung wieder auf
STOP gestellt, deaktiviert die
Wegfahrsperre das Motorsteuergerät
und verhindert so das Anlassen.
Weitere Informationen über das Anlassen
des Motors sind im Abschnitt „Anlassen
des Motors” im Kapitel „Anlassen und
Fahren” enthalten.
Funktionsstörungen
Wird beim Anlassen der Code des
Schlüssels nicht korrekt erkannt, wird auf
der Instrumententafel das Symbol
eingeblendet (siehe Beschreibung im
Abschnitt „Kontrollleuchten und
Meldungen" im Kapitel „Kenntnis der
Instrumententafel”). Unter dieser
Bedingung stoppt der Motor nach
13
Page 16 of 228

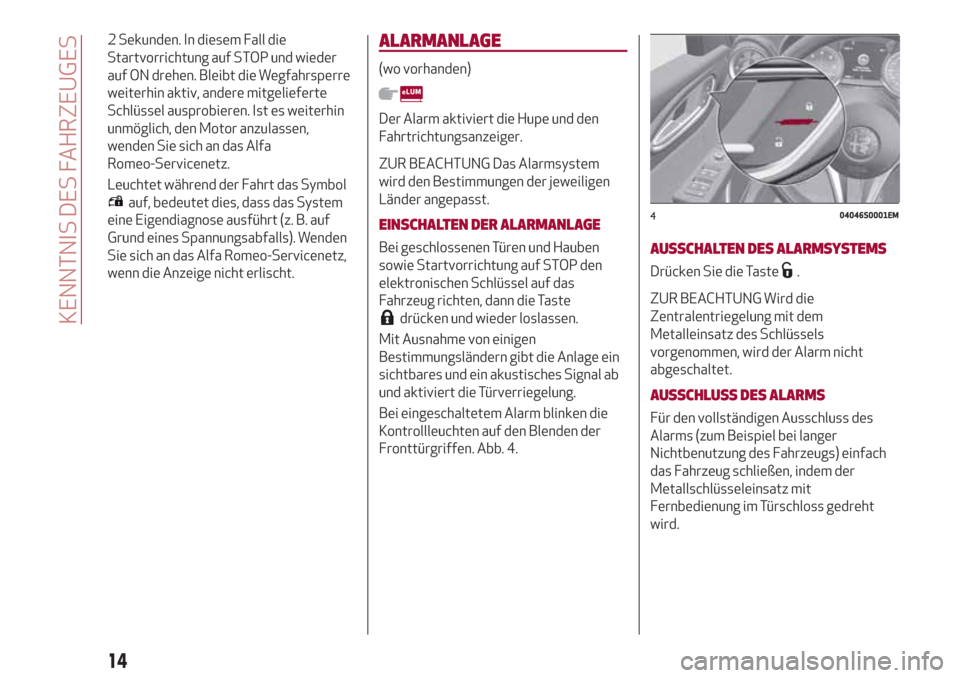

2 Sekunden. In diesem Fall die
Startvorrichtung auf STOP und wieder
auf ON drehen. Bleibt die Wegfahrsperre
weiterhin aktiv, andere mitgelieferte
Schlüssel ausprobieren. Ist es weiterhin
unmöglich, den Motor anzulassen,
wenden Sie sich an das Alfa
Romeo-Servicenetz.
Leuchtet während der Fahrt das Symbol
auf, bedeutet dies, dass das System
eine Eigendiagnose ausführt (z. B. auf
Grund eines Spannungsabfalls). Wenden
Sie sich an das Alfa Romeo-Servicenetz,
wenn die Anzeige nicht erlischt.
ALARMANLAGE
(wo vorhanden)
Der Alarm aktiviert die Hupe und den
Fahrtrichtungsanzeiger.
ZUR BEACHTUNG Das Alarmsystem
wird den Bestimmungen der jeweiligen
Länder angepasst.
EINSCHALTEN DER ALARMANLAGE
Bei geschlossenen Türen und Hauben
sowie Startvorrichtung auf STOP den
elektronischen Schlüssel auf das
Fahrzeug richten, dann die Taste
drücken und wieder loslassen.
Mit Ausnahme von einigen
Bestimmungsländern gibt die Anlage ein
sichtbares und ein akustisches Signal ab
und aktiviert die Türverriegelung.
Bei eingeschaltetem Alarm blinken die
Kontrollleuchten auf den Blenden der
Fronttürgriffen. Abb. 4.
AUSSCHALTEN DES ALARMSYSTEMS
Drücken Sie die Taste.
ZUR BEACHTUNG Wird die
Zentralentriegelung mit dem
Metalleinsatz des Schlüssels
vorgenommen, wird der Alarm nicht
abgeschaltet.
AUSSCHLUSS DES ALARMS
Für den vollständigen Ausschluss des
Alarms (zum Beispiel bei langer
Nichtbenutzung des Fahrzeugs) einfach
das Fahrzeug schließen, indem der
Metallschlüsseleinsatz mit
Fernbedienung im Türschloss gedreht
wird.
404046S0001EM
14
KENNTNIS DES FAHRZEUGES
Page 17 of 228

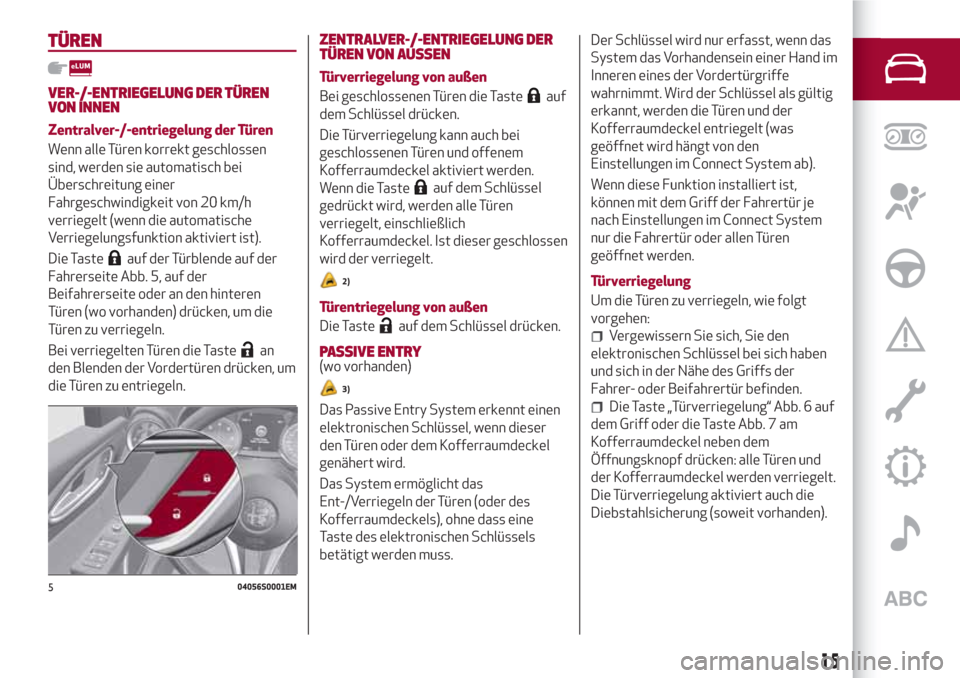

TÜREN
VER-/-ENTRIEGELUNG DER TÜREN
VON INNEN
Zentralver-/-entriegelung der Türen
Wenn alle Türen korrekt geschlossen
sind, werden sie automatisch bei
Überschreitung einer
Fahrgeschwindigkeit von 20 km/h
verriegelt (wenn die automatische
Verriegelungsfunktion aktiviert ist).
Die Taste
auf der Türblende auf der
Fahrerseite Abb. 5, auf der
Beifahrerseite oder an den hinteren
Türen (wo vorhanden) drücken, um die
Türen zu verriegeln.
Bei verriegelten Türen die Taste
an
den Blenden der Vordertüren drücken, um
die Türen zu entriegeln.
ZENTRALVER-/-ENTRIEGELUNG DER
TÜREN VON AUSSEN
Türverriegelung von außen
Bei geschlossenen Türen die Taste
auf
dem Schlüssel drücken.
Die Türverriegelung kann auch bei
geschlossenen Türen und offenem
Kofferraumdeckel aktiviert werden.
Wenn die Taste
auf dem Schlüssel
gedrückt wird, werden alle Türen
verriegelt, einschließlich
Kofferraumdeckel. Ist dieser geschlossen
wird der verriegelt.
2)
Türentriegelung von außen
Die Taste
auf dem Schlüssel drücken.
PASSIVE ENTRY(wo vorhanden)
3)
Das Passive Entry System erkennt einen
elektronischen Schlüssel, wenn dieser
den Türen oder dem Kofferraumdeckel
genähert wird.
Das System ermöglicht das
Ent-/Verriegeln der Türen (oder des
Kofferraumdeckels), ohne dass eine
Taste des elektronischen Schlüssels
betätigt werden muss.Der Schlüssel wird nur erfasst, wenn das
System das Vorhandensein einer Hand im
Inneren eines der Vordertürgriffe
wahrnimmt. Wird der Schlüssel als gültig
erkannt, werden die Türen und der
Kofferraumdeckel entriegelt (was
geöffnet wird hängt von den
Einstellungen im Connect System ab).
Wenn diese Funktion installiert ist,
können mit dem Griff der Fahrertür je
nach Einstellungen im Connect System
nur die Fahrertür oder allen Türen
geöffnet werden.
Türverriegelung
Um die Türen zu verriegeln, wie folgt
vorgehen:
Vergewissern Sie sich, Sie den
elektronischen Schlüssel bei sich haben
und sich in der Nähe des Griffs der
Fahrer- oder Beifahrertür befinden.
Die Taste „Türverriegelung“ Abb. 6 auf
dem Griff oder die Taste Abb. 7 am
Kofferraumdeckel neben dem
Öffnungsknopf drücken: alle Türen und
der Kofferraumdeckel werden verriegelt.
Die Türverriegelung aktiviert auch die
Diebstahlsicherung (soweit vorhanden).
504056S0001EM
15
Page 18 of 228

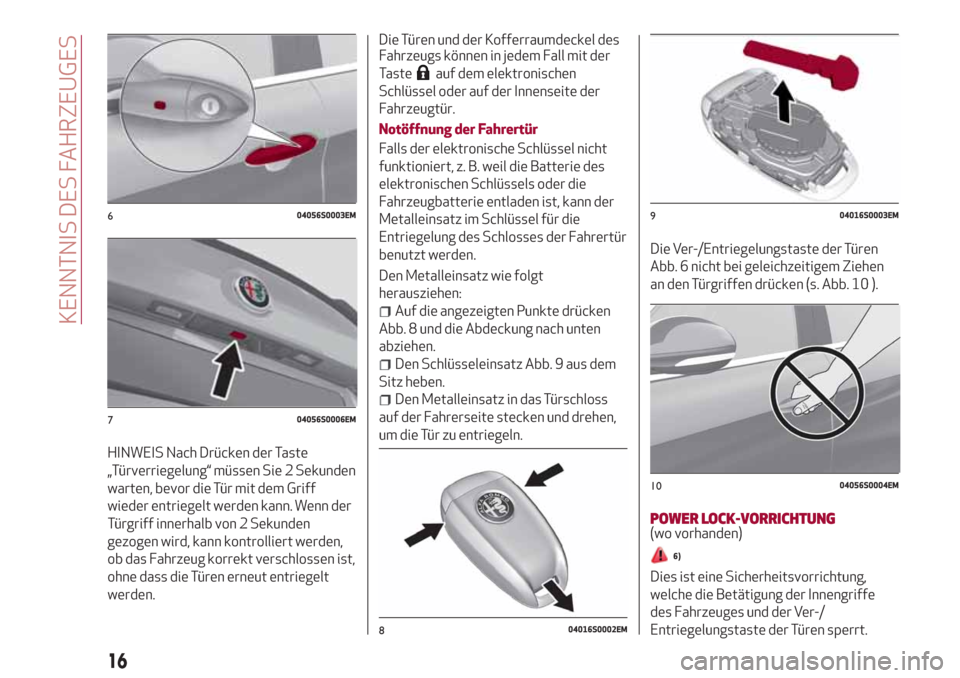

HINWEIS Nach Drücken der Taste
„Türverriegelung“ müssen Sie 2 Sekunden
warten, bevor die Tür mit dem Griff
wieder entriegelt werden kann. Wenn der
Türgriff innerhalb von 2 Sekunden
gezogen wird, kann kontrolliert werden,
ob das Fahrzeug korrekt verschlossen ist,
ohne dass die Türen erneut entriegelt
werden.Die Türen und der Kofferraumdeckel des
Fahrzeugs können in jedem Fall mit der
Taste
auf dem elektronischen
Schlüssel oder auf der Innenseite der
Fahrzeugtür.
Notöffnung der Fahrertür
Falls der elektronische Schlüssel nicht
funktioniert, z. B. weil die Batterie des
elektronischen Schlüssels oder die
Fahrzeugbatterie entladen ist, kann der
Metalleinsatz im Schlüssel für die
Entriegelung des Schlosses der Fahrertür
benutzt werden.
Den Metalleinsatz wie folgt
herausziehen:
Auf die angezeigten Punkte drücken
Abb. 8 und die Abdeckung nach unten
abziehen.
Den Schlüsseleinsatz Abb. 9 aus dem
Sitz heben.
Den Metalleinsatz in das Türschloss
auf der Fahrerseite stecken und drehen,
um die Tür zu entriegeln.Die Ver-/Entriegelungstaste der Türen
Abb. 6 nicht bei geleichzeitigem Ziehen
an den Türgriffen drücken (s. Abb. 10 ).
POWER LOCK-VORRICHTUNG(wo vorhanden)
6)
Dies ist eine Sicherheitsvorrichtung,
welche die Betätigung der Innengriffe
des Fahrzeuges und der Ver-/
Entriegelungstaste der Türen sperrt.
604056S0003EM
704056S0006EM
804016S0002EM
904016S0003EM
1004056S0004EM
16
KENNTNIS DES FAHRZEUGES
Page 19 of 228

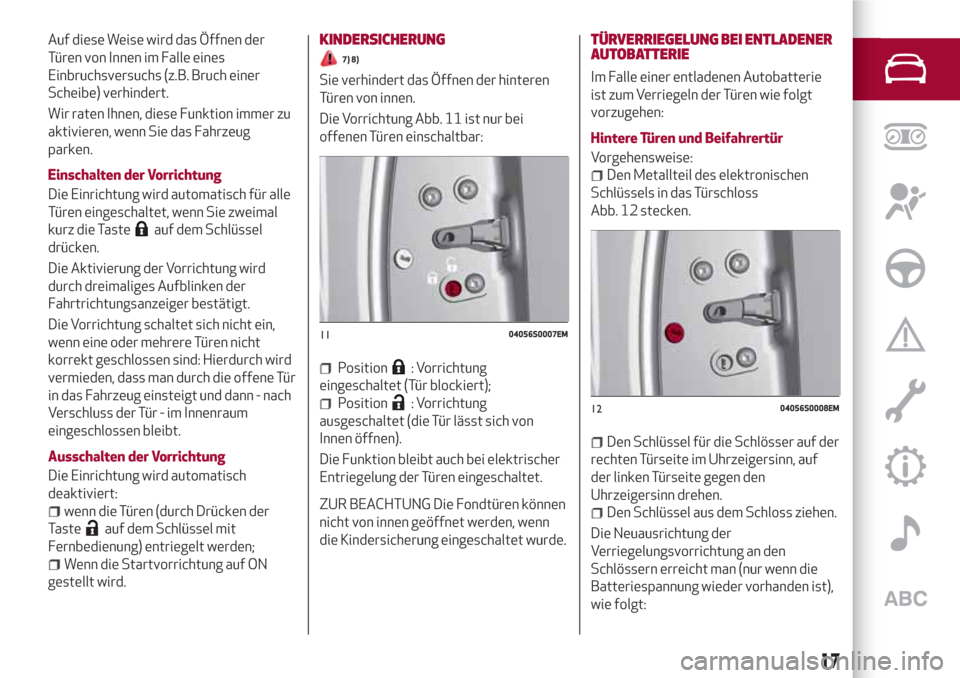

Auf diese Weise wird das Öffnen der
Türen von Innen im Falle eines
Einbruchsversuchs (z.B. Bruch einer
Scheibe) verhindert.
Wir raten Ihnen, diese Funktion immer zu
aktivieren, wenn Sie das Fahrzeug
parken.
Einschalten der Vorrichtung
Die Einrichtung wird automatisch für alle
Türen eingeschaltet, wenn Sie zweimal
kurz die Taste
auf dem Schlüssel
drücken.
Die Aktivierung der Vorrichtung wird
durch dreimaliges Aufblinken der
Fahrtrichtungsanzeiger bestätigt.
Die Vorrichtung schaltet sich nicht ein,
wenn eine oder mehrere Türen nicht
korrekt geschlossen sind: Hierdurch wird
vermieden, dass man durch die offene Tür
in das Fahrzeug einsteigt und dann - nach
Verschluss der Tür - im Innenraum
eingeschlossen bleibt.
Ausschalten der Vorrichtung
Die Einrichtung wird automatisch
deaktiviert:
wenn die Türen (durch Drücken der
Taste
auf dem Schlüssel mit
Fernbedienung) entriegelt werden;
Wenn die Startvorrichtung auf ON
gestellt wird.
KINDERSICHERUNG
7) 8)
Sie verhindert das Öffnen der hinteren
Türen von innen.
Die Vorrichtung Abb. 11 ist nur bei
offenen Türen einschaltbar:
Position: Vorrichtung
eingeschaltet (Tür blockiert);
Position: Vorrichtung
ausgeschaltet (die Tür lässt sich von
Innen öffnen).
Die Funktion bleibt auch bei elektrischer
Entriegelung der Türen eingeschaltet.
ZUR BEACHTUNG Die Fondtüren können
nicht von innen geöffnet werden, wenn
die Kindersicherung eingeschaltet wurde.TÜRVERRIEGELUNG BEI ENTLADENER
AUTOBATTERIE
Im Falle einer entladenen Autobatterie
ist zum Verriegeln der Türen wie folgt
vorzugehen:
Hintere Türen und Beifahrertür
Vorgehensweise:
Den Metallteil des elektronischen
Schlüssels in das Türschloss
Abb. 12 stecken.
Den Schlüssel für die Schlösser auf der
rechten Türseite im Uhrzeigersinn, auf
der linken Türseite gegen den
Uhrzeigersinn drehen.
Den Schlüssel aus dem Schloss ziehen.
Die Neuausrichtung der
Verriegelungsvorrichtung an den
Schlössern erreicht man (nur wenn die
Batteriespannung wieder vorhanden ist),
wie folgt:
1104056S0007EM
1204056S0008EM
17
Page 20 of 228

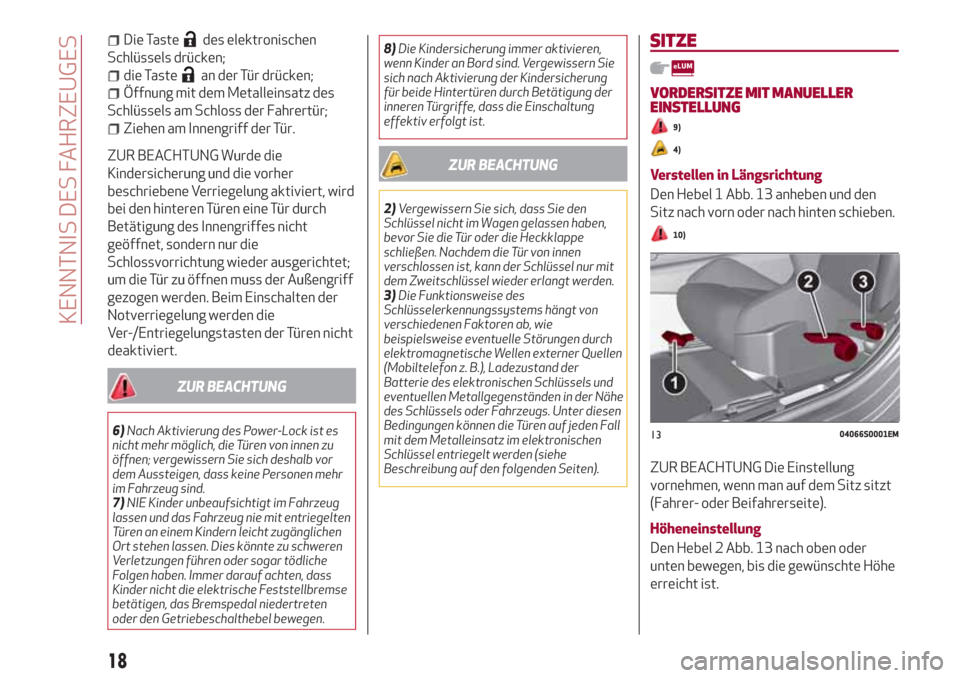

Die Tastedes elektronischen
Schlüssels drücken;
die Tastean der Tür drücken;
Öffnung mit dem Metalleinsatz des
Schlüssels am Schloss der Fahrertür;
Ziehen am Innengriff der Tür.
ZUR BEACHTUNG Wurde die
Kindersicherung und die vorher
beschriebene Verriegelung aktiviert, wird
bei den hinteren Türen eine Tür durch
Betätigung des Innengriffes nicht
geöffnet, sondern nur die
Schlossvorrichtung wieder ausgerichtet;
um die Tür zu öffnen muss der Außengriff
gezogen werden. Beim Einschalten der
Notverriegelung werden die
Ver-/Entriegelungstasten der Türen nicht
deaktiviert.
ZUR BEACHTUNG
6)Nach Aktivierung des Power-Lock ist es
nicht mehr möglich, die Türen von innen zu
öffnen; vergewissern Sie sich deshalb vor
dem Aussteigen, dass keine Personen mehr
im Fahrzeug sind.
7)NIE Kinder unbeaufsichtigt im Fahrzeug
lassen und das Fahrzeug nie mit entriegelten
Türen an einem Kindern leicht zugänglichen
Ort stehen lassen. Dies könnte zu schweren
Verletzungen führen oder sogar tödliche
Folgen haben. Immer darauf achten, dass
Kinder nicht die elektrische Feststellbremse
betätigen, das Bremspedal niedertreten
oder den Getriebeschalthebel bewegen.8)Die Kindersicherung immer aktivieren,
wenn Kinder an Bord sind. Vergewissern Sie
sich nach Aktivierung der Kindersicherung
für beide Hintertüren durch Betätigung der
inneren Türgriffe, dass die Einschaltung
effektiv erfolgt ist.
ZUR BEACHTUNG
2)Vergewissern Sie sich, dass Sie den
Schlüssel nicht im Wagen gelassen haben,
bevor Sie die Tür oder die Heckklappe
schließen. Nachdem die Tür von innen
verschlossen ist, kann der Schlüssel nur mit
dem Zweitschlüssel wieder erlangt werden.
3)Die Funktionsweise des
Schlüsselerkennungssystems hängt von
verschiedenen Faktoren ab, wie
beispielsweise eventuelle Störungen durch
elektromagnetische Wellen externer Quellen
(Mobiltelefon z. B.), Ladezustand der
Batterie des elektronischen Schlüssels und
eventuellen Metallgegenständen in der Nähe
des Schlüssels oder Fahrzeugs. Unter diesen
Bedingungen können die Türen auf jeden Fall
mit dem Metalleinsatz im elektronischen
Schlüssel entriegelt werden (siehe
Beschreibung auf den folgenden Seiten).
SITZE
VORDERSITZE MIT MANUELLER
EINSTELLUNG
9)
4)
Verstellen in Längsrichtung
Den Hebel 1 Abb. 13 anheben und den
Sitz nach vorn oder nach hinten schieben.
10)
ZUR BEACHTUNG Die Einstellung
vornehmen, wenn man auf dem Sitz sitzt
(Fahrer- oder Beifahrerseite).
Höheneinstellung
Den Hebel 2 Abb. 13 nach oben oder
unten bewegen, bis die gewünschte Höhe
erreicht ist.
1304066S0001EM
18
KENNTNIS DES FAHRZEUGES
