Alfa Romeo Giulia 2017 Betriebsanleitung (in German)

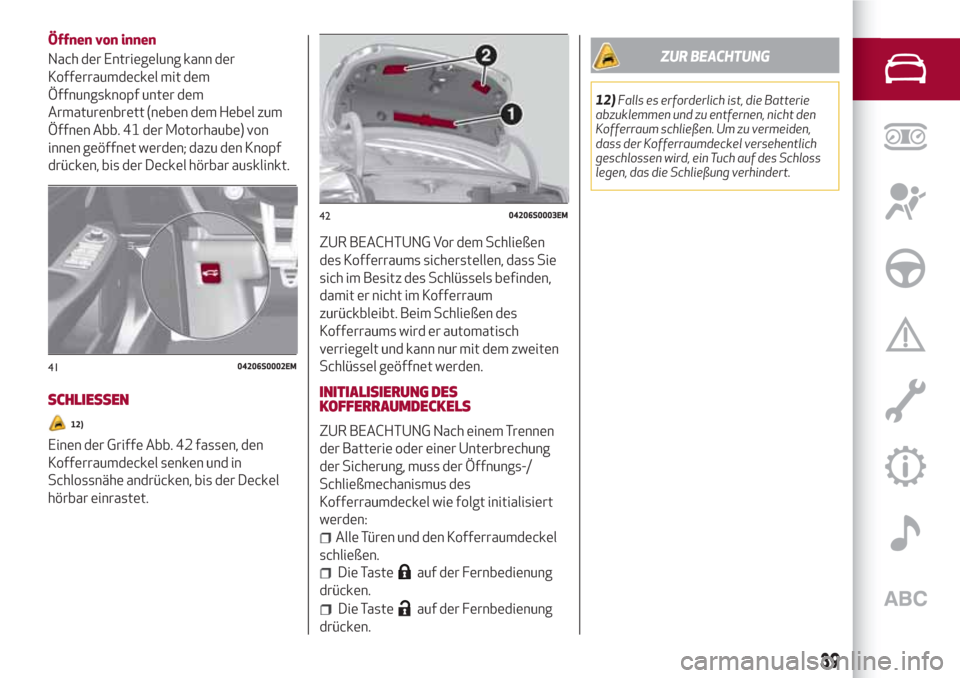

Öffnen von innen
Nach der Entriegelung kann der
Kofferraumdeckel mit dem
Öffnungsknopf unter dem
Armaturenbrett (neben dem Hebel zum
Öffnen Abb. 41 der Motorhaube) von
innen geöffnet werden; dazu den Knopf
drücken, bis der Deckel hörbar ausklinkt.
SCHLIESSEN
12)
Einen der Griffe Abb. 42 fassen, den
Kofferraumdeckel senken und in
Schlossnähe andrücken, bis der Deckel
hörbar einrastet.
ZUR BEACHTUNG Vor dem Schließen
des Kofferraums sicherstellen, dass Sie
sich im Besitz des Schlüssels befinden,
damit er nicht im Kofferraum
zurückbleibt. Beim Schließen des
Kofferraums wird er automatisch
verriegelt und kann nur mit dem zweiten
Schlüssel geöffnet werden.
INITIALISIERUNG DES
KOFFERRAUMDECKELS
ZUR BEACHTUNG Nach einem Trennen
der Batterie oder einer Unterbrechung
der Sicherung, muss der Öffnungs-/
Schließmechanismus des
Kofferraumdeckel wie folgt initialisiert
werden:
Alle Türen und den Kofferraumdeckel
schließen.
Die Tasteauf der Fernbedienung
drücken.
Die Tasteauf der Fernbedienung
drücken.
ZUR BEACHTUNG
12)Falls es erforderlich ist, die Batterie
abzuklemmen und zu entfernen, nicht den
Kofferraum schließen. Um zu vermeiden,
dass der Kofferraumdeckel versehentlich
geschlossen wird, ein Tuch auf des Schloss
legen, das die Schließung verhindert.
4104206S0002EM
4204206S0003EM
39

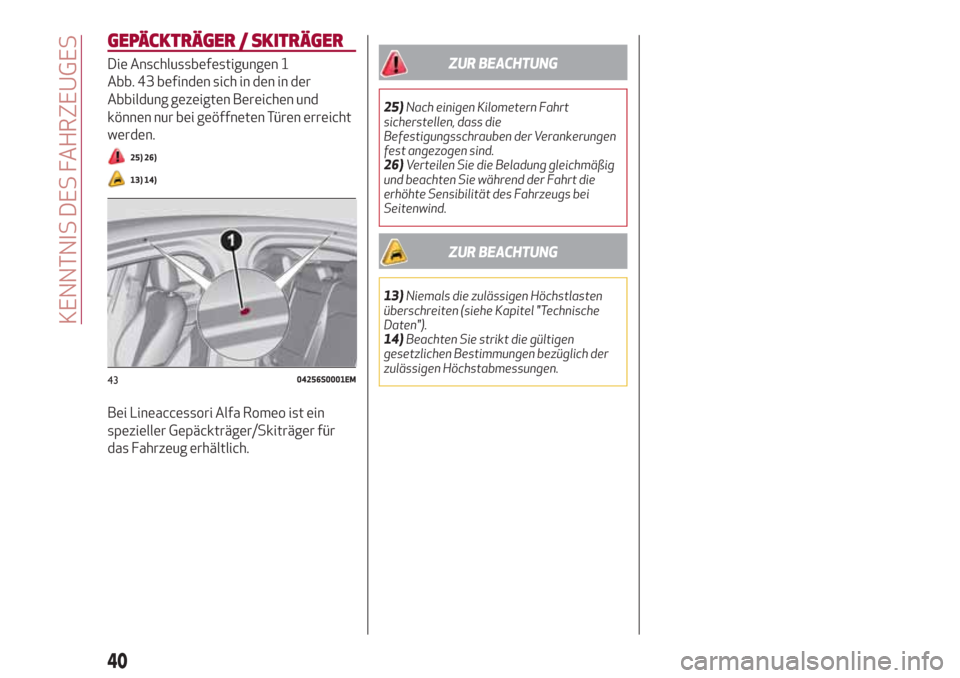

GEPÄCKTRÄGER / SKITRÄGER
Die Anschlussbefestigungen 1
Abb. 43 befinden sich in den in der
Abbildung gezeigten Bereichen und
können nur bei geöffneten Türen erreicht
werden.
25) 26)
13) 14)
Bei Lineaccessori Alfa Romeo ist ein
spezieller Gepäckträger/Skiträger für
das Fahrzeug erhältlich.
ZUR BEACHTUNG
25)Nach einigen Kilometern Fahrt
sicherstellen, dass die
Befestigungsschrauben der Verankerungen
fest angezogen sind.
26)Verteilen Sie die Beladung gleichmäßig
und beachten Sie während der Fahrt die
erhöhte Sensibilität des Fahrzeugs bei
Seitenwind.
ZUR BEACHTUNG
13)Niemals die zulässigen Höchstlasten
überschreiten (siehe Kapitel "Technische
Daten").
14)Beachten Sie strikt die gültigen
gesetzlichen Bestimmungen bezüglich der
zulässigen Höchstabmessungen.
4304256S0001EM
40

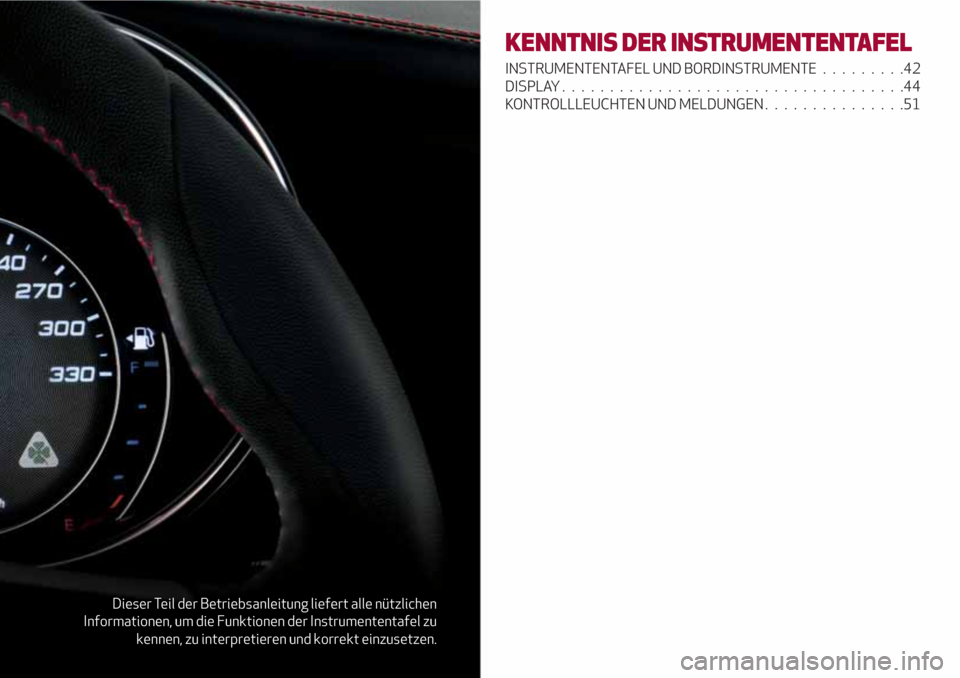

KENNTNIS DES FAHRZEUGES

Dieser Teil der Betriebsanleitung liefert alle nützlichen
Informationen, um die Funktionen der Instrumententafel zu
kennen, zu interpretieren und korrekt einzusetzen.
KENNTNIS DER INSTRUMENTENTAFEL
INSTRUMENTENTAFEL UND BORDINSTRUMENTE.........42
DISPLAY....................................44
KONTROLLLEUCHTEN UND MELDUNGEN...............51

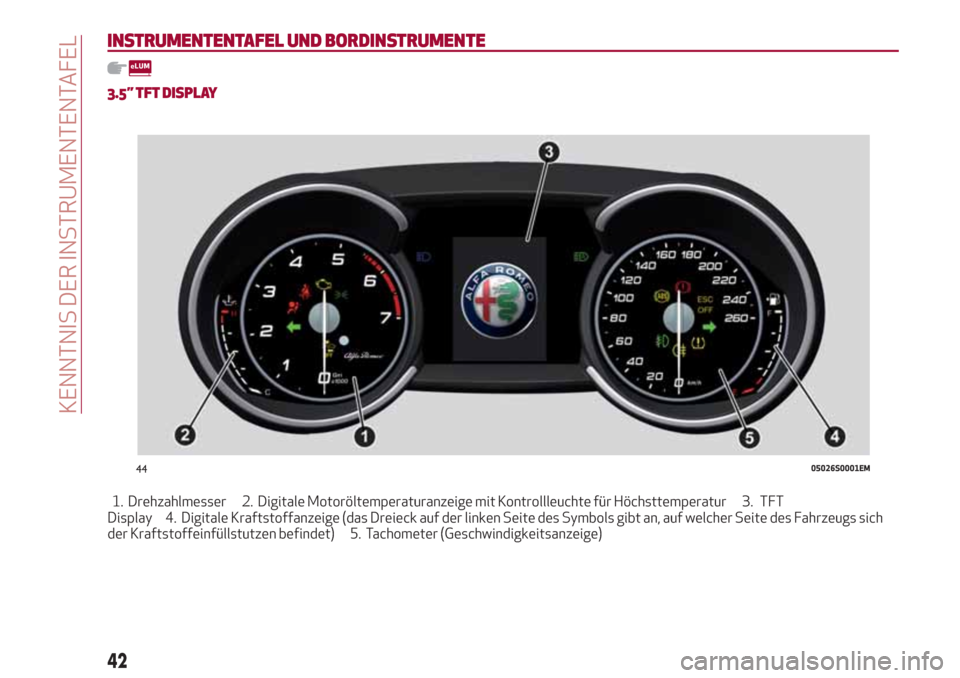

INSTRUMENTENTAFEL UND BORDINSTRUMENTE
3.5” TFT DISPLAY
1. Drehzahlmesser 2. Digitale Motoröltemperaturanzeige mit Kontrollleuchte für Höchsttemperatur 3. TFT
Display 4. Digitale Kraftstoffanzeige (das Dreieck auf der linken Seite des Symbols gibt an, auf welcher Seite des Fahrzeugs sich
der Kraftstoffeinfüllstutzen befindet) 5. Tachometer (Geschwindigkeitsanzeige)
4405026S0001EM
42
KENNTNIS DER INSTRUMENTENTAFEL

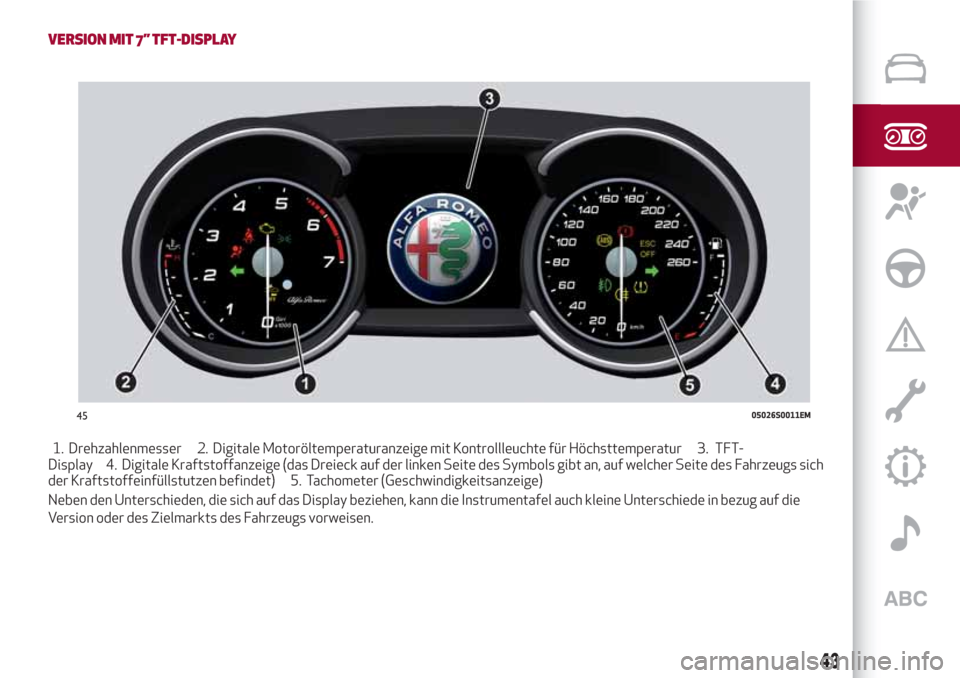

VERSION MIT 7” TFT-DISPLAY
1. Drehzahlenmesser 2. Digitale Motoröltemperaturanzeige mit Kontrollleuchte für Höchsttemperatur 3. TFT-
Display 4. Digitale Kraftstoffanzeige (das Dreieck auf der linken Seite des Symbols gibt an, auf welcher Seite des Fahrzeugs sich
der Kraftstoffeinfüllstutzen befindet) 5. Tachometer (Geschwindigkeitsanzeige)
Neben den Unterschieden, die sich auf das Display beziehen, kann die Instrumentafel auch kleine Unterschiede in bezug auf die
Version oder des Zielmarkts des Fahrzeugs vorweisen.
4505026S0011EM
43

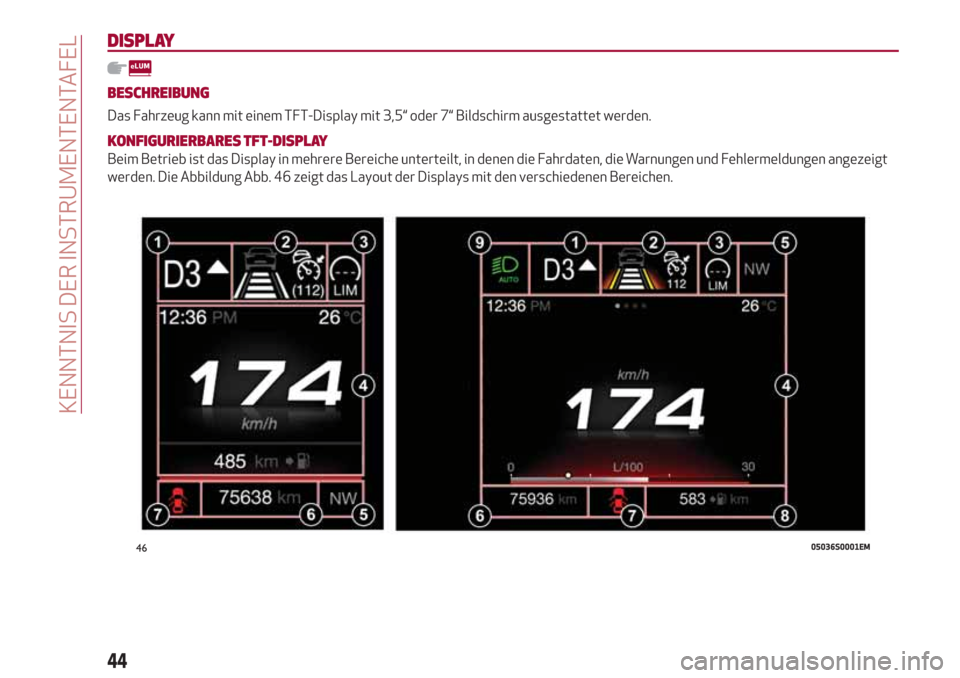

DISPLAY
BESCHREIBUNG
Das Fahrzeug kann mit einem TFT-Display mit 3,5“ oder 7“ Bildschirm ausgestattet werden.
KONFIGURIERBARES TFT-DISPLAY
Beim Betrieb ist das Display in mehrere Bereiche unterteilt, in denen die Fahrdaten, die Warnungen und Fehlermeldungen angezeigt
werden. Die Abbildung Abb. 46 zeigt das Layout der Displays mit den verschiedenen Bereichen.
4605036S0001EM
44
KENNTNIS DER INSTRUMENTENTAFEL

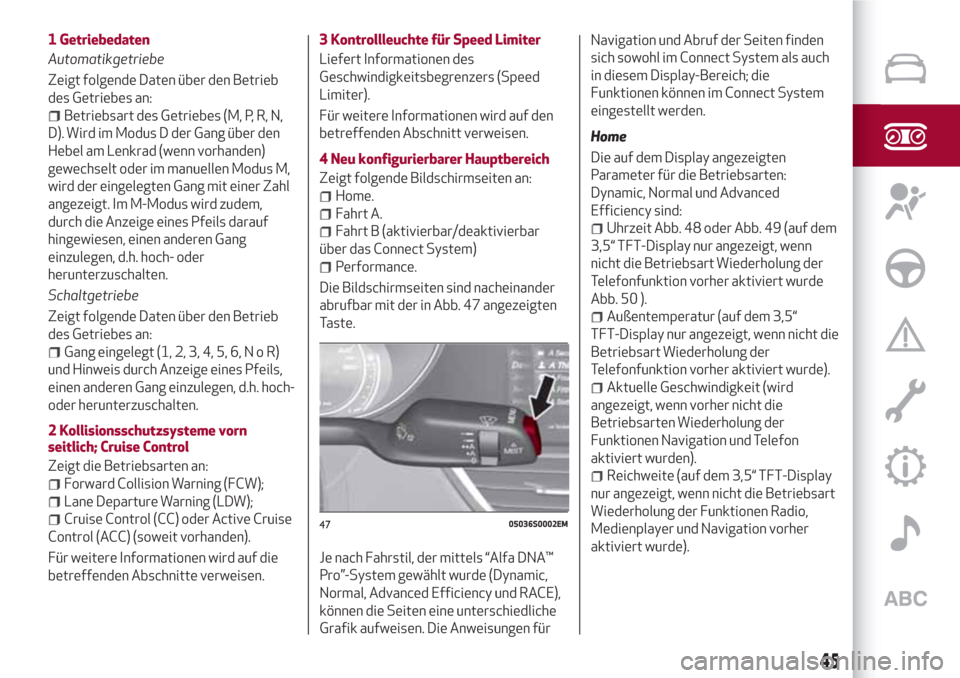

1 Getriebedaten
Automatikgetriebe
Zeigt folgende Daten über den Betrieb
des Getriebes an:
Betriebsart des Getriebes (M, P, R, N,
D). Wird im Modus D der Gang über den
Hebel am Lenkrad (wenn vorhanden)
gewechselt oder im manuellen Modus M,
wird der eingelegten Gang mit einer Zahl
angezeigt. Im M-Modus wird zudem,
durch die Anzeige eines Pfeils darauf
hingewiesen, einen anderen Gang
einzulegen, d.h. hoch- oder
herunterzuschalten.
Schaltgetriebe
Zeigt folgende Daten über den Betrieb
des Getriebes an:
Gang eingelegt (1, 2, 3, 4, 5, 6,NoR)
und Hinweis durch Anzeige eines Pfeils,
einen anderen Gang einzulegen, d.h. hoch-
oder herunterzuschalten.
2 Kollisionsschutzsysteme vorn
seitlich; Cruise Control
Zeigt die Betriebsarten an:
Forward Collision Warning (FCW);
Lane Departure Warning (LDW);
Cruise Control (CC) oder Active Cruise
Control (ACC) (soweit vorhanden).
Für weitere Informationen wird auf die
betreffenden Abschnitte verweisen.3 Kontrollleuchte für Speed Limiter
Liefert Informationen des
Geschwindigkeitsbegrenzers (Speed
Limiter).
Für weitere Informationen wird auf den
betreffenden Abschnitt verweisen.
4 Neu konfigurierbarer Hauptbereich
Zeigt folgende Bildschirmseiten an:
Home.
Fahrt A.
Fahrt B (aktivierbar/deaktivierbar
über das Connect System)
Performance.
Die Bildschirmseiten sind nacheinander
abrufbar mit der in Abb. 47 angezeigten
Taste.
Je nach Fahrstil, der mittels “Alfa DNA™
Pro”-System gewählt wurde (Dynamic,
Normal, Advanced Efficiency und RACE),
können die Seiten eine unterschiedliche
Grafik aufweisen. Die Anweisungen fürNavigation und Abruf der Seiten finden
sich sowohl im Connect System als auch
in diesem Display-Bereich; die
Funktionen können im Connect System
eingestellt werden.
Home
Die auf dem Display angezeigten
Parameter für die Betriebsarten:
Dynamic, Normal und Advanced
Efficiency sind:
Uhrzeit Abb. 48 oder Abb. 49 (auf dem
3,5“ TFT-Display nur angezeigt, wenn
nicht die Betriebsart Wiederholung der
Telefonfunktion vorher aktiviert wurde
Abb. 50 ).
Außentemperatur (auf dem 3,5“
TFT-Display nur angezeigt, wenn nicht die
Betriebsart Wiederholung der
Telefonfunktion vorher aktiviert wurde).
Aktuelle Geschwindigkeit (wird
angezeigt, wenn vorher nicht die
Betriebsarten Wiederholung der
Funktionen Navigation und Telefon
aktiviert wurden).
Reichweite (auf dem 3,5“ TFT-Display
nur angezeigt, wenn nicht die Betriebsart
Wiederholung der Funktionen Radio,
Medienplayer und Navigation vorher
aktiviert wurde).
4705036S0002EM
45

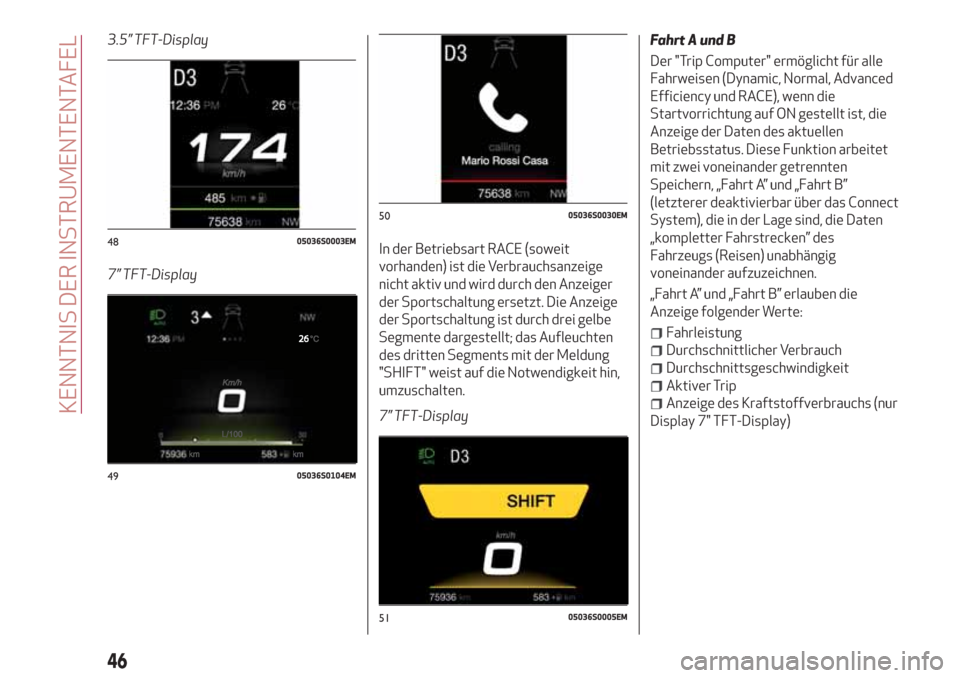

3.5” TFT-Display
7” TFT-DisplayIn der Betriebsart RACE (soweit
vorhanden) ist die Verbrauchsanzeige
nicht aktiv und wird durch den Anzeiger
der Sportschaltung ersetzt. Die Anzeige
der Sportschaltung ist durch drei gelbe
Segmente dargestellt; das Aufleuchten
des dritten Segments mit der Meldung
"SHIFT" weist auf die Notwendigkeit hin,
umzuschalten.
7” TFT-DisplayFahrt A und B
Der "Trip Computer" ermöglicht für alle
Fahrweisen (Dynamic, Normal, Advanced
Efficiency und RACE), wenn die
Startvorrichtung auf ON gestellt ist, die
Anzeige der Daten des aktuellen
Betriebsstatus. Diese Funktion arbeitet
mit zwei voneinander getrennten
Speichern, „Fahrt A” und „Fahrt B”
(letzterer deaktivierbar über das Connect
System), die in der Lage sind, die Daten
„kompletter Fahrstrecken” des
Fahrzeugs (Reisen) unabhängig
voneinander aufzuzeichnen.
„Fahrt A” und „Fahrt B” erlauben die
Anzeige folgender Werte:
Fahrleistung
Durchschnittlicher Verbrauch
Durchschnittsgeschwindigkeit
Aktiver Trip
Anzeige des Kraftstoffverbrauchs (nur
Display 7" TFT-Display)
4805036S0003EM
4905036S0104EM
5005036S0030EM
5105036S0005EM
46
KENNTNIS DER INSTRUMENTENTAFEL

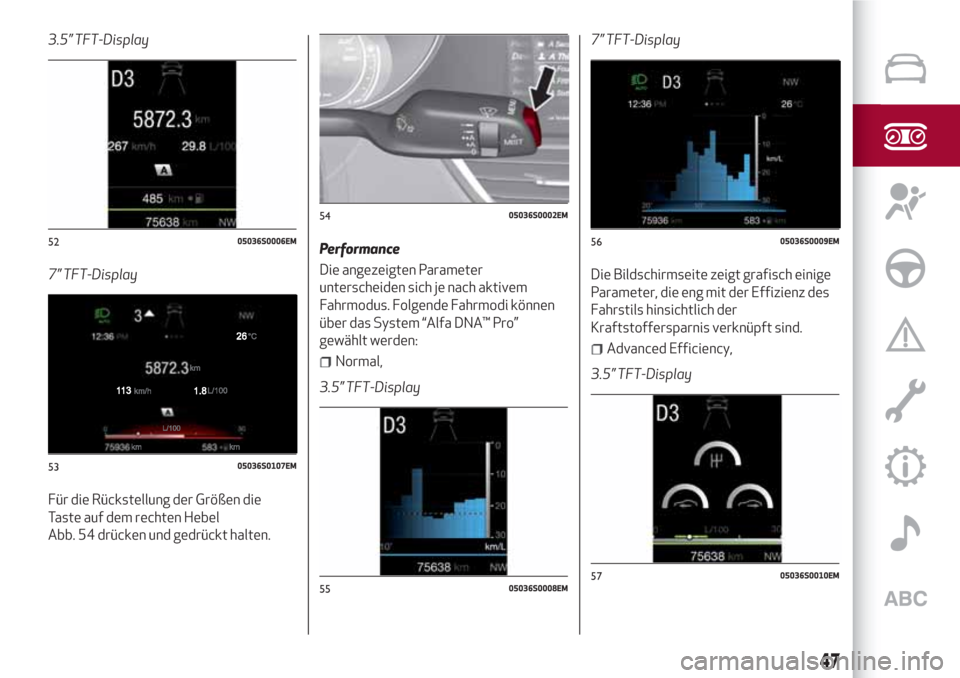

3.5” TFT-Display
7” TFT-Display
Für die Rückstellung der Größen die
Taste auf dem rechten Hebel
Abb. 54 drücken und gedrückt halten.Performance
Die angezeigten Parameter
unterscheiden sich je nach aktivem
Fahrmodus. Folgende Fahrmodi können
über das System “Alfa DNA™ Pro”
gewählt werden:
Normal,
3.5” TFT-Display7” TFT-Display
Die Bildschirmseite zeigt grafisch einige
Parameter, die eng mit der Effizienz des
Fahrstils hinsichtlich der
Kraftstoffersparnis verknüpft sind.Advanced Efficiency,
3.5” TFT-Display
5205036S0006EM
5305036S0107EM
5405036S0002EM
5505036S0008EM
5605036S0009EM
5705036S0010EM
47

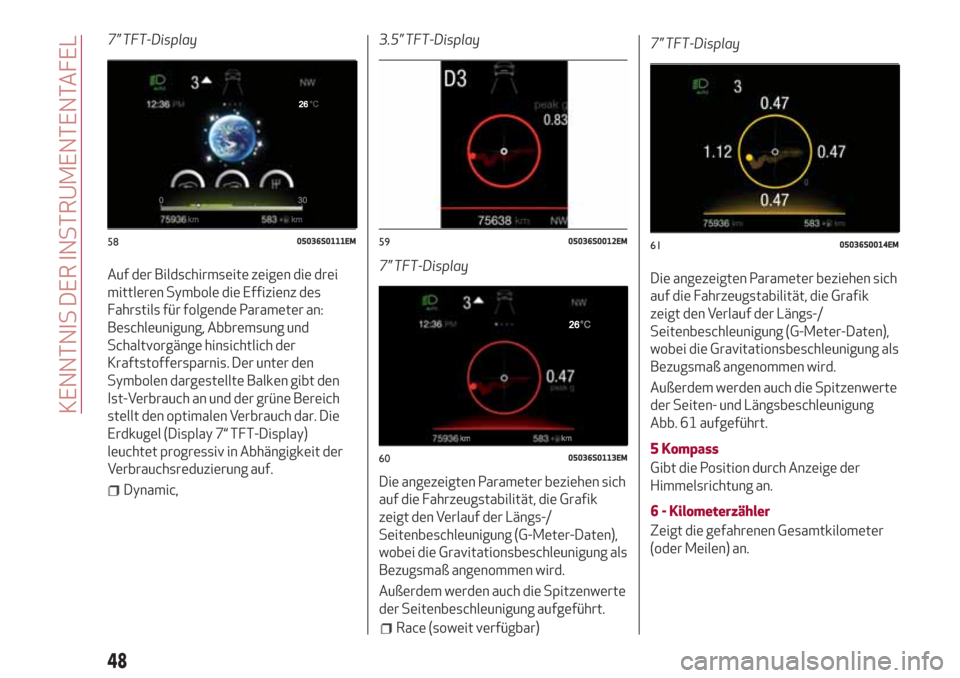

7” TFT-Display
Auf der Bildschirmseite zeigen die drei
mittleren Symbole die Effizienz des
Fahrstils für folgende Parameter an:
Beschleunigung, Abbremsung und
Schaltvorgänge hinsichtlich der
Kraftstoffersparnis. Der unter den
Symbolen dargestellte Balken gibt den
Ist-Verbrauch an und der grüne Bereich
stellt den optimalen Verbrauch dar. Die
Erdkugel (Display 7“ TFT-Display)
leuchtet progressiv in Abhängigkeit der
Verbrauchsreduzierung auf.
Dynamic,3.5” TFT-Display
7” TFT-Display
Die angezeigten Parameter beziehen sich
auf die Fahrzeugstabilität, die Grafik
zeigt den Verlauf der Längs-/
Seitenbeschleunigung (G-Meter-Daten),
wobei die Gravitationsbeschleunigung als
Bezugsmaß angenommen wird.
Außerdem werden auch die Spitzenwerte
der Seitenbeschleunigung aufgeführt.
Race (soweit verfügbar)7” TFT-Display
Die angezeigten Parameter beziehen sich
auf die Fahrzeugstabilität, die Grafik
zeigt den Verlauf der Längs-/
Seitenbeschleunigung (G-Meter-Daten),
wobei die Gravitationsbeschleunigung als
Bezugsmaß angenommen wird.
Außerdem werden auch die Spitzenwerte
der Seiten- und Längsbeschleunigung
Abb. 61 aufgeführt.
5 Kompass
Gibt die Position durch Anzeige der
Himmelsrichtung an.
6 - Kilometerzähler
Zeigt die gefahrenen Gesamtkilometer
(oder Meilen) an.
5805036S0111EM5905036S0012EM
6005036S0113EM
6105036S0014EM
48
