Alfa Romeo Giulia 2017 Handleiding (in Dutch)
Manufacturer: ALFA ROMEO, Model Year: 2017, Model line: Giulia, Model: Alfa Romeo Giulia 2017Pages: 232, PDF Size: 3.89 MB

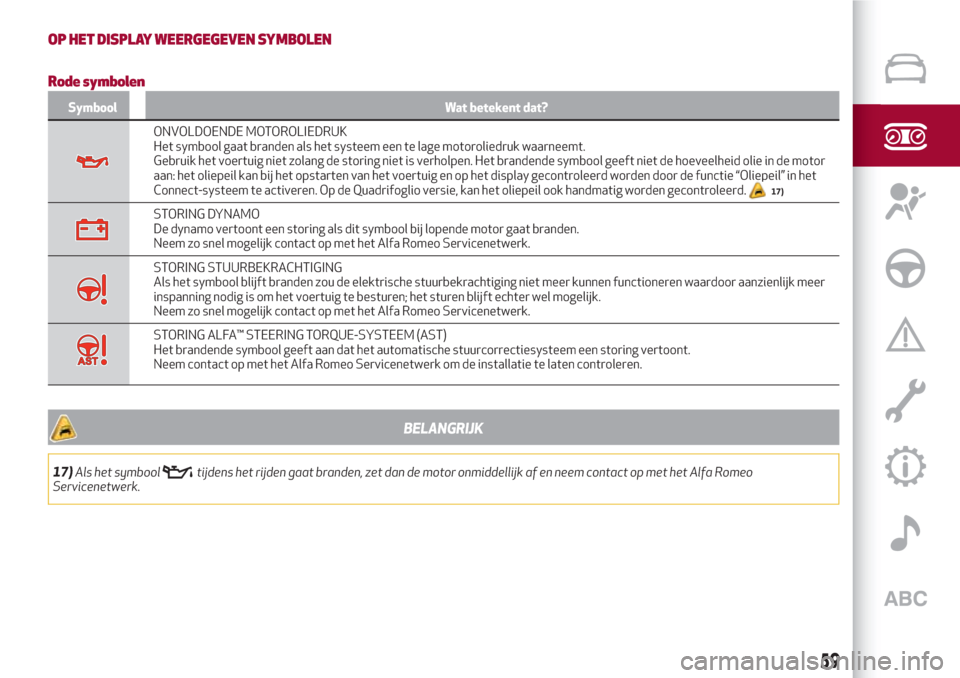

Page 61 of 232

OP HET DISPLAY WEERGEGEVEN SYMBOLEN
Rode symbolen
Symbool Wat betekent dat?
ONVOLDOENDE MOTOROLIEDRUK
Het symbool gaat branden als het systeem een te lage motoroliedruk waarneemt.
Gebruik het voertuig niet zolang de storing niet is verholpen. Het brandende symbool geeft niet de hoeveelheid olie in de motor
aan: het oliepeil kan bij het opstarten van het voertuig en op het display gecontroleerd worden door de functie “Oliepeil” in het
Connect-systeem te activeren. Op de Quadrifoglio versie, kan het oliepeil ook handmatig worden gecontroleerd.
17)
STORING DYNAMO
De dynamo vertoont een storing als dit symbool bij lopende motor gaat branden.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
STORING STUURBEKRACHTIGING
Als het symbool blijft branden zou de elektrische stuurbekrachtiging niet meer kunnen functioneren waardoor aanzienlijk meer
inspanning nodig is om het voertuig te besturen; het sturen blijft echter wel mogelijk.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
STORING ALFA™ STEERING TORQUE-SYSTEEM (AST)
Het brandende symbool geeft aan dat het automatische stuurcorrectiesysteem een storing vertoont.
Neem contact op met het Alfa Romeo Servicenetwerk om de installatie te laten controleren.
BELANGRIJK
17)Als het symbooltijdens het rijden gaat branden, zet dan de motor onmiddellijk af en neem contact op met het Alfa Romeo
Servicenetwerk.
59

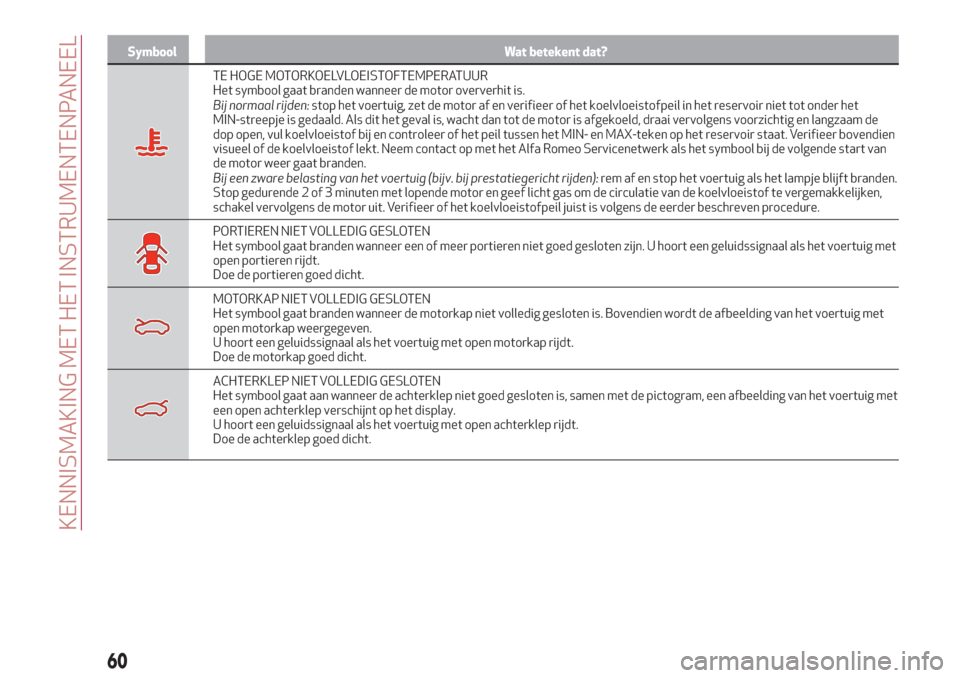

Page 62 of 232

Symbool Wat betekent dat?
TE HOGE MOTORKOELVLOEISTOFTEMPERATUUR
Het symbool gaat branden wanneer de motor oververhit is.
Bij normaal rijden:stop het voertuig, zet de motor af en verifieer of het koelvloeistofpeil in het reservoir niet tot onder het
MIN-streepje is gedaald. Als dit het geval is, wacht dan tot de motor is afgekoeld, draai vervolgens voorzichtig en langzaam de
dop open, vul koelvloeistof bij en controleer of het peil tussen het MIN- en MAX-teken op het reservoir staat. Verifieer bovendien
visueel of de koelvloeistof lekt. Neem contact op met het Alfa Romeo Servicenetwerk als het symbool bij de volgende start van
de motor weer gaat branden.
Bij een zware belasting van het voertuig (bijv. bij prestatiegericht rijden):rem af en stop het voertuig als het lampje blijft branden.
Stop gedurende 2 of 3 minuten met lopende motor en geef licht gas om de circulatie van de koelvloeistof te vergemakkelijken,
schakel vervolgens de motor uit. Verifieer of het koelvloeistofpeil juist is volgens de eerder beschreven procedure.
PORTIEREN NIET VOLLEDIG GESLOTEN
Het symbool gaat branden wanneer een of meer portieren niet goed gesloten zijn. U hoort een geluidssignaal als het voertuig met
open portieren rijdt.
Doe de portieren goed dicht.
MOTORKAP NIET VOLLEDIG GESLOTEN
Het symbool gaat branden wanneer de motorkap niet volledig gesloten is. Bovendien wordt de afbeelding van het voertuig met
open motorkap weergegeven.
U hoort een geluidssignaal als het voertuig met open motorkap rijdt.
Doe de motorkap goed dicht.
ACHTERKLEP NIET VOLLEDIG GESLOTEN
Het symbool gaat aan wanneer de achterklep niet goed gesloten is, samen met de pictogram, een afbeelding van het voertuig met
een open achterklep verschijnt op het display.
U hoort een geluidssignaal als het voertuig met open achterklep rijdt.
Doe de achterklep goed dicht.
60
KENNISMAKING MET HET INSTRUMENTENPANEEL

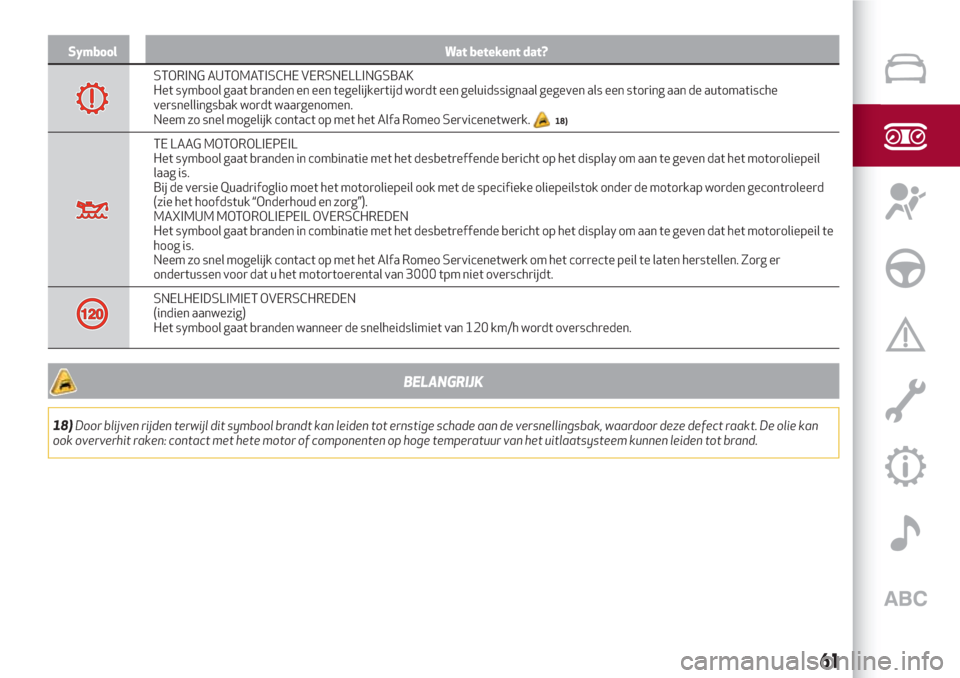

Page 63 of 232

Symbool Wat betekent dat?
STORING AUTOMATISCHE VERSNELLINGSBAK
Het symbool gaat branden en een tegelijkertijd wordt een geluidssignaal gegeven als een storing aan de automatische
versnellingsbak wordt waargenomen.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
18)
TE LAAG MOTOROLIEPEIL
Het symbool gaat branden in combinatie met het desbetreffende bericht op het display om aan te geven dat het motoroliepeil
laag is.
Bij de versie Quadrifoglio moet het motoroliepeil ook met de specifieke oliepeilstok onder de motorkap worden gecontroleerd
(zie het hoofdstuk “Onderhoud en zorg”).
MAXIMUM MOTOROLIEPEIL OVERSCHREDEN
Het symbool gaat branden in combinatie met het desbetreffende bericht op het display om aan te geven dat het motoroliepeil te
hoog is.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk om het correcte peil te laten herstellen. Zorg er
ondertussen voor dat u het motortoerental van 3000 tpm niet overschrijdt.
SNELHEIDSLIMIET OVERSCHREDEN
(indien aanwezig)
Het symbool gaat branden wanneer de snelheidslimiet van 120 km/h wordt overschreden.
BELANGRIJK
18)Door blijven rijden terwijl dit symbool brandt kan leiden tot ernstige schade aan de versnellingsbak, waardoor deze defect raakt. De olie kan
ook oververhit raken: contact met hete motor of componenten op hoge temperatuur van het uitlaatsysteem kunnen leiden tot brand.
61

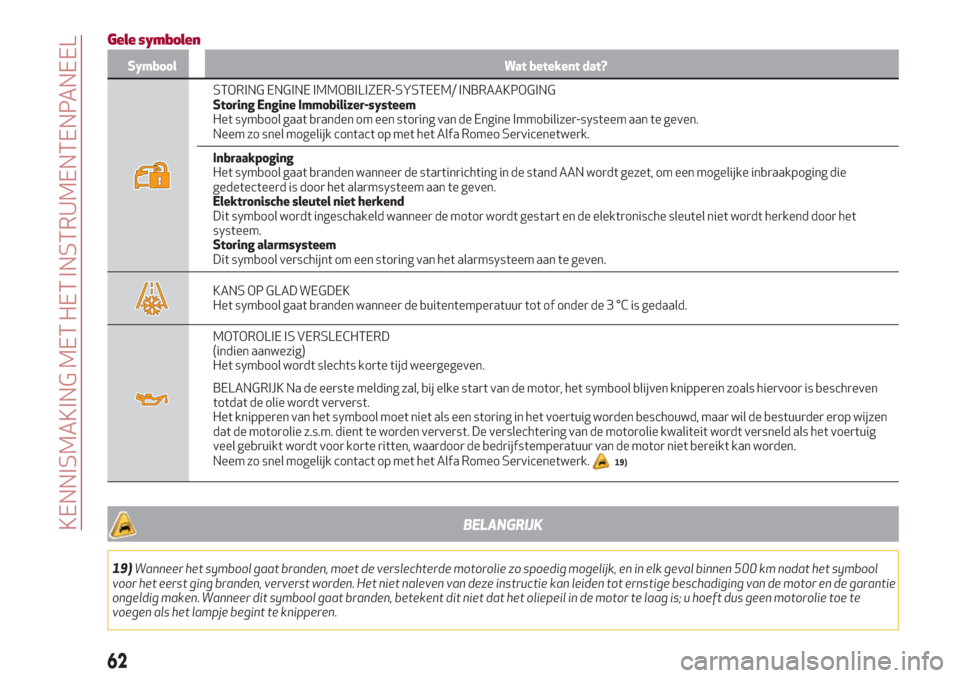

Page 64 of 232

Gele symbolen
Symbool Wat betekent dat?
STORING ENGINE IMMOBILIZER-SYSTEEM/ INBRAAKPOGING
Storing Engine Immobilizer-systeem
Het symbool gaat branden om een storing van de Engine Immobilizer-systeem aan te geven.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
Inbraakpoging
Het symbool gaat branden wanneer de startinrichting in de stand AAN wordt gezet, om een mogelijke inbraakpoging die
gedetecteerd is door het alarmsysteem aan te geven.
Elektronische sleutel niet herkend
Dit symbool wordt ingeschakeld wanneer de motor wordt gestart en de elektronische sleutel niet wordt herkend door het
systeem.
Storing alarmsysteem
Dit symbool verschijnt om een storing van het alarmsysteem aan te geven.
KANS OP GLAD WEGDEK
Het symbool gaat branden wanneer de buitentemperatuur tot of onder de 3 °C is gedaald.
MOTOROLIE IS VERSLECHTERD
(indien aanwezig)
Het symbool wordt slechts korte tijd weergegeven.
BELANGRIJK Na de eerste melding zal, bij elke start van de motor, het symbool blijven knipperen zoals hiervoor is beschreven
totdat de olie wordt ververst.
Het knipperen van het symbool moet niet als een storing in het voertuig worden beschouwd, maar wil de bestuurder erop wijzen
dat de motorolie z.s.m. dient te worden ververst. De verslechtering van de motorolie kwaliteit wordt versneld als het voertuig
veel gebruikt wordt voor korte ritten, waardoor de bedrijfstemperatuur van de motor niet bereikt kan worden.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
19)
BELANGRIJK
19)Wanneer het symbool gaat branden, moet de verslechterde motorolie zo spoedig mogelijk, en in elk geval binnen 500 km nadat het symbool
voor het eerst ging branden, ververst worden. Het niet naleven van deze instructie kan leiden tot ernstige beschadiging van de motor en de garantie
ongeldig maken. Wanneer dit symbool gaat branden, betekent dit niet dat het oliepeil in de motor te laag is; u hoeft dus geen motorolie toe te
voegen als het lampje begint te knipperen.
62
KENNISMAKING MET HET INSTRUMENTENPANEEL

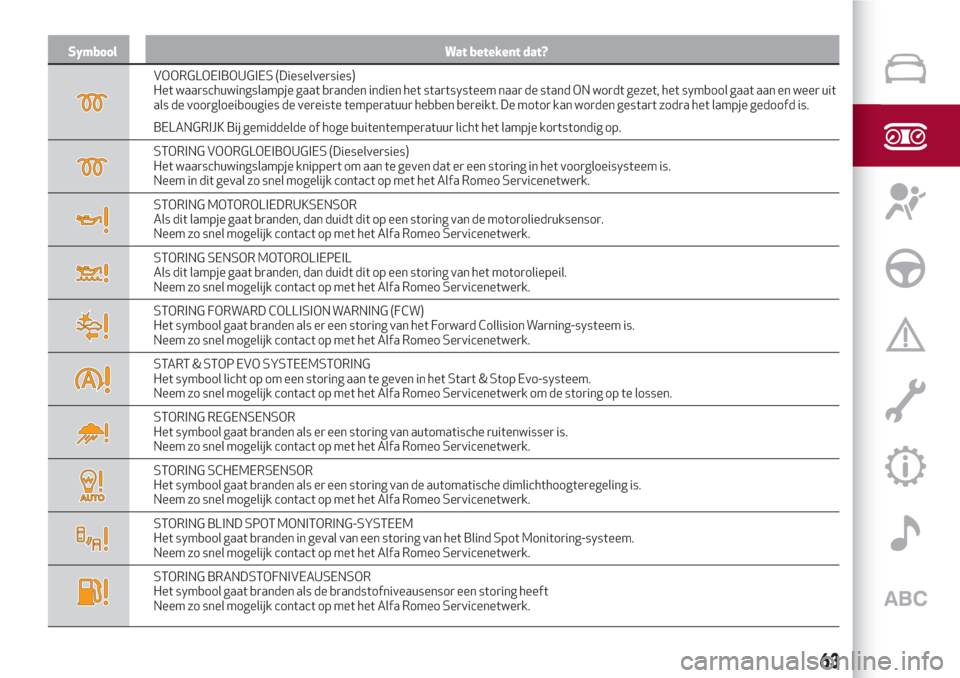

Page 65 of 232

Symbool Wat betekent dat?
VOORGLOEIBOUGIES (Dieselversies)
Het waarschuwingslampje gaat branden indien het startsysteem naar de stand ON wordt gezet, het symbool gaat aan en weer uit
als de voorgloeibougies de vereiste temperatuur hebben bereikt. De motor kan worden gestart zodra het lampje gedoofd is.
BELANGRIJK Bij gemiddelde of hoge buitentemperatuur licht het lampje kortstondig op.
STORING VOORGLOEIBOUGIES (Dieselversies)
Het waarschuwingslampje knippert om aan te geven dat er een storing in het voorgloeisysteem is.
Neem in dit geval zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
STORING MOTOROLIEDRUKSENSOR
Als dit lampje gaat branden, dan duidt dit op een storing van de motoroliedruksensor.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
STORING SENSOR MOTOROLIEPEIL
Als dit lampje gaat branden, dan duidt dit op een storing van het motoroliepeil.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
STORING FORWARD COLLISION WARNING (FCW)
Het symbool gaat branden als er een storing van het Forward Collision Warning-systeem is.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
START & STOP EVO SYSTEEMSTORING
Het symbool licht op om een storing aan te geven in het Start & Stop Evo-systeem.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk om de storing op te lossen.
STORING REGENSENSOR
Het symbool gaat branden als er een storing van automatische ruitenwisser is.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
STORING SCHEMERSENSOR
Het symbool gaat branden als er een storing van de automatische dimlichthoogteregeling is.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
STORING BLIND SPOT MONITORING-SYSTEEM
Het symbool gaat branden in geval van een storing van het Blind Spot Monitoring-systeem.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
STORING BRANDSTOFNIVEAUSENSOR
Het symbool gaat branden als de brandstofniveausensor een storing heeft
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
63

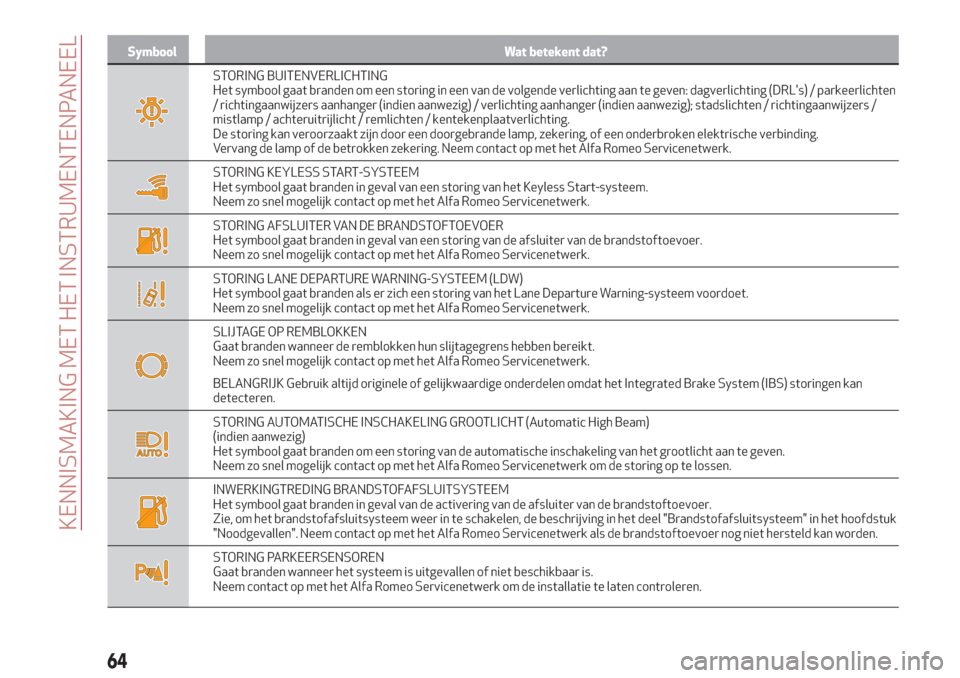

Page 66 of 232

Symbool Wat betekent dat?
STORING BUITENVERLICHTING
Het symbool gaat branden om een storing in een van de volgende verlichting aan te geven: dagverlichting (DRL's) / parkeerlichten
/ richtingaanwijzers aanhanger (indien aanwezig) / verlichting aanhanger (indien aanwezig); stadslichten / richtingaanwijzers /
mistlamp / achteruitrijlicht / remlichten / kentekenplaatverlichting.
De storing kan veroorzaakt zijn door een doorgebrande lamp, zekering, of een onderbroken elektrische verbinding.
Vervang de lamp of de betrokken zekering. Neem contact op met het Alfa Romeo Servicenetwerk.
STORING KEYLESS START-SYSTEEM
Het symbool gaat branden in geval van een storing van het Keyless Start-systeem.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
STORING AFSLUITER VAN DE BRANDSTOFTOEVOER
Het symbool gaat branden in geval van een storing van de afsluiter van de brandstoftoevoer.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
STORING LANE DEPARTURE WARNING-SYSTEEM (LDW)
Het symbool gaat branden als er zich een storing van het Lane Departure Warning-systeem voordoet.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
SLIJTAGE OP REMBLOKKEN
Gaat branden wanneer de remblokken hun slijtagegrens hebben bereikt.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
BELANGRIJK Gebruik altijd originele of gelijkwaardige onderdelen omdat het Integrated Brake System (IBS) storingen kan
detecteren.
STORING AUTOMATISCHE INSCHAKELING GROOTLICHT (Automatic High Beam)
(indien aanwezig)
Het symbool gaat branden om een storing van de automatische inschakeling van het grootlicht aan te geven.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk om de storing op te lossen.
INWERKINGTREDING BRANDSTOFAFSLUITSYSTEEM
Het symbool gaat branden in geval van de activering van de afsluiter van de brandstoftoevoer.
Zie, om het brandstofafsluitsysteem weer in te schakelen, de beschrijving in het deel "Brandstofafsluitsysteem" in het hoofdstuk
"Noodgevallen". Neem contact op met het Alfa Romeo Servicenetwerk als de brandstoftoevoer nog niet hersteld kan worden.
STORING PARKEERSENSOREN
Gaat branden wanneer het systeem is uitgevallen of niet beschikbaar is.
Neem contact op met het Alfa Romeo Servicenetwerk om de installatie te laten controleren.
64
KENNISMAKING MET HET INSTRUMENTENPANEEL

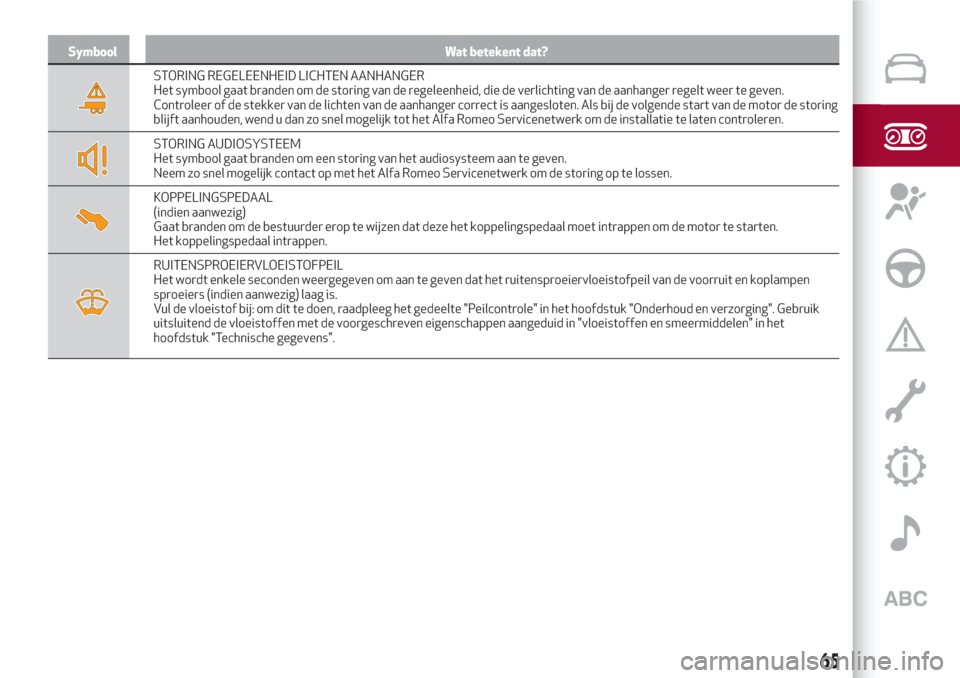

Page 67 of 232

Symbool Wat betekent dat?
STORING REGELEENHEID LICHTEN AANHANGER
Het symbool gaat branden om de storing van de regeleenheid, die de verlichting van de aanhanger regelt weer te geven.
Controleer of de stekker van de lichten van de aanhanger correct is aangesloten. Als bij de volgende start van de motor de storing
blijft aanhouden, wend u dan zo snel mogelijk tot het Alfa Romeo Servicenetwerk om de installatie te laten controleren.
STORING AUDIOSYSTEEM
Het symbool gaat branden om een storing van het audiosysteem aan te geven.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk om de storing op te lossen.
KOPPELINGSPEDAAL
(indien aanwezig)
Gaat branden om de bestuurder erop te wijzen dat deze het koppelingspedaal moet intrappen om de motor te starten.
Het koppelingspedaal intrappen.
RUITENSPROEIERVLOEISTOFPEIL
Het wordt enkele seconden weergegeven om aan te geven dat het ruitensproeiervloeistofpeil van de voorruit en koplampen
sproeiers (indien aanwezig) laag is.
Vul de vloeistof bij: om dit te doen, raadpleeg het gedeelte "Peilcontrole" in het hoofdstuk "Onderhoud en verzorging". Gebruik
uitsluitend de vloeistoffen met de voorgeschreven eigenschappen aangeduid in "vloeistoffen en smeermiddelen" in het
hoofdstuk "Technische gegevens".
65

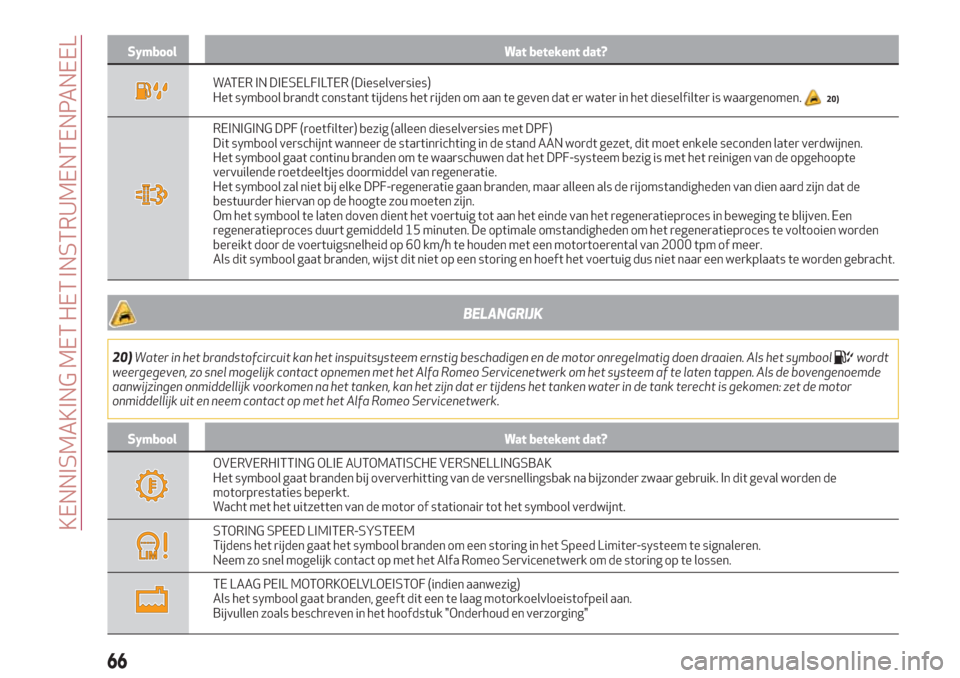

Page 68 of 232

Symbool Wat betekent dat?
WATER IN DIESELFILTER (Dieselversies)
Het symbool brandt constant tijdens het rijden om aan te geven dat er water in het dieselfilter is waargenomen.20)
REINIGING DPF (roetfilter) bezig (alleen dieselversies met DPF)
Dit symbool verschijnt wanneer de startinrichting in de stand AAN wordt gezet, dit moet enkele seconden later verdwijnen.
Het symbool gaat continu branden om te waarschuwen dat het DPF-systeem bezig is met het reinigen van de opgehoopte
vervuilende roetdeeltjes doormiddel van regeneratie.
Het symbool zal niet bij elke DPF-regeneratie gaan branden, maar alleen als de rijomstandigheden van dien aard zijn dat de
bestuurder hiervan op de hoogte zou moeten zijn.
Om het symbool te laten doven dient het voertuig tot aan het einde van het regeneratieproces in beweging te blijven. Een
regeneratieproces duurt gemiddeld 15 minuten. De optimale omstandigheden om het regeneratieproces te voltooien worden
bereikt door de voertuigsnelheid op 60 km/h te houden met een motortoerental van 2000 tpm of meer.
Als dit symbool gaat branden, wijst dit niet op een storing en hoeft het voertuig dus niet naar een werkplaats te worden gebracht.
BELANGRIJK
20)Water in het brandstofcircuit kan het inspuitsysteem ernstig beschadigen en de motor onregelmatig doen draaien. Als het symboolwordt
weergegeven, zo snel mogelijk contact opnemen met het Alfa Romeo Servicenetwerk om het systeem af te laten tappen. Als de bovengenoemde
aanwijzingen onmiddellijk voorkomen na het tanken, kan het zijn dat er tijdens het tanken water in de tank terecht is gekomen: zet de motor
onmiddellijk uit en neem contact op met het Alfa Romeo Servicenetwerk.
Symbool Wat betekent dat?
OVERVERHITTING OLIE AUTOMATISCHE VERSNELLINGSBAK
Het symbool gaat branden bij oververhitting van de versnellingsbak na bijzonder zwaar gebruik. In dit geval worden de
motorprestaties beperkt.
Wacht met het uitzetten van de motor of stationair tot het symbool verdwijnt.
STORING SPEED LIMITER-SYSTEEM
Tijdens het rijden gaat het symbool branden om een storing in het Speed Limiter-systeem te signaleren.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk om de storing op te lossen.
TE LAAG PEIL MOTORKOELVLOEISTOF (indien aanwezig)
Als het symbool gaat branden, geeft dit een te laag motorkoelvloeistofpeil aan.
Bijvullen zoals beschreven in het hoofdstuk "Onderhoud en verzorging"
66
KENNISMAKING MET HET INSTRUMENTENPANEEL

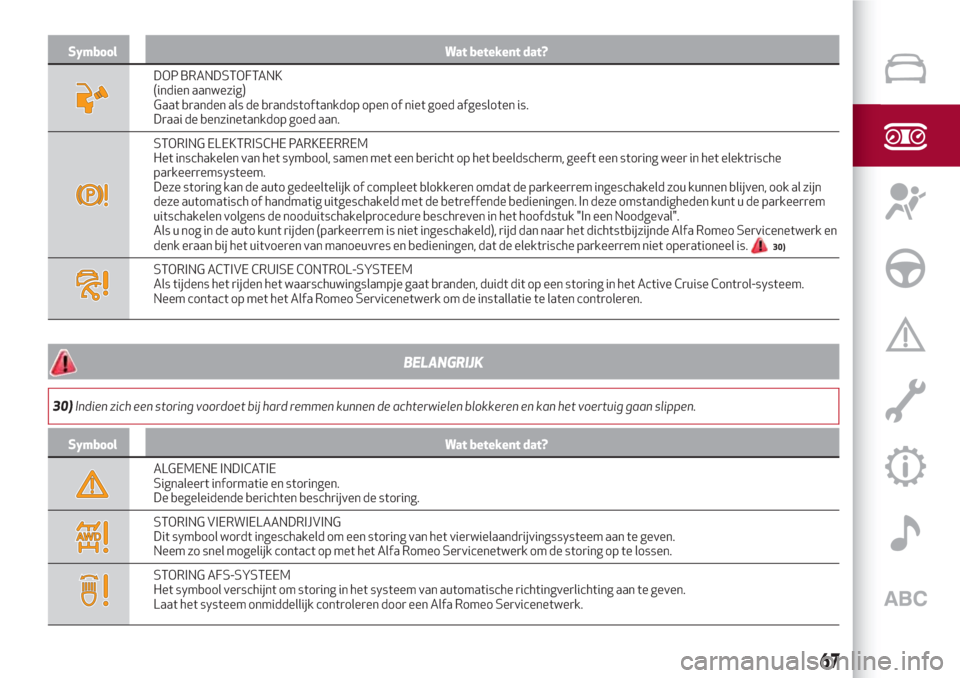

Page 69 of 232

Symbool Wat betekent dat?
DOP BRANDSTOFTANK
(indien aanwezig)
Gaat branden als de brandstoftankdop open of niet goed afgesloten is.
Draai de benzinetankdop goed aan.
STORING ELEKTRISCHE PARKEERREM
Het inschakelen van het symbool, samen met een bericht op het beeldscherm, geeft een storing weer in het elektrische
parkeerremsysteem.
Deze storing kan de auto gedeeltelijk of compleet blokkeren omdat de parkeerrem ingeschakeld zou kunnen blijven, ook al zijn
deze automatisch of handmatig uitgeschakeld met de betreffende bedieningen. In deze omstandigheden kunt u de parkeerrem
uitschakelen volgens de nooduitschakelprocedure beschreven in het hoofdstuk "In een Noodgeval".
Als u nog in de auto kunt rijden (parkeerrem is niet ingeschakeld), rijd dan naar het dichtstbijzijnde Alfa Romeo Servicenetwerk en
denk eraan bij het uitvoeren van manoeuvres en bedieningen, dat de elektrische parkeerrem niet operationeel is.
30)
STORING ACTIVE CRUISE CONTROL-SYSTEEM
Als tijdens het rijden het waarschuwingslampje gaat branden, duidt dit op een storing in het Active Cruise Control-systeem.
Neem contact op met het Alfa Romeo Servicenetwerk om de installatie te laten controleren.
BELANGRIJK
30)Indien zich een storing voordoet bij hard remmen kunnen de achterwielen blokkeren en kan het voertuig gaan slippen.
Symbool Wat betekent dat?
ALGEMENE INDICATIE
Signaleert informatie en storingen.
De begeleidende berichten beschrijven de storing.
STORING VIERWIELAANDRIJVING
Dit symbool wordt ingeschakeld om een storing van het vierwielaandrijvingssysteem aan te geven.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk om de storing op te lossen.
STORING AFS-SYSTEEM
Het symbool verschijnt om storing in het systeem van automatische richtingverlichting aan te geven.
Laat het systeem onmiddellijk controleren door een Alfa Romeo Servicenetwerk.
67

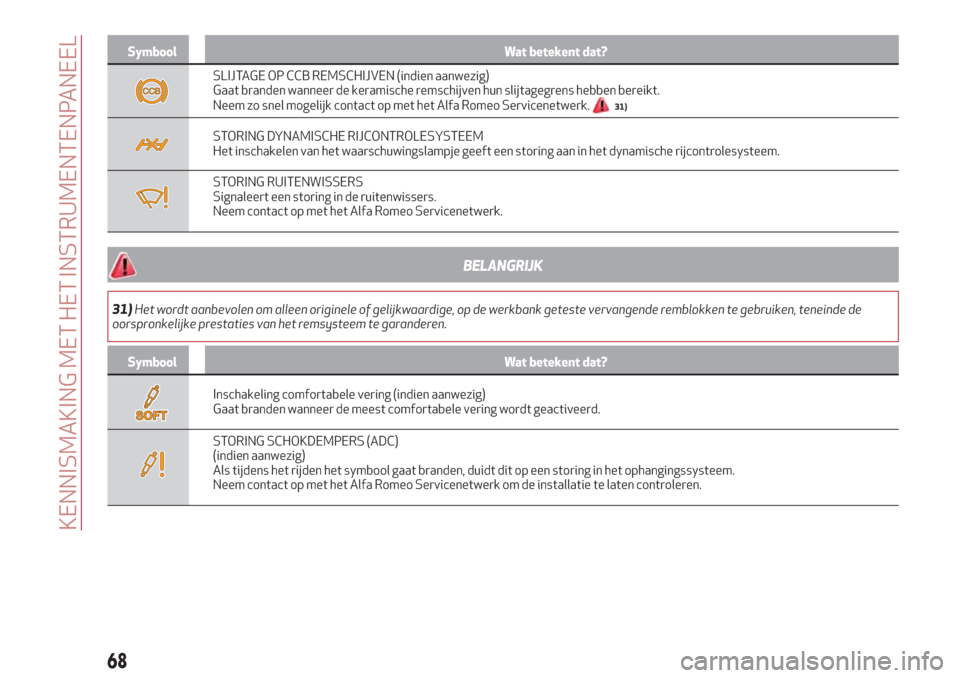

Page 70 of 232

Symbool Wat betekent dat?
SLIJTAGE OP CCB REMSCHIJVEN (indien aanwezig)
Gaat branden wanneer de keramische remschijven hun slijtagegrens hebben bereikt.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
31)
STORING DYNAMISCHE RIJCONTROLESYSTEEM
Het inschakelen van het waarschuwingslampje geeft een storing aan in het dynamische rijcontrolesysteem.
STORING RUITENWISSERS
Signaleert een storing in de ruitenwissers.
Neem contact op met het Alfa Romeo Servicenetwerk.
BELANGRIJK
31)Het wordt aanbevolen om alleen originele of gelijkwaardige, op de werkbank geteste vervangende remblokken te gebruiken, teneinde de
oorspronkelijke prestaties van het remsysteem te garanderen.
Symbool Wat betekent dat?
Inschakeling comfortabele vering (indien aanwezig)
Gaat branden wanneer de meest comfortabele vering wordt geactiveerd.
STORING SCHOKDEMPERS (ADC)
(indien aanwezig)
Als tijdens het rijden het symbool gaat branden, duidt dit op een storing in het ophangingssysteem.
Neem contact op met het Alfa Romeo Servicenetwerk om de installatie te laten controleren.
68
KENNISMAKING MET HET INSTRUMENTENPANEEL
