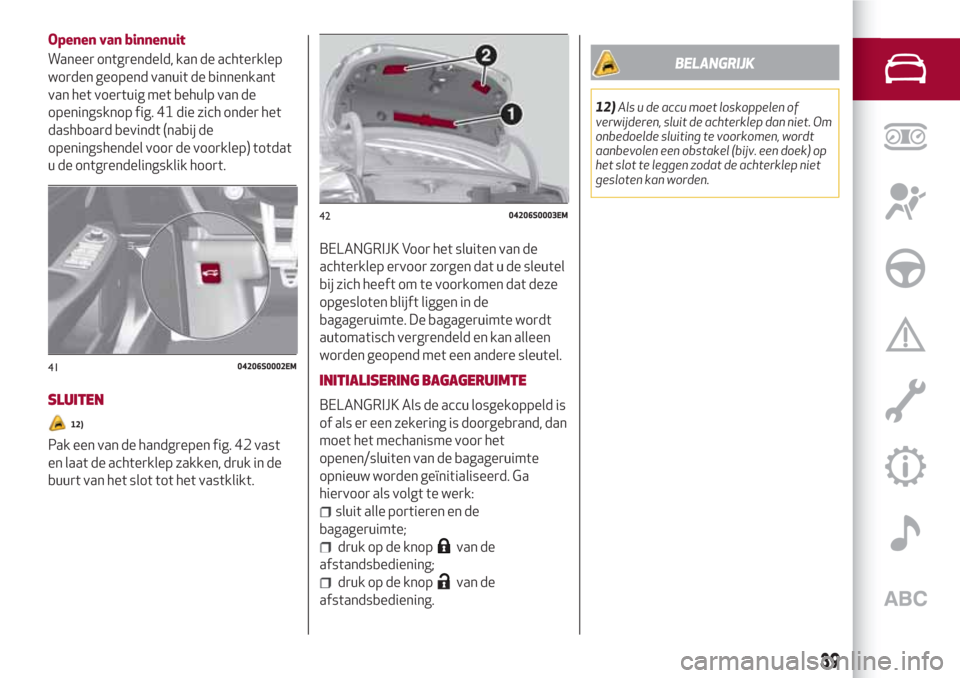

Page 41 of 232
Openen van binnenuit
Waneer ontgrendeld, kan de achterklep
worden geopend vanuit de binnenkant
van het voertuig met behulp van de
openingsknop fig. 41 die zich onder het
dashboard bevindt (nabij de
openingshendel voor de voorklep) totdat
u de ontgrendelingsklik hoort.
SLUITEN
12)
Pak een van de handgrepen fig. 42 vast
en laat de achterklep zakken, druk in de
buurt van het slot tot het vastklikt.
BELANGRIJK Voor het sluiten van de
achterklep ervoor zorgen dat u de sleutel
bij zich heeft om te voorkomen dat deze
opgesloten blijft liggen in de
bagageruimte. De bagageruimte wordt
automatisch vergrendeld en kan alleen
worden geopend met een andere sleutel.
INITIALISERING BAGAGERUIMTE
BELANGRIJK Als de accu losgekoppeld is
of als er een zekering is doorgebrand, dan
moet het mechanisme voor het
openen/sluiten van de bagageruimte
opnieuw worden geïnitialiseerd. Ga
hiervoor als volgt te werk:
sluit alle portieren en de
bagageruimte;
druk op de knopvan de
afstandsbediening;
druk op de knopvan de
afstandsbediening.
BELANGRIJK
12)Als u de accu moet loskoppelen of
verwijderen, sluit de achterklep dan niet. Om
onbedoelde sluiting te voorkomen, wordt
aanbevolen een obstakel (bijv. een doek) op
het slot te leggen zodat de achterklep niet
gesloten kan worden.
4104206S0002EM
4204206S0003EM
39

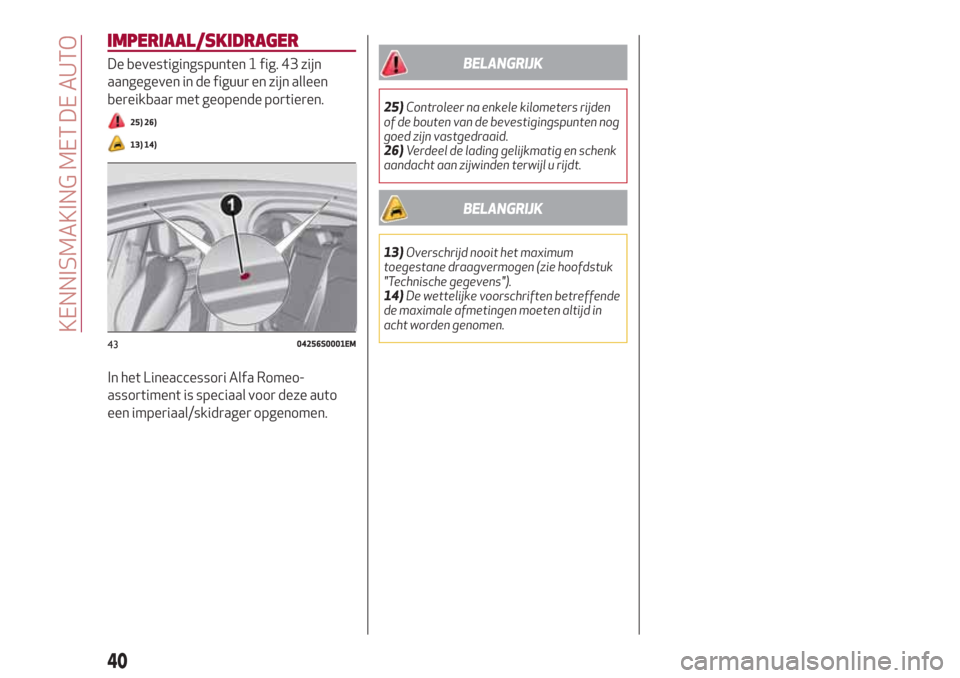

Page 42 of 232
IMPERIAAL/SKIDRAGER
De bevestigingspunten 1 fig. 43 zijn
aangegeven in de figuur en zijn alleen
bereikbaar met geopende portieren.
25) 26)
13) 14)
In het Lineaccessori Alfa Romeo-
assortiment is speciaal voor deze auto
een imperiaal/skidrager opgenomen.
BELANGRIJK
25)Controleer na enkele kilometers rijden
of de bouten van de bevestigingspunten nog
goed zijn vastgedraaid.
26)Verdeel de lading gelijkmatig en schenk
aandacht aan zijwinden terwijl u rijdt.
BELANGRIJK
13)Overschrijd nooit het maximum
toegestane draagvermogen (zie hoofdstuk
"Technische gegevens").
14)De wettelijke voorschriften betreffende
de maximale afmetingen moeten altijd in
acht worden genomen.
4304256S0001EM
40
KENNISMAKING MET DE AUTO

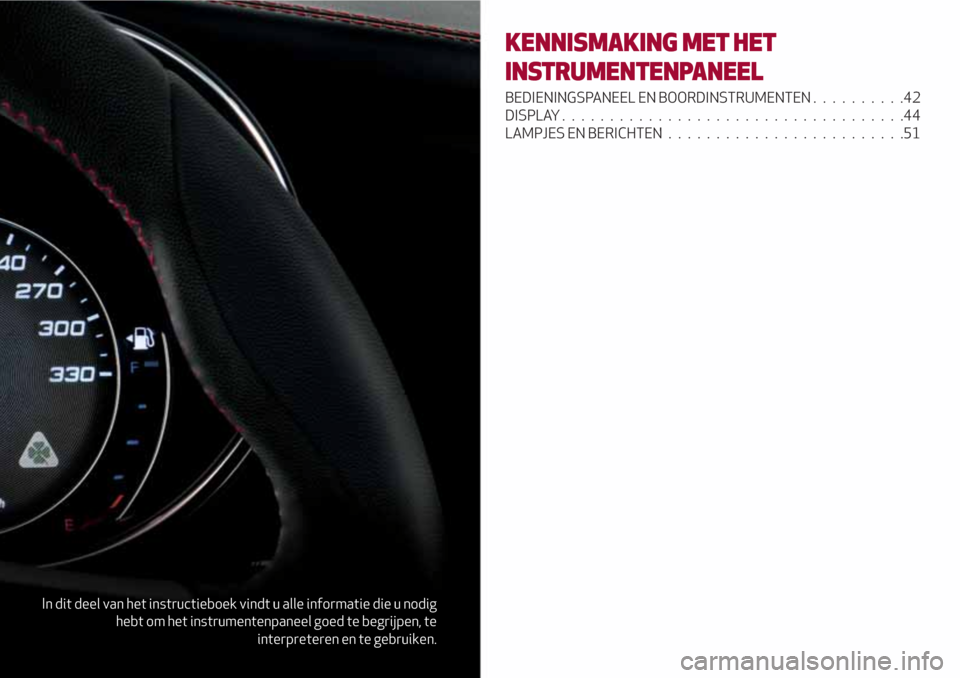

Page 43 of 232
In dit deel van het instructieboek vindt u alle informatie die u nodig
hebt om het instrumentenpaneel goed te begrijpen, te
interpreteren en te gebruiken.
KENNISMAKING MET HET
INSTRUMENTENPANEEL
BEDIENINGSPANEEL EN BOORDINSTRUMENTEN..........42
DISPLAY....................................44
LAMPJES EN BERICHTEN.........................51

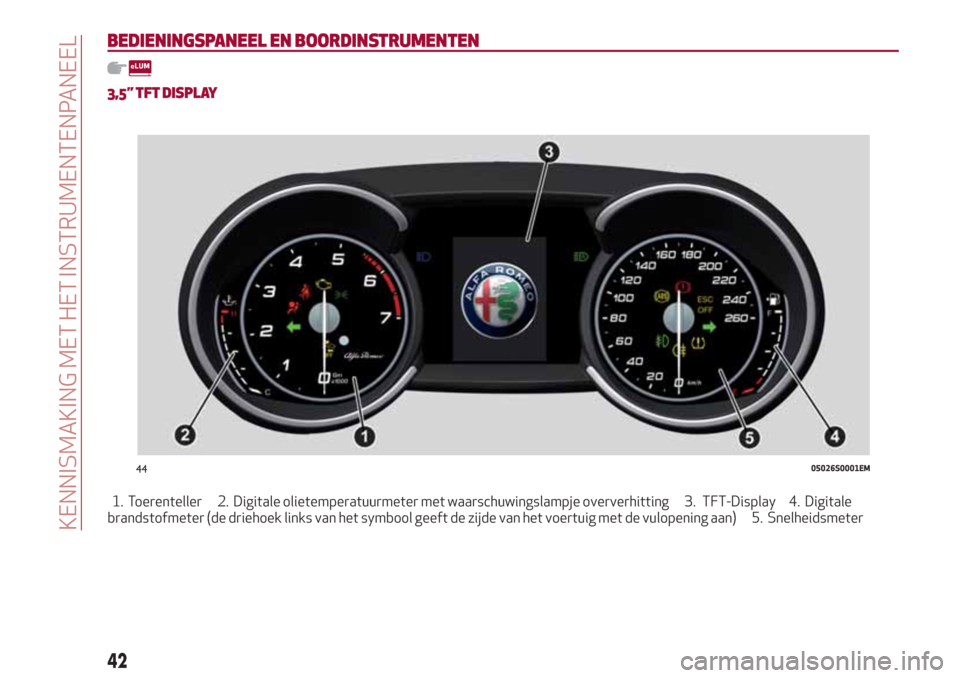

Page 44 of 232
BEDIENINGSPANEEL EN BOORDINSTRUMENTEN
3,5” TFT DISPLAY
1. Toerenteller 2. Digitale olietemperatuurmeter met waarschuwingslampje oververhitting 3. TFT-Display 4. Digitale
brandstofmeter (de driehoek links van het symbool geeft de zijde van het voertuig met de vulopening aan) 5. Snelheidsmeter
4405026S0001EM
42
KENNISMAKING MET HET INSTRUMENTENPANEEL

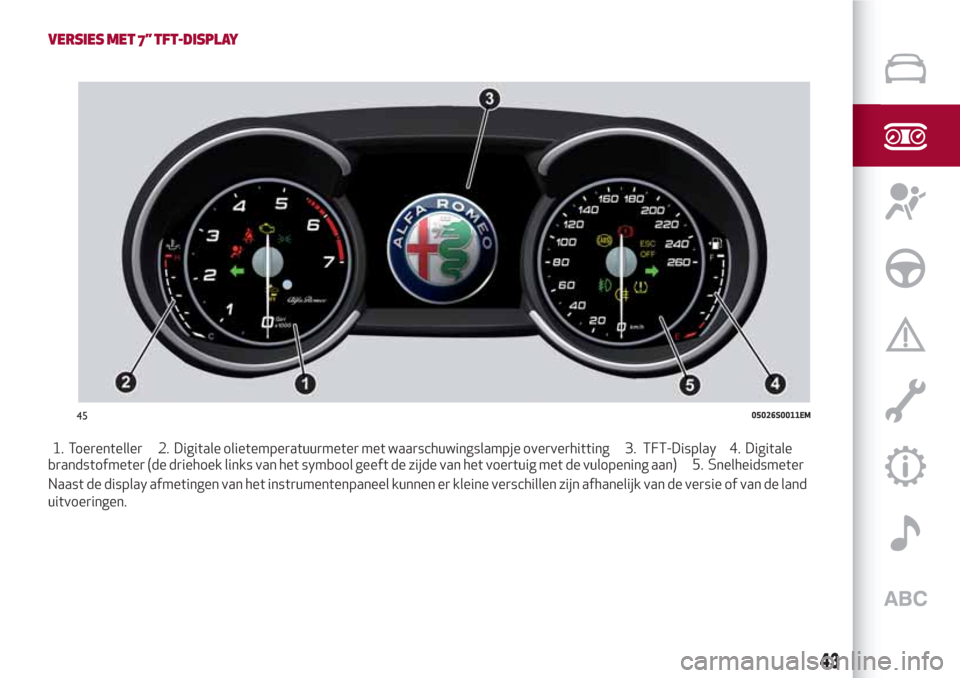

Page 45 of 232
VERSIES MET 7” TFT-DISPLAY
1. Toerenteller 2. Digitale olietemperatuurmeter met waarschuwingslampje oververhitting 3. TFT-Display 4. Digitale
brandstofmeter (de driehoek links van het symbool geeft de zijde van het voertuig met de vulopening aan) 5. Snelheidsmeter
Naast de display afmetingen van het instrumentenpaneel kunnen er kleine verschillen zijn afhanelijk van de versie of van de land
uitvoeringen.
4505026S0011EM
43

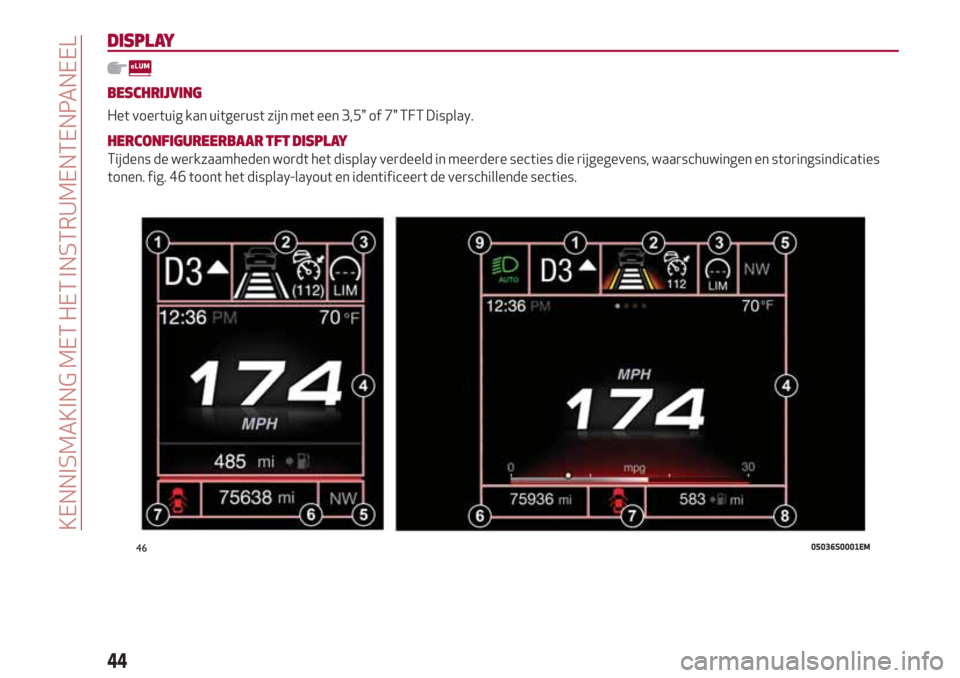

Page 46 of 232
DISPLAY
BESCHRIJVING
Het voertuig kan uitgerust zijn met een 3,5" of 7" TFT Display.
HERCONFIGUREERBAAR TFT DISPLAY
Tijdens de werkzaamheden wordt het display verdeeld in meerdere secties die rijgegevens, waarschuwingen en storingsindicaties
tonen. fig. 46 toont het display-layout en identificeert de verschillende secties.
4605036S0001EM
44
KENNISMAKING MET HET INSTRUMENTENPANEEL

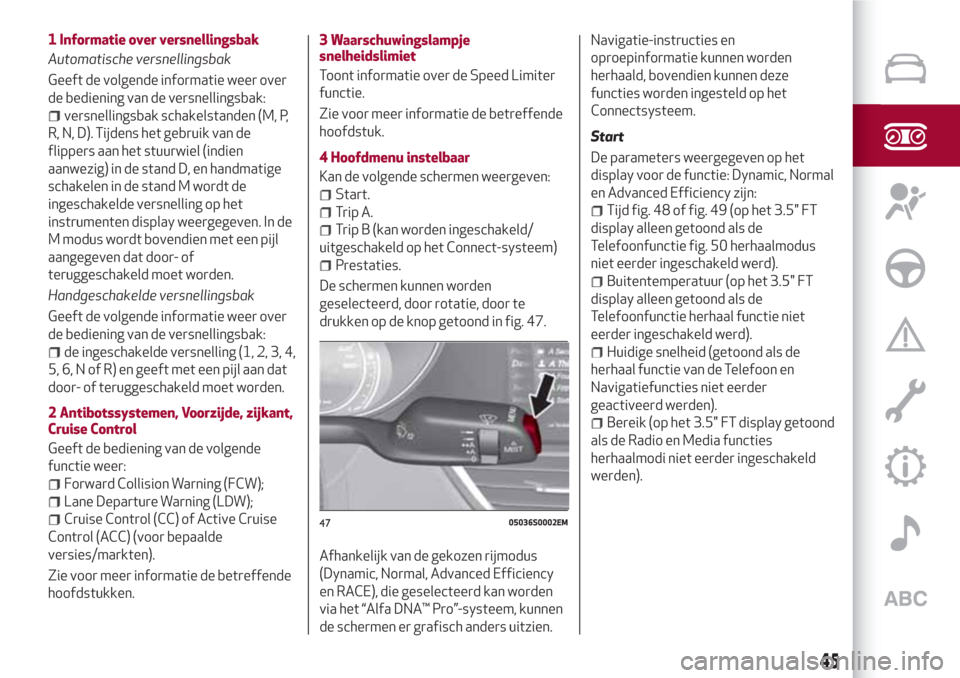

Page 47 of 232
1 Informatie over versnellingsbak
Automatische versnellingsbak
Geeft de volgende informatie weer over
de bediening van de versnellingsbak:
versnellingsbak schakelstanden (M, P,
R, N, D). Tijdens het gebruik van de
flippers aan het stuurwiel (indien
aanwezig) in de stand D, en handmatige
schakelen in de stand M wordt de
ingeschakelde versnelling op het
instrumenten display weergegeven. In de
M modus wordt bovendien met een pijl
aangegeven dat door- of
teruggeschakeld moet worden.
Handgeschakelde versnellingsbak
Geeft de volgende informatie weer over
de bediening van de versnellingsbak:
de ingeschakelde versnelling (1, 2, 3, 4,
5, 6, N of R) en geeft met een pijl aan dat
door- of teruggeschakeld moet worden.
2 Antibotssystemen, Voorzijde, zijkant,
Cruise Control
Geeft de bediening van de volgende
functie weer:
Forward Collision Warning (FCW);
Lane Departure Warning (LDW);
Cruise Control (CC) of Active Cruise
Control (ACC) (voor bepaalde
versies/markten).
Zie voor meer informatie de betreffende
hoofdstukken.3 Waarschuwingslampje
snelheidslimiet
Toont informatie over de Speed Limiter
functie.
Zie voor meer informatie de betreffende
hoofdstuk.
4 Hoofdmenu instelbaar
Kan de volgende schermen weergeven:
Start.
Trip A.
Trip B (kan worden ingeschakeld/
uitgeschakeld op het Connect-systeem)
Prestaties.
De schermen kunnen worden
geselecteerd, door rotatie, door te
drukken op de knop getoond in fig. 47.
Afhankelijk van de gekozen rijmodus
(Dynamic, Normal, Advanced Efficiency
en RACE), die geselecteerd kan worden
via het “Alfa DNA™ Pro”-systeem, kunnen
de schermen er grafisch anders uitzien.Navigatie-instructies en
oproepinformatie kunnen worden
herhaald, bovendien kunnen deze
functies worden ingesteld op het
Connectsysteem.
Start
De parameters weergegeven op het
display voor de functie: Dynamic, Normal
en Advanced Efficiency zijn:
Tijd fig. 48 of fig. 49 (op het 3.5" FT
display alleen getoond als de
Telefoonfunctie fig. 50 herhaalmodus
niet eerder ingeschakeld werd).
Buitentemperatuur (op het 3.5" FT
display alleen getoond als de
Telefoonfunctie herhaal functie niet
eerder ingeschakeld werd).
Huidige snelheid (getoond als de
herhaal functie van de Telefoon en
Navigatiefuncties niet eerder
geactiveerd werden).
Bereik (op het 3.5" FT display getoond
als de Radio en Media functies
herhaalmodi niet eerder ingeschakeld
werden).
4705036S0002EM
45

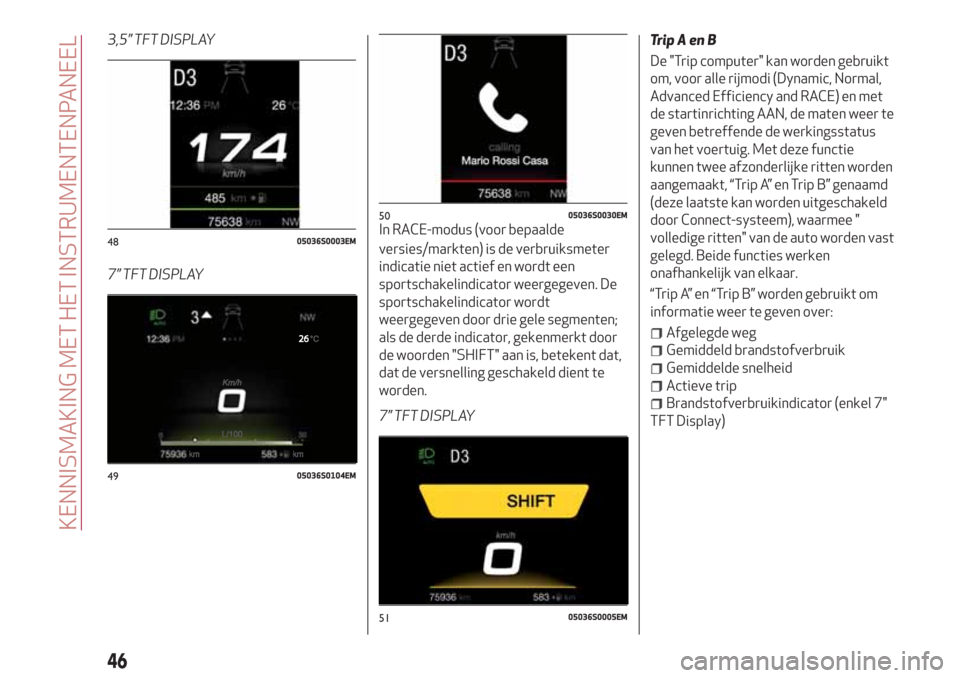

Page 48 of 232
3,5” TFT DISPLAY
7” TFT DISPLAYIn RACE-modus (voor bepaalde
versies/markten) is de verbruiksmeter
indicatie niet actief en wordt een
sportschakelindicator weergegeven. De
sportschakelindicator wordt
weergegeven door drie gele segmenten;
als de derde indicator, gekenmerkt door
de woorden "SHIFT" aan is, betekent dat,
dat de versnelling geschakeld dient te
worden.
7” TFT DISPLAYTripAenB
De "Trip computer" kan worden gebruikt
om, voor alle rijmodi (Dynamic, Normal,
Advanced Efficiency and RACE) en met
de startinrichting AAN, de maten weer te
geven betreffende de werkingsstatus
van het voertuig. Met deze functie
kunnen twee afzonderlijke ritten worden
aangemaakt, “Trip A” en Trip B” genaamd
(deze laatste kan worden uitgeschakeld
door Connect-systeem), waarmee "
volledige ritten" van de auto worden vast
gelegd. Beide functies werken
onafhankelijk van elkaar.
“Trip A” en “Trip B” worden gebruikt om
informatie weer te geven over:
Afgelegde weg
Gemiddeld brandstofverbruik
Gemiddelde snelheid
Actieve trip
Brandstofverbruikindicator (enkel 7"
TFT Display)
4805036S0003EM
4905036S0104EM
5005036S0030EM
5105036S0005EM
46
KENNISMAKING MET HET INSTRUMENTENPANEEL

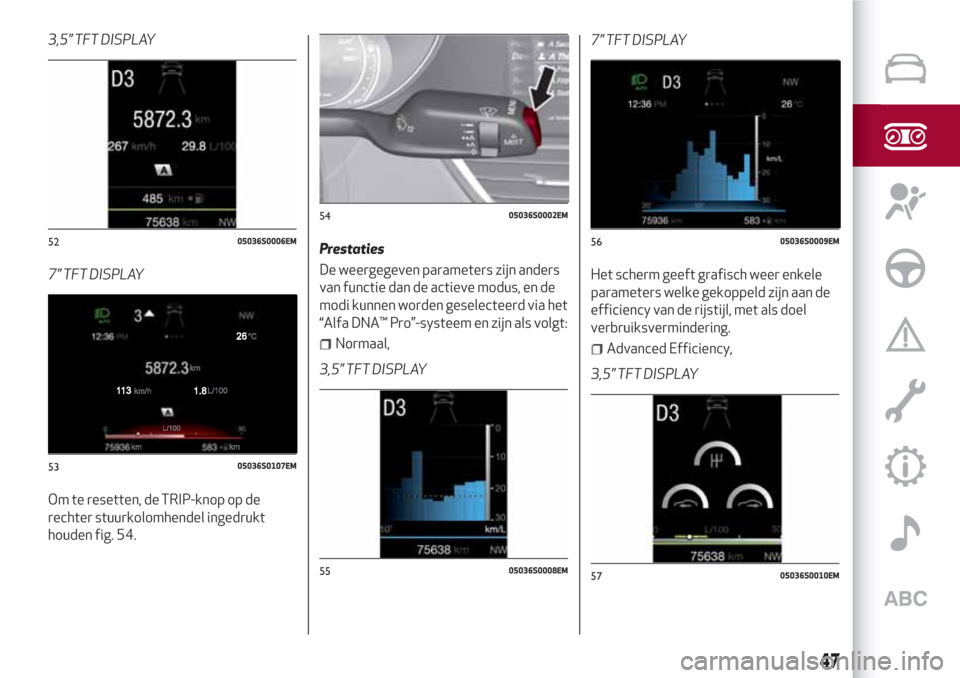

Page 49 of 232
3,5” TFT DISPLAY
7” TFT DISPLAY
Om te resetten, de TRIP-knop op de
rechter stuurkolomhendel ingedrukt
houden fig. 54.Prestaties
De weergegeven parameters zijn anders
van functie dan de actieve modus, en de
modi kunnen worden geselecteerd via het
“Alfa DNA™ Pro”-systeem en zijn als volgt:
Normaal,
3,5” TFT DISPLAY7” TFT DISPLAY
Het scherm geeft grafisch weer enkele
parameters welke gekoppeld zijn aan de
efficiency van de rijstijl, met als doel
verbruiksvermindering.Advanced Efficiency,
3,5” TFT DISPLAY
5205036S0006EM
5305036S0107EM
5405036S0002EM
5505036S0008EM
5605036S0009EM
5705036S0010EM
47

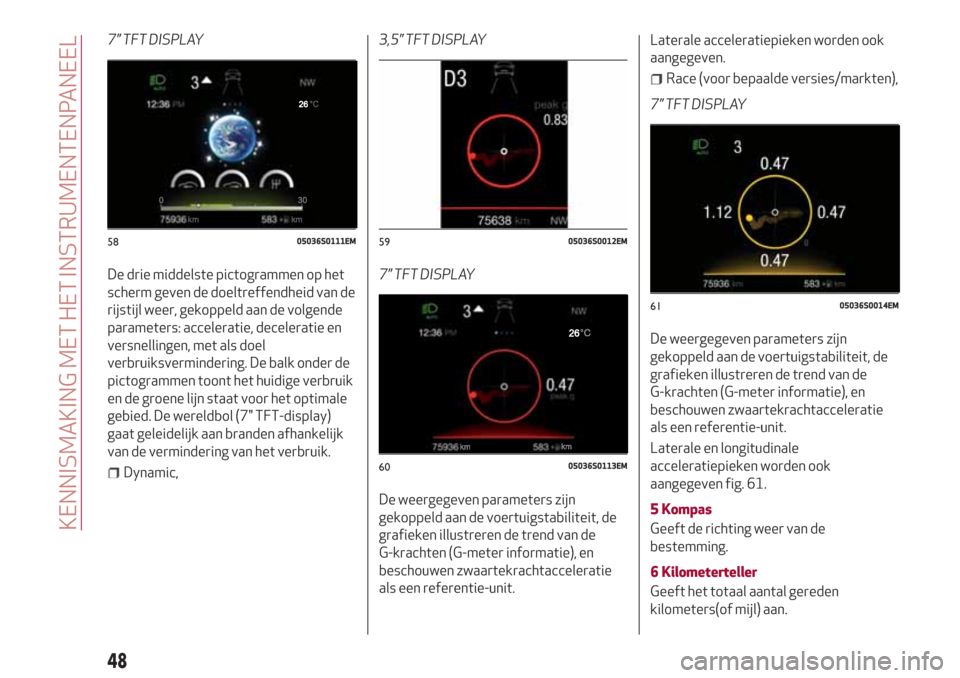

Page 50 of 232
7” TFT DISPLAY
De drie middelste pictogrammen op het
scherm geven de doeltreffendheid van de
rijstijl weer, gekoppeld aan de volgende
parameters: acceleratie, deceleratie en
versnellingen, met als doel
verbruiksvermindering. De balk onder de
pictogrammen toont het huidige verbruik
en de groene lijn staat voor het optimale
gebied. De wereldbol (7" TFT-display)
gaat geleidelijk aan branden afhankelijk
van de vermindering van het verbruik.
Dynamic,3,5” TFT DISPLAY
7” TFT DISPLAY
De weergegeven parameters zijn
gekoppeld aan de voertuigstabiliteit, de
grafieken illustreren de trend van de
G-krachten (G-meter informatie), en
beschouwen zwaartekrachtacceleratie
als een referentie-unit.Laterale acceleratiepieken worden ook
aangegeven.
Race (voor bepaalde versies/markten),
7” TFT DISPLAY
De weergegeven parameters zijn
gekoppeld aan de voertuigstabiliteit, de
grafieken illustreren de trend van de
G-krachten (G-meter informatie), en
beschouwen zwaartekrachtacceleratie
als een referentie-unit.
Laterale en longitudinale
acceleratiepieken worden ook
aangegeven fig. 61.
5 Kompas
Geeft de richting weer van de
bestemming.
6 Kilometerteller
Geeft het totaal aantal gereden
kilometers(of mijl) aan.
5805036S0111EM5905036S0012EM
6005036S0113EM
6105036S0014EM
48
