Alfa Romeo Giulietta 2010 Instructieboek (in Dutch)

170
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Het is niet mogelijk lekken aan de zijkanten van
de band te repareren. Gebruik de reparatieset niet
als de band beschadigd is geraakt door het rijden
met een lege band.
Bij schade aan de velg (zodanige vervorming van
het velgbed dat er lucht wegloopt) kan de band
niet gerepareerd worden. Verwijder de eventu-
eel in de band binnengedrongen voorwerpen (schroe-
ven of spijkers) niet.
De compressor mag niet langer dan 20 minuten
achter elkaar worden ingeschakeld. Gevaar voor
oververhitting. De reparatieset is niet geschikt voor
permanente reparatie; de gerepareerde banden mogen
daarom slechts tijdelijk worden gebruikt.
Spuitbussen en afdichtvloeistof zijn schadelijk voor
het milieu. Houdt u voor het afvoeren van deze
producten aan de wettelijke normen.
De spuitbus bevat ethyleenglycol en latex: kan een
allergische reactie veroorzaken. Schadelijk bij in-
slikken. Irriterend voor de ogen. Kan overgevoe-
ligheid veroorzaken bij inademing en contact. Vermijd
contact met ogen, huid en kleding. Spoel bij contact on-
middellijk overvloedig met water. Vermijd braken bij in-
slikken, spoel de mond uit, drink veel water en raadpleeg
onmiddellijk een arts. Houd buiten het bereik van kin-
deren. Het product mag niet gebruikt worden door ast-
matische patiënten. Adem de dampen ni
et in tijdens het
vullen en oppompen. Raadpleeg onmiddellijk een arts
bij allergische reacties. Bewaar de spuitbus in de daarvoor
bestemde ruimte, ver verwijderd van warmtebronnen. De
afdichtvloeistof heeft een houdbaarheidsdatum. Vervang
de spuitbus voordat de houdbaarheidsdatum van de af-
dichtvloeistof is verstreken.
❍een paar werkhandschoenen dat in het zijvak van de com-
pressor is te vinden;
❍adapters voor het oppompen van diverse voorwerpen.
BELANGRIJK De afdichtvloeistof werkt bij buitentemperaturen tus-
sen −20 °C en +50 °C. De afdichtvloeistof heeft een houdbaar-
heidsdatum.
Overhandig de informatiefolder aan het personeel
dat de band repareert die behandeld is met de
reparatieset „Fix&Go Automatic”.
Als u een lekke band krijgt, kan de band gerepa-
reerd worden als de diameter van het lek niet gro-
ter is dan 4 mm.
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 170

171
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

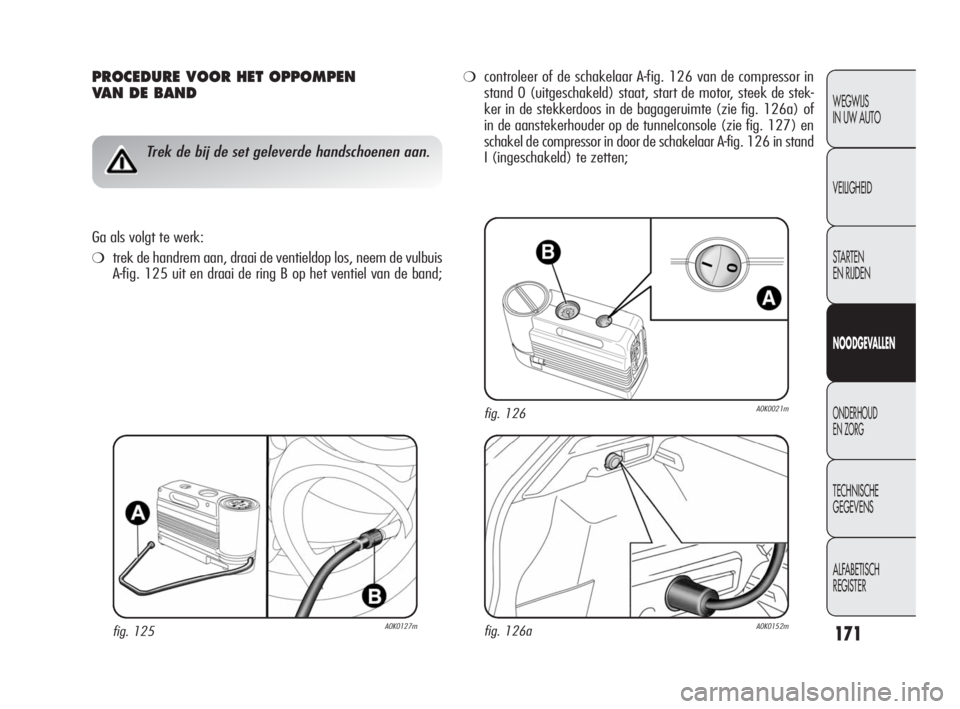

PROCEDURE VOOR HET OPPOMPEN
VAN DE BAND
Trek de bij de set geleverde handschoenen aan.
Ga als volgt te werk:
❍trek de handrem aan, draai de ventieldop los, neem de vulbuis
A-fig. 125 uit en draai de ring B op het ventiel van de band;
❍controleer of de schakelaar A-fig. 126 van de compressor in
stand 0 (uitgeschakeld) staat, start de motor, steek de stek-
ker in de stekkerdoos in de bagageruimte (zie fig. 126a) of
in de aanstekerhouder op de tunnelconsole (zie fig. 127) en
schakel de compressor in door de schakelaar A-fig. 126 in stand
I (ingeschakeld) te zetten;
fig. 125A0K0127m
fig. 126A0K0021m
fig. 126aA0K0152m
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 171

172
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

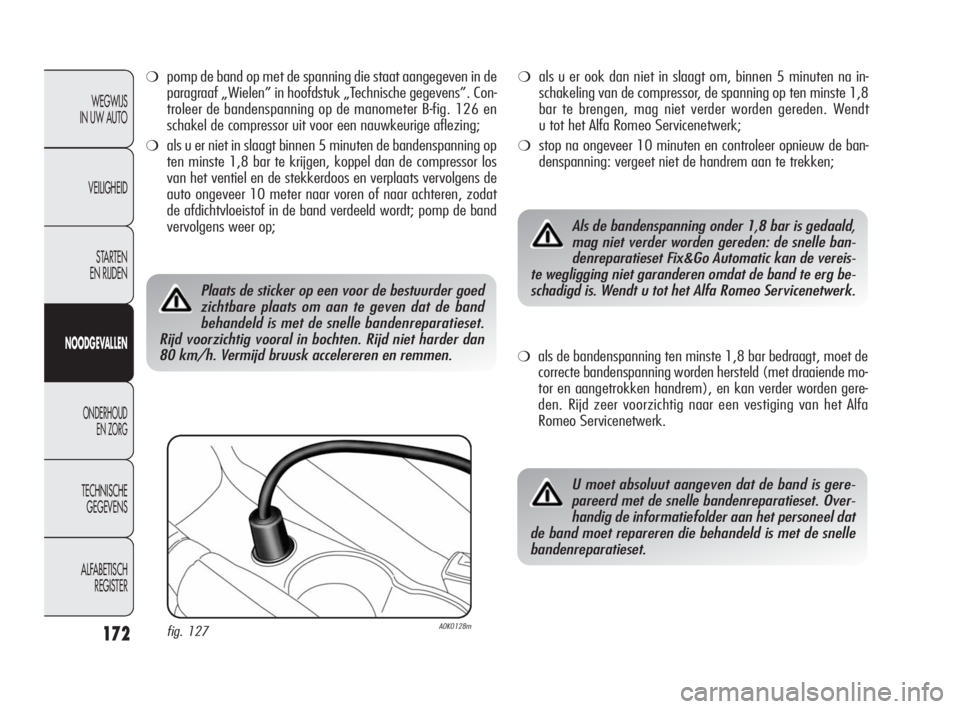

❍pomp de band op met de spanning die staat aangegeven in de
paragraaf „Wielen” in hoofdstuk „Technische gegevens”. Con-
troleer de bandenspanning op de manometer B-fig. 126 en
schakel de compressor uit voor een nauwkeurige aflezing;
❍als u er niet in slaagt binnen 5 minuten de bandenspanning op
ten minste 1,8 bar te krijgen, koppel dan de compressor los
van het ventiel en de stekkerdoos en verplaats vervolgens de
auto ongeveer 10 meter naar voren of naar achteren, zodat
de afdichtvloeistof in de band verdeeld wordt; pomp de band
vervolgens weer op;
❍als u er ook dan niet in slaagt om, binnen 5 minuten na in-
schakeling van de compressor, de spanning op ten minste 1,8
bar te brengen, mag niet verder worden gereden. Wendt
u tot het Alfa Romeo Servicenetwerk;
❍stop na ongeveer 10 minuten en controleer opnieuw de ban-
denspanning: vergeet niet de handrem aan te trekken;
Plaats de sticker op een voor de bestuurder goed
zichtbare plaats om aan te geven dat de band
behandeld is met de snelle bandenreparatieset.
Rijd voorzichtig vooral in bochten. Rijd niet harder dan
80 km/h. Vermijd bruusk accelereren en remmen.
❍als de bandenspanning ten minste 1,8 bar bedraagt, moet de
correcte bandenspanning worden hersteld (met draaiende mo-
tor en aangetrokken handrem), en kan verder worden gere-
den. Rijd zeer voorzichtig naar een vestiging van het Alfa
Romeo Servicenetwerk.
Als de bandenspanning onder 1,8 bar is gedaald,
mag niet verder worden gereden: de snelle ban-
denreparatieset Fix&Go Automatic kan de vereis-
te wegligging niet garanderen omdat de band te erg be-
schadigd is. Wendt u tot het Alfa Romeo Servicenetwerk.
U moet absoluut aangeven dat de band is gere-
pareerd met de snelle bandenreparatieset. Over-
handig de informatiefolder aan het personeel dat
de band moet repareren die behandeld is met de snelle
bandenreparatieset.
fig. 127A0K0128m
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 172

173
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
fig. 128A0K0086m
A

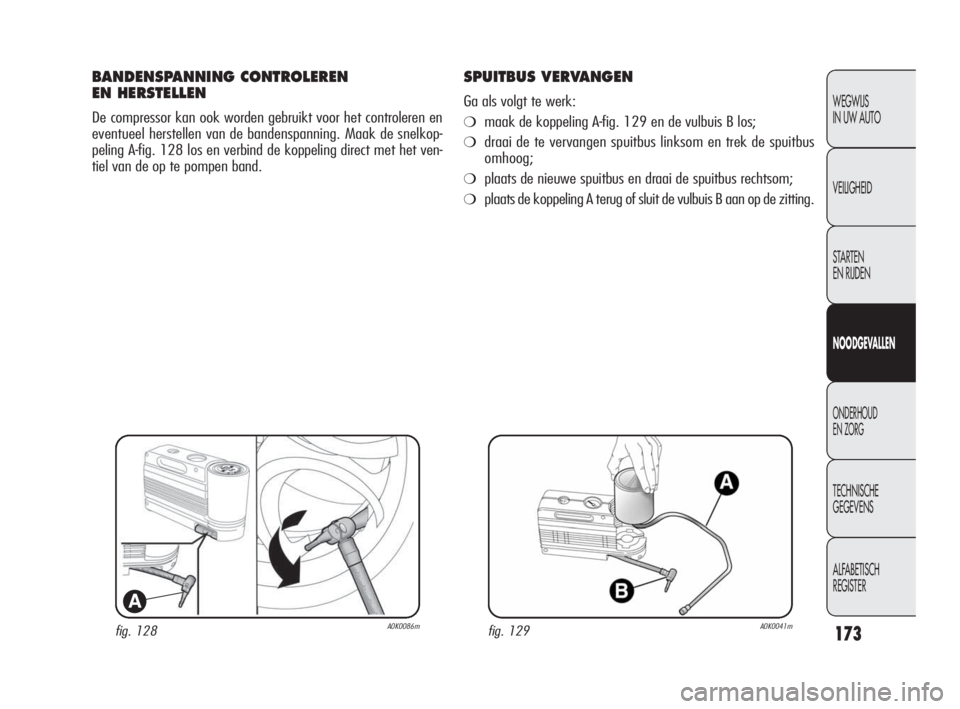

BANDENSPANNING CONTROLEREN
EN HERSTELLEN
De compressor kan ook worden gebruikt voor het controleren en
eventueel herstellen van de bandenspanning. Maak de snelkop-
peling A-fig. 128 los en verbind de koppeling direct met het ven-
tiel van de op te pompen band.
SPUITBUS VERVANGEN
Ga als volgt te werk:
❍maak de koppeling A-fig. 129 en de vulbuis B los;
❍draai de te vervangen spuitbus linksom en trek de spuitbus
omhoog;
❍plaats de nieuwe spuitbus en draai de spuitbus rechtsom;
❍plaats de koppeling A terug of sluit de vulbuis B aan op de zitting.
fig. 129A0K0041m
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 173

174
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Halogeenlampen mag u uitsluitend aanraken op
het metalen gedeelte. Als u de bol met uw vin-
gers aanraakt, zal de lichtopbrengst van de lamp
teruglopen en kan ook de levensduur beperkt worden.
Als u de bol per ongeluk toch hebt aangeraakt, moet u de
bol schoonwrijven met een doekje met alcohol en daar-
na laten drogen.
Modificaties of reparaties aan de elektrische in-
stallatie die niet correct worden uitgevoerd en
waarbij geen rekening wordt gehouden met de
technische specificaties van het systeem, kunnen storin-
gen in de werking en zelfs brand veroorzaken.
Halogeenlampen bevatten gas onder druk. Bij
breuk kunnen er glassplinters wegschieten.
Door de hoge voedingsspanning mogen defecte
gasontladingslampen (Bi-Xenon) uitsluitend ver-
vangen worden door gespecialiseerd personeel: le-
vensgevaar! Wendt u tot het Alfa Romeo Servicenetwerk.
BELANGRIJK Bij lage buitentemperaturen of hoge luchtvochtigheid
of na een hevige regenbui of na het wassen kunnen de koplam-
punits of de achterlichtunits beslagen zijn en/of kunnen er in de
units condensdruppels ontstaan. Dit is een natuurlijk verschijnsel als
gevolg van het verschil in temperatuur en vochtigheidsgraad voor
en achter het lampenglas. Het duidt niet op een defect en heeft geen
invloed op de normale werking van de verlichtingsunits. De wa-
sem verdwijnt snel vanaf het midden van de verlichtingsunit gelei-
delijk naar de randen, als de verlichting wordt ingeschakeld.
GLOEILAMP VERVANGEN
ALGEMENE AANWIJZINGEN
❍Controleer voordat u een lamp vervangt of de contacten niet
zijn geoxideerd;
❍vervang een defecte lamp door hetzelfde type met hetzelfde
vermogen;
❍controleer na het vervangen van een gloeilamp in de koplamp
altijd of de lamp nog goed is afgesteld;
❍als een lamp niet brandt, controleer dan eerst of de zekering
niet doorgebrand is, voordat u de lamp vervangt: zie voor de
plaats van de zekeringen de paragraaf „Zekeringen vervan-
gen” in dit hoofdstuk.
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 174

175
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

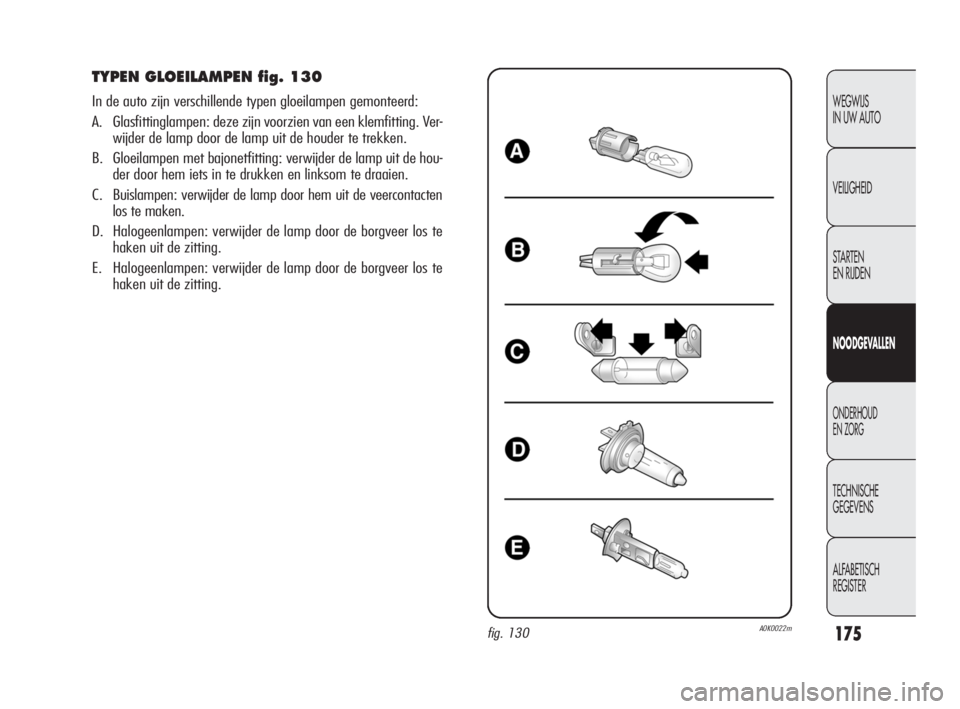

TYPEN GLOEILAMPEN fig. 130
In de auto zijn verschillende typen gloeilampen gemonteerd:
A. Glasfittinglampen: deze zijn voorzien van een klemfitting. Ver-
wijder de lamp door de lamp uit de houder te trekken.
B. Gloeilampen met bajonetfitting: verwijder de lamp uit de hou-
der door hem iets in te drukken en linksom te draaien.
C. Buislampen: verwijder de lamp door hem uit de veercontacten
los te maken.
D. Halogeenlampen: verwijder de lamp door de borgveer los te
haken uit de zitting.
E. Halogeenlampen: verwijder de lamp door de borgveer los te
haken uit de zitti
ng.
fig. 130A0K0022m
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 175

–
–
55W
55W
D1S
24W
10W
–
–
–
5W
55W
21W
21W
10W
5W
5W
5WLED
LED
H7
H1
F
PY24W
R10W
LED
LED
LED
W5W
H3
H21W
P21W
C10W
W5W
C5W
W5W
176
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
–
–
D
E
–
B
B
–
–
–
A
E
B
B
C
A
C
A

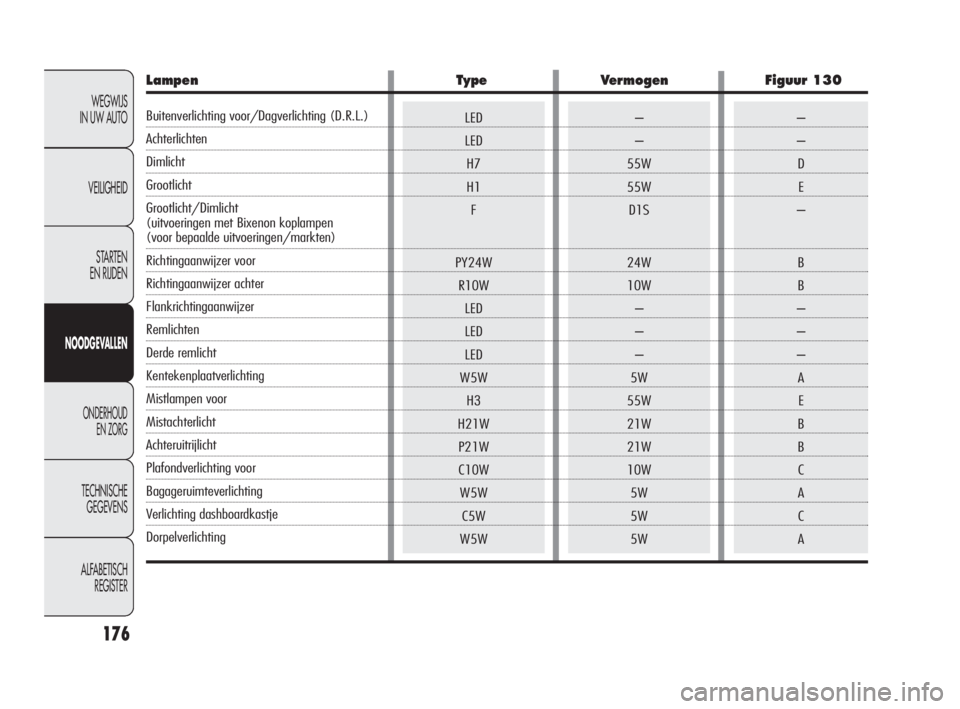

Lampen Type Vermogen Figuur 130
Buitenverlichting voor/Dagverlichting (D.R.L.)
Achterlichten
Dimlicht
Grootlicht
Grootlicht/Dimlicht
(uitvoeringen met Bixenon koplampen
(voor bepaalde uitvoeringen/markten)
Richtingaanwijzer voor
Richtingaanwijzer achter
Flankrichtingaanwijzer
Remlichten
Derde remlicht
Kentekenplaatverlichting
Mistlampen voor
Mistachterlicht
Achteruitrijlicht
Plafondverlichting voor
Bagageruimteverlichting
Verlichting dashboardkastje
Dorpelverlichting
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 176

177
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

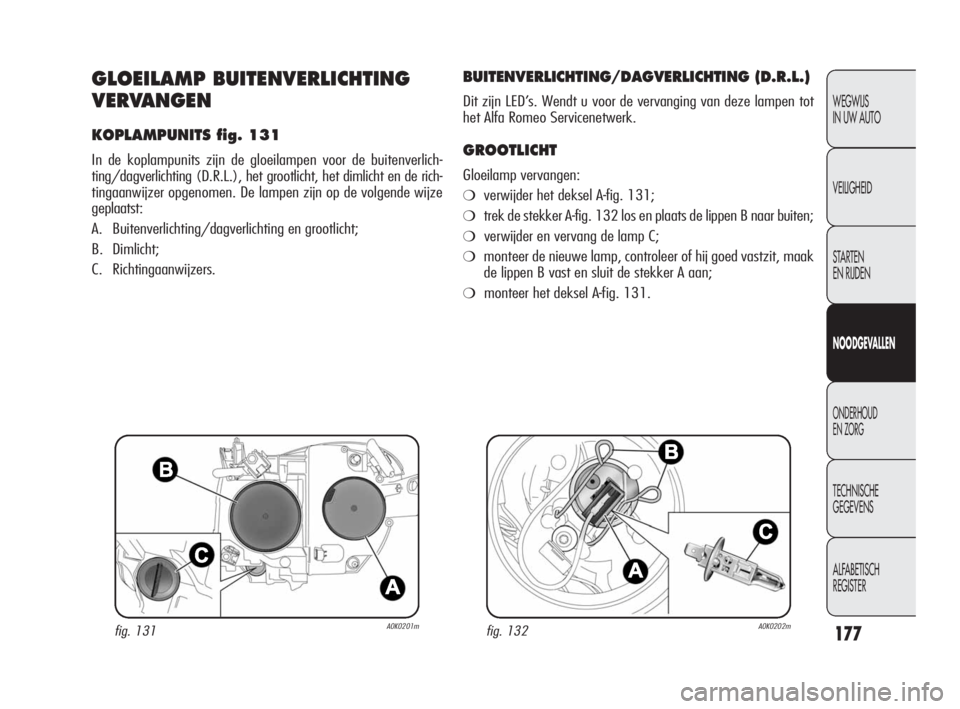

GLOEILAMP BUITENVERLICHTING
VERVANGEN
KOPLAMPUNITS fig. 131
In de koplampunits zijn de gloeilampen voor de buitenverlich-
ting/dagverlichting (D.R.L.), het grootlicht, het dimlicht en de rich-
tingaanwijzer opgenomen. De lampen zijn op de volgende wijze
geplaatst:
A.Buitenverlichting/dagverlichting en grootlicht;
B.Dimlicht;
C.Richtingaanwijzers.
BUITENVERLICHTING/DAGVERLICHTING (D.R.L.)
Dit zijn LED’s. Wendt u voor de vervanging van deze lampen tot
het Alfa Romeo Servicenetwerk.
GROOTLICHT
Gloeilamp vervangen:
❍verwijder het deksel A-fig. 131;
❍trek de stekker A-fig. 132 los en plaats de lippen B naar buiten;
❍verwijder en vervang de lamp C;
❍monteer de nieuwe lamp, controleer of hij goed vastzit, maak
de lippen B vast en sluit de stekker A aan;
❍monteer het deksel A-fig. 131.
fig. 131A0K0201mfig. 132A0K0202m
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 177

178
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DIMLICHT
Gloeilamp vervangen:
❍verwijder het deksel B-fig. 131;
❍trek de stekker A-fig. 133 los, duw de lip B naar voren en maak
de lip los door hem in de richting van het interieur te duwen;
❍verwijder en vervang de lamp C;
❍monteer de nieuwe lamp, controleer of hij goed vastzit, maak
de lip B vast en sluit de stekker A aan;
❍monteer het deksel B-fig. 131.
RICHTINGAANWIJZERS
Voor
Draai voor het vervangen van de lamp, deksel C-fig. 131 ¼ slag
linksom en vervang de lichtunit + lamphouder A-fig. 134.
Flankrichtingaanwijzers
Dit zijn LED’s. Wendt u voor de vervanging van deze lampen tot
het Alfa Romeo Servicenetwerk.
MISTLAMPEN
(voor bepaalde uitvoeringen/markten)
Wendt u voor het vervangen van deze lampen tot het Alfa
Romeo Servicenetwerk.
fig. 133A0K0203mfig. 134A0K0204m
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 178

179
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
ACHTERLICHTUNITS
Hierin zijn de lampen van de buitenverlichting, de remlichten, de
richtingaanwijzers (lampen in de vaste achterlichtunit), het ach-
teruitrijlicht en het mistachterlicht (lampen in de lampunit op de
achterklep) opgenomen.
Vaste achterlichtunit verwijderen
Ga als volgt te werk:
❍open de achterklep en draai de bevestigingsschroef A-fig. 135
van de achterlichtunit los;
❍trek de unit met beide handen in de richting van de pijlen (zie
fig. 135);
❍sluit de stekker aan en ga verder met het vervangen van de
betreffende lamp.
ACHTERLICHTEN/REMLICHTEN
Dit zijn LED’s. Wendt u voor de vervanging van deze lampen tot
het Alfa Romeo Servicenetwerk.
RICHTINGAANWIJZERS
Draai bij gedemonteerde verlichtingsunit voor het vervangen van
de lamp, de twee schroeven A-fig. 136 los, verwijder de lamphouder
en vervang vervolgens de lamp B.
fig. 135A0K0184mfig. 136A0K0205m
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 179
