Alfa Romeo Giulietta 2010 Instructieboek (in Dutch)

180
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

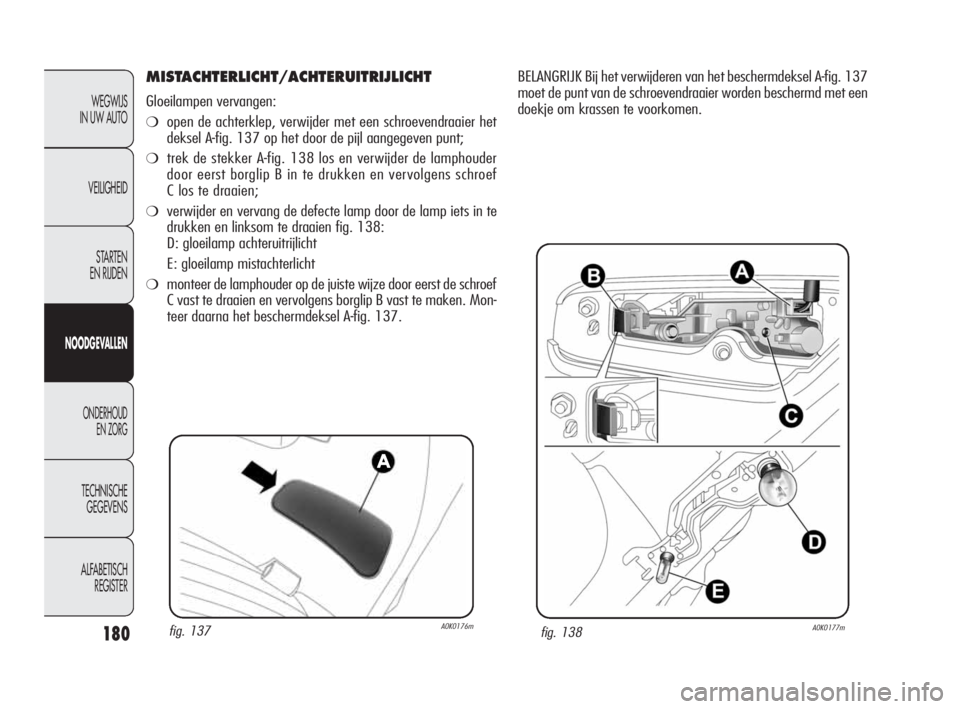

MISTACHTERLICHT/ACHTERUITRIJLICHT
Gloeilampen vervangen:
❍open de achterklep, verwijder met een schroevendraaier het
deksel A-fig. 137 op het door de pijl aangegeven punt;
❍trek de stekker A-fig. 138 los en verwijder de lamphouder
door eerst borglip B in te drukken en vervolgens schroef
C los te draaien;
❍verwijder en vervang de defecte lamp door de lamp iets in te
drukken en linksom te draaien fig. 138:
D: gloeilamp achteruitrijlicht
E: gloeilamp mistachterlicht
❍monteer de lamphouder op de juiste wijze door eerst de schroef
C vast te draaien en vervolgens borglip B vast te maken. Mon-
teer daarna het beschermdeksel A-fig. 137.
fig. 137A0K0176mfig. 138A0K0177m
BELANGRIJK Bij het verwijderen van het beschermdeksel A-fig. 137
moet de punt van de schroevendraaier worden beschermd met een
doekje om krassen te voorkomen.
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 180

181
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

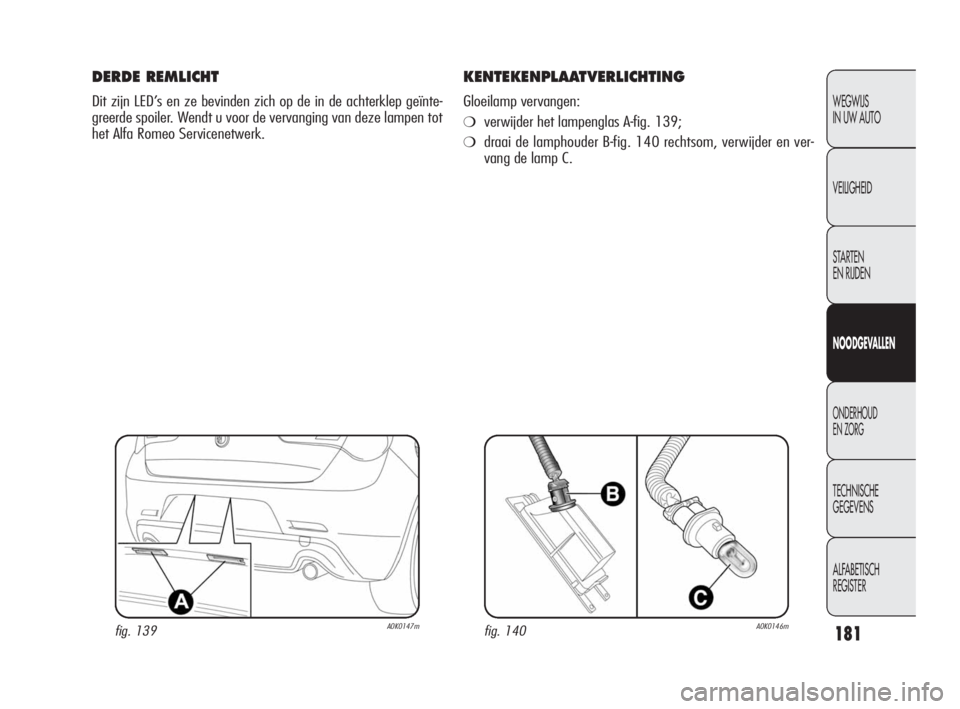

DERDE REMLICHT
Dit zijn LED’s en ze bevinden zich op de in de achterklep geïnte-
greerde spoiler. Wendt u voor de vervanging van deze lampen tot
het Alfa Romeo Servicenetwerk.
KENTEKENPLAATVERLICHTING
Gloeilamp vervangen:
❍verwijder het lampenglas A-fig. 139;
❍draai de lamphouder B-fig. 140 rechtsom, verwijder en ver-
vang de lamp C.
fig. 139A0K0147mfig. 140A0K0146m
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 181

182
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

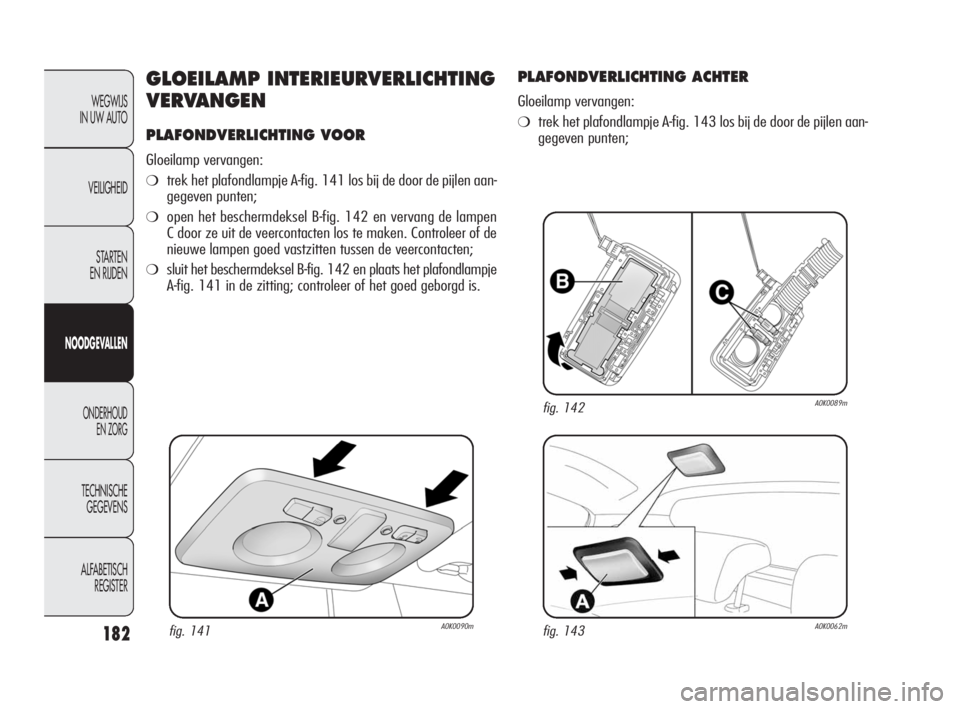

GLOEILAMP INTERIEURVERLICHTING
VERVANGEN
PLAFONDVERLICHTING VOOR
Gloeilamp vervangen:
❍trek het plafondlampje A-fig. 141 los bij de door de pijlen aan-
gegeven punten;
❍open het beschermdeksel B-fig. 142 en vervang de lampen
C door ze uit de veercontacten los te maken. Controleer of de
nieuwe lampen goed vastzitten tussen de veercontacten;
❍sluit het beschermdeksel B-fig. 142 en plaats het plafondlampje
A-fig. 141 in de zitting; controleer of het goed geborgd is.
fig. 141A0K0090m
fig. 142A0K0089m
fig. 143A0K0062m
PLAFONDVERLICHTING ACHTER
Gloeilamp vervangen:
❍trek het plafondlampje A-fig. 143 los bij de door de pijlen aan-
gegeven punten;
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 182

183
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

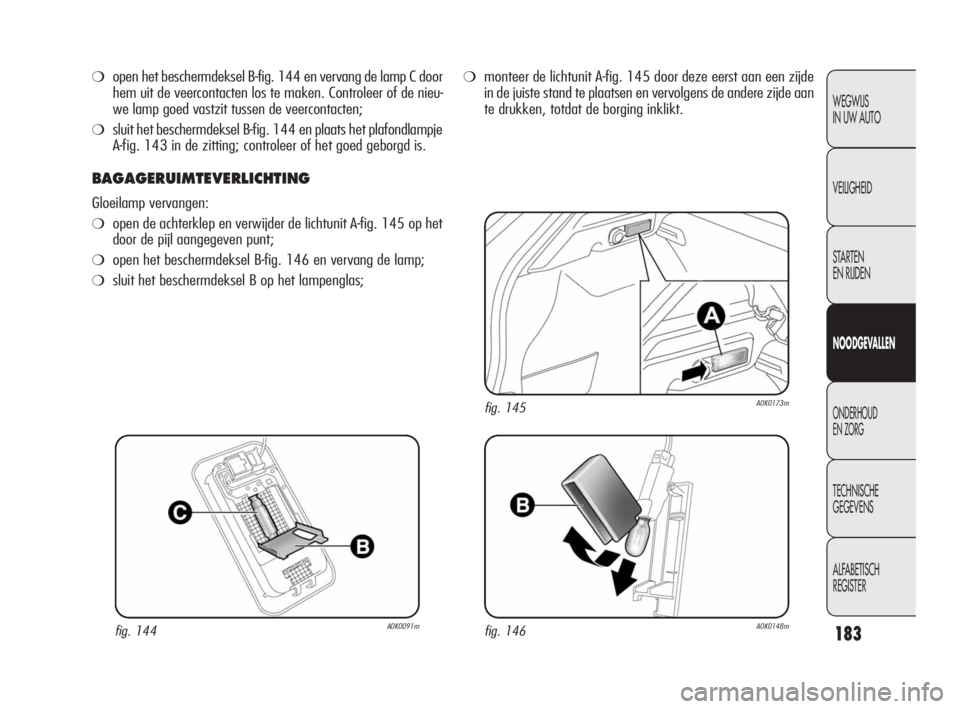

❍open het beschermdeksel B-fig. 144 en vervang de lamp C door
hem uit de veercontacten los te maken. Controleer of de nieu-
we lamp goed vastzit tussen de veercontacten;
❍sluit het beschermdeksel B-fig. 144 en plaats het plafondlampje
A-fig. 143 in de zitting; controleer of het goed geborgd is.
BAGAGERUIMTEVERLICHTING
Gloeilamp vervangen:
❍open de achterklep en verwijder de lichtunit A-fig. 145 op het
door de pijl aangegeven punt;
❍open het beschermdeksel B-fig. 146 en vervang de lamp;
❍sluit het beschermdeksel B op het lampenglas;
❍monteer de lichtunit A-fig. 145 door deze eerst aan een zijde
in de juiste stand te plaatsen en vervolgens de andere zijde aan
te drukken, totdat de borging inklikt.
fig. 146A0K0148m
fig. 145A0K0173m
fig. 144A0K0091m
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 183

184
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

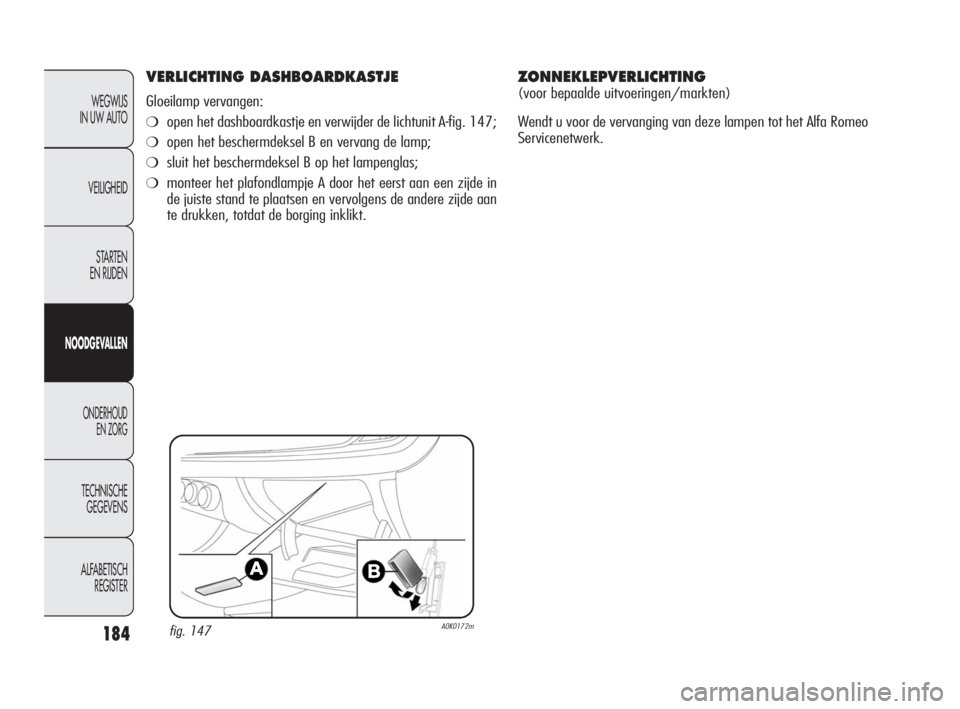

VERLICHTING DASHBOARDKASTJE
Gloeilamp vervangen:
❍open het dashboardkastje en verwijder de lichtunit A-fig. 147;
❍open het beschermdeksel B en vervang de lamp;
❍sluit het beschermdeksel B op het lampenglas;
❍monteer het plafondlampje A door het eerst aan een zijde in
de juiste stand te plaatsen en vervolgens de andere zijde aan
te drukken, totdat de borging inklikt.
fig. 147A0K0172m
ZONNEKLEPVERLICHTING
(voor bepaalde uitvoeringen/markten)
Wendt u voor de vervanging van deze lampen tot het Alfa Romeo
Servicenetwerk.
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 184

185
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

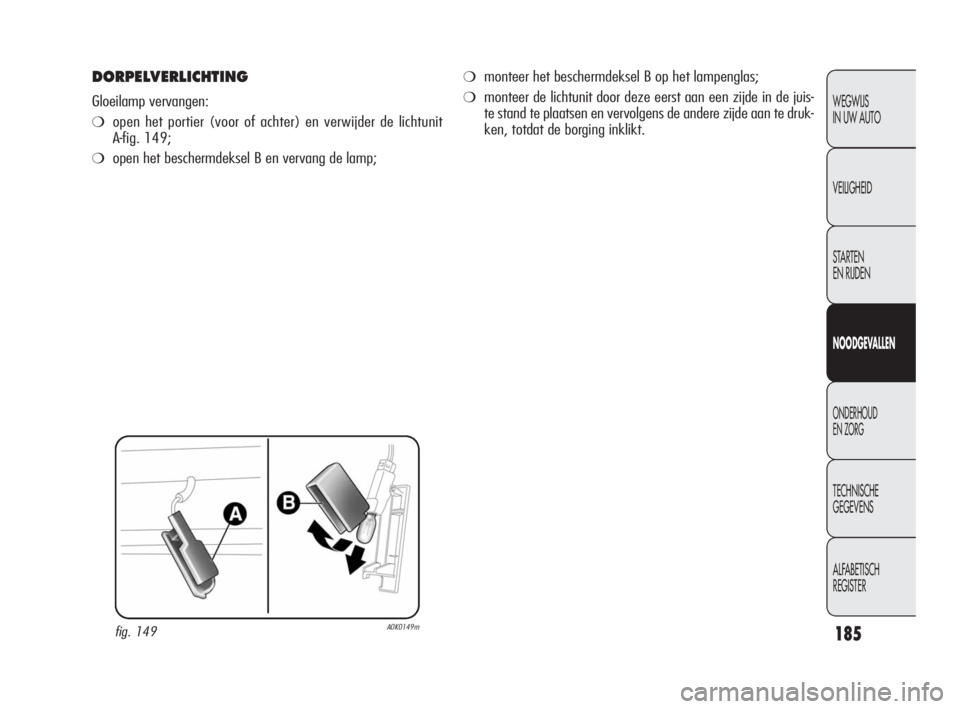

DORPELVERLICHTING
Gloeilamp vervangen:
❍open het portier (voor of achter) en verwijder de lichtunit
A-fig. 149;
❍open het beschermdeksel B en vervang de lamp;
fig. 149A0K0149m
❍monteer het beschermdeksel B op het lampenglas;
❍monteer de lichtunit door deze eerst aan een zijde in de juis-
te stand te plaatsen en vervolgens de andere zijde aan te druk-
ken, totdat de borging inklikt.
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 185

186
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

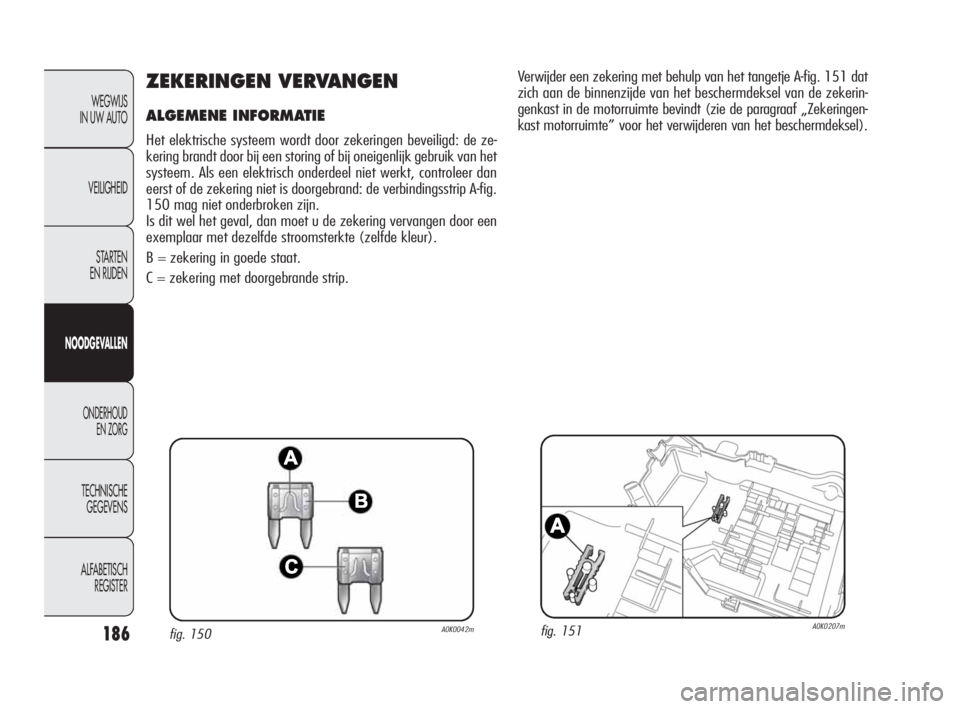

ZEKERINGEN VERVANGEN
ALGEMENE INFORMATIE
Het elektrische systeem wordt door zekeringen beveiligd: de ze-
kering brandt door bij een storing of bij oneigenlijk gebruik van het
systeem. Als een elektrisch onderdeel niet werkt, controleer dan
eerst of de zekering niet is doorgebrand: de verbindingsstrip A-fig.
150 mag niet onderbroken zijn.
Is dit wel het geval, dan moet u de zekering vervangen door een
exemplaar met dezelfde stroomsterkte (zelfde kleur).
B = zekering in goede staat.
C = zekering met doorgebrande strip.
fig. 150A0K0042mfig. 151A0K0207m
Verwijder een zekering met behulp van het tangetje A-fig. 151 dat
zich aan de binnenzijde van het beschermdeksel van de zekerin-
genkast in de motorruimte bevindt (zie de paragraaf „Zekeringen-
kast motorruimte” voor het verwijderen van het beschermdeksel).
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 186

187
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

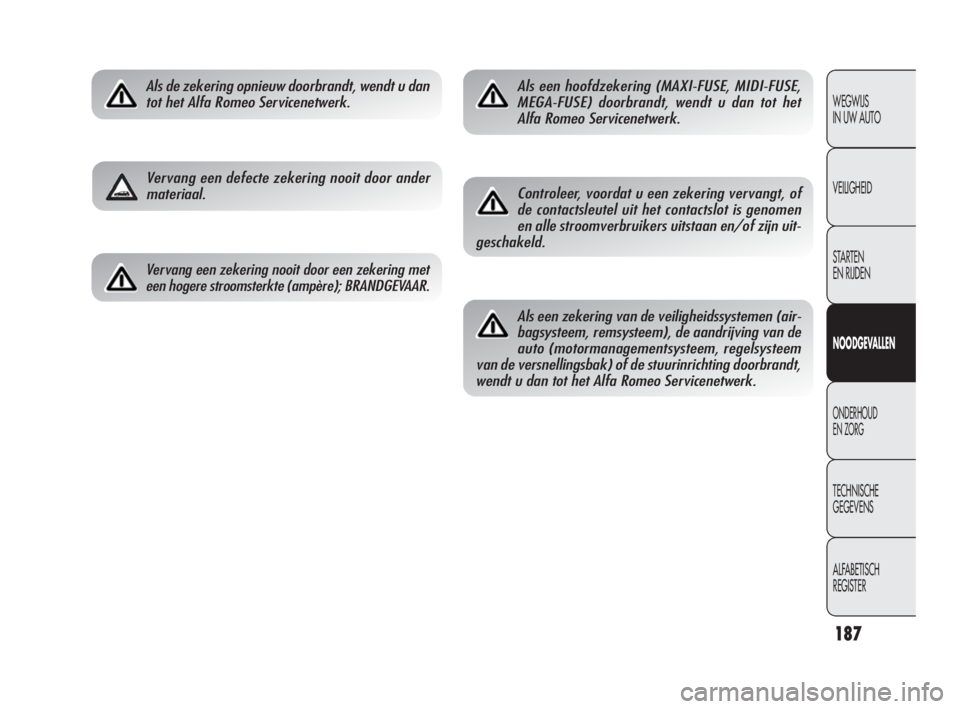

Als de zekering opnieuw doorbrandt, wendt u dan
tot het Alfa Romeo Servicenetwerk.
Vervang een defecte zekering nooit door ander
materiaal.
Vervang een zekering nooit door een zekering met
een hogere stroomsterkte (ampère); BRANDGEVAAR.
Als een hoofdzekering (MAXI-FUSE, MIDI-FUSE,
MEGA-FUSE) doorbrandt, wendt u dan tot het
Alfa Romeo Servicenetwerk.
Controleer, voordat u een zekering vervangt, of
de contactsleutel uit het contactslot is genomen
en alle stroomverbruikers uitstaan en/of zijn uit-
geschakeld.
Als een zekering van de veiligheidssystemen (air-
bagsysteem, remsysteem), de aandrijving van de
auto (motormanagementsysteem, regelsysteem
van de versnellingsbak) of de stuurinrichting doorbrandt,
wendt u dan tot het Alfa Romeo Servicenetwerk.
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 187

188
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als de motorruimte moet worden gereinigd,
dan mag de waterstraal niet direct op de ze-
keringenkast bij de ruitenwissermotor wor-
den gericht.

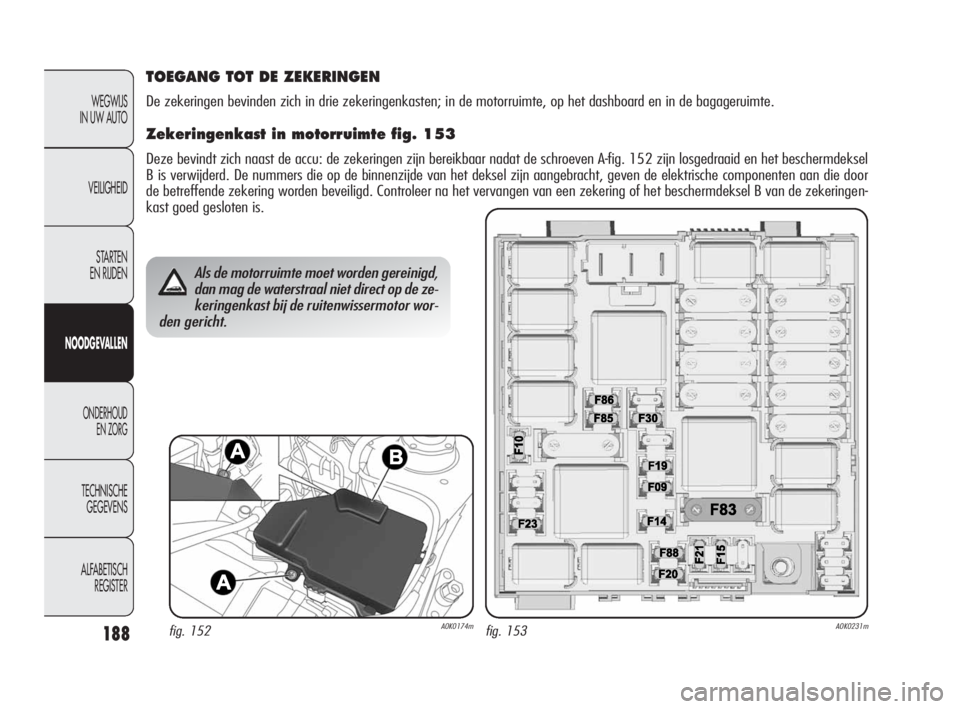

TOEGANG TOT DE ZEKERINGEN
De zekeringen bevinden zich in drie zekeringenkasten; in de motorruimte, op het dashboard en in de bagageruimte.
Zekeringenkast in motorruimte fig. 153
Deze bevindt zich naast de accu: de zekeringen zijn bereikbaar nadat de schroeven A-fig. 152 zijn losgedraaid en het beschermdeksel
B is verwijderd. De nummers die op de binnenzijde van het deksel zijn aangebracht, geven de elektrische componenten aan die door
de betreffende zekering worden beveiligd. Controleer na het vervangen van een zekering of het beschermdeksel B van de zekeringen-
kast goed gesloten is.
fig. 152A0K0174mfig. 153A0K0231m
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 188

189
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

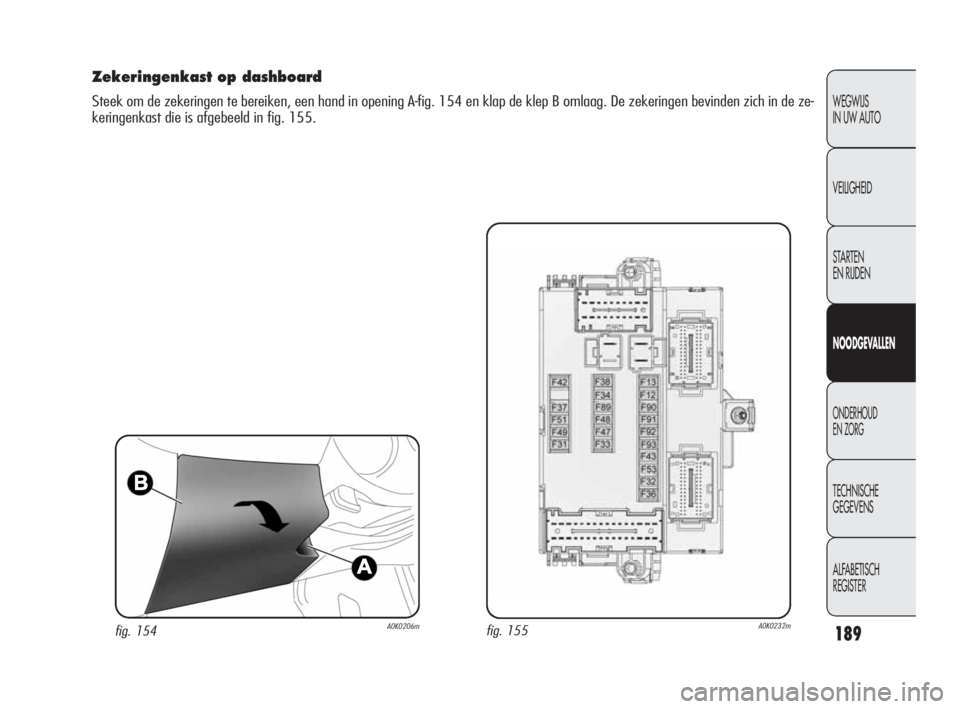

Zekeringenkast op dashboard
Steek om de zekeringen te bereiken, een hand in opening A-fig. 154 en klap de klep B omlaag. De zekeringen bevinden zich in de ze-
keringenkast die is afgebeeld in fig. 155.
fig. 154A0K0206mfig. 155A0K0232m
