40
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
SYMBOLEN
Op enkele onderdelen van uw auto zijn plaatjes met een bepaal-
de kleur aangebracht met daarop symbolen die voorzorgsmaatre-
gelen aangeven die u in acht moet nemen als u met het betref-
fende onderdeel te maken krijgt. Bovendien is onder de motorkap
een plaatje aangebracht, waarop de betekenis van de symbolen
wordt verklaard.
ALFA ROMEO CODE
Voor een nog betere bescherming tegen diefstal is de auto uitge-
rust met een elektronische startblokkering. Het systeem schakelt
automatisch in als de contactsleutel wordt uitgenomen.
In iedere sleutel zit een elektronische component gemonteerd die
bij het starten van de motor een signaal ontvangt via een speciale
antenne die in het start-/contactslot is ingebouwd. Het signaal wordt
bij het starten omgezet in een gecodeerd signaal en vervolgens aan
de regeleenheid van het CODE-systeem gezonden, die, als de co-
de wordt herkend, het starten van de motor mogelijk maakt.
WERKING
Als u bij het starten van de motor de sleutel in stand MAR draait,
dan stuurt de regeleenheid van de Alfa Romeo CODE een code naar
de regeleenheid van de motor die, als de code wordt herkend, de
blokkering van de functies opheft.
De code wordt alleen verzonden als de regeleenheid van het
Alfa Romeo CODE-systeem de door de sleutel verzonden code
heeft herkend.
Iedere keer als u de contactsleutel in de stand STOP zet, schakelt
de Alfa Romeo CODE de functies van de elektronische regeleen-
heid van de motor uit. Als bij het starten de code niet wordt her-
kend, gaat op het instrumentenpaneel het waarschuwingslampje
Ybranden.
Draai in dat geval de sleutel in stand STOP en vervolgens opnieuw
in stand MAR; als de motor geblokkeerd blijft, probeer het dan
opnieuw met de andere geleverde sleutels. Als u er ook na deze
handelingen nog niet in slaagt de motor te starten, wendt u dan
tot het Alfa Romeo Servicenetwerk.
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 40
Page 42 of 294
41
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

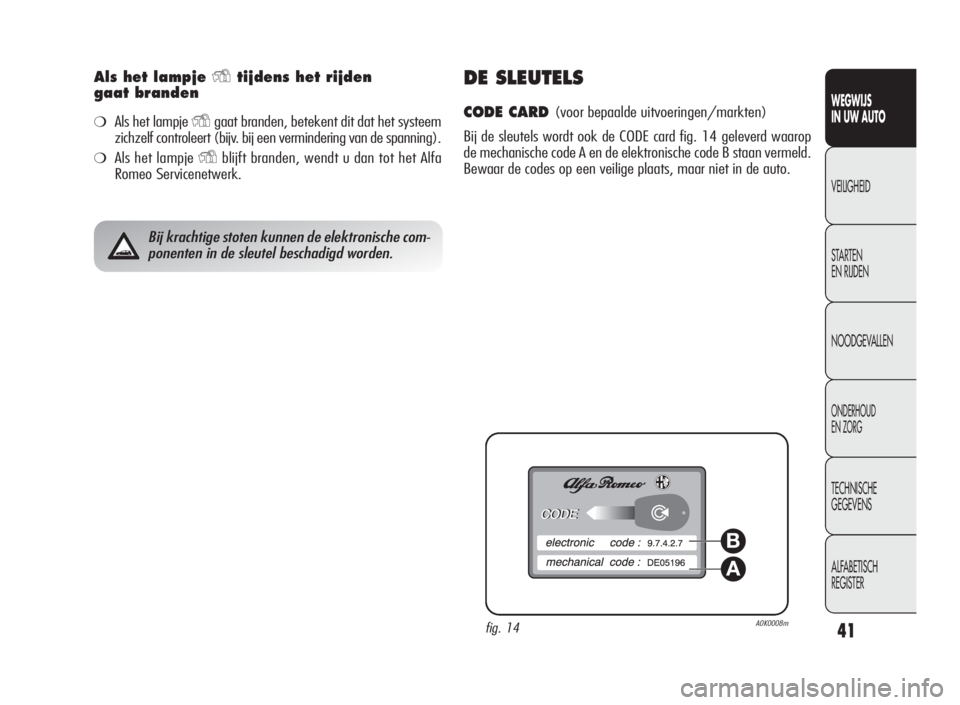

Als het lampjeYtijdens het rijden
gaat branden
❍Als het lampjeYgaat branden, betekent dit dat het systeem
zichzelf controleert (bijv. bij een vermindering van de spanning).
❍Als het lampjeYblijft branden, wendt u dan tot het Alfa
Romeo Servicenetwerk.
DE SLEUTELS
CODE CARD(voor bepaalde uitvoeringen/markten)
Bij de sleutels wordt ook de CODE card fig. 14 geleverd waarop
de mechanische code A en de elektronische code B staan vermeld.
Bewaar de codes op een veilige plaats, maar niet in de auto.
Bij krachtige stoten kunnen de elektronische com-
ponenten in de sleutel beschadigd worden.
fig. 14A0K0008m
A
B
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 41
Page 43 of 294
42
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

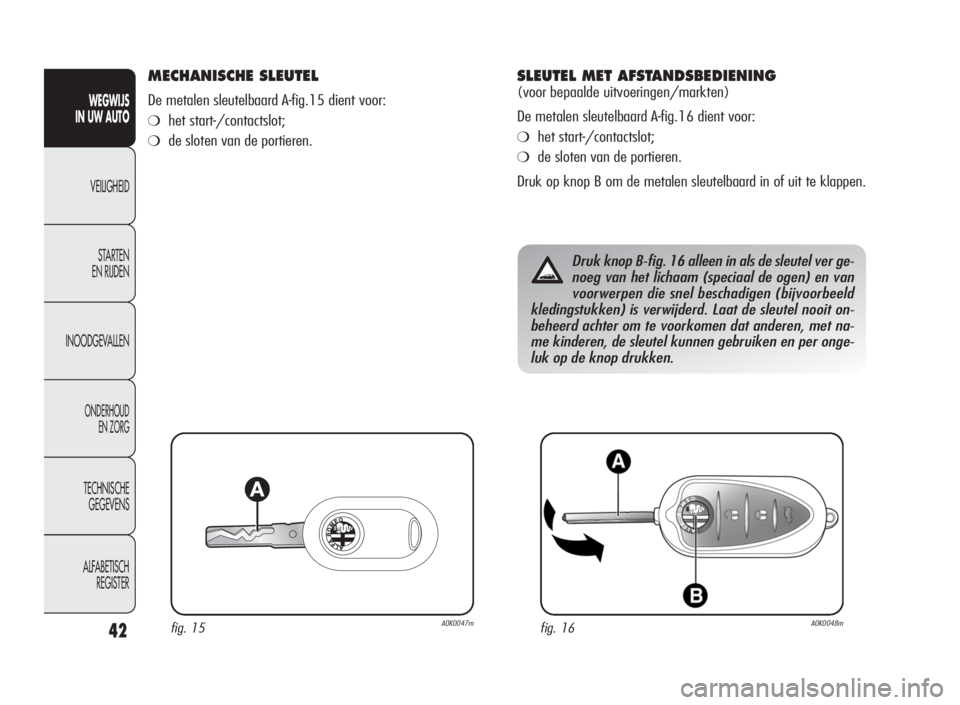

MECHANISCHE SLEUTEL
De metalen sleutelbaard A-fig.15 dient voor:
❍het start-/contactslot;
❍de sloten van de portieren.
fig. 15A0K0047mfig. 16A0K0048m
Druk knop B-fig. 16 alleen in als de sleutel ver ge-
noeg van het lichaam (speciaal de ogen) en van
voorwerpen die snel beschadigen (bijvoorbeeld
kledingstukken) is verwijderd. Laat de sleutel nooit on-
beheerd achter om te voorkomen dat anderen, met na-
me kinderen, de sleutel kunnen gebruiken en per onge-
luk op de knop drukken.
SLEUTEL MET AFSTANDSBEDIENING
(voor bepaalde uitvoeringen/markten)
De metalen sleutelbaard A-fig.16 dient voor:
❍het start-/contactslot;
❍de sloten van de portieren.
Druk op knop B om de metalen sleutelbaard in of uit te klappen.
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 42
Page 44 of 294
43
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

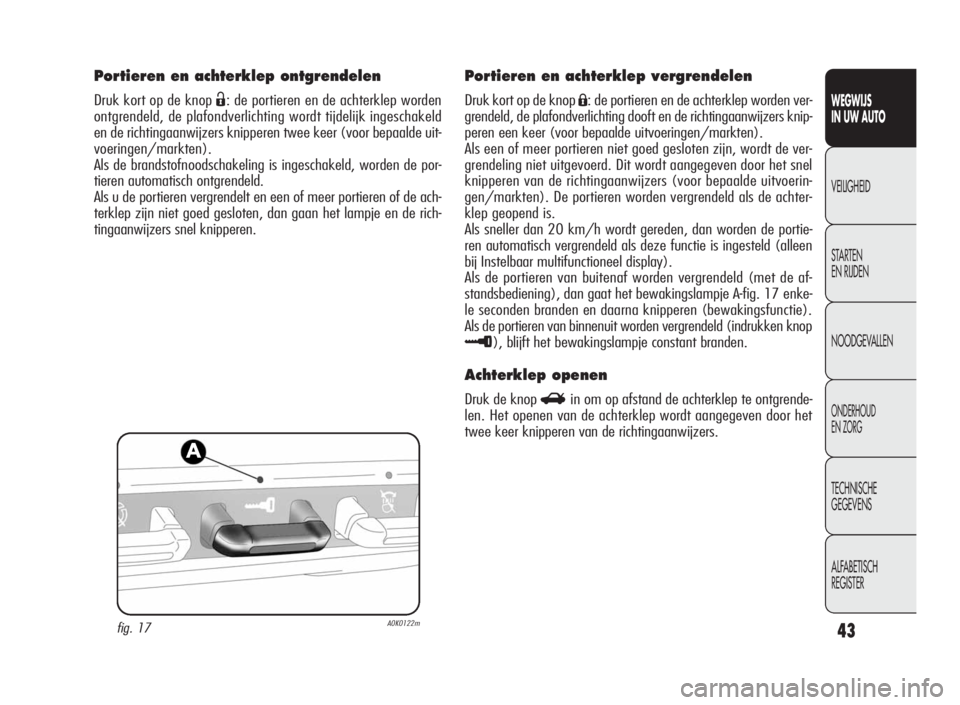

Portieren en achterklep ontgrendelen
Druk kort op de knopË: de portieren en de achterklep worden
ontgrendeld, de plafondverlichting wordt tijdelijk ingeschakeld
en de richtingaanwijzers knipperen twee keer (voor bepaalde uit-
voeringen/markten).
Als de brandstofnoodschakeling is ingeschakeld, worden de por-
tieren automatisch ontgrendeld.
Als u de portieren vergrendelt en een of meer portieren of de ach-
terklep zijn niet goed gesloten, dan gaan het lampje en de rich-
tingaanwijzers snel knipperen.
Portieren en achterklep vergrendelen
Druk kort op de knopÁ: de portieren en de achterklep worden ver-
grendeld, de plafondverlichting dooft en de richtingaanwijzers knip-
peren een keer (voor bepaalde uitvoeringen/markten).
Als een of meer portieren niet goed gesloten zijn, wordt de ver-
grendeling niet uitgevoerd. Dit wordt aangegeven door het snel
knipperen van de richtingaanwijzers (voor bepaalde uitvoerin-
gen/markten). De portieren worden vergrendeld als de achter-
klep geopend is.
Als sneller dan 20 km/h wordt gereden, dan worden de portie-
ren automatisch vergrendeld als deze functie is ingesteld (alleen
bij Instelbaar multifunctioneel display).
Als de portieren van buitenaf worden vergrendeld (met de af-
standsbediening), dan gaat het bewakingslampje A-fig. 17 enke-
le seconden branden en daarna knipperen (bewakingsfunctie).
Als de portieren van binnenuit worden vergrendeld (indrukken knop
≈), blijft het bewakingslampje constant branden.
Achterklep openen
Druk de knopRin om op afstand de achterklep te ontgrende-
len. Het openen van de achterklep wordt aangegeven door het
twee keer knipperen van de richtingaanwijzers.
fig. 17A0K0122m
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 43
Page 45 of 294
44
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
EXTRA AFSTANDSBEDIENINGEN BESTELLEN
Het systeem kan maximaal 8 afstandsbedieningen herkennen. Als
u een nieuwe afstandsbediening nodig hebt, wendt u dan tot het
Alfa Romeo Servicenetwerk en neem de CODE-card (voor bepaal-
de uitvoeringen/markten), een identiteitsbewijs en het kente-
kenbewijs van de auto mee.
fig. 18A0K0051m
Lege batterijen zijn schadelijk voor het milieu. Ze
moeten in daarvoor bestemde containers worden
gedeponeerd of kunnen ingeleverd worden bij het
Alfa Romeo Servicenetwerk, die voor de verwerking zorgt.
BATTERIJ VAN DE SLEUTEL MET
AFSTANDSBEDIENING VERVANGEN
Ga als volgt te werk:
❍druk op knop A-fig. 18 en klap de metalen sleutelbaard uit;
draai de schroef C op
:m.b.v. een kleine schroevendraaier;
❍trek de batterijhouder D naar buiten en vervang de batterij E;
let daarbij goed op de polariteit; plaats de batterijhouder D in
de sleutel en draai de schroef C op
Á.
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 44
Page 46 of 294
45
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
SAFE LOCK-SYSTEEM
(voor bepaalde uitvoeringen/markten)
Dit veiligheidssysteem verhindert de werking van de binnenhand-
grepen en de ver-/ontgrendelknopjes. Het is raadzaam dit systeem
iedere keer in te schakelen als u de auto parkeert.
Systeem inschakelen
Het systeem schakelt op alle portieren in als de knopÁop de sleu-
tel twee keer snel wordt ingedrukt.
Het inschakelen van het systeem wordt aangegeven door het drie
keer knipperen van de richtingaanwijzers en door het knipperen van
lampje A-fig. 19. Het systeem schakelt niet in als een of meerdere
portieren niet goed gesloten zijn.
Als het safe lock-systeem is ingeschakeld, kunnen
de portieren op geen enkele wijze van binnenuit
worden geopend. Controleer daarom, voordat u de
auto verlaat, of er geen personen meer aan boord zijn. Als
de batterij van de sleutel met afstandsbediening leeg is,
kan het systeem alleen worden uitgeschakeld door met de
metalen sleutel het slot van de portieren te bedienen.
Systeem uitschakelen
Het systeem schakelt automatisch uit:
❍als met de metalen sleutelbaard het bestuurdersportier wordt
ontgrendeld;
❍als op knopËvan de afstandsbediening wordt gedrukt;
❍als de contactsleutel in stand MAR wordt gedraaid.
fig. 19A0K0122m
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 45
Page 47 of 294
46
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Hieronder worden alle met de sleutel in te schakelen functies samengevat (met en zonder afstandsbediening):
Type sleutel
Mechanische sleutel
Sleutel met afstandsbediening
Knipperen richtingaanwijzers
(alleen met sleutel
met afstandsbediening)
Bewakingslampje
Ontgrendelen
sloten
Sleutel linksom
draaien
(bestuurderszijde)
Sleutel linksom
draaien
(bestuurderszijde)
Knop
Ëkort
indrukken
2 x knipperen
UitschakelenSloten van buitenaf
vergrendelen
Sleutel rechtsom
draaien
(bestuurderszijde)
Sleutel rechtsom
draaien
(bestuurderszijde)
KnopÁkort
indrukken
1 x knipperen
3 seconden
continu branden
en vervolgens
knipperen
bewakingslampjeSafe Lock inschakelen
(voor bepaalde
uitvoeringen/
markten)
–
–
KnopÁtwee
keer indrukken
3 x knipperen
2 x knipperen
en vervolgens
knipperen
bewakingslampjeAchterklep
ontgrendelen
–
–
KnopRkort
indrukken
2 x knipperen
Knipperen
bewakingslampje
BELANGRIJK Het openen van de ruiten is gekoppeld aan het commando voor ontgrendeling van de portieren; het sluiten van de ruiten
is gekoppeld aan het commando voor vergrendeling van de portieren.
Ruiten openen
(voor bepaalde
uitvoeringen/
markten)
–
–
Langer indrukken
(meer dan
2 seconden)
van knop
Ë
2 x knipperen
UitschakelenRuiten sluiten
(voor bepaalde
uitvoeringen/
markten)
–
–
Langer indrukken
(meer dan
2 seconden)
van knop
Á
1xknipperen
Knipperen
bewakingslampje
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 46
Page 48 of 294
47
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DIEFSTALALARM
(voor bepaalde uitvoeringen/markten)
WANNEER GAAT HET ALARM AF
Het diefstalalarm wordt in de volgende gevallen geactiveerd:
❍bij het onbevoegd openen van de portieren, de motorkap en
de achterklep (omtrekbeveiliging);
❍bij een illegale startpoging (contactsleutel in stand MAR);
❍als de kabels van de accu worden onderbroken;
❍als er bewegende voorwerpen in het interieur aanwezig zijn
(volumetrische beveiliging);
❍bij het optillen/kantelen van de auto (voor bepaalde uitvoe-
ringen/markten).
Het inschakelen van het diefstalalarm wordt aangegeven met een
akoestisch en zichtbaar signaal (de richtingaanwijzers gaan enkele
seconden knipperen). De wijze waarop het systeem in werking
treedt, hangt af van het land waarin gereden wordt. Toch is een
maximum aantal cycli voorzien voor de akoestische en zichtbare
signalen. Na een alarmsignalering schakelt het systeem over naar
de normale bewakingsfunctie.
BELANGRIJK De startblokkering wordt uitgevoerd door de Alfa
Romeo CODE en wordt automatisch ingeschakeld als de contact-
sleutel uit het start-/contactslot wordt genomen.
BELANGRIJK De werking van het diefstalalarm verschilt per land.
ALARM INSCHAKELEN
Richt bij gesloten portieren, achterklep en motorkap en contactslot
in stand STOP of met uitgenomen sleutel, de sleutel met af-
standsbediening in de richting van de auto. Druk op de knop
Á
en laat de knop los. Er is een zichtbaar en akoestisch signaal (be-
halve bij uitvoeringen voor bepaalde markten) en de portieren wor-
den vergrendeld.
Het inschakelen van het alarm wordt voorafgegaan door een zelf-
diagnose: als er een storing is, geeft het systeem nogmaals een
akoestisch en/of optisch signaal via het lampje op het dashboard.
Als ongeveer 4 seconden na het inschakelen van het alarm een
tweede akoestisch signaal en/of zichtbaar signaal via het lampje
op het dashboard wordt gegeven, dan moet het systeem worden
uitgeschakeld door op knop
Ëte drukken. Controleer of de por-
tieren, de motorkap en de achterklep goed gesloten zijn en scha-
kel het alarm opnieuw in met de knop
Á.
Als bij goed gesloten portieren, motorkap en achterklep het sys-
teem een akoestisch signaal uitzendt, dan is er een storing ge-
signaleerd in de werking van het systeem: wendt u in dat geval
tot het Alfa Romeo Servicenetwerk.
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 47
Page 49 of 294
48
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DIEFSTALALARM UITSCHAKELEN
Druk op de knopË. Het volgende gebeurt (met uitzondering van
bepaalde markten):
❍de richtingaanwijzers knipperen twee keer kort;
❍u hoort twee korte akoestische signalen;
❍de portieren worden ontgrendeld.
BELANGRIJK Als de portieren met de metalen sleutel centraal wor-
den ontgrendeld, schakelt het alarm niet uit.
VOLUMETRISCHE BEWAKING/
KANTELBEVEILIGING
Voor een correcte werking van het systeem moeten de ruiten en
het eventuele opendak (voor bepaalde uitvoeringen/markten) ge-
heel gesloten zijn.
Voordat het diefstalalarm wordt ingeschakeld kan met knop
A-fig. 20 de functie worden uitgeschakeld. Als de functie wordt uit-
geschakeld, knippert het lampje op de knop A enkele seconden.
Het buiten werking stellen van de volumetrische beveili-
ging/kantelsensor moet telkens worden herhaald als het instru-
mentenpaneel uitgeschakeld is geweest.
ALARM BUITEN GEBRUIK STELLEN
Als u het diefstalalarm buiten gebruik wilt stellen (bijv. als de au-
to langere tijd niet wordt gebruikt), dan moet u de auto afsluiten
door de metalen baard van de sleutel met afstandsbediening in het
portierslot te draaien.
BELANGRIJK Als de batterijen van de sleutel met afstandsbediening
leeg zijn, of als er een storing is in het diefstalalarm, dan kunt
u het alarm buiten werking stellen door de contactsleutel in het
contactslot te steken en in stand MAR te draaien.
fig. 20A0K0130m
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 48
Page 50 of 294
49
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
START-/CONTACTSLOT
De sleutel kan in drie standen worden gedraaid fig. 21:
❍STOP: motor uit, sleutel uitneembaar en stuur geblokkeerd.
Enkele elektrische installaties kunnen werken (bijv. autoradio,
centrale portiervergrendeling, diefstalalarm enz.);
❍MAR: contact aan. Alle elektrische installaties kunnen werken;
❍AVV: motor starten.
Het contactslot is voorzien van een herstartbeveiliging. Als de mo-
tor bij de eerste poging niet aanslaat, moet u de sleutel terug-
draaien in stand STOP en nogmaals starten.
fig. 21A0K0063m
Als het start-/contactslot is geforceerd (bijv. bij een
poging tot diefstal) moet u, voordat u weer met de
auto gaat rijden, de werking van het slot laten con-
troleren bij het Alfa Romeo Servicenetwerk.
Neem altijd de sleutel uit het contactslot als de au-
to wordt verlaten, om onvoorzichtig gebruik van
de bedieningsknoppen te voorkomen. Vergeet niet
de handrem aan te trekken. Schakel de 1
eversnelling in
als de auto op een helling omhoog staat en de achteruit
bij een helling omlaag (gezien in de rijrichting). Laat kin-
deren nooit alleen achter in de auto.
STUURSLOT
Inschakelen
Zet de sleutel in stand STOP, neem de sleutel uit het contactslot en
draai het stuur totdat het vergrendelt.
Uitschakelen
Draai het stuur iets heen en weer, terwijl u de sleutel in stand
MAR draait.
Het is streng verboden om demontage-/montage-
werkzaamheden uit te voeren, waarvoor wijzigin-
gen in de stuurinrichting of de stuurkolom vereist
zijn (bijv. bij montage van een diefstalbeveiliging). Hier-
door kunnen de prestaties van het systeem, de garantie
en de veiligheid in gevaar worden gebracht en voldoet
de auto niet meer aan de typegoedkeuring.
Verwijder de sleutel nooit uit het contactslot als
de auto nog in beweging is. Bij de eerste stuur-
uitslag blokkeert het stuur automatisch. Dit geldt
in alle gevallen, ook als de auto gesleept wordt.
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 49
