Sehr geehrter Kunde,
Wir danken Ihnen, dass Sie Alfa Romeo den Vorzug gegeben haben.
Wir haben diese Betriebsanleitung vorbereitet, damit Sie die Qualitäten dieses Fahrzeugs richtig genießen können.
Bitte lesen Sie diese Anleitung vor der ersten Fahrt mit Ihrem Wagen sorgfältig durch.
In ihr sind Informationen, Ratschläge und wichtige Bemerkungen für den vorteilhaftesten Einsatz der technischen Eigenschaften Ihres
Alfa Romeo enthalten.
Sie werden besondere Eigenschaften und Details entdecken! Ferner enthält die Betriebsanleitung die wesentlichen Informationen für
die Pflege, Wartung, Fahrsicherheit, sowie den sicheren Fahrzeugzustand für eine lange Lebensdauer Ihres Alfa Romeo.
Bitte lesen Sie die neben den Symbolen aufgeführten Warnungen und Hinweise sorgfältig durch:
Symbol zur Vermeidung von Personenschäden;
Symbol zur Vermeidung von Sachschäden;
Symbol zur Vermeidung von Umweltschäden.
Im beiliegenden Gewährleistungsheft finden Sie außer den Dienstleistungen der Firma Alfa Romeo für ihre Kunden:
– die Gewährleistungsurkunde mit den Fristen und den Bedingungen für die Garantieleistungen
– eine Übersicht der zusätzlichen Dienstleistungen, die Alfa Romeo-Kunden vorbehalten sind.
Wir sind uns sicher, dass diese Instrumente dazu beitragen werden, sich an ihr neues Fahrzeug zu gewöhnen und dessen Eigenschaf-
ten und das Ihnen zur Verfügung stehende Alfa Romeo-Personal schätzen zu lernen.
Viel Spaß also beim Lesen, und gute Fahrt!
Diese Betriebsanleitung umschreibt alle Alfa-Giulietta-Versionen. Aus diesem
Grunde muss der Leser immer nur die Informationen über die von ihm gewählte Ausstattung,
Motorisierung und Version berücksichtigen. Die Daten in dieser Veröffentlichung dienen nur als
Anhaltspunkte. Fiat Group Automobiles steht es frei, jederzeit technisch oder kommerziell
bedingte Änderungen an den, in dieser Veröffentlichung präsentierten Modellen einzuführen.
Weitere Informationen erteilt jede Vertragswerkstatt von Alfa Romeo.
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:45 Pagina 1
Page 3 of 294
KRAFTSTOFF TANKEN
Benzinmotoren: Nur bleifreies Benzin mit einer nicht un-
ter 95 liegenden Oktanzahl (ROZ) tanken.
Dieselmotoren: Das Fahrzeug darf nur mit Dieselkraftstoff nach der
europäischen Spezifikation EN590 betankt werden. Die Verwendung von
anderen Produkten oder Gemischen kann den Motor auf irreparable Wei-
se schädigen und führt zum Verfall des Garantieanspruchs bei entstande-
nen Schäden.
MOTORSTART
Benzinmotoren: Vergewissern Sie sich, dass die Hand-
bremse angezogen ist; den Gangschalthebel in Leerlaufstellung
bringen; das Kupplungspedal ganz durchtreten, ohne das Gas-
pedal zu betätigen, dann den Zündschlüssel auf AVV drehen und
nach Anspringen des Motors loslassen.
Dieselmotoren: den Zündschlüssel auf Position MAR drehen und war-
ten bis die KontrollleuchtenYundmerlöschen. Dann den Zündschlüs-
sel in AVV drehen und den Zündschlüssel loslassen, sobald der Motor ge-
startet ist.
PARKEN AUF BRENNBAREM MATERIAL
Während des Betriebs entwickelt die Abgasanlage sehr hohe Tem-
peraturen. Parken Sie das Fahrzeug deshalb nicht auf brennba-
rem Material, wie Gras, trockenem Laub, Tannennadeln usw.:
Brandgefahr.
UMWELTSCHUTZ
Das Fahrzeug ist mit einem System ausgestattet, das die stän-
dige Diagnose der Bauteile erlaubt, die mit den Schadstoff-
emissionen zusammenhängen, um einen besseren Umweltschutz
zu garantieren.
ELEKTRISCHES ZUBEHÖR
Sollen nach dem Kauf Zubehörteile in das Fahrzeug eingebaut
werden, für die eine elektrische Versorgung notwendig ist (mit
dem Risiko der allmählichen Entladung der Batterie), wenden
Sie sich bitte an das Alfa Romeo Kundendienstnetz, das die ge-
samte Stromaufnahme prüft und abschätzt, ob das Fahrzeug
den erforderlichen Strombedarf verkraften kann.
CODE CARD(für Versionen/Märkte, wo vorgesehen)
Sie ist an einem sicheren Ort aufzubewahren, keinesfalls im
Auto. Es empfiehlt sich, den auf der CODE Card angegebenen
elektronischen Code für den Fall eines Notstarts immer bei sich
zu führen.
PROGRAMMIERTE WARTUNG
Eine korrekte Wartung ist maßgebend, damit das Fahrzeug im
optimalen Zustand eine lange Lebensdauer erreicht, die Sicher-
heitsmerkmale und der Schutz der Umwelt nicht beeinträchtigt
und niedrige Unterhaltskosten sicher gestellt werden.
IN DER BETRIEBSANLEITUNG
... finden Sie Informationen, Ratschläge und wichtige Hinweise
für den korrekten Gebrauch, ein sicheres Fahren und die Pflege
und Wartung Ihres Fahrzeugs. Achten Sie besonders auf die Sym-
bole
"(Personensicherheit)#(Sachschäden)â(Umwelt-
schäden).
BITTE UNBEDINGT LESEN!
K
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:45 Pagina 2
Page 4 of 294
3
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT
DAS FAHRZEUG KENNEN

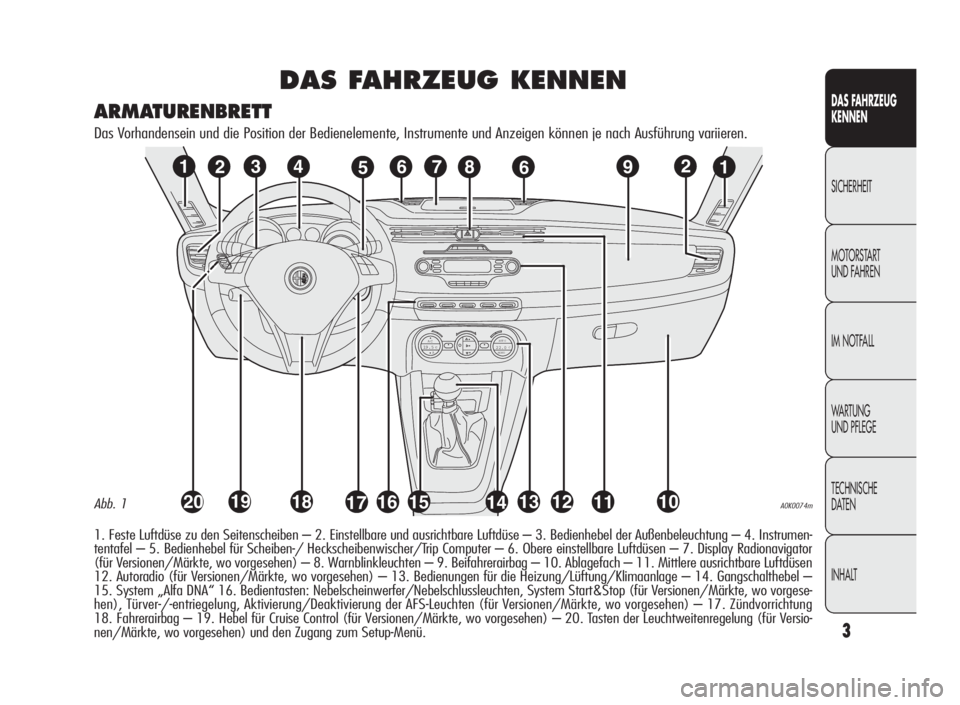

1. Feste Luftdüse zu den Seitenscheiben – 2. Einstellbare und ausrichtbare Luftdüse – 3. Bedienhebel der Außenbeleuchtung – 4. Instrumen-
tentafel – 5. Bedienhebel für Scheiben-/ Heckscheibenwischer/Trip Computer – 6. Obere einstellbare Luftdüsen – 7. Display Radionavigator
(für Versionen/Märkte, wo vorgesehen) – 8. Warnblinkleuchten – 9. Beifahrerairbag – 10. Ablagefach – 11. Mittlere ausrichtbare Luftdüsen
12. Autoradio (für Versionen/Märkte, wo vorgesehen) – 13. Bedienungen für die Heizung/Lüftung/Klimaanlage – 14. Gangschalthebel –
15. System „Alfa DNA“ 16. Bedientasten: Nebelscheinwerfer/Nebelschlussleuchten, System Start&Stop (für Versionen/Märkte, wo vorgese-
hen), Türver-/-entriegelung, Aktivierung/Deaktivierung der AFS-Leuchten (für Versionen/Märkte, wo vorgesehen) – 17. Zündvorrichtung
18. Fahrerairbag – 19. Hebel für Cruise Control (für Versionen/Märkte, wo vorgesehen) – 20. Tasten der Leuchtweitenregelung (für Versio-
nen/Märkte, wo vorgesehen) und den Zugang zum Setup-Menü.
A0K0074mAbb. 1
19.522.0cACAAUT O
MONOC
1
23
4
5
6 78
92
1
2019
18
171615
141312
1110 6
ARMATURENBRETT
Das Vorhandensein und die Position der Bedienelemente, Instrumente und Anzeigen können je nach Ausführung variieren.
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:45 Pagina 3
Page 5 of 294
4
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

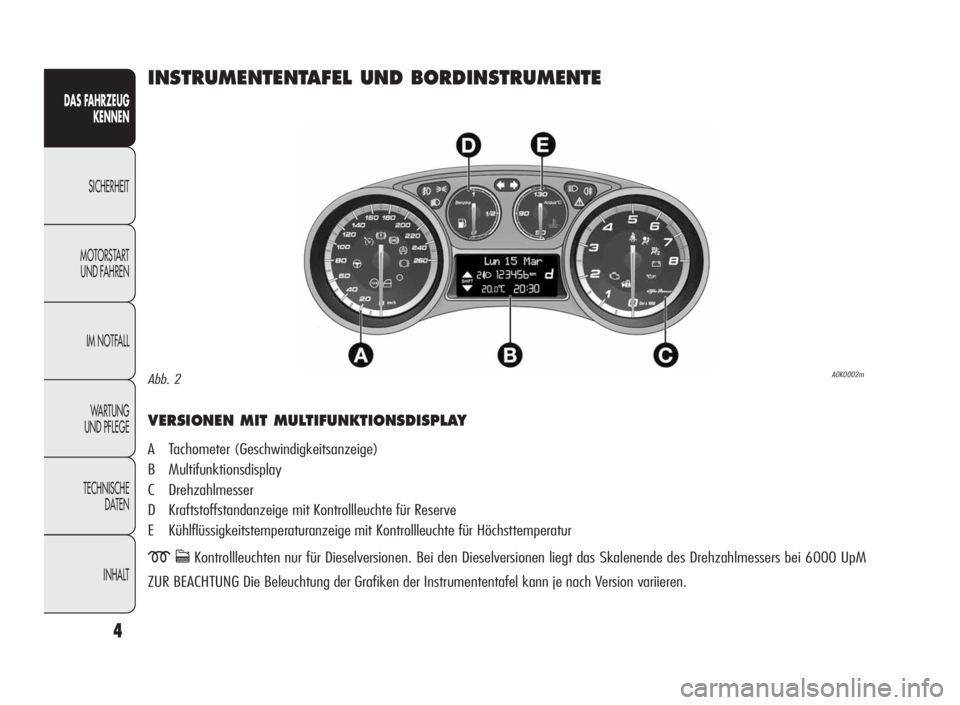

INSTRUMENTENTAFEL UND BORDINSTRUMENTE
VERSIONEN MIT MULTIFUNKTIONSDISPLAY
A Tachometer (Geschwindigkeitsanzeige)
B Multifunktionsdisplay
C Drehzahlmesser
D Kraftstoffstandanzeige mit Kontrollleuchte für Reserve
E Kühlflüssigkeitstemperaturanzeige mit Kontrollleuchte für Höchsttemperatur
mcKontrollleuchten nur für Dieselversionen. Bei den Dieselversionen liegt das Skalenende des Drehzahlmessers bei 6000 UpM
ZUR BEACHTUNG Die Beleuchtung der Grafiken der Instrumententafel kann je nach Version variieren.
A0K0002mAbb. 2
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:45 Pagina 4
Page 6 of 294
5
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

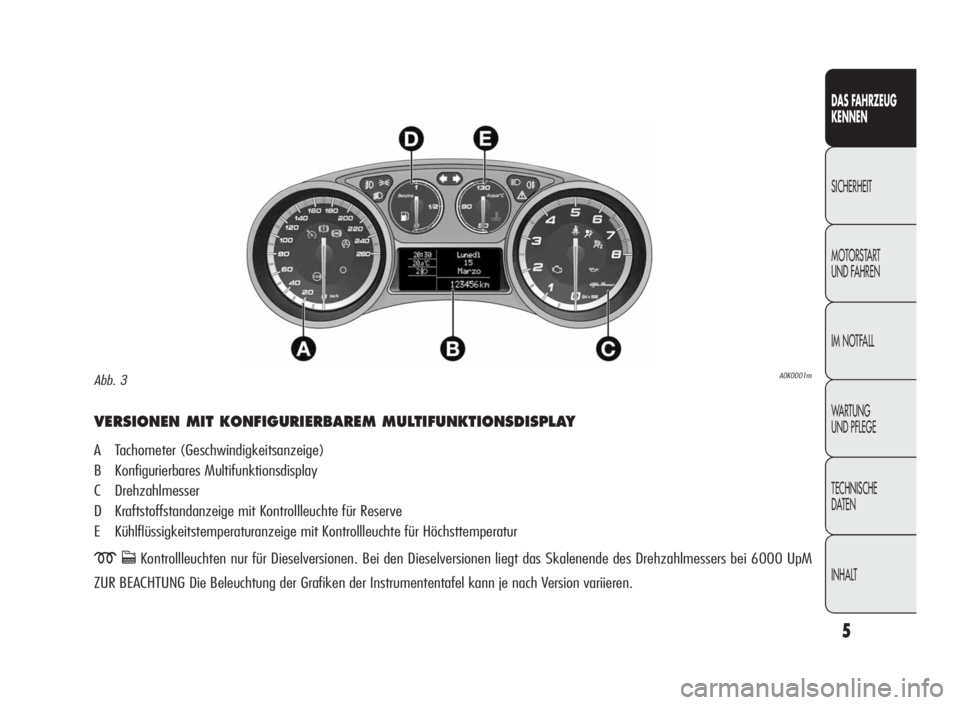

VERSIONEN MIT KONFIGURIERBAREM MULTIFUNKTIONSDISPLAY
A Tachometer (Geschwindigkeitsanzeige)
B Konfigurierbares Multifunktionsdisplay
C Drehzahlmesser
D Kraftstoffstandanzeige mit Kontrollleuchte für Reserve
E Kühlflüssigkeitstemperaturanzeige mit Kontrollleuchte für Höchsttemperatur
mcKontrollleuchten nur für Dieselversionen. Bei den Dieselversionen liegt das Skalenende des Drehzahlmessers bei 6000 UpM
ZUR BEACHTUNG Die Beleuchtung der Grafiken der Instrumententafel kann je nach Version variieren.
A0K0001mAbb. 3
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:45 Pagina 5
Page 7 of 294
6
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

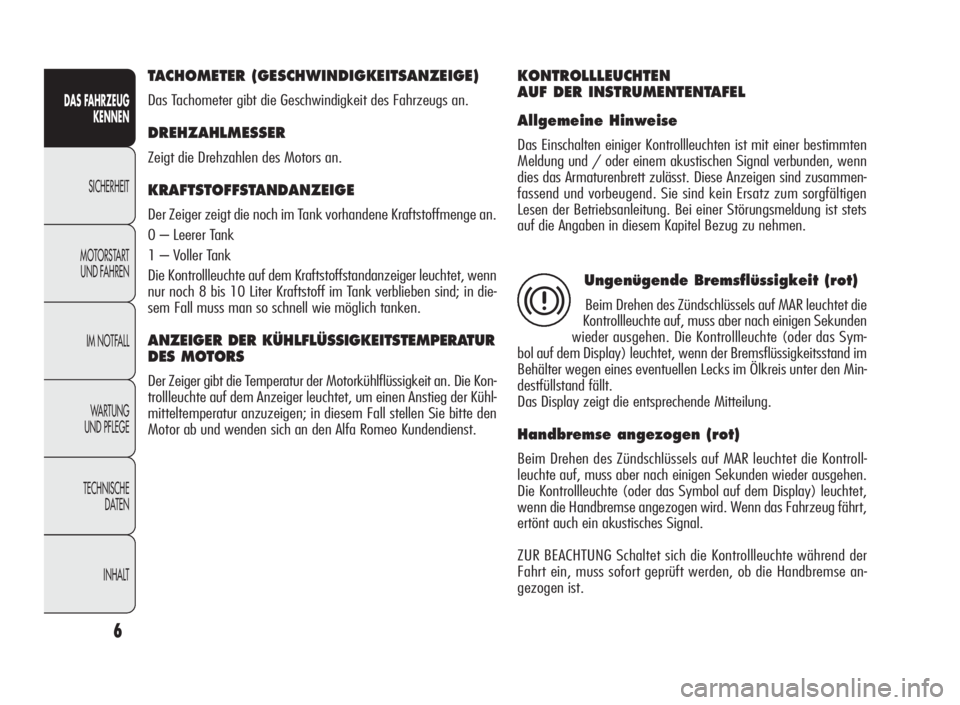

TACHOMETER (GESCHWINDIGKEITSANZEIGE)
Das Tachometer gibt die Geschwindigkeit des Fahrzeugs an.
DREHZAHLMESSER
Zeigt die Drehzahlen des Motors an.
KRAFTSTOFFSTANDANZEIGE
Der Zeiger zeigt die noch im Tank vorhandene Kraftstoffmenge an.
0 – Leerer Tank
1–VollerTank
Die Kontrollleuchte auf dem Kraftstoffstandanzeiger leuchtet, wenn
nur noch 8 bis 10 Liter Kraftstoff im Tank verblieben sind; in die-
sem Fall muss man so schnell wie möglich tanken.
ANZEIGER DER KÜHLFLÜSSIGKEITSTEMPERATUR
DES MOTORS
Der Zeiger gibt die Temperatur der Motorkühlflüssigkeit an. Die Kon-
trollleuchte auf dem Anzeiger leuchtet, um einen Anstieg der Kühl-
mitteltemperatur anzuzeigen; in diesem Fall stellen Sie bitte den
Motor ab und wenden sich an den Alfa Romeo Kundendienst.
KONTROLLLEUCHTEN
AUF DER INSTRUMENTENTAFEL
Allgemeine Hinweise
Das Einschalten einiger Kontrollleuchten ist mit einer bestimmten
Meldung und / oder einem akustischen Signal verbunden, wenn
dies das Armaturenbrett zulässt. Diese Anzeigen sind zusammen-
fassend und vorbeugend. Sie sind kein Ersatz zum sorgfältigen
Lesen der Betriebsanleitung. Bei einer Störungsmeldung ist stets
auf die Angaben in diesem Kapitel Bezug zu nehmen.
Ungenügende Bremsflüssigkeit (rot)
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder ausgehen. Die Kontrollleuchte (oder das Sym-
bol auf dem Display) leuchtet, wenn der Bremsflüssigkeitsstand im
Behälter wegen eines eventuellen Lecks im Ölkreis unter den Min-
destfüllstand fällt.
Das Display zeigt die entsprechende Mitteilung.
Handbremse angezogen (rot)
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontroll-
leuchte auf, muss aber nach einigen Sekunden wieder ausgehen.
Die Kontrollleuchte (oder das Symbol auf dem Display) leuchtet,
wenn die Handbremse angezogen wird. Wenn das Fahrzeug fährt,
ertönt auch ein akustisches Signal.
ZUR BEACHTUNG Schaltet sich die Kontrollleuchte während der
Fahrt ein, muss sofort geprüft werden, ob die Handbremse an-
gezogen ist.
x
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:45 Pagina 6
Page 8 of 294
7
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

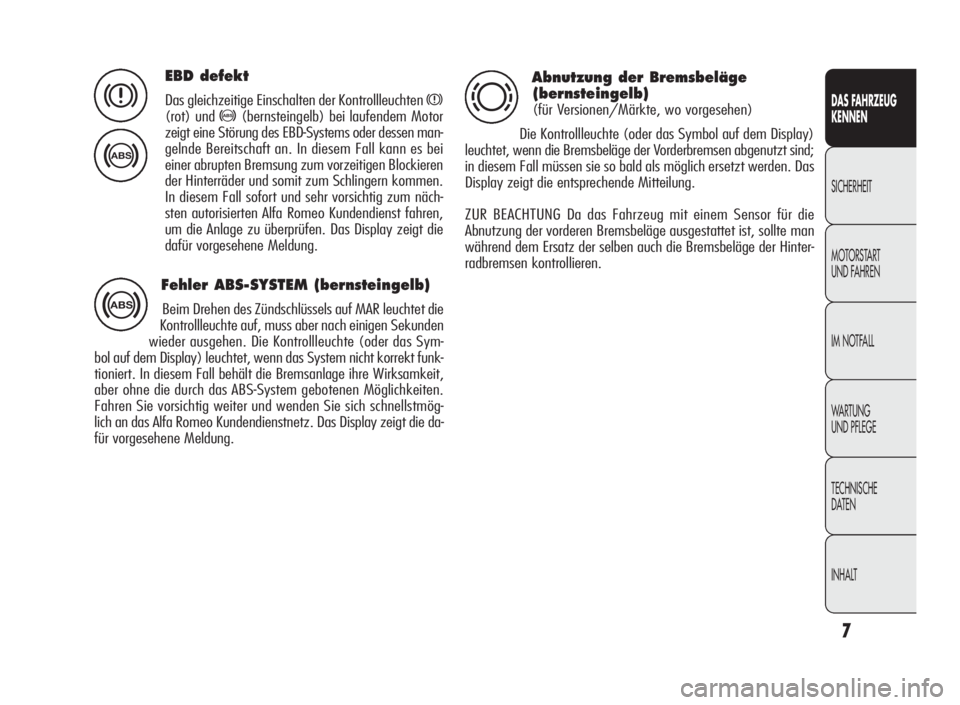

EBD defekt
Das gleichzeitige Einschalten der Kontrollleuchtenx
(rot) und>(bernsteingelb) bei laufendem Motor
zeigt eine Störung des EBD-Systems oder dessen man-
gelnde Bereitschaft an. In diesem Fall kann es bei
einer abrupten Bremsung zum vorzeitigen Blockieren
der Hinterräder und somit zum Schlingern kommen.
In diesem Fall sofort und sehr vorsichtig zum näch-
sten autorisierten Alfa Romeo Kundendienst fahren,
um die Anlage zu überprüfen. Das Display zeigt die
dafür vorgesehene Meldung.x
>
Fehler ABS-SYSTEM (bernsteingelb)
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder ausgehen. Die Kontrollleuchte (oder das Sym-
bol auf dem Display) leuchtet, wenn das System nicht korrekt funk-
tioniert. In diesem Fall behält die Bremsanlage ihre Wirksamkeit,
aber ohne die durch das ABS-System gebotenen Möglichkeiten.
Fahren Sie vorsichtig weiter und wenden Sie sich schnellstmög-
lich an das Alfa Romeo Kundendienstnetz. Das Display zeigt die da-
für vorgesehene Meldung.>

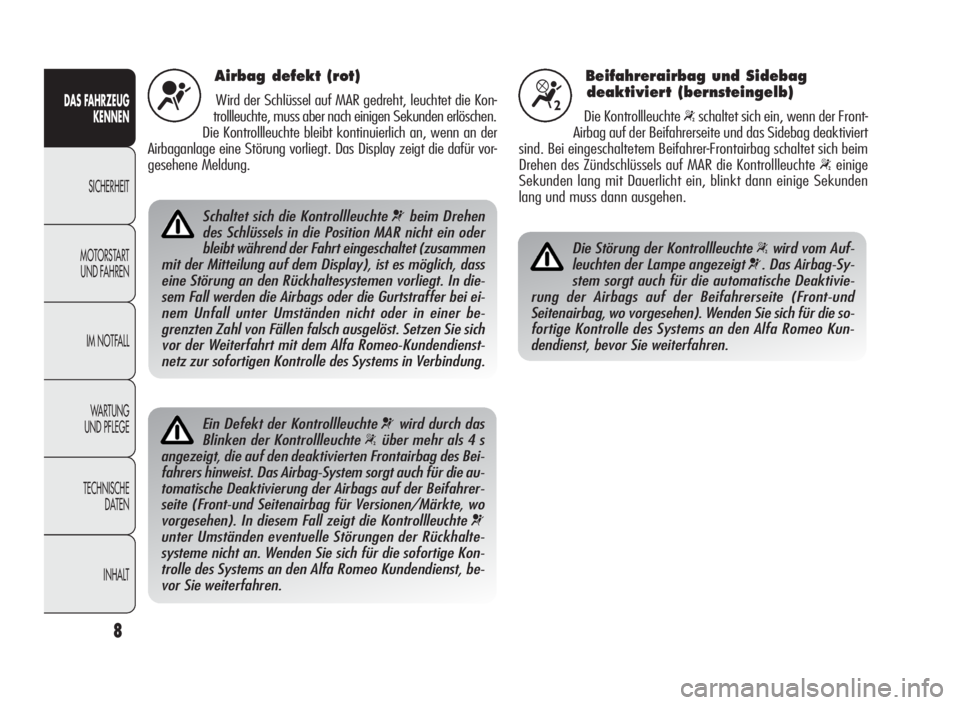

Abnutzung der Bremsbeläge
(bernsteingelb)
(für Versionen/Märkte, wo vorgesehen)
Die Kontrollleuchte (oder das Symbol auf dem Display)
leuchtet, wenn die Bremsbeläge der Vorderbremsen abgenutzt sind;
in diesem Fall müssen sie so bald als möglich ersetzt werden. Das
Display zeigt die entsprechende Mitteilung.
ZUR BEACHTUNG Da das Fahrzeug mit einem Sensor für die
Abnutzung der vorderen Bremsbeläge ausgestattet ist, sollte man
während dem Ersatz der selben auch die Bremsbeläge der Hinter-
radbremsen kontrollieren.d
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:45 Pagina 7
Page 9 of 294
8
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT
Airbag defekt (rot)
Wird der Schlüssel auf MAR gedreht, leuchtet die Kon-
trollleuchte, muss aber nach einigen Sekunden erlöschen.
Die Kontrollleuchte bleibt kontinuierlich an, wenn an der
Airbaganlage eine Störung vorliegt. Das Display zeigt die dafür vor-
gesehene Meldung.¬
Schaltet sich die Kontrollleuchte¬beim Drehen
des Schlüssels in die Position MAR nicht ein oder
bleibt während der Fahrt eingeschaltet (zusammen
mit der Mitteilung auf dem Display), ist es möglich, dass
eine Störung an den Rückhaltesystemen vorliegt. In die-
sem Fall werden die Airbags oder die Gurtstraffer bei ei-
nem Unfall unter Umständen nicht oder in einer be-
grenzten Zahl von Fällen falsch ausgelöst. Setzen Sie sich
vor der Weiterfahrt mit dem Alfa Romeo-Kundendienst-
netz zur sofortigen Kontrolle des Systems in Verbindung.
Ein Defekt der Kontrollleuchte¬wird durch das
Blinken der Kontrollleuchte
“über mehr als 4 s
angezeigt, die auf den deaktivierten Frontairbag des Bei-
fahrers hinweist. Das Airbag-System sorgt auch für die au-
tomatische Deaktivierung der Airbags auf der Beifahrer-
seite (Front-und Seitenairbag für Versionen/Märkte, wo
vorgesehen). In diesem Fall zeigt die Kontrollleuchte
¬
unter Umständen eventuelle Störungen der Rückhalte-
systeme nicht an. Wenden Sie sich für die sofortige Kon-
trolle des Systems an den Alfa Romeo Kundendienst, be-
vor Sie weiterfahren.
Beifahrerairbag und Sidebag
deaktiviert (bernsteingelb)
Die Kontrollleuchte“schaltet sich ein, wenn der Front-
Airbag auf der Beifahrerseite und das Sidebag deaktiviert
sind. Bei eingeschaltetem Beifahrer-Frontairbag schaltet sich beim
Drehen des Zündschlüssels auf MAR die Kontrollleuchte
“einige
Sekunden lang mit Dauerlicht ein, blinkt dann einige Sekunden
lang und muss dann ausgehen.
“
Die Störung der Kontrollleuchte“wird vom Auf-
leuchten der Lampe angezeigt
¬. Das Airbag-Sy-
stem sorgt auch für die automatische Deaktivie-
rung der Airbags auf der Beifahrerseite (Front-und
Seitenairbag, wo vorgesehen). Wenden Sie sich für die so-
fortige Kontrolle des Systems an den Alfa Romeo Kun-
dendienst, bevor Sie weiterfahren.
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:45 Pagina 8
Page 10 of 294
9
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT
Sicherheitsgurte nicht angelegt (rot)
(für Versionen/Märkte, wo vorgesehen)
Die Kontrollleuchte leuchtet bei stillstehendem Fahr-
zeug und bei nicht korrekt angelegtem Fahrersitzgurt
auf. Die Kontrollleuchte blinkt auf, zusammen mit dem Akustiksi-
gnal (Buzzer), wenn bei fahrendem Fahrzeug der Sicherheitsgurt
des Fahrersitzes nicht korrekt angelegt ist.
Für die permanente Deaktivierung des akustischen Signals (Buz-
zer) des S.B.R.-Systems (Seat Belt Reminder), wenden Sie sich
bitte an das Alfa Romeo-Kundendienstnetz.
Das System kann über das Setup-Menü wieder aktiviert werden.<
Ungenügende Batterieladung (rot)
(für Versionen/Märkte, wo vorgesehen)
Beim Drehen des Zündschlüssels auf MAR schaltet sich
die Kontrollleuchte ein, muss aber beim Anlassen des
Motors erlöschen (eine kurze Verzögerung bei Motor im Leerlauf ist
zulässig).
Leuchtet die Kontrollleuchte (oder das Symbol auf dem Display)
ständig oder blinkend weiter, wenden Sie sich bitte an das Alfa
Romeo-Kundendienstnetz.w
Ser vounterstützung der Lenkanlage
defekt (rot)
(für Versionen/Märkte, wo vorgesehen)
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden wieder aus-
gehen. Bleiben die Kontrollleuchte bzw. das Symbol auf dem Dis-
play eingeschaltet, steht die elektrische Servolenkung nicht zur Ver-
fügung und die auf das Lenkrad angewandte Kraft könnte erhöht
sein, obwohl die Möglichkeit zum Lenken noch besteht. Wenden
Sie sich bitte in diesem Fall an das Alfa Romeo Kundendienstnetz.
Das Display zeigt die entsprechende Mitteilung.
ZUR BEACHTUNG Nach einem Trennen der Batterie muss die Len-
kung initialisiert werden, was durch das Aufleuchten der entspre-
chenden Kontrollleuchte angezeigt wird. Dazu genügt es, das Lenk-
rad von einem Anschlag zum anderen zu drehen, oder einfach etwa
100 Meter geradeaus zu fahren.g
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:45 Pagina 9
