WEGWIJS IN UW AUTO
1. Vast luchtrooster voor lucht naar de zijruiten – 2. Verstelbaar en regelbaar luchtrooster – 3. Bedieningshendel buitenverlichting – 4. Instrumentenpa-
neel – 5. Bedieningshendel ruitenwissers/achterruitwisser/trip computer – 6. Regelbare luchtroosters boven – 7. Display radionavigatiesysteem(voor
bepaalde uitvoeringen/markten) – 8. Waarschuwingsknipperlichten – 9. Frontairbag passagierszijde – 10. Dashboardkastje – 11. Verstelbare lucht-
roosters in het midden – 12. Autoradio (voor bepaalde uitvoeringen/markten) – 13. Bedieningsknoppen voor verwarming/ventilatie/airconditioning–
14. Versnellingspook – 15. „Alfa DNA”-systeem – 16. Bedieningsknoppen: mistlampen voor/mistachterlichten, Start&Stop-systeem (voor bepaalde uit-
voeringen/markten), ver-/ontgrendelen van de portieren, in-/uitschakeling adaptieve verlichting AFS (voor bepaalde uitvoeringen/markten) – 17.
Start-/contactslot – 18. Frontairbag bestuurderszijde – 19. Bedieningshendel cruise-control (voor bepaalde uitvoeringen/markten) – 20. Drukknoppen
koplampverstelling (voor bepaalde uitvoeringen/markten) en toegang Setup-menu.
A0K0074mfig. 1
19.522.0cACAAUT O
MONOC
1
23
4
5
6 78
92
1
2019
18
171615
141312
1110 6
DASHBOARD
De aanwezigheid en de opstelling van de bedieningsorganen, de instrumenten en de lampjes kunnen per uitvoering verschillen.
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 3
Page 12 of 294
11
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Te hoge koelvloeistoftemperatuur
(rood)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het lampje
doven. Het lampje gaat branden als de motor te warm is. Op het
display verschijnt de bijbehorende melding.
Als het lampje gaat branden, moeten de volgende maatregelen
worden genomen:
❍bij normale rij-omstandigheden: stop de auto, zet de motor uit
en controleer of het niveau van de koelvloeistof in het reser-
voir niet onder het MIN-merkteken staat. Als dat wel het geval
is, wacht dan enkele minuten zodat de motor kan afkoelen,
open vervolgens langzaam en voorzichtig de dop, vul koel-
vloeistof bij en controleer of de koelvloeistof tussen het MIN- en
MAX-merkteken op het reservoir staat. Controleer ook of er geen
vloeistof weglekt. Als bij het starten van de motor het lampje
opnieuw gaat branden, wendt u dan tot het Alfa Romeo Ser-
vicenetwerk.
❍Als de auto onder zware bedrijfsomstandigheden wordt gebruikt
(bijvoorbeeld het trekken van een aanhanger bergopwaarts of
met volbeladen auto): verlaag de snelheid en breng, als het
lampje blijft branden, de auto tot stilstand. Wacht 2 tot 3 mi-
nuten met draaiende motor en geef iets gas voor een snellere
circulatie van de koelvloeistof. Zet vervolgens de motor uit. Con-
troleer het vloeistofniveau zoals hiervoor beschreven.
BELANGRIJK Bij zware bedrijfsomstandigheden is het raadzaam de
motor enkele minuten te laten draaien met iets ingetrapt gaspe-
daal voordat u de motor uitzet.
u
Niet goed gesloten portieren (rood)
(voor bepaalde uitvoeringen/markten)
Het lampje (of het symbool op het display) gaat bran-
den als een of meer portieren of de achterklep niet goed
gesloten zijn. Als de auto in beweging is met geopende portieren,
dan klinkt er een akoestisch signaal. Op enkele uitvoeringen gaat
het lampje (of het symbool op het display) ook branden als de mo-
torkap niet goed gesloten is.´
Storing EOBD-/inspuitsysteem (geel)
Als u onder normale omstandigheden de contactsleu-
tel in stand MAR draait, dan gaat het lampje branden.
Het lampje moet doven als de motor is aangeslagen.
Als het lampje blijft branden of tijdens het rijden gaat branden, dan
werkt het inspuitsysteem niet optimaal; als het lampje constant
brandt, dan duidt dit op een storing in het motormanagementsy-
steem; dit kan tot gevolg hebben dat de schadelijke uitlaatgas-
emissie toeneemt, de prestaties verminderen, de auto slechter gaat
rijden en het brandstofverbruik toeneemt.
Op enkele uitvoeringen verschijnt de bijbehorende melding op
het display.
U kunt onder deze omstandigheden doorrijden zonder te veel van
de motor te eisen of met hoge snelheid te rijden. Als lang met
een brandend waarschuwingslampje wordt doorgereden, kunnen
beschadigingen ontstaan. Wendt u zo snel mogelijk tot het Alfa Ro-
meo Servicenetwerk.
Het lampje dooft als de storing verdwijnt. De storing wordt door
het systeem in het geheugen opgeslagen.U
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 11
Page 16 of 294
15
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Snelheidslimiet overschreden (rood)
(voor bepaalde uitvoeringen/markten)
Het lampje (voor bepaalde uitvoeringen/markten) gaat
branden als harder dan 120 km/h wordt gereden.
Als de auto de in het Setup-menu ingestelde snelheidslimiet over-
schrijdt (bijv. 120 km/h), dan verschijnen op enkele uitvoeringen
een melding en een symbool op het display en klinkt er een akoes-
tisch signaal.
X
De rijsnelheid moet altijd worden aangepast aan
de verkeerssituatie en de weersomstandigheden
en u dient zich altijd aan de geldende verkeers-
wetgeving te houden. U kunt de motor ook uitzetten met
een brandend DPF-lampje; het herhaaldelijk onderbreken
van het regeneratieproces kan echter een vroegtijdige
verslechtering van de motoroliekwaliteit veroorzaken. Het
is daarom aan te raden altijd te wachten tot het lampje
gedoofd is voordat u de motor uitzet en de hierboven
beschreven aanwijzingen op te volgen. Het is niet aan te
raden het regeneratieproces van het DPF te voltooien bij
een stilstaande auto.Storingsmelding (geel)
(voor bepaalde uitvoeringen/markten)
Het lampje gaat bij de volgende omstandigheden branden.
In deze gevallen moet u zich zo snel mogelijk tot het Alfa
Romeo Servicenetwerk wenden om de storing te laten verhelpen.
Storing buitenverlichting
Zie hetgeen beschreven is voor lampje6.
Storing remlichten
Zie hetgeen beschreven is voor „Storing remlichten”.
Brandstofnoodschakeling
Het lampje gaat branden als de brandstofnoodschakeling is inge-
schakeld. Op het display verschijnt de bijbehorende melding.
Storing Start&Stop
(voor bepaalde uitvoeringen/markten)
Het lampje gaat branden als er een storing is in het Start&Stop-
systeem.
Storing regensensor
(voor bepaalde uitvoeringen/markten)
Het lampje gaat branden als er een storing is in de regensensor.
è
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 15
Page 18 of 294
17
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Dimlicht (groen)
Het lampje gaat branden als het dimlicht wordt inge-
schakeld.2U
Grootlicht (blauw)
Het lampje gaat branden als het grootlicht wordt in-
geschakeld.1
Richtingaanwijzer links (groen)
Het lampje gaat branden als de richtingaanwijzerhen-
del omlaag wordt gezet en als de drukknop voor de
waarschuwingsknipperlichten wordt ingedrukt.
Richtingaanwijzer rechts (groen)
Het lampje gaat branden als de richtingaanwijzerhen-
del omhoog wordt gezet en als de drukknop voor de
waarschuwingsknipperlichten wordt ingedrukt.
R
E
In-/uitschakeling Start&Stop-systeem
(voor bepaalde uitvoeringen/markten)
Storing Start&Stop-systeem
Inschakeling Start&Stop-systeem
De inschakeling van het Start&Stop-systeem wordt aangegeven
door een melding op het display.
In dit geval dooft het lampje op de knop
Tdie zich op het scha-
kelaarpaneel (zie de paragraaf „Start&Stop” in dit hoofdstuk) op
het dashboard bevindt.
Uitschakeling Start&Stop-systeem
❍Uitvoeringen met multifunctioneel display: de uitschakeling van
het Start&Stop-systeem wordt aangegeven door een melding
op het display.
❍Uitvoeringen met instelbaar multifunctioneel display: de uit-
schakeling van het Start&Stop-systeem wordt aangegeven door
de weergave van symbool
T+ een melding op het display.
Bij uitgeschakeld systeem brandt het lampje
Uop de knop.
Storing Start&Stop-systeem
Bij een storing in het Start&Stop-systeem gaat het symboolUop
het display knipperen. Wendt u in dat geval tot het Alfa Romeo Ser-
vicenetwerk. Op het display verschijnt de bijbehorende melding.
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 17
Page 21 of 294
20
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

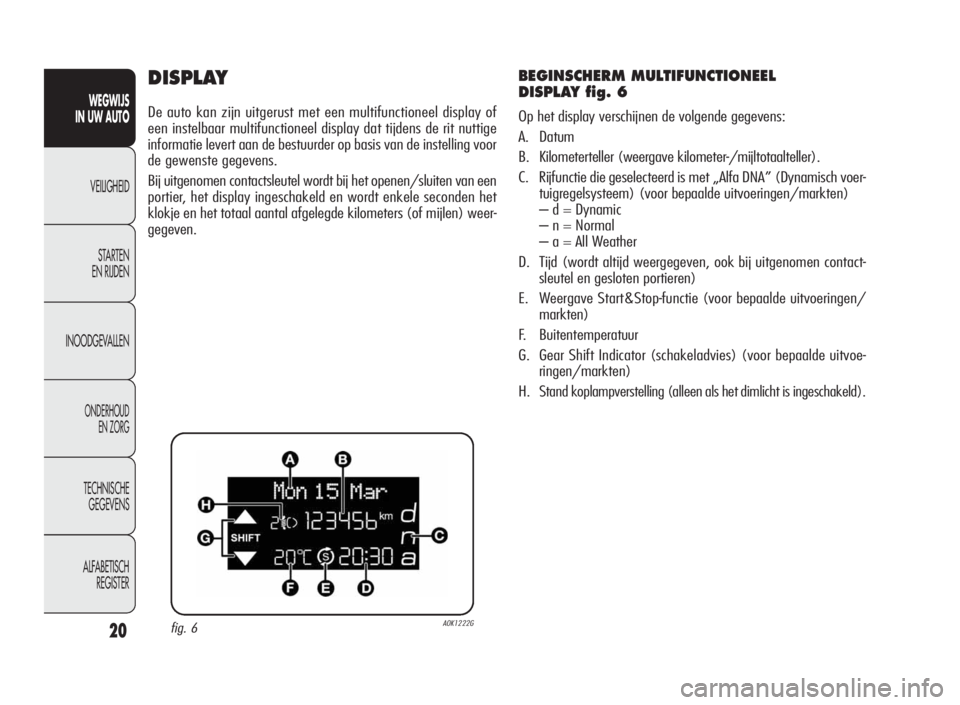

DISPLAY
De auto kan zijn uitgerust met een multifunctioneel display of
een instelbaar multifunctioneel display dat tijdens de rit nuttige
informatie levert aan de bestuurder op basis van de instelling voor
de gewenste gegevens.
Bij uitgenomen contactsleutel wordt bij het openen/sluiten van een
portier, het display ingeschakeld en wordt enkele seconden het
klokje en het totaal aantal afgelegde kilometers (of mijlen) weer-
gegeven.
BEGINSCHERM MULTIFUNCTIONEEL
DISPLAY fig. 6
Op het display verschijnen de volgende gegevens:
A. Datum
B. Kilometerteller (weergave kilometer-/mijltotaalteller).
C. Rijfunctie die geselecteerd is met „Alfa DNA” (Dynamisch voer-
tuigregelsysteem) (voor bepaalde uitvoeringen/markten)
– d = Dynamic
– n = Normal
– a = All Weather
D. Tijd (wordt altijd weergegeven, ook bij uitgenomen contact-
sleutel en gesloten portieren)
E. Weergave Start&Stop-functie (voor bepaalde uitvoeringen/
markten)
F. Buitentemperatuur
G. Gear Shift Indicator (schakeladvies) (voor bepaalde uitvoe-
ringen/markten)
H.
Stand koplampverstelling (alleen als het dimlicht is ingeschakeld).
fig. 6A0K1222G
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 20
Page 22 of 294
21
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

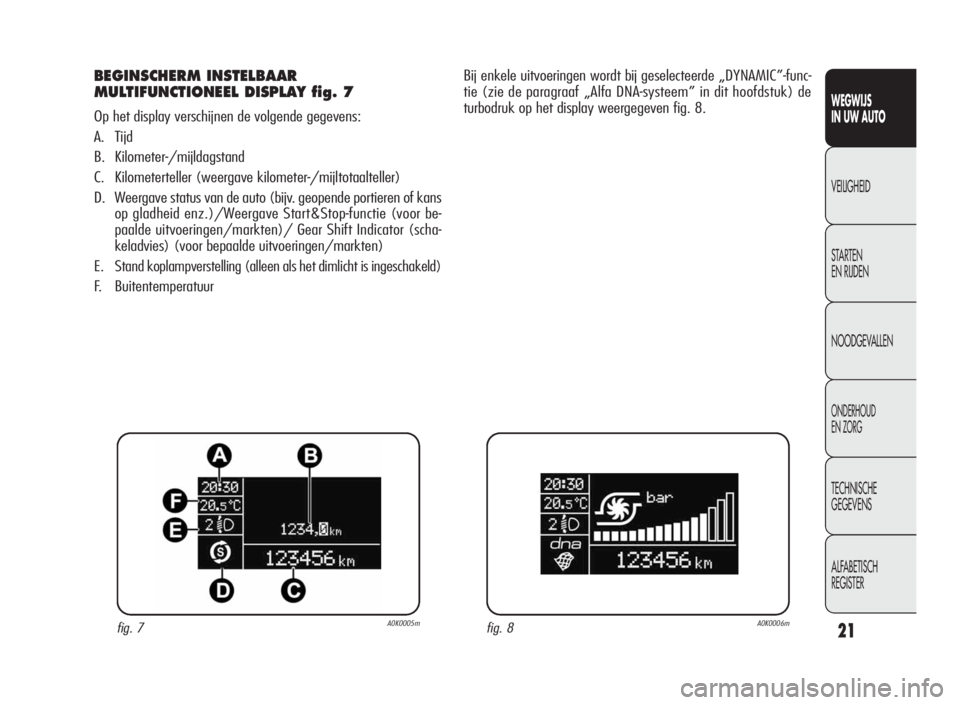

BEGINSCHERM INSTELBAAR
MULTIFUNCTIONEEL DISPLAY fig. 7
Op het display verschijnen de volgende gegevens:
A. Tijd
B. Kilometer-/mijldagstand
C. Kilometerteller (weergave kilometer-/mijltotaalteller)
D. Weergave status van de auto (bijv. geopende portieren of kans
op gladheid enz.)/Weergave Start&Stop-functie (voor be-
paalde uitvoeringen/markten)/ Gear Shift Indicator (scha-
keladvies) (voor bepaalde uitvoeringen/markten)
E.
Stand koplampverstelling (alleen als het dimlicht is ingeschakeld)
F. BuitentemperatuurBij enkele uitvoeringen wordt bij geselecteerde „DYNAMIC”-func-
tie (zie de paragraaf „Alfa DNA-systeem” in dit hoofdstuk) de
turbodruk op het display weergegeven fig. 8.
fig. 7A0K0005mfig. 8A0K0006m
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 21
Page 24 of 294
23
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WELCOME MOVEMENT
Als bij enkele uitvoeringen de contactsleutel in stand MAR wordt
gedraaid, dan:
❍vindt een snelle beweging (op- en teruglopen) van de wijzers
van de snelheidsmeter en de toerenteller plaats;
❍gaat de verlichting van de symbolen/displays branden;
❍wordt op het display een grafische voorstelling van de om-
trek van de auto weergegeven.
Beweging van de wijzers
❍Als de contactsleutel uit het contactslot wordt genomen ter-
wijl de wijzers bewegen, dan keren die onmiddellijk naar hun
beginstand terug.
❍Na het bereiken van de uiterste stand zullen de wijzers de waar-
de aangeven die door de auto wordt gemeten.
❍Bij het starten van de motor stopt de beweging van de wijzers.
Verlichting van de symbolen/displays
Enkele seconden nadat de sleutel in het contactslot is gesto-
ken, worden achtereenvolgens de meters, de symbolen en het
display verlicht.
Grafische animatie
Als de sleutel uit het contactslot wordt genomen (bij gesloten por-
tieren), blijft het display verlicht en toont een grafische animatie.
Vervolgens wordt de verlichting van het display geleidelijk ge-
dimd totdat de verlichting volledig is uitgeschakeld.
BEDIENINGSKNOPPEN fig. 10
Ò▲: om het scherm en de keuzemogelijkheden naar boven te
doorlopen of de weergegeven waarde te verhogen.
„SET ESC”: kort indrukken voor toegang tot het menu en/of naar
het volgende scherm te gaan of de keuze te bevesti-
gen. Even ingedrukt houden om terug te keren naar
het beginscherm.
▼: om het scherm en de keuzemogelijkheden naar beneden
te doorlopen of de weergegeven waarde te verlagen.
BELANGRIJK Bij de knoppen „
Ò▲”en„▼” hangt de werking
van het volgende af:
❍binnen het menu kunt u het menu naar boven of beneden
doorlopen;
❍tijdens het instellen kunt u de waarde verhogen of verlagen.
fig. 10A0K0094m
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 23
Page 41 of 294
40
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
SYMBOLEN
Op enkele onderdelen van uw auto zijn plaatjes met een bepaal-
de kleur aangebracht met daarop symbolen die voorzorgsmaatre-
gelen aangeven die u in acht moet nemen als u met het betref-
fende onderdeel te maken krijgt. Bovendien is onder de motorkap
een plaatje aangebracht, waarop de betekenis van de symbolen
wordt verklaard.
ALFA ROMEO CODE
Voor een nog betere bescherming tegen diefstal is de auto uitge-
rust met een elektronische startblokkering. Het systeem schakelt
automatisch in als de contactsleutel wordt uitgenomen.
In iedere sleutel zit een elektronische component gemonteerd die
bij het starten van de motor een signaal ontvangt via een speciale
antenne die in het start-/contactslot is ingebouwd. Het signaal wordt
bij het starten omgezet in een gecodeerd signaal en vervolgens aan
de regeleenheid van het CODE-systeem gezonden, die, als de co-
de wordt herkend, het starten van de motor mogelijk maakt.
WERKING
Als u bij het starten van de motor de sleutel in stand MAR draait,
dan stuurt de regeleenheid van de Alfa Romeo CODE een code naar
de regeleenheid van de motor die, als de code wordt herkend, de
blokkering van de functies opheft.
De code wordt alleen verzonden als de regeleenheid van het
Alfa Romeo CODE-systeem de door de sleutel verzonden code
heeft herkend.
Iedere keer als u de contactsleutel in de stand STOP zet, schakelt
de Alfa Romeo CODE de functies van de elektronische regeleen-
heid van de motor uit. Als bij het starten de code niet wordt her-
kend, gaat op het instrumentenpaneel het waarschuwingslampje
Ybranden.
Draai in dat geval de sleutel in stand STOP en vervolgens opnieuw
in stand MAR; als de motor geblokkeerd blijft, probeer het dan
opnieuw met de andere geleverde sleutels. Als u er ook na deze
handelingen nog niet in slaagt de motor te starten, wendt u dan
tot het Alfa Romeo Servicenetwerk.
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 40
Page 48 of 294
47
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DIEFSTALALARM
(voor bepaalde uitvoeringen/markten)
WANNEER GAAT HET ALARM AF
Het diefstalalarm wordt in de volgende gevallen geactiveerd:
❍bij het onbevoegd openen van de portieren, de motorkap en
de achterklep (omtrekbeveiliging);
❍bij een illegale startpoging (contactsleutel in stand MAR);
❍als de kabels van de accu worden onderbroken;
❍als er bewegende voorwerpen in het interieur aanwezig zijn
(volumetrische beveiliging);
❍bij het optillen/kantelen van de auto (voor bepaalde uitvoe-
ringen/markten).
Het inschakelen van het diefstalalarm wordt aangegeven met een
akoestisch en zichtbaar signaal (de richtingaanwijzers gaan enkele
seconden knipperen). De wijze waarop het systeem in werking
treedt, hangt af van het land waarin gereden wordt. Toch is een
maximum aantal cycli voorzien voor de akoestische en zichtbare
signalen. Na een alarmsignalering schakelt het systeem over naar
de normale bewakingsfunctie.
BELANGRIJK De startblokkering wordt uitgevoerd door de Alfa
Romeo CODE en wordt automatisch ingeschakeld als de contact-
sleutel uit het start-/contactslot wordt genomen.
BELANGRIJK De werking van het diefstalalarm verschilt per land.
ALARM INSCHAKELEN
Richt bij gesloten portieren, achterklep en motorkap en contactslot
in stand STOP of met uitgenomen sleutel, de sleutel met af-
standsbediening in de richting van de auto. Druk op de knop
Á
en laat de knop los. Er is een zichtbaar en akoestisch signaal (be-
halve bij uitvoeringen voor bepaalde markten) en de portieren wor-
den vergrendeld.
Het inschakelen van het alarm wordt voorafgegaan door een zelf-
diagnose: als er een storing is, geeft het systeem nogmaals een
akoestisch en/of optisch signaal via het lampje op het dashboard.
Als ongeveer 4 seconden na het inschakelen van het alarm een
tweede akoestisch signaal en/of zichtbaar signaal via het lampje
op het dashboard wordt gegeven, dan moet het systeem worden
uitgeschakeld door op knop
Ëte drukken. Controleer of de por-
tieren, de motorkap en de achterklep goed gesloten zijn en scha-
kel het alarm opnieuw in met de knop
Á.
Als bij goed gesloten portieren, motorkap en achterklep het sys-
teem een akoestisch signaal uitzendt, dan is er een storing ge-
signaleerd in de werking van het systeem: wendt u in dat geval
tot het Alfa Romeo Servicenetwerk.
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 47
Page 50 of 294
49
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

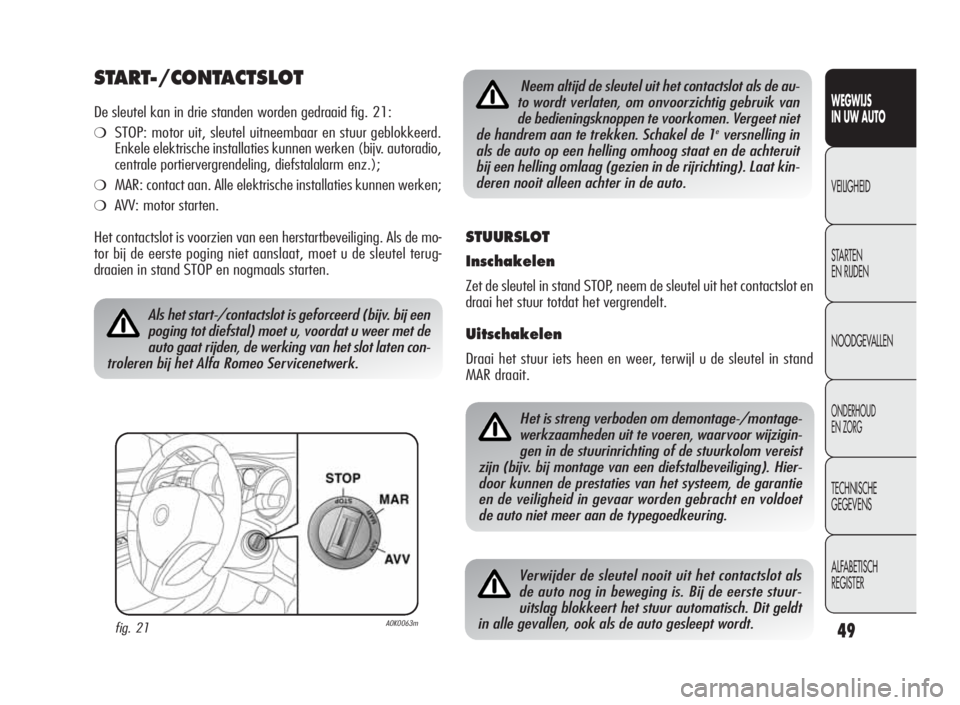

START-/CONTACTSLOT
De sleutel kan in drie standen worden gedraaid fig. 21:
❍STOP: motor uit, sleutel uitneembaar en stuur geblokkeerd.
Enkele elektrische installaties kunnen werken (bijv. autoradio,
centrale portiervergrendeling, diefstalalarm enz.);
❍MAR: contact aan. Alle elektrische installaties kunnen werken;
❍AVV: motor starten.
Het contactslot is voorzien van een herstartbeveiliging. Als de mo-
tor bij de eerste poging niet aanslaat, moet u de sleutel terug-
draaien in stand STOP en nogmaals starten.
fig. 21A0K0063m
Als het start-/contactslot is geforceerd (bijv. bij een
poging tot diefstal) moet u, voordat u weer met de
auto gaat rijden, de werking van het slot laten con-
troleren bij het Alfa Romeo Servicenetwerk.
Neem altijd de sleutel uit het contactslot als de au-
to wordt verlaten, om onvoorzichtig gebruik van
de bedieningsknoppen te voorkomen. Vergeet niet
de handrem aan te trekken. Schakel de 1
eversnelling in
als de auto op een helling omhoog staat en de achteruit
bij een helling omlaag (gezien in de rijrichting). Laat kin-
deren nooit alleen achter in de auto.
STUURSLOT
Inschakelen
Zet de sleutel in stand STOP, neem de sleutel uit het contactslot en
draai het stuur totdat het vergrendelt.
Uitschakelen
Draai het stuur iets heen en weer, terwijl u de sleutel in stand
MAR draait.
Het is streng verboden om demontage-/montage-
werkzaamheden uit te voeren, waarvoor wijzigin-
gen in de stuurinrichting of de stuurkolom vereist
zijn (bijv. bij montage van een diefstalbeveiliging). Hier-
door kunnen de prestaties van het systeem, de garantie
en de veiligheid in gevaar worden gebracht en voldoet
de auto niet meer aan de typegoedkeuring.
Verwijder de sleutel nooit uit het contactslot als
de auto nog in beweging is. Bij de eerste stuur-
uitslag blokkeert het stuur automatisch. Dit geldt
in alle gevallen, ook als de auto gesleept wordt.
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 49
