ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
20

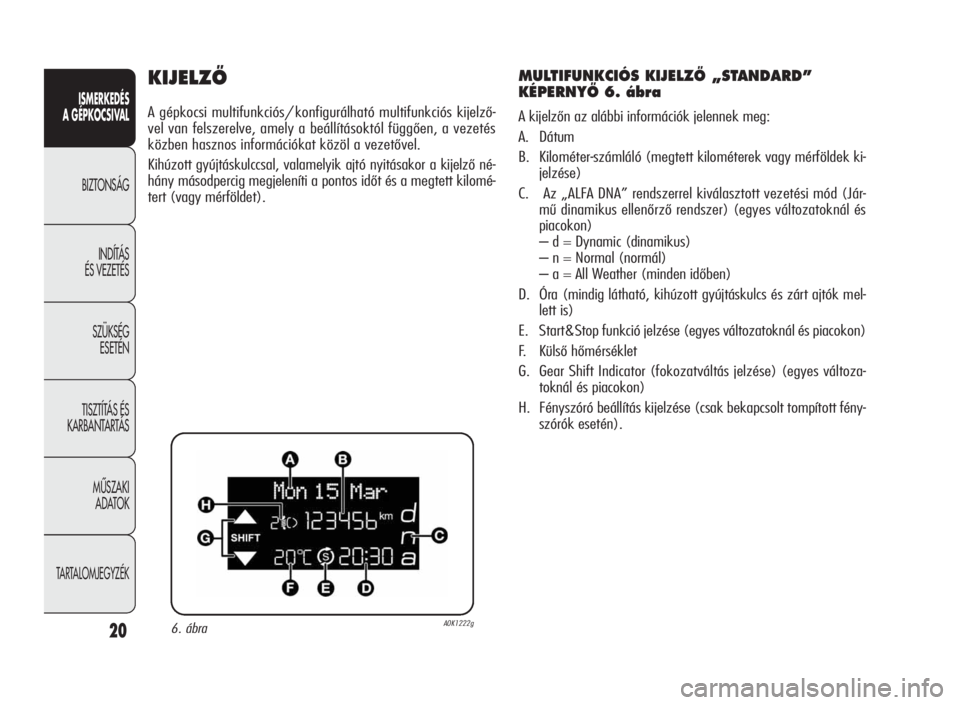

KIJELZÃ
A gépkocsi multifunkciós/ konfigurálható multifunkciós kijelző-
vel van felszerelve, amely a beállításoktól függően, a vezetés
közben hasznos információkat közöl a vezetővel.
Kihúzott gyújtáskulccsal, valamelyik ajtó nyitásakor a kijelző né-
hány másodpercig megjeleníti a pontos időt és a megtett kilomé-
tert (vagy mérföldet).
MULTIFUNKCIÓS KIJELZÃ „STANDARD”
KÉPERNYÃ 6. ábra
A kijelzőn az alábbi információk jelennek meg:
A. Dátum
B. Kilométer-számláló (megtett kilométerek vagy mérföldek ki-
jelzése)
C. Az „ALFA DNA” rendszerrel kiválasztott vezetési mód (Jár-
mű dinamikus ellenőrző rendszer) (egyes változatoknál és
piacokon)
– d = Dynamic (dinamikus)
– n = Normal (normál)
– a = All Weather (minden időben)
D. Óra (mindig látható, kihúzott gyújtáskulcs és zárt ajtók mel-
lett is)
E. Start&Stop funkció jelzése (egyes változatoknál és piacokon)
F. Külső hőmérséklet
G. Gear Shift Indicator (fokozatváltás jelzése) (egyes változa-
toknál és piacokon)
H. Fényszóró beállítás kijelzése (csak bekapcsolt tompított fény-
szórók esetén).
6. ábraA0K1222g
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 20
Page 22 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
21

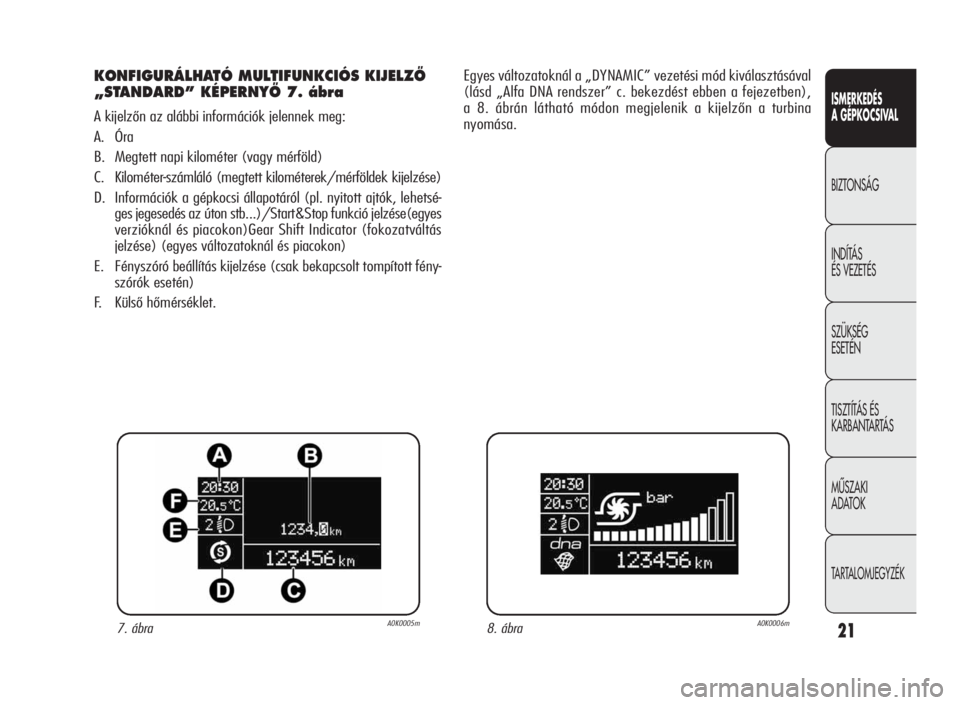

KONFIGURÁLHATÓ MULTIFUNKCIÓS KIJELZÃ
„STANDARD” KÉPERNYÃ 7. ábra
A kijelzőn az alábbi információk jelennek meg:
A. Óra
B. Megtett napi kilométer (vagy mérföld)
C. Kilométer-számláló (megtett kilométerek/mérföldek kijelzése)
D. Információk a gépkocsi állapotáról (pl. nyitott ajtók, lehetsé-
ges jegesedés az úton stb...)/Start&Stop funkció jelzése(egyes
verzióknál és piacokon)Gear Shift Indicator (fokozatváltás
jelzése) (egyes változatoknál és piacokon)
E. Fényszóró beállítás kijelzése (csak bekapcsolt tompított fény-
szórók esetén)
F. Külső hőmérséklet.Egyes változatoknál a „DYNAMIC” vezetési mód kiválasztásával
(lásd „Alfa DNA rendszer” c. bekezdést ebben a fejezetben),
a 8. ábrán látható módon megjelenik a kijelzőn a turbina
nyomása.
7. ábraA0K0005m8. ábraA0K0006m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 21
Page 23 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
22

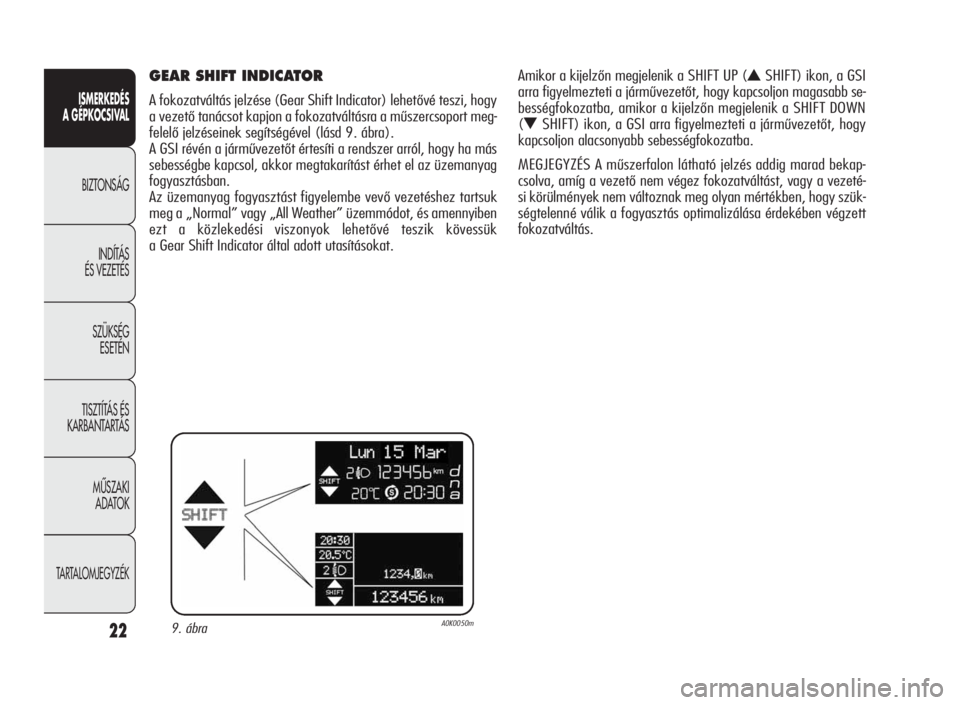

GEAR SHIFT INDICATOR
A fokozatváltás jelzése (Gear Shift Indicator) lehetővé teszi, hogy
a vezető tanácsot kapjon a fokozatváltásra a műszercsoport meg-
felelő jelzéseinek segítségével (lásd 9. ábra).
A GSI révén a járművezetőt értesíti a rendszer arról, hogy ha más
sebességbe kapcsol, akkor megtakarítást érhet el az üzemanyag
fogyasztásban.
Az üzemanyag fogyasztást figyelembe vevő vezetéshez tartsuk
meg a „Normal” vagy „All Weather” üzemmódot, és amennyiben
ezt a közlekedési viszonyok lehetővé teszik kövessük
a Gear Shift Indicator által adott utasításokat.Amikor a kijelzőn megjelenik a SHIFT UP (
NSHIFT) ikon, a GSI
arra figyelmezteti a járművezetőt, hogy kapcsoljon magasabb se-
bességfokozatba, amikor a kijelzőn megjelenik a SHIFT DOWN
(
OSHIFT) ikon, a GSI arra figyelmezteti a járművezetőt, hogy
kapcsoljon alacsonyabb sebességfokozatba.
MEGJEGYZÉS A műszerfalon látható jelzés addig marad bekap-
csolva, amíg a vezető nem végez fokozatváltást, vagy a vezeté-
si körülmények nem változnak meg olyan mértékben, hogy szük-
ségtelenné válik a fogyasztás optimalizálása érdekében végzett
fokozatváltás.
9. ábraA0K0050m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 22
Page 24 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
23

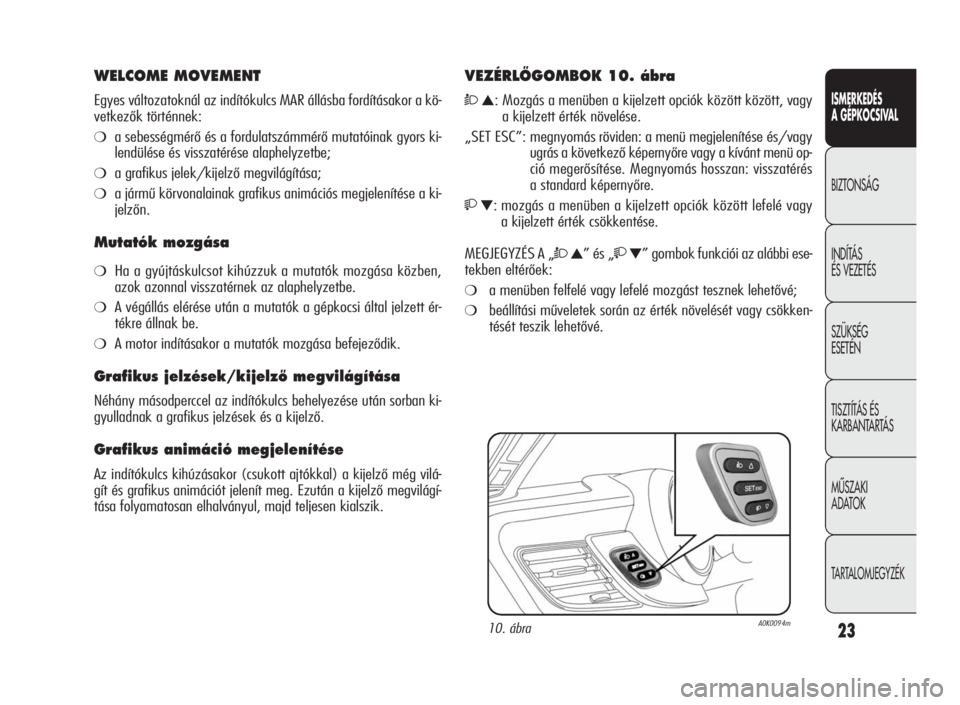

WELCOME MOVEMENT
Egyes változatoknál az indítókulcs MAR állásba fordításakor a kö-
vetkezők történnek:
❍a sebességmérő és a fordulatszámmérő mutatóinak gyors ki-
lendülése és visszatérése alaphelyzetbe;
❍a grafikus jelek/kijelző megvilágítása;
❍a jármű körvonalainak grafikus animációs megjelenítése a ki-
jelzőn.
Mutatók mozgása
❍Ha a gyújtáskulcsot kihúzzuk a mutatók mozgása közben,
azok azonnal visszatérnek az alaphelyzetbe.
❍A végállás elérése után a mutatók a gépkocsi által jelzett ér-
tékre állnak be.
❍A motor indításakor a mutatók mozgása befejeződik.
Grafikus jelzések/kijelzŒ megvilágítása
Néhány másodperccel az indítókulcs behelyezése után sorban ki-
gyulladnak a grafikus jelzések és a kijelző.
Grafikus animáció megjelenítése
Az indítókulcs kihúzásakor (csukott ajtókkal) a kijelző még vilá-
gít és grafikus animációt jelenít meg. Ezután a kijelző megvilágí-
tása folyamatosan elhalványul, majd teljesen kialszik.
VEZÉRLÃGOMBOK 10. ábra
Ò▲: Mozgás a menüben a kijelzett opciók között között, vagy
a kijelzett érték növelése.
„SET ESC”: megnyomás röviden: a menü megjelenítése és/vagy
ugrás a következő képernyőre vagy a kívánt menü op-
ció megerősítése. Megnyomás hosszan: visszatérés
a standard képernyőre.
▼: mozgás a menüben a kijelzett opciók között lefelé vagy
a kijelzett érték csökkentése.
MEGJEGYZÉS A „
Ò▲”és„▼” gombok funkciói az alábbi ese-
tekben eltérőek:
❍a menüben felfelé vagy lefelé mozgást tesznek lehetővé;
❍beállítási műveletek során az érték növelését vagy csökken-
tését teszik lehetővé.
10. ábraA0K0094m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 23
Page 25 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
24

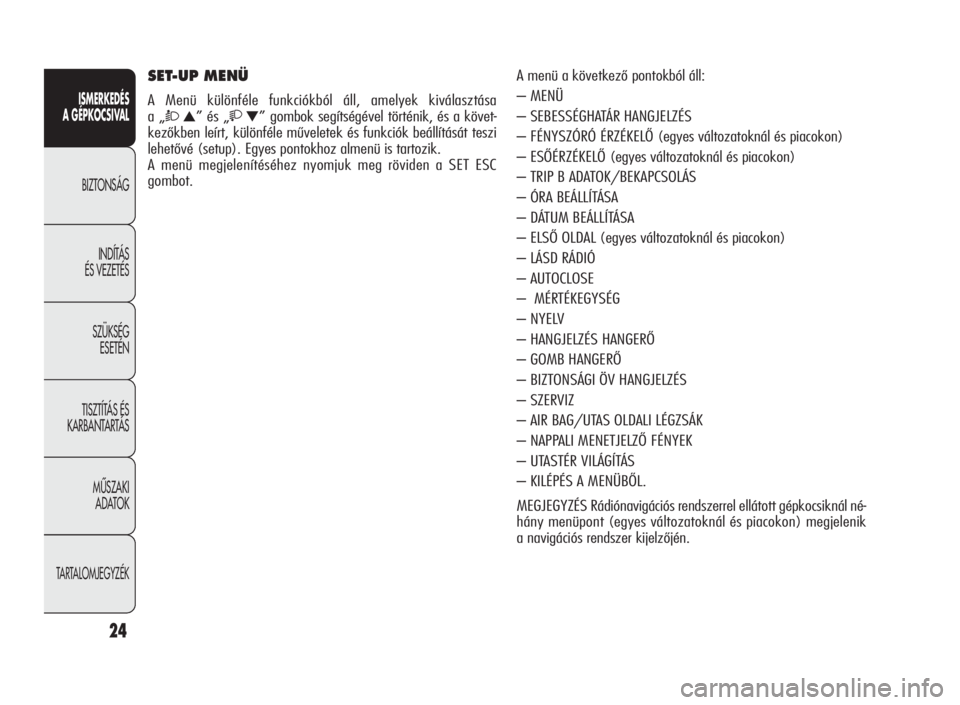

A menü a következő pontokból áll:
–MENÜ
– SEBESSÉGHATÁR HANGJELZÉS
– FÉNYSZÓRÓ ÉRZÉKELŐ (egyes változatoknál és piacokon)
– ESŐÉRZÉKELŐ (egyes változatoknál és piacokon)
– TRIP B ADATOK/BEKAPCSOLÁS
– ÓRA BEÁLLÍTÁSA
–DÁTUMBEÁLLÍTÁSA
– ELSŐ OLDAL (egyes változatoknál és piacokon)
– LÁSD RÁDIÓ
– AUTOCLOSE
– MÉRTÉKEGYSÉG
–NYELV
– HANGJELZÉS HANGERŐ
– GOMB HANGERŐ
– BIZTONSÁGI ÖV HANGJELZÉS
– SZERVIZ
– AIR BAG/UTAS OLDALI LÉGZSÁK
– NAPPALI MENETJELZŐ FÉNYEK
– UTASTÉR VILÁGÍTÁS
– KILÉPÉS A MENÜBŐL.
MEGJEGYZÉS Rádiónavigációs rendszerrel ellátott gépkocsiknál né-
hány menüpont (egyes változatoknál és piacokon) megjelenik
a navigációs rendszer kijelzőjén.SET-UP MENÜ
A Menü különféle funkciókból áll, amelyek kiválasztása
a„
Ò▲”és„▼” gombok segítségével történik, és a követ-
kezőkben leírt, különféle műveletek és funkciók beállítását teszi
lehetővé (setup). Egyes pontokhoz almenü is tartozik.
A menü megjelenítéséhez nyomjuk meg röviden a SET ESC
gombot.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 24
Page 26 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
25
Egy opció kiválasztása almenüt nem
tartalmazó fŒmenübŒl:
– a SET ESC gomb rövid idejű megnyomásával kiválasztható
a módosítani kívánt főmenü pont;
– nyomjuk meg a „
Ò▲”vagya„▼” gombot (egyenkénti
nyomással) az új beállítás kiválasztásához;
– a SET ESC gomb rövid idejű megnyomásával tárolhatjuk a be-
állítást, és egyidejűleg visszatérhetünk az előzőleg választott fő-
menü ponthoz.
Egy pont kiválasztása almenüt tartalmazó
fŒmenübŒl:
– a SET ESC gomb rövid idejű megnyomásával megjeleníthetjük
az almenü első pontját;
– nyomjuk meg a „
Ò▲” vagy „▼” gombot (egyenkénti nyo-
mással) az almenü összes pontjának végiggörgetéséhez;
– a SET ESC gomb rövid idejű megnyomásával kiválaszthatjuk
a megjelenített almenü pontot, és beléphetünk a megfelelő beál-
lítási menübe;
– nyomjuk meg a „
Ò▲”vagya„▼” gombot (egyenkénti
nyomással) az almenü ezen új beállításának kiválasztásához;
– SET ESC gomb rövid idejű megnyomásával tárolhatjuk a beállí-
tást, és egyidejűleg visszatérhetünk az előzőleg választott menü-
ponthoz.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 25
Page 27 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
26

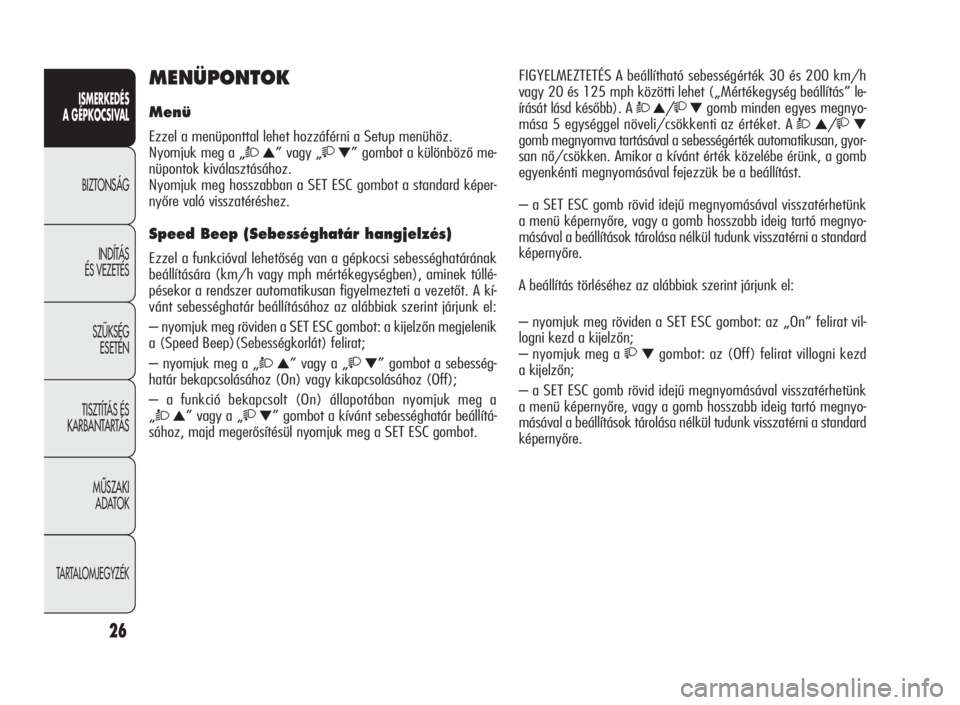

MENÜPONTOK
Menü
Ezzel a menüponttal lehet hozzáférni a Setup menühöz.
Nyomjuk meg a „
Ò▲”vagy„▼” gombot a különböző me-
nüpontok kiválasztásához.
Nyomjuk meg hosszabban a SET ESC gombot a standard képer-
nyőre való visszatéréshez.
Speed Beep (Sebességhatár hangjelzés)
Ezzel a funkcióval lehetőség van a gépkocsi sebességhatárának
beállítására (km/h vagy mph mértékegységben), aminek túllé-
pésekor a rendszer automatikusan figyelmezteti a vezetőt. A kí-
vánt sebességhatár beállításához az alábbiak szerint járjunk el:
– nyomjuk meg röviden a SET ESC gombot: a kijelzőn megjelenik
a (Speed Beep)(Sebességkorlát) felirat;
– nyomjuk meg a „
Ò▲”vagya„▼” gombot a sebesség-
határ bekapcsolásához (On) vagy kikapcsolásához (Off);
– a funkció bekapcsolt (On) állapotában nyomjuk meg a
„
Ò▲”vagya„▼” gombot a kívánt sebességhatár beállítá-
sához, majd megerősítésül nyomjuk meg a SET ESC gombot.FIGYELMEZTETÉS A beállítható sebességérték 30 és 200 km/h
vagy 20 és 125 mph közötti lehet („Mértékegység beállítás” le-
írását lásd később). A
Ò▲/▼gomb minden egyes megnyo-
mása 5 egységgel növeli/csökkenti az értéket. A
Ò▲/▼
gomb megnyomva tartásával a sebességérték automatikusan, gyor-
san nő/csökken. Amikor a kívánt érték közelébe érünk, a gomb
egyenkénti megnyomásával fejezzük be a beállítást.
– a SET ESC gomb rövid idejű megnyomásával visszatérhetünk
a menü képernyőre, vagy a gomb hosszabb ideig tartó megnyo-
másával a beállítások tárolása nélkül tudunk visszatérni a standard
képernyőre.
A beállítás törléséhez az alábbiak szerint járjunk el:
– nyomjuk meg röviden a SET ESC gombot: az „On” felirat vil-
logni kezd a kijelzőn;
– nyomjuk meg a
▼gombot: az (Off) felirat villogni kezd
a kijelzőn;
– a SET ESC gomb rövid idejű megnyomásával visszatérhetünk
a menü képernyőre, vagy a gomb hosszabb ideig tartó megnyo-
másával a beállítások tárolása nélkül tudunk visszatérni a standard
képernyőre.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 26
Page 28 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
27

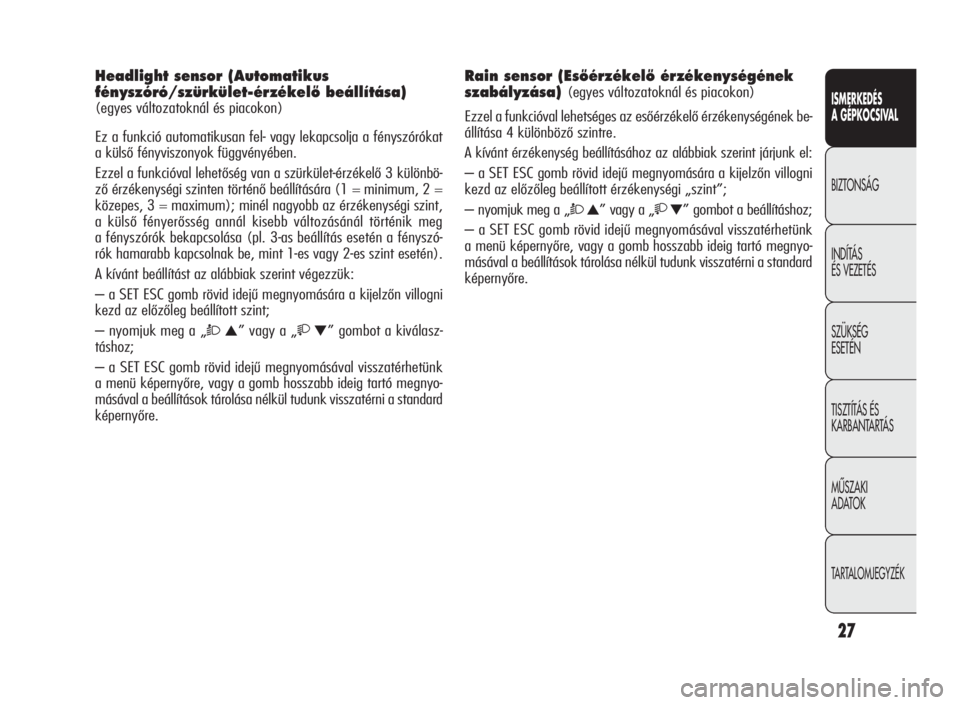

Headlight sensor (Automatikus
fényszóró/szürkület-érzékelŒ beállítása)
(egyes változatoknál és piacokon)
Ez a funkció automatikusan fel- vagy lekapcsolja a fényszórókat
a külső fényviszonyok függvényében.
Ezzel a funkcióval lehetőség van a szürkület-érzékelő 3 különbö-
ző érzékenységi szinten történő beállítására (1 = minimum, 2 =
közepes, 3 = maximum); minél nagyobb az érzékenységi szint,
a külső fényerősség annál kisebb változásánál történik meg
a fényszórók bekapcsolása (pl. 3-as beállítás esetén a fényszó-
rók hamarabb kapcsolnak be, mint 1-es vagy 2-es szint esetén).
A kívánt beállítást az alábbiak szerint végezzük:
– a SET ESC gomb rövid idejű megnyomására a kijelzőn villogni
kezd az előzőleg beállított szint;
– nyomjuk meg a „
Ò▲”vagya„▼”gombotakiválasz-
táshoz;
– a SET ESC gomb rövid idejű megnyomásával visszatérhetünk
a menü képernyőre, vagy a gomb hosszabb ideig tartó megnyo-
másával a beállítások tárolása nélkül tudunk visszatérni a standard
képernyőre.
Rain sensor (EsŒérzékelŒ érzékenységének
szabályzása)
(egyes változatoknál és piacokon)
Ezzel a funkcióval lehetséges az esőérzékelő érzékenységének be-
állítása 4 különböző szintre.
A kívánt érzékenység beállításához az alábbiak szerint járjunk el:
– a SET ESC gomb rövid idejű megnyomására a kijelzőn villogni
kezd az előzőleg beállított érzékenységi „szint”;
–nyomjukmega„
Ò▲”vagya„▼” gombot a beállításhoz;
– a SET ESC gomb rövid idejű megnyomásával visszatérhetünk
a menü képernyőre, vagy a gomb hosszabb ideig tartó megnyo-
másával a beállítások tárolása nélkül tudunk visszatérni a standard
képernyőre.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 27
Page 29 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
28

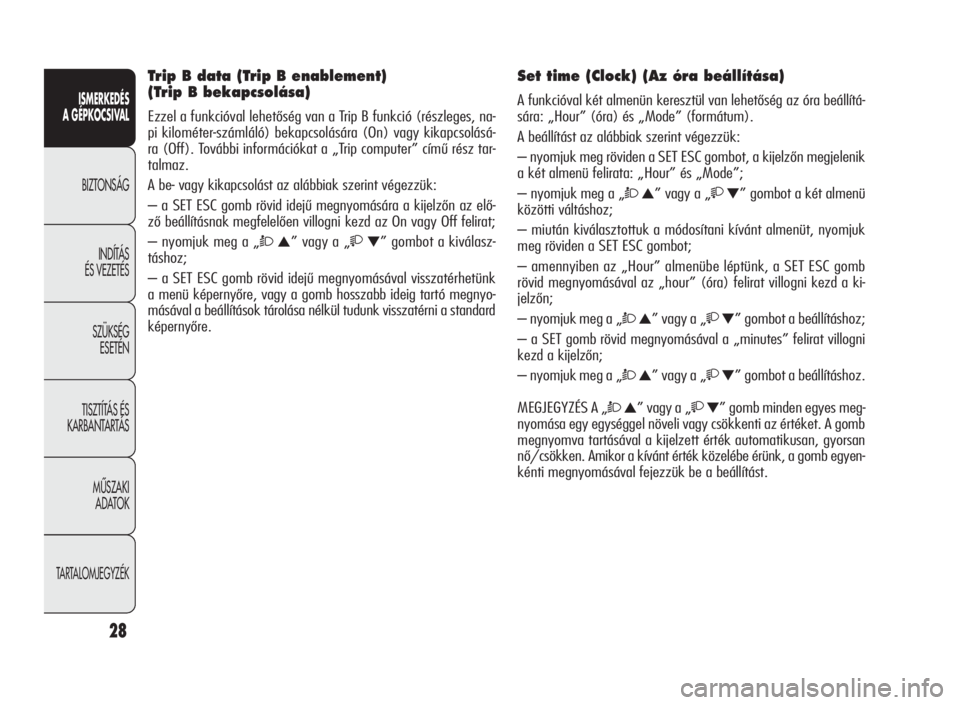

Trip B data (Trip B enablement)
(Trip B bekapcsolása)
Ezzel a funkcióval lehetőség van a Trip B funkció (részleges, na-
pi kilométer-számláló) bekapcsolására (On) vagy kikapcsolásá-
ra (Off). További információkat a „Trip computer” című rész tar-
talmaz.
A be- vagy kikapcsolást az alábbiak szerint végezzük:
– a SET ESC gomb rövid idejű megnyomására a kijelzőn az elő-
ző beállításnak megfelelően villogni kezd az On vagy Off felirat;
– nyomjuk meg a „
Ò▲”vagya„▼” gombot a kiválasz-
táshoz;
– a SET ESC gomb rövid idejű megnyomásával visszatérhetünk
a menü képernyőre, vagy a gomb hosszabb ideig tartó megnyo-
másával a beállítások tárolása nélkül tudunk visszatérni a standard
képernyőre.
Set time (Clock) (Az óra beállítása)
A funkcióval két almenün keresztül van lehetőség az óra beállítá-
sára: „Hour” (óra) és „Mode” (formátum).
A beállítást az alábbiak szerint végezzük:
– nyomjuk meg röviden a SET ESC gombot, a kijelzőn megjelenik
a két almenü felirata: „Hour” és „Mode”;
– nyomjuk meg a „
Ò▲”vagya„▼” gombot a két almenü
közötti váltáshoz;
– miután kiválasztottuk a módosítani kívánt almenüt, nyomjuk
meg röviden a SET ESC gombot;
– amennyiben az „Hour” almenübe léptünk, a SET ESC gomb
rövid megnyomásával az „hour” (óra) felirat villogni kezd a ki-
jelzőn;
– nyomjuk meg a „
Ò▲”vagya„▼” gombot a beállításhoz;
– a SET gomb rövid megnyomásával a „minutes” felirat villogni
kezd a kijelzőn;
–nyomjukmega„
Ò▲”vagya„▼” gombot a beállításhoz.
MEGJEGYZÉS A „
Ò▲” vagy a „▼” gomb minden egyes meg-
nyomása egy egységgel növeli vagy csökkenti az értéket. A gomb
megnyomva tartásával a kijelzett érték automatikusan, gyorsan
nő/csökken. Amikor a kívánt érték közelébe érünk, a gomb egyen-
kénti megnyomásával fejezzük be a beállítást.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 28
Page 30 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
29
– amennyiben a „Mode” almenübe léptünk, a SET ESC gomb
rövid megnyomására a megjelenítési mód villogni kezd a kijelzőn;
– nyomjuk meg a „
Ò▲”vagya„▼”gombota24órás
(„24h”) vagy 12 órás („12h”) kijelzés beállításához.
A beállítás után nyomjuk meg röviden a SET ESC gombot az al-
menü képernyőre való visszatéréshez, vagy nyomjuk meg hosz-
szabban a főmenü képernyőre a beállítások tárolása nélküli visz-
szatéréshez.
– nyomjuk meg ismét a SET ESC gombot hosszabban a standard
képernyőre vagy főmenühöz való visszatéréshez, az aktuális me-
nü szintjétől függően.
Set date (A dátum beállítása)
Ezzel a funkcióval lehet a dátumot (nap – hónap – év) frissíteni.
A beállítás frissítéséhez az alábbiak szerint járjunk el:
– nyomjuk meg röviden a SET ESC gombot: a kijelzőn villogni kezd
a „year” (év) felirat;
– nyomjuk meg a „
Ò▲”vagya„▼” gombot a beállításhoz;
– nyomjuk meg röviden a SET ESC gombot: a kijelzőn villogni kezd
az „month” (hónap) felirat;
– nyomjuk meg a „
Ò▲”vagya„▼” gombot a beállításhoz;
– nyomjuk meg röviden a SET ESC gombot: a kijelzőn villogni kezd
a „day” (nap) felirat;
– nyomjuk meg a „
Ò▲”vagya„▼” gombot a beállításhoz.
MEGJEGYZÉS A „
Ò▲”vagya„▼” gomb minden egyes meg-
nyomása egy egységgel növeli vagy csökkenti az értéket. A gomb
megnyomva tartásával a kijelzett érték automatikusan, gyorsan
nő/csökken. Amikor a kívánt érték közelébe érünk, a gomb egyen-
kénti megnyomásával fejezzük be a beállítást.
– a SET ESC gomb rövid idejű megnyomásával visszatérhetünk
a menü képernyőre, vagy a gomb hosszabb ideig tartó megnyo-
másával a beállítások tárolása nélkül tudunk visszatérni a standard
képernyőre.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 29
