Alfa Romeo Giulietta 2010 Kezelési és karbantartási útmutató (in Hungarian)
Manufacturer: ALFA ROMEO, Model Year: 2010, Model line: Giulietta, Model: Alfa Romeo Giulietta 2010Pages: 294, PDF Size: 5.11 MB
Page 51 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
50
Ülésmagasság állítása
(egyes változatoknál és piacokon)
MozdítsukaBkartfelfelévagylefeléakívánt magasság eléré-
séig.
FIGYELMEZTETÉS A beállítást a vezetőülésben ülve végezzük.
Háttámla dŒlésének beállítása
A C gombot forgassuk a kívánt pozíció eléréséig.
ÜLÉSEK

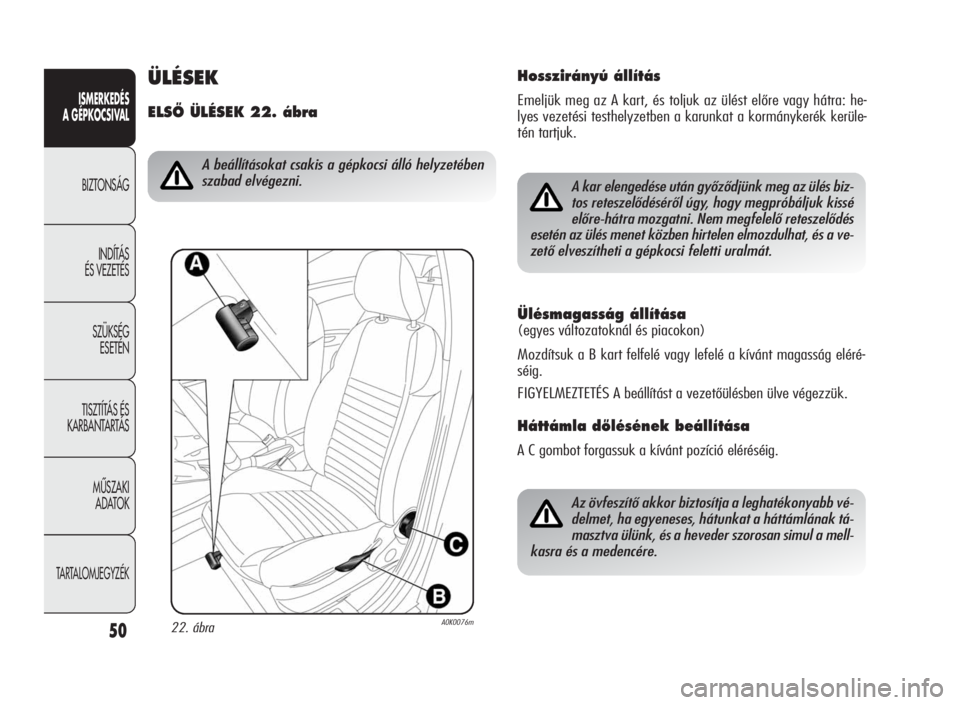

ELSÃ ÜLÉSEK 22. ábra
22. ábraA0K0076m
A beállításokat csakis a gépkocsi álló helyzetében
szabad elvégezni.
Hosszirányú állítás
Emeljük meg az A kart, és toljuk az ülést előre vagy hátra: he-
lyes vezetési testhelyzetben a karunkat a kormánykerék kerüle-
tén tartjuk.
A kar elengedése után győződjünk meg az ülés biz-
tos reteszelődéséről úgy, hogy megpróbáljuk kissé
előre-hátra mozgatni. Nem megfelelő reteszelődés
esetén az ülés menet közben hirtelen elmozdulhat, és a ve-
zető elveszítheti a gépkocsi feletti uralmát.
Az övfeszítő akkor biztosítja a leghatékonyabb vé-
delmet, ha egyeneses, hátunkat a háttámlának tá-
masztva ülünk, és a heveder szorosan simul a mell-
kasra és a medencére.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 50
Page 52 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
51
Elektromos ülésfütés
(egyes változatoknál és piacokon)
A MAR állásba fordított indítókulcs mellett nyomjuk meg a
23. ábra – A gombot az elektromos ülésfűtés be- vagy kikapcso-
lásához. A funkció bekapcsolt állapotát a kapcsolóba épített led ki-
gyulladása jelzi.
Deréktámasz beállítás
(egyes változatoknál és piacokon)
A MAR állásba fordított indítókulcs mellett nyomjuk meg a
23. ábra – B gombot az elektromos ülésfűtés be- vagy kikapcso-
lásához. A funkció bekapcsolt állapotát a kapcsolóba épített led ki-
gyulladása jelzi.
23. ábraA0K0213m

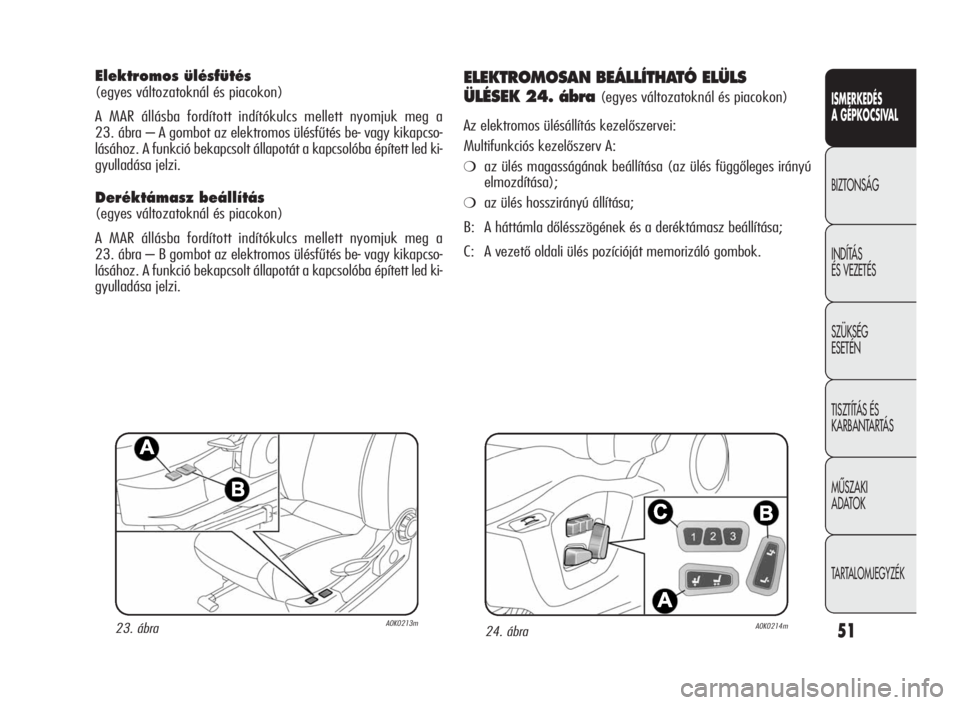

ELEKTROMOSAN BEÁLLÍTHATÓ ELÜLS
ÜLÉSEK 24. ábra
(egyes változatoknál és piacokon)
Az elektromos ülésállítás kezelőszervei:
Multifunkciós kezelőszerv A:
❍az ülés magasságának beállítása (az ülés függőleges irányú
elmozdítása);
❍az ülés hosszirányú állítása;
B: A háttámla dőlésszögének és a deréktámasz beállítása;
C: A vezető oldali ülés pozícióját memorizáló gombok.
24. ábraA0K0214m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 51
Page 53 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
52

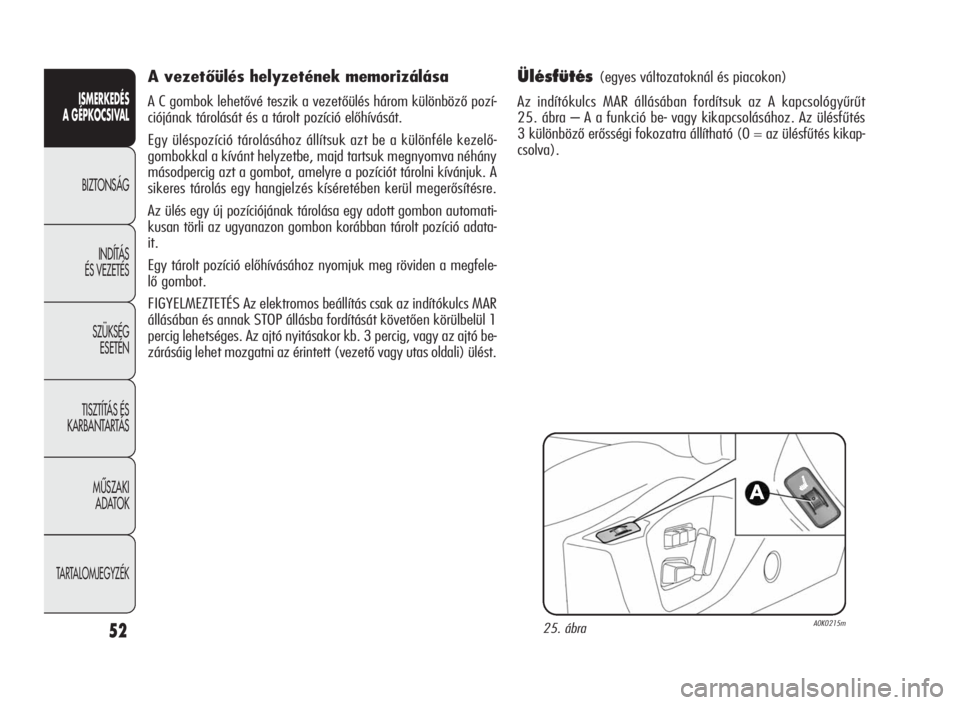

Ülésfütés(egyes változatoknál és piacokon)
Az indítókulcs MAR állásában fordítsuk az A kapcsológyűrűt
25. ábra – A a funkció be- vagy kikapcsolásához. Az ülésfűtés
3 különböző erősségi fokozatra állítható (0 = az ülésfűtés kikap-
csolva).
25. ábraA0K0215m
A vezetőülés helyzetének memorizálása
A C gombok lehetővé teszik a vezetőülés három különböző pozí-
ciójának tárolását és a tárolt pozíció előhívását.
Egy üléspozíció tárolásához állítsuk azt be a különféle kezelő-
gombokkal a kívánt helyzetbe, majd tartsuk megnyomva néhány
másodpercig azt a gombot, amelyre a pozíciót tárolni kívánjuk. A
sikeres tárolás egy hangjelzés kíséretében kerül megerősítésre.
Az ülés egy új pozíciójának tárolása egy adott gombon automati-
kusan törli az ugyanazon gombon korábban tárolt pozíció adata-
it.
Egy tárolt pozíció előhívásához nyomjuk meg röviden a megfele-
lő gombot.
FIGYELMEZTETÉS Az elektromos beállítás csak az indítókulcs MAR
állásában és annak STOP állásba fordítását követően körülbelül 1
percig lehetséges. Az ajtó nyitásakor kb. 3 percig, vagy az ajtó be-
zárásáig lehet mozgatni az érintett (vezető vagy utas oldali) ülést.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 52
Page 54 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
53

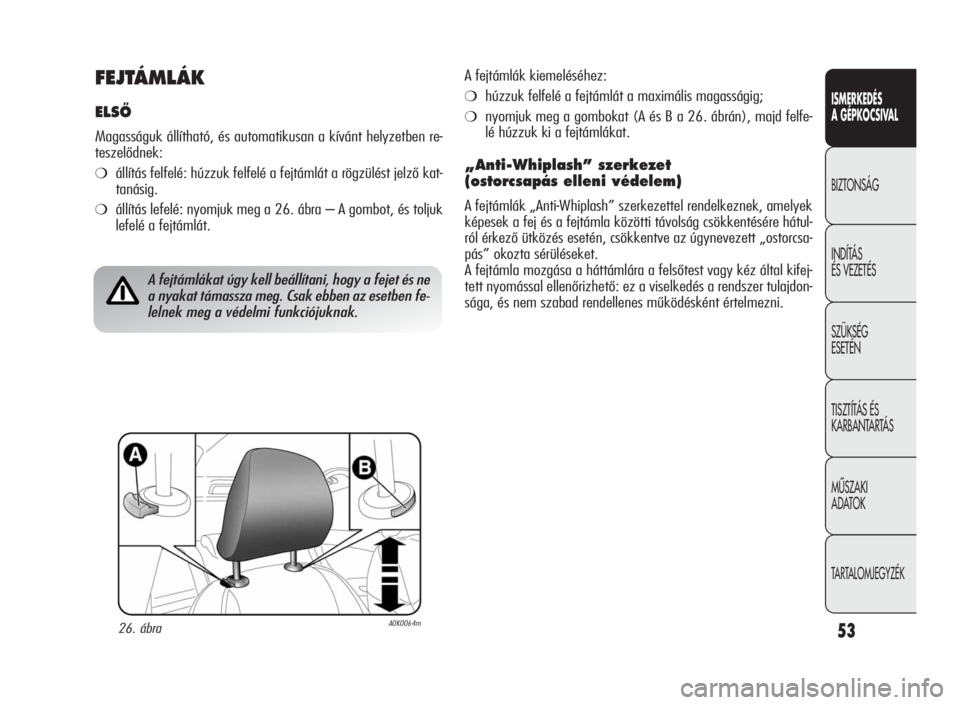

FEJTÁMLÁK
ELSÃ
Magasságuk állítható, és automatikusan a kívánt helyzetben re-
teszelődnek:
❍állítás felfelé: húzzuk felfelé a fejtámlát a rögzülést jelző kat-
tanásig.
❍állítás lefelé: nyomjuk meg a 26. ábra – A gombot, és toljuk
lefelé a fejtámlát.
26. ábraA0K0064m
A fejtámlákat úgy kell beállítani, hogy a fejet és ne
a nyakat támassza meg. Csak ebben az esetben fe-
lelnek meg a védelmi funkciójuknak.
A fejtámlák kiemeléséhez:
❍húzzuk felfelé a fejtámlát a maximális magasságig;
❍nyomjuk meg a gombokat (A és B a 26. ábrán), majd felfe-
lé húzzuk ki a fejtámlákat.
„Anti-Whiplash” szerkezet
(ostorcsapás elleni védelem)
A fejtámlák „Anti-Whiplash” szerkezettel rendelkeznek, amelyek
képesek a fej és a fejtámla közötti távolság csökkentésére hátul-
ról érkező ütközés esetén, csökkentve az úgynevezett „ostorcsa-
pás” okozta sérüléseket.
A fejtámla mozgása a háttámlára a felsőtest vagy kéz által kifej-
tett nyomással ellenőrizhető: ez a viselkedés a rendszer tulajdon-
sága, és nem szabad rendellenes működésként értelmezni.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 53
Page 55 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
54
HÁTSÓ
A hátsó üléseknél két, magasságban állítható fejtámla található
(a beállítást az előző rész ismerteti). Egyes változatoknál közép-
ső fejtámla is található a hátsó üléseknél.
A fejtámlák kiemeléséhez:
❍húzzuk felfelé a fejtámlát a maximális magasságig;
❍nyomjuk meg a gombokat (27. ábra – A), majd felfelé húz-
zuk ki a fejtámlákat.

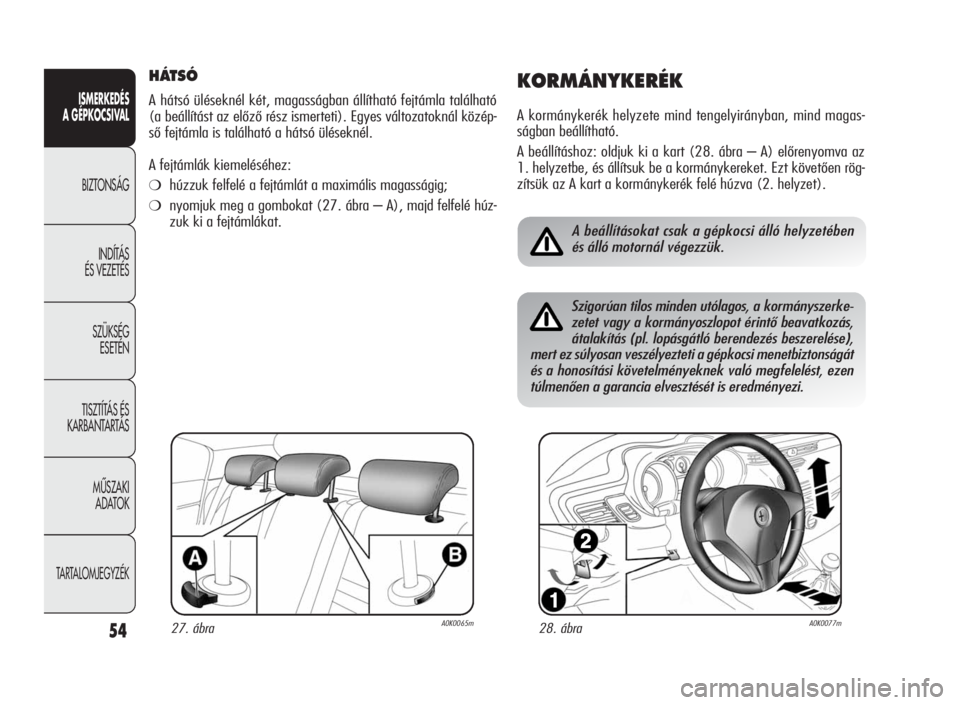

KORMÁNYKERÉK
A kormánykerék helyzete mind tengelyirányban, mind magas-
ságban beállítható.
A beállításhoz: oldjuk ki a kart (28. ábra – A) előrenyomva az
1. helyzetbe, és állítsuk be a kormánykereket. Ezt követően rög-
zítsük az A kart a kormánykerék felé húzva (2. helyzet).
27. ábraA0K0065m28. ábraA0K0077m
A beállításokat csak a gépkocsi álló helyzetében
és álló motornál végezzük.
Szigorúan tilos minden utólagos, a kormányszerke-
zetet vagy a kormányoszlopot érintő beavatkozás,
átalakítás (pl. lopásgátló berendezés beszerelése),
mert ez súlyosan veszélyezteti a gépkocsi menetbiztonságát
és a honosítási követelményeknek való megfelelést, ezen
túlmenően a garancia elvesztését is eredményezi.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 54
Page 56 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
5529. ábraA0K0079m

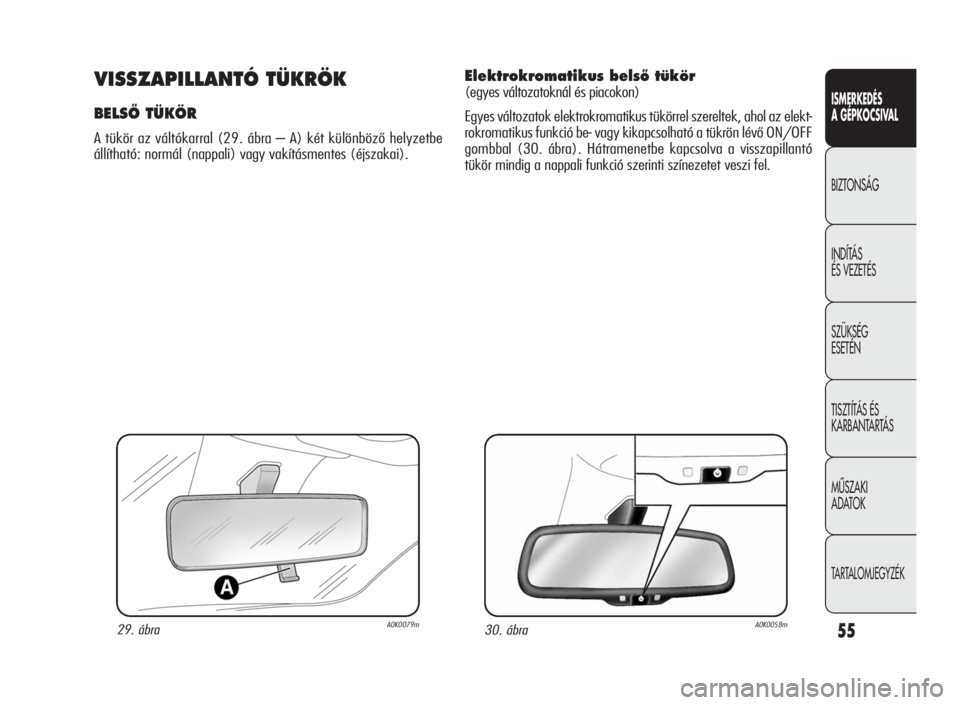

VISSZAPILLANTÓ TÜKRÖK
BELSÃ TÜKÖR
A tükör az váltókarral (29. ábra – A) két különböző helyzetbe
állítható: normál (nappali) vagy vakításmentes (éjszakai).
Elektrokromatikus belsŒ tükör
(egyes változatoknál és piacokon)
Egyes változatok elektrokromatikus tükörrel szereltek, ahol az elekt-
rokromatikus funkció be- vagy kikapcsolható a tükrön lévő ON/OFF
gombbal (30. ábra). Hátramenetbe kapcsolva a visszapillantó
tükör mindig a nappali funkció szerinti színezetet veszi fel.
30. ábraA0K0058m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 55
Page 57 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
56
Tükrök elektromos behajtása
(egyes változatoknál és piacokon)
A tükrök behajtásához nyomjuk be a gombot (31. ábra – C).
Nyomjuk meg ismét a gombot a tükrök haladási helyzetbe állítá-
sához.
A tükör kézi behajtása 32. ábra
Szükség esetén a tükröket behajthatjuk az 1 nyitott pozícióból
a 2 behajtott pozícióba.
FIGYELMEZTETÉS Menet közben a tükröket mindig az 1-es pozí-
cióban kell tartani.A tükör beállítása
A tükrök beállítása/behajtása csak az indítókulcs MAR állásában
lehetséges.
Válasszuk ki a kapcsolóval (31. ábra – A) a beállítani kívánt
tükröt:
❍kapcsoló a 1. állásban: bal oldali tükör kiválasztása;
❍kapcsoló a 2. állásban: jobb oldali tükör kiválasztása;
A kiválasztott tükör mozgatásához nyomjuk meg a B nyomó-
gombot a nyilak által jelzett négy irányban.
FIGYELMEZTETÉS A beállítás befejezése után, a véletlen elállítás
elkerülése érdekében állítsuk az A kapcsolót 0 állásba.
31. ábraA0K0066m32. ábraA0K0052m

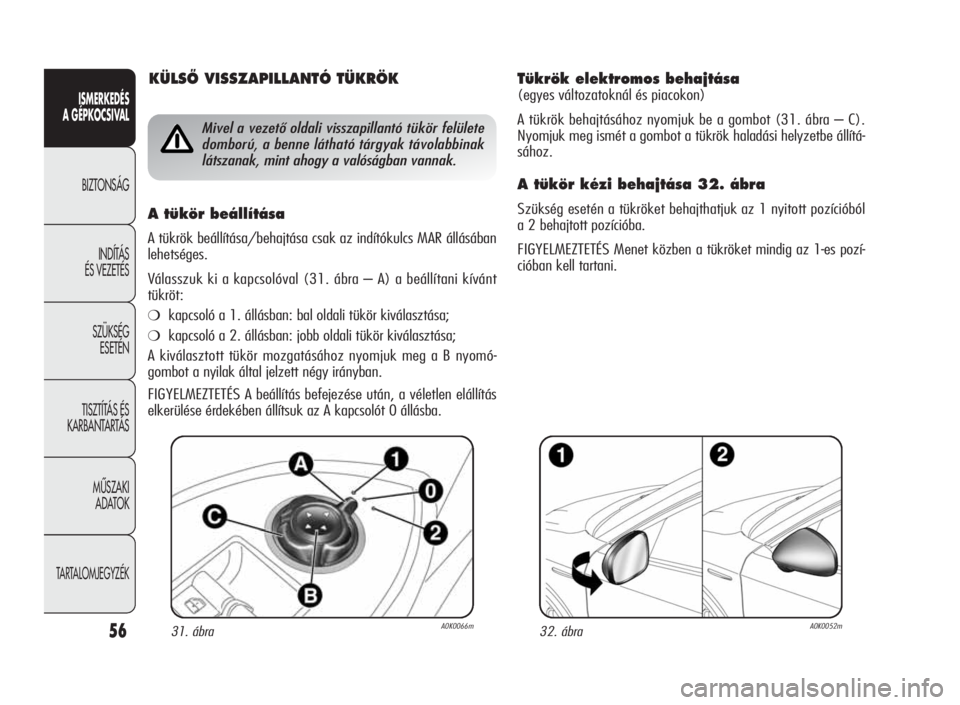

KÜLSÃ VISSZAPILLANTÓ TÜKRÖK
Mivel a vezető oldali visszapillantó tükör felülete
domború, a benne látható tárgyak távolabbinak
látszanak, mint ahogy a valóságban vannak.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 56
Page 58 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
57
LÉGKONDICIONÁLÁS
OLDALSÓ LEVEGÃELOSZTÓK 33. ábra
A – Szabályozható és irányítható levegőnyílások:
❍a B lamella segítségével állítsuk be a levegőnyílást a kívánt
pozicíóba;
❍a C kerék bal oldali elforgatásával állítsuk be a levegőmeny-
nyiséget.
D – Fix oldalsó levegőnyílás.
33. ábraA0K0103m
KÖZÉPSÃ LEVEGÃNYÍLÁSOK
A 34. ábra - A lamella segítségével állítsuk be a levegőnyílást a
kívánt pozicíóba. A B kerék lefelé történő elforgatásával állítsuk be
a levegőmennyiséget.
34. ábraA0K0104m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 57
Page 59 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
58
FELSÃ LEVEGÃNYÍLÁSOK 35. ábra
A – Szabályozható felső levegőnyílások. A B kerekek jobb oldali
elforgatásával állítsuk be a levegőmennyiséget.
C – Fix felső levegőnyílások.
36. ábraA0K0106m35. ábraA0K0105m

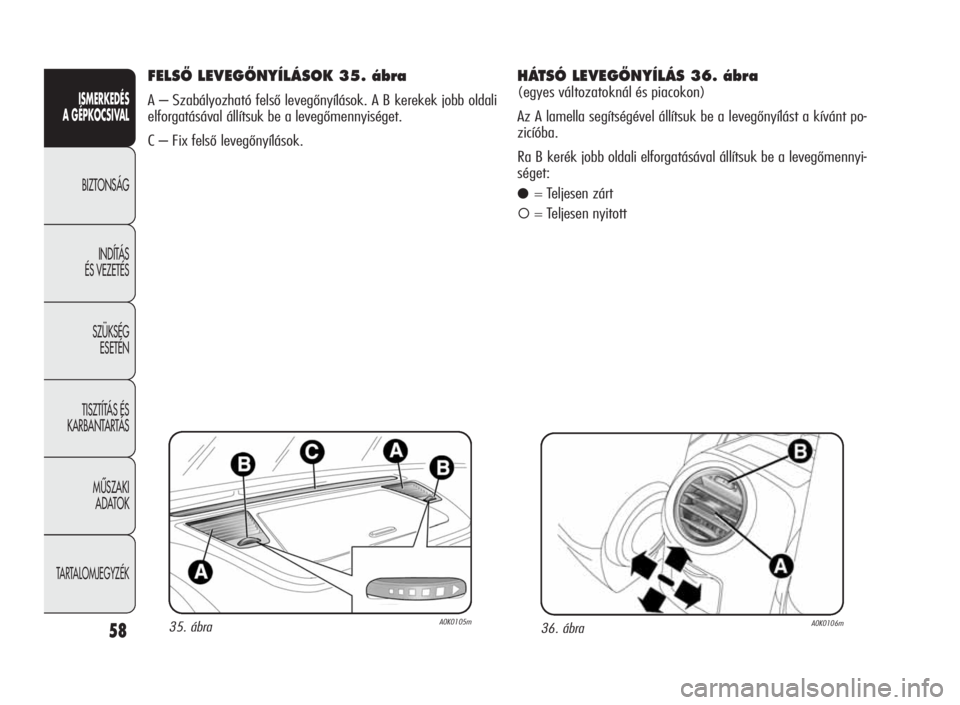

HÁTSÓ LEVEGÃNYÍLÁS 36. ábra
(egyes változatoknál és piacokon)
Az A lamella segítségével állítsuk be a levegőnyílást a kívánt po-
zicíóba.
Ra B kerék jobb oldali elforgatásával állítsuk be a levegőmennyi-
séget:
●=Teljesenzárt
= Teljesen nyitott
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 58
Page 60 of 294
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
59

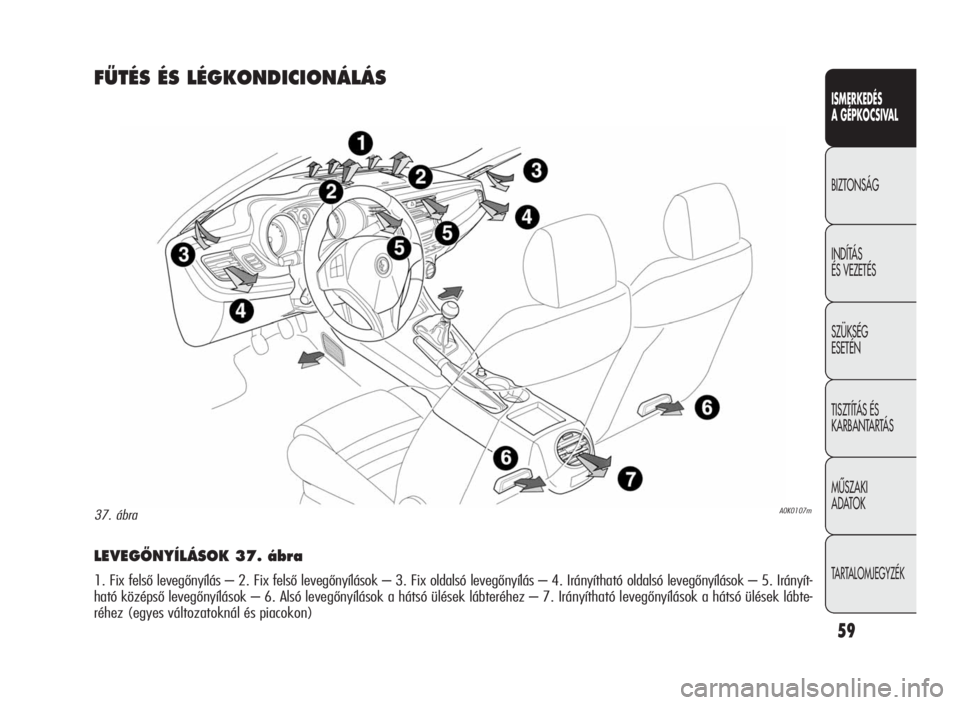

LEVEGÃNYÍLÁSOK 37. ábra
1. Fix felső levegőnyílás – 2. Fix felső levegőnyílások – 3. Fix oldalsó levegőnyílás – 4. Irányítható oldalsó levegőnyílások – 5. Irányít-
ható középső levegőnyílások – 6. Alsó levegőnyílások a hátsó ülések lábteréhez – 7. Irányítható levegőnyílások a hátsó ülések lábte-
réhez (egyes változatoknál és piacokon)
A0K0107m37. ábra
FÙTÉS ÉS LÉGKONDICIONÁLÁS
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 59
