Egregio Cliente,
Ci congratuliamo e ti ringraziamo per aver scelto una Alfa Romeo.
Abbiamo preparato questo libretto per consentirti di apprezzare appieno le qualità di questa vettura.
Ti raccomandiamo di leggerlo in tutte le sue parti prima di accingersi per la prima volta alla guida.
In esso sono contenute informazioni, consigli e avvertenze importanti per l’uso della vettura ti aiuteranno a sfruttare a fondo le doti
tecniche della tua Alfa Romeo.
Scoprirai caratteristiche ed accorgimenti particolari; troverai inoltre informazioni essenziali per la cura, la manutenzione, la sicurezza di
guida e di esercizio e per il mantenimento nel tempo della tua Alfa Romeo.
Ti raccomandiamo di leggere attentamente le avvertenze e le indicazioni precedute dai simboli:
per la sicurezza delle persone;
per l’integrità della vettura;
per la salvaguardia dell’ambiente.
Nel Libretto di Garanzia allegato troverai inoltre i Servizi che Alfa Romeo offre ai propri Clienti:
– il Certificato di Garanzia con i termini e le condizioni per il mantenimento della medesima
– la gamma dei servizi aggiuntivi riservati ai Clienti Alfa Romeo.
Siamo certi che con questi strumenti ti sarà facile entrare in sintonia ed apprezzare la tua nuova vettura e gli uomini Alfa Romeo che ti
assisteranno.
Buona lettura, dunque, e buon viaggio!
In questo Libretto di Uso e Manutenzione sono descritte tutte le versioni dell’Alfa Giulietta, pertanto occorre
considerare solo le informazioni relative all’allestimento, motorizzazione e versione da te acquistata.
I dati contenuti in questa pubblicazione sono forniti a titolo indicativo. Fiat Group Automobiles potrà
apportare in qualunque momento modifiche al modello descritto in questa pubblicazione per ragioni
di natura tecnica o commerciale. Per ulteriori informazioni rivolgiti ai Servizi Autorizzati Alfa Romeo.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 1
Page 3 of 294
RIFORNIMENTO DI CARBURANTE
Motori a benzina: rifornire la vettura unicamente con
benzina senza piombo con numero di ottano (RON) non
inferiore a 95.
Motori diesel: rifornire la vettura unicamente con gasolio per
autotrazione conforme alla specifica europea EN590. L’utilizzo di altri
prodotti o miscele può danneggiare irreparabilmente il motore con
conseguente decadimento della garanzia per danni causati.
AVVIAMENTO DEL MOTORE
Motori a benzina: assicurati che il freno a mano sia
tirato; metti la leva del cambio in folle; premi a fondo il pedale
della frizione, senza premere l’acceleratore, quindi ruota la
chiave di avviamento in AVV e rilasciala appena il motore si è
avviato.
Motori diesel: ruota la chiave di avviamento in MAR ed attendere
lo spegnimento delle spieYem; ruota la chiave di avviamento in
AVV e rilasciala appena il motore si è avviato.
PARCHEGGIO SU MATERIALE INFIAMMABILE
Durante il funzionamento, la marmitta catalitica
sviluppa elevate temperature. Quindi, non parcheggiare
la vettura su erba, foglie secche, aghi di pino o altro
materiale infiammabile: pericolo di incendio.
RISPETTO DELL’AMBIENTE
La vettura è dotata di un sistema che permette una
diagnosi continua dei componenti correlati alle emissioni
per garantire un miglior rispetto dell’ambiente.
APPARECCHIATURE ELETTRICHE ACCESSORIE
Se dopo l’acquisto della vettura desideri installare
accessori che necessitino di alimentazione elettrica (con
rischio di scaricare gradualmente la batteria), rivolgiti ai
Servizi Autorizzati Alfa Romeo che ne valuteranno
l’assorbimento elettrico complessivo e verificheranno se
l’impianto della vettura è in grado di sostenere il carico
richiesto.
CODE CARD(per versioni/mercati, dove previsto)
Conservala in luogo sicuro, non nella vettura.
È necessario avere sempre con se il codice elettronico
riportato sulla CODE card nell’eventualità di dover
effettuare un avviamento d’emergenza.
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione consente di conservare
inalterate nel tempo le prestazioni della vettura e le
caratteristiche di sicurezza, rispetto per l’ambiente e
bassi costi di esercizio.
NEL LIBRETTO DI USO E MANUTENZIONE…
…troverai informazioni, consigli ed avvertenze
importanti per il corretto uso, la sicurezza di guida e
per il mantenimento nel tempo della tua vettura. Presta
particolare attenzione ai simboli
"(sicurezza delle
persone)#(salvaguardia dell’ambiente)â(integrità
della vettura).
DA LEGGERE ASSOLUTAMENTE!
K
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 2
Page 4 of 294
3
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
CONOSCENZA DELLA VETTURA

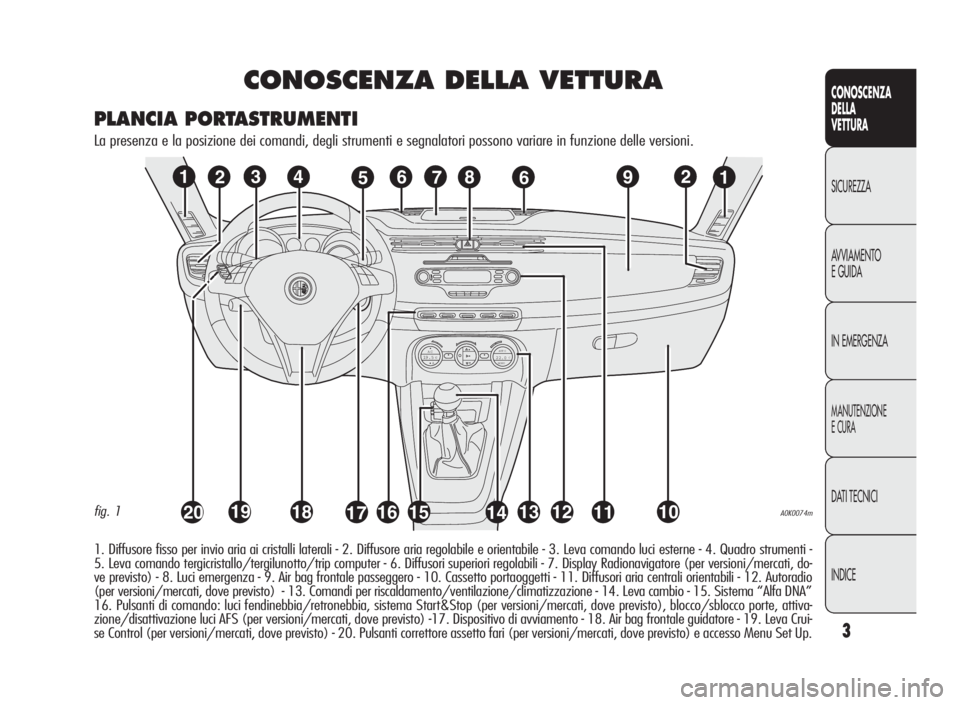

1. Diffusore fisso per invio aria ai cristalli laterali - 2. Diffusore aria regolabile e orientabile - 3. Leva comando luci esterne - 4. Quadro strumenti-
5. Leva comando tergicristallo/tergilunotto/trip computer - 6. Diffusori superiori regolabili - 7. Display Radionavigatore (per versioni/mercati, do-
ve previsto) - 8. Luci emergenza - 9. Air bag frontale passeggero - 10. Cassetto portaoggetti - 11. Diffusori aria centrali orientabili - 12. Autoradio
(per versioni/mercati, dove previsto) - 13. Comandi per riscaldamento/ventilazione/climatizzazione - 14. Leva cambio - 15. Sistema “Alfa DNA”
16. Pulsanti di comando: luci fendinebbia/retronebbia, sistema Start&Stop (per versioni/mercati, dove previsto), blocco/sblocco porte, attiva-
zione/disattivazione luci AFS (per versioni/mercati, dove previsto) -17. Dispositivo di avviamento - 18. Air bag frontale guidatore - 19. Leva Crui-
se Control (per versioni/mercati, dove previsto) - 20. Pulsanti correttore assetto fari (per versioni/mercati, dove previsto) e accesso Menu Set Up.
A0K0074mfig. 1
19.522.0cACAAUT O
MONOC
1
23
4
5
6 78
92
1
2019
18
171615
141312
1110 6
PLANCIA PORTASTRUMENTI
La presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle versioni.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 3
Page 5 of 294
4
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
QUADRO E STRUMENTI DI BORDO
VERSIONI CON DISPLAY MULTIFUNZIONALE
A Tachimetro (indicatore di velocità)
B Display multifunzionale
C Contagiri
D Indicatore livello carburante con spia della riserva
E Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
mcSpie presenti solo sulle versioni diesel. Sulle versioni diesel il fondoscala del contagiri è a 6000 giri
AVVERTENZA L’illuminazione delle grafiche del quadro strumenti può variare in funzione delle versioni.
A0K0002mfig. 2
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 4
Page 6 of 294
5
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

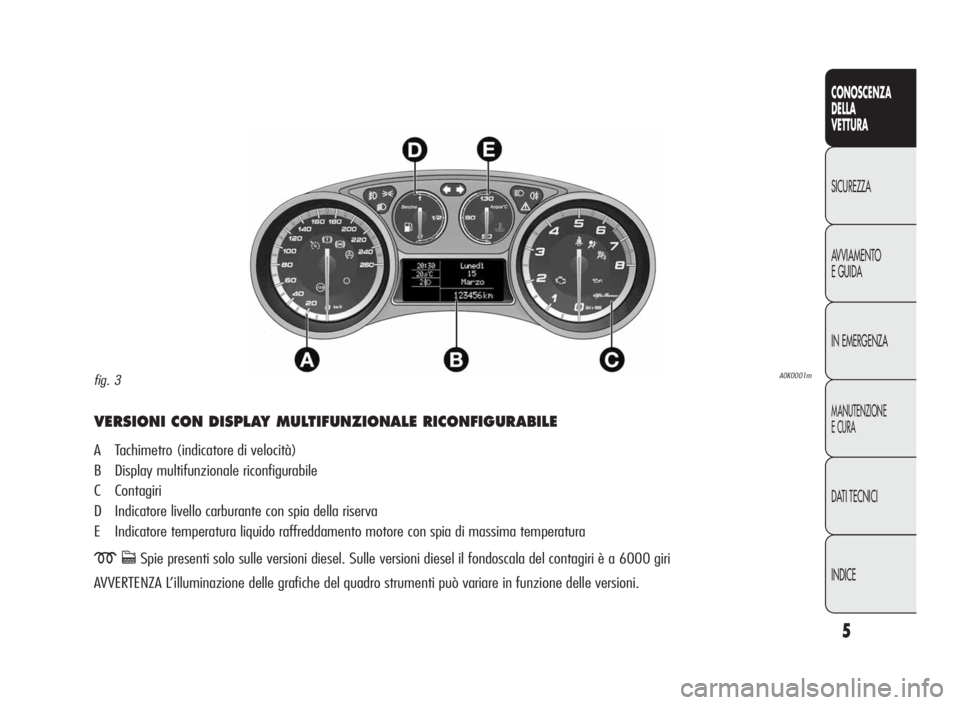

VERSIONI CON DISPLAY MULTIFUNZIONALE RICONFIGURABILE
A Tachimetro (indicatore di velocità)
B Display multifunzionale riconfigurabile
C Contagiri
D Indicatore livello carburante con spia della riserva
E Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
mcSpie presenti solo sulle versioni diesel. Sulle versioni diesel il fondoscala del contagiri è a 6000 giri
AVVERTENZA L’illuminazione delle grafiche del quadro strumenti può variare in funzione delle versioni.
A0K0001mfig. 3
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 5
Page 7 of 294
6
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

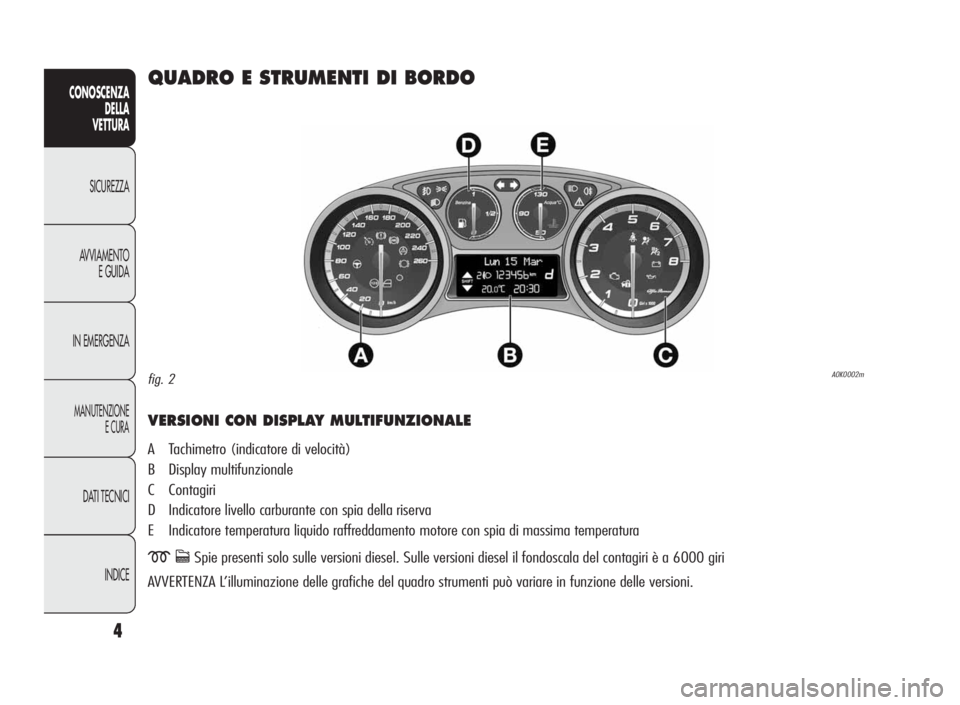

TACHIMETRO (INDICATORE DI VELOCITÀ)
Segnala la velocità della vettura.
CONTAGIRI
Segnala il numero di giri del motore.
INDICATORE LIVELLO COMBUSTIBILE
La lancetta indica la quantità di combustibile presente nel serba-
toio.
0 - serbatoio vuoto.
1 - serbatoio pieno
La spia sull’indicatore si accende quando nel serbatoio sono rima-
sti da 8 a 10 litri di combustibile; in questo caso effettua il rifor-
nimento il più presto possibile.
INDICATORE TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
La lancetta indica la temperatura del liquido di raffreddamento mo-
tore. La spia sull’indicatore si accende per segnalare un aumento
della temperatura del liquido di raffreddamento; in questo caso spe-
gni il motore e rivolgiti ai Servizi Autorizzati Alfa Romeo.
SPIE SU QUADRO
Avvertenze generali
L’accensione delle spie è associata a messaggio specifico e/o av-
viso acustico dove il quadro di bordo lo permette. Tali segnalazio-
ni sono sintetiche e cautelative e non devono essere considerate
esaustive e/o alternative a quanto specificato nel presente Libret-
to Uso e Manutenzione, di cui si consiglia sempre un’attenta let-
tura. In caso di segnalazione di avaria fare sempre e comunque
riferimento a quanto riportato nel presente capitolo.

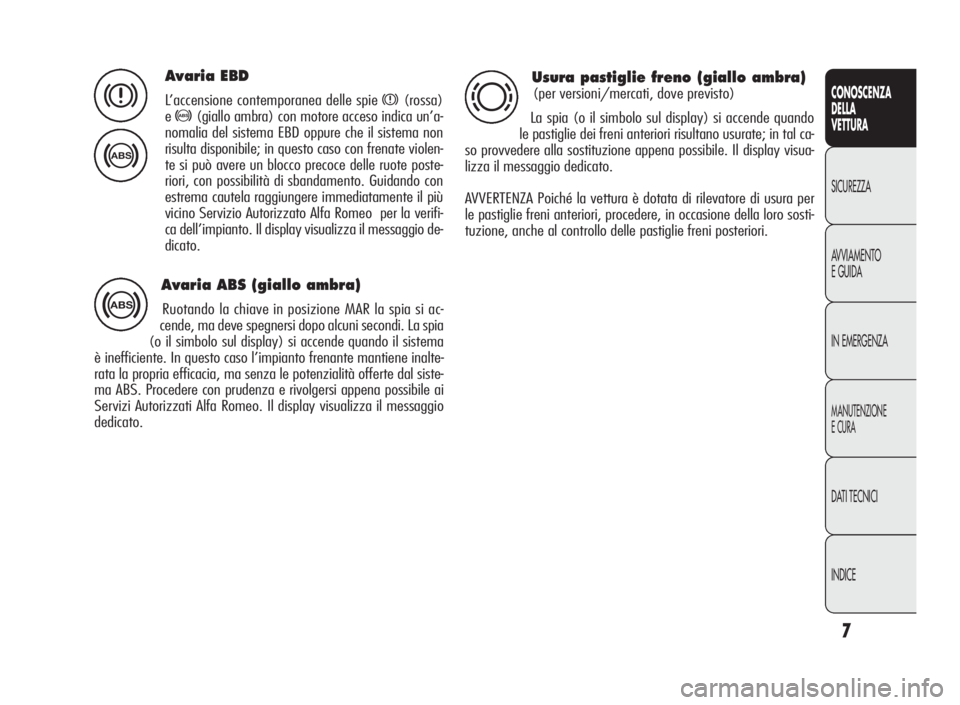

Liquido freni insufficiente (rossa)
Ruotando la chiave in posizione MAR la spia si ac-
cende, ma deve spegnersi dopo alcuni secondi. La spia
(o il simbolo sul display) si accende quando il livello del
liquido freni nella vaschetta scende sotto il livello minimo, a cau-
sa di una possibile perdita di liquido dal circuito.
Il display visualizza il messaggio dedicato.
Freno a mano inserito (rossa)
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi. La spia (o il simbolo sul display) si
accende quando viene inserito il freno a mano. Se la vettura è in
movimento vi è anche un avviso acustico associato.
AVVERTENZA Se la spia si accende durante la marcia, verificare che
il freno a mano non sia inserito.
x
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 6
Page 8 of 294
7
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
Avaria EBD
L’accensione contemporanea delle spiex(rossa)
e
>(giallo ambra) con motore acceso indica un’a-
nomalia del sistema EBD oppure che il sistema non
risulta disponibile; in questo caso con frenate violen-
te si può avere un blocco precoce delle ruote poste-
riori, con possibilità di sbandamento. Guidando con
estrema cautela raggiungere immediatamente il più
vicino Servizio Autorizzato Alfa Romeo per la verifi-
ca dell’impianto. Il display visualizza il messaggio de-
dicato.x
>
Avaria ABS (giallo ambra)
Ruotando la chiave in posizione MAR la spia si ac-
cende, ma deve spegnersi dopo alcuni secondi. La spia
(o il simbolo sul display) si accende quando il sistema
è inefficiente. In questo caso l’impianto frenante mantiene inalte-
rata la propria efficacia, ma senza le potenzialità offerte dal siste-
ma ABS. Procedere con prudenza e rivolgersi appena possibile ai
Servizi Autorizzati Alfa Romeo. Il display visualizza il messaggio
dedicato.>
Usura pastiglie freno (giallo ambra)
(per versioni/mercati, dove previsto)
La spia (o il simbolo sul display) si accende quando
le pastiglie dei freni anteriori risultano usurate; in tal ca-
so provvedere alla sostituzione appena possibile. Il display visua-
lizza il messaggio dedicato.

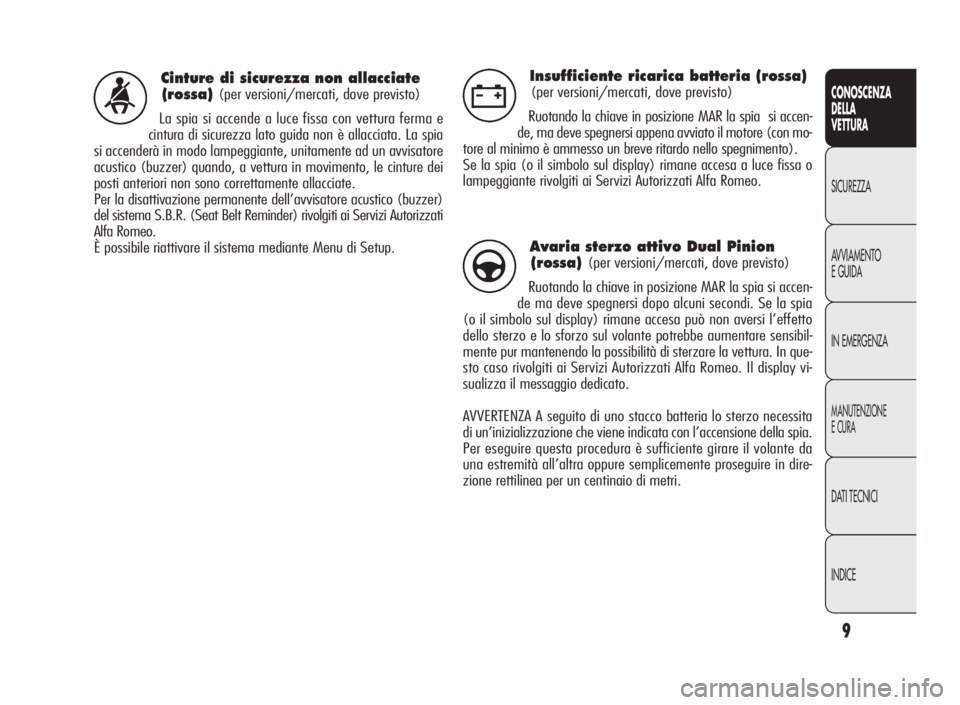

AVVERTENZA Poiché la vettura è dotata di rilevatore di usura per
le pastiglie freni anteriori, procedere, in occasione della loro sosti-
tuzione, anche al controllo delle pastiglie freni posteriori.d
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 7
Page 9 of 294
8
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

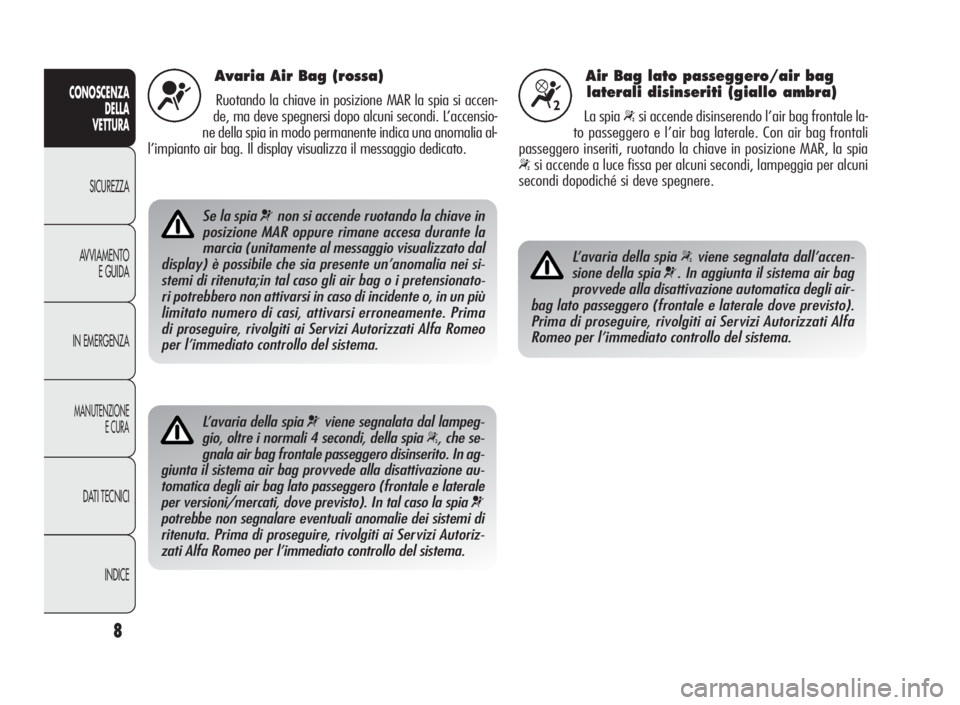

Avaria Air Bag (rossa)
Ruotando la chiave in posizione MAR la spia si accen-
de, ma deve spegnersi dopo alcuni secondi. L’accensio-
ne della spia in modo permanente indica una anomalia al-
l’impianto air bag. Il display visualizza il messaggio dedicato.¬
Se la spia¬non si accende ruotando la chiave in
posizione MAR oppure rimane accesa durante la
marcia (unitamente al messaggio visualizzato dal
display) è possibile che sia presente un’anomalia nei si-
stemi di ritenuta;in tal caso gli air bag o i pretensionato-
ri potrebbero non attivarsi in caso di incidente o, in un più
limitato numero di casi, attivarsi erroneamente. Prima
di proseguire, rivolgiti ai Servizi Autorizzati Alfa Romeo
per l’immediato controllo del sistema.
L’avaria della spia¬viene segnalata dal lampeg-
gio, oltre i normali 4 secondi, della spia
“, che se-
gnala air bag frontale passeggero disinserito. In ag-
giunta il sistema air bag provvede alla disattivazione au-
tomatica degli air bag lato passeggero (frontale e laterale
per versioni/mercati, dove previsto). In tal caso la spia
¬
potrebbe non segnalare eventuali anomalie dei sistemi di
ritenuta. Prima di proseguire, rivolgiti ai Servizi Autoriz-
zati Alfa Romeo per l’immediato controllo del sistema.
Air Bag lato passeggero/air bag
laterali disinseriti (giallo ambra)
La spia“si accende disinserendo l’air bag frontale la-
to passeggero e l’air bag laterale. Con air bag frontali
passeggero inseriti, ruotando la chiave in posizione MAR, la spia
“si accende a luce fissa per alcuni secondi, lampeggia per alcuni
secondi dopodiché si deve spegnere.
“
L’avaria della spia“viene segnalata dall’accen-
sione della spia
¬. In aggiunta il sistema air bag
provvede alla disattivazione automatica degli air-
bag lato passeggero (frontale e laterale dove previsto).
Prima di proseguire, rivolgiti ai Servizi Autorizzati Alfa
Romeo per l’immediato controllo del sistema.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 8
Page 10 of 294
9
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
Cinture di sicurezza non allacciate
(rossa)
(per versioni/mercati, dove previsto)
La spia si accende a luce fissa con vettura ferma e
cintura di sicurezza lato guida non è allacciata. La spia
si accenderà in modo lampeggiante, unitamente ad un avvisatore
acustico (buzzer) quando, a vettura in movimento, le cinture dei
posti anteriori non sono correttamente allacciate.
Per la disattivazione permanente dell’avvisatore acustico (buzzer)
del sistema S.B.R. (Seat Belt Reminder) rivolgiti ai Servizi Autorizzati
Alfa Romeo.
È possibile riattivare il sistema mediante Menu di Setup.<
Insufficiente ricarica batteria (rossa)
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si accen-
de, ma deve spegnersi appena avviato il motore (con mo-
tore al minimo è ammesso un breve ritardo nello spegnimento).
Se la spia (o il simbolo sul display) rimane accesa a luce fissa o
lampeggiante rivolgiti ai Servizi Autorizzati Alfa Romeo.w
Avaria sterzo attivo Dual Pinion
(rossa)
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si accen-
de ma deve spegnersi dopo alcuni secondi. Se la spia
(o il simbolo sul display) rimane accesa può non aversi l’effetto
dello sterzo e lo sforzo sul volante potrebbe aumentare sensibil-
mente pur mantenendo la possibilità di sterzare la vettura. In que-
sto caso rivolgiti ai Servizi Autorizzati Alfa Romeo. Il display vi-
sualizza il messaggio dedicato.
AVVERTENZA A seguito di uno stacco batteria lo sterzo necessita
di un’inizializzazione che viene indicata con l’accensione della spia.
Per eseguire questa procedura è sufficiente girare il volante da
una estremità all’altra oppure semplicemente proseguire in dire-
zione rettilinea per un centinaio di metri.g
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 9
