Závada systému ABS (žlutá)
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout. Kontrolka (nebo symbol na displeji) se roz-
svítí, jakmile přestane být soustava účinná. V takovém případě je
brzdová soustava nadále účinná, ale bez výkonů, které poskytuje
ABS. Pokračujte opatrně v jízdě a co nejdříve vyhledejte autorizo-
vaný servis Alfa Romeo. Na displeji se zobrazí příslušné hlášení.>
Opotřebení brzdových destiček (žlutá)
(pro příslušné modely/trhy)
Kontrolka (nebo symbol na displeji) se rozsvítí při
nadměrném opotřebení brzdového obložení. V takovém
případě je nutno nechat obložení vyměnit, jakmile je to možné.
Na displeji se zobrazí příslušné hlášení.
UPOZORNĚNÍ Vozidlo je opatřeno snímači opotřebení obložení před-
ních brzd. Proto při jejich výměně nechejte zkontrolovat i obložení
zadních brzd.d
Závada EBD
Jakmile se při běžícím motoru současně rozsvítí kon-
trolky
x(červená) a>(žlutá), znamená to zá-
vadu nebo nefunkčnost systému EBD. V takovém pří-
padě může při prudkém zabrzdění dojít k předčas-
nému zablokování zadních kol a vybočení vozidla ze
směru jízdy. Pokračujte v jízdě s nejvyšší opatrností
do nejbližšího autorizovaného servisu Alfa Romeo
a nechejte soustavu zkontrolovat. Na displeji se zobrazí příslušné
hlášení.x
>
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 7

8
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Závada airbagu (červená)
Při otočení klíčkem do polohy MAR se kontrolka
na přístrojové desce rozsvítí, ale po několika sekun-
dách musí zhasnout Trvalé svícení kontrolky signalizuje
závadu airbagové soustavy. Na displeji se zobrazí příslušné hlášení.
Jestliže se při otočení klíče ve spínací skříňce
na MAR kontrolka
¬nerozsvítí nebo se rozsvítí
za jízdy (spolu s hlášením na displeji), je možné,
že je v některém ze zádržných systémů závada. Airbagy
nebo předpínače bezpečnostních pásů by se pak nemu-
sely při nehodě aktivovat nebo by se v omezeném počtu
případů mohly aktivovat chybně. Než budete pokračo-
vat v jízdě, kontaktujte autorizovaný servis Alfa Romeo
a nechejte systém bez prodlení zkontrolovat.
Závadu kontrolky¬signalizuje i blikání (delší
než 4 sekundy) kontrolky
“vypnutého čelního
airbagu spolucestujícího. Systém navíc samočinně
deaktivuje airbagy na straně spolucestujícího (přední
a boční, je-li součástí výbavy vozidla). V takovém přípa-
dě by kontrolka
¬nemusela signalizovat případné zá-
vady zádržných systémů. Než budete pokračovat v jíz-
dě, vyhledejte autorizovaný servis Alfa Romeo a nechejte
soustavu zkontrolovat.
Vypnutí airbagů spolujezdce/bočních
airbagů (žlutá)
Kontrolka“se rozsvítí při vypnutí airbagu na straně
spolucestujícího a bočního airbagu. Jsou-li čelní airbagy
na straně spolucestujícího funkční, otočením klíčku na MAR se kon-
trolka rozsvítí
“a zůstane několik sekund svítit, několik sekund
bliká a pak musí zhasnout.
Závada kontrolky“je signalizována rozsvícením
kontrolky
¬. Systém navíc samočinně odpojí air-
bagy na straně spolucestujícího (čelní a boční, jsou-
li). Než budete pokračovat v jízdě, vyhledejte autorizo-
vaný servis Alfa Romeo a nechejte soustavu zkontrolovat.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 8

10
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
SVÍTÍ:Nedostatečný tlak motorového
oleje(červená)
BLIKÁ:Opotřebovaný motorový olej
(pouze vznětové verze s DPF – červená)
Při otočení klíčkem do polohy MAR se kontrolka rozsvítí, ale
po spuštění motoru musí zhasnout.
1. Nedostatečný tlak motorového oleje
Jakmile systém zjistí nedostatečný tlak motorového oleje, kontrolka
se trvale rozsvítí a na displeji se současně zobrazí příslušná upo-
zornění (pro určité verze).
v
Jestliže se kontrolkavrozsvítí za jízdy (spolu
s hlášením na displeji), zastavte bez prodlení vo-
zidlo a kontaktuje autorizovaný servis Alfa Romeo.
2. Opotřebený motorový olej(pouze vznětové motory s DPF)
Kontrolka začne blikat a na displeji se (pro příslušné modely/trhy)
zobrazí příslušné hlášení. Podle dané verze se kontrolka mů-
že rozblikat takto:
❍každé dvě hodiny po dobu 1 minuty;
❍po dobu 3 minut s intervalem mezi blikáním kontrolky 5 se-
kund, dokud nebude olej vyměněn.Po této první signalizaci bude kontrolka blikat při každém spuště-
ní motoru výše uvedeným způsobem, dokud nebude olej vymě-
něn. Kromě blikání kontrolky se na displeji (pro určitá provede-
ní/trhy) zobrazí příslušné hlášení.
Rozblikání této kontrolky neznamená závadu vozidla, ale signali-
zaci pro zákazníka, že je při normálním používání vozidla potřeb-
né vyměnit olej.
Upozorňujeme, že se opotřebení motorového oleje urychluje:
❍používání vozidla ve městě; v tomto případě se filtr pevných
částic DPF musí regenerovat častěji;
❍používání vozidla na krátké tratě, které neumožňuje dosaže-
ní provozní teploty motoru;
❍opakované přerušení procesu regenerace, kdy začne svítit kon-
trolka filtru pevných částic DPF.
Po rozsvícení kontrolky by měl být opotřebený
motorový olej vyměněn co nejdříve a od prvního
rozsvícení kontrolky byste neměli najet více
než 500 km. Nedodržení výše uvedených pokynů mů-
že způsobit vážná poškození motoru, na která se nebu-
de vztahovat záruka. Kromě toho připomínáme,
že rozsvícení této kontrolky není spojeno s množstvím mo-
torového oleje, a proto by se v případě blikání této kon-
trolky neměl nikdy dolévat další olej.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 10

14
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

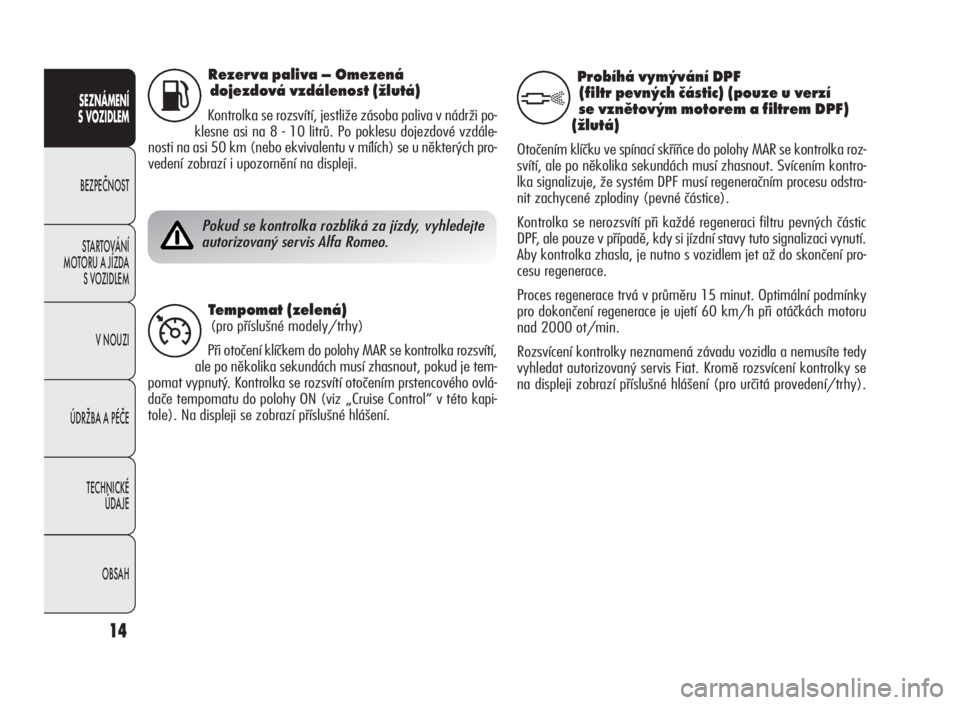

Rezerva paliva – Omezená
dojezdová vzdálenost (žlutá)
Kontrolka se rozsvítí, jestliže zásoba paliva v nádrži po-
klesneasina8-10litrů.Popoklesudojezdovévzdále-
nosti na asi 50 km (nebo ekvivalentu v mílích) se u některých pro-
vedení zobrazí i upozornění na displeji.K
Pokud se kontrolka rozbliká za jízdy, vyhledejte
autorizovaný servis Alfa Romeo.
Tempomat (zelená)
(pro příslušné modely/trhy)
Při otočení klíčkem do polohy MAR se kontrolka rozsvítí,
ale po několika sekundách musí zhasnout, pokud je tem-
pomat vypnutý. Kontrolka se rozsvítí otočením prstencového ovlá-
dače tempomatu do polohy ON (viz „Cruise Control“ v této kapi-
tole). Na displeji se zobrazí příslušné hlášení.Ü
Probíhá vymývání DPF
(filtr pevných částic) (pouze u verzí
se vznětovým motorem a filtrem DPF)
(žlutá)
Otočením klíčku ve spínací skříňce do polohy MAR se kontrolka roz-
svítí, ale po několika sekundách musí zhasnout. Svícením kontro-
lka signalizuje, že systém DPF musí regeneračním procesu odstra-
nit zachycené zplodiny (pevné částice).
Kontrolka se nerozsvítí při každé regeneraci filtru pevných částic
DPF, ale pouze v případě, kdy si jízdní stavy tuto signalizaci vynutí.
Aby kontrolka zhasla, je nutno s vozidlem jet až do skončení pro-
cesu regenerace.
Proces regenerace trvá v průměru 15 minut. Optimální podmínky
pro dokončení regenerace je ujetí 60 km/h při otáčkách motoru
nad 2000 ot/min.
Rozsvícení kontrolky neznamená závadu vozidla a nemusíte tedy
vyhledat autorizovaný servis Fiat. Kromě rozsvícení kontrolky se
na displeji zobrazí příslušné hlášení (pro určitá provedení/trhy).
h
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 14

15
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH

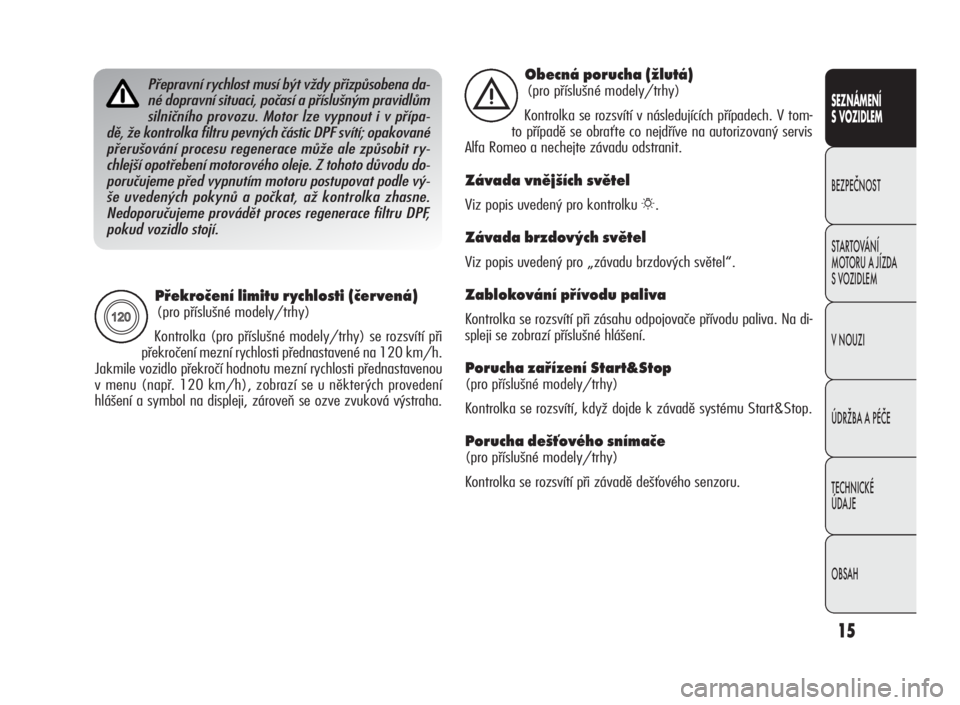

Překročení limitu rychlosti (červená)
(pro příslušné modely/trhy)
Kontrolka (pro příslušné modely/trhy) se rozsvítí při
překročení mezní rychlosti přednastavené na 120 km/h.
Jakmile vozidlo překročí hodnotu mezní rychlosti přednastavenou
v menu (např. 120 km/h), zobrazí se u některých provedení
hlášení a symbol na displeji, zároveň se ozve zvuková výstraha.
X
Přepravní rychlost musí být vždy přizpůsobena da-
né dopravní situaci, počasí a příslušným pravidlům
silničního provozu. Motor lze vypnout i v přípa-
dě, že kontrolka filtru pevných částic DPF svítí; opakované
přerušování procesu regenerace může ale způsobit ry-
chlejší opotřebení motorového oleje. Z tohoto důvodu do-
poručujeme před vypnutím motoru postupovat podle vý-
še uvedených pokynů a počkat, až kontrolka zhasne.
Nedoporučujeme provádět proces regenerace filtru DPF,
pokud vozidlo stojí.Obecná porucha (žlutá)
(pro příslušné modely/trhy)
Kontrolka se rozsvítí v následujících případech. V tom-
to případě se obraťte co nejdříve na autorizovaný servis
Alfa Romeo a nechejte závadu odstranit.
Závada vnějších světel
Viz popis uvedený pro kontrolku6.
Závada brzdových světel
Viz popis uvedený pro „závadu brzdových světel“.
Zablokování přívodu paliva
Kontrolka se rozsvítí při zásahu odpojovače přívodu paliva. Na di-
spleji se zobrazí příslušné hlášení.
Porucha zařízení Start&Stop
(pro příslušné modely/trhy)
Kontrolka se rozsvítí, když dojde k závadě systému Start&Stop.
Porucha dešťového snímače
(pro příslušné modely/trhy)
Kontrolka se rozsvítí při závadě dešťového senzoru.
è
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 15

18
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

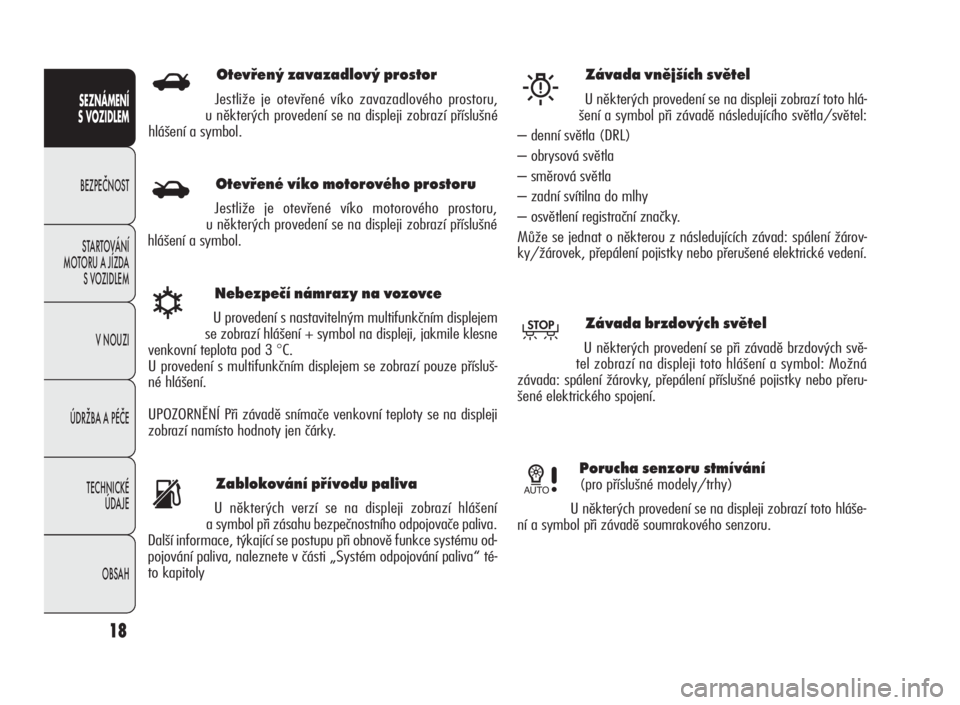

Porucha senzoru stmívání
(pro příslušné modely/trhy)
U některých provedení se na displeji zobrazí toto hláše-
ní a symbol při závadě soumrakového senzoru.1
Nebezpečí námrazy na vozovce
U provedení s nastavitelným multifunkčním displejem
se zobrazí hlášení + symbol na displeji, jakmile klesne
venkovní teplota pod 3
°C.
U provedení s multifunkčním displejem se zobrazí pouze přísluš-
né hlášení.
UPOZORNĚNÍ Při závadě snímače venkovní teploty se na displeji
zobrazí namísto hodnoty jen čárky.
√
Zablokování přívodu paliva
U některých verzí se na displeji zobrazí hlášení
a symbol při zásahu bezpečnostního odpojovače paliva.
Další informace, týkající se postupu při obnově funkce systému od-
pojování paliva, naleznete v části „Systém odpojování paliva“ té-
to kapitolys
Závada vnějších světel
U některých provedení se na displeji zobrazí toto hlá-
šení a symbol při závadě následujícího světla/světel:
– denní světla (DRL)
– obrysová světla
– směrová světla
– zadní svítilna do mlhy
– osvětlení registrační značky.
Může se jednat o některou z následujících závad: spálení žárov-
ky/žárovek, přepálení pojistky nebo přerušené elektrické vedení.W
Závada brzdových světel
U některých provedení se při závadě brzdových svě-
tel zobrazí na displeji toto hlášení a symbol: Možná
závada: spálení žárovky, přepálení příslušné pojistky nebo přeru-
šené elektrického spojení.T
Otevřený zavazadlový prostor
Jestliže je otevřené víko zavazadlového prostoru,
u některých provedení se na displeji zobrazí příslušné
hlášení a symbol.R
Otevřené víko motorového prostoru
Jestliže je otevřené víko motorového prostoru,
u některých provedení se na displeji zobrazí příslušné
hlášení a symbol.
S
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 18

20
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
DISPLEJ
Vozidlo lze vybavit multifunkčním/konfiguratelným displejem, kte-
rý je schopen poskytovat řidiči během jízdy užitečné informace pod-
le jeho nastavení.
S klíčkem vytaženým ze zapalování se při otevření některých dve-
ří na displeji zobrazí na několik sekund čas a počet ujetých km (ne-
bo mílí).
„STANDARDNÍ“ OBRAZOVKA
MULTIFUNKČNÍHO DISPLEJE obr. 6
Na displeji se zobrazí:
A. Datum
B. Počítadlo km (zobrazení počtu ujetých km nebo mílí)
C. Jízdní režim, zvolený pomocí systému „ALFA DNA“ (Systém
kontroly jízdy vozidla)(pro příslušné modely/trhy)
–d=Dynamic
–n=Normal
–a=AllWeather
D. Hodiny (zobrazené vždy i s klíčkem vytaženým ze zapalová-
ní a zavřenými dveřmi)
E. Ukazatel funkce Start&Stop (pro příslušné modely/trhy)
F. Venkovní teplota
G. Gear Shift Indicator (ukazatel řazení rychlostních stupňů)(pro
příslušné modely/trhy)
H. Poloha sklonu světlometů (pouze při zapnutí potkávacích
světel).
obr. 6A0K1222g
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 20

21
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH
„STANDARDNÍ“ OBRAZOVKA
KONFIGURATELNÉHO MULTIFUNKČNÍHO
DISPLEJE obr. 7
Na displeji se zobrazí:
A. Čas
B. Částečný počet ujetých km (nebo mílí)
C. Počitadlo km (počet ujetých km/mílí)
D. Signalizace stavu vozidla (např. otevření dveří, případný vý-
skyt náledí na silnici atd.)/Ukazatel funkce Start&Stop (pro
příslušné modely/trhy)/Gear Shift Indicator (ukazatel řazení
rychlostních stupňů)(pro příslušné modely/trhy).
E. Nastavení sklonu světlometů (pouze se zapnutými potkávací-
mi světlomety)
F. Venkovní teplotaU některých verzí se při navolení režimu jízdy „DYNAMIC“ (viz od-
stavec „Systém Alfa DNA“ v této kapitole) zobrazí na displeji tlak
v turbíně – obr. 8.
obr. 7A0K0005mobr. 8A0K0006m
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 21

24
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

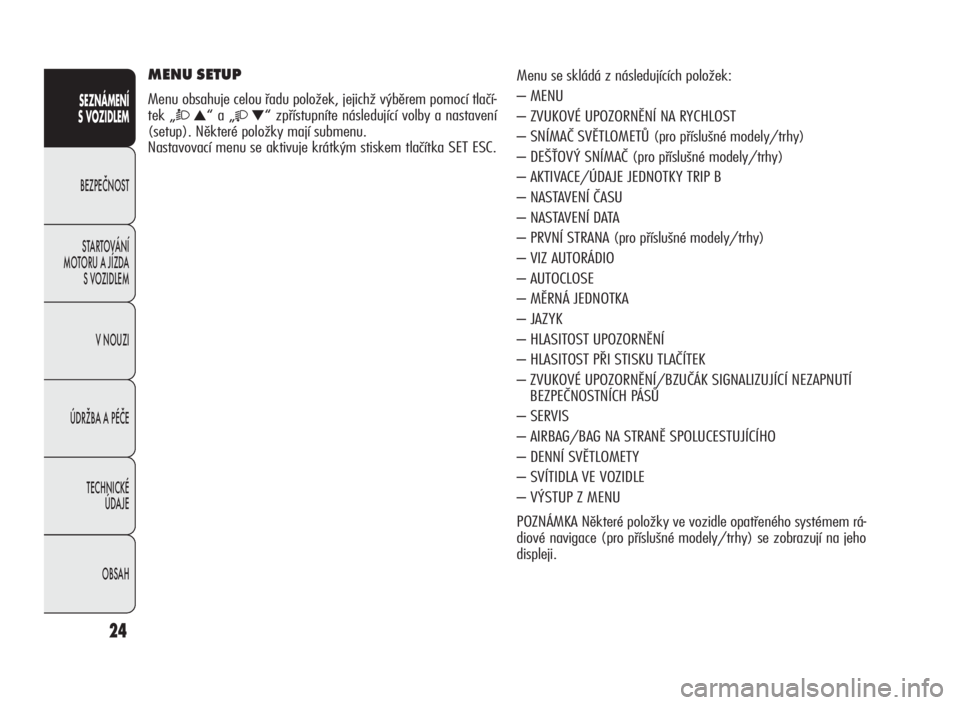

Menu se skládá z následujících položek:
–MENU
– ZVUKOVÉ UPOZORNĚNÍ NA RYCHLOST
– SNÍMAČ SVĚTLOMETŮ (pro příslušné modely/trhy)
– DEŠŤOVÝ SNÍMAČ (pro příslušné modely/trhy)
– AKTIVACE/ÚDAJE JEDNOTKY TRIP B
–NASTAVENÍČASU
–NASTAVENÍDATA
– PRVNÍ STRANA (pro příslušné modely/trhy)
– VIZ AUTORÁDIO
– AUTOCLOSE
– MĚRNÁ JEDNOTKA
– JAZYK
– HLASITOST UPOZORNĚNÍ
– HLASITOST PŘI STISKU TLAČÍTEK
– ZVUKOVÉ UPOZORNĚNÍ/BZUČÁK SIGNALIZUJÍCÍ NEZAPNUTÍ
BEZPEČNOSTNÍCH PÁSŮ
–SERVIS
– AIRBAG/BAG NA STRANĚ SPOLUCESTUJÍCÍHO
– DENNÍ SVĚTLOMETY
– SVÍTIDLA VE VOZIDLE
– VÝSTUP Z MENU
POZNÁMKA Některé položky ve vozidle opatřeného systémem rá-
diové navigace (pro příslušné modely/trhy) se zobrazují na jeho
displeji.MENU SETUP
Menu obsahuje celou řadu položek, jejichž výběrem pomocí tlačí-
tek „
Ò▲“a„▼“ zpřístupníte následující volby a nastavení
(setup). Některé položky mají submenu.
Nastavovací menu se aktivuje krátkým stiskem tlačítka SET ESC.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 24

25
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH

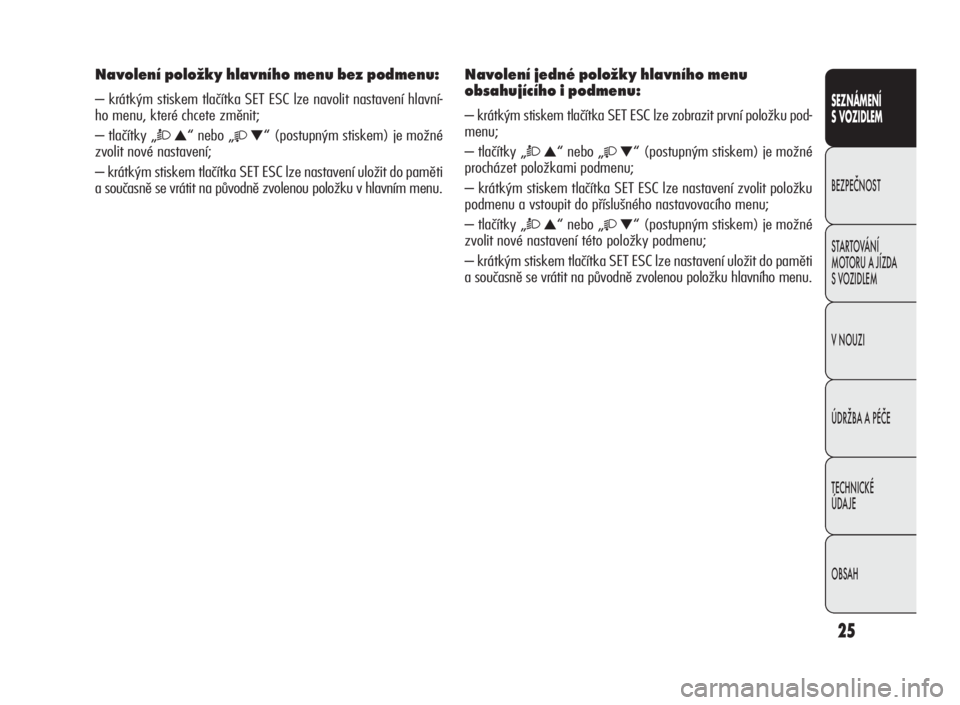

Navolení položky hlavního menu bez podmenu:
– krátkým stiskem tlačítka SET ESC lze navolit nastavení hlavní-
ho menu, které chcete změnit;
– tlačítky „
Ò▲“nebo„▼“ (postupným stiskem) je možné
zvolit nové nastavení;
– krátkým stiskem tlačítka SET ESC lze nastavení uložit do paměti
a současně se vrátit na původně zvolenou položku v hlavním menu.
Navolení jedné položky hlavního menu
obsahujícího i podmenu:
– krátkým stiskem tlačítka SET ESC lze zobrazit první položku pod-
menu;
– tlačítky „
Ò▲“nebo„▼“ (postupným stiskem) je možné
procházet položkami podmenu;
– krátkým stiskem tlačítka SET ESC lze nastavení zvolit položku
podmenu a vstoupit do příslušného nastavovacího menu;
– tlačítky „
Ò▲“nebo„▼“ (postupným stiskem) je možné
zvolit nové nastavení této položky podmenu;
– krátkým stiskem tlačítka SET ESC lze nastavení uložit do paměti
a současně se vrátit na původně zvolenou položku hlavního menu.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 25
