SVÍTÍ:Nedostatečný tlak motorového
oleje(červená)
BLIKÁ:Opotřebovaný motorový olej
(pouze vznětové verze s DPF – červená)
Při otočení klíčkem do polohy MAR se kontrolka rozsvítí, ale
po spuštění motoru musí zhasnout.
1. Nedostatečný tlak motorového oleje
Jakmile systém zjistí nedostatečný tlak motorového oleje, kontrolka
se trvale rozsvítí a na displeji se současně zobrazí příslušná upo-
zornění (pro určité verze).
v
Jestliže se kontrolkavrozsvítí za jízdy (spolu
s hlášením na displeji), zastavte bez prodlení vo-
zidlo a kontaktuje autorizovaný servis Alfa Romeo.
2. Opotřebený motorový olej(pouze vznětové motory s DPF)
Kontrolka začne blikat a na displeji se (pro příslušné modely/trhy)
zobrazí příslušné hlášení. Podle dané verze se kontrolka mů-
že rozblikat takto:
❍každé dvě hodiny po dobu 1 minuty;
❍po dobu 3 minut s intervalem mezi blikáním kontrolky 5 se-
kund, dokud nebude olej vyměněn.Po této první signalizaci bude kontrolka blikat při každém spuště-
ní motoru výše uvedeným způsobem, dokud nebude olej vymě-
něn. Kromě blikání kontrolky se na displeji (pro určitá provede-
ní/trhy) zobrazí příslušné hlášení.
Rozblikání této kontrolky neznamená závadu vozidla, ale signali-
zaci pro zákazníka, že je při normálním používání vozidla potřeb-
né vyměnit olej.
Upozorňujeme, že se opotřebení motorového oleje urychluje:
❍používání vozidla ve městě; v tomto případě se filtr pevných
částic DPF musí regenerovat častěji;
❍používání vozidla na krátké tratě, které neumožňuje dosaže-
ní provozní teploty motoru;
❍opakované přerušení procesu regenerace, kdy začne svítit kon-
trolka filtru pevných částic DPF.
Po rozsvícení kontrolky by měl být opotřebený
motorový olej vyměněn co nejdříve a od prvního
rozsvícení kontrolky byste neměli najet více
než 500 km. Nedodržení výše uvedených pokynů mů-
že způsobit vážná poškození motoru, na která se nebu-
de vztahovat záruka. Kromě toho připomínáme,
že rozsvícení této kontrolky není spojeno s množstvím mo-
torového oleje, a proto by se v případě blikání této kon-
trolky neměl nikdy dolévat další olej.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 10

16
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Závada parkovacích senzorů
(pro příslušné modely/trhy)
Viz popis uvedený pro kontrolku
t.
Porucha senzoru stmívání
(pro příslušné modely/trhy)
Kontrolka se rozsvítí při závadě soumrakového snímače.
Závada adaptivních světlometů AFS
(pro příslušné modely/trhy)
Kontrolka se rozsvítí v případě, kdy řídicí jednotka zjistí závadu ada-
ptivních světlometů AFS (viz odstavec „Autoadaptivní světlomety
AFS“) v této kapitole. Na displeji se zobrazí příslušné hlášení.
Závada bezpečnostního systému proti skřípnutí
při zavírání oken
Kontrolka se rozsvítí, když dojde k závadě systému proti skřípnu-
tí. Na displeji se zobrazí příslušné hlášení.
Závada snímače tlaku motorového oleje
Kontrolka se rozsvítí při závadě snímače tlaku motorového oleje.
Na displeji se zobrazí příslušné hlášení.
Koncové světlo do mlhy (žlutá)
Kontrolka se rozsvítí při zapnutí zadních mlhových svě-
tel. Při zapnutí světel se také rozsvítí LED umístěný
v tlačítku
4.
4
Přední světla do mlhy (zelená)
Kontrolka se rozsvítí, když zapnete přední mlhová svět-
la. Při zapnutí světel se také rozsvítí LED umístěný
v tlačítku
5.
5
Obrysová světla (zelená)
Kontrolka se rozsvítí při zapnutí obrysových světel.
Follow me home (zelená)
Kontrolka se rozsvítí (spolu se zobrazením hlášení na displeji)
při zapnutí tohoto zařízení (viz odstavec „Zařízení Follow me
home“ v této kapitole).
3
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 16

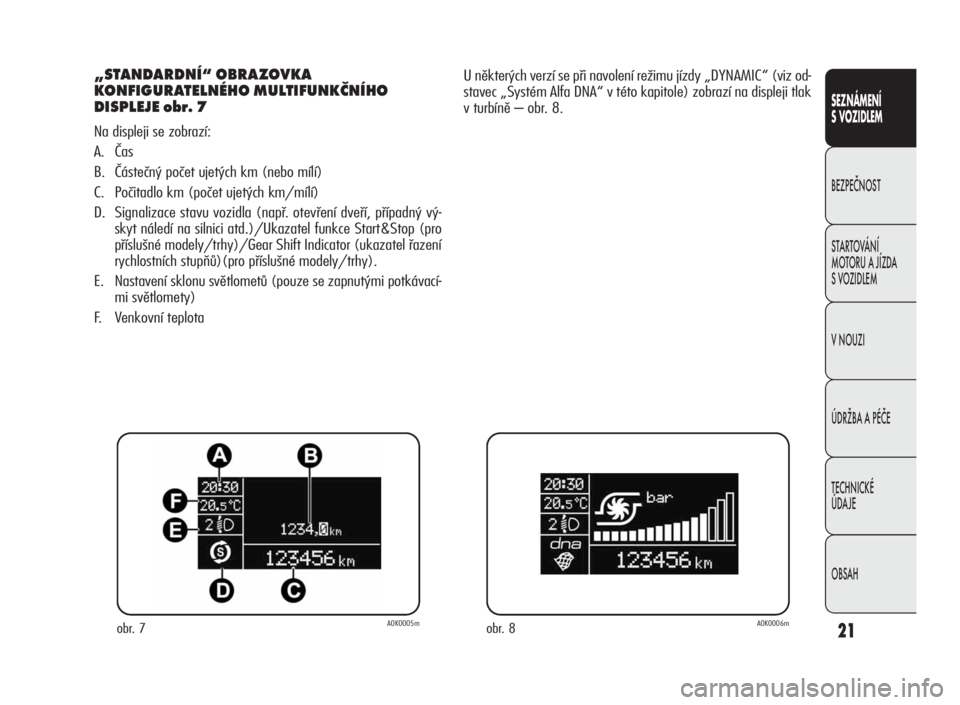

21
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH
„STANDARDNÍ“ OBRAZOVKA
KONFIGURATELNÉHO MULTIFUNKČNÍHO
DISPLEJE obr. 7
Na displeji se zobrazí:
A. Čas
B. Částečný počet ujetých km (nebo mílí)
C. Počitadlo km (počet ujetých km/mílí)
D. Signalizace stavu vozidla (např. otevření dveří, případný vý-
skyt náledí na silnici atd.)/Ukazatel funkce Start&Stop (pro
příslušné modely/trhy)/Gear Shift Indicator (ukazatel řazení
rychlostních stupňů)(pro příslušné modely/trhy).
E. Nastavení sklonu světlometů (pouze se zapnutými potkávací-
mi světlomety)
F. Venkovní teplotaU některých verzí se při navolení režimu jízdy „DYNAMIC“ (viz od-
stavec „Systém Alfa DNA“ v této kapitole) zobrazí na displeji tlak
v turbíně – obr. 8.
obr. 7A0K0005mobr. 8A0K0006m
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 21

37
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH
Zobrazované údaje
Autonomie (dojezd)
Udává vzdálenost, kterou může vozidlo ještě ujet s palivem, kte-
ré má v nádrži.
Při následujících událostech se na displeji zobrazí „- - - -“:
– dojezdová autonomie menší než 50 km (nebo 30 mil)
– při delším stání vozidla se spuštěným motorem.
UPOZORNĚNÍ Změna hodnoty dojezdu může být ovlivněna mnoha
faktory: styl jízdy, typ trasy (dálnice, po městě, v horách, atd.),
stav vozidla (s nákladem nebo bez něj, tlak v pneumatikách atd.).
Podle toho je také nutno cestu naprogramovat.Ujetá vzdálenost
Udává vzdálenost v kilometrech, kterou vozidlo ujelo od začátku
nové cesty.
Průměrná spotřeba
Udává orientační spotřebu paliva od začátku nové cesty.
Okamžitá spotřeba
Udává průběžně aktualizovanou hodnotu spotřeby paliva. Při delším
stání vozidla se spuštěným motorem se zobrazí „----“.
Průměrná rychlost
Udává průměrnou hodnotu rychlosti vozidla v závislosti na čase,
který celkově uběhl od začátku nové cesty.
Doba na cestě
Udává dobu od zahájení nové cesty.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 37

109
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAHJe třeba snížit rychlost vozidla a přizpůsobit jízdu
stavu silnice.
SYSTÉM ABS
