Page 112 of 294
111
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH
SYSTÉM ASR (AntiSlip Regulation)
ASR je nedílnou součástí systému VDC. Samočinně zasahuje
při proklouznutí jednoho hnacího kola nebo obou hnacích kol,
při ztrátě přilnavosti na mokrém povrchu (aquaplaning), akceleraci
na nesoudržném, zasněženém nebo zledovatělém povrchu atd.
Podle typu prokluzu aktivuje systém jedno ze dvou ovládání:
❍při prokluzu obou hnacích kol, ASR zaúčinkuje snížením výko-
nu přenášeného motorem;
❍při prokluzu jednoho hnacího kola zaúčinkuje ASR automatic-
kým zabrzděním prokluzujícího kola.
Pro správné fungování soustav VDC a ASR je zce-
la nezbytné používat na všech kolech pneumatiky
stejné značky a typu.
VDC působí i na případné rezervní kolo. V každém
případě je nutno mít na paměti, že je rezervní ko-
lo menší než normální pneumatika, a proto má
i menší přilnavost než ostatní kola vozidla.
Výkony systému VDC a ASR nesmějí vést řidiče
k tomu, aby se vystavoval zbytečnému a neospra-
vedlnitelnému riziku Řízení vozidla musí vždy od-
povídat stavu silničního povrchu, viditelnosti a provozu.
Odpovědnost za bezpečnost jízdy leží vždy a jen na řidiči.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 111
Page 156 of 294
155
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
ÚSPORA PALIVA
Věnujte pozornost následujícím užitečným radám, jejichž dodrže-
ním je možné uspořit palivo a snížit obsah škodlivých látek.
ZÁKLADNÍ DOPORUČENÍ
Údržba vozu
Věnujte údržbě řádnou pozornost a nechejte provést všechny kon-
troly a seřízení dle „Plánu údržby“ (viz kapitolu „Údržba a péče“).
Pneumatiky
Pravidelně kontrolujte tlak v pneumatikách, a to nejméně jednou
za měsíc. Příliš nízký tlak v pneumatikách vede ke zvýšení spo-
třeby pohonných hmot, protože je vyšší valivý odpor pneumatik.
Nadměrný náklad
Nejezděte s přetíženým zavazadlovým prostorem. Hmotnost vo-
zidla má vliv na spotřebu pohonných hmot a stabilitu vozidla.
Střešní nosiče/střešní nosiče lyží
Ze střechy sundejte nosiče nákladu či nosiče lyží, pokud je již ne-
budete používat Tato příslušenství zvyšují aerodynamický odpor vo-
zu a tím i spotřebu paliva. Pro přepravu objemných nákladů pou-
žijte raději přípojné vozidlo.
Elektrické spotřebiče
Elektrické spotřebiče používejte pouze po nezbytně nutnou dobu.
Vyhřívání zadního skla, přídavné světlomety, stírače oken či větrák
topení mají vysokou spotřebu energie a při zvýšení požadavku
na odběr proudu se zvyšuje i spotřeba pohonných hmot (až o 25 %
při jízdě ve městě).
Klimatizace
Používáním klimatizace se zvyšuje spotřeba pohonných hmot: jak-
mile to venkovní teplota umožní, ventilujte kabinu raději přívodem
vzduchu zvenku.
Aerodynamické doplňky
Použití neschválených aerodynamických doplňků může vést ke
zhoršení aerodynamického chování vozidla a ke zvýšení spotřeby
pohonných hmot.
151-160 Alfa Giulietta CZ 3ed 2-04-2010 15:47 Pagina 155
Page 159 of 294
158
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

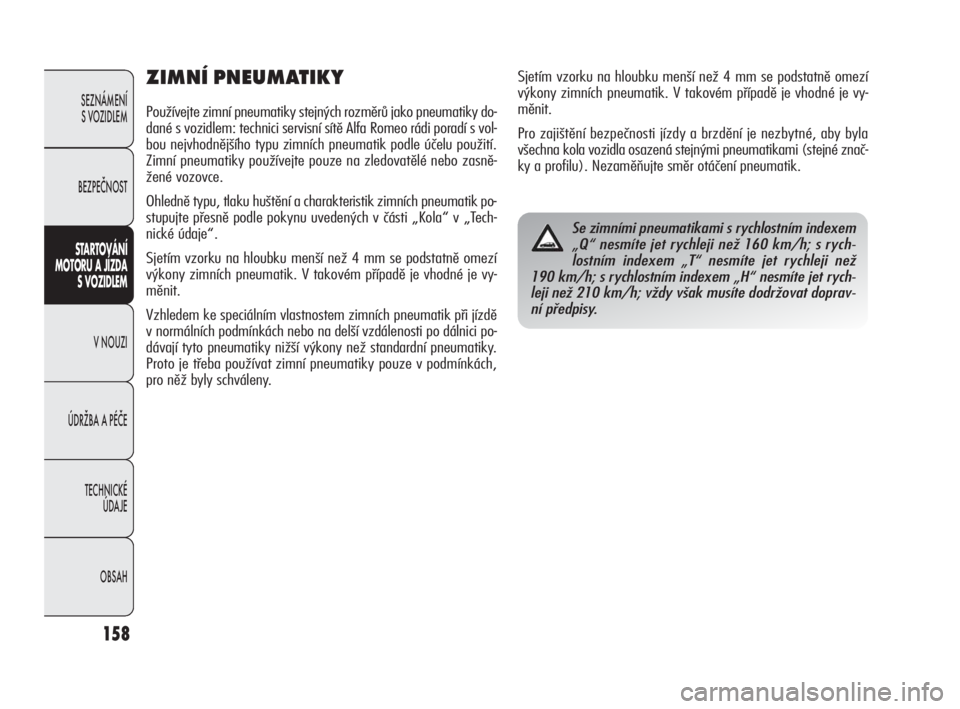

ZIMNÍ PNEUMATIKY
Používejte zimní pneumatiky stejných rozměrů jako pneumatiky do-
dané s vozidlem: technici servisní sítě Alfa Romeo rádi poradí s vol-
bou nejvhodnějšího typu zimních pneumatik podle účelu použití.
Zimní pneumatiky používejte pouze na zledovatělé nebo zasně-
žené vozovce.
Ohledně typu, tlaku huštění a charakteristik zimních pneumatik po-
stupujte přesně podle pokynu uvedených v části „Kola“ v „Tech-
nické údaje“.
Sjetím vzorku na hloubku menší než 4 mm se podstatně omezí
výkony zimních pneumatik. V takovém případě je vhodné je vy-
měnit.
Vzhledem ke speciálním vlastnostem zimních pneumatik při jízdě
v normálních podmínkách nebo na delší vzdálenosti po dálnici po-
dávají tyto pneumatiky nižší výkony než standardní pneumatiky.
Proto je třeba používat zimní pneumatiky pouze v podmínkách,
pro něž byly schváleny.Sjetím vzorku na hloubku menší než 4 mm se podstatně omezí
výkony zimních pneumatik. V takovém případě je vhodné je vy-
měnit.
Pro zajištění bezpečnosti jízdy a brzdění je nezbytné, aby byla
všechna kola vozidla osazená stejnými pneumatikami (stejné znač-
ky a profilu). Nezaměňujte směr otáčení pneumatik.
Se zimními pneumatikami s rychlostním indexem
„Q“ nesmíte jet rychleji než 160 km/h; s rych-
lostním indexem „T“ nesmíte jet rychleji než
190 km/h; s rychlostním indexem „H“ nesmíte jet rych-
leji než 210 km/h; vždy však musíte dodržovat doprav-
ní předpisy.
151-160 Alfa Giulietta CZ 3ed 2-04-2010 15:47 Pagina 158
Page 160 of 294
159
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
S nasazenými sněhovými řetězy jezděte pomalu,
nanejvýš rychlostí 50 km/h. Vyhýbejte se výmo-
lům, výstupkům a obrubníkům. Nejezděte s na-
sazenými řetězy dlouhé úseky po nezasněžené vozovce,
abyste nepoškodili vozidlo a povrch vozovky.
SNĚHOVÉ ŘETĚZY
Použití sněhových řetězů je upraveno zákony příslušného státu.
Sněhové řetězy je nutno nasadit pouze na pneumatiky předních
(hnacích) kol.
Po ujetí několika desítek metrů s nasazenými sněhovými řetězy
zkontrolujte, zda jsou řádně napnuty.
Používejte sněhové řetězy menšího rozměru:
–Všechny verze pro pneumatiky 195/55 R16” a 205/55 R16”
a 225/45 R17” používejte sněhové řetězy menších rozměrů
s max. přesahem profilu 9 mm.
UPOZORNĚNÍ Sněhové řetězy se nedají nasadit na rezervní kolo.
Pokud tedy píchnete přední pneumatiku (hnací kolo) a je třeba na-
sadit řetězy, je nutno přemontovat dopředu normální kolo ze zad-
ní nápravy a místo zadního kola nasadit rezervní kolo. Vpředu
tak budete mít dvě hnací kola normálního rozměru, na něž bude
možné sněhové řetězy nasadit.
DLOUHODOBÉ ODSTAVENÍ VOZIDLA
Jestliže má být vozidlo odstaveno na delší dobu, doporučujeme uči-
nit následující opatření:
❍odstavte vozidlo v krytém, suchém a pokud možno větraném
prostoru; zařaďte rychlostní stupeň; zkontrolujte, zda není za-
tažená parkovací brzda;
❍odpojte svorku minusového pólu baterie a zkontrolujte stav
jejího nabití. Tuto kontrolu je nutno na odstaveném vozidle pro-
vádět jednou za tři měsíce;
❍nalakované díly očistěte a ošetřete konzervačními přípravky;
❍kovové lesklé díly očistěte a ošetřete speciálním přípravky
k dostání běžně na trhu;
❍gumičky stíračů předního skla a předních světlometů posypte
mastkem a odklopte je od skel;
❍pootevřete okna;
❍vozidlo přikryjte plachtou z tkaniny nebo děrovaného plastu.
Nepoužívejte plachtu z plastu bez otvorů, protože neumožňuje
odpařování vlhkosti z povrchu vozidla;
❍pneumatiky nahustěte na tlak o 0,5 bar vyšší, než je normál-
ně předepsaná hodnota, tlak v pneumatikách pravidelně kon-
trolujte;
❍pokud neodpojíte baterii od elektrického rozvodu, kontrolujte
stav jejího nabití každých třicet dnů;
❍nevypouštějte chladicí soustavu motoru.
151-160 Alfa Giulietta CZ 3ed 2-04-2010 15:47 Pagina 159
Page 164 of 294
163
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Zvedák slouží výhradně pro výměnu kol na vozid -
le, s nímž je dodáván. V žádném případě se ne-
smí používat pro jiné účely, např. pro zvedání vo-
zidla jiného modelu. Je zakázáno jej používat pro opravy
pod vozidlem. Nesprávným umístěním zvedáku může dojít
ke spadnutí vozidla. Nepoužívejte zvedák pro zvedání vyš-
ších hmotností než těch, jež jsou uvedeny na jeho štítku.
Na rezervní kolo nelze nasadit sněhové řetězy. Pokud te-
dy píchnete přední pneumatiku (hnací kolo) a je třeba na-
sadit řetězy, je nutno přemontovat dopředu normální ko-
lo ze zadní nápravy a místo zadního kola nasadit rezervní
kolo. Vpředu tak budete mít dvě hnací kola normálního
rozměru, na něž bude možné sněhové řetězy nasadit.
Nesprávná montáž poklice kola může způsobit,
že za jízdy odpadne. V žádném případě neupra-
vujte plnicí ventil pneumatiky. Mezi ráfek
a pneumatiku nevkládejte žádné nástroje. Pravidelně kon-
trolujte a doplňujte tlak v pneumatikách a rezervním ko-
le (viz kapitolu „Technické údaje“.Po namontování nouzového rezervního kola se
změní jízdní charakteristiky vozidla. Vyvarujte se
prudkých akcelerací či brzdění a rychlého projíž-
dění zatáčkami. Celková životnost rezervního kola
je 3000 km. Po ujetí této vzdálenosti je nutno vyměnit
kolo za jiné stejného typu. Na ráfek určený pro rezervní
kolo nikdy nemontujte tradiční pneumatiku. Vyměněné
kolo s defetkní pneumatikou nechejte opravit co nejdří-
ve. Není povoleno používat současně dvě rezervní kola
či více rezervních kol. Před montáží nepotírejte závity
šroubů tukem: mohly by se samovolně vyšroubovat.
ZVEDÁK
Důležité:
❍zvedák váží 1,76 kg;
❍zvedák není třeba seřizovat;
❍zvedák se nedá opravit. Při závadě je nutno si pořídit nový
originální zvedák;
❍na zvedák se nesmí montovat žádné nářadí kromě ovládací
kliky.
161-198 Alfa Giulietta CZ 4ed 5-05-2010 11:58 Pagina 163
Page 170 of 294
169
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

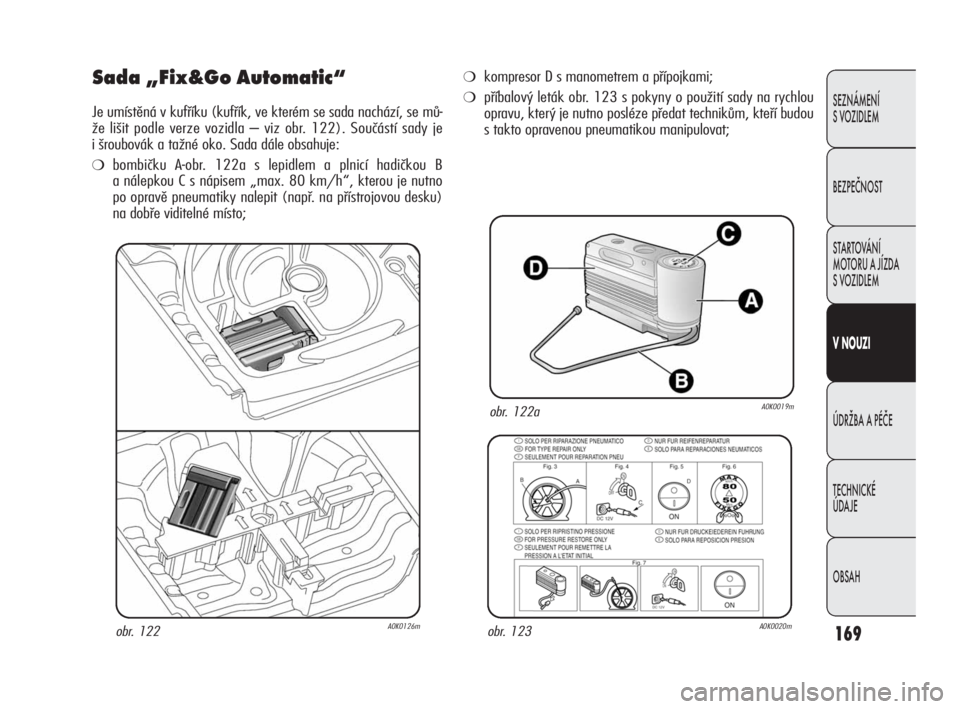

Sada „Fix&Go Automatic“
Je umístěná v kufříku (kufřík, ve kterém se sada nachází, se mů-
že lišit podle verze vozidla – viz obr. 122). Součástí sady je
i šroubovák a tažné oko. Sada dále obsahuje:
❍bombičku A-obr. 122a s lepidlem a plnicí hadičkou B
a nálepkou C s nápisem „max. 80 km/h“, kterou je nutno
po opravě pneumatiky nalepit (např. na přístrojovou desku)
na dobře viditelné místo;
obr. 122aA0K0019m
obr. 122A0K0126mobr. 123A0K0020m
❍kompresor D s manometrem a přípojkami;
❍příbalový leták obr. 123 s pokyny o použití sady na rychlou
opravu, který je nutno posléze předat technikům, kteří budou
s takto opravenou pneumatikou manipulovat;
161-198 Alfa Giulietta CZ 4ed 5-05-2010 11:58 Pagina 169
Page 171 of 294
170
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Poškození v bocích pneumatiky nelze opravit.
Rychlopravárenskou sadu nelze použít na pneu -
matiky, které byly poškozeny jízdou po prázdné
pneumatice.
Při poškození ráfku kola (zdeformovaném nato-
lik, že uniká vzduch) nelze pneumatiku opravit.
Nevytahujte cizí tělesa (šrouby nebo hřebíky), kte-
rá se zapíchla do pneumatiky.
Kompresor smí být nepřetržitě v činnosti pouze
20 minut. Nebezpečí přehřátí. Sada na rychlou
opravu není určena pro definitivní opravu pneu-
matiky, proto je nutno takto opravenou pneumatiku pou-
žívat jen po nezbytně nutnou dobu.
Bombičku ani lepidlo nevyhazujte do přírody. Od-
pad je nutno zpracovat podle platných národních
a místních předpisů.
Bombička obsahuje polypropylenový glykol
a latex. Nesmíte ji požít. Dráždí oči. Může vyvolat
reakci při vdechnutí a kontaktu. Zabraňte zasa-
žení očí, pokožky a oděvu. Při kontaktu vypláchněte vel-
kým množstvím vody. V případě pozření nevyvolávejte
zvracení, vypláchněte ústa a napijte se hodně vody. Bez
prodlení kontaktujte lékaře. Skladujte mimo dosah dětí.
Astmatici nesmějí produkt používat. Během práci s pro-
duktem nevdechujte výpary. Při případné alergické reakci
neprodleně vyhledejte lékaře. Bombičku skladujte
na vhodném místě, daleko od zdrojů tepla. Lepicí hmota
má omezenou dobu použitelnosti. Bombičku s tmelicí hmo-
tu s prošlou lhůtou vyměňte.
❍pár ochranných rukavic uložený v prostoru vedle kompresoru;
❍různé adaptéry pro huštění.
UPOZORNĚNÍ Lepidlo je účinné při venkovních teplotách v rozsa-
hu −20
°C ÷ +50°C. Lepidlo má navíc omezenou životnost.
Příbalový leták s pokyny o použití sady Fix&Go
Automatic je nutno předat technikům, kteří budou
s opravenou pneumatikou manipulovat.
Jestliže byla pneumatika proražena cizími tělesy,
je možné opravit poškození běhounu a ramena
pneumatiky do max. průměru 4 mm.
161-198 Alfa Giulietta CZ 4ed 5-05-2010 11:58 Pagina 170
Page 172 of 294
171
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

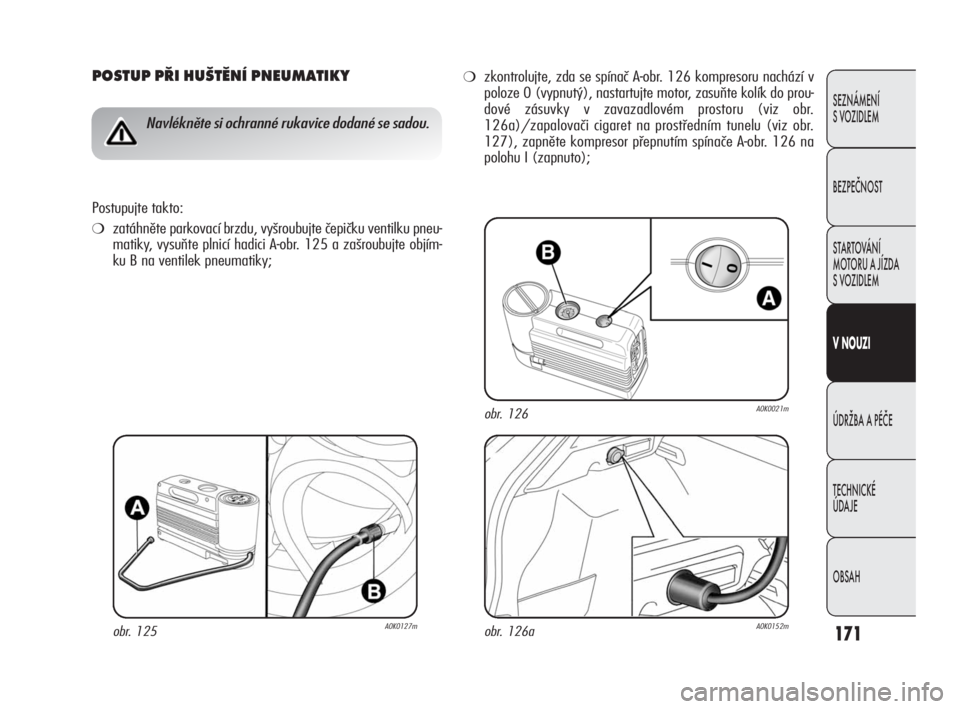

POSTUP PŘI HUŠTĚNÍ PNEUMATIKY
Navlékněte si ochranné rukavice dodané se sadou.
Postupujte takto:
❍zatáhněte parkovací brzdu, vyšroubujte čepičku ventilku pneu-
matiky, vysuňte plnicí hadici A-obr. 125 a zašroubujte objím-
ku B na ventilek pneumatiky;
❍zkontrolujte, zda se spínač A-obr. 126 kompresoru nachází v
poloze 0 (vypnutý), nastartujte motor, zasuňte kolík do prou-
dové zásuvky v zavazadlovém prostoru (viz obr.
126a)/zapalovači cigaret na prostředním tunelu (viz obr.
127), zapněte kompresor přepnutím spínače A-obr. 126 na
polohu I (zapnuto);
obr. 125A0K0127m
obr. 126A0K0021m
obr. 126aA0K0152m
161-198 Alfa Giulietta CZ 4ed 5-05-2010 11:58 Pagina 171
Page 173 of 294
172
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

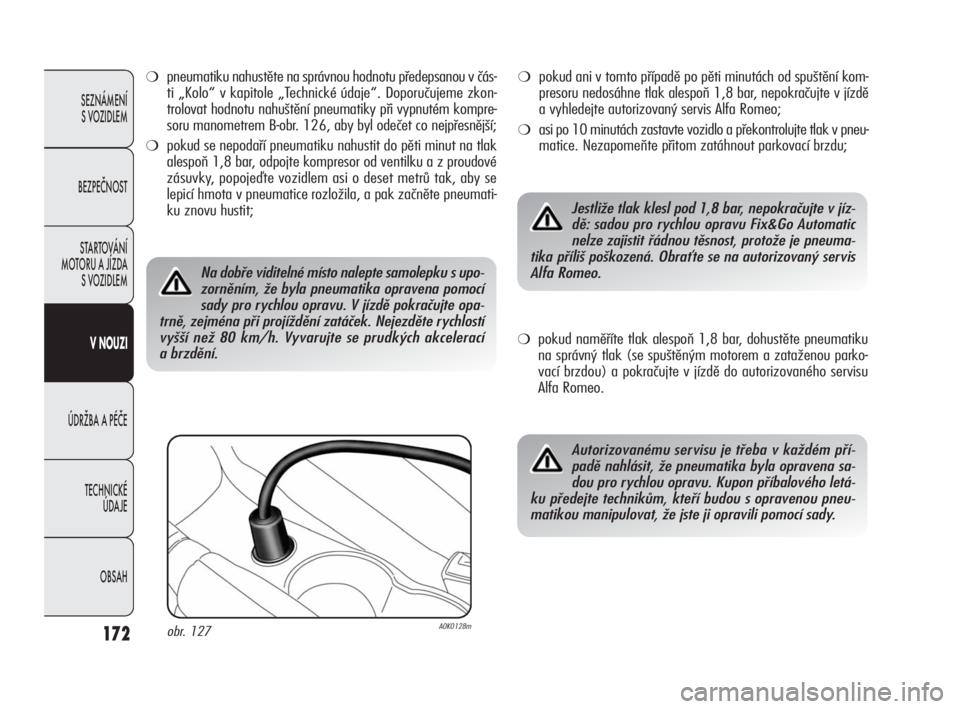

❍pneumatiku nahustěte na správnou hodnotu předepsanou v čás-
ti „Kolo“ v kapitole „Technické údaje“. Doporučujeme zkon-
trolovat hodnotu nahuštění pneumatiky při vypnutém kompre-
soru manometrem B-obr. 126, aby byl odečet co nejpřesnější;
❍pokud se nepodaří pneumatiku nahustit do pěti minut na tlak
alespoň 1,8 bar, odpojte kompresor od ventilku a z proudové
zásuvky, popojeďte vozidlem asi o deset metrů tak, aby se
lepicí hmota v pneumatice rozložila, a pak začněte pneumati-
ku znovu hustit;
❍pokud ani v tomto případě po pěti minutách od spuštění kom-
presoru nedosáhne tlak alespoň 1,8 bar, nepokračujte v jízdě
a vyhledejte autorizovaný servis Alfa Romeo;
❍asi po 10 minutách zastavte vozidlo a překontrolujte tlak v pneu-
matice. Nezapomeňte přitom zatáhnout parkovací brzdu;
Na dobře viditelné místo nalepte samolepku s upo-
zorněním, že byla pneumatika opravena pomocí
sady pro rychlou opravu. V jízdě pokračujte opa-
trně, zejména při projíždění zatáček. Nejezděte rychlostí
vyšší než 80 km/h. Vyvarujte se prudkých akcelerací
a brzdění.
❍pokud naměříte tlak alespoň 1,8 bar, dohustěte pneumatiku
na správný tlak (se spuštěným motorem a zataženou parko-
vací brzdou) a pokračujte v jízdě do autorizovaného servisu
Alfa Romeo.
Jestliže tlak klesl pod 1,8 bar, nepokračujte v jíz-
dě: sadou pro rychlou opravu Fix&Go Automatic
nelze zajistit řádnou těsnost, protože je pneuma-
tika příliš poškozená. Obraťte se na autorizovaný servis
Alfa Romeo.
Autorizovanému servisu je třeba v každém pří-
padě nahlásit, že pneumatika byla opravena sa-
dou pro rychlou opravu. Kupon příbalového letá-
ku předejte technikům, kteří budou s opravenou pneu -
matikou manipulovat, že jste ji opravili pomocí sady.
obr. 127A0K0128m
161-198 Alfa Giulietta CZ 4ed 5-05-2010 11:58 Pagina 172
Page 174 of 294
173
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
obr. 128A0K0086m
A

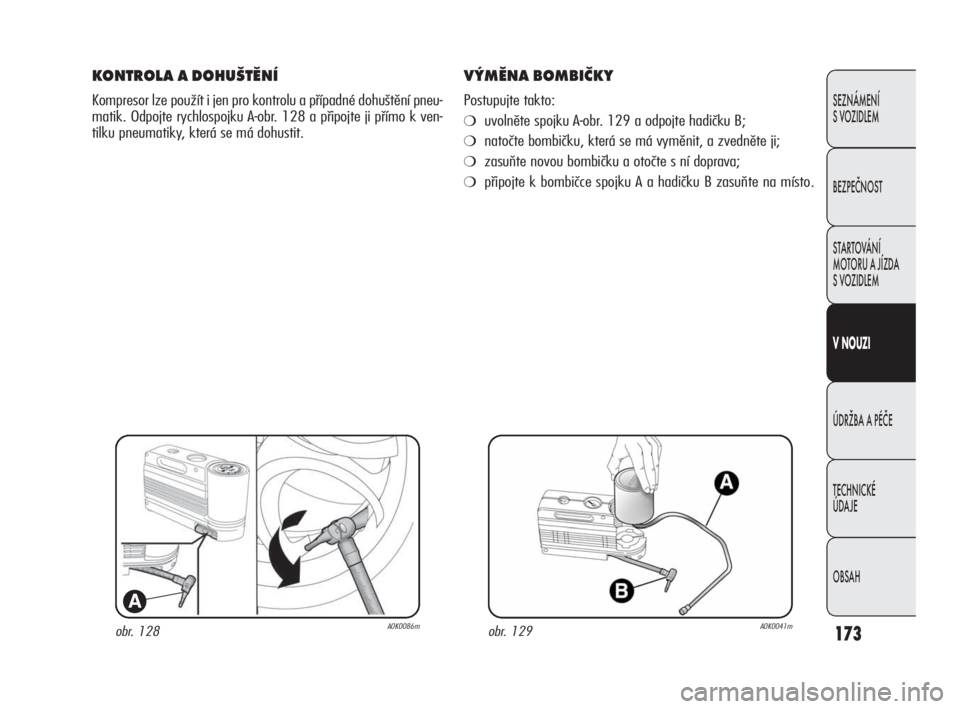

KONTROLA A DOHUŠTĚNÍ
Kompresor lze použít i jen pro kontrolu a případné dohuštění pneu-
matik. Odpojte rychlospojku A-obr. 128 a připojte ji přímo k ven-
tilku pneumatiky, která se má dohustit.
VÝMĚNA BOMBIČKY
Postupujte takto:
❍uvolněte spojku A-obr. 129 a odpojte hadičku B;
❍natočte bombičku, která se má vyměnit, a zvedněte ji;
❍zasuňte novou bombičku a otočte s ní doprava;
❍připojte k bombičce spojku A a hadičku B zasuňte na místo.
obr. 129A0K0041m
161-198 Alfa Giulietta CZ 4ed 5-05-2010 11:58 Pagina 173
