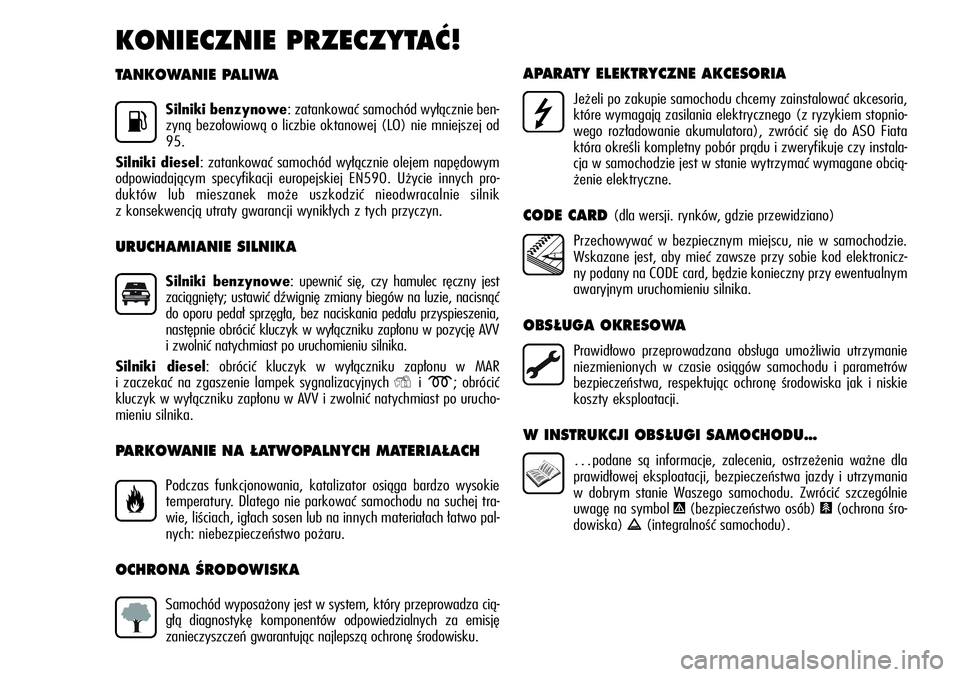

TANKOWANIE PALIWA
Silniki benzynowe: zatankować samochód wyłącznie ben-
zyną bezołowiową o liczbie oktanowej (LO) nie mniejszej od
95.
Silniki diesel: zatankować samochód wyłącznie olejem napędowym
odpowiadającym specyfikacji europejskiej EN590. Użycie innych pro-
duktów lub mieszanek może uszkodzić nieodwracalnie silnik
z konsekwencją utraty gwarancji wynikłych z tych przyczyn.
URUCHAMIANIE SILNIKA
Silniki benzynowe: upewnić się, czy hamulec ręczny jest
zaciągnięty; ustawić dźwignię zmiany biegów na luzie, nacisnąć
do oporu pedał sprzęgła, bez naciskania pedału przyspieszenia,
następnie obrócić kluczyk w wyłączniku zapłonu w pozycję AVV
i zwolnić natychmiast po uruchomieniu silnika.
Silniki diesel: obrócić kluczyk w wyłączniku zapłonu w MAR
i zaczekać na zgaszenie lampek sygnalizacyjnych
Yim; obrócić
kluczyk w wyłączniku zapłonu w AVV i zwolnić natychmiast po urucho-
mieniu silnika.
PARKOWANIE NA ¸ATWOPALNYCH MATERIA¸ACH
Podczas funkcjonowania, katalizator osiąga bardzo wysokie
temperatury. Dlatego nie parkować samochodu na suchej tra-
wie, liściach, igłach sosen lub na innych materiałach łatwo pal-
nych: niebezpieczeństwo pożaru.
OCHRONA ÂRODOWISKA
Samochód wyposażony jest w system, który przeprowadza cią-
głą diagnostykę komponentów odpowiedzialnych za emisję
zanieczyszczeń gwarantując najlepszą ochronę środowisku.
APARATY ELEKTRYCZNE AKCESORIA
Jeżeli po zakupie samochodu chcemy zainstalować akcesoria,
które wymagają zasilania elektrycznego (z ryzykiem stopnio-
wego rozładowanie akumulatora), zwrócić się do ASO Fiata
która określi kompletny pobór prądu i zweryfikuje czy instala-
cja w samochodzie jest w stanie wytrzymać wymagane obcią-
żenie elektryczne.
CODE CARD(dla wersji. rynków, gdzie przewidziano)
Przechowywać w bezpiecznym miejscu, nie w samochodzie.
Wskazane jest, aby mieć zawsze przy sobie kod elektronicz-
ny podany na CODE card, będzie konieczny przy ewentualnym
awaryjnym uruchomieniu silnika.
OBS¸UGA OKRESOWA
Prawidłowo przeprowadzana obsługa umożliwia utrzymanie
niezmienionych w czasie osiągów samochodu i parametrów
bezpieczeństwa, respektując ochronę środowiska jak i niskie
koszty eksploatacji.
W INSTRUKCJI OBS¸UGI SAMOCHODU…
…podane są informacje, zalecenia, ostrzeżenia ważne dla
prawidłowej eksploatacji, bezpieczeństwa jazdy i utrzymania
w dobrym stanie Waszego samochodu. Zwrócić szczególnie
uwagę na symbol
"(bez pie czeń stwo osób) #(ochrona śro-
dowiska) â(integralność samochodu).
KONIECZNIE PRZECZYTAå!
K



7
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

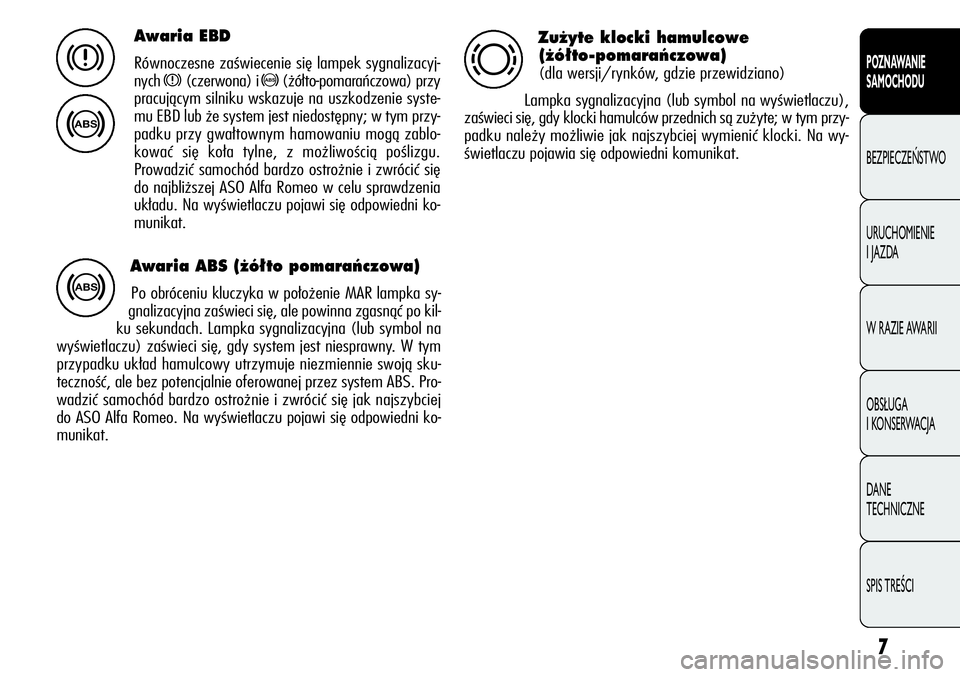

Awaria EBD
Równoczesne zaświecenie się lampek sygnalizacyj-
nych
x(czerwona) i>(żółto-pomarańczowa) przy
pracującym silniku wskazuje na uszkodzenie syste-
mu EBD lub że system jest niedostępny; w tym przy-
padku przy gwałtownym hamowaniu mogą zablo-
kować się koła tylne, z możliwością poślizgu.
Prowadzić samochód bardzo ostrożnie i zwrócić się
do najbliższej ASO Alfa Romeo w celu sprawdzenia
układu. Na wyświetlaczu pojawi się odpowiedni ko-
munikat.x
>
Awaria ABS (˝ó∏to pomaraƒczowa)
Po obróceniu kluczyka w położenie MAR lampka sy-
gnalizacyjna zaświeci się, ale powinna zgasnąć po kil-
ku sekundach. Lampka sygnalizacyjna (lub symbol na
wyświetlaczu) zaświeci się, gdy system jest niesprawny. W tym
przypadku układ hamulcowy utrzymuje niezmiennie swoją sku-
teczność, ale bez potencjalnie oferowanej przez system ABS. Pro-
wadzić samochód bardzo ostrożnie i zwrócić się jak najszybciej
do ASO Alfa Romeo. Na wyświetlaczu pojawi się odpowiedni ko-
munikat.>
Zu˝yte klocki hamulcowe
(˝ó∏to-pomaraƒczowa)
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna (lub symbol na wyświetlaczu),
zaświeci się, gdy klocki hamulców przednich są zużyte; w tym przy-
padku należy możliwie jak najszybciej wymienić klocki. Na wy-
świetlaczu pojawia się odpowiedni komunikat.d

42
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

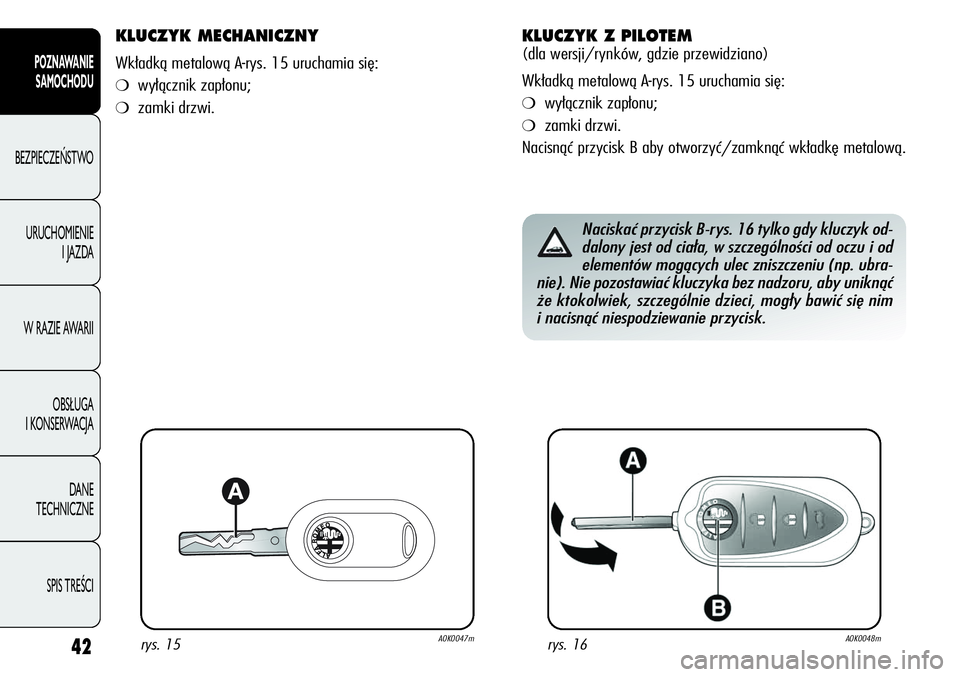

KLUCZYK MECHANICZNY
Wkładką metalową A-rys. 15 uruchamia się:
❍wyłącznik zapłonu;
❍zamki drzwi.
rys. 15A0K0047mrys. 16A0K0048m
Naciskać przycisk B-rys. 16 tylko gdy kluczyk od-
dalony jest od ciała, w szczególności od oczu i od
elementów mogących ulec zniszczeniu (np. ubra-
nie). Nie pozostawiać kluczyka bez nadzoru, aby uniknąć
że ktokolwiek, szczególnie dzieci, mogły bawić się nim
i nacisnąć niespodziewanie przycisk.
KLUCZYK Z PILOTEM
(dla wersji/rynków, gdzie przewidziano)
Wkładką metalową A-rys. 15 uruchamia się:
❍wyłącznik zapłonu;
❍zamki drzwi.
Nacisnąć przycisk B aby otworzyć/zamknąć wkładkę metalową.

50
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
Regulacja wysokoÊci
(dla wersji/rynków, gdzie przewidziano)
Przesunąć dźwignię B w górę lub w dół do uzyskania żądanej
wysokości.
OSTRZEŻENIE Wykonać regulację siedząc na siedzeniu kierowcy.
Regulacja pochylenia oparcia
Obracać pokrętłem C do momentu uzyskania żądanej pozycji.

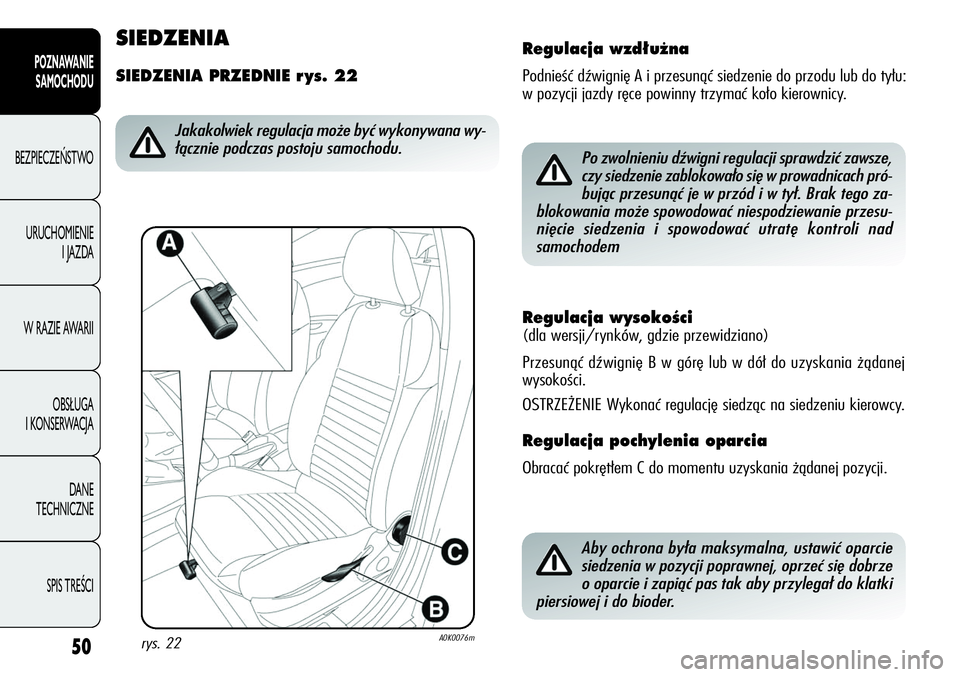

SIEDZENIA
SIEDZENIA PRZEDNIE r ys. 22
rys. 22A0K0076m
Jakakolwiek regulacja może być wykonywana wy-
łącznie podczas postoju samochodu.
Regulacja wzd∏u˝na
Podnieść dźwignię A i przesunąć siedzenie do przodu lub do tyłu:
w pozycji jazdy ręce powinny trzymać koło kierownicy.
Po zwolnieniu dźwigni regulacji sprawdzić zawsze,
czy siedzenie zablokowało się w prowadnicach pró-
bując przesunąć je w przód i w tył. Brak tego za-
blokowania może spowodować niespodziewanie przesu-
nięcie siedzenia i spowodować utratę kontroli nad
samochodem
Aby ochrona była maksymalna, ustawić oparcie
siedzenia w pozycji poprawnej, oprzeć się dobrze
o oparcie i zapiąć pas tak aby przylegał do klatki
piersiowej i do bioder.

93
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
Opuszczając samochód, wyjąć zawsze kluczyk
z wyłącznika zapłonu, aby uniknąć niespodziewa-
nego uruchomienia dachu otwieranego, zagraża-
jącego bezpieczeństwu pozostałych w nim osób: nieod-
powiednie używanie dachu może być niebezpieczne. Przed
i podczas działania dachu upewnić się zawsze, czy pasa-
żerowie nie będą narażeni na ryzyko poważnych obra-
żeń spowodowanych bezpośrednio przez przesuwający się
dach, jak i czy osobiste rzeczy nie zostaną wciągnięte lub
uderzone przez dach.
Nie otwierać dachu, gdy znajduje się na nim śnieg
lub lód: ryzyko uszkodzenia.

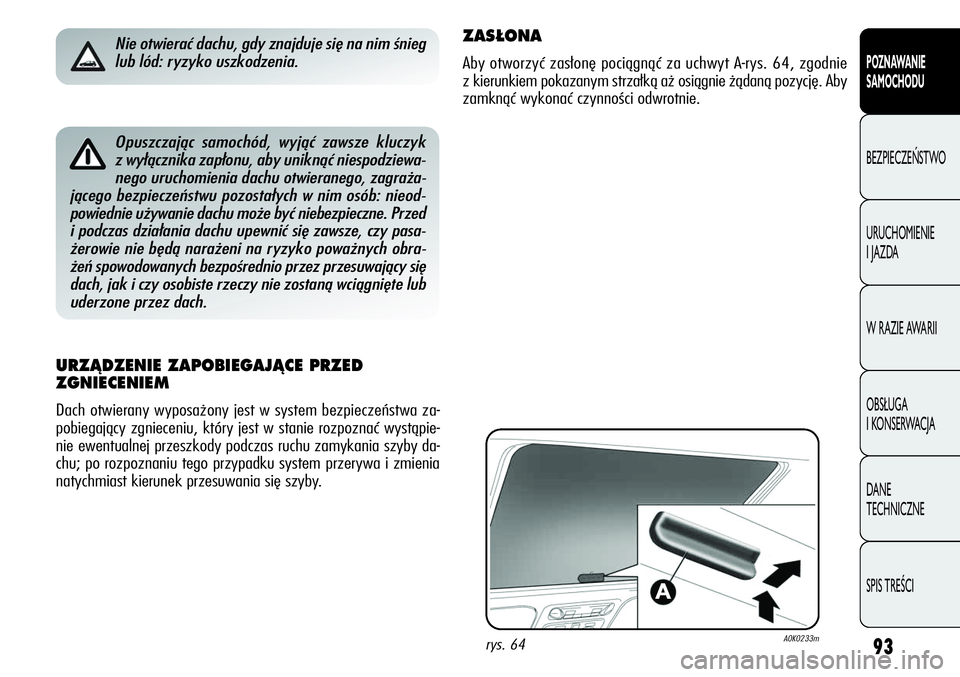

rys. 64A0K0233m
ZAS¸ONA
Aby otworzyć zasłonę pociągnąć za uchwyt A-rys. 64, zgodnie
z kierunkiem pokazanym strzałką aż osiągnie żądaną pozycję. Aby
zamknąć wykonać czynności odwrotnie.
URZÑDZENIE ZAPOBIEGAJÑCE PRZED
ZGNIECENIEM
Dach otwierany wyposażony jest w system bezpieczeństwa za-
pobiegający zgnieceniu, który jest w stanie rozpoznać wystąpie-
nie ewentualnej przeszkody podczas ruchu zamykania szyby da-
chu; po rozpoznaniu tego przypadku system przerywa i zmienia
natychmiast kierunek przesuwania się szyby.

99
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

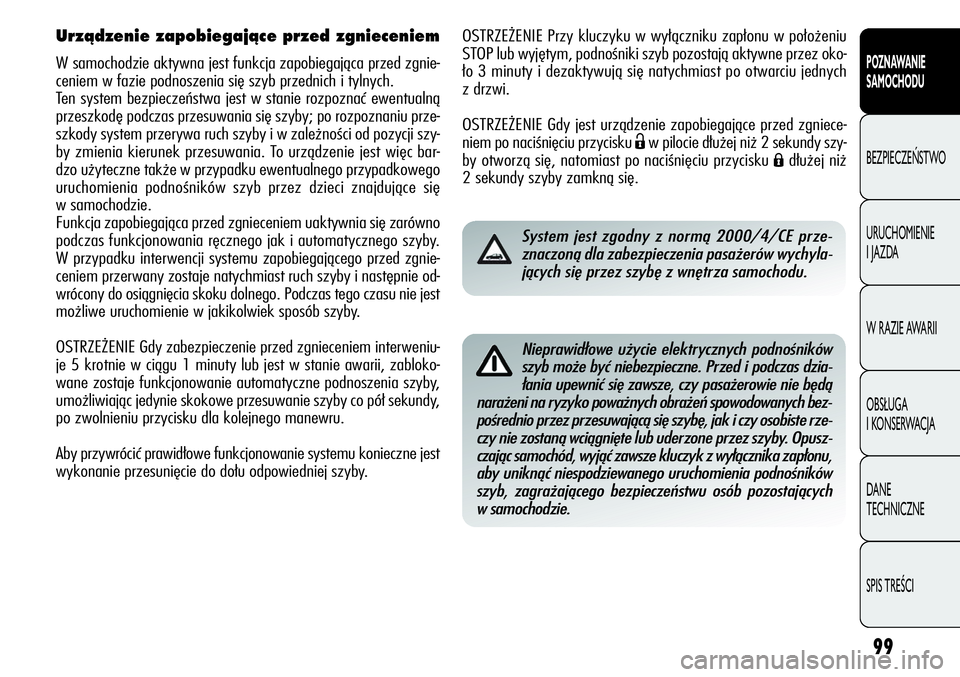

OSTRZEŻENIE Przy kluczyku w wyłączniku zapłonu w położeniu
STOP lub wyjętym, podnośniki szyb pozostają aktywne przez oko-
ło 3 minuty i dezaktywują się natychmiast po otwarciu jednych
zdrzwi.
OSTRZEŻENIE Gdy jest urządzenie zapobiegające przed zgniece-
niem po naciśnięciu przycisku
Ëw pilocie dłużej niż 2 sekundy szy-
by otworzą się, natomiast po naciśnięciu przycisku
Ádłużej niż
2 sekundy szyby zamkną się.
System jest zgodny z normą 2000/4/CE prze-
znaczoną dla zabezpieczenia pasażerów wychyla-
jących się przez szybę z wnętrza samochodu.
Nieprawidłowe użycie elektrycznych podnośników
szyb może być niebezpieczne. Przed i podczas dzia-
łania upewnić się zawsze, czy pasażerowie nie będą
narażeni na ryzyko poważnych obrażeń spowodowanych bez-
pośrednio przez przesuwającą się szybę, jak i czy osobiste rze-
czy nie zostaną wciągnięte lub uderzone przez szyby. Opusz-
czając samochód, wyjąć zawsze kluczyk z wyłącznika zapłonu,
aby uniknąć niespodziewanego uruchomienia podnośników
szyb, zagrażającego bezpieczeństwu osób pozostających
w samochodzie.
Urzàdzenie zapobiegajàce przed zgnieceniem
W samochodzie aktywna jest funkcja zapobiegająca przed zgnie-
ceniem w fazie podnoszenia się szyb przednich i tylnych.
Ten system bezpieczeństwa jest w stanie rozpoznać ewentualną
przeszkodę podczas przesuwania się szyby; po rozpoznaniu prze-
szkody system przerywa ruch szyby i w zależności od pozycji szy-
by zmienia kierunek przesuwania. To urządzenie jest więc bar-
dzo użyteczne także w przypadku ewentualnego przypadkowego
uruchomienia podnośników szyb przez dzieci znajdujące się
w samochodzie.
Funkcja zapobiegająca przed zgnieceniem uaktywnia się zarówno
podczas funkcjonowania ręcznego jak i automatycznego szyby.
W przypadku interwencji systemu zapobiegającego przed zgnie-
ceniem przerwany zostaje natychmiast ruch szyby i następnie od-
wrócony do osiągnięcia skoku dolnego. Podczas tego czasu nie jest
możliwe uruchomienie w jakikolwiek sposób szyby.
OSTRZEŻENIE Gdy zabezpieczenie przed zgnieceniem interweniu-
je 5 krotnie w ciągu 1 minuty lub jest w stanie awarii, zabloko-
wane zostaje funkcjonowanie automatyczne podnoszenia szyby,
umożliwiając jedynie skokowe przesuwanie szyby co pół sekundy,
po zwolnieniu przycisku dla kolejnego manewru.
Aby przywrócić prawidłowe funkcjonowanie systemu konieczne jest
wykonanie przesunięcie do dołu odpowiedniej szyby.

174
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

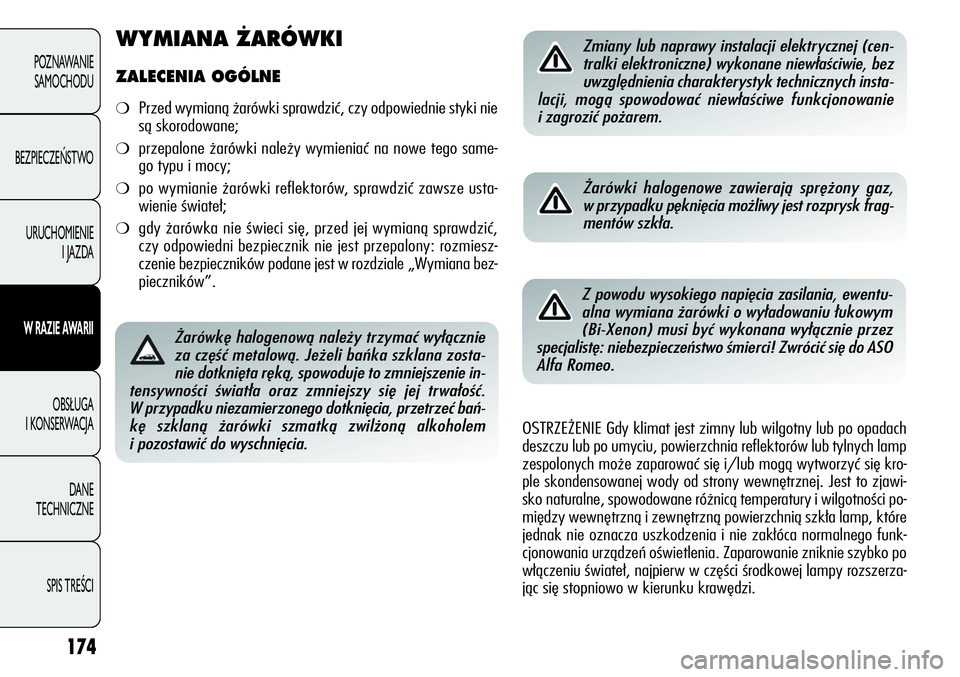

Żarówkę halogenową należy trzymać wyłącznie
za część metalową. Jeżeli bańka szklana zosta-
nie dotknięta ręką, spowoduje to zmniejszenie in-
tensywności światła oraz zmniejszy się jej trwałość.
W przypadku niezamierzonego dotknięcia, przetrzeć bań-
kę szklaną żarówki szmatką zwilżoną alkoholem
i pozostawić do wyschnięcia.
Zmiany lub naprawy instalacji elektrycznej (cen-
tralki elektroniczne) wykonane niewłaściwie, bez
uwzględnienia charakterystyk technicznych insta-
lacji, mogą spowodować niewłaściwe funkcjonowanie
i zagrozić pożarem.
Żarówki halogenowe zawierają sprężony gaz,
w przypadku pęknięcia możliwy jest rozprysk frag-
mentów szkła.
Z powodu wysokiego napięcia zasilania, ewentu-
alna wymiana żarówki o wyładowaniu łukowym
(Bi-Xenon) musi być wykonana wyłącznie przez
specjalistę: niebezpieczeństwo śmierci! Zwrócić się do ASO
Alfa Romeo.
OSTRZEŻENIE Gdy klimat jest zimny lub wilgotny lub po opadach
deszczu lub po umyciu, powierzchnia reflektorów lub tylnych lamp
zespolonych może zaparować się i/lub mogą wytworzyć się kro-
ple skondensowanej wody od strony wewnętrznej. Jest to zjawi-
sko naturalne, spowodowane różnicą temperatury i wilgotności po-
między wewnętrzną i zewnętrzną powierzchnią szkła lamp, które
jednak nie oznacza uszkodzenia i nie zakłóca normalnego funk-
cjonowania urządzeń oświetlenia. Zaparowanie zniknie szybko po
włączeniu świateł, najpierw w części środkowej lampy rozszerza-
jąc się stopniowo w kierunku krawędzi.
WYMIANA ŻARÓWKI
ZALECENIA OGÓLNE
❍Przed wymianą żarówki sprawdzić, czy odpowiednie styki nie
są skorodowane;
❍przepalone żarówki należy wymieniać na nowe tego same-
go typu i mocy;
❍po wymianie żarówki reflektorów, sprawdzić zawsze usta-
wienie świateł;
❍gdy żarówka nie świeci się, przed jej wymianą sprawdzić,
czy odpowiedni bezpiecznik nie jest przepalony: rozmiesz-
czenie bezpieczników podane jest w rozdziale „Wymiana bez-
pieczników”.

177
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

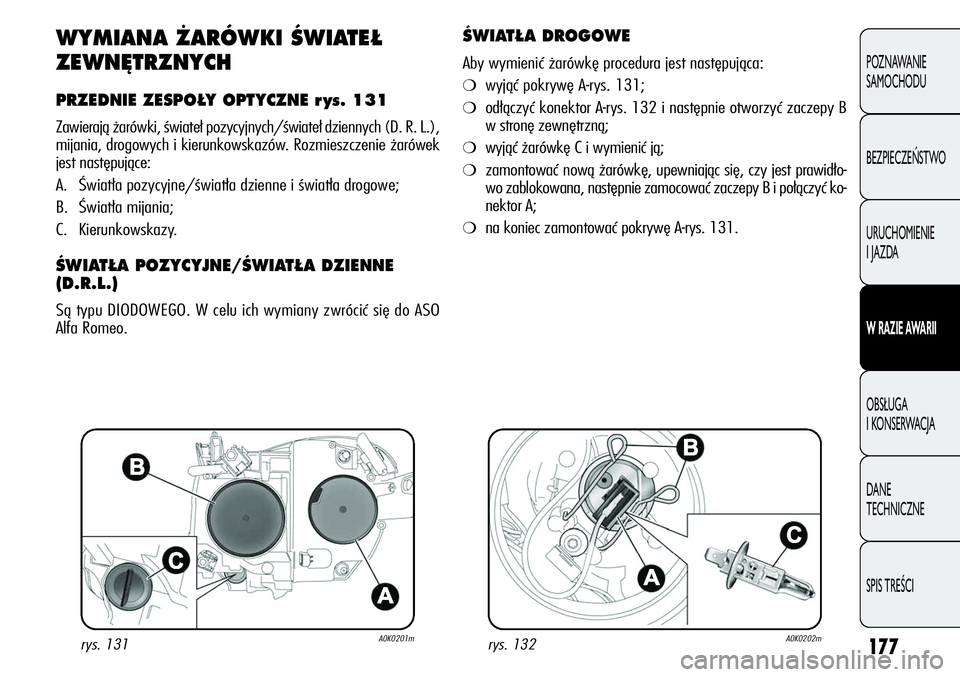

WYMIANA ŻARÓWKI ŚWIATEŁ
ZEWNĘTRZNYCH
PRZEDNIE ZESPOŁY OPTYCZNE r ys. 131
Zawierają żarówki, świateł pozycyjnych/świateł dziennych (D. R. L.),
mijania, drogowych i kierunkowskazów. Rozmieszczenie żarówek
jest następujące:
A. Światła pozycyjne/światła dzienne i światła drogowe;
B. Światła mijania;
C. Kierunkowskazy.
ŚWIATŁA POZYCYJNE/ŚWIATŁA DZIENNE
(D.R.L.)
Są typu DIODOWEGO. W celu ich wymiany zwrócić się do ASO
Alfa Romeo.
ŚWIATŁA DROGOWE
Aby wymienić żarówkę procedura jest następująca:
❍wyjąć pokrywę A-rys. 131;
❍odłączyć konektor A-rys. 132 i następnie otworzyć zaczepy B
w stronę zewnętrzną;
❍wyjąć żarówkę C i wymienić ją;
❍zamontować nową żarówkę, upewniając się, czy jest prawidło-
wo zablokowana, następnie zamocować zaczepy B i połączyć ko-
nektor A;
❍na koniec zamontować pokrywę A-rys. 131.
rys. 131A0K0201mrys. 132A0K0202m

178
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

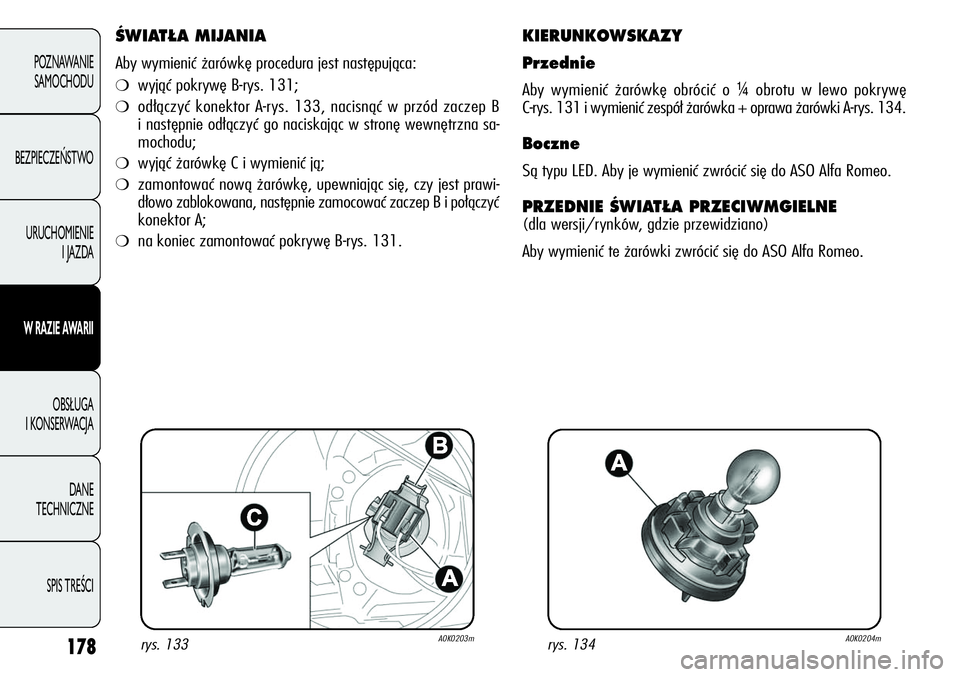

ŚWIATŁA MIJANIA
Aby wymienić żarówkę procedura jest następująca:
❍wyjąć pokrywę B-rys. 131;
❍odłączyć konektor A-rys. 133, nacisnąć w przód zaczep B
i następnie odłączyć go naciskając w stronę wewnętrzna sa-
mochodu;
❍wyjąć żarówkę C i wymienić ją;
❍zamontować nową żarówkę, upewniając się, czy jest prawi-
dłowo zablokowana, następnie zamocować zaczep B i połączyć
konektor A;
❍na koniec zamontować pokrywę B-rys. 131.
KIERUNKOWSKAZY
Przednie
Aby wymienić żarówkę obrócić o ¼obrotu w lewo pokrywę
C-rys. 131 i wymienić zespół żarówka + oprawa żarówki A-rys. 134.
Boczne
Są typu LED. Aby je wymienić zwrócić się do ASO Alfa Romeo.
PRZEDNIE ŚWIATŁA PRZECIWMGIELNE
(dla wersji/rynków, gdzie przewidziano)
Aby wymienić te żarówki zwrócić się do ASO Alfa Romeo.
rys. 133A0K0203mrys. 134A0K0204m

179
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

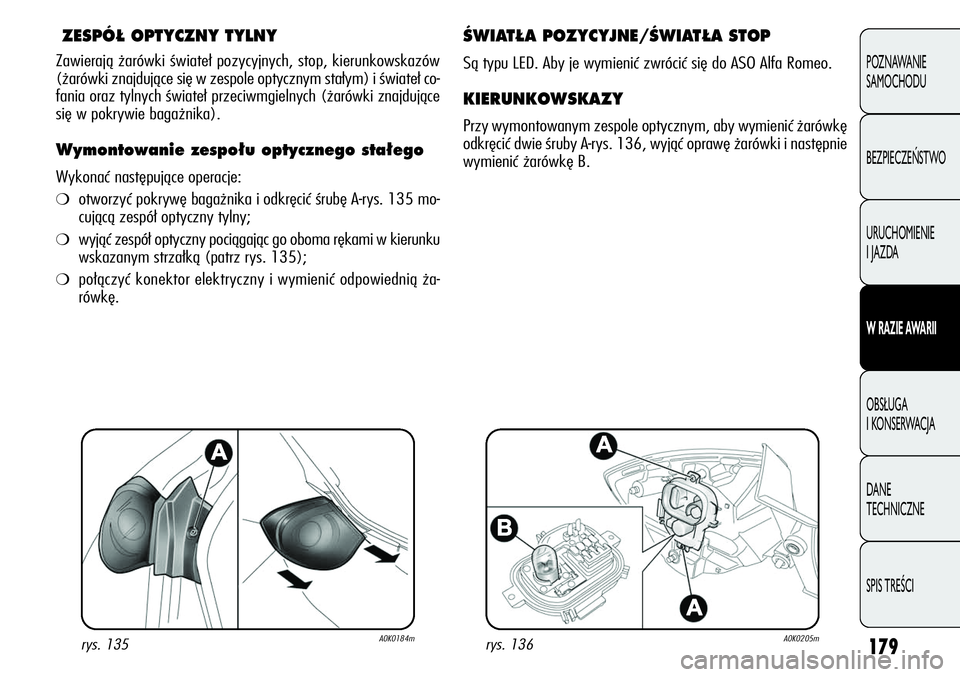

ZESPÓŁ OPTYCZNY TYLNY
Zawierają żarówki świateł pozycyjnych, stop, kierunkowskazów
(żarówki znajdujące się w zespole optycznym stałym) i świateł co-
fania oraz tylnych świateł przeciwmgielnych (żarówki znajdujące
się w pokrywie bagażnika).
Wymontowanie zespołu optycznego stałego
Wykonać następujące operacje:
❍otworzyć pokrywę bagażnika i odkręcić śrubę A-rys. 135 mo-
cującą zespół optyczny tylny;
❍wyjąć zespół optyczny pociągając go oboma rękami w kierunku
wskazanym strzałką (patrz rys. 135);
❍połączyć konektor elektryczny i wymienić odpowiednią ża-
rówkę.
ŚWIATŁA POZYCYJNE/ŚWIATŁA STOP
Są typu LED. Aby je wymienić zwrócić się do ASO Alfa Romeo.
KIERUNKOWSKAZY
Przy wymontowanym zespole optycznym, aby wymienić żarówkę
odkręcić dwie śruby A-rys. 136, wyjąć oprawę żarówki i następnie
wymienić żarówkę B.
rys. 135A0K0184mrys. 136A0K0205m
