Alfa Romeo Giulietta 2012 Kezelési és karbantartási útmutató (in Hungarian)
Manufacturer: ALFA ROMEO, Model Year: 2012, Model line: Giulietta, Model: Alfa Romeo Giulietta 2012Pages: 297, PDF Size: 6.58 MB
Page 1 of 297
KEZELÉSI ÉS KARBANTARTÁSI ÚTMUTATÓ
MAGYAR
Alfa Services
Cop Alfa Giulietta H 16-09-2011 8:47 Pagina 1
Page 2 of 297

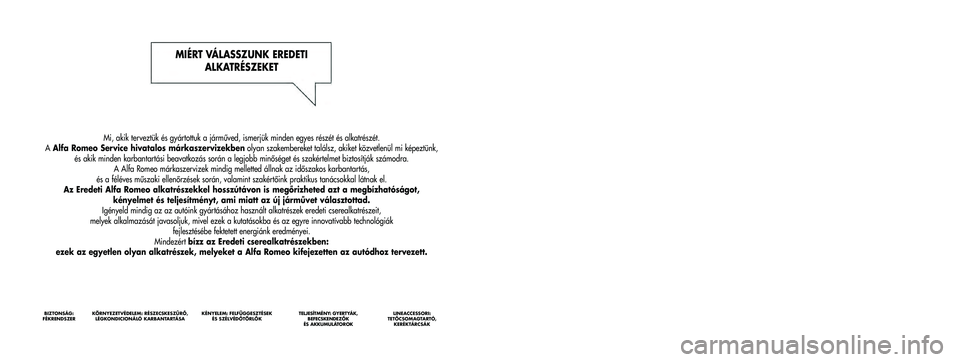

Mi, akik terveztük és gyártottuk a járműved, ismerjük minden egyes részét és alkatrészét.
A Alfa Romeo Service hivatalos márkaszervizekben olyan szakembereket találsz, akiket közvetlenül mi képeztünk,
és akik minden karbantartási beavatkozás során a legjobb minőséget és szakértelmet biztosítják számodra. A Alfa Romeo márkaszervizek mindig melletted állnak az időszakos karbantartás,
és a féléves műszaki ellenőrzések során, valamint szakértőink praktikus tanácsokkal látnak el.
Az Eredeti Alfa Romeo alkatrészekkel hosszútávon is megőrizheted azt a megbízhatóságot, \
kényelmet és teljesítményt, ami miatt az új járművet választottad.
Igényeld mindig az az autóink gyártásához használt alkatrészek eredeti cserealkatrészeit,
melyek alkalmazását javasoljuk, mivel ezek a kutatásokba és az egyre innovatívabb technológiák fejlesztésébe fektetett energiánk eredményei.
Mindezért bízz az Eredeti cserealkatrészekben:
ezek az egyetlen olyan alkatrészek, melyeket a Alfa Romeo kifejezetten az autódhoz tervezett.
MIÉRT VÁLASSZUNK EREDETI ALKATRÉSZEKET
BIZTONSÁG:
FÉKRENDSZERKÖRNYEZETVÉDELEM: RÉSZECSKESZŰRŐ, LÉGKONDICIONÁLÓ KARBANTARTÁSAKÉNYELEM: FELFÜGGESZTÉSEK ÉS SZÉLVÉDŐTÖRLŐK TELJESÍTMÉNY: GYERTYÁK,BEFECSKENDEZŐK
ÉS AKKUMULÁTOROKLINEACCESSORI:
TETŐCSOMAGTARTÓ, KERÉKTÁRCSÁK
Cop Alfa Giulietta H 16-09-2011 8:47 Pagina 2
Page 3 of 297
Page 4 of 297
Page 5 of 297

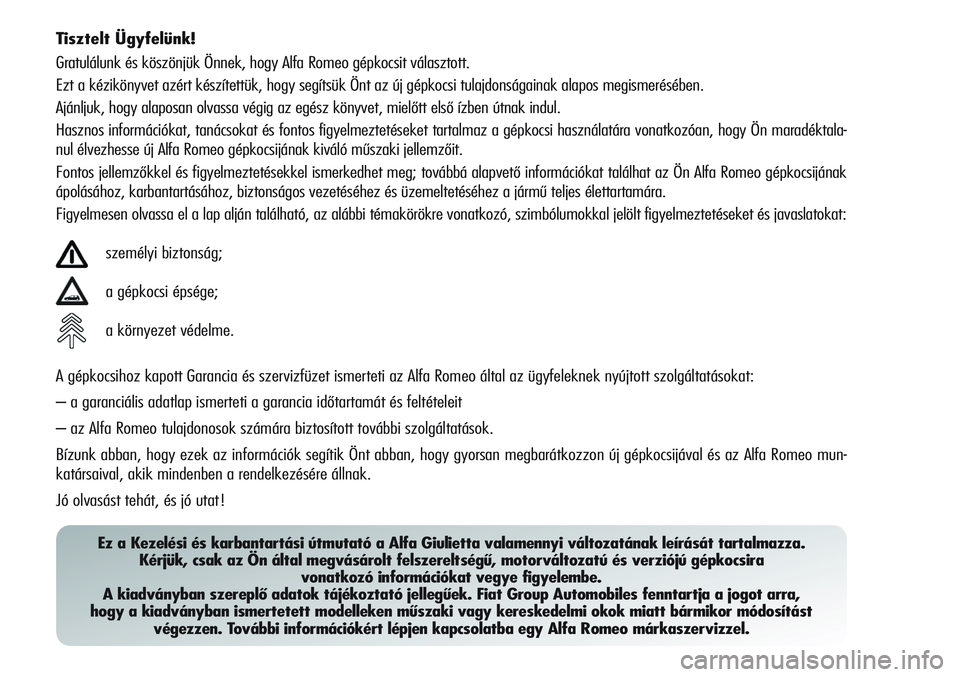

Tisztelt Ügyfelünk!
Gratulálunk és köszönjük Önnek, hogy Alfa Romeo gépkocsit választott.
Ezt a kézikönyvet azért készítettük, hogy segítsük Önt az új gépkocsi tulajdonságainak alapos megismerésében.
Ajánljuk, hogy alaposan olvassa végig az egész könyvet, mielőtt első ízben útnak indul.
Hasznos információkat, tanácsokat és fontos figyelmeztetéseket tartalmaz a gépkocsi használatára vonatkozóan, hogy Ön maradéktala-
nul élvezhesse új Alfa Romeo gépkocsijának kiváló műszaki jellemzőit.
Fontos jellemzőkkel és figyelmeztetésekkel ismerkedhet meg; továbbá alapvető információkat találhat az Ön Alfa Romeo gépkocsijának
ápolásához, karbantartásához, biztonságos vezetéséhez és üzemeltetéséhez a jármű teljes élettartamára.
Figyelmesen olvassa el a lap alján található, az alábbi témakörökre vonatkozó, szimbólumokkal jelölt figyelmeztetéseket és javaslatokat:
személyi biztonság;
a gépkocsi épsége;
a környezet védelme.
A gépkocsihoz kapott Garancia és szervizfüzet ismerteti az Alfa Romeo által az ügyfeleknek nyújtott szolgáltatásokat:
– a garanciális adatlap ismerteti a garancia időtartamát és feltételeit
– az Alfa Romeo tulajdonosok számára biztosított további szolgáltatások.
Bízunk abban, hogy ezek az információk segítik Önt abban, hogy gyorsan megbarátkozzon új gépkocsijával és az Alfa Romeo mun-
katársaival, akik mindenben a rendelkezésére állnak.
Jó olvasást tehát, és jó utat!
Ez a Kezelési és karbantartási útmutató a Alfa Giulietta valamennyi változatának leírását tartalmazza.
Kérjük, csak az Ön által megvásárolt felszereltségű, motorváltozatú és verziójú gépkocsira
vonatkozó információkat vegye figyelembe.
A kiadványban szereplő adatok tájékoztató jellegűek. Fiat Group Automobiles fenntartja a jogot arra,
hogy a kiadványban ismertetett modelleken műszaki vagy kereskedelmi okok miatt bármikor módosítást
végezzen. További információkért lépjen kapcsolatba egy Alfa Romeo márkaszervizzel.
Page 6 of 297

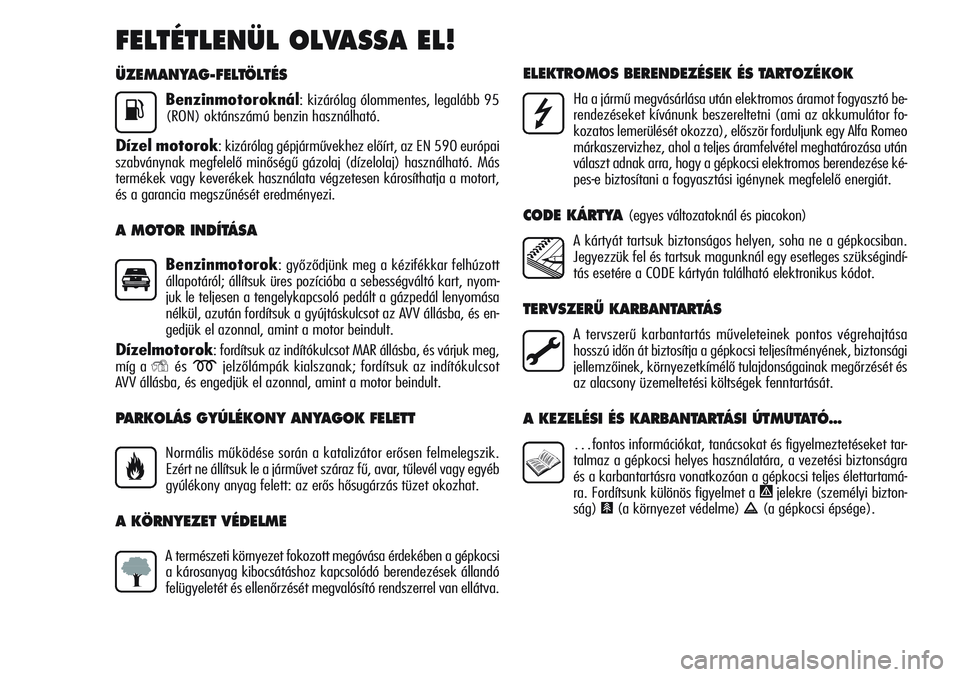

ÜZEMANYAG-FELTÖLTÉS
Benzinmotoroknál: kizárólag ólommentes, legalább 95
(RON) oktánszámú benzin használható.
Dízel motorok: kizárólag gépjárművekhez előírt, az EN 590 európai
szabványnak megfelelő minőségű gázolaj (dízelolaj) használható. Más
termékek vagy keverékek használata végzetesen károsíthatja a motort,
és a garancia megszűnését eredményezi.
A MOTOR INDÍTÁSA
Benzinmotorok: győződjünk meg a kézifékkar felhúzott
állapotáról; állítsuk üres pozícióba a sebességváltó kart, nyom-
juk le teljesen a tengelykapcsoló pedált a gázpedál lenyomása
nélkül, azután fordítsuk a gyújtáskulcsot az AVV állásba, és en-
gedjük el azonnal, amint a motor beindult.
Dízelmotorok: fordítsuk az indítókulcsot MAR állásba, és várjuk meg,
míg aYésmjelzőlámpák kialszanak; fordítsuk az indítókulcsot
AVV állásba, és engedjük el azonnal, amint a motor beindult.
PARKOLÁS GYÚLÉKONY ANYAGOK FELETT
Normális működése során a katalizátor erősen felmelegszik.
Ezért ne állítsuk le a járművet száraz fű, avar, tűlevél vagy egyéb
gyúlékony anyag felett: az erős hősugárzás tüzet okozhat.
A KÖRNYEZET VÉDELME
A természeti környezet fokozott megóvása érdekében a gépkocsi
a károsanyag kibocsátáshoz kapcsolódó berendezések állandó
felügyeletét és ellenőrzését megvalósító rendszerrel van ellátva.
ELEKTROMOS BERENDEZÉSEK ÉS TARTOZÉKOK
Ha a jármű megvásárlása után elektromos áramot fogyasztó be-
rendezéseket kívánunk beszereltetni (ami az akkumulátor fo-
kozatos lemerülését okozza), először forduljunk egy Alfa Romeo
márkaszervizhez, ahol a teljes áramfelvétel meghatározása után
választ adnak arra, hogy a gépkocsi elektromos berendezése ké-
pes-e biztosítani a fogyasztási igénynek megfelelő energiát.
CODE KÁRTYA(egyes változatoknál és piacokon)
A kártyát tartsuk biztonságos helyen, soha ne a gépkocsiban.
Jegyezzük fel és tartsuk magunknál egy esetleges szükségindí-
tás esetére a CODE kártyán található elektronikus kódot.
TERVSZERÙ KARBANTARTÁS
A tervszerű karbantartás műveleteinek pontos végrehajtása
hosszú időn át biztosítja a gépkocsi teljesítményének, biztonsági
jellemzőinek, környezetkímélő tulajdonságainak megőrzését és
az alacsony üzemeltetési költségek fenntartását.
A KEZELÉSI ÉS KARBANTARTÁSI ÚTMUTATÓ…
…fontos információkat, tanácsokat és figyelmeztetéseket tar-
talmaz a gépkocsi helyes használatára, a vezetési biztonságra
és a karbantartásra vonatkozóan a gépkocsi teljes élettartamá-
ra. Fordítsunk különös figyelmet a
"jelekre (személyi bizton-
ság) #(a környezet védelme) â(a gépkocsi épsége).
FELTÉTLENÜL OLVASSA EL!
K
Page 7 of 297
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
3

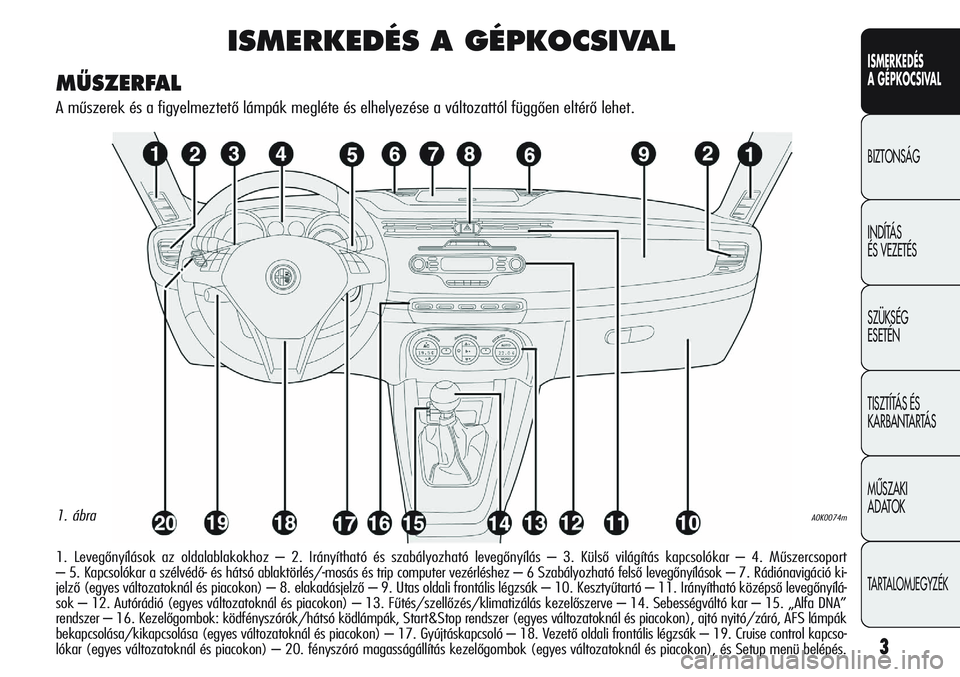

ISMERKEDÉS A GÉPKOCSIVAL
1. Levegőnyílások az oldalablakokhoz – 2. Irányítható és szabályozható levegőnyílás – 3. Külső világítás kapcsolókar – 4. Műszercsoport
– 5. Kapcsolókar a szélvédő- és hátsó ablaktörlés/-mosás és trip computer vezérléshez – 6 Szabályozható felső levegőnyílások – 7. Rádiónavigáció ki-
jelző (egyes változatoknál és piacokon) – 8. elakadásjelző – 9. Utas oldali frontális légzsák – 10. Kesztyűtartó – 11. Irányítható középső levegőnyílá-
sok – 12. Autórádió (egyes változatoknál és piacokon) – 13. Fűtés/szellőzés/klimatizálás kezelőszerve – 14. Sebességváltó kar – 15. „Alfa DNA”
rendszer – 16. Kezelőgombok: ködfényszórók/hátsó ködlámpák, Start&Stop rendszer (egyes változatoknál és piacokon), ajtó nyitó/záró, AFS lámpák
bekapcsolása/kikapcsolása (egyes változatoknál és piacokon) – 17. Gyújtáskapcsoló – 18. Vezető oldali frontális légzsák – 19. Cruise control kapcso-
lókar (egyes változatoknál és piacokon) – 20. fényszóró magasságállítás kezelőgombok (egyes változatoknál és piacokon), és Setup menü belépés.
A0K0074m1. ábra
MÙSZERFAL
A műszerek és a figyelmeztető lámpák megléte és elhelyezése a változattól függően eltérő lehet.
Page 8 of 297
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
4

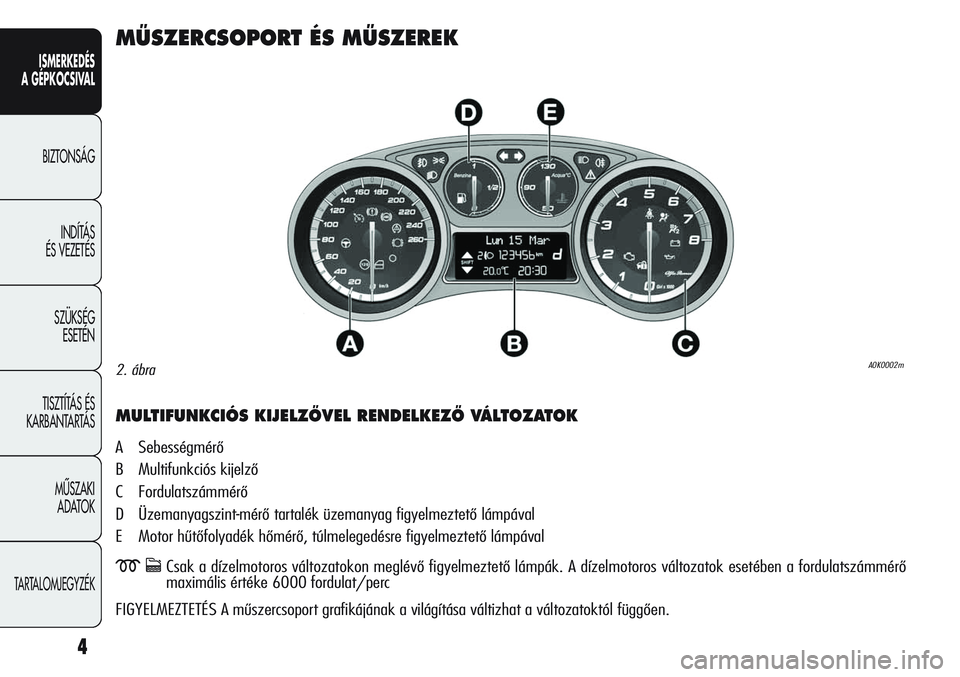

MÙSZERCSOPORT ÉS MÙSZEREK
MULTIFUNKCIÓS KIJELZÃVEL RENDELKEZÃ VÁLTOZATOK
A Sebességmérő
B Multifunkciós kijelző
C Fordulatszámmérő
D Üzemanyagszint-mérő tartalék üzemanyag figyelmeztető lámpával
E Motor hűtőfolyadék hőmérő, túlmelegedésre figyelmeztető lámpával
mcCsak a dízelmotoros változatokon meglévő figyelmeztető lámpák. A dízelmotoros változatok esetében a fordulatszámmérő
maximális értéke 6000 fordulat/perc
FIGYELMEZTETÉS A műszercsoport grafikájának a világítása váltizhat a változatoktól függően.
A0K0002m2. ábra
Page 9 of 297
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
5

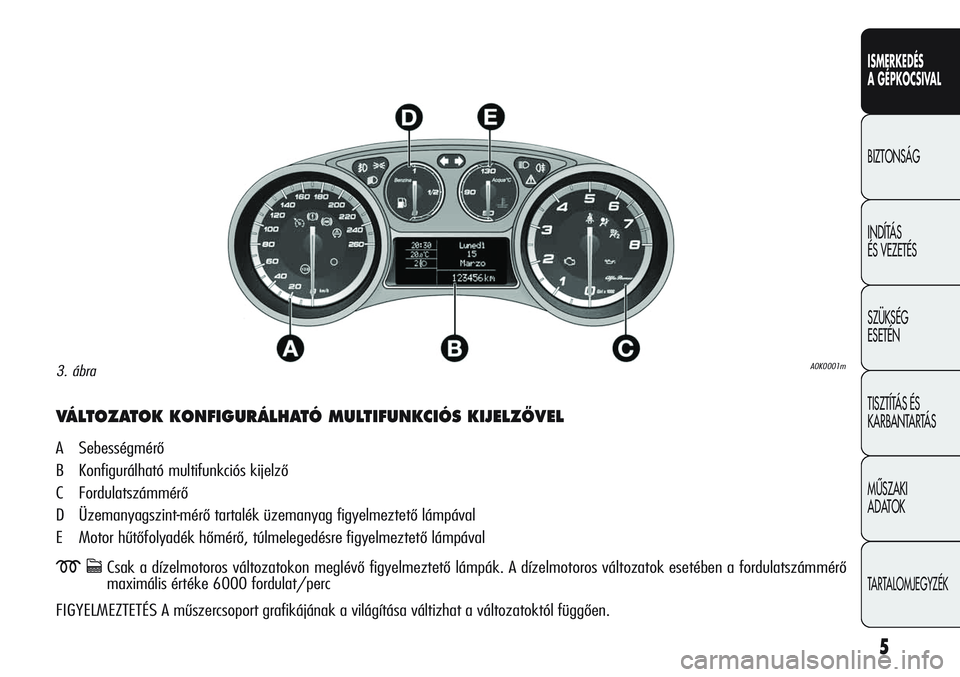

VÁLTOZATOK KONFIGURÁLHATÓ MULTIFUNKCIÓS KIJELZÃVEL
A Sebességmérő
B Konfigurálható multifunkciós kijelző
C Fordulatszámmérő
D Üzemanyagszint-mérő tartalék üzemanyag figyelmeztető lámpával
E Motor hűtőfolyadék hőmérő, túlmelegedésre figyelmeztető lámpával
mcCsak a dízelmotoros változatokon meglévő figyelmeztető lámpák. A dízelmotoros változatok esetében a fordulatszámmérő
maximális értéke 6000 fordulat/perc
FIGYELMEZTETÉS A műszercsoport grafikájának a világítása váltizhat a változatoktól függően.
A0K0001m3. ábra
Page 10 of 297
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
6

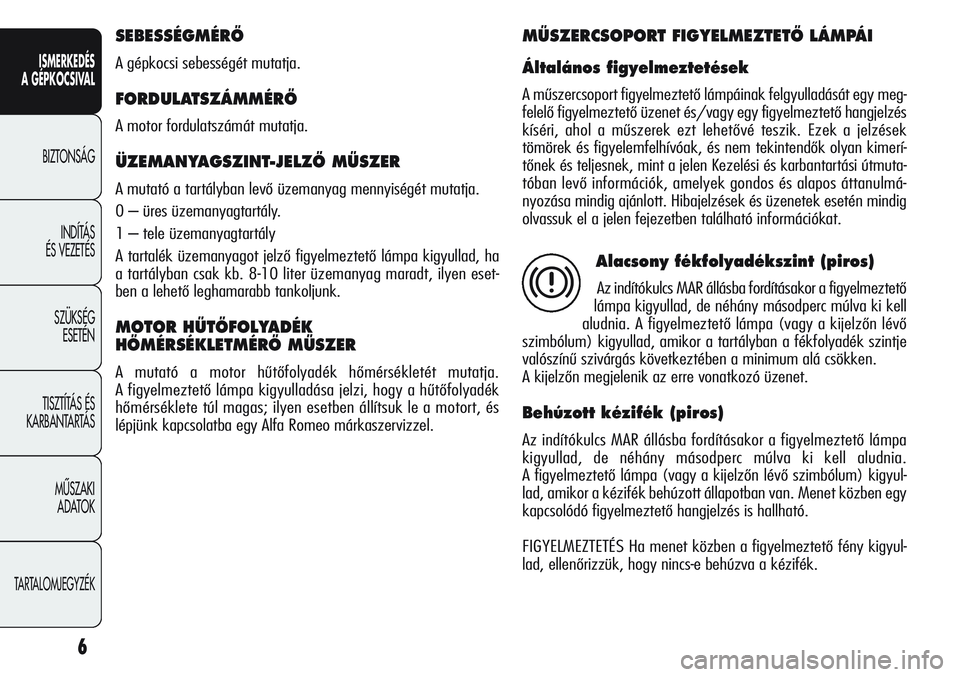

SEBESSÉGMÉRÃ
A gépkocsi sebességét mutatja.
FORDULATSZÁMMÉRÃ
A motor fordulatszámát mutatja.
ÜZEMANYAGSZINT-JELZÃ MÙSZER
A mutató a tartályban levő üzemanyag mennyiségét mutatja.
0 – üres üzemanyagtartály.
1 – tele üzemanyagtartály
A tartalék üzemanyagot jelző figyelmeztető lámpa kigyullad, ha
a tartályban csak kb. 8-10 liter üzemanyag maradt, ilyen eset-
ben a lehető leghamarabb tankoljunk.
MOTOR HÙTÃFOLYADÉK
HÃMÉRSÉKLETMÉRÃ MÙSZER
A mutató a motor hűtőfolyadék hőmérsékletét mutatja.
A figyelmeztető lámpa kigyulladása jelzi, hogy a hűtőfolyadék
hőmérséklete túl magas; ilyen esetben állítsuk le a motort, és
lépjünk kapcsolatba egy Alfa Romeo márkaszervizzel.
MÙSZERCSOPORT FIGYELMEZTETÃ LÁMPÁI
Általános figyelmeztetések
A műszercsoport figyelmeztető lámpáinak felgyulladását egy meg-
felelő figyelmeztető üzenet és/vagy egy figyelmeztető hangjelzés
kíséri, ahol a műszerek ezt lehetővé teszik. Ezek a jelzések
tömörek és figyelemfelhívóak, és nem tekintendők olyan kimerí-
tőnek és teljesnek, mint a jelen Kezelési és karbantartási útmuta-
tóban levő információk, amelyek gondos és alapos áttanulmá-
nyozása mindig ajánlott. Hibajelzések és üzenetek esetén mindig
olvassuk el a jelen fejezetben található információkat.
Alacsony fékfolyadékszint (piros)
Az indítókulcs MAR állásba fordításakor a figyelmeztető
lámpa kigyullad, de néhány másodperc múlva ki kell
aludnia. A figyelmeztető lámpa (vagy a kijelzőn lévő
szimbólum) kigyullad, amikor a tartályban a fékfolyadék szintje
valószínű szivárgás következtében a minimum alá csökken.
A kijelzőn megjelenik az erre vonatkozó üzenet.
Behúzott kézifék (piros)
Az indítókulcs MAR állásba fordításakor a figyelmeztető lámpa
kigyullad, de néhány másodperc múlva ki kell aludnia.
A figyelmeztető lámpa (vagy a kijelzőn lévő szimbólum) kigyul-
lad, amikor a kézifék behúzott állapotban van. Menet közben egy
kapcsolódó figyelmeztető hangjelzés is hallható.
FIGYELMEZTETÉS Ha menet közben a figyelmeztető fény kigyul-
lad, ellenőrizzük, hogy nincs-e behúzva a kézifék.
x
