Alfa Romeo Giulietta 2014 Betriebsanleitung (in German)
Manufacturer: ALFA ROMEO, Model Year: 2014, Model line: Giulietta, Model: Alfa Romeo Giulietta 2014Pages: 280, PDF Size: 6.62 MB
Page 191 of 280
LAMPENARTENIm Fahrzeug befinden sich folgende Lampen:Glaslampen:(Typ A) sie werden eingedrückt. Um sie
herauszuziehen, muss daran gezogen werden.Glühlampen mit Bajonettsockel:(Typ B) zum Herausnehmen
aus der Halterung auf den Lampenkolben drücken, gegen den
Uhrzeigersinn drehen und dann herausnehmen.
Zylinderförmige Lampen:(Typ C) um sie zu entnehmen,
müssen sie von den zugehörigen Kontakten gelöst werden.
Halogenlampen:(Typ D) zum Entnehmen muss die
Spannfeder aus ihrem Sitz gedrückt werden.
Halogenlampen:(Typ E) zum Entnehmen muss die
Spannfeder aus ihrem Sitz gedrückt werden.
187
Page 192 of 280
Glühlampen Typ Leistung Siehe AbbildungVordere Standlichter/Tagleuchten (DRL) LED – –
Standleuchten hinten LED – –
Abblendlicht H7 55 W D
Fernlicht H1 55 W E
Fern-/Abblendlichter (Versionen mit Bi-Xenon-
Scheinwerfern) (für Versionen/Märkte, wo
vorgesehen)F D1S -
Fahrtrichtungsanzeiger vorne PY24W 24W B
Fahrtrichtungsanzeiger hinten R10W 10W B
Fahrtrichtungsanzeiger seitlich LED – –
Bremsleuchte LED – –
3. Bremsleuchte LED – –
Kennzeichen W5W 5 W A
Nebelscheinwerfer H3 55 W E
Nebelschlussleuchte H21W 21W B
RG-Leuchte P21W 21W B
Vordere Deckenleuchte C10W 10W C
Kofferraumbeleuchtung W5W 5 W A
Leuchte im Ablagefach C5W 5 W C
188
IM NOTFALL
Page 193 of 280
AUSWECHSELN DER
GLÜHLAMPE BEI
EINER
AUSSENLEUCHTEFRONTLEUCHTEN
Sie enthalten die Lampen des Standlichts/
Tagfahrlichts (DRL), Abblendlichts,
Fernlichts und der Richtungsanzeiger. Die
Lampen haben folgende Anordnung
Abb. 158:AStand-/Tagfahrlicht und FernlichtBAbblendlichtCFahrtrichtungsanzeiger
STANDLICHT/
TAGFAHRLICHT (DRL)
Es handelt sich um LED-Lampen. Für ein
Auswechseln das Alfa-Romeo-
Kundendienstnetz aufsuchen.
FERNLICHT
Zum Auswechseln der Glühlampe wie
folgt vorgehen:❒Den Deckel A Abb. 158 entfernen.
❒Den Stecker A Abb. 159
herausziehen und dann die Laschen
B nach außen ziehen.
❒Die Lampe C herausziehen und
auswechseln.
❒Die neue Lampe einbauen und
korrekt einrasten; dann die Laschen
B wieder befestigen und den Stecker
A wieder anschließen.
❒Zum Schluss den Deckel A Abb. 158
einbauen.
ABBLENDLICHT
Zum Auswechseln der Glühlampe wie
folgt vorgehen:❒Den Deckel B Abb. 158 entfernen.
❒Den Stecker A Abb. 160
herausziehen, die Lasche B nach
vorne drücken und durch Drücken
zum Fahrzeuginneren lösen.
❒Die Lampe C herausziehen und
auswechseln.
❒Die neue Lampe einbauen korrekt
blockieren. Dann die Lasche B
wieder befestigen und den Stecker A
wieder anschließen.
❒Zum Schluss den Deckel B Abb. 158
einbauen.
158
A0K0631
159
A0K0632
160
A0K0633
189
Page 194 of 280

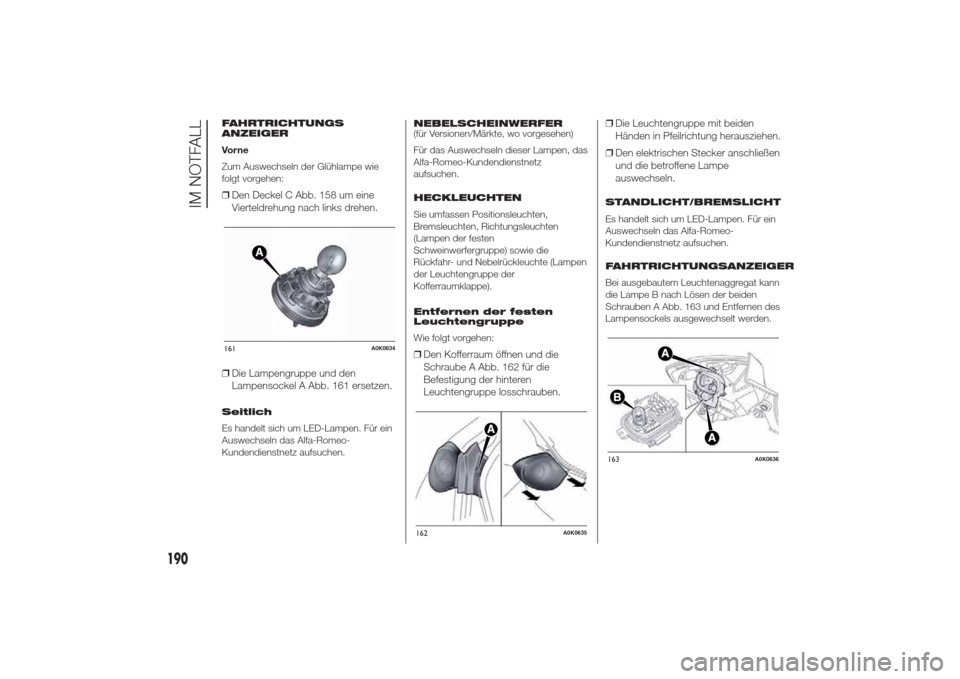

FAHRTRICHTUNGS
ANZEIGER
Vo r n e
Zum Auswechseln der Glühlampe wie
folgt vorgehen:❒Den Deckel C Abb. 158 um eine
Vierteldrehung nach links drehen.
❒Die Lampengruppe und den
Lampensockel A Abb. 161 ersetzen.Seitlich
Es handelt sich um LED-Lampen. Für ein
Auswechseln das Alfa-Romeo-
Kundendienstnetz aufsuchen.NEBELSCHEINWERFER
(für Versionen/Märkte, wo vorgesehen)
Für das Auswechseln dieser Lampen, das
Alfa-Romeo-Kundendienstnetz
aufsuchen.
HECKLEUCHTEN
Sie umfassen Positionsleuchten,
Bremsleuchten, Richtungsleuchten
(Lampen der festen
Schweinwerfergruppe) sowie die
Rückfahr- und Nebelrückleuchte (Lampen
der Leuchtengruppe der
Kofferraumklappe).
Entfernen der festen
Leuchtengruppe
Wie folgt vorgehen:
❒Den Kofferraum öffnen und die
Schraube A Abb. 162 für die
Befestigung der hinteren
Leuchtengruppe losschrauben.❒Die Leuchtengruppe mit beiden
Händen in Pfeilrichtung herausziehen.
❒Den elektrischen Stecker anschließen
und die betroffene Lampe
auswechseln.
STANDLICHT/BREMSLICHT
Es handelt sich um LED-Lampen. Für ein
Auswechseln das Alfa-Romeo-
Kundendienstnetz aufsuchen.
FAHRTRICHTUNGSANZEIGER
Bei ausgebautem Leuchtenaggregat kann
die Lampe B nach Lösen der beiden
Schrauben A Abb. 163 und Entfernen des
Lampensockels ausgewechselt werden.
161
A0K0634
162
A0K0635
163
A0K0636
190
IM NOTFALL
Page 195 of 280

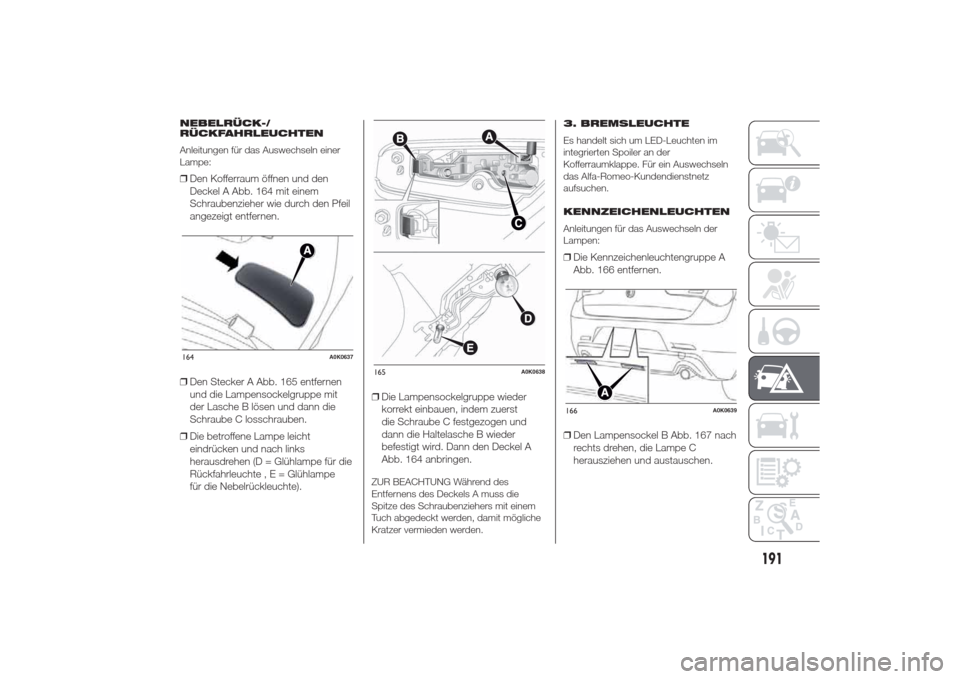

NEBELRÜCK-/
RÜCKFAHRLEUCHTEN
Anleitungen für das Auswechseln einer
Lampe:❒Den Kofferraum öffnen und den
Deckel A Abb. 164 mit einem
Schraubenzieher wie durch den Pfeil
angezeigt entfernen.
❒Den Stecker A Abb. 165 entfernen
und die Lampensockelgruppe mit
der Lasche B lösen und dann die
Schraube C losschrauben.
❒Die betroffene Lampe leicht
eindrücken und nach links
herausdrehen (D = Glühlampe für die
Rückfahrleuchte,E=Glühlampe
für die Nebelrückleuchte).❒Die Lampensockelgruppe wieder
korrekt einbauen, indem zuerst
die Schraube C festgezogen und
dann die Haltelasche B wieder
befestigt wird. Dann den Deckel A
Abb. 164 anbringen.
ZUR BEACHTUNG Während des
Entfernens des Deckels A muss die
Spitze des Schraubenziehers mit einem
Tuch abgedeckt werden, damit mögliche
Kratzer vermieden werden.3. BREMSLEUCHTE
Es handelt sich um LED-Leuchten im
integrierten Spoiler an der
Kofferraumklappe. Für ein Auswechseln
das Alfa-Romeo-Kundendienstnetz
aufsuchen.
KENNZEICHENLEUCHTEN
Anleitungen für das Auswechseln der
Lampen:
❒Die Kennzeichenleuchtengruppe A
Abb. 166 entfernen.
❒Den Lampensockel B Abb. 167 nach
rechts drehen, die Lampe C
herausziehen und austauschen.
164
A0K0637
165
A0K0638
166
A0K0639
191
Page 196 of 280

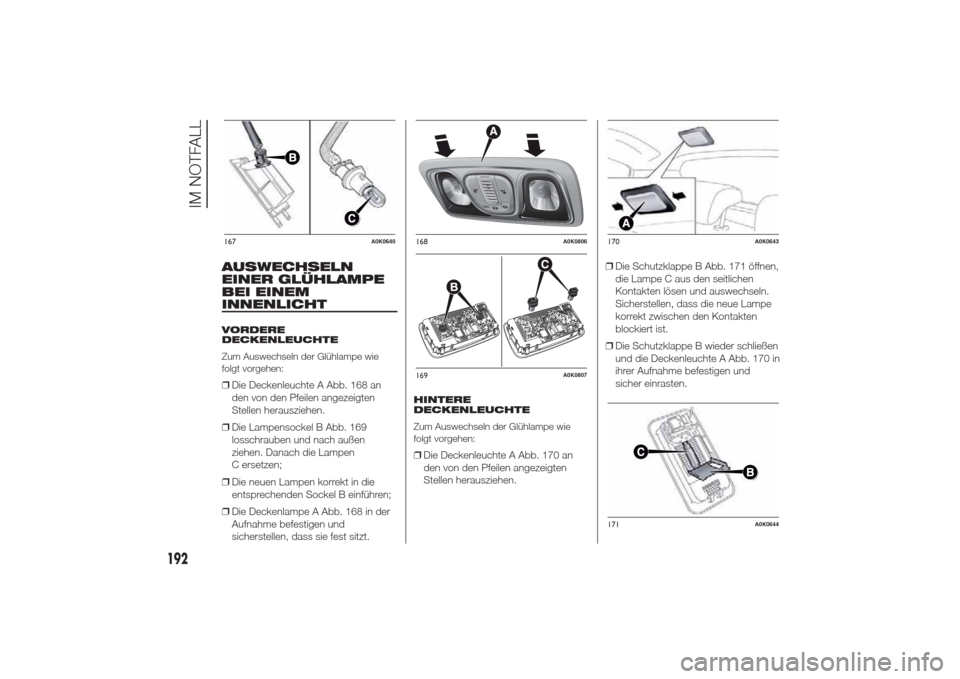

AUSWECHSELN
EINER GLÜHLAMPE
BEI EINEM
INNENLICHTVORDERE
DECKENLEUCHTE
Zum Auswechseln der Glühlampe wie
folgt vorgehen:❒Die Deckenleuchte A Abb. 168 an
den von den Pfeilen angezeigten
Stellen herausziehen.
❒Die Lampensockel B Abb. 169
losschrauben und nach außen
ziehen. Danach die Lampen
C ersetzen;
❒Die neuen Lampen korrekt in die
entsprechenden Sockel B einführen;
❒Die Deckenlampe A Abb. 168 in der
Aufnahme befestigen und
sicherstellen, dass sie fest sitzt.
HINTERE
DECKENLEUCHTE
Zum Auswechseln der Glühlampe wie
folgt vorgehen:❒Die Deckenleuchte A Abb. 170 an
den von den Pfeilen angezeigten
Stellen herausziehen.❒Die Schutzklappe B Abb. 171 öffnen,
die Lampe C aus den seitlichen
Kontakten lösen und auswechseln.
Sicherstellen, dass die neue Lampe
korrekt zwischen den Kontakten
blockiert ist.
❒Die Schutzklappe B wieder schließen
und die Deckenleuchte A Abb. 170 in
ihrer Aufnahme befestigen und
sicher einrasten.
167
A0K0640
168
A0K0806
169
A0K0807
170
A0K0643
171
A0K0644
192
IM NOTFALL
Page 197 of 280

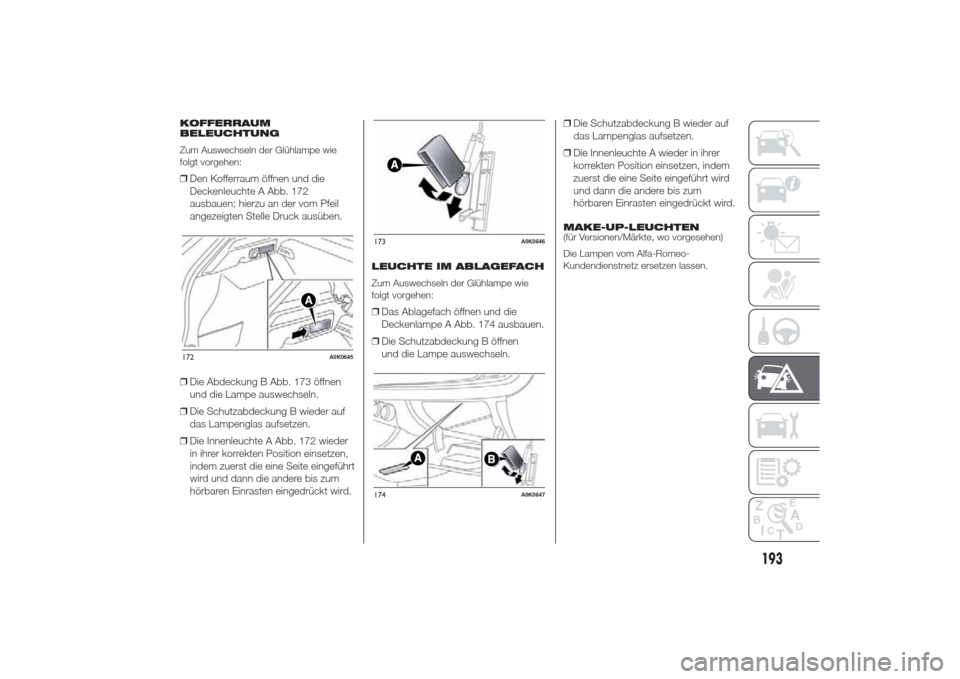

KOFFERRAUM
BELEUCHTUNG
Zum Auswechseln der Glühlampe wie
folgt vorgehen:❒Den Kofferraum öffnen und die
Deckenleuchte A Abb. 172
ausbauen; hierzu an der vom Pfeil
angezeigten Stelle Druck ausüben.
❒Die Abdeckung B Abb. 173 öffnen
und die Lampe auswechseln.
❒Die Schutzabdeckung B wieder auf
das Lampenglas aufsetzen.
❒Die Innenleuchte A Abb. 172 wieder
in ihrer korrekten Position einsetzen,
indem zuerst die eine Seite eingeführt
wird und dann die andere bis zum
hörbaren Einrasten eingedrückt wird.
LEUCHTE IM ABLAGEFACH
Zum Auswechseln der Glühlampe wie
folgt vorgehen:❒Das Ablagefach öffnen und die
Deckenlampe A Abb. 174 ausbauen.
❒Die Schutzabdeckung B öffnen
und die Lampe auswechseln.❒Die Schutzabdeckung B wieder auf
das Lampenglas aufsetzen.
❒Die Innenleuchte A wieder in ihrer
korrekten Position einsetzen, indem
zuerst die eine Seite eingeführt wird
und dann die andere bis zum
hörbaren Einrasten eingedrückt wird.
MAKE-UP-LEUCHTEN
(für Versionen/Märkte, wo vorgesehen)
Die Lampen vom Alfa-Romeo-
Kundendienstnetz ersetzen lassen.
172
A0K0645
173
A0K0646
174
A0K0647
193
Page 198 of 280

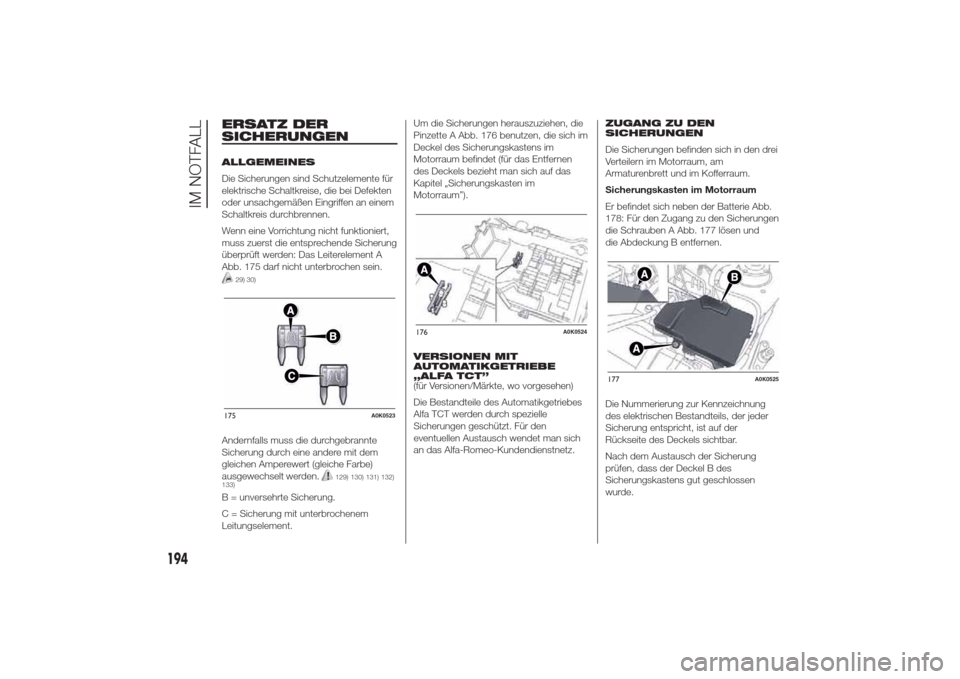

ERSATZ DER
SICHERUNGENALLGEMEINES
Die Sicherungen sind Schutzelemente für
elektrische Schaltkreise, die bei Defekten
oder unsachgemäßen Eingriffen an einem
Schaltkreis durchbrennen.
Wenn eine Vorrichtung nicht funktioniert,
muss zuerst die entsprechende Sicherung
überprüft werden: Das Leiterelement A
Abb. 175 darf nicht unterbrochen sein.
29) 30)
Andernfalls muss die durchgebrannte
Sicherung durch eine andere mit dem
gleichen Amperewert (gleiche Farbe)
ausgewechselt werden.
129) 130) 131) 132)
133)
B = unversehrte Sicherung.
C = Sicherung mit unterbrochenem
Leitungselement.Um die Sicherungen herauszuziehen, die
Pinzette A Abb. 176 benutzen, die sich im
Deckel des Sicherungskastens im
Motorraum befindet (für das Entfernen
des Deckels bezieht man sich auf das
Kapitel „Sicherungskasten im
Motorraum”).
VERSIONEN MIT
AUTOMATIKGETRIEBE
„ALFA TCT”
(für Versionen/Märkte, wo vorgesehen)
Die Bestandteile des Automatikgetriebes
Alfa TCT werden durch spezielle
Sicherungen geschützt. Für den
eventuellen Austausch wendet man sich
an das Alfa-Romeo-Kundendienstnetz.ZUGANG ZU DEN
SICHERUNGEN
Die Sicherungen befinden sich in den drei
Verteilern im Motorraum, am
Armaturenbrett und im Kofferraum.
Sicherungskasten im Motorraum
Er befindet sich neben der Batterie Abb.
178: Für den Zugang zu den Sicherungen
die Schrauben A Abb. 177 lösen und
die Abdeckung B entfernen.
Die Nummerierung zur Kennzeichnung
des elektrischen Bestandteils, der jeder
Sicherung entspricht, ist auf der
Rückseite des Deckels sichtbar.
Nach dem Austausch der Sicherung
prüfen, dass der Deckel B des
Sicherungskastens gut geschlossen
wurde.175
A0K0523
176
A0K0524
177
A0K0525
194
IM NOTFALL
Page 199 of 280

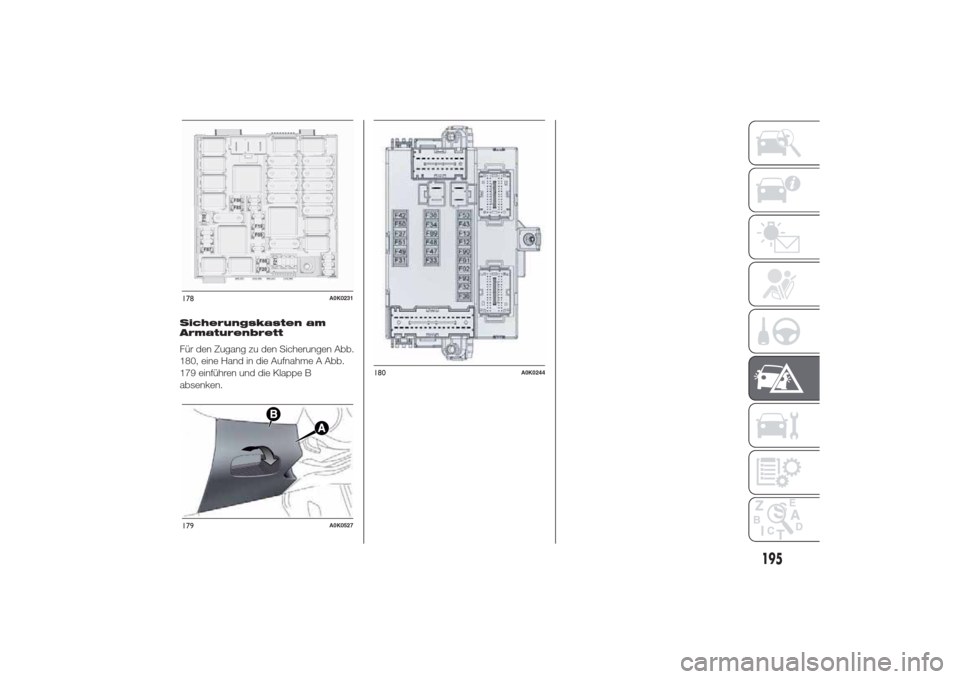

Sicherungskasten am
Armaturenbrett
Für den Zugang zu den Sicherungen Abb.
180, eine Hand in die Aufnahme A Abb.
179 einführen und die Klappe B
absenken.178
A0K0231
179
A0K0527
180
A0K0244
195
Page 200 of 280

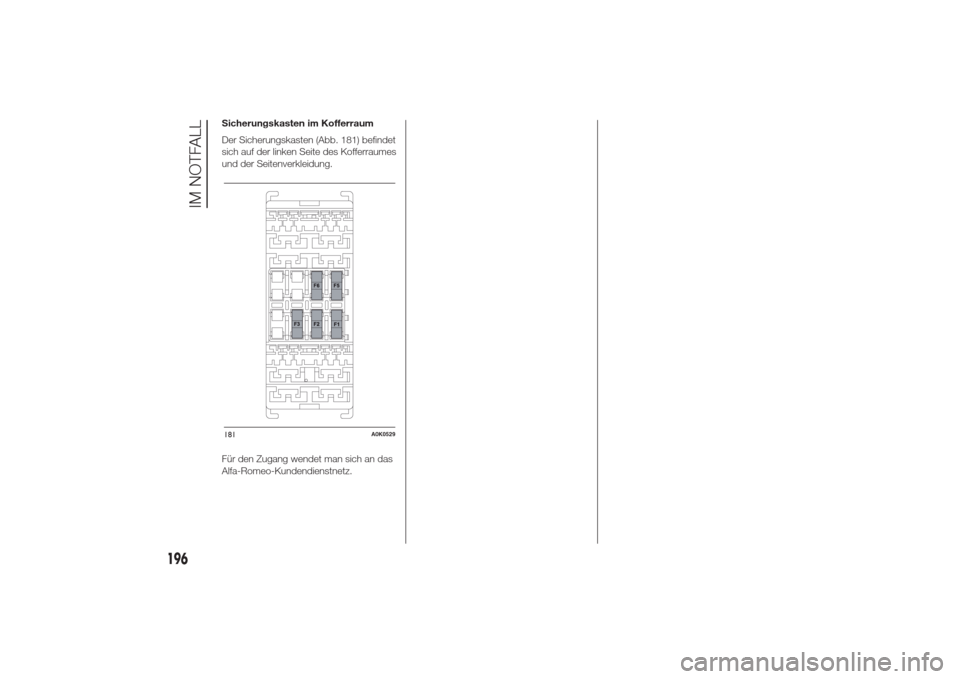

Sicherungskasten im Kofferraum
Der Sicherungskasten (Abb. 181) befindet
sich auf der linken Seite des Kofferraumes
und der Seitenverkleidung.
Für den Zugang wendet man sich an das
Alfa-Romeo-Kundendienstnetz.181
A0K0529
196
