Alfa Romeo Giulietta 2014 Betriebsanleitung (in German)
Manufacturer: ALFA ROMEO, Model Year: 2014, Model line: Giulietta, Model: Alfa Romeo Giulietta 2014Pages: 280, PDF Size: 6.62 MB
Page 241 of 280
VERSORGUNGVersionenVersorgung1.4 Turbo MultiAirElektronische Einspritzung sequentiell taktiert mit
Klopfkontrolle und variabler Stellung der Ansaugventile
1.4 Turbo Benzin-1750 Turbo BenzinElektronische Multipoint-Einspritzung, sequentiell taktiert mit
elektronischer Kontrolle mit Turbolader und Ladeluftkühler
1.6 JTD
M- 2.0 JTD
M
Direkteinspritzung Multijet "Common Rail" mit elektronischer
Steuerung sowie Turbolader mit Ladeluftkühler
157)
ZUR BEACHTUNG
157) Veränderungen oder Reparaturen an der Kraftstoffversorgungsanlage, die nicht in korrekter Weise und ohne
Berücksichtigung der technischen Eigenschaften der Anlage ausgeführt wurden, können Betriebsstörungen mit
Brandgefahr verursachen.
237
Page 242 of 280
GETRIEBEVersionen Getriebe Kupplung Antriebsart1.4 Turbo Benziner
Sechs Vorwärtsgänge plus
Rückwärtsgang, mit
Synchronisierung der
VorwärtsgängeSelbstnachstellend mit
Pedal ohne LeerwegVo r n 1.4 Turbo MultiAir
1750 Turbo Benzin
1.6 JTD
M
2.0 JTD
M
238
TECHNISCHE DATEN
Page 243 of 280
BREMSENVersionen Vorderradbremsen Hinterradbremsen Handbremse1.4 Turbo Benziner
Mit innenbelüfteten
BremsscheibenScheibenbremsenMit Handbremshebel, auf
die Hinterradbremsen
wirkend 1.4 Turbo MultiAir
1750 Turbo Benzin
1.6 JTD
M
2.0 JTD
M
ZUR BEACHTUNG Wasser, Eis und Streusalz auf den Straßen können sich auf den Bremsscheiben ablagern und die Bremswirkung
bei der ersten Bremsung verringern.
239
Page 244 of 280
AUFHÄNGUNGENVersionen Vorn Hinten1.4 Turbo Benziner
Mit unabhängigen Rädern Mc Pherson mit
StabilisatorSystem mit Multi-Link-Bauweise 1.4 Turbo MultiAir
1750 Turbo Benzin
1.6 JTD
M
2.0 JTD
M
240
TECHNISCHE DATEN
Page 245 of 280
LENKUNGVersionenWendekreisdurchmesser (zwischen den
Bordsteinen)Ty p1.4 Turbo Benziner
10,55 mMit Zahnstangenritzel mit
elektromechanischer Servolenkung
(Architektur Dual Pinion) 1.4 Turbo MultiAir
1750 Turbo Benzin
1.6 JTD
M
2.0 JTD
M
241
Page 246 of 280

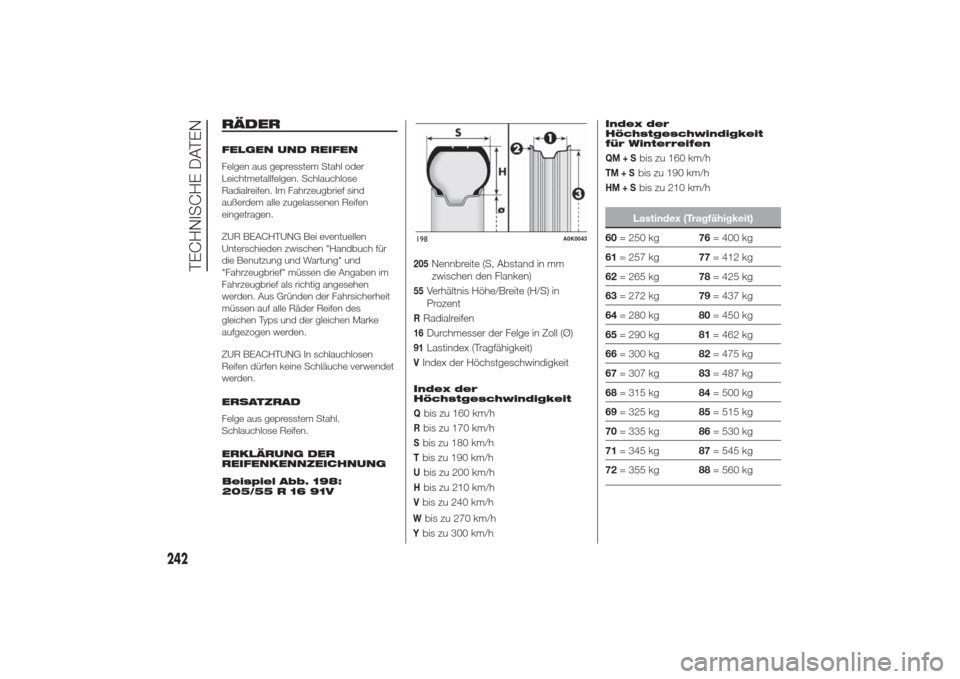

RÄDERFELGEN UND REIFEN
Felgen aus gepresstem Stahl oder
Leichtmetallfelgen. Schlauchlose
Radialreifen. Im Fahrzeugbrief sind
außerdem alle zugelassenen Reifen
eingetragen.
ZUR BEACHTUNG Bei eventuellen
Unterschieden zwischen "Handbuch für
die Benutzung und Wartung" und
"Fahrzeugbrief" müssen die Angaben im
Fahrzeugbrief als richtig angesehen
werden. Aus Gründen der Fahrsicherheit
müssen auf alle Räder Reifen des
gleichen Typs und der gleichen Marke
aufgezogen werden.
ZUR BEACHTUNG In schlauchlosen
Reifen dürfen keine Schläuche verwendet
werden.
ERSATZRAD
Felge aus gepresstem Stahl.
Schlauchlose Reifen.
ERKLÄRUNG DER
REIFENKENNZEICHNUNG
Beispiel Abb. 198:
205/55 R 16 91V
205
Nennbreite (S, Abstand in mm
zwischen den Flanken)
55
Verhältnis Höhe/Breite (H/S) in
Prozent
RRadialreifen16
Durchmesser der Felge in Zoll (Ø)
91
Lastindex (Tragfähigkeit)
VIndex der HöchstgeschwindigkeitIndex der
HöchstgeschwindigkeitQbis zu 160 km/hRbis zu 170 km/hSbis zu 180 km/hTbis zu 190 km/hUbis zu 200 km/hHbis zu 210 km/hVbis zu 240 km/hW
bis zu 270 km/h
Ybis zu 300 km/h
Index der
Höchstgeschwindigkeit
für WinterreifenQM+S
bis zu 160 km/h
TM+S
bis zu 190 km/h
HM+S
bis zu 210 km/hLastindex (Tragfähigkeit)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
198
A0K0043
242
TECHNISCHE DATEN
Page 247 of 280
Lastindex (Tragfähigkeit)
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kgERKLÄRUNG DER
FELGENKENNZEICHNUNG
Beispiel Abb. 198:
7Jx16H2ET417Felgenbreite in Zoll (1).JProfil Felgenrand (seitlicher Ansatz,
auf welchem der Reifenwulst aufliegt)
(2).16
Aufziehdurchmesser in Zoll
(entspricht dem der Angabe für den
zu montierenden Reifen) (3 = Ø).
H2
Ausbildung und Nummer des
"hump" (kreisförmiger Ansatz, der
den Reifenwulst bei Tubeless-Reifen
aufnimmt und auf der Felge hält).
ET 41
Radsturz (Abstand zwischen der
Auflagefläche Rad/Felge und
Mittellinie der Felge).
REIFEN RIM PROTECTOR
158)
ZUR BEACHTUNG
158) Bei Fahrzeugen mit
nachträglich montierten Reifen
mit Felgenschutz “Rim Protector”
(Abb. 199) und Fahrzeugen mit
Integralradkappen, die (mittels
Feder) am Stahlfelgen befestigt
sind, dürfen die Radkappen
NICHT montiert werden. Der
Einsatz von ungeeigneten Reifen
und Radkappen könnte zu einem
plötzlichen Druckverlust im Reifen
führen.199
A0K0159
243
Page 248 of 280
MITGELIEFERTE FELGEN UND REIFENVersionen Felgen Serienmäßige Reifen WinterreifenNotrad
Felge Reifen1.4 Turbo
Benzin
1.4 Turbo
MultiAir
1.6 JTD
M
2.0 JTD
M
7Jx16 H2 ET 41 (*)195/55 R16 91V
REINFORCED (*)195/55 R16 91Q
REINFORCED (*)
T135/70 R16
100M
T125/80 R17
99M4Bx16ET22
4Bx17ET25 7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED (**)225/40 R18 92Q
REINFORCED
1.4 Turbo
Benzin(***)
1.4 Turbo
MultiAir(***)
1.6 JTD
M(***)
2.0 JTDM(***)7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED (**)225/40 R18 92Q
REINFORCED
1750 Turbo
Benzin7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED (**)225/40 R18 92Q
REINFORCED
(*) Für Versionen/Märkte, wo vorgesehen
(**) Nicht kettentaugliche Reifen
(***) Ausstattungen mit Bremssätteln für verstärkte BremsenBei den Versionen mit den Reifen 195/55 R16", 205/45 R17 und 225/45 R17” können Schneeketten mit vermindertem Platzbedarf
und einem maximalen Überstand über das Profil von 9 mm montiert werden.
244
TECHNISCHE DATEN
Page 249 of 280
FÜLLDRUCK BEI KALTEM REIFEN (bar)
SERIENMÄSSIGE REIFEN
VERSIONEN ABMESSUNGBEI MITTLERER
BELADUNGBEI VOLLER BELADUNG
Frontpartie Heckpartie Frontpartie Heckpartie
1.4 Turbo Benzin
115/120 PS
1.6 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1.4 Turbo Benzin
105 PS(*)195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,52,2
2,1
2,1
2,32,9
2,5
2,6
2,92,5
2,1
2,2
2,5
1.4 Turbo MultiAir
2.0 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1750 Turbo Benzin225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
NotradT135/70 R16 100M
T125/80 R17 99M4,2
(*) Für Versionen/Märkte, wo vorgesehenBei warmem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen. Auf jeden Fall den korrekten Wert des
Reifendrucks bei kaltem Reifen nachprüfen.
Bei Winterreifen muss der Fülldruck 0,2 bar höher sein als der Wert, der für die Reifen der Serienausstattung vorgeschrieben ist.
Bei Fahrten mit Geschwindigkeiten über 160 km/h sind die Reifen mit dem Füllwert aufzupumpen, der für Bedingungen bei voller
Beladung vorgesehen ist.
245
Page 250 of 280
ABMESSUNGENDie Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Höhe des leeren Fahrzeuges.
KOFFERRAUMVOLUMENInhaltsvermögen bei unbeladenem Fahrzeug (V.D.A.-Richtlinien) = 350 dm
3
AB C D EFGH4351 955 2634 762 1465 1554 1798 1554
Je nach Felgengröße kann es zu kleinen Abmessungsabweichungen kommen.
200
A0K0822
246
TECHNISCHE DATEN
