Alfa Romeo Giulietta 2014 Kezelési útmutató (in Hungarian)

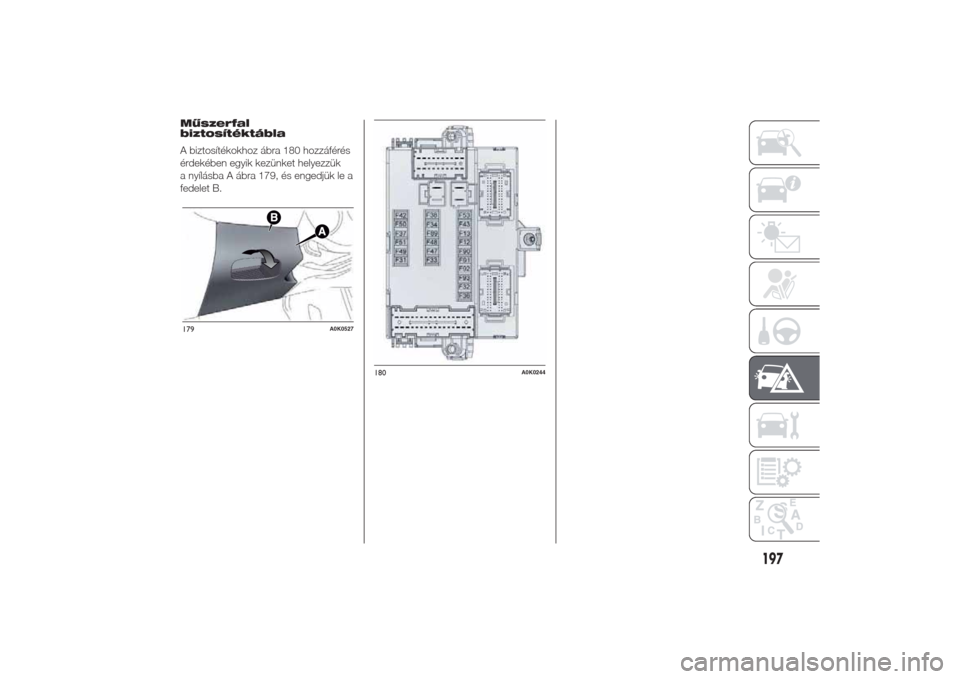

Műszerfal
biztosítéktábla
A biztosítékokhoz ábra 180 hozzáférés
érdekében egyik kezünket helyezzük
a nyílásba A ábra 179, és engedjük le a
fedelet B.179
A0K0527
180
A0K0244
197

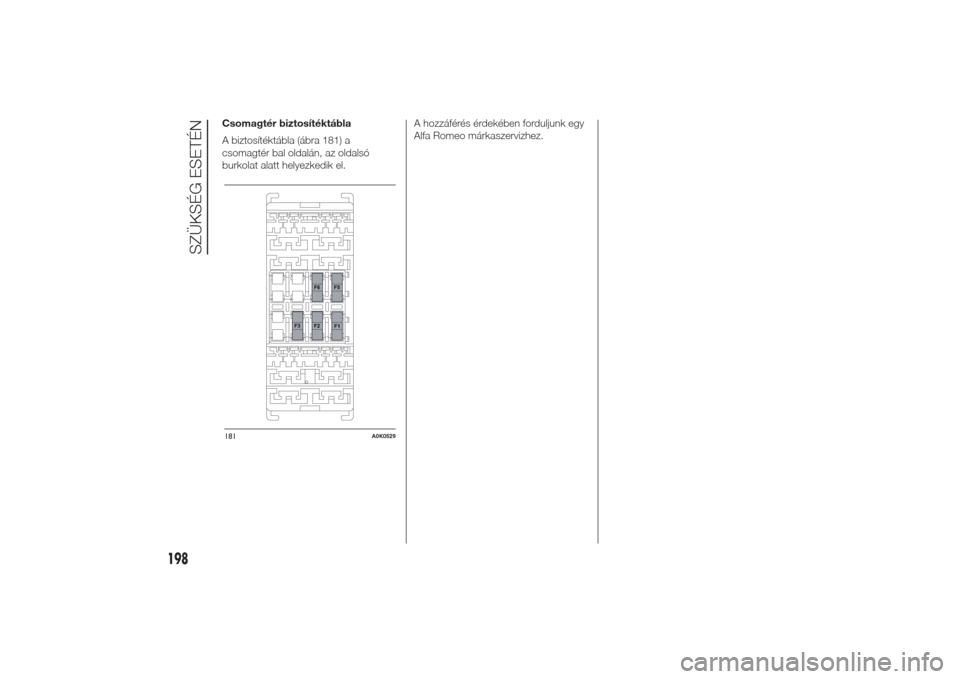

Csomagtér biztosítéktábla
A biztosítéktábla (ábra 181) a
csomagtér bal oldalán, az oldalsó
burkolat alatt helyezkedik el.A hozzáférés érdekében forduljunk egy
Alfa Romeo márkaszervizhez.181
A0K0529
198
SZÜKSÉG ESETÉN

MOTORTÉR
BIZTOSÍTÉKTÁBLA
ábra 178VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPERFényszórómosó szivattyú áramellátás F09 30
KürtF10 15
Légkondicionáló kompresszor F19 7,5
Hátsó ablak fűtés F20 30
Üzemanyag-szivattyú F21 15
Szivargyújtó/elektromos csatlakozóaljzat F85 15
12 V-os csatlakozóaljzat a csomagtérben F86 15
Az akkumulátor töltöttségi állapotát ellenőrző IBS érzékelő a Start&Stop
rendszerhezF87 5
Külső tükrök páramentesítő fűtése F88 7,5
199

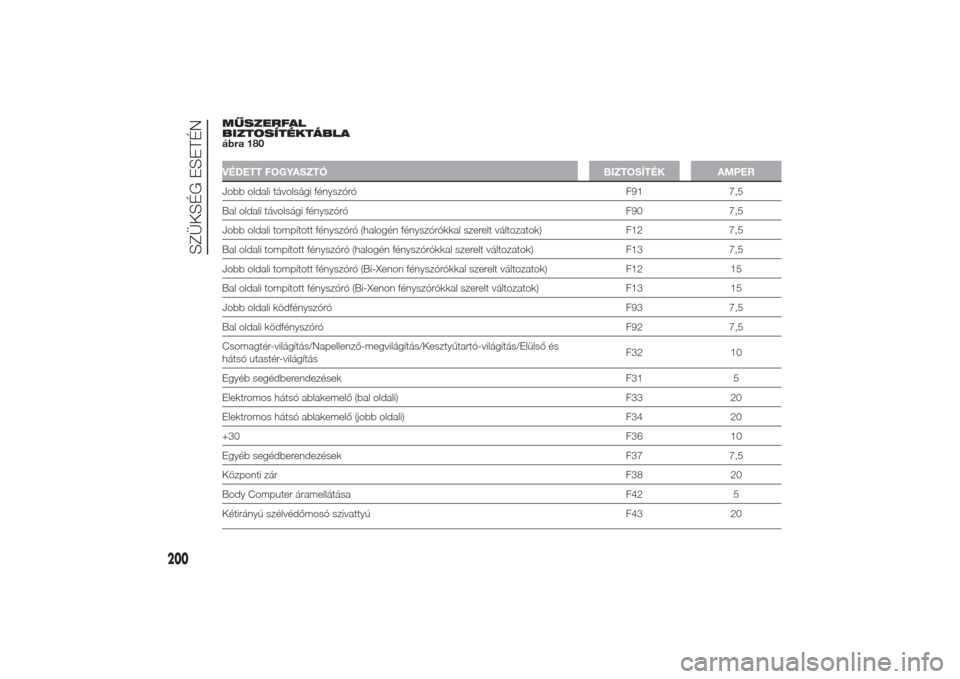

MŰSZERFAL
BIZTOSÍTÉKTÁBLA
ábra 180VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPERJobb oldali távolsági fényszóró F91 7,5
Bal oldali távolsági fényszóró F90 7,5
Jobb oldali tompított fényszóró (halogén fényszórókkal szerelt változatok) F12 7,5
Bal oldali tompított fényszóró (halogén fényszórókkal szerelt változatok) F13 7,5
Jobb oldali tompított fényszóró (Bi-Xenon fényszórókkal szerelt változatok) F12 15
Bal oldali tompított fényszóró (Bi-Xenon fényszórókkal szerelt változatok) F13 15
Jobb oldali ködfényszóró F93 7,5
Bal oldali ködfényszóró F92 7,5
Csomagtér-világítás/Napellenző-megvilágítás/Kesztyűtartó-világítás/Elülső és
hátsó utastér-világításF32 10
Egyéb segédberendezések F31 5
Elektromos hátsó ablakemelő (bal oldali) F33 20
Elektromos hátsó ablakemelő (jobb oldali) F34 20
+30F36 10
Egyéb segédberendezések F37 7,5
Központi zárF38 20
Body Computer áramellátása F42 5
Kétirányú szélvédőmosó szivattyú F43 20
200
SZÜKSÉG ESETÉN

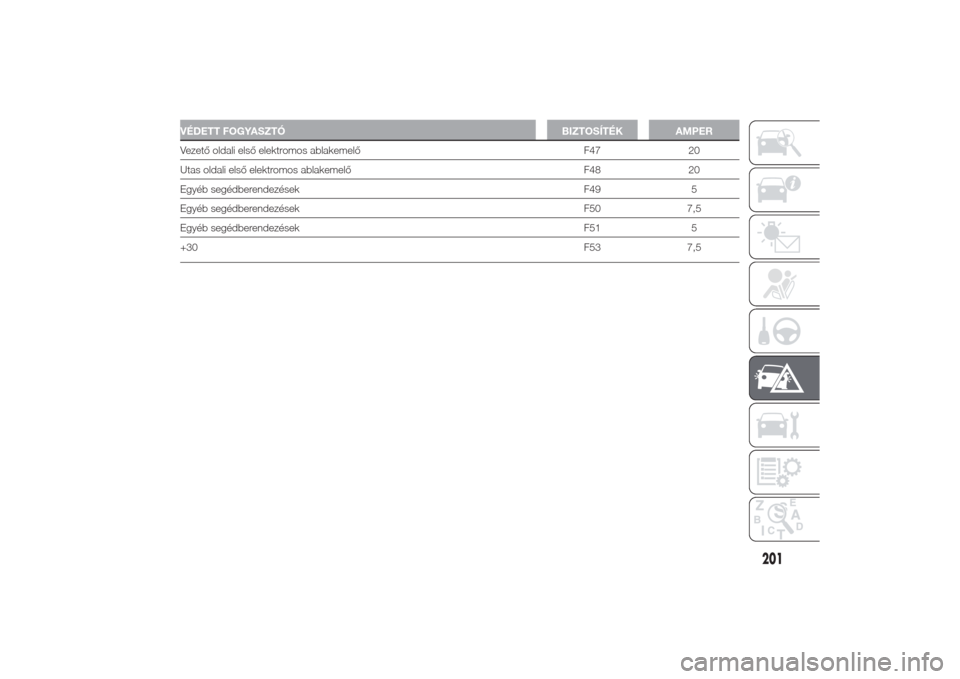

VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPERVezető oldali első elektromos ablakemelő F47 20
Utas oldali első elektromos ablakemelő F48 20
Egyéb segédberendezések F49 5
Egyéb segédberendezések F50 7,5
Egyéb segédberendezések F51 5
+30F53 7,5
201

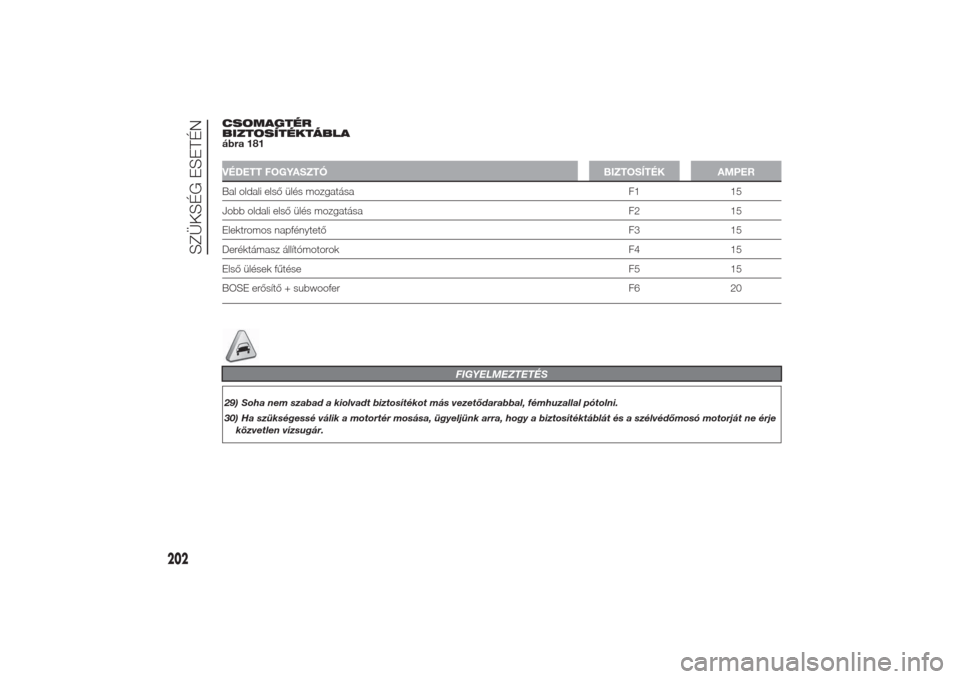

CSOMAGTÉR
BIZTOSÍTÉKTÁBLA
ábra 181VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPERBal oldali első ülés mozgatása F1 15
Jobb oldali első ülés mozgatása F2 15
Elektromos napfénytető F3 15
Deréktámasz állítómotorok F4 15
Első ülések fűtése F5 15
BOSE erősítő + subwoofer F6 20
FIGYELMEZTETÉS
29) Soha nem szabad a kiolvadt biztosítékot más vezetődarabbal, fémhuzallal pótolni.
30) Ha szükségessé válik a motortér mosása, ügyeljünk arra, hogy a biztosítéktáblát és a szélvédőmosó motorját ne érje
közvetlen vízsugár.
202
SZÜKSÉG ESETÉN

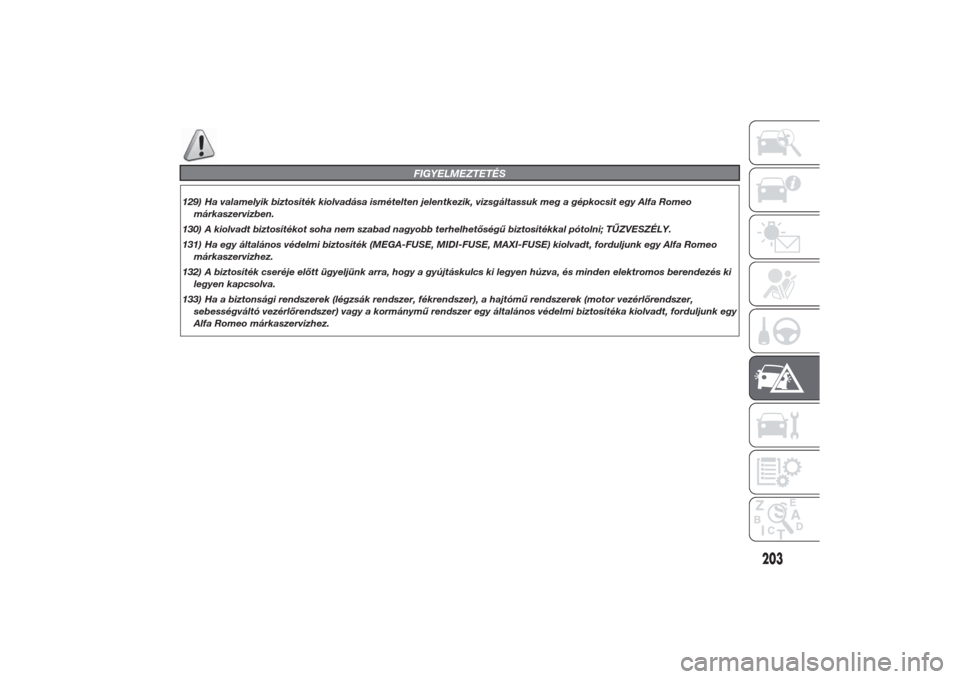

FIGYELMEZTETÉS
129) Ha valamelyik biztosíték kiolvadása ismételten jelentkezik, vizsgáltassuk meg a gépkocsit egy Alfa Romeo
márkaszervizben.
130) A kiolvadt biztosítékot soha nem szabad nagyobb terhelhetőségű biztosítékkal pótolni; TŰZVESZÉLY.
131) Ha egy általános védelmi biztosíték (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) kiolvadt, forduljunk egy Alfa Romeo
márkaszervizhez.
132) A biztosíték cseréje előtt ügyeljünk arra, hogy a gyújtáskulcs ki legyen húzva, és minden elektromos berendezés ki
legyen kapcsolva.
133) Ha a biztonsági rendszerek (légzsák rendszer, fékrendszer), a hajtómű rendszerek (motor vezérlőrendszer,
sebességváltó vezérlőrendszer) vagy a kormánymű rendszer egy általános védelmi biztosítéka kiolvadt, forduljunk egy
Alfa Romeo márkaszervizhez.
203

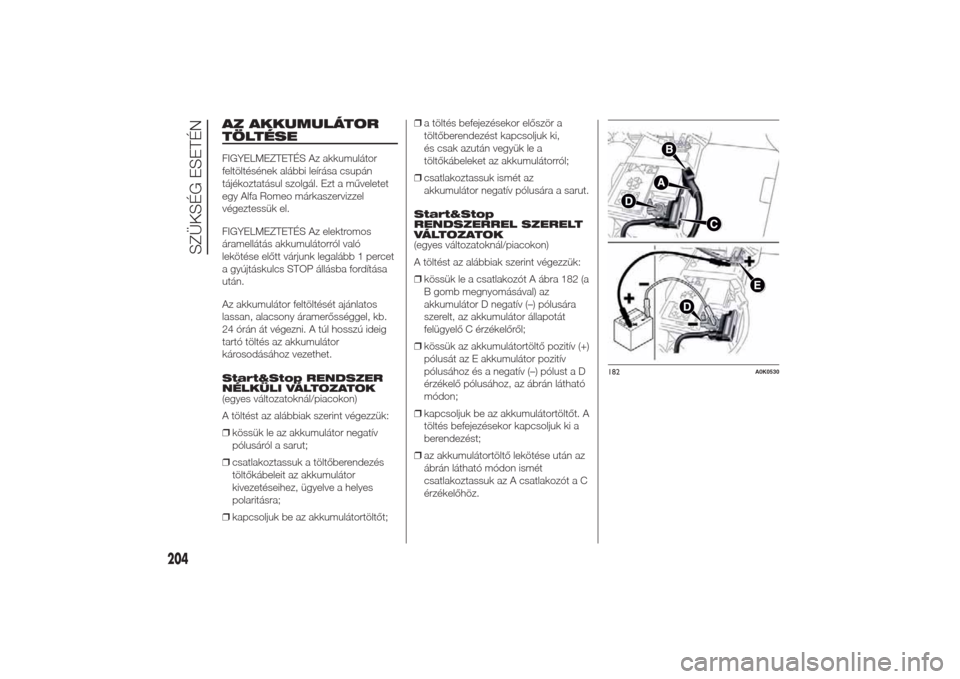

AZ AKKUMULÁTOR
TÖLTÉSEFIGYELMEZTETÉS Az akkumulátor
feltöltésének alábbi leírása csupán
tájékoztatásul szolgál. Ezt a műveletet
egy Alfa Romeo márkaszervizzel
végeztessük el.
FIGYELMEZTETÉS Az elektromos
áramellátás akkumulátorról való
lekötése előtt várjunk legalább 1 percet
a gyújtáskulcs STOP állásba fordítása
után.
Az akkumulátor feltöltését ajánlatos
lassan, alacsony áramerősséggel, kb.
24 órán át végezni. A túl hosszú ideig
tartó töltés az akkumulátor
károsodásához vezethet.
Start&Stop RENDSZER
NÉLKÜLI VÁLTOZATOK
(egyes változatoknál/piacokon)
A töltést az alábbiak szerint végezzük:
❒kössük le az akkumulátor negatív
pólusáról a sarut;
❒csatlakoztassuk a töltőberendezés
töltőkábeleit az akkumulátor
kivezetéseihez, ügyelve a helyes
polaritásra;
❒kapcsoljuk be az akkumulátortöltőt;❒a töltés befejezésekor először a
töltőberendezést kapcsoljuk ki,
és csak azután vegyük le a
töltőkábeleket az akkumulátorról;
❒csatlakoztassuk ismét az
akkumulátor negatív pólusára a sarut.
Start&Stop
RENDSZERREL SZERELT
VÁLTOZATOK
(egyes változatoknál/piacokon)
A töltést az alábbiak szerint végezzük:
❒kössük le a csatlakozót A ábra 182 (a
B gomb megnyomásával) az
akkumulátor D negatív (–) pólusára
szerelt, az akkumulátor állapotát
felügyelő C érzékelőről;
❒kössük az akkumulátortöltő pozitív (+)
pólusát az E akkumulátor pozitív
pólusához és a negatív (–) pólust a D
érzékelő pólusához, az ábrán látható
módon;
❒kapcsoljuk be az akkumulátortöltőt. A
töltés befejezésekor kapcsoljuk ki a
berendezést;
❒az akkumulátortöltő lekötése után az
ábrán látható módon ismét
csatlakoztassuk az A csatlakozót a C
érzékelőhöz.
182
A0K0530
204
SZÜKSÉG ESETÉN

A GÉPKOCSI

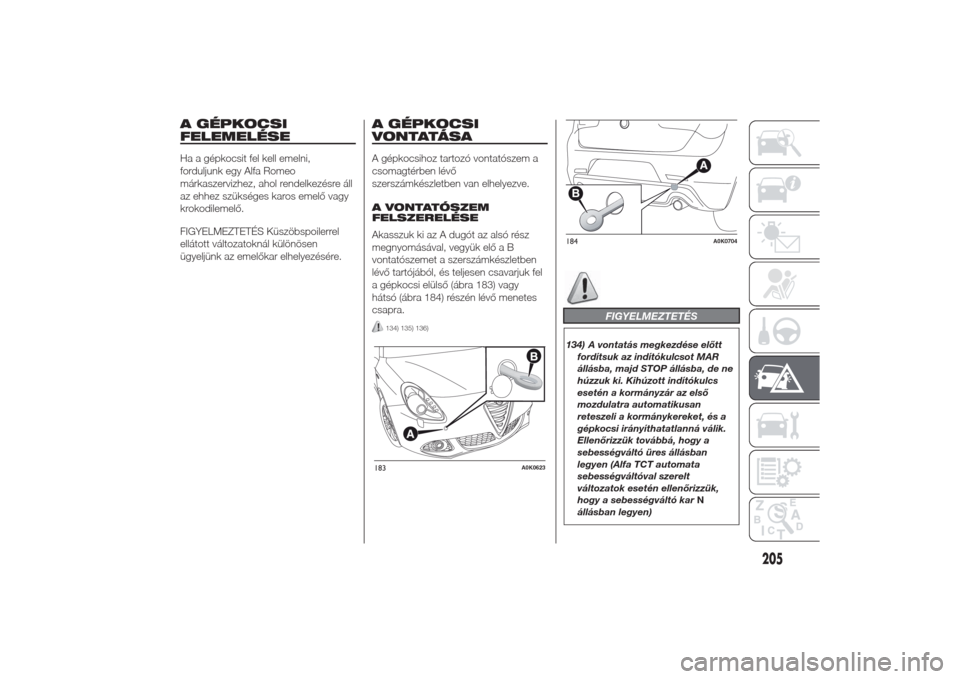

FELEMELÉSEHa a gépkocsit fel kell emelni,
forduljunk egy Alfa Romeo
márkaszervizhez, ahol rendelkezésre áll
az ehhez szükséges karos emelő vagy
krokodilemelő.
FIGYELMEZTETÉS Küszöbspoilerrel
ellátott változatoknál különösen
ügyeljünk az emelőkar elhelyezésére.
A GÉPKOCSI
VONTATÁSAA gépkocsihoz tartozó vontatószem a
csomagtérben lévő
szerszámkészletben van elhelyezve.
A VONTATÓSZEM
FELSZERELÉSE
Akasszuk ki az A dugót az alsó rész
megnyomásával, vegyük elő a B
vontatószemet a szerszámkészletben
lévő tartójából, és teljesen csavarjuk fel
a gépkocsi elülső (ábra 183) vagy
hátsó (ábra 184) részén lévő menetes
csapra.
134) 135) 136)
FIGYELMEZTETÉS
134) A vontatás megkezdése előtt
fordítsuk az indítókulcsot MAR
állásba, majd STOP állásba, de ne
húzzuk ki. Kihúzott indítókulcs
esetén a kormányzár az első
mozdulatra automatikusan
reteszeli a kormánykereket, és a
gépkocsi irányíthatatlanná válik.
Ellenőrizzük továbbá, hogy a
sebességváltó üres állásban
legyen (Alfa TCT automata
sebességváltóval szerelt
változatok esetén ellenőrizzük,
hogy a sebességváltó karN
állásban legyen)
183
A0K0623
184
A0K0704
205

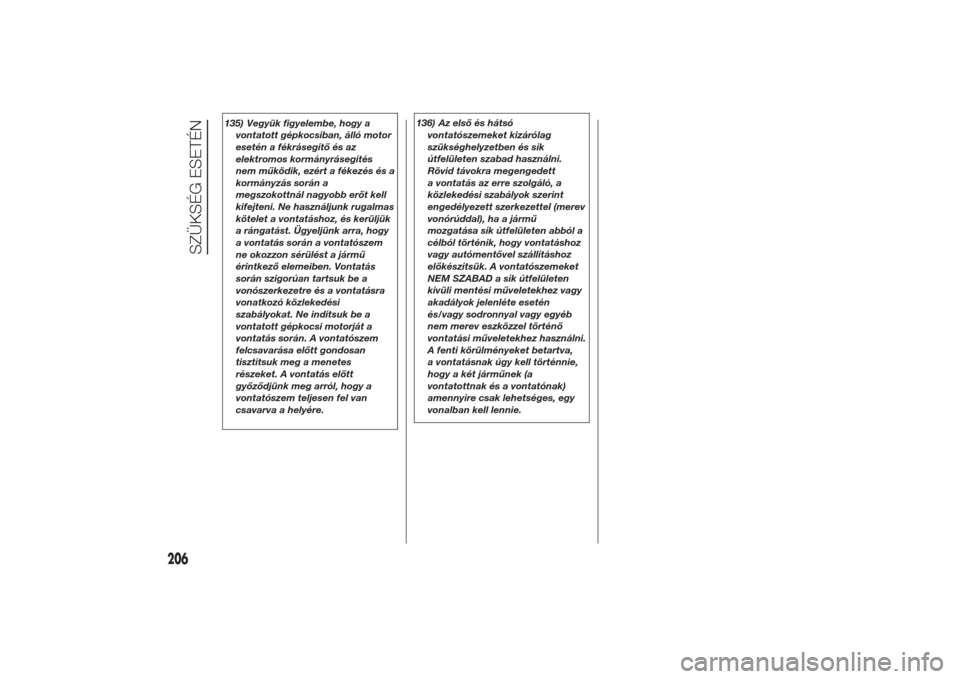

135) Vegyük figyelembe, hogy a
vontatott gépkocsiban, álló motor
esetén a fékrásegítő és az
elektromos kormányrásegítés
nem működik, ezért a fékezés és a
kormányzás során a
megszokottnál nagyobb erőt kell
kifejteni. Ne használjunk rugalmas
kötelet a vontatáshoz, és kerüljük
a rángatást. Ügyeljünk arra, hogy
a vontatás során a vontatószem
ne okozzon sérülést a jármű
érintkező elemeiben. Vontatás
során szigorúan tartsuk be a
vonószerkezetre és a vontatásra
vonatkozó közlekedési
szabályokat. Ne indítsuk be a
vontatott gépkocsi motorját a
vontatás során. A vontatószem
felcsavarása előtt gondosan
tisztítsuk meg a menetes
részeket. A vontatás előtt
győződjünk meg arról, hogy a
vontatószem teljesen fel van
csavarva a helyére.136) Az első és hátsó
vontatószemeket kizárólag
szükséghelyzetben és sík
útfelületen szabad használni.
Rövid távokra megengedett
a vontatás az erre szolgáló, a
közlekedési szabályok szerint
engedélyezett szerkezettel (merev
vonórúddal), ha a jármű
mozgatása sík útfelületen abból a
célból történik, hogy vontatáshoz
vagy autómentővel szállításhoz
előkészítsük. A vontatószemeket
NEM SZABAD a sík útfelületen
kívüli mentési műveletekhez vagy
akadályok jelenléte esetén
és/vagy sodronnyal vagy egyéb
nem merev eszközzel történő
vontatási műveletekhez használni.
A fenti körülményeket betartva,
a vontatásnak úgy kell történnie,
hogy a két járműnek (a
vontatottnak és a vontatónak)
amennyire csak lehetséges, egy
vonalban kell lennie.
206
