Alfa Romeo Giulietta 2015 Instrukcja Obsługi (in Polish)

WERSJE DIESELTysiące kilometrów 20 40 60 80 100 120 140 160 180 200
Lata12345678910Sprawdzić stan/zużycie opon i ewentualnie uzupełnić
ciśnienie; sprawdzić ważność zestawu „Fix&Go
Automatic” (dla wersji/rynków, gdzie przewidziano)●●●●●●●●●●
Sprawdzić działanie układu oświetlenia (reflektory,
kierunkowskazy, światła awaryjne, oświetlenie komory
bagażnika, wnętrza samochodu, schowka, lampki
sygnalizacyjne w zestawie wskaźników itd.)●●●●●●●●●●
Sprawdzić i ewentualnie uzupełnić do odpowiedniego
poziomu płyny (chłodzenia silnika, hamulcowy, sprzęgła
hydraulicznego, wspomagania układu kierowniczego,
spryskiwaczy szyb, akumulatora itp.)●●●●●●●●●●
Sprawdzić emisje/dymienie spalin●●●●●●●●●●
Sprawdzić, poprzez gniazdko diagnostyczne, działanie
układów zasilania/kontroli silnika, emisje i, dla wersji/
rynków, gdzie przewidziano, zużycie oleju silnikowego●●●●●●●●●●
Sprawdzić wzrokowo stan i integralność: nadwozia z
zewnątrz, zabezpieczenia podwozia, odcinków sztywnych
i giętkich przewodów (wydechowych, zasilania paliwem,
hamulcowych), elementów gumowych (osłony, złączki,
tuleje itd.)●●●●●
Sprawdzić ustawienie/zużycie piór wycieraczek szyby
przedniej i szyby tylnej●●●●●
Sprawdzić działanie układu wycieraczek/spryskiwaczy
szyb i ewentualnie wyregulować spryskiwacze●●●●●
227
Kontrole podane w Wykazie czynności przeglądów okresowych, po osiągnięciu przebiegu 120 000 km lub po upłynięciu 6 lat,
powinny być cyklicznie powtarzane począwszy od pierwszego okresu, z zachowaniem takich samych odstępów czasowych,
jakie miały miejsce wcześniej.

Tysiące kilometrów 20 40 60 80 100 120 140 160 180 200
Lata12345678910Sprawdzić czystość zamków pokrywy komory silnika i
bagażnika, wyczyścić i nasmarować zespoły dźwigni●●●●●
Sprawdzić i ewentualnie wyregulować skok dźwigni
hamulca ręcznego●●●●●
Sprawdzić wzrokowo stan i zużycie klocków hamulców
tarczowych przednich i funkcjonowania sygnalizatora
zużycia klocków●●●●●●●●●●
Sprawdzić wzrokowo stan i zużycie klocków hamulców
tarczowych tylnych oraz funkcjonowanie sygnalizatora
zużycia klocków (dla wersji/rynków, gdzie przewidziano)●●●●●●●●●●
Sprawdzić wzrokowo stan i napięcie paska/pasków
napędu akcesoriów (tylko w przypadku wersji bez
napinacza automatycznego)●●
Sprawdzić i ewentualnie uzupełnić poziom oleju skrzyni
biegów Alfa TCT (dla wersji/rynków, gdzie przewidziano)(1)●
Wymienić olej silnikowy i filtr oleju (2) (3)(1) Kontrola powinna być wykonywana co roku w przypadku samochodów w krajach o szczególnie surowych warunkach klimatycznych (klimat chłodny).
(2) Rzeczywisty okres wymiany oleju i filtra oleju silnikowego zależy od warunków eksploatacji samochodu i jest sygnalizowany poprzez lampkę sygnalizacyjną lub
komunikat w zestawie wskaźników. Nie powinien jednak przekraczać 2 lat.
(3) W przypadku użytkowania samochodu przeważnie do jazdy w mieście wymiana oleju silnikowego i filtra wymagana jest co roku.
228
OBSŁUGA I KONSERWACJA
●●
●
●

Tysiące kilometrów 20 40 60 80 100 120 140 160 180 200
Lata12345678910Wymienić pasek/paski napędu akcesoriów (4)●
Wymienić pasek zębaty napędu rozrządu (4)●
Wymienić wkład filtra paliwa (5)●●●
Wymienić wkład filtra powietrza (6)●●●
Wymienić płyn hamulcowy●●●●●
Wymienić filtr kabinowy (6)●O●O●O●O●(4) Strefy niezakurzone: maksymalny zalecany przebieg to 120 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 6 lat.
Strefy zakurzone i/lub uciążliwa eksploatacja samochodu (chłodny klimat, użytkowanie głównie w mieście, długa praca silnika na biegu jałowym): maksymalny
zalecany przebieg to 60 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 4 lata.
(5) W razie tankowania samochodu paliwem o jakości niższej niż zalecana w normie europejskiej zaleca się wymianę tego filtra co 20 000 km
229
(6) W przypadku użytkowania samochodu w strefach zakurzonych filtr należy wymieniać co 20 000 km.
(O) Czynności zalecane
(●) Czynności obowiązkowe
O

KONTROLE
OKRESOWECo 1.000 km lub przed długą podróżą
należy sprawdzić i ewentualnie
uzupełnić:
❒poziom płynu w układzie chłodzenia
silnika, płynu hamulcowego i
spryskiwaczy szyb;
❒ciśnienie i stan opon;
❒działanie układu oświetlenia
(reflektory, światła kierunkowskazów,
światła awaryjne, itd.);
❒działanie układu wycieraczek/
spryskiwaczy szyby przedniej i
ustawienie/zużycie piór wycieraczek
szyby przedniej/tylnej
Co 3.000 km należy sprawdzić i
ewentualnie uzupełnić: poziom oleju
silnikowego.
UŻYWANIE
SAMOCHODU W
TRUDNYCH
WARUNKACHW razie, gdyby samochód był
eksploatowany przeważnie w jednej z
poniższych okoliczności:
❒holowanie przyczepy lub kempingu;
❒jazda po zakurzonych drogach;
❒krótkie odcinki (mniej niż 7-8 km) i
powtarzalne oraz jazda przy
temperaturze zewnętrznej poniżej
zera;
❒silnik, który pracuje często na biegu
jałowym, lub odbywanie długich tras
przy małej prędkości lub w
przypadku długiego postoju;
konieczne jest wykonywanie
poniższych kontroli częściej niż podano
w Wykazie czynności przeglądów
okresowych:
❒kontrola stanu i zużycia klocków
hamulców tarczowych przednich;
❒kontrola czystości zamków pokrywy
silnika i bagażnika, czyszczenie i
smarowanie dźwigni;❒kontrola wzrokowa stanu: silnika,
skrzyni biegów, napędu, odcinków
sztywnych i elastycznych przewodów
(wydechowych - zasilania paliwem -
hamulcowych), elementów
gumowych (osłony - złączki - tuleje -
itd.);
❒kontrola stanu naładowania i
poziomu płynu w akumulatorze
(elektrolit);
❒kontrola wzrokowa stanu pasków
napędu akcesoriów;
❒kontrola i ewentualna wymiana oleju
silnikowego i filtra oleju;
❒kontrola i ewentualna wymiana filtra
przeciwpyłowego;
❒kontrola i ewentualna wymiana filtra
powietrza.
230
OBSŁUGA I KONSERWACJA

SPRAWDZANIE POZIOMU PŁYNÓW
31)138) 139)
.
.
G

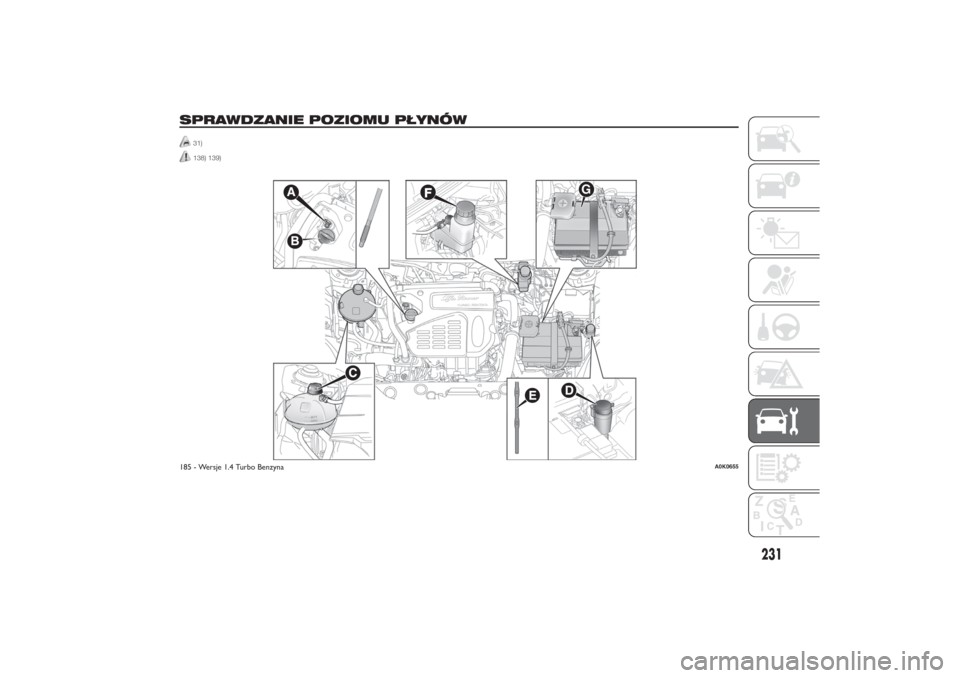

185 - Wersje 1.4 Turbo Benzyna
A0K0655
231

.
G
186 - Wersje 1.4 Turbo Multi Air
A0K0656
232
OBSŁUGA I KONSERWACJA

.
G
187 - Wersje 1750 Turbo Benzyna
A0K0657
233

OLEJ SILNIKOWY
Sprawdzić, czy poziom oleju
silnikowego zawiera się pomiędzy
punktami MIN i MAX znajdującymi się
na wskaźniku kontrolnym A .Jeżeli poziom oleju jest w pobliżu lub
poniżej punktu MIN, należy dolać oleju
przez wlew do napełniania B do
momentu osiągnięcia punktu
odniesienia MAX.
140)
32)
Wyjąć wskaźnik kontroli poziomu oleju
silnikowego A, wyczyścić go szmatką
nie pozostawiającą śladów i włożyć
ponownie. Wyjąć go ponownie i
sprawdzić, czy poziom oleju
silnikowego zawiera się pomiędzy
punktami odniesienia MIN i MAX
wytłoczonymi na wskaźniku.
G
188 - Wersje Diesel
A0K0658
234
OBSŁUGA I KONSERWACJA

Zużycie oleju
silnikowego
33)
3)
Orientacyjne maksymalne zużycie oleju
silnikowego wynosi 400 gramów na
1.000 km. W pierwszym okresie
eksploatacji samochodu silnik jest w
fazie docierania, dlatego zużycie oleju
silnikowego powinno ustabilizować
się po przejechaniu pierwszych 5.000 ÷
6.000 km.
PŁYN UKŁADU
CHŁODZENIA SILNIKA
Jeśli poziom jest niewystarczający,
należy odkręcić korek C zbiornika
i dolać płynu opisanego w rozdziale
„Dane techniczne”.
34)
141)
PŁYN DO
SPRYSKIWACZY SZYBY
PRZEDNIEJ/SZYBY
TYLNEJ
Jeśli poziom jest niewystarczający,
należy podnieść korek D zbiornika
i dolać płynu opisanego w rozdziale
„Dane techniczne”.
142) 143)
OSTRZEŻENIE Gdy poziom płynu jest
niski, układ spryskiwaczy reflektorów
nie działa, nawet jeśli nadal działają
spryskiwacze szyby przedniej/tylnej. Dla
wersji/rynków, gdzie przewidziano, na
wskaźniku kontrolnym (patrz
poprzednie strony) widnieje punkt
odniesienia E: poniżej tego punktu
działają TYLKO spryskiwacze szyby
przedniej/tylnej.
PŁYN HAMULCOWY
Sprawdzić, czy płyn jest na poziomie
maksymalnym.
Jeśli poziom płynu w zbiorniku jest
niewystarczający, należy odkręcić korek
E i dolać płynu opisanego w rozdziale
„Dane techniczne”.
35)
144) 145)
OLEJ SYSTEMU
STEROWANIA SKRZYNIĄ
BIEGÓW ALFA TCT
(dla wersji/rynków, gdzie przewidziano)
Jeśli chodzi o sprawdzanie poziomu
oleju przekładniowego, należy zwracać
się wyłącznie do ASO Alfa Romeo.
4)
OSTRZEŻENIE
31) Należy uważać, aby przy
uzupełnianiu poziomu płynów nie
pomieszać ze sobą różnych ich
rodzajów: nie są one wzajemnie
kompatybilne! Wlanie
niewłaściwego płynu może
poważnie uszkodzić samochód.
32) Poziom oleju nie powinien nigdy
przekraczać punktu odniesienia
MAX.
33) Nie należy dolewać płynu o
parametrach innych niż parametry
płynu znajdującego się już w
silniku.
34) Układ chłodzenia silnika zawiera
płyn ochronny, niezamarzający
PARAFLU
UP; w razie konieczności
uzupełnienia poziomu należy
zastosować płyn tego samego
typu. Płyn PARAFLU
UP
nie może
być mieszany z żadnym innym
płynem niezamarzającym. W razie
dolania do układu niewłaściwego
płynu należy absolutnie unikać
uruchamiania silnika i zwrócić się
do ASO Alfa Romeo.
235

35) Należy zwracać uwagę, aby nie
polać elementów lakierowanych
płynem hamulcowym
powodującym korozję. Jeżeli tak
się stanie, należy natychmiast
przemyć takie miejsce wodą.
UWAGA
138) Podczas wykonywania
jakichkolwiek czynności w
komorze silnika nie należy palić:
mogą tam występować gazy i
opary łatwopalne, co stwarza
ryzyko pożaru.
139) Gdy silnik jest ciepły, czynności
we wnęce silnika należy
wykonywać z zachowaniem dużej
ostrożności: niebezpieczeństwo
poparzeń.
140) W przypadku uzupełniania
poziomu oleju silnikowego, przed
rozpoczęciem odkręcania korka
należy poczekać aż silnik się
schłodzi, w szczególności w
przypadku samochodów
posiadających korek aluminiowy
(dla wersji/rynków, gdzie
przewidziano). UWAGA:
niebezpieczeństwo oparzeń!141) Układ chłodzenia silnika jest
układem ciśnieniowym. W razie
konieczności wymiany korka,
należy zastąpić go jedynie
korkiem oryginalnym, ponieważ
skuteczność układu może ulec
pogorszeniu. Gdy silnik jest
gorący, nie należy odkręcać korka
zbiornika wyrównawczego:
niebezpieczeństwo poparzeń.
142) Nie należy podróżować z
pustym zbiornikiem płynu do
spryskiwaczy: działanie
spryskiwaczy szyb jest bardzo
ważne, ponieważ poprawia
widoczność. Powtarzalne
uruchamianie instalacji przy braku
płynu mogłoby uszkodzić lub w
szybkim czasie pogorszyć stan
niektórych części instalacji.
143) Niektóre dostępne na rynku
dodatki do spryskiwaczy szyb
są łatwopalne: w komorze silnika
znajdują się elementy gorące,
które w kontakcie z nimi mogą
spowodować pożar.
144) Płyn hamulcowy jest trujący i
powoduje korozję. W razie
przypadkowego kontaktu z nim
należy przemyć natychmiast takie
miejsca wodą z mydłem
neutralnym i dobrze spłukać. W
przypadku połknięcia zwrócić się
natychmiast do lekarza.145) Symbol
, wytłoczony na
zbiorniku, oznacza płyny
hamulcowe typu syntetycznego, w
odróżnieniu od mineralnych.
Użycie płynu mineralnego
spowoduje trwałe uszkodzenie
specjalnych gumowych uszczelek
układu hamulcowego.
OSTRZEŻENIE
3) Zużyty olej silnikowy i wymieniony
filtr oleju silnikowego zawierają
substancje szkodliwe dla
środowiska. W celu dokonania
wymiany oleju i filtrów zaleca się
zwracać się do ASO Alfa Romeo.
4) Zużyty olej przekładniowy zawiera
substancje szkodliwe dla
środowiska. W celu dokonania
wymiany oleju zaleca się
korzystać z usług ASO Alfa
Romeo.
236
OBSŁUGA I KONSERWACJA
