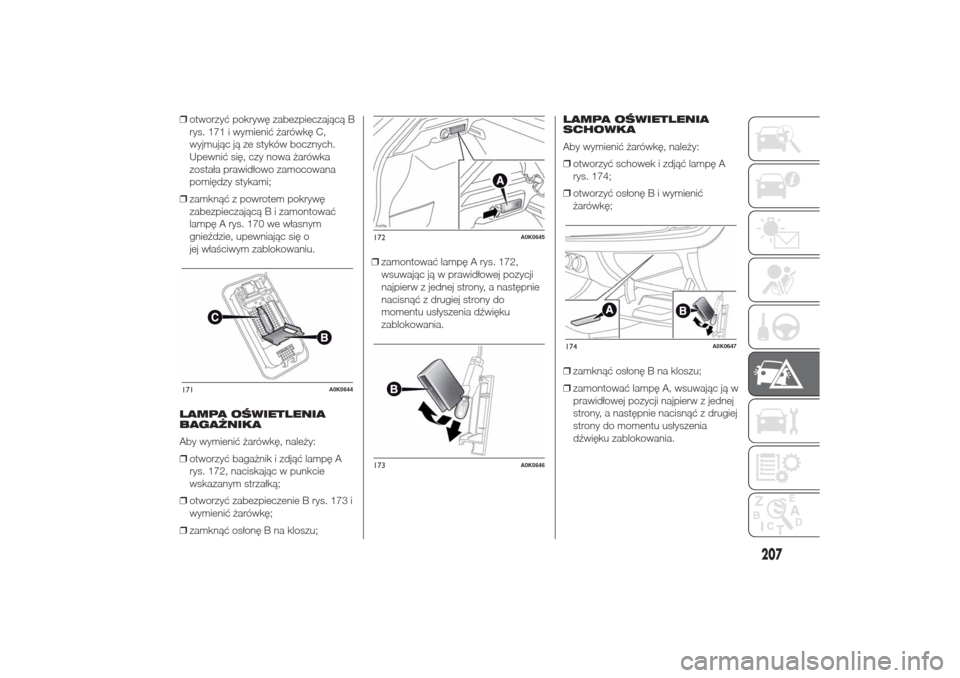

❒otworzyć pokrywę zabezpieczającą B
rys. 171 i wymienić żarówkę C,
wyjmując ją ze styków bocznych.
Upewnić się, czy nowa żarówka
została prawidłowo zamocowana
pomiędzy stykami;
❒zamknąć z powrotem pokrywę
zabezpieczającą B i zamontować
lampę A rys. 170 we własnym
gnieździe, upewniając się o
jej właściwym zablokowaniu.
LAMPA OŚWIETLENIA
BAGAŻNIKA
Aby wymienić żarówkę, należy:
❒otworzyć bagażnik i zdjąć lampę A
rys. 172, naciskając w punkcie
wskazanym strzałką;
❒otworzyć zabezpieczenie B rys. 173 i
wymienić żarówkę;
❒zamknąć osłonę B na kloszu;❒zamontować lampę A rys. 172,
wsuwając ją w prawidłowej pozycji
najpierw z jednej strony, a następnie
nacisnąć z drugiej strony do
momentu usłyszenia dźwięku
zablokowania.LAMPA OŚWIETLENIA
SCHOWKA
Aby wymienić żarówkę, należy:
❒otworzyć schowek i zdjąć lampę A
rys. 174;
❒otworzyć osłonę B i wymienić
żarówkę;
❒zamknąć osłonę B na kloszu;
❒zamontować lampę A, wsuwając ją w
prawidłowej pozycji najpierw z jednej
strony, a następnie nacisnąć z drugiej
strony do momentu usłyszenia
dźwięku zablokowania.171
A0K0644
172
A0K0645
173
A0K0646
174
A0K0647
207

DODATKOWA LAMPA
SUFITOWA
(dla wersji/rynków, gdzie przewidziano)
W celu dokonania wymiany żarówki
należy zwrócić się do ASO Alfa Romeo.

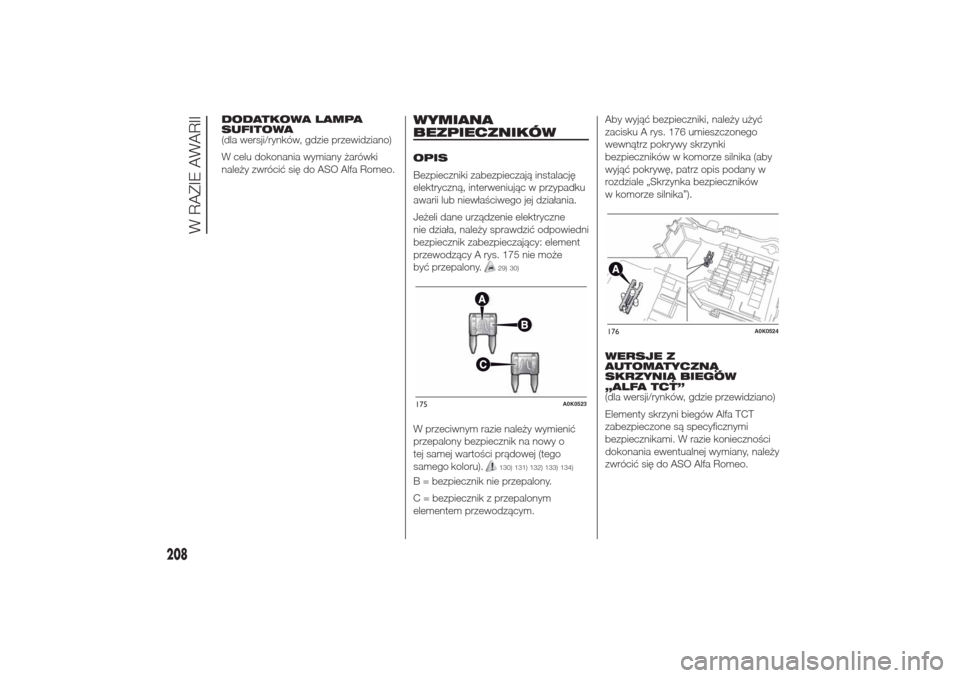

WYMIANA
BEZPIECZNIKÓWOPIS
Bezpieczniki zabezpieczają instalację
elektryczną, interweniując w przypadku
awarii lub niewłaściwego jej działania.
Jeżeli dane urządzenie elektryczne
nie działa, należy sprawdzić odpowiedni
bezpiecznik zabezpieczający: element
przewodzący A rys. 175 nie może
być przepalony.
29) 30)
W przeciwnym razie należy wymienić
przepalony bezpiecznik na nowy o
tej samej wartości prądowej (tego
samego koloru).
130) 131) 132) 133) 134)
B = bezpiecznik nie przepalony.
C = bezpiecznik z przepalonym
elementem przewodzącym.Aby wyjąć bezpieczniki, należy użyć
zacisku A rys. 176 umieszczonego
wewnątrz pokrywy skrzynki
bezpieczników w komorze silnika (aby
wyjąć pokrywę, patrz opis podany w
rozdziale „Skrzynka bezpieczników
w komorze silnika”).
WERSJE Z
AUTOMATYCZNĄ
SKRZYNIĄ BIEGÓW
„ALFA TCT”
(dla wersji/rynków, gdzie przewidziano)
Elementy skrzyni biegów Alfa TCT
zabezpieczone są specyficznymi
bezpiecznikami. W razie konieczności
dokonania ewentualnej wymiany, należy
zwrócić się do ASO Alfa Romeo.175
A0K0523
176
A0K0524
208
W RAZIE AWARII

DOSTĘP DO
BEZPIECZNIKÓW
Bezpieczniki pogrupowane są w trzech
skrzynkach bezpieczników
znajdujących się w komorze silnika, w
desce rozdzielczej i wewnątrz
bagażnika.
Skrzynka bezpieczników w
komorze silnika
Umieszczona jest obok akumulatora
rys. 178: aby dostać się do
bezpieczników, należy odkręcić śruby A
rys. 177 i zdjąć pokrywę B.
Numery określające element
elektryczny odpowiadający każdemu
bezpiecznikowi widoczne są z tyłu
pokrywy.
Po wymianie bezpiecznika należy
upewnić się o prawidłowym zamknięciu
pokrywy B skrzynki bezpieczników.177
A0K0525
F10
F87F85
F86
F19
F09
F21 F88
F20
178
A0K0231
209

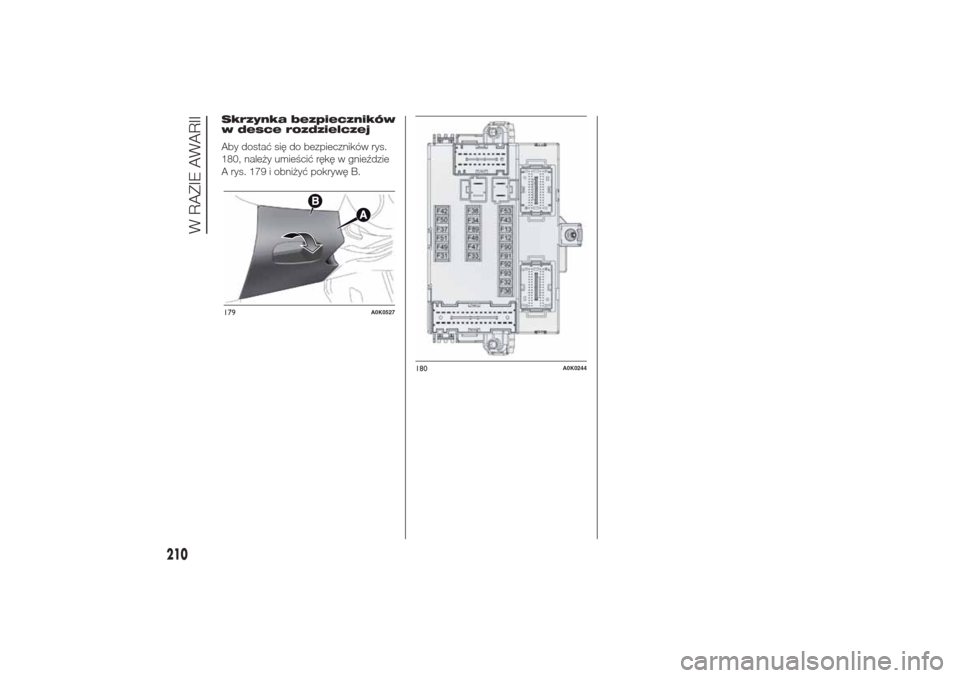

Skrzynka bezpieczników
w desce rozdzielczej
Aby dostać się do bezpieczników rys.
180, należy umieścić rękę w gnieździe
A rys. 179 i obniżyć pokrywę B.179
A0K0527
180
A0K0244
210
W RAZIE AWARII

Skrzynka bezpieczników w
bagażniku

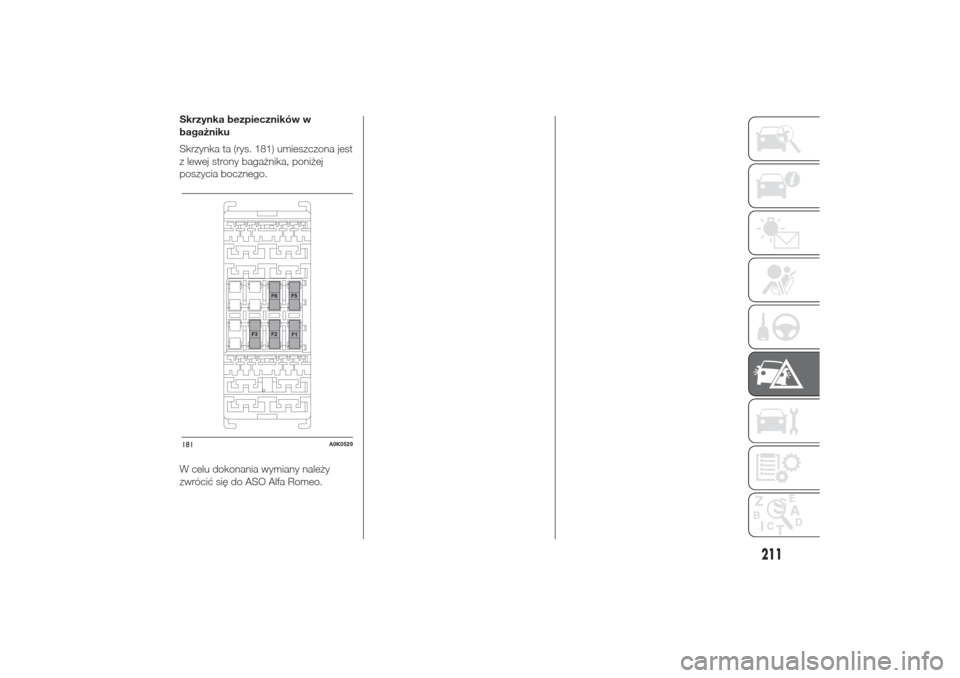

Skrzynka ta (rys. 181) umieszczona jest
z lewej strony bagażnika, poniżej
poszycia bocznego.
W celu dokonania wymiany należy
zwrócić się do ASO Alfa Romeo.181
A0K0529
211

SKRZYNKA BEZPIECZNIKÓW W KOMORZE SILNIKA
rys. 178ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPERZasilanie pompy spryskiwaczy reflektorów F09 30
Sygnał dźwiękowy F10 15
Sprężarka klimatyzacji F19 7,5
Ogrzewana szyba tylna F20 30
Pompa paliwaF21 15
Zapalniczka/gniazdko prądowe F85 15
Gniazdko prądowe 12V w bagażniku F86 15
Czujnik IBS stanu naładowania akumulatora dla systemu Start&Stop F87 5
Podgrzewanie lusterek zewnętrznych F88 7,5
212
W RAZIE AWARII

SKRZYNKA BEZPIECZNIKÓW W DESCE ROZDZIELCZEJ
rys. 180ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPERŚwiatło drogowe prawe F91 7,5
Światło drogowe lewe F90 7,5
Światło mijania prawe (wersje z reflektorami halogenowymi) F12 7,5
Światło mijania lewe (wersje z reflektorami halogenowymi) F13 7,5
Światło mijania prawe (wersje z reflektorami typu Bi-Xenon) F12 15
Światło mijania lewe (wersje z reflektorami typu Bi-Xenon) F13 15
Światło przeciwmgłowe przednie prawe F93 7,5
Przednie przeciwmgłowe przednie lewe F92 7,5
Oświetlenie bagażnika/Lampa dodatkowa w daszku przeciwsłonecznym/Lampa
w schowku/Lampa sufitowa przednia i tylnaF32 10
Odbiorniki różneF31 5
Podnośnik szyby elektryczny tylny (strona lewa) F33 20
Podnośnik szyby elektryczny tylny (strona prawa) F34 20
+30F36 10
Odbiorniki różneF37 7,5
Zamek centralnyF38 20
Zasilanie Komputera pokładowego F42 5
Pompa dwukierunkowa spryskiwaczy szyb F43 20
Elektryczny podnośnik szyby przedni (strona kierowcy) F47 20
213

ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPERElektryczny podnośnik szyby przedni (strona pasażera) F48 20
Odbiorniki różneF49 5
Odbiorniki różneF50 7,5
Odbiorniki różneF51 5
+30F53 7,5
214
W RAZIE AWARII

SKRZYNKA BEZPIECZNIKÓW W BAGAŻNIKU
rys. 181ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPERPrzesuwanie siedzenia przedniego po stronie lewej F1 15
Przesuwanie siedzenia przedniego po stronie prawej F2 15
Dach otwierany elektrycznie F3 15
Ogrzewanie siedzeń przednich F5 15
Wzmacniacz BOSE + Subwoofer F6 20
OSTRZEŻENIE
29) Nie należy zastępować nigdy bezpiecznika drutem lub innym materiałem przewodzącym.
30) W razie potrzeby umycia komory silnika należy zwracać uwagę, aby nie kierować bezpośrednio dyszy rozpylającej
wodę na skrzynkę bezpieczników w komorze silnika i w pobliże silniczków spryskiwaczy szyby przedniej.
UWAGA
130) W razie ponownego przepalenia się bezpiecznika, należy zwrócić się do ASO Alfa Romeo.
131) W żadnym wypadku nie należy zamieniać bezpiecznika na inny o wyższej wartości prądowej;
NIEBEZPIECZEŃSTWO POŻARU.
132) W razie interwencji bezpiecznika głównego (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) należy zwrócić się do ASO Alfa
Romeo.
215

133) Przed wymianą bezpiecznika należy upewnić się, czy kluczyk wyjęty jest z wyłącznika zapłonu i czy zgaszone są
i/lub wyłączone wszystkie odbiorniki elektryczne.
134) Jeżeli interweniuje bezpiecznik główny zabezpieczający systemy bezpieczeństwa (system poduszek powietrznych,
układ hamulcowy), systemy zespołu napędowego (system silnika, system skrzyni biegów) lub system układu
kierowniczego, należy zwrócić się do ASO Alfa Romeo.
216
