Page 21 of 288
3) Mindig húzzuk ki az indítókulcsot,
amikor kiszállunk a járműből, hogy
megelőzzük a kezelőszervek
felügyelet nélküli működtetését.
Ne feledjük el behúzni a kéziféket.
Ha a gépkocsi emelkedőn parkol,
kapcsoljuk 1. fokozatba, míg lejtőn
parkolás esetén hátramenetbe.
Soha ne hagyjunk gyermekeket a
gépkocsiban felügyelet nélkül.
4) Szigorúan tilos minden utólagos, a
kormányszerkezetet vagy a
kormányoszlopot érintő
beavatkozás, átalakítás (pl.
lopásgátló berendezés
beszerelése), mert ez súlyosan
veszélyezteti a gépkocsi
menetbiztonságát és a honosítási
követelményeknek való
megfelelést, ezen túlmenően a
garancia elvesztését is
eredményezi.
5) Soha ne húzzuk ki a
gyújtáskulcsot a gépkocsi
mozgása közben. A kormányzár az
első kormánymozdulatra,
automatikusan reteszeli a
kormánykereket. Ugyanez
vonatkozik a gépkocsi
vontatásának esetére is.ÜLÉSEK
ELSŐ ÜLÉSEK
Hosszirányú állítás
Emeljük meg a kart A ábra 12, és toljuk
az ülést előre vagy hátra: helyes
vezetési testhelyzetben a karunkat a
kormánykerék kerületén tartjuk.
6) 7)
Magasság beállítása
(egyes változatoknál/piacokon)
Mozdítsuk a kart B ábra 12 felfelé vagy
lefelé a kívánt magasság eléréséig.
FIGYELMEZTETÉS A beállítást a
vezetőülésben ülve végezzük.
A háttámla
dőlésszögének
beállítása
A gombot C ábra 12 forgassuk a kívánt
pozíció eléréséig.
8)
Elektromos ülésfűtés
(egyes változatoknál/piacokon)
MAR állásba fordított indítókulcs mellett
nyomjuk meg a gombot A ábra 13 a
funkció be- vagy kikapcsolásához.
A funkció bekapcsolt állapotát a
kapcsolóba épített LED felgyulladása
jelzi.
Deréktámasz
elektromos beállítása
(egyes változatoknál/piacokon)
MAR állásba fordított indítókulcs mellett
nyomjuk meg a gombot B ábra 13 a
funkció be- vagy kikapcsolásához.
12A0K0366
17
Page 22 of 288

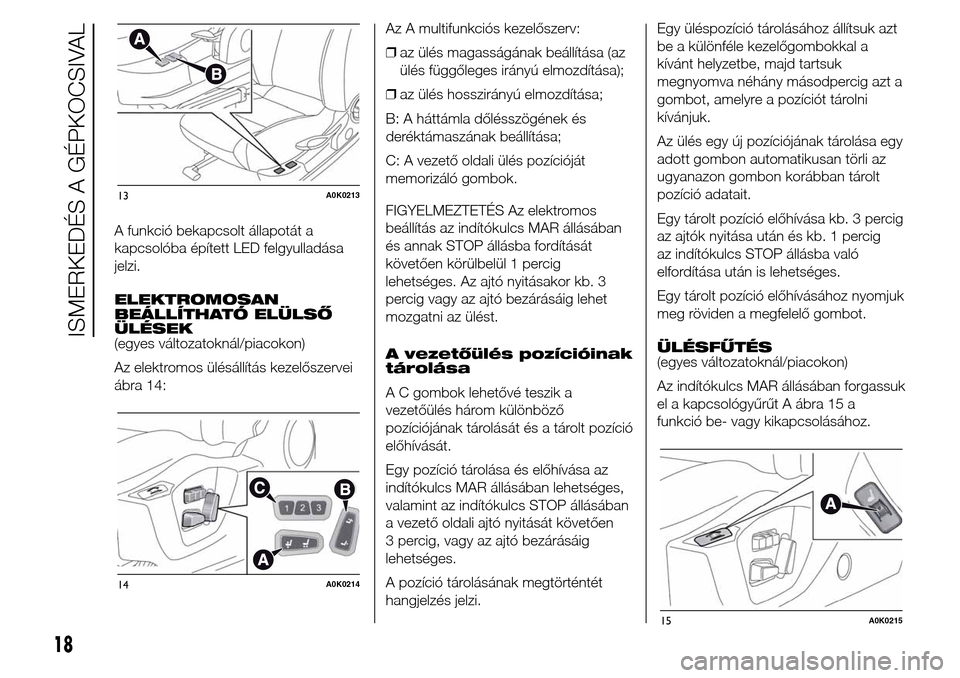

A funkció bekapcsolt állapotát a
kapcsolóba épített LED felgyulladása
jelzi.
ELEKTROMOSAN
BEÁLLÍTHATÓ ELÜLSŐ
ÜLÉSEK
(egyes változatoknál/piacokon)
Az elektromos ülésállítás kezelőszervei
ábra 14:Az A multifunkciós kezelőszerv:
❒az ülés magasságának beállítása (az
ülés függőleges irányú elmozdítása);
❒az ülés hosszirányú elmozdítása;
B: A háttámla dőlésszögének és
deréktámaszának beállítása;
C: A vezető oldali ülés pozícióját
memorizáló gombok.
FIGYELMEZTETÉS Az elektromos
beállítás az indítókulcs MAR állásában
és annak STOP állásba fordítását
követően körülbelül 1 percig
lehetséges. Az ajtó nyitásakor kb. 3
percig vagy az ajtó bezárásáig lehet
mozgatni az ülést.
A vezetőülés pozícióinak
tárolása
A C gombok lehetővé teszik a
vezetőülés három különböző
pozíciójának tárolását és a tárolt pozíció
előhívását.
Egy pozíció tárolása és előhívása az
indítókulcs MAR állásában lehetséges,
valamint az indítókulcs STOP állásában
a vezető oldali ajtó nyitását követően
3 percig, vagy az ajtó bezárásáig
lehetséges.
A pozíció tárolásának megtörténtét
hangjelzés jelzi.Egy üléspozíció tárolásához állítsuk azt
be a különféle kezelőgombokkal a
kívánt helyzetbe, majd tartsuk
megnyomva néhány másodpercig azt a
gombot, amelyre a pozíciót tárolni
kívánjuk.
Az ülés egy új pozíciójának tárolása egy
adott gombon automatikusan törli az
ugyanazon gombon korábban tárolt
pozíció adatait.
Egy tárolt pozíció előhívása kb. 3 percig
az ajtók nyitása után és kb. 1 percig
az indítókulcs STOP állásba való
elfordítása után is lehetséges.
Egy tárolt pozíció előhívásához nyomjuk
meg röviden a megfelelő gombot.
ÜLÉSFŰTÉS
(egyes változatoknál/piacokon)
Az indítókulcs MAR állásában forgassuk
el a kapcsológyűrűt A ábra 15 a
funkció be- vagy kikapcsolásához.
13A0K0213
14A0K0214
15A0K0215
18
ISMERKEDÉS A GÉPKOCSIVAL
Page 23 of 288
Az ülésfűtés 3 különböző erősségi
fokozatra állítható (0 = az ülésfűtés
kikapcsolva).
FIGYELMEZTETÉS
6) A beállításokat kizárólag a
gépkocsi álló helyzetében szabad
elvégezni.
7) A kar elengedése után mindig
győződjünk meg az ülés biztos
reteszelődéséről úgy, hogy
megpróbáljuk kissé előre-hátra
mozgatni az ülést. Nem megfelelő
reteszelődés esetén az ülés menet
közben hirtelen elmozdulhat, és
a vezető elveszítheti a gépkocsi
feletti uralmát.
8) Az övfeszítő akkor biztosítja a
leghatékonyabb védelmet, ha
egyenesen, hátunkat a
háttámlának támasztva ülünk, és
a heveder szorosan simul a
mellkasra és a medencére.
FEJTÁMLÁK
ELSŐ
Magasságuk állítható, és
automatikusan a kívánt helyzetben
reteszelődnek.
A magassági beállítást az alábbiak
szerint végezzük:
9)
❒állítás felfelé: húzzuk felfelé a fejtámlát
a rögzülést jelző kattanásig;
❒állítás lefelé: nyomjuk meg az A ábra
16 gombot, és toljuk lefelé a
fejtámlát.
A fejtámlák eltávolításához az alábbiak
szerint járjunk el:
❒emeljük fel a fejtámlát a maximális
magasságig;
❒nyomjuk meg a gombokat A és B
ábra 16, majd felfelé húzzuk ki a
fejtámlákat.“Anti-Whiplash”
szerkezet (ostorcsapás
elleni védelem)
A fejtámlák „Anti-Whiplash” szerkezettel
rendelkeznek, amelyek képesek a fej
és a fejtámla közötti távolság
csökkentésére hátulról érkező ütközés
esetén, csökkentve az úgynevezett
„ostorcsapás” okozta sérüléseket.
A fejtámla mozgása a háttámlára a
felsőtest vagy kéz által kifejtett
nyomással ellenőrizhető: ez a
viselkedés a rendszer tulajdonsága, és
nem szabad rendellenes működésként
értelmezni.
HÁTSÓ
A hátsó üléseknél két, magasságban
állítható fejtámla található (a beállítást az
előző rész ismerteti).
Egyes változatoknál középső fejtámla is
található a hátsó üléseknél.
A fejtámlák eltávolításához az alábbiak
szerint járjunk el:
❒emeljük fel a fejtámlát a maximális
magasságig;
16A0K0624
19
❒nyomjuk meg a gombokat A és B
ábra 17, majd felfelé húzzuk ki a
fejtámlákat.
Page 24 of 288

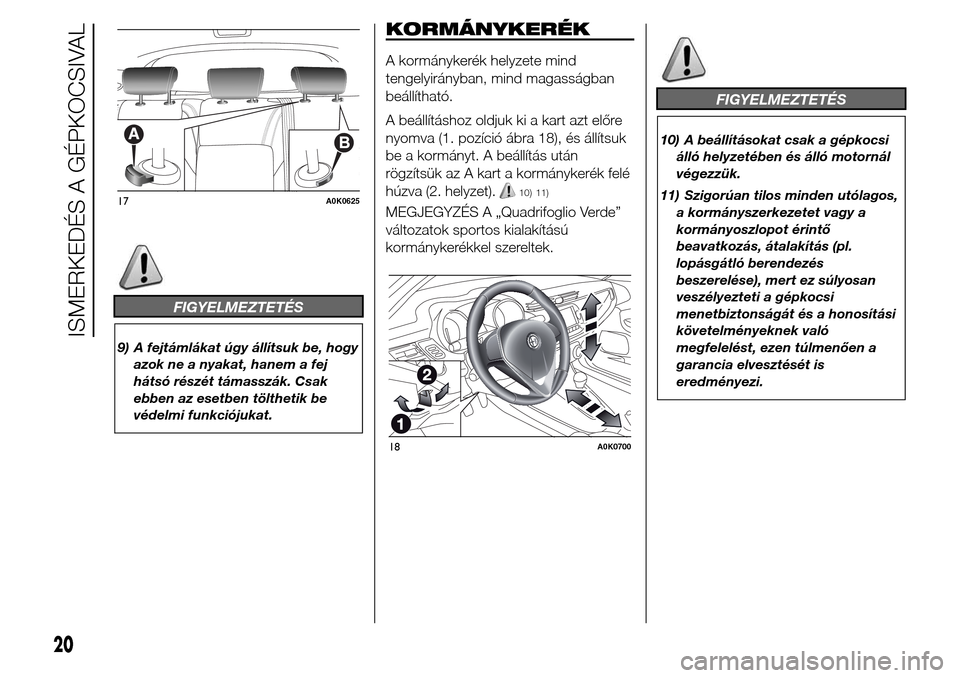

FIGYELMEZTETÉS
9) A fejtámlákat úgy állítsuk be, hogy
azok ne a nyakat, hanem a fej
hátsó részét támasszák. Csak
ebben az esetben tölthetik be
védelmi funkciójukat.
KORMÁNYKERÉK
A kormánykerék helyzete mind
tengelyirányban, mind magasságban
beállítható.
A beállításhoz oldjuk ki a kart azt előre
nyomva (1. pozíció ábra 18), és állítsuk
be a kormányt. A beállítás után
rögzítsük az A kart a kormánykerék felé
húzva (2. helyzet).
10) 11)
MEGJEGYZÉS A „Quadrifoglio Verde”
változatok sportos kialakítású
kormánykerékkel szereltek.
FIGYELMEZTETÉS
10) A beállításokat csak a gépkocsi
álló helyzetében és álló motornál
végezzük.
11) Szigorúan tilos minden utólagos,
a kormányszerkezetet vagy a
kormányoszlopot érintő
beavatkozás, átalakítás (pl.
lopásgátló berendezés
beszerelése), mert ez súlyosan
veszélyezteti a gépkocsi
menetbiztonságát és a honosítási
követelményeknek való
megfelelést, ezen túlmenően a
garancia elvesztését is
eredményezi.
17A0K0625
18A0K0700
20
ISMERKEDÉS A GÉPKOCSIVAL
Page 25 of 288

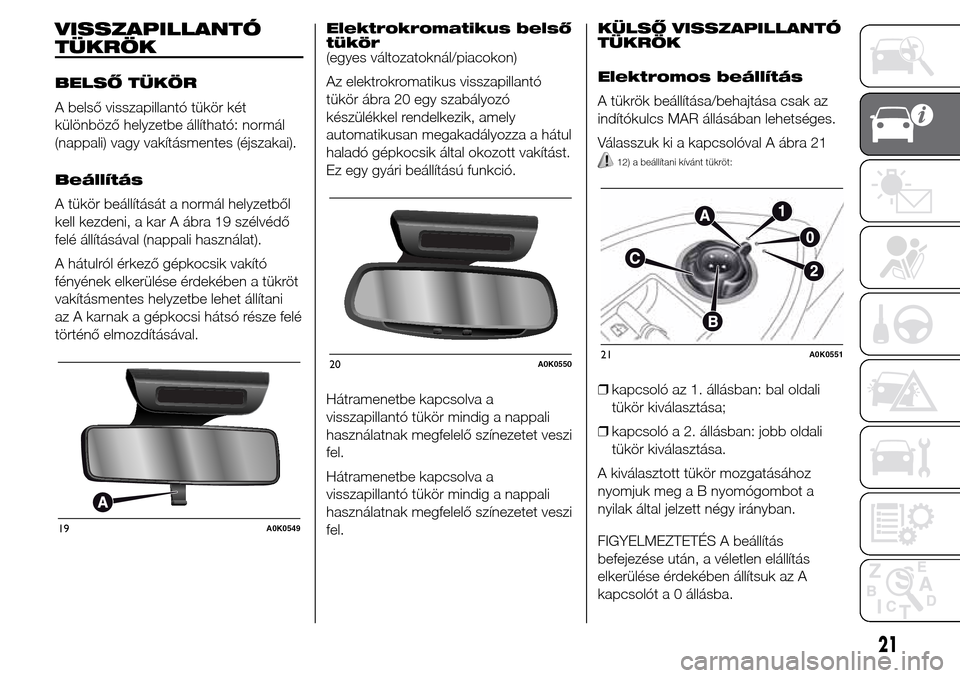

VISSZAPILLANTÓ
TÜKRÖK
BELSŐ TÜKÖR
A belső visszapillantó tükör két
különböző helyzetbe állítható: normál
(nappali) vagy vakításmentes (éjszakai).
Beállítás
A tükör beállítását a normál helyzetből
kell kezdeni, a kar A ábra 19 szélvédő
felé állításával (nappali használat).
A hátulról érkező gépkocsik vakító
fényének elkerülése érdekében a tükröt
vakításmentes helyzetbe lehet állítani
az A karnak a gépkocsi hátsó része felé
történő elmozdításával.Elektrokromatikus belső
tükör
(egyes változatoknál/piacokon)
Az elektrokromatikus visszapillantó
tükör ábra 20 egy szabályozó
készülékkel rendelkezik, amely
automatikusan megakadályozza a hátul
haladó gépkocsik által okozott vakítást.
Ez egy gyári beállítású funkció.
Hátramenetbe kapcsolva a
visszapillantó tükör mindig a nappali
használatnak megfelelő színezetet veszi
fel.
Hátramenetbe kapcsolva a
visszapillantó tükör mindig a nappali
használatnak megfelelő színezetet veszi
fel.KÜLSŐ VISSZAPILLANTÓ
TÜKRÖK
Elektromos beállítás
A tükrök beállítása/behajtása csak az
indítókulcs MAR állásában lehetséges.
Válasszuk ki a kapcsolóval A ábra 21
12) a beállítani kívánt tükröt:
❒kapcsoló az 1. állásban: bal oldali
tükör kiválasztása;
❒kapcsoló a 2. állásban: jobb oldali
tükör kiválasztása.
A kiválasztott tükör mozgatásához
nyomjuk meg a B nyomógombot a
nyilak által jelzett négy irányban.
FIGYELMEZTETÉS A beállítás
befejezése után, a véletlen elállítás
elkerülése érdekében állítsuk az A
kapcsolót a 0 állásba.
19A0K0549
20A0K055021A0K0551
21
Page 26 of 288
A tükör elektromos
behajtása
(egyes változatoknál/piacokon)
A tükrök behajtásához nyomjuk meg a
gombot C ábra 21. Nyomjuk meg ismét
a gombot a tükrök haladási helyzetbe
állításához.
A tükör kézi behajtása
Szükség esetén a tükröket behajthatjuk
az 1. pozícióból a 2. pozícióba ábra
22.
FIGYELMEZTETÉS Menet közben a
tükröket mindig az 1-es pozícióban kell
tartani.
FIGYELMEZTETÉS
12) Mivel a vezető oldali
visszapillantó tükör felülete
domború, a benne látható tárgyak
távolabbinak látszanak, mint
ahogy a valóságban vannak.
LÉGKONDICIONÁLÁS
OLDALSÓ
LEVEGŐNYÍLÁSOK
A ábra 23 - Állítható és irányítható
oldalsó levegőnyílások:
❒a B szerkezet segítségével irányítsuk
a levegőnyílást a kívánt helyzetbe;
❒a C kerék balra történő elforgatásával
állítsuk be a levegőmennyiséget.
D - Oldalsó, fix helyzetű levegőnyílás.
KÖZÉPSŐ
LEVEGŐNYÍLÁSOK
A szerkezet A ábra 24 segítségével
irányítsuk a levegőnyílásokat a kívánt
helyzetbe.
A B kerék lefelé történő elforgatásával
állítsuk be a levegőmennyiséget.
22A0K0552
23A0K0603
22
ISMERKEDÉS A GÉPKOCSIVAL
Page 27 of 288

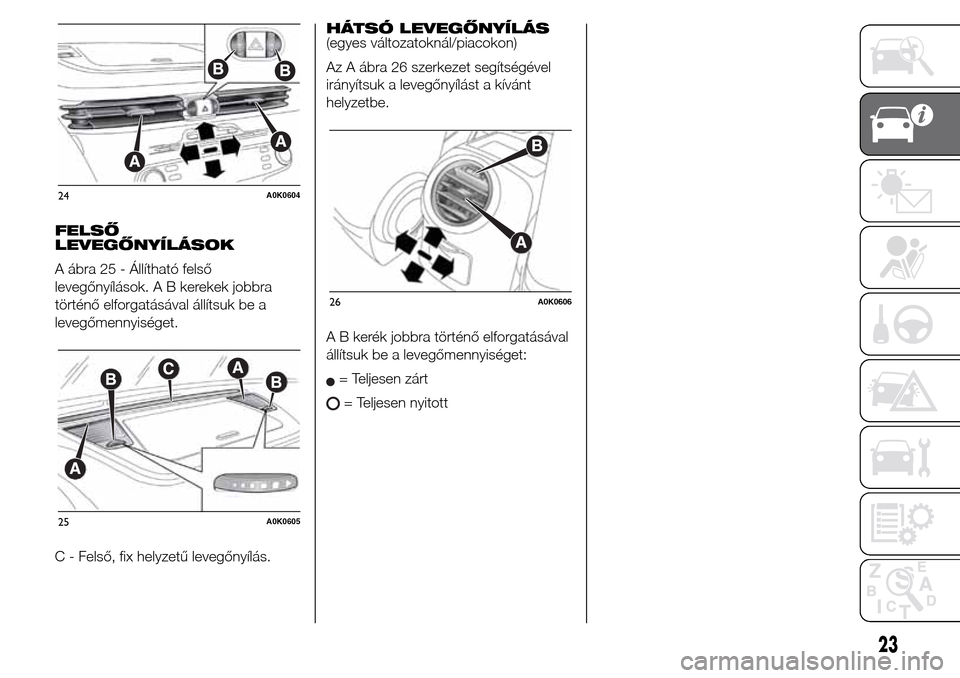

FELSŐ
LEVEGŐNYÍLÁSOK
A ábra 25 - Állítható felső
levegőnyílások. A B kerekek jobbra
történő elforgatásával állítsuk be a
levegőmennyiséget.
C - Felső, fix helyzetű levegőnyílás.HÁTSÓ LEVEGŐNYÍLÁS
(egyes változatoknál/piacokon)
Az A ábra 26 szerkezet segítségével
irányítsuk a levegőnyílást a kívánt
helyzetbe.
A B kerék jobbra történő elforgatásával
állítsuk be a levegőmennyiséget:
= Teljesen zárt
= Teljesen nyitott
24A0K0604
25A0K0605
26A0K0606
23
Page 28 of 288
FŰTÉS ÉS LÉGKONDICIONÁLÁS
LEVEGŐNYÍLÁSOK
1. Felső, fix helyzetű levegőnyílás – 2. Felső, fix helyzetű levegőnyílások – 3. Oldalsó, fix levegőnyílások – 4. Oldalsó, beállítható levegőnyílások–5.
Középső, beállítható levegőnyílások – 6. Alsó levegőnyílások a hátsó ülések lábteréhez – 7. Beállítható levegőnyílások a hátsó ülésekhez (egyes
változatoknál/piacokon) – 8. Alsó levegőnyílások az első ülésekhez
27A0K0602
24
ISMERKEDÉS A GÉPKOCSIVAL
Page 29 of 288

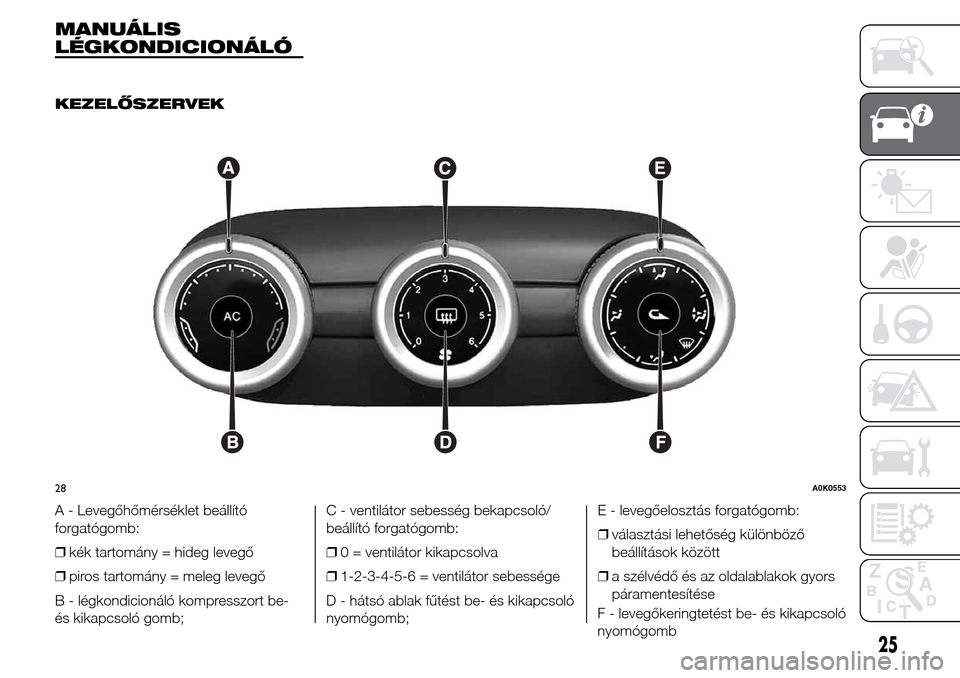

MANUÁLIS
LÉGKONDICIONÁLÓ
.
KEZELŐSZERVEK
A - Levegőhőmérséklet beállító
forgatógomb:
❒kék tartomány = hideg levegő
❒piros tartomány = meleg levegő
B - légkondicionáló kompresszort be-
és kikapcsoló gomb;C - ventilátor sebesség bekapcsoló/
beállító forgatógomb:
❒0 = ventilátor kikapcsolva
❒1-2-3-4-5-6 = ventilátor sebessége
D - hátsó ablak fűtést be- és kikapcsoló
nyomógomb;E - levegőelosztás forgatógomb:
❒választási lehetőség különböző
beállítások között
❒a szélvédő és az oldalablakok gyors
páramentesítése
28A0K0553
25
F - levegőkeringtetést be- és kikapcsoló
nyomógomb
Page 30 of 288
LÉGKONDICIONÁLÁS
(hűtés)
A hűtés érdekében az alábbiak szerint
járjunk el:
❒az A gombot forgassuk a kék
mezőbe;
❒nyomjuk meg az F gombot a belső
levegő keringtetés bekapcsolásához
(a gomb körüli LED világít);
❒forgassuk az E gombot a
szimbólumra;
❒nyomjuk meg a B gombot a
légkondicionáló bekapcsolásához, és
forgassuk a C gombot legalább az
1. fokozatra (1. sebesség); a
gyorsabb eredmény érdekében
viszont forgassuk a C gombot a 6.
fokozatra (ventilátor maximális
sebessége).
Hűtés beállítása
A következők szerint járjunk el:
❒az A gombot forgassuk jobbra a
hőmérséklet növelése érdekében;
❒nyomjuk meg az F gombot a belső
levegő keringtetés kikapcsolásához
(a gomb körüli LED nem világít);
❒a C gombot forgassuk el a ventilátor
sebesség csökkentéséhez.AZ UTASTÉR FŰTÉSE
A gyors felmelegítés érdekében az
alábbiakat végezzük el:
❒az A gombot forgassuk a piros
mezőbe;
❒nyomjuk meg az F gombot a belső
levegő keringtetés bekapcsolásához;
❒forgassuk az E gombot a
szimbólumra;
❒a C gombot forgassuk a 6. fokozatra
(ventilátor maximális sebessége).
Ezt követőn a kezelőszervekkel állítsuk
be a kívánt kényelmi feltételeknek
megfelelő állapotot, és a párásodás
megelőzése érdekében nyomjuk meg
az F gombot a belső levegő keringtetés
kikapcsolásához (a gomb körüli LED
nem világít).
FIGYELMEZTETÉS Hideg motornál
néhány perc szükséges a gyors felfűtés
eléréséhez.AUTOMATIKUS PÁRA- ÉS
JÉGMENTESÍTÉS
(MAX-DEF funkció)
Ez a funkció a következő egységeknél
bekapcsolja az automatikus pára- és
jégmentesítés funkciót: elülső ablakok
(szélvédő és oldalablakok), fűtött
fúvókák, fűtött külső visszapillantó
tükrök.
A funkció bekapcsolásához állítsuk az E
forgatógombot ajellel jelölt
„Defrosting” (jégmentesítés)
szimbólumra.
A manuális légkondicionáló
automatikusan az alábbi konfigurációra
vált:
❒a jégmentesítés szimbólum
piros
színűről narancssárga színűre változik
(annak jelzésére, hogy a funkció
bekapcsolt állapotú);
❒a hátsó ablak fűtése (és a járműben
jelen lévő valamennyi jégmentesítő
berendezés) bekapcsolt állapotú lesz.
A funkció bekapcsolt állapotát a
gomb
körüli világító LED jelzi;
❒a levegőmennyiség a maximális
sebességre áll (6);
❒ha a levegőkeringtetés zárva van,
kinyílik (a gombja körüli LED kialszik);
❒a levegőkeverés a „legmelegebb”
értékre áll;
26
ISMERKEDÉS A GÉPKOCSIVAL
