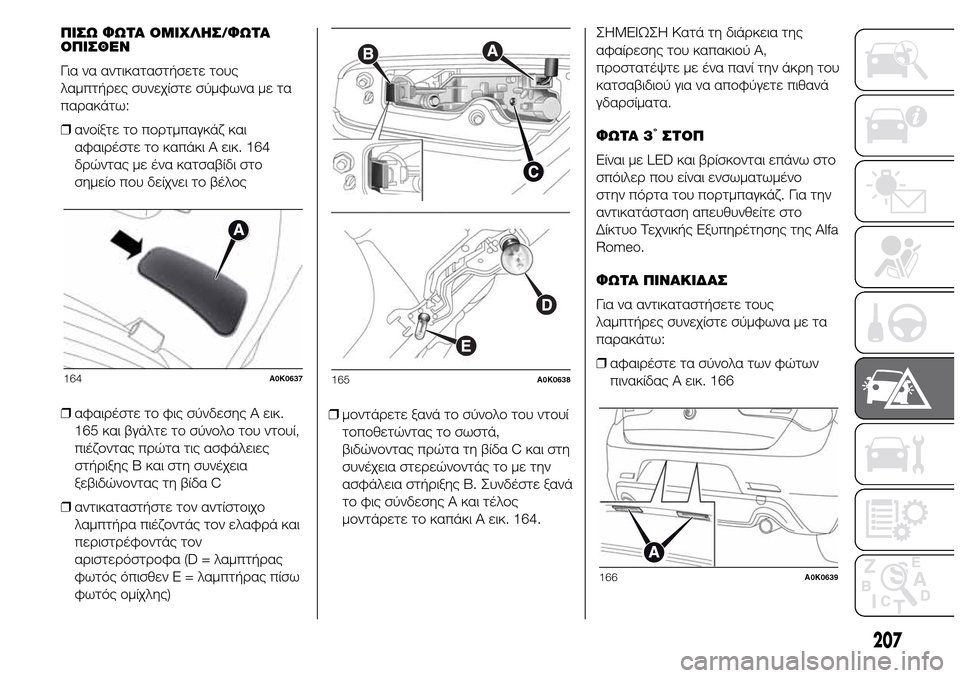

ΠΙΣΩ ΦΩΤΑ ΟΜΙΧΛΗΣ/ΦΩΤΑ
ΟΠΙΣΘΕΝ
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωνα με τα
παρακάτω:
❒ανοίξτε το πορτμπαγκάζ και
αφαιρέστε το καπάκι A εικ. 164
δρώντας με ένα κατσαβίδι στο
σημείο που δείχνει το βέλος
❒αφαιρέστε το φις σύνδεσης A εικ.
165 και βγάλτε το σύνολο του ντουί,
πιέζοντας πρώτα τις ασφάλειες
στήριξης Β και στη συνέχεια
ξεβιδώνοντας τη βίδα C
❒αντικαταστήστε τον αντίστοιχο
λαμπτήρα πιέζοντάς τον ελαφρά και
περιστρέφοντάς τον
αριστερόστροφα (D = λαμπτήρας
φωτός όπισθενE=λαμπτήρας πίσω
φωτός ομίχλης)❒μοντάρετε ξανά το σύνολο του ντουί
τοποθετώντας το σωστά,
βιδώνοντας πρώτα τη βίδα C και στη
συνέχεια στερεώνοντάς το με την
ασφάλεια στήριξης Β. Συνδέστε ξανά
το φις σύνδεσης A και τέλος
μοντάρετε το καπάκι A εικ. 164.ΣHMEIΩΣH Κατά τη διάρκεια της
αφαίρεσης του καπακιού A,
προστατέψτε με ένα πανί την άκρη του
κατσαβιδιού για να αποφύγετε πιθανά
γδαρσίματα.
ΦΩΤΑ 3
°ΣΤΟΠ
Είναι με LED και βρίσκονται επάνω στο
σπόιλερ που είναι ενσωματωμένο
στην πόρτα του πορτμπαγκάζ. Για την
αντικατάσταση απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της Alfa
Romeo.
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωνα με τα
παρακάτω:
❒αφαιρέστε τα σύνολα των φώτων
πινακίδας A εικ. 166
164A0K0637165A0K0638
166A0K0639
207

❒γυρίστε δεξιόστροφα το ντουί B εικ.
167, βγάλτε το λαμπτήρα C και
αντικαταστήστε τον.ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΕΣΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ
ΜΠΡΟΣΤΙΝΗ ΠΛΑΦΟΝΙΕΡΑ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒αφαιρέστε την πλαφονιέρα A εικ.
168 πιέζοντας στα σημεία που
δείχνουν τα βέλη
❒ξεβιδώστε τις βάσεις B εικ. 169 των
λαμπτήρων και βγάλτε τους
τραβώντας τους προς τα έξω και στη
συνέχεια αντικαταστήστε τους
λαμπτήρες C
❒τοποθετήστε σωστά τους νέους
λαμπτήρες στις αντίστοιχες βάσεις B
❒στερεώστε την πλαφονιέρα A εικ.
168 στη θέση της και βεβαιωθείτε ότι
έχει ασφαλίσει.ΟΠΙΣΘΙΑ ΠΛΑΦΟΝΙΕΡΑ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒αφαιρέστε την πλαφονιέρα A εικ.
170 πιέζοντας στα σημεία που
δείχνουν τα βέλη
167A0K0640
168A0K0806
169A0K0807
170A0K0643
208
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

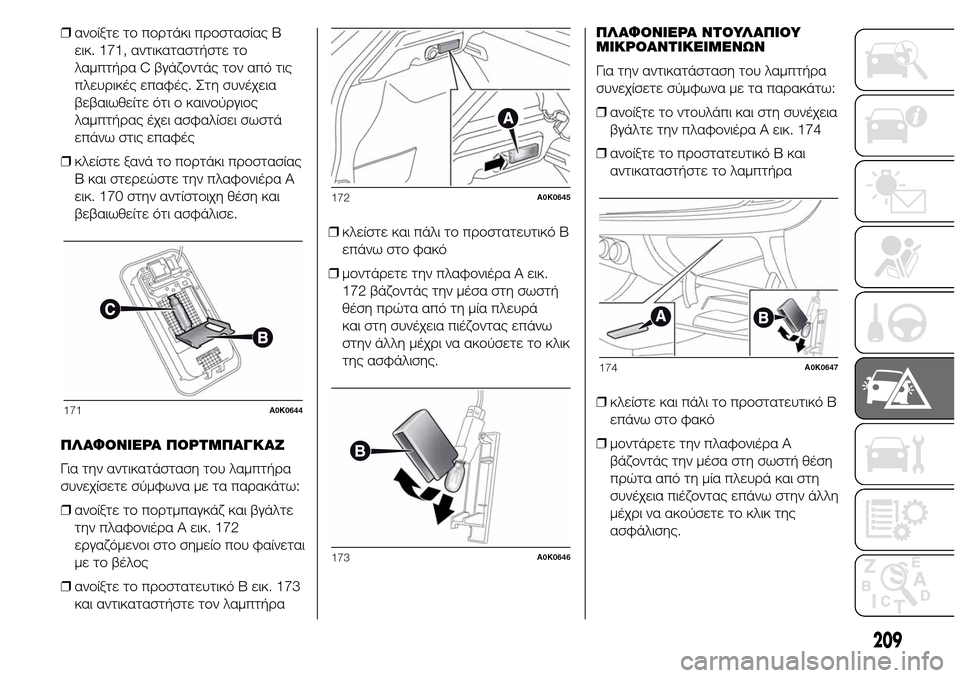

❒ανοίξτε το πορτάκι προστασίας B
εικ. 171, αντικαταστήστε το
λαμπτήρα C βγάζοντάς τον από τις
πλευρικές επαφές. Στη συνέχεια
βεβαιωθείτε ότι ο καινούργιος
λαμπτήρας έχει ασφαλίσει σωστά
επάνω στις επαφές
❒κλείστε ξανά το πορτάκι προστασίας
B και στερεώστε την πλαφονιέρα A
εικ. 170 στην αντίστοιχη θέση και
βεβαιωθείτε ότι ασφάλισε.
ΠΛΑΦΟΝΙΕΡΑ ΠΟΡΤΜΠΑΓΚΑΖ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒ανοίξτε το πορτμπαγκάζ και βγάλτε
την πλαφονιέρα A εικ. 172
εργαζόμενοι στο σημείο που φαίνεται
με το βέλος
❒ανοίξτε το προστατευτικό B εικ. 173
και αντικαταστήστε τον λαμπτήρα❒κλείστε και πάλι το προστατευτικό B
επάνω στο φακό
❒μοντάρετε την πλαφονιέρα A εικ.
172 βάζοντάς την μέσα στη σωστή
θέση πρώτα από τη μία πλευρά
και στη συνέχεια πιέζοντας επάνω
στην άλλη μέχρι να ακούσετε το κλικ
της ασφάλισης.ΠΛΑΦΟΝΙΕΡΑ ΝΤΟΥΛΑΠΙΟΥ
ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΩΝ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒ανοίξτε το ντουλάπι και στη συνέχεια
βγάλτε την πλαφονιέρα A εικ. 174
❒ανοίξτε το προστατευτικό B και
αντικαταστήστε το λαμπτήρα
❒κλείστε και πάλι το προστατευτικό B
επάνω στο φακό
❒μοντάρετε την πλαφονιέρα A
βάζοντάς την μέσα στη σωστή θέση
πρώτα από τη μία πλευρά και στη
συνέχεια πιέζοντας επάνω στην άλλη
μέχρι να ακούσετε το κλικ της
ασφάλισης.
171A0K0644
172A0K0645
173A0K0646
174A0K0647
209

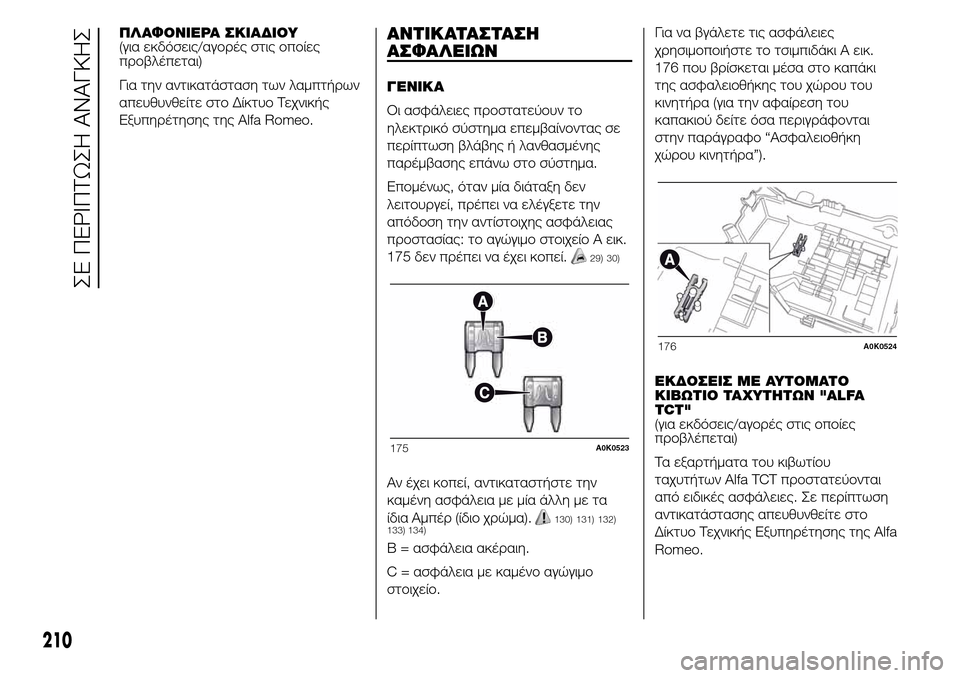

ΠΛΑΦΟΝΙΕΡΑ ΣΚΙΑΔΙΟΥ
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για την αντικατάσταση των λαμπτήρων
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Alfa Romeo.ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
Οι ασφάλειες προστατεύουν το
ηλεκτρικό σύστημα επεμβαίνοντας σε
περίπτωση βλάβης ή λανθασμένης
παρέμβασης επάνω στο σύστημα.
Επομένως, όταν μία διάταξη δεν
λειτουργεί, πρέπει να ελέγξετε την
απόδοση την αντίστοιχης ασφάλειας
προστασίας: το αγώγιμο στοιχείο A εικ.
175 δεν πρέπει να έχει κοπεί.
29) 30)
Αν έχει κοπεί, αντικαταστήστε την
καμένη ασφάλεια με μία άλλη με τα
ίδια Αμπέρ (ίδιο χρώμα).
130) 131) 132)
133) 134)
B = ασφάλεια ακέραιη.
C = ασφάλεια με καμένο αγώγιμο
στοιχείο.Για να βγάλετε τις ασφάλειες
χρησιμοποιήστε το τσιμπιδάκι A εικ.
176 που βρίσκεται μέσα στο καπάκι
της ασφαλειοθήκης του χώρου του
κινητήρα (για την αφαίρεση του
καπακιού δείτε όσα περιγράφονται
στην παράγραφο “Ασφαλειοθήκη
χώρου κινητήρα”).
ΕΚΔΟΣΕΙΣ ΜΕ ΑΥΤΟΜΑΤΟ
ΚΙΒΩΤΙΟ ΤΑΧΥΤΗΤΩΝ "ALFA
TCT"
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Τα εξαρτήματα του κιβωτίου
ταχυτήτων Alfa TCT προστατεύονται
από ειδικές ασφάλειες. Σε περίπτωση
αντικατάστασης απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της Alfa
Romeo.
175A0K0523
176A0K0524
210
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες συγκεντρώνονται σε
τρεις ασφαλειοθήκες που βρίσκονται
στο χώρο του κινητήρα, επάνω στο
ταμπλό και μέσα στο πορτμπαγκάζ.
Ασφαλειοθήκη χώρου κινητήρα
Βρίσκεται στο πλάι της μπαταρίας εικ.
178: για να φτάσετε στις ασφάλειες
ξεβιδώστε τις βίδες A εικ. 177 και
αφαιρέστε το καπάκι B.Ο αριθμός αναγνώρισης του
ηλεκτρικού εξαρτήματος που
αντιστοιχεί σε κάθε μία ασφάλεια
βρίσκεται πίσω από το καπάκι.
Αφού αντικατασταθεί μία ασφάλεια
βεβαιωθείτε ότι έχετε κλείσει καλά το
κάλυμμα Β της ασφαλειοθήκης.
177A0K0525
F10
F87F85
F86
F19
F09
F21 F88
F20
178A0K0231
211

Ασφαλειοθήκη ταμπλό οργάνων
Για να φτάσετε στις ασφάλειες εικ. 180
βάλτε το ένα χέρι μέσα στη βάση A
εικ. 179 και κατεβάστε το πορτάκι B.
179A0K0527
180A0K0244
212
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

Ασφαλειοθήκη πορτμπαγκάζ
Η ασφαλειοθήκη (εικ. 181) βρίσκεται
στην αριστερή πλευρά του
πορτμπαγκάζ κάτω από την πλευρική
επένδυση.
Για να τις φτάσετε απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της Alfa
Romeo.
181A0K0529
213

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑ
εικ. 178
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Τροφοδοσία αντλίας πλυσίματος προβολέων F09 30
ΚόρναF10 15
Συμπιεστής συστήματος κλιματισμού F19 7,5
Πίσω θερμαινόμενο τζάμι F20 30
Αντλία καυσίμουF21 15
Αναπτήρας/πρίζα ρεύματος F85 15
Πρίζα ρεύματος 12V μέσα στο πορτμπαγκάζ F86 15
Αισθητήρας IBS κατάστασης φόρτισης μπαταρίας για το σύστημα Start&Stop F87 5
Αντιστάσεις ξεπαγώματος εξωτερικών καθρεφτών F88 7,5
214
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ
εικ. 180
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Δεξιό φως μεγάλης σκάλας F91 7,5
Αριστερό φως μεγάλης σκάλας F90 7,5
Δεξιό φως μεσαίας σκάλας (εκδόσεις με προβολείς αλογόνου) F12 7,5
Αριστερό φως μεσαίας σκάλας (εκδόσεις με προβολείς αλογόνου) F13 7,5
Δεξιό φως μεσαίας σκάλας (εκδόσεις με προβολείς Bi-Xenon) F12 15
Αριστερό φως μεσαίας σκάλας (εκδόσεις με προβολείς Bi-Xenon) F13 15
Δεξιός προβολέας ομίχλης F93 7,5
Φως ομίχλης αριστερά F92 7,5
Πλαφονιέρα πορτμπαγκάζ/Πλαφονιέρα σκιαδίων/Πλαφονιέρα ντουλαπιού
ταμπλό/Εμπρός και πίσω πλαφονιέραF32 10
Διάφορες λειτουργίες F31 5
Πίσω ηλεκτρικό παράθυρο (αριστερή πλευρά) F33 20
Πίσω ηλεκτρικό παράθυρο (δεξιά πλευρά) F34 20
+30F36 10
Διάφορες λειτουργίες F37 7,5
Κεντρικό κλείδωμα F38 20
Τροφοδοσία του Body Computer F42 5
Αντλία διπλής κατεύθυνσης για πλύσιμο παρμπρίζ F43 20
Εμπρός ηλεκτρικό παράθυρο (στην πλευρά του οδηγού) F47 20
215

ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Εμπρός ηλεκτρικό παράθυρο (στην πλευρά του συνοδηγού) F48 20
Διάφορες λειτουργίες F49 5
Διάφορες λειτουργίες F50 7,5
Διάφορες λειτουργίες F51 5
+30F53 7,5
