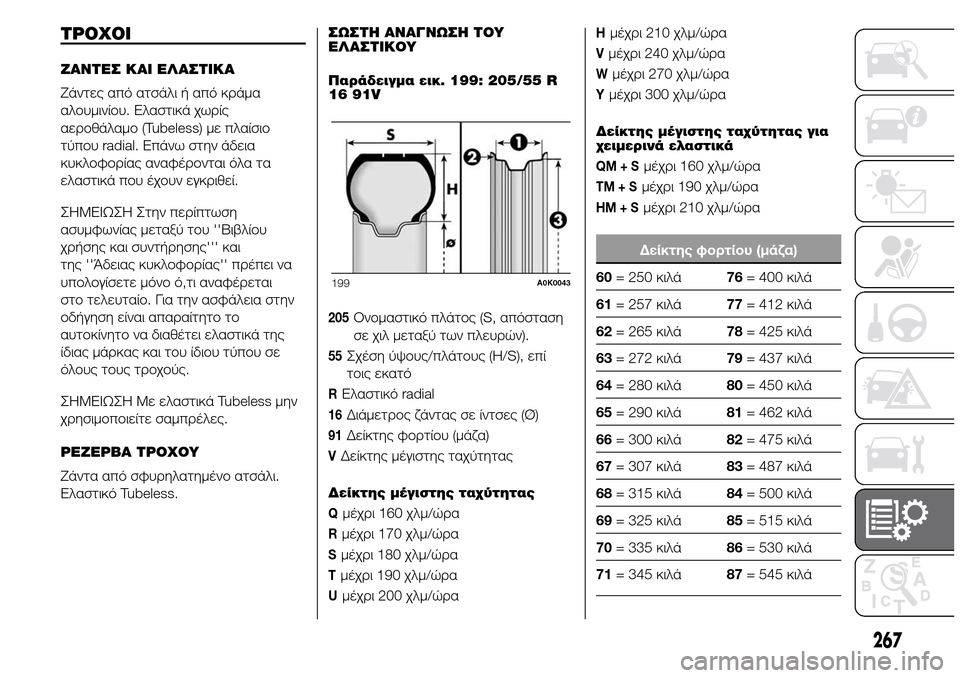

ΤΡΟΧΟΙ
ΖΑΝΤΕΣ ΚΑΙ ΕΛΑΣΤΙΚΑ
Ζάντες από ατσάλι ή από κράμα
αλουμινίου. Ελαστικά χωρίς
αεροθάλαμο (Tubeless) με πλαίσιο
τύπου radial. Επάνω στην άδεια
κυκλοφορίας αναφέρονται όλα τα
ελαστικά που έχουν εγκριθεί.
ΣHMEIΩΣH Στην περίπτωση
ασυμφωνίας μεταξύ του ''Βιβλίου
χρήσης και συντήρησης''' και
της ''Άδειας κυκλοφορίας'' πρέπει να
υπολογίσετε μόνο ό,τι αναφέρεται
στο τελευταίο. Για την ασφάλεια στην
οδήγηση είναι απαραίτητο το
αυτοκίνητο να διαθέτει ελαστικά της
ίδιας μάρκας και του ίδιου τύπου σε
όλους τους τροχούς.
ΣHMEIΩΣH Με ελαστικά Tubeless μην
χρησιμοποιείτε σαμπρέλες.
ΡΕΖΕΡΒΑ ΤΡΟΧΟΥ
Ζάντα από σφυρηλατημένο ατσάλι.
Ελαστικό Tubeless.ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΤΟΥ
ΕΛΑΣΤΙΚΟΥ
Παράδειγμα εικ. 199: 205/55 R
16 91V
205Ονομαστικό πλάτος (S, απόσταση
σε χιλ μεταξύ των πλευρών).
55Σχέση ύψους/πλάτους (H/S), επί
τοις εκατό
RΕλαστικό radial
16Διάμετρος ζάντας σε ίντσες (Ø)
91Δείκτης φορτίου (μάζα)
VΔείκτης μέγιστης ταχύτητας
Δείκτης μέγιστης ταχύτητας
Qμέχρι 160 χλμ/ώρα
Rμέχρι 170 χλμ/ώρα
Sμέχρι 180 χλμ/ώρα
Tμέχρι 190 χλμ/ώρα
Uμέχρι 200 χλμ/ώρα
Hμέχρι 210 χλμ/ώρα
Vμέχρι 240 χλμ/ώρα
Wμέχρι 270 χλμ/ώρα
Yμέχρι 300 χλμ/ώρα
Δείκτης μέγιστης ταχύτητας για
χειμερινά ελαστικά
QM+Sμέχρι 160 χλμ/ώρα
TM+Sμέχρι 190 χλμ/ώρα
HM+Sμέχρι 210 χλμ/ώρα
Δείκτης φορτίου (μάζα)
60= 250 κιλά76= 400 κιλά
61= 257 κιλά77= 412 κιλά
62= 265 κιλά78= 425 κιλά
63= 272 κιλά79= 437 κιλά
64= 280 κιλά80= 450 κιλά
65= 290 κιλά81= 462 κιλά
66= 300 κιλά82= 475 κιλά
67= 307 κιλά83= 487 κιλά
68= 315 κιλά84= 500 κιλά
69= 325 κιλά85= 515 κιλά
70= 335 κιλά86= 530 κιλά
71= 345 κιλά87= 545 κιλά199A0K0043
267

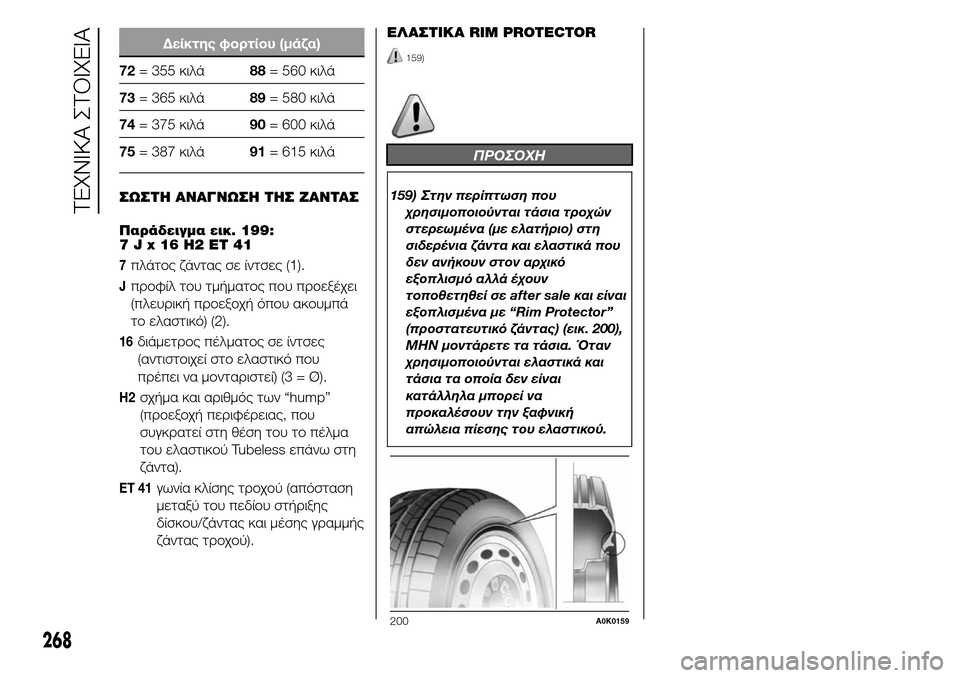

Δείκτης φορτίου (μάζα)
72= 355 κιλά88= 560 κιλά
73= 365 κιλά89= 580 κιλά
74= 375 κιλά90= 600 κιλά
75= 387 κιλά91= 615 κιλά
ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΤΗΣ ΖΑΝΤΑΣ
Παράδειγμα εικ. 199:
7Jx16H2ET41
7πλάτος ζάντας σε ίντσες (1).
Jπροφίλ του τμήματος που προεξέχει
(πλευρική προεξοχή όπου ακουμπά
το ελαστικό) (2).
16διάμετρος πέλματος σε ίντσες
(αντιστοιχεί στο ελαστικό που
πρέπει να μονταριστεί) (3 = Ø).
H2σχήμα και αριθμός των “hump”
(προεξοχή περιφέρειας, που
συγκρατεί στη θέση του το πέλμα
του ελαστικού Tubeless επάνω στη
ζάντα).
ET 41γωνία κλίσης τροχού (απόσταση
μεταξύ του πεδίου στήριξης
δίσκου/ζάντας και μέσης γραμμής
ζάντας τροχού).ΕΛΑΣΤΙΚΑ RIM PROTECTOR
159)
ΠΡΟΣΟΧΗ
159) Στην περίπτωση που
χρησιμοποιούνται τάσια τροχών
στερεωμένα (με ελατήριο) στη
σιδερένια ζάντα και ελαστικά που
δεν ανήκουν στον αρχικό
εξοπλισμό αλλά έχουν
τοποθετηθεί σε after sale και είναι
εξοπλισμένα με “Rim Protector”
(προστατευτικό ζάντας) (εικ. 200),
ΜΗΝ μοντάρετε τα τάσια. Όταν
χρησιμοποιούνται ελαστικά και
τάσια τα οποία δεν είναι
κατάλληλα μπορεί να
προκαλέσουν την ξαφνική
απώλεια πίεσης του ελαστικού.
200A0K0159
268
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

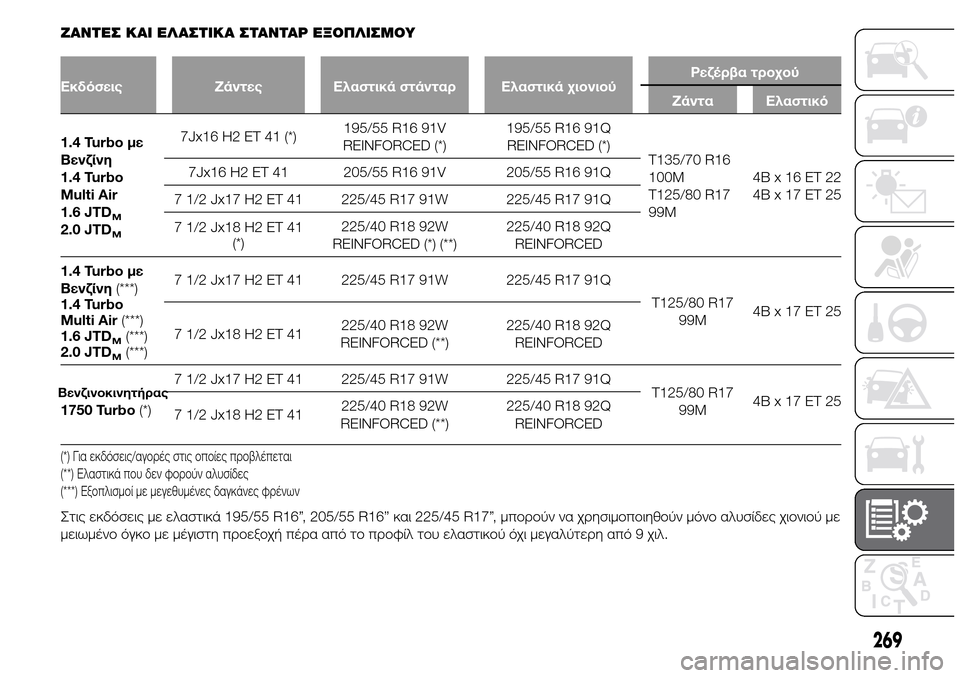

ΖΑΝΤΕΣ ΚΑΙ ΕΛΑΣΤΙΚΑ ΣΤΑΝΤΑΡ ΕΞΟΠΛΙΣΜΟΥ
Εκδόσεις Ζάντες Ελαστικά στάνταρ Ελαστικά χιονιούΡεζέρβα τροχού
Ζάντα Ελαστικό
1.4 Turbo με
Βενζίνη
1.4 Turbo
Multi Air
1.6 JTD
M2.0 JTDM
7Jx16 H2 ET 41 (*)195/55 R16 91V
REINFORCED (*)195/55 R16 91Q
REINFORCED (*)
T135/70 R16
100M
T125/80 R17
99M4Bx16ET22
4Bx17ET25 7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41
(*)225/40 R18 92W
REINFORCED (*) (**)225/40 R18 92Q
REINFORCED
1.4 Turbo με
Βενζίνη(***)
1.4 Turbo
Multi Air(***)
1.6 JTD
M(***)
2.0 JTD
M(***)7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED (**)225/40 R18 92Q
REINFORCED
Βενζινοκινητήρας
1750 Turbo(*)7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED (**)225/40 R18 92Q
REINFORCED
(*) Για εκδόσεις/αγορές στις οποίες προβλέπεται
(**) Ελαστικά που δεν φορούν αλυσίδες
(***) Εξοπλισμοί με μεγεθυμένες δαγκάνες φρένων
Στις εκδόσεις με ελαστικά 195/55 R16”, 205/55 R16” και 225/45 R17”, μπορούν να χρησιμοποιηθούν μόνο αλυσίδες χιονιού με
μειωμένο όγκο με μέγιστη προεξοχή πέρα από το προφίλ του ελαστικού όχι μεγαλύτερη από 9 χιλ.
269

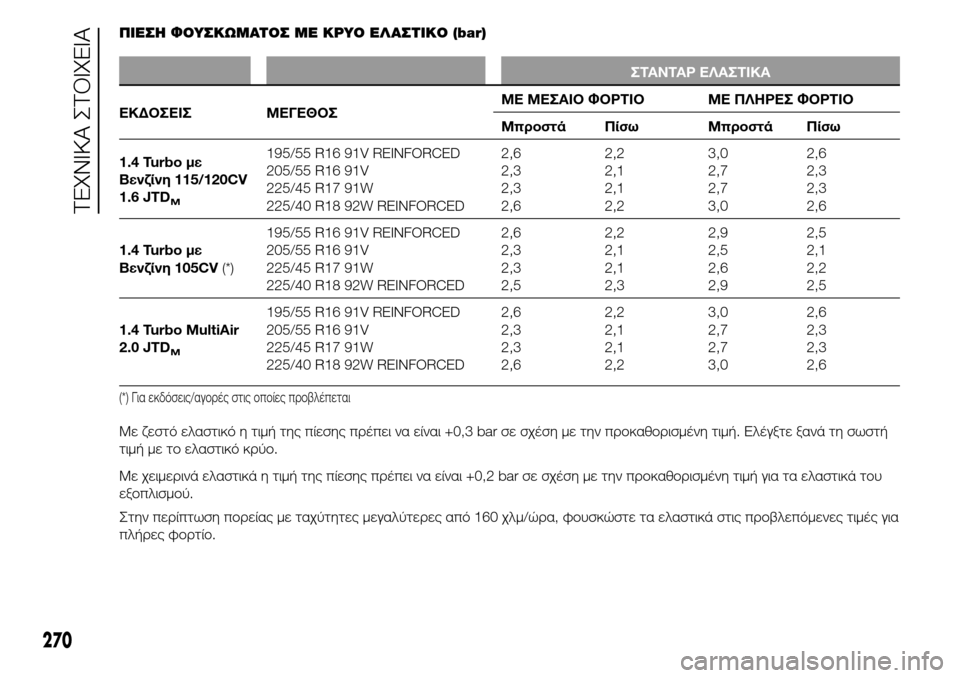

ΠΙΕΣΗ ΦΟΥΣΚΩΜΑΤΟΣ ΜΕ ΚΡΥΟ ΕΛΑΣΤΙΚΟ (bar)
ΣΤΑΝΤΑΡ ΕΛΑΣΤΙΚΑ
ΕΚΔΟΣΕΙΣ ΜΕΓΕΘΟΣΜΕ ΜΕΣΑΙΟ ΦΟΡΤΙΟ ΜΕ ΠΛΗΡΕΣ ΦΟΡΤΙΟ
Μπροστά Πίσω Μπροστά Πίσω
1.4 Turbo με
Βενζίνη 115/120CV
1.6 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1.4 Turbo με
Βενζίνη 105CV(*)195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,52,2
2,1
2,1
2,32,9
2,5
2,6
2,92,5
2,1
2,2
2,5
1.4 Turbo MultiAir
2.0 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
(*) Για εκδόσεις/αγορές στις οποίες προβλέπεται
270
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Με ζεστό ελαστικό η τιμή της πίεσης πρέπει να είναι +0,3 bar σε σχέση με την προκαθορισμένη τιμή. Ελέγξτε ξανά τη σωστή
τιμή με το ελαστικό κρύο.
Με χειμερινά ελαστικά η τιμή της πίεσης πρέπει να είναι +0,2 bar σε σχέση με την προκαθορισμένη τιμή για τα ελαστικά του
εξοπλισμού.
Στην περίπτωση πορείας με ταχύτητες μεγαλύτερες από 160 χλμ/ώρα, φουσκώστε τα ελαστικά στις προβλεπόμενες τιμές για
πλήρες φορτίο.

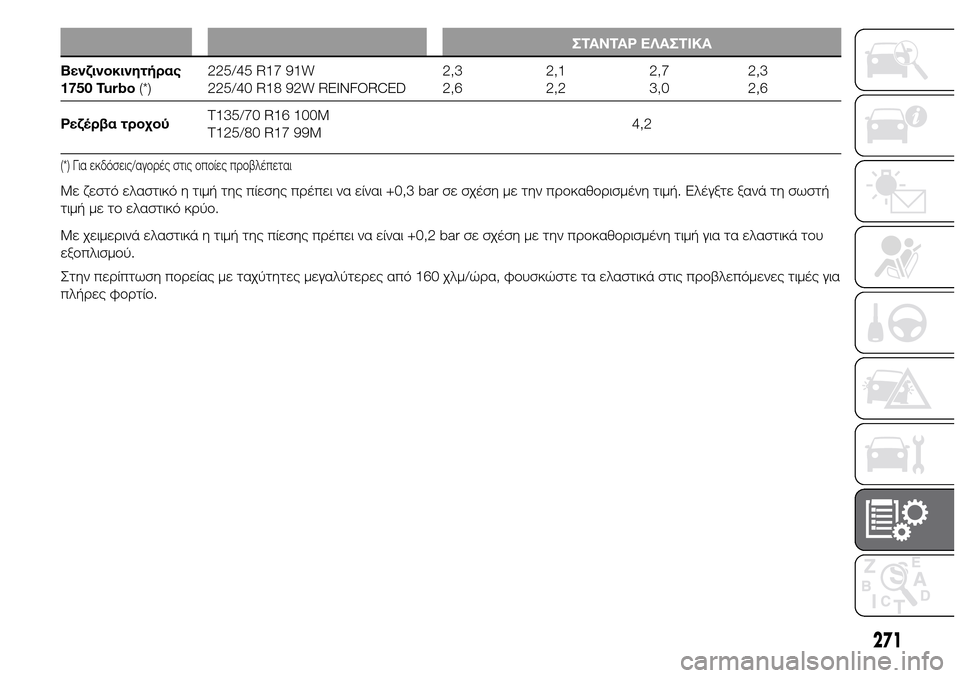

ΣΤΑΝΤΑΡ ΕΛΑΣΤΙΚΑ
Βενζινοκινητήρας
1750 Turbo(*)225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
Ρεζέρβα τροχούT135/70 R16 100M
T125/80 R17 99M4,2
(*) Για εκδόσεις/αγορές στις οποίες προβλέπεται
Με ζεστό ελαστικό η τιμή της πίεσης πρέπει να είναι +0,3 bar σε σχέση με την προκαθορισμένη τιμή. Ελέγξτε ξανά τη σωστή
τιμή με το ελαστικό κρύο.
Με χειμερινά ελαστικά η τιμή της πίεσης πρέπει να είναι +0,2 bar σε σχέση με την προκαθορισμένη τιμή για τα ελαστικά του
εξοπλισμού.
Στην περίπτωση πορείας με ταχύτητες μεγαλύτερες από 160 χλμ/ώρα, φουσκώστε τα ελαστικά στις προβλεπόμενες τιμές για
πλήρες φορτίο.
271

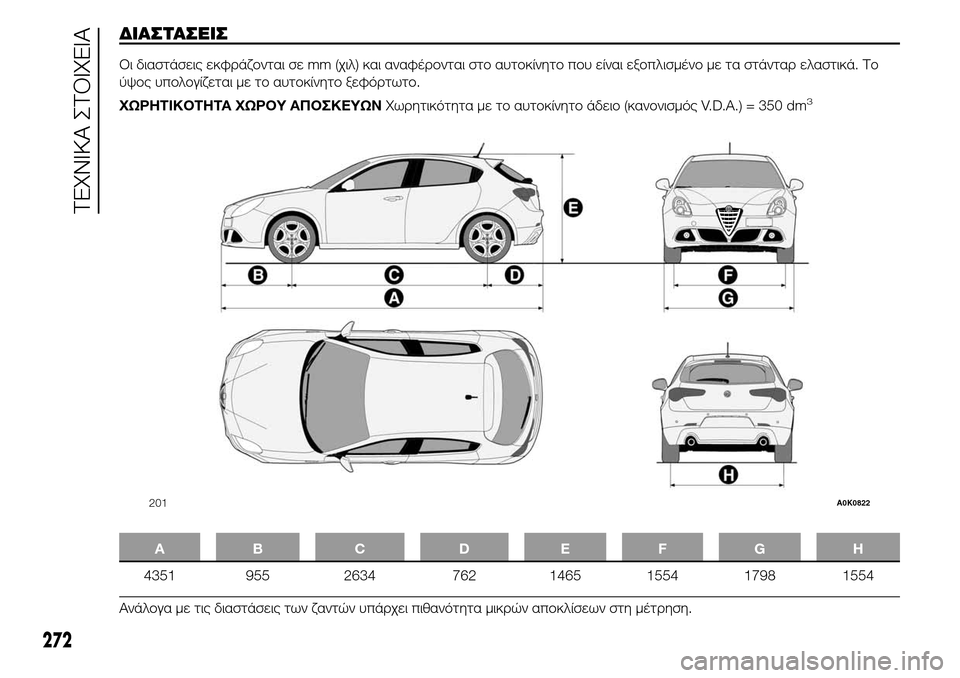

ΔΙΑΣΤΑΣΕΙΣ
Οι διαστάσεις εκφράζονται σε mm (χιλ) και αναφέρονται στο αυτοκίνητο που είναι εξοπλισμένο με τα στάνταρ ελαστικά. Το
ύψος υπολογίζεται με το αυτοκίνητο ξεφόρτωτο.
ΧΩΡΗΤΙΚΟΤΗΤΑ ΧΩΡΟΥ ΑΠΟΣΚΕΥΩΝΧωρητικότητα με το αυτοκίνητο άδειο (κανονισμός V.D.A.) = 350 dm
3
AB C D EFGH
4351 955 2634 762 1465 1554 1798 1554
Ανάλογα με τις διαστάσεις των ζαντών υπάρχει πιθανότητα μικρών αποκλίσεων στη μέτρηση.
201A0K0822
272
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

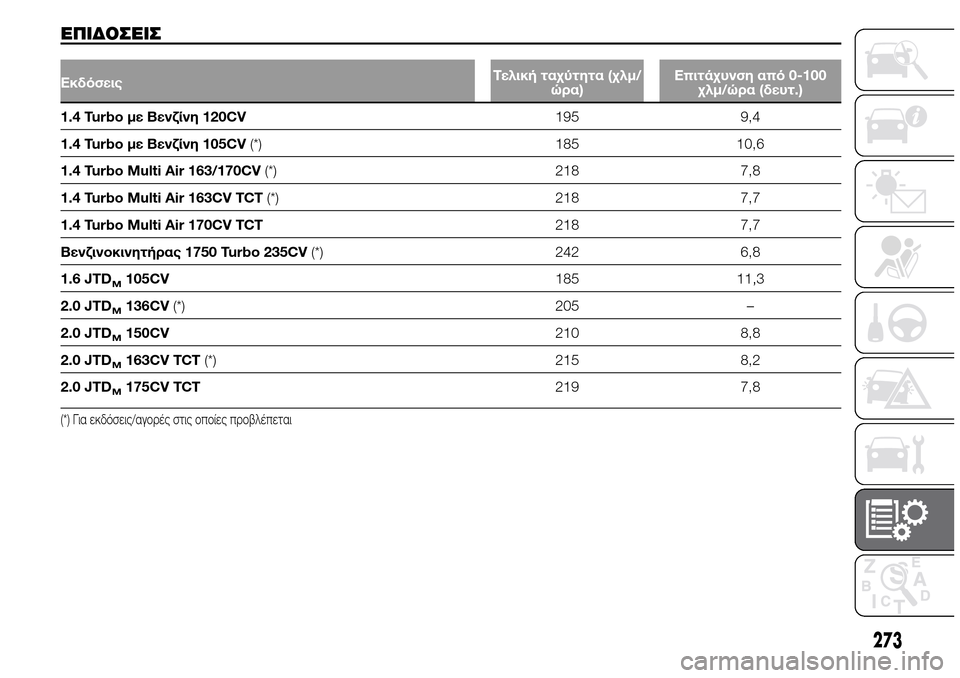

ΕΠΙΔΟΣΕΙΣ
ΕκδόσειςΤελική ταχύτητα (χλμ/
ώρα)Επιτάχυνση από 0-100
χλμ/ώρα (δευτ.)
1.4 Turbo με Βενζίνη 120CV195 9,4
1.4 Turbo με Βενζίνη 105CV(*) 185 10,6
1.4 Turbo Multi Air 163/170CV(*) 218 7,8
1.4 Turbo Multi Air 163CV TCT(*) 218 7,7
1.4 Turbo Multi Air 170CV TCT218 7,7
Βενζινοκινητήρας 1750 Turbo 235CV(*) 242 6,8
1.6 JTD
M105CV185 11,3
2.0 JTD
M136CV(*) 205 –
2.0 JTD
M150CV210 8,8
2.0 JTD
M163CV TCT(*) 215 8,2
2.0 JTD
M175CV TCT219 7,8
(*) Για εκδόσεις/αγορές στις οποίες προβλέπεται
273

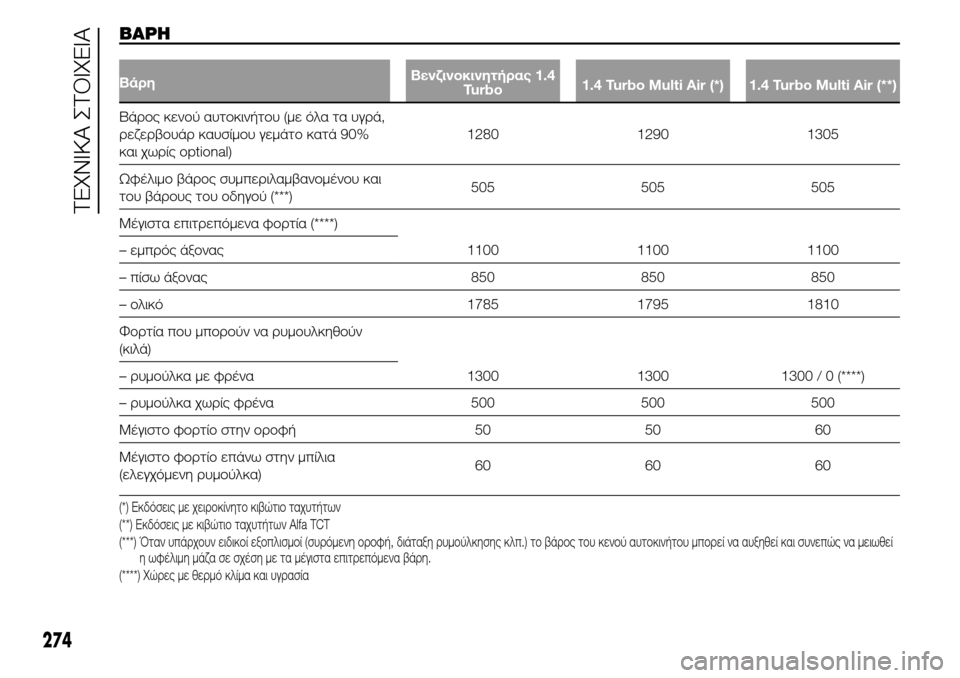

ΒΑΡΗ
ΒάρηΒενζινοκινητήρας 1.4
Turbo1.4 Turbo Multi Air (*) 1.4 Turbo Multi Air (**)
Βάρος κενού αυτοκινήτου (με όλα τα υγρά,
ρεζερβουάρ καυσίμου γεμάτο κατά 90%
και χωρίς optional)1280 1290 1305
Ωφέλιμο βάρος συμπεριλαμβανομένου και
του βάρους του οδηγού (***)505 505 505
Μέγιστα επιτρεπόμενα φορτία (****)
1100 1100 1100 – εμπρός άξονας
– πίσω άξονας 850 850 850
– ολικό 1785 1795 1810
Φορτία που μπορούν να ρυμουλκηθούν
(κιλά)
1300 1300 1300 / 0 (****) – ρυμούλκα με φρένα
– ρυμούλκα χωρίς φρένα 500 500 500
Μέγιστο φορτίο στην οροφή 50 50 60
Μέγιστο φορτίο επάνω στην μπίλια
(ελεγχόμενη ρυμούλκα)60 60 60
(*) Εκδόσεις με χειροκίνητο κιβώτιο ταχυτήτων
(**) Εκδόσεις με κιβώτιο ταχυτήτων Alfa TCT
(***) Όταν υπάρχουν ειδικοί εξοπλισμοί (συρόμενη οροφή, διάταξη ρυμούλκησης κλπ.) το βάρος του κενού αυτοκινήτου μπορεί να αυξηθεί και συνεπώς να μειωθεί
η ωφέλιμη μάζα σε σχέση με τα μέγιστα επιτρεπόμενα βάρη.
(****) Χώρες με θερμό κλίμα και υγρασία
274
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

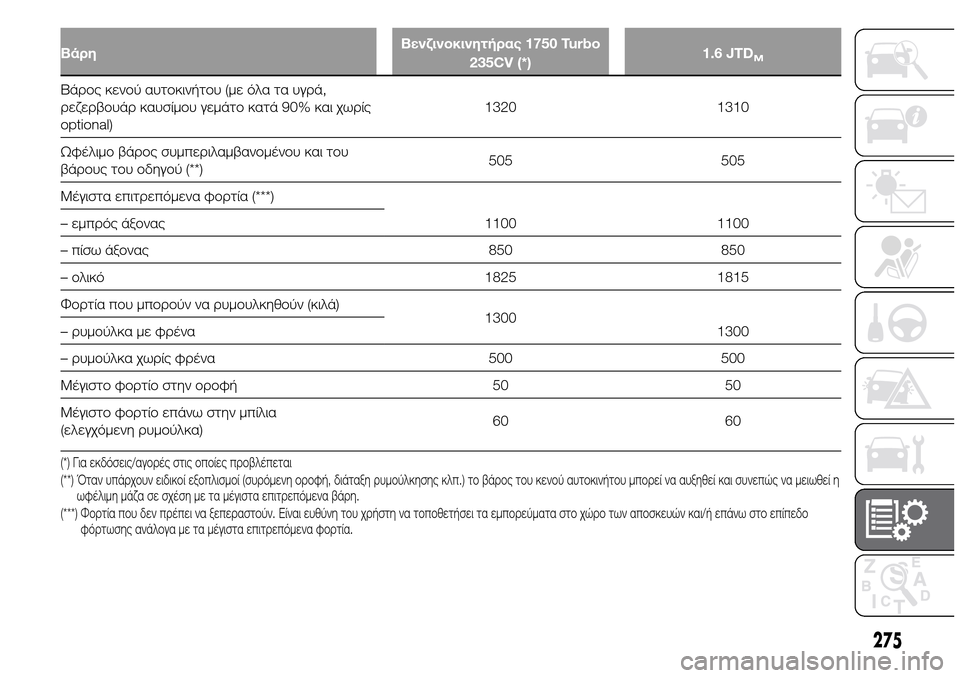

ΒάρηΒενζινοκινητήρας 1750 Turbo
235CV (*)1.6 JTDM
Βάρος κενού αυτοκινήτου (με όλα τα υγρά,
ρεζερβουάρ καυσίμου γεμάτο κατά 90% και χωρίς
optional)1320 1310
Ωφέλιμο βάρος συμπεριλαμβανομένου και του
βάρους του οδηγού (**)505 505
Μέγιστα επιτρεπόμενα φορτία (***)
1100 1100 – εμπρός άξονας
– πίσω άξονας 850 850
– ολικό 1825 1815
Φορτία που μπορούν να ρυμουλκηθούν (κιλά)
1300
1300 – ρυμούλκα με φρένα
– ρυμούλκα χωρίς φρένα 500 500
Μέγιστο φορτίο στην οροφή 50 50
Μέγιστο φορτίο επάνω στην μπίλια
(ελεγχόμενη ρυμούλκα)60 60
(*) Για εκδόσεις/αγορές στις οποίες προβλέπεται
(**) Όταν υπάρχουν ειδικοί εξοπλισμοί (συρόμενη οροφή, διάταξη ρυμούλκησης κλπ.) το βάρος του κενού αυτοκινήτου μπορεί να αυξηθεί και συνεπώς να μειωθεί η
ωφέλιμη μάζα σε σχέση με τα μέγιστα επιτρεπόμενα βάρη.
(***) Φορτία που δεν πρέπει να ξεπεραστούν. Είναι ευθύνη του χρήστη να τοποθετήσει τα εμπορεύματα στο χώρο των αποσκευών και/ή επάνω στο επίπεδο
φόρτωσης ανάλογα με τα μέγιστα επιτρεπόμενα φορτία.
275

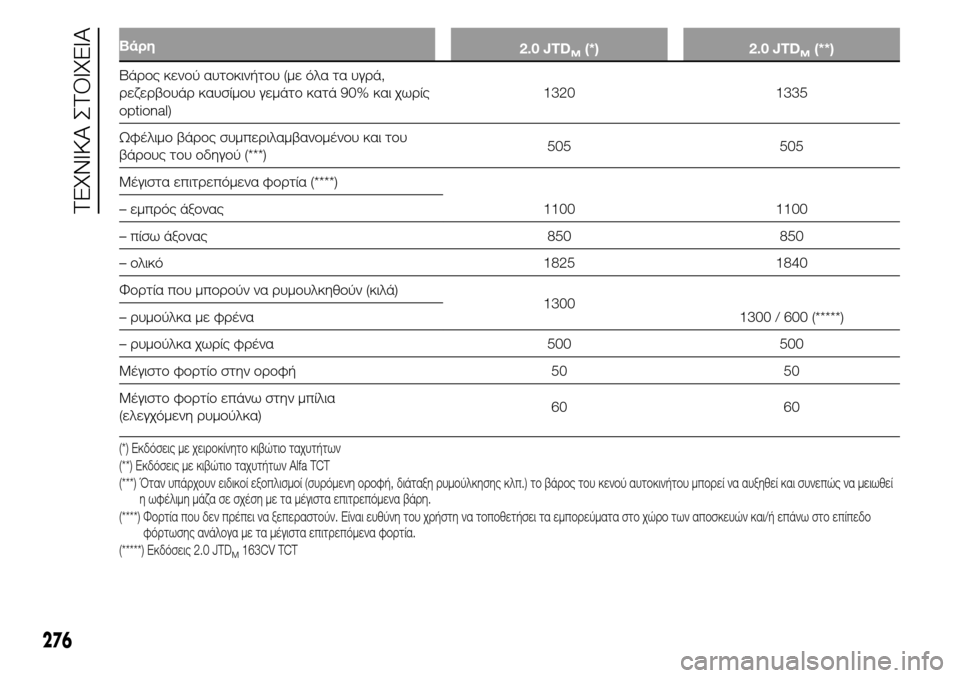

Βάρη
2.0 JTDM(*) 2.0 JTDM(**)
Βάρος κενού αυτοκινήτου (με όλα τα υγρά,
ρεζερβουάρ καυσίμου γεμάτο κατά 90% και χωρίς
optional)1320 1335
Ωφέλιμο βάρος συμπεριλαμβανομένου και του
βάρους του οδηγού (***)505 505
Μέγιστα επιτρεπόμενα φορτία (****)
1100 1100 – εμπρός άξονας
– πίσω άξονας 850 850
– ολικό 1825 1840
Φορτία που μπορούν να ρυμουλκηθούν (κιλά)
1300
1300 / 600 (*****) – ρυμούλκα με φρένα
– ρυμούλκα χωρίς φρένα 500 500
Μέγιστο φορτίο στην οροφή 50 50
Μέγιστο φορτίο επάνω στην μπίλια
(ελεγχόμενη ρυμούλκα)60 60
(*) Εκδόσεις με χειροκίνητο κιβώτιο ταχυτήτων
(**) Εκδόσεις με κιβώτιο ταχυτήτων Alfa TCT
(***) Όταν υπάρχουν ειδικοί εξοπλισμοί (συρόμενη οροφή, διάταξη ρυμούλκησης κλπ.) το βάρος του κενού αυτοκινήτου μπορεί να αυξηθεί και συνεπώς να μειωθεί
η ωφέλιμη μάζα σε σχέση με τα μέγιστα επιτρεπόμενα βάρη.
(****) Φορτία που δεν πρέπει να ξεπεραστούν. Είναι ευθύνη του χρήστη να τοποθετήσει τα εμπορεύματα στο χώρο των αποσκευών και/ή επάνω στο επίπεδο
φόρτωσης ανάλογα με τα μέγιστα επιτρεπόμενα φορτία.
(*****) Εκδόσεις 2.0 JTD
M163CV TCT
