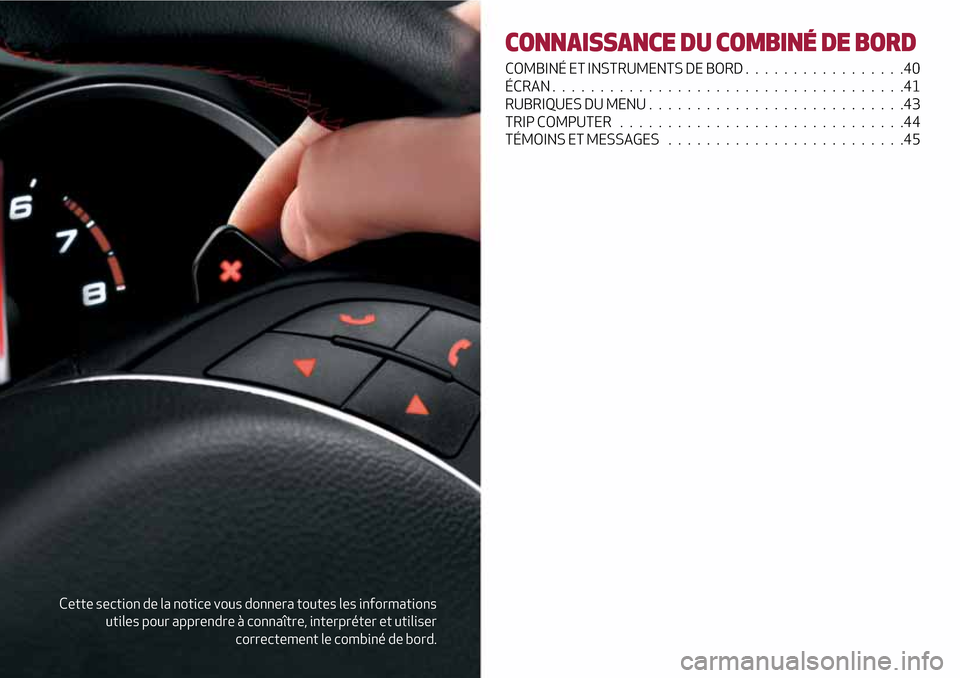

Alfa Romeo Giulietta 2017 Manuel du propriétaire (in French)

Cette section de la notice vous donnera toutes les informations
utiles pour apprendre à connaître, interpréter et utiliser
correctement le combiné de bord.
CONNAISSANCE DU COMBINÉ DE BORD
COMBINÉ ET INSTRUMENTS DE BORD .................40
ÉCRAN.....................................41
RUBRIQUES DU MENU...........................43
TRIP COMPUTER..............................44
TÉMOINS ET MESSAGES.........................45

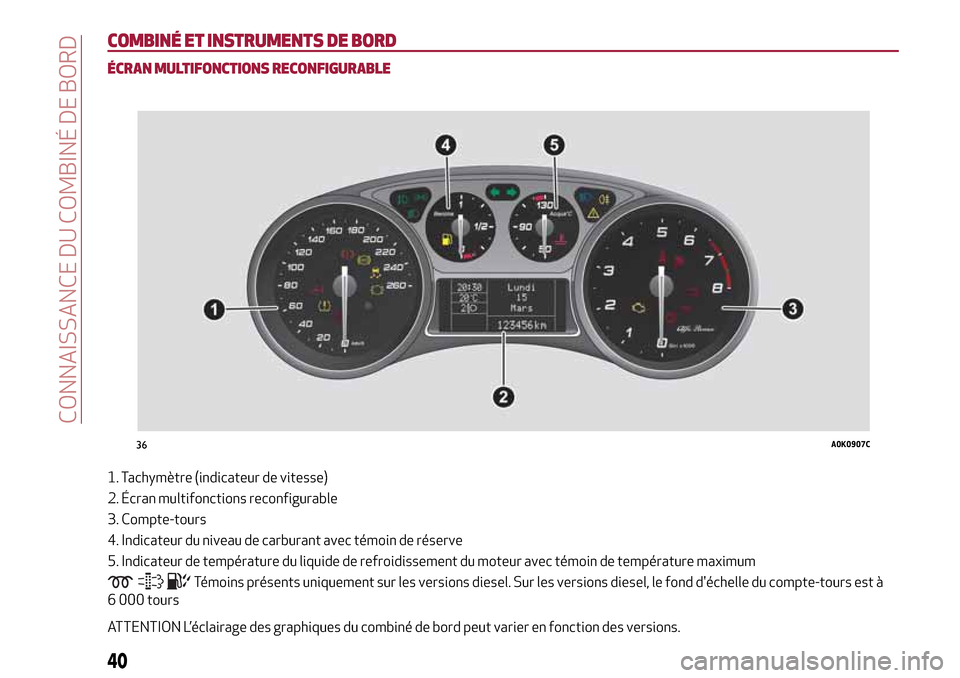

COMBINÉ ET INSTRUMENTS DE BORD
ÉCRAN MULTIFONCTIONS RECONFIGURABLE
1. Tachymètre (indicateur de vitesse)
2. Écran multifonctions reconfigurable
3. Compte-tours
4. Indicateur du niveau de carburant avec témoin de réserve
5. Indicateur de température du liquide de refroidissement du moteur avec témoin de température maximum
Témoins présents uniquement sur les versions diesel. Sur les versions diesel, le fond d'échelle du compte-tours est à
6 000 tours
ATTENTION L’éclairage des graphiques du combiné de bord peut varier en fonction des versions.
36A0K0907C
40
CONNAISSANCE DU COMBINÉ DE BORD

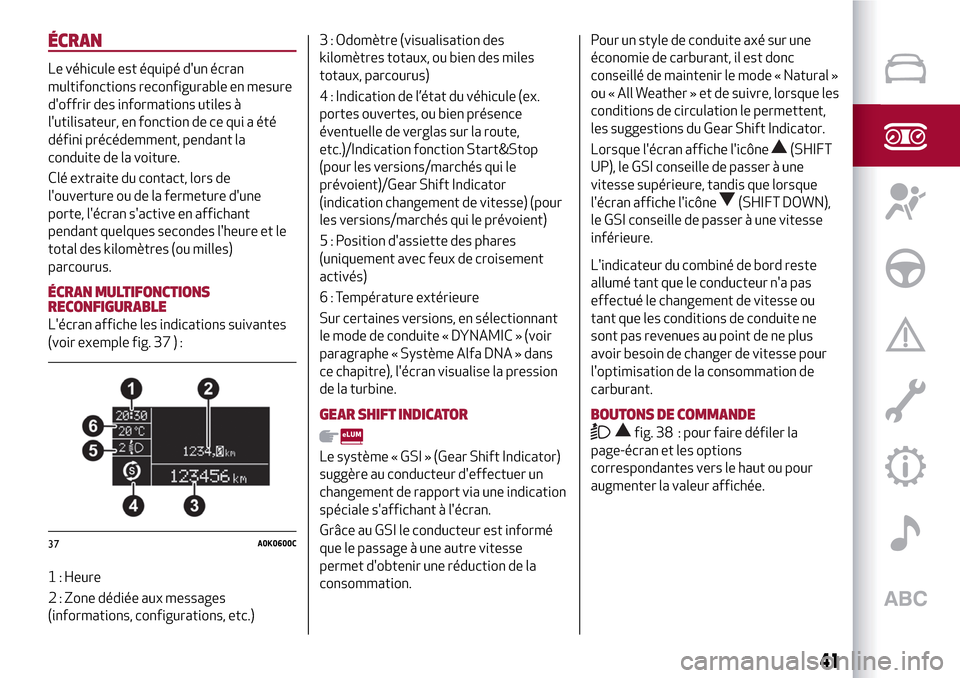

ÉCRAN
Le véhicule est équipé d'un écran
multifonctions reconfigurable en mesure
d'offrir des informations utiles à
l'utilisateur, en fonction de ce qui a été
défini précédemment, pendant la
conduite de la voiture.
Clé extraite du contact, lors de
l'ouverture ou de la fermeture d'une
porte, l'écran s'active en affichant
pendant quelques secondes l'heure et le
total des kilomètres (ou milles)
parcourus.
ÉCRAN MULTIFONCTIONS
RECONFIGURABLE
L'écran affiche les indications suivantes
(voir exemple fig. 37 ) :
1 : Heure
2 : Zone dédiée aux messages
(informations, configurations, etc.)3 : Odomètre (visualisation des
kilomètres totaux, ou bien des miles
totaux, parcourus)
4 : Indication de l’état du véhicule (ex.
portes ouvertes, ou bien présence
éventuelle de verglas sur la route,
etc.)/Indication fonction Start&Stop
(pour les versions/marchés qui le
prévoient)/Gear Shift Indicator
(indication changement de vitesse) (pour
les versions/marchés qui le prévoient)
5 : Position d'assiette des phares
(uniquement avec feux de croisement
activés)
6 : Température extérieure
Sur certaines versions, en sélectionnant
le mode de conduite « DYNAMIC » (voir
paragraphe « Système Alfa DNA » dans
ce chapitre), l'écran visualise la pression
de la turbine.
GEAR SHIFT INDICATOR
Le système « GSI » (Gear Shift Indicator)
suggère au conducteur d'effectuer un
changement de rapport via une indication
spéciale s'affichant à l'écran.
Grâce au GSI le conducteur est informé
que le passage à une autre vitesse
permet d'obtenir une réduction de la
consommation.Pour un style de conduite axé sur une
économie de carburant, il est donc
conseillé de maintenir le mode « Natural »
ou « All Weather » et de suivre, lorsque les
conditions de circulation le permettent,
les suggestions du Gear Shift Indicator.
Lorsque l'écran affiche l'icône
(SHIFT
UP), le GSI conseille de passer à une
vitesse supérieure, tandis que lorsque
l'écran affiche l'icône
(SHIFT DOWN),
le GSI conseille de passer à une vitesse
inférieure.
L'indicateur du combiné de bord reste
allumé tant que le conducteur n'a pas
effectué le changement de vitesse ou
tant que les conditions de conduite ne
sont pas revenues au point de ne plus
avoir besoin de changer de vitesse pour
l'optimisation de la consommation de
carburant.
BOUTONS DE COMMANDE
fig. 38 : pour faire défiler la
page-écran et les options
correspondantes vers le haut ou pour
augmenter la valeur affichée.
37A0K0600C
41

SET/: appuyer brièvement pour
accéder au menu et/ou passer à la
page-écran suivante ou bien valider la
sélection effectuée. Pression prolongée
pour revenir à la page-écran standard.
: pour faire défiler la page-écran
et les différentes options vers le bas ou
pour diminuer la valeur affichée.
ATTENTION Les boutonset
activent des fonctions différentes
selon les situations :
à l'intérieur du menu ils permettent le
défilement vers le haut ou vers le bas ;
pendant les opérations de réglage ils
permettent d'augmenter ou de diminuer.
MENU PRINCIPAL
Le menu est composé d'une série de
rubriques dont la sélection, qui peut se
faire à l'aide des boutons
et
, permet l'accès aux diverses
opérations de sélection et configuration
(réglage) indiquées ci-après.Pour certaines rubriques, un sous-menu
est prévu. Le menu peut être activé en
appuyant brièvement sur le bouton SET/
.
Le menu se compose des rubriques
suivantes :
MENU
ECLAIRAGE
BIP VITESSE
CAPTEUR DE PHARES (pour les
versions/marchés qui le prévoient)
CAPTEUR DE PLUIE (pour les
versions/marchés qui le prévoient)
ACTIVATION TRIP B
RÉGLAGE DE L'HEURE
RÉGLAGE DE LA DATE
PREMIÈRE PAGE (pour les
versions/marchés qui le prévoient)
AUTOCLOSE
UNITÉ DE MESURE
LANGUE
VOLUME DES ALARMES
BIP CEINTURES
SERVICE
AIRBAG PASSAGER
FEUX DE JOUR
FEUX ADAPTATIFS (pour les
versions/marchés qui le prévoient)
ÉCLAIRAGE DE COURTOISIE
SORTIE MENU
Certaines rubriques sont affichée par
l'écran du système de radionavigation
(pour les versions/marchés qui le
prévoient) sur les voitures qui en sont
équipées.
Sélection d'une rubrique du menu
principal sans sous-menu :
appuyer brièvement sur le bouton
SET/
pour sélectionner la
configuration du menu principal que l'on
souhaite modifier ;
agir sur les boutonsou
(par de simples pressions), pour
choisir la nouvelle configuration ;
appuyer brièvement sur le bouton
SET/
pour mémoriser la
configuration et repasser simultanément
à la même rubrique du menu principal
sélectionnée précédemment.
Sélection d'une rubrique du menu
principal avec un sous-menu :
appuyer brièvement sur le bouton
SET/
pour afficher la première
rubrique du sous-menu ;
agir sur les boutonsou
(par de simples pressions), pour
faire défiler toutes les rubriques du
sous-menu ;
appuyer brièvement sur le bouton
SET/
pour sélectionner la rubrique
du sous-menu visualisée et accéder au
menu de réglage correspondant ;
38A0K0541C
42
CONNAISSANCE DU COMBINÉ DE BORD

agir sur les boutonsou
(par de simples pressions), pour
choisir le nouveau réglage de cette
rubrique du sous-menu ;
appuyer brièvement sur le bouton
SET/
pour mémoriser la
configuration et simultanément de
retourner à la même rubrique du
sous-menu préalablement sélectionnée.

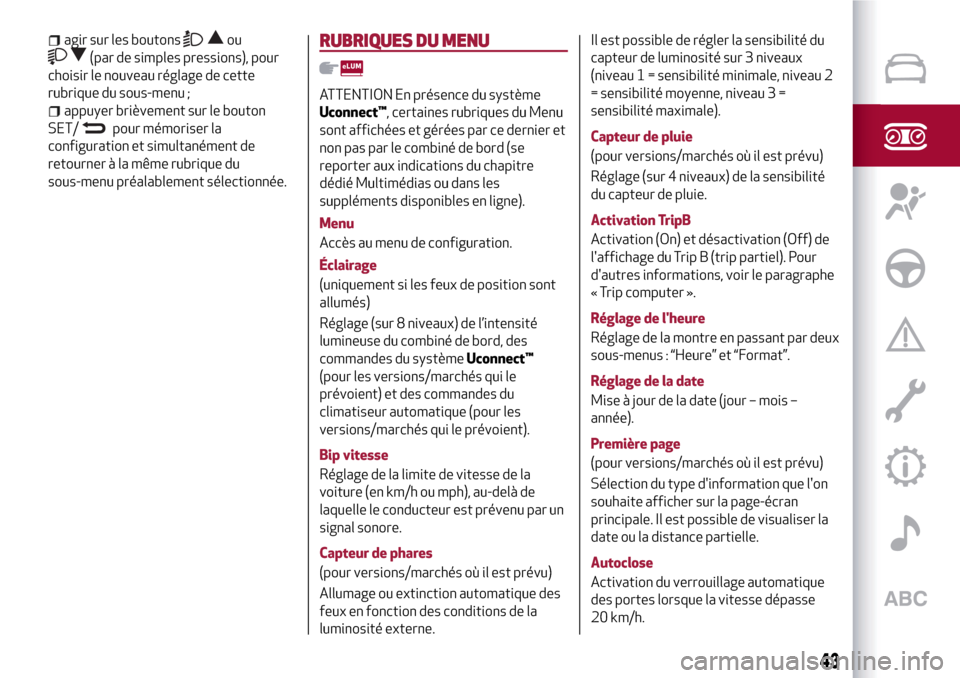

RUBRIQUES DU MENU
ATTENTION En présence du système
Uconnect™, certaines rubriques du Menu
sont affichées et gérées par ce dernier et
non pas par le combiné de bord (se
reporter aux indications du chapitre
dédié Multimédias ou dans les
suppléments disponibles en ligne).
Menu
Accès au menu de configuration.
Éclairage
(uniquement si les feux de position sont
allumés)
Réglage (sur 8 niveaux) de l’intensité
lumineuse du combiné de bord, des
commandes du systèmeUconnect™
(pour les versions/marchés qui le
prévoient) et des commandes du
climatiseur automatique (pour les
versions/marchés qui le prévoient).
Bip vitesse
Réglage de la limite de vitesse de la
voiture (en km/h ou mph), au-delà de
laquelle le conducteur est prévenu par un
signal sonore.
Capteur de phares
(pour versions/marchés où il est prévu)
Allumage ou extinction automatique des
feux en fonction des conditions de la
luminosité externe.Il est possible de régler la sensibilité du
capteur de luminosité sur 3 niveaux
(niveau 1 = sensibilité minimale, niveau 2
= sensibilité moyenne, niveau 3 =
sensibilité maximale).
Capteur de pluie
(pour versions/marchés où il est prévu)
Réglage (sur 4 niveaux) de la sensibilité
du capteur de pluie.
Activation TripB
Activation (On) et désactivation (Off) de
l'affichage du Trip B (trip partiel). Pour
d'autres informations, voir le paragraphe
« Trip computer ».
Réglage de l'heure
Réglage de la montre en passant par deux
sous-menus : “Heure” et “Format”.
Réglage de la date
Mise à jour de la date (jour – mois –
année).
Première page
(pour versions/marchés où il est prévu)
Sélection du type d'information que l'on
souhaite afficher sur la page-écran
principale. Il est possible de visualiser la
date ou la distance partielle.
Autoclose
Activation du verrouillage automatique
des portes lorsque la vitesse dépasse
20 km/h.
43

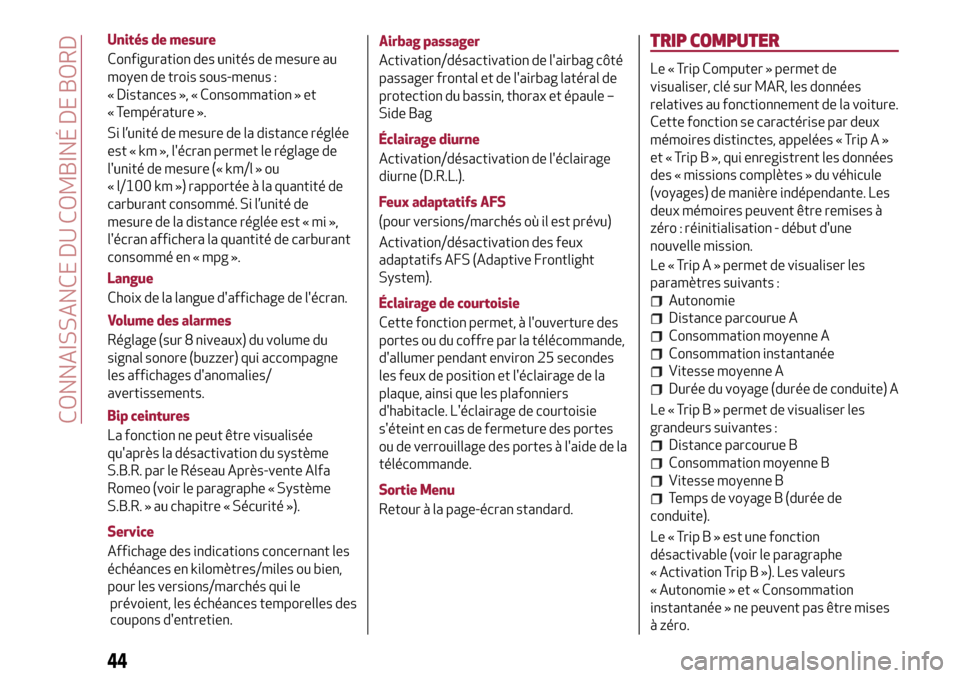

Unités de mesure
Configuration des unités de mesure au
moyen de trois sous-menus :
« Distances », « Consommation » et
« Température ».
Si l’unité de mesure de la distance réglée
est « km », l'écran permet le réglage de
l'unité de mesure (« km/l » ou
« l/100 km ») rapportée à la quantité de
carburant consommé. Si l’unité de
mesure de la distance réglée est « mi »,
l'écran affichera la quantité de carburant
consommé en « mpg ».
Langue
Choix de la langue d'affichage de l'écran.
Volume des alarmes
Réglage (sur 8 niveaux) du volume du
signal sonore (buzzer) qui accompagne
les affichages d'anomalies/
avertissements.
Bip ceintures
La fonction ne peut être visualisée
qu'après la désactivation du système
S.B.R. par le Réseau Après-vente Alfa
Romeo (voir le paragraphe « Système
S.B.R. » au chapitre « Sécurité »).
Service
Affichage des indications concernant les
échéances en kilomètres/miles ou bien,
pour les versions/marchés qui le
prévoient, les échéances temporelles des
coupons d'entretien.Airbag passager
Activation/désactivation de l'airbag côté
passager frontal et de l'airbag latéral de
protection du bassin, thorax et épaule –
Side Bag
Éclairage diurne
Activation/désactivation de l'éclairage
diurne (D.R.L.).
Feux adaptatifs AFS
(pour versions/marchés où il est prévu)
Activation/désactivation des feux
adaptatifs AFS (Adaptive Frontlight
System).
Éclairage de courtoisie
Cette fonction permet, à l'ouverture des
portes ou du coffre par la télécommande,
d'allumer pendant environ 25 secondes
les feux de position et l'éclairage de la
plaque, ainsi que les plafonniers
d'habitacle. L'éclairage de courtoisie
s'éteint en cas de fermeture des portes
ou de verrouillage des portes à l'aide de la
télécommande.
Sortie Menu
Retour à la page-écran standard.TRIP COMPUTER
Le « Trip Computer » permet de
visualiser, clé sur MAR, les données
relatives au fonctionnement de la voiture.
Cette fonction se caractérise par deux
mémoires distinctes, appelées « Trip A »
et « Trip B », qui enregistrent les données
des « missions complètes » du véhicule
(voyages) de manière indépendante. Les
deux mémoires peuvent être remises à
zéro : réinitialisation - début d'une
nouvelle mission.
Le « Trip A » permet de visualiser les
paramètres suivants :
Autonomie
Distance parcourue A
Consommation moyenne A
Consommation instantanée
Vitesse moyenne A
Durée du voyage (durée de conduite) A
Le « Trip B » permet de visualiser les
grandeurs suivantes :
Distance parcourue B
Consommation moyenne B
Vitesse moyenne B
Temps de voyage B (durée de
conduite).
Le « Trip B » est une fonction
désactivable (voir le paragraphe
« Activation Trip B »). Les valeurs
« Autonomie » et « Consommation
instantanée » ne peuvent pas être mises
à zéro.
44
CONNAISSANCE DU COMBINÉ DE BORD

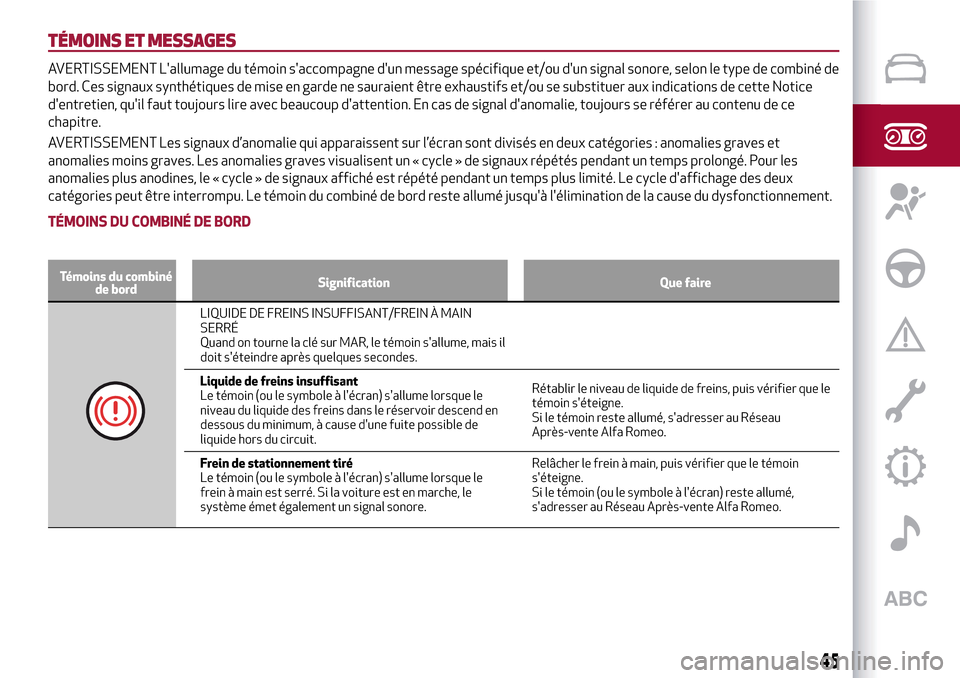

TÉMOINS ET MESSAGES
AVERTISSEMENT L'allumage du témoin s'accompagne d'un message spécifique et/ou d'un signal sonore, selon le type de combiné de
bord. Ces signaux synthétiques de mise en garde ne sauraient être exhaustifs et/ou se substituer aux indications de cette Notice
d'entretien, qu'il faut toujours lire avec beaucoup d'attention. En cas de signal d'anomalie, toujours se référer au contenu de ce
chapitre.
AVERTISSEMENT Les signaux d’anomalie qui apparaissent sur l’écran sont divisés en deux catégories : anomalies graves et
anomalies moins graves. Les anomalies graves visualisent un « cycle » de signaux répétés pendant un temps prolongé. Pour les
anomalies plus anodines, le « cycle » de signaux affiché est répété pendant un temps plus limité. Le cycle d'affichage des deux
catégories peut être interrompu. Le témoin du combiné de bord reste allumé jusqu'à l'élimination de la cause du dysfonctionnement.
TÉMOINS DU COMBINÉ DE BORD
Témoins du combiné
de bordSignification Que faire
LIQUIDE DE FREINS INSUFFISANT/FREIN À MAIN
SERRÉ
Quand on tourne la clé sur MAR, le témoin s'allume, mais il
doit s'éteindre après quelques secondes.
Liquide de freins insuffisant
Le témoin (ou le symbole à l'écran) s'allume lorsque le
niveau du liquide des freins dans le réservoir descend en
dessous du minimum, à cause d'une fuite possible de
liquide hors du circuit.Rétablir le niveau de liquide de freins, puis vérifier que le
témoin s'éteigne.
Si le témoin reste allumé, s'adresser au Réseau
Après-vente Alfa Romeo.
Frein de stationnement tiré
Le témoin (ou le symbole à l'écran) s'allume lorsque le
frein à main est serré. Si la voiture est en marche, le
système émet également un signal sonore.Relâcher le frein à main, puis vérifier que le témoin
s'éteigne.
Si le témoin (ou le symbole à l'écran) reste allumé,
s'adresser au Réseau Après-vente Alfa Romeo.
45

Témoins du combiné
de bordSignification Que faire

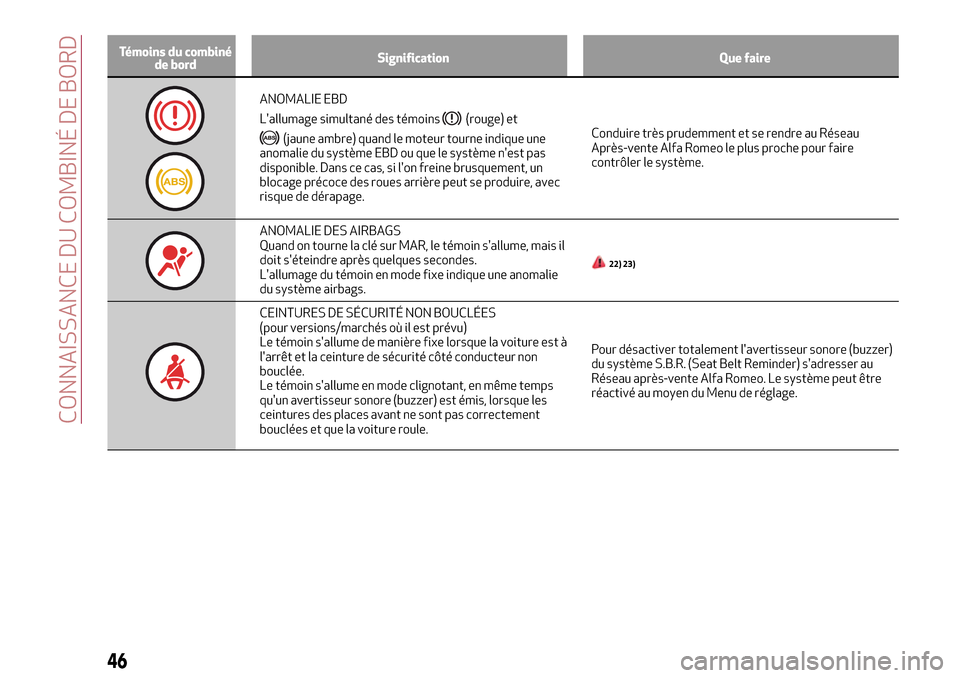

ANOMALIE EBD
L'allumage simultané des témoins
(rouge) et
(jaune ambre) quand le moteur tourne indique une
anomalie du système EBD ou que le système n'est pas
disponible. Dans ce cas, si l'on freine brusquement, un
blocage précoce des roues arrière peut se produire, avec
risque de dérapage.Conduire très prudemment et se rendre au Réseau
Après-vente Alfa Romeo le plus proche pour faire
contrôler le système.
ANOMALIE DES AIRBAGS
Quand on tourne la clé sur MAR, le témoin s'allume, mais il
doit s'éteindre après quelques secondes.
L'allumage du témoin en mode fixe indique une anomalie
du système airbags.
22) 23)
CEINTURES DE SÉCURITÉ NON BOUCLÉES
(pour versions/marchés où il est prévu)
Le témoin s'allume de manière fixe lorsque la voiture est à
l'arrêt et la ceinture de sécurité côté conducteur non
bouclée.
Le témoin s'allume en mode clignotant, en même temps
qu'un avertisseur sonore (buzzer) est émis, lorsque les
ceintures des places avant ne sont pas correctement
bouclées et que la voiture roule.Pour désactiver totalement l'avertisseur sonore (buzzer)
du système S.B.R. (Seat Belt Reminder) s'adresser au
Réseau après-vente Alfa Romeo. Le système peut être
réactivé au moyen du Menu de réglage.
46
CONNAISSANCE DU COMBINÉ DE BORD

Témoins du combiné de
bordSignification Que faire

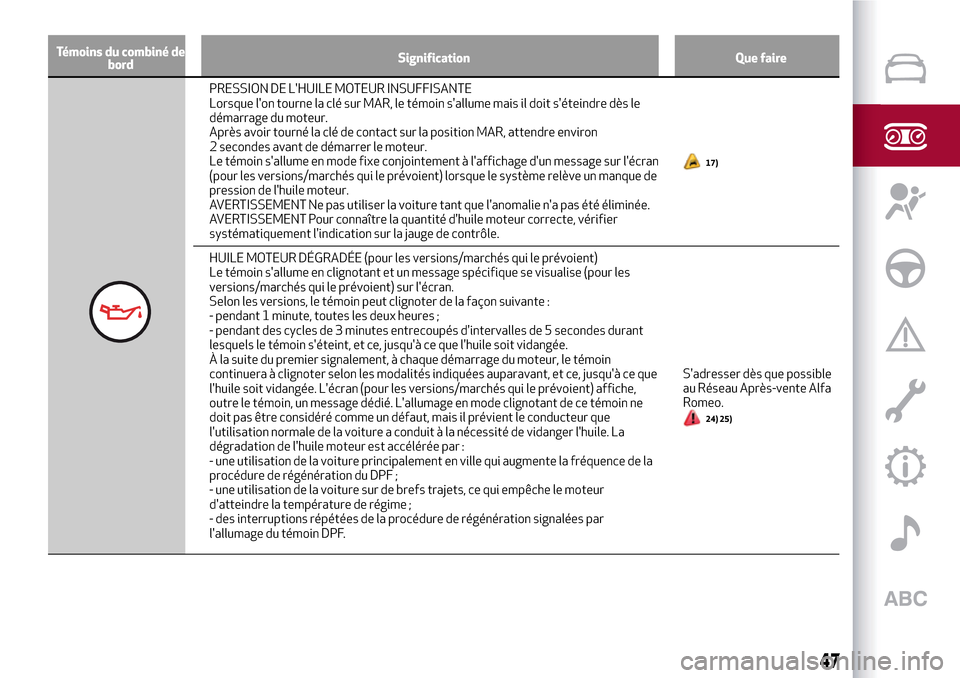

PRESSION DE L'HUILE MOTEUR INSUFFISANTE
Lorsque l'on tourne la clé sur MAR, le témoin s'allume mais il doit s'éteindre dès le
démarrage du moteur.
Après avoir tourné la clé de contact sur la position MAR, attendre environ
2 secondes avant de démarrer le moteur.
Le témoin s'allume en mode fixe conjointement à l'affichage d'un message sur l'écran
(pour les versions/marchés qui le prévoient) lorsque le système relève un manque de
pression de l'huile moteur.
AVERTISSEMENT Ne pas utiliser la voiture tant que l'anomalie n'a pas été éliminée.
AVERTISSEMENT Pour connaître la quantité d'huile moteur correcte, vérifier
systématiquement l'indication sur la jauge de contrôle.
17)
HUILE MOTEUR DÉGRADÉE (pour les versions/marchés qui le prévoient)
Le témoin s'allume en clignotant et un message spécifique se visualise (pour les
versions/marchés qui le prévoient) sur l'écran.
Selon les versions, le témoin peut clignoter de la façon suivante :
- pendant 1 minute, toutes les deux heures ;
- pendant des cycles de 3 minutes entrecoupés d'intervalles de 5 secondes durant
lesquels le témoin s'éteint, et ce, jusqu'à ce que l'huile soit vidangée.
À la suite du premier signalement, à chaque démarrage du moteur, le témoin
continuera à clignoter selon les modalités indiquées auparavant, et ce, jusqu'à ce que
l'huile soit vidangée. L'écran (pour les versions/marchés qui le prévoient) affiche,
outre le témoin, un message dédié. L'allumage en mode clignotant de ce témoin ne
doit pas être considéré comme un défaut, mais il prévient le conducteur que
l'utilisation normale de la voiture a conduit à la nécessité de vidanger l'huile. La
dégradation de l'huile moteur est accélérée par :
- une utilisation de la voiture principalement en ville qui augmente la fréquence de la
procédure de régénération du DPF ;
- une utilisation de la voiture sur de brefs trajets, ce qui empêche le moteur
d'atteindre la température de régime ;
- des interruptions répétées de la procédure de régénération signalées par
l'allumage du témoin DPF.S'adresser dès que possible
au Réseau Après-vente Alfa
Romeo.
24) 25)
47

Témoins du combiné de
bordSignification Que faire

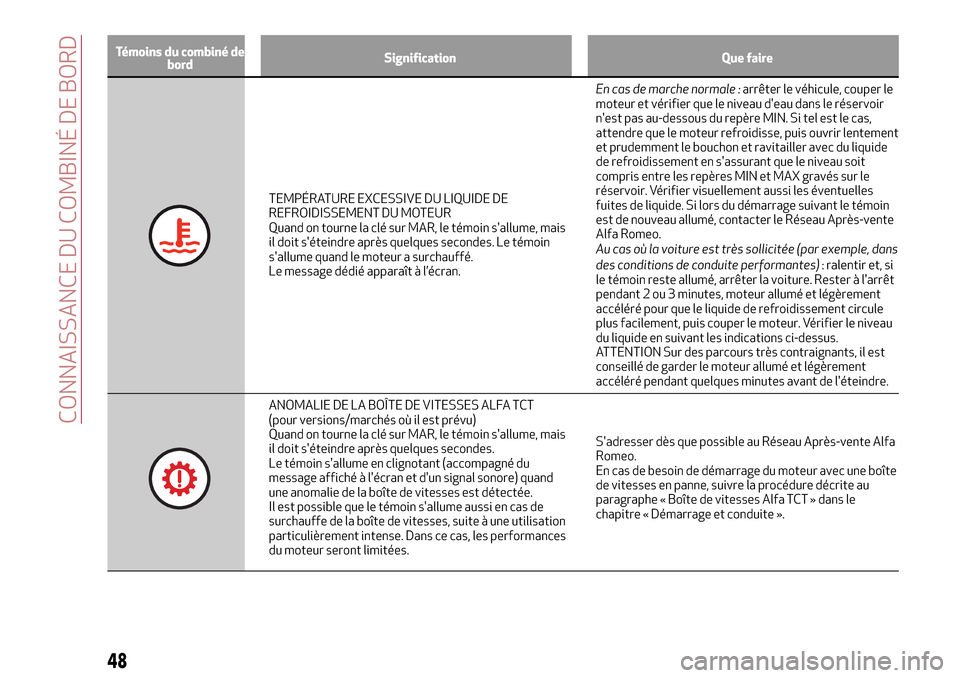

TEMPÉRATURE EXCESSIVE DU LIQUIDE DE
REFROIDISSEMENT DU MOTEUR
Quand on tourne la clé sur MAR, le témoin s'allume, mais
il doit s'éteindre après quelques secondes. Le témoin
s'allume quand le moteur a surchauffé.
Le message dédié apparaît à l’écran.En cas de marche normale :arrêter le véhicule, couper le
moteur et vérifier que le niveau d'eau dans le réservoir
n'est pas au-dessous du repère MIN. Si tel est le cas,
attendre que le moteur refroidisse, puis ouvrir lentement
et prudemment le bouchon et ravitailler avec du liquide
de refroidissement en s'assurant que le niveau soit
compris entre les repères MIN et MAX gravés sur le
réservoir. Vérifier visuellement aussi les éventuelles
fuites de liquide. Si lors du démarrage suivant le témoin
est de nouveau allumé, contacter le Réseau Après-vente
Alfa Romeo.
Au cas où la voiture est très sollicitée (par exemple, dans
des conditions de conduite performantes): ralentir et, si
le témoin reste allumé, arrêter la voiture. Rester à l'arrêt
pendant 2 ou 3 minutes, moteur allumé et légèrement
accéléré pour que le liquide de refroidissement circule
plus facilement, puis couper le moteur. Vérifier le niveau
du liquide en suivant les indications ci-dessus.
ATTENTION Sur des parcours très contraignants, il est
conseillé de garder le moteur allumé et légèrement
accéléré pendant quelques minutes avant de l'éteindre.
ANOMALIE DE LA BOÎTE DE VITESSES ALFA TCT
(pour versions/marchés où il est prévu)
Quand on tourne la clé sur MAR, le témoin s'allume, mais
il doit s'éteindre après quelques secondes.
Le témoin s'allume en clignotant (accompagné du
message affiché à l'écran et d'un signal sonore) quand
une anomalie de la boîte de vitesses est détectée.
Il est possible que le témoin s'allume aussi en cas de
surchauffe de la boîte de vitesses, suite à une utilisation
particulièrement intense. Dans ce cas, les performances
du moteur seront limitées.S'adresser dès que possible au Réseau Après-vente Alfa
Romeo.
En cas de besoin de démarrage du moteur avec une boîte
de vitesses en panne, suivre la procédure décrite au
paragraphe « Boîte de vitesses Alfa TCT » dans le
chapitre « Démarrage et conduite ».
48
CONNAISSANCE DU COMBINÉ DE BORD
