Alfa Romeo Giulietta 2018 Instrukcja Obsługi (in Polish)

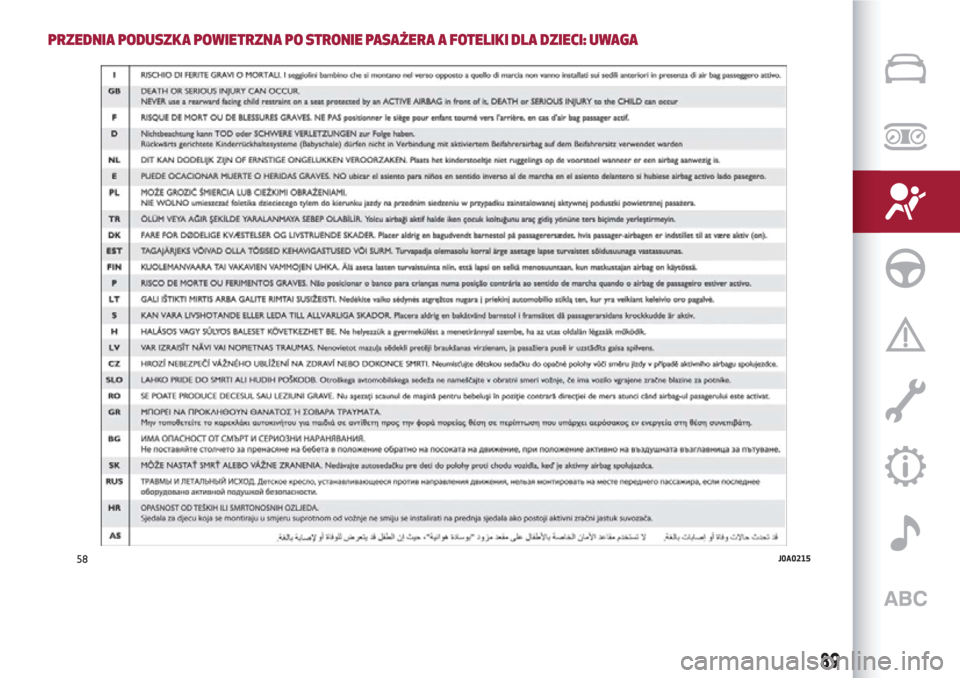

PRZEDNIA PODUSZKA POWIETRZNA PO STRONIE PASAŻERA A FOTELIKI DLA DZIECI: UWAGA
58J0A0215
89

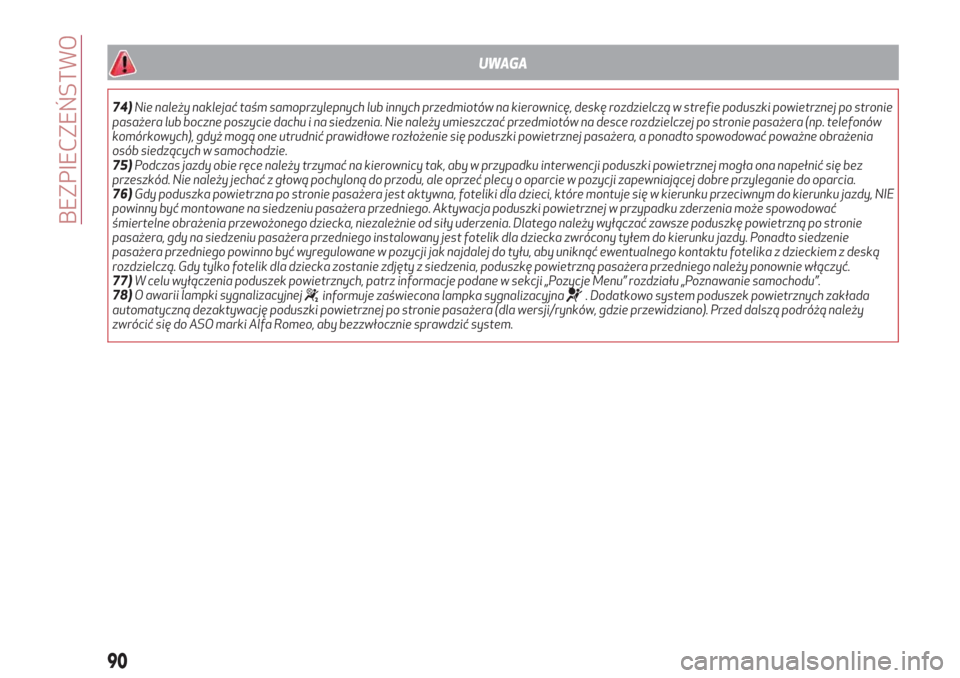

UWAGA
74)Nie należy naklejać taśm samoprzylepnych lub innych przedmiotów na kierownicę, deskę rozdzielczą w strefie poduszki powietrznej po stronie
pasażera lub boczne poszycie dachu i na siedzenia. Nie należy umieszczać przedmiotów na desce rozdzielczej po stronie pasażera (np. telefonów
komórkowych), gdyż mogą one utrudnić prawidłowe rozłożenie się poduszki powietrznej pasażera, a ponadto spowodować poważne obrażenia
osób siedzących w samochodzie.
75)Podczas jazdy obie ręce należy trzymać na kierownicy tak, aby w przypadku interwencji poduszki powietrznej mogła ona napełnić się bez
przeszkód. Nie należy jechać z głową pochyloną do przodu, ale oprzeć plecy o oparcie w pozycji zapewniającej dobre przyleganie do oparcia.
76)Gdy poduszka powietrzna po stronie pasażera jest aktywna, foteliki dla dzieci, które montuje się w kierunku przeciwnym do kierunku jazdy, NIE
powinny być montowane na siedzeniu pasażera przedniego. Aktywacja poduszki powietrznej w przypadku zderzenia może spowodować
śmiertelne obrażenia przewożonego dziecka, niezależnie od siły uderzenia. Dlatego należy wyłączać zawsze poduszkę powietrzną po stronie
pasażera, gdy na siedzeniu pasażera przedniego instalowany jest fotelik dla dziecka zwrócony tyłem do kierunku jazdy. Ponadto siedzenie
pasażera przedniego powinno być wyregulowane w pozycji jak najdalej do tyłu, aby uniknąć ewentualnego kontaktu fotelika z dzieckiem z deską
rozdzielczą. Gdy tylko fotelik dla dziecka zostanie zdjęty z siedzenia, poduszkę powietrzną pasażera przedniego należy ponownie włączyć.
77)W celu wyłączenia poduszek powietrznych, patrz informacje podane w sekcji „Pozycje Menu” rozdziału „Poznawanie samochodu”.
78)O awarii lampki sygnalizacyjnej
informuje zaświecona lampka sygnalizacyjna. Dodatkowo system poduszek powietrznych zakłada
automatyczną dezaktywację poduszki powietrznej po stronie pasażera (dla wersji/rynków, gdzie przewidziano). Przed dalszą podróżą należy
zwrócić się do ASO marki Alfa Romeo, aby bezzwłocznie sprawdzić system.
90
BEZPIECZEŃSTWO

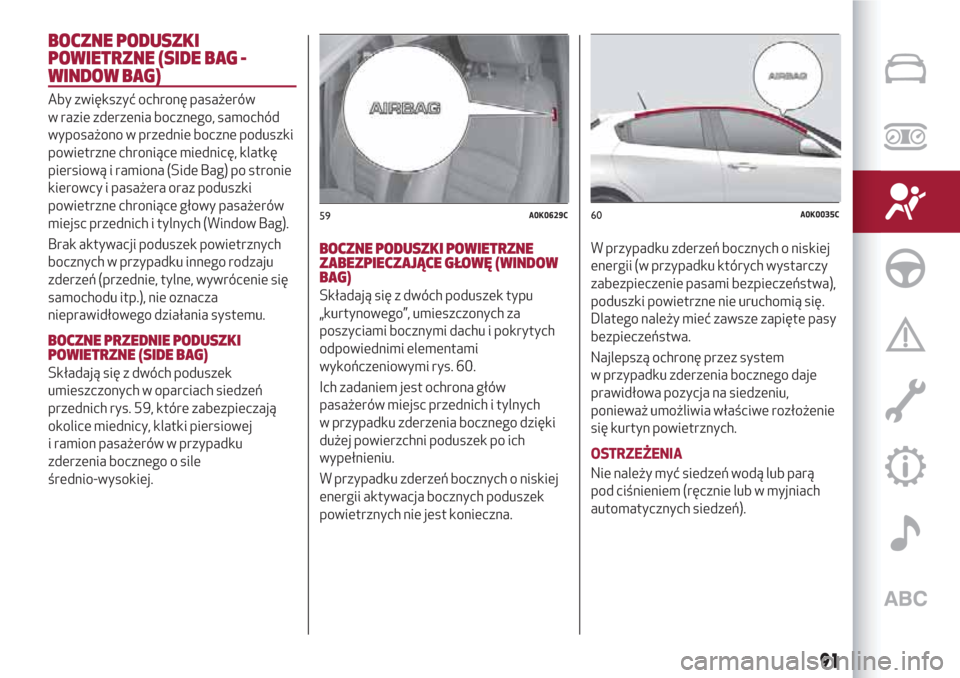

BOCZNE PODUSZKI
POWIETRZNE (SIDE BAG -
WINDOW BAG)
Aby zwiększyć ochronę pasażerów
w razie zderzenia bocznego, samochód
wyposażono w przednie boczne poduszki
powietrzne chroniące miednicę, klatkę
piersiową i ramiona (Side Bag) po stronie
kierowcy i pasażera oraz poduszki
powietrzne chroniące głowy pasażerów
miejsc przednich i tylnych (Window Bag).
Brak aktywacji poduszek powietrznych
bocznych w przypadku innego rodzaju
zderzeń (przednie, tylne, wywrócenie się
samochodu itp.), nie oznacza
nieprawidłowego działania systemu.
BOCZNE PRZEDNIE PODUSZKI
POWIETRZNE (SIDE BAG)
Składają się z dwóch poduszek
umieszczonych w oparciach siedzeń
przednich rys. 59, które zabezpieczają
okolice miednicy, klatki piersiowej
i ramion pasażerów w przypadku
zderzenia bocznego o sile
średnio-wysokiej.
BOCZNE PODUSZKI POWIETRZNE
ZABEZPIECZAJĄCE GŁOWĘ (WINDOW
BAG)
Składają się z dwóch poduszek typu
„kurtynowego”, umieszczonych za
poszyciami bocznymi dachu i pokrytych
odpowiednimi elementami
wykończeniowymi rys. 60.
Ich zadaniem jest ochrona głów
pasażerów miejsc przednich i tylnych
w przypadku zderzenia bocznego dzięki
dużej powierzchni poduszek po ich
wypełnieniu.
W przypadku zderzeń bocznych o niskiej
energii aktywacja bocznych poduszek
powietrznych nie jest konieczna.W przypadku zderzeń bocznych o niskiej
energii (w przypadku których wystarczy
zabezpieczenie pasami bezpieczeństwa),
poduszki powietrzne nie uruchomią się.
Dlatego należy mieć zawsze zapięte pasy
bezpieczeństwa.
Najlepszą ochronę przez system
w przypadku zderzenia bocznego daje
prawidłowa pozycja na siedzeniu,
ponieważ umożliwia właściwe rozłożenie
się kurtyn powietrznych.
OSTRZEŻENIA
Nie należy myć siedzeń wodą lub parą
pod ciśnieniem (ręcznie lub w myjniach
automatycznych siedzeń).
59A0K0629C60A0K0035C
91

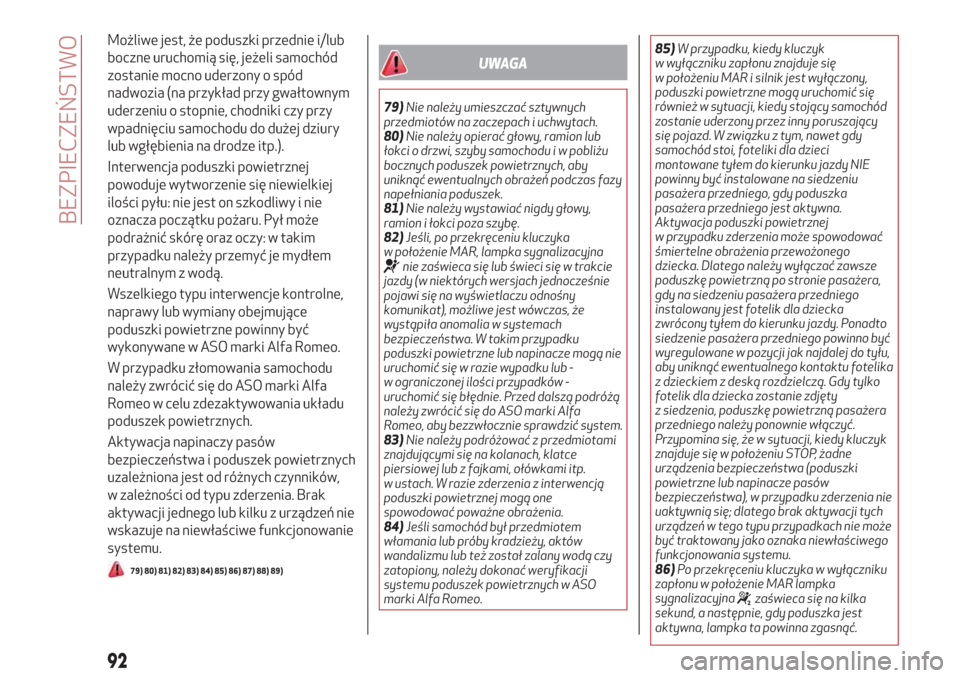

Możliwe jest, że poduszki przednie i/lub
boczne uruchomią się, jeżeli samochód
zostanie mocno uderzony o spód
nadwozia (na przykład przy gwałtownym
uderzeniu o stopnie, chodniki czy przy
wpadnięciu samochodu do dużej dziury
lub wgłębienia na drodze itp.).
Interwencja poduszki powietrznej
powoduje wytworzenie się niewielkiej
ilości pyłu: nie jest on szkodliwy i nie
oznacza początku pożaru. Pył może
podrażnić skórę oraz oczy: w takim
przypadku należy przemyć je mydłem
neutralnym z wodą.
Wszelkiego typu interwencje kontrolne,
naprawy lub wymiany obejmujące
poduszki powietrzne powinny być
wykonywane w ASO marki Alfa Romeo.
W przypadku złomowania samochodu
należy zwrócić się do ASO marki Alfa
Romeo w celu zdezaktywowania układu
poduszek powietrznych.
Aktywacja napinaczy pasów
bezpieczeństwa i poduszek powietrznych
uzależniona jest od różnych czynników,
w zależności od typu zderzenia. Brak
aktywacji jednego lub kilku z urządzeń nie
wskazuje na niewłaściwe funkcjonowanie
systemu.
79) 80) 81) 82) 83) 84) 85) 86) 87) 88) 89)
UWAGA
79)Nie należy umieszczać sztywnych
przedmiotów na zaczepach i uchwytach.
80)Nie należy opierać głowy, ramion lub
łokci o drzwi, szyby samochodu i w pobliżu
bocznych poduszek powietrznych, aby
uniknąć ewentualnych obrażeń podczas fazy
napełniania poduszek.
81)Nie należy wystawiać nigdy głowy,
ramion i łokci poza szybę.
82)Jeśli, po przekręceniu kluczyka
w położenie MAR, lampka sygnalizacyjna
nie zaświeca się lub świeci się w trakcie
jazdy (w niektórych wersjach jednocześnie
pojawi się na wyświetlaczu odnośny
komunikat), możliwe jest wówczas, że
wystąpiła anomalia w systemach
bezpieczeństwa. W takim przypadku
poduszki powietrzne lub napinacze mogą nie
uruchomić się w razie wypadku lub -
w ograniczonej ilości przypadków -
uruchomić się błędnie. Przed dalszą podróżą
należy zwrócić się do ASO marki Alfa
Romeo, aby bezzwłocznie sprawdzić system.
83)Nie należy podróżować z przedmiotami
znajdującymi się na kolanach, klatce
piersiowej lub z fajkami, ołówkami itp.
w ustach. W razie zderzenia z interwencją
poduszki powietrznej mogą one
spowodować poważne obrażenia.
84)Jeśli samochód był przedmiotem
włamania lub próby kradzieży, aktów
wandalizmu lub też został zalany wodą czy
zatopiony, należy dokonać weryfikacji
systemu poduszek powietrznych w ASO
marki Alfa Romeo.85)W przypadku, kiedy kluczyk
w wyłączniku zapłonu znajduje się
w położeniu MAR i silnik jest wyłączony,
poduszki powietrzne mogą uruchomić się
również w sytuacji, kiedy stojący samochód
zostanie uderzony przez inny poruszający
się pojazd. W związku z tym, nawet gdy
samochód stoi, foteliki dla dzieci
montowane tyłem do kierunku jazdy NIE
powinny być instalowane na siedzeniu
pasażera przedniego, gdy poduszka
pasażera przedniego jest aktywna.
Aktywacja poduszki powietrznej
w przypadku zderzenia może spowodować
śmiertelne obrażenia przewożonego
dziecka. Dlatego należy wyłączać zawsze
poduszkę powietrzną po stronie pasażera,
gdy na siedzeniu pasażera przedniego
instalowany jest fotelik dla dziecka
zwrócony tyłem do kierunku jazdy. Ponadto
siedzenie pasażera przedniego powinno być
wyregulowane w pozycji jak najdalej do tyłu,
aby uniknąć ewentualnego kontaktu fotelika
z dzieckiem z deską rozdzielczą. Gdy tylko
fotelik dla dziecka zostanie zdjęty
z siedzenia, poduszkę powietrzną pasażera
przedniego należy ponownie włączyć.
Przypomina się, że w sytuacji, kiedy kluczyk
znajduje się w położeniu STOP, żadne
urządzenia bezpieczeństwa (poduszki
powietrzne lub napinacze pasów
bezpieczeństwa), w przypadku zderzenia nie
uaktywnią się; dlatego brak aktywacji tych
urządzeń w tego typu przypadkach nie może
być traktowany jako oznaka niewłaściwego
funkcjonowania systemu.
86)Po przekręceniu kluczyka w wyłączniku
zapłonu w położenie MAR lampka
sygnalizacyjna
zaświeca się na kilka
sekund, a następnie, gdy poduszka jest
aktywna, lampka ta powinna zgasnąć.
92
BEZPIECZEŃSTWO

87)Interwencja przednich poduszek
powietrznych przewidziana jest dla zderzeń
o energii większej niż dla napinaczy pasów
bezpieczeństwa. W przypadku zderzenia
o energii mieszczącej się w przedziale tych
dwóch wartości progowych, uruchomią się
tylko napinacze pasów bezpieczeństwa, co
należy uważać za normalne.
88)Poduszka powietrzna nie zastępuje
pasa bezpieczeństwa, ale zwiększa jego
skuteczność. Ponadto z uwagi na fakt, iż
przednie poduszki powietrzne nie
interweniują w przypadku zderzeń
czołowych przy niskich prędkościach,
zderzeniach bocznych, zderzeniach tylnych
lub przewróceniu się samochodu,
w sytuacjach takich pasażerowie chronieni
są tylko pasami bezpieczeństwa, które
powinny być zawsze zapięte.
89)W przypadku poduszki typu Side bag nie
należy na oparcia siedzeń przednich
zakładać pokrowców ani koszulek.
93

94
Ta strona celowo jest zostawiona pusta

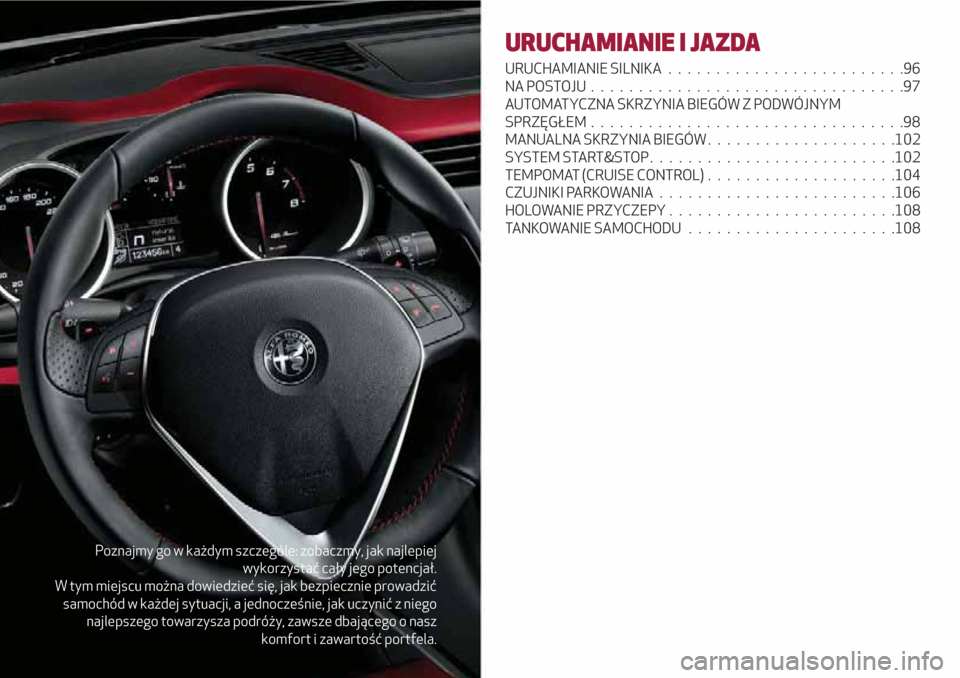

Poznajmy go w każdym szczególe: zobaczmy, jak najlepiej
wykorzystać cały jego potencjał.
W tym miejscu można dowiedzieć się, jak bezpiecznie prowadzić
samochód w każdej sytuacji, a jednocześnie, jak uczynić z niego
najlepszego towarzysza podróży, zawsze dbającego o nasz
komfort i zawartość portfela.
URUCHAMIANIE I JAZDA
URUCHAMIANIE SILNIKA.........................96
NA POSTOJU.................................97
AUTOMATYCZNA SKRZYNIA BIEGÓW Z PODWÓJNYM
SPRZĘGŁEM.................................98
MANUALNA SKRZYNIA BIEGÓW....................102
SYSTEM START&STOP..........................102
TEMPOMAT (CRUISE CONTROL)....................104
CZUJNIKI PARKOWANIA.........................106
HOLOWANIE PRZYCZEPY........................108
TANKOWANIE SAMOCHODU......................108

URUCHAMIANIE SILNIKA
Przed uruchomieniem samochodu należy
wyregulować siedzenie, lusterko
wsteczne wewnętrzne i lusterka
zewnętrzne oraz prawidłowo zapiąć pas
bezpieczeństwa.
W celu uruchomienia silnika nie należy
nigdy naciskać na pedał przyspieszenia.
W razie potrzeby na wyświetlaczu mogą
pojawiać się komunikaty wskazujące
procedurę uruchamiania samochodu.
PROCEDURA URUCHAMIANIA SILNIKA
90) 91) 92)
21) 22) 23)
Należy wykonać, co następuje:
zaciągnąć hamulec postojowy
i ustawić dźwignię zmiany biegów
w położeniu luzu;
przekręcić kluczyk w wyłączniku
zapłonu w położenie MAR. TYLKO
W PRZYPADKU WERSJI DIESEL:
w zestawie wskaźników zaświeca się
lampka sygnalizacyjna
ina
wyświetlaczu pojawia się ikona
;
poczekać na zgaśnięcie lampek
sygnalizacyjnych;
wcisnąć do oporu pedał sprzęgła, bez
naciskania pedału przyspieszenia;
przekręcić kluczyk w wyłączniku
zapłonu w położenie AVV i zwolnić, gdy
tylko silnik uruchomi się.
Jeśli - gdy kluczyk znajduje się
w położeniu MAR - ikona
na
wyświetlaczu będzie się świecić razem
z lampką sygnalizacyjną
, należy
ustawić wyłącznik zapłonu w położeniu
STOP, a następnie ponownie w MAR. Jeśli
ikona nadal jest zaświecona, należy
spróbować innym kluczykiem
z wyposażenia. Jeżeli i to nie przynosi
rezultatu uruchomienia silnika, należy
zwrócić się do ASO marki Alfa Romeo.
Przy wyłączonym silniku nie należy
zostawiać kluczyka w wyłączniku zapłonu
w położeniu MAR.
LAMPKA SYGNALIZUJĄCA MINIMALNY
POZIOM OLEJU SILNIKOWEGO
(zależnie od wyposażenia)
Po przekręceniu kluczyka w wyłączniku
zapłonu w położenie MAR na
wyświetlaczu pojawia się na kilka sekund
komunikat ostrzegający w przypadku
minimalnego poziomu oleju silnikowego.
OSTRZEŻENIE Aby pomiar poziomu oleju
został wykonany prawidłowo, po
przekręceniu kluczyka w położenie MAR
należy zaczekać około 2 sekundy przed
ponownym uruchomieniem silnika.
UWAGA
90)Niebezpieczne jest działanie silnika
w pomieszczeniu zamkniętym. Silnik zużywa
tlen, a wydziela dwutlenek węgla, tlenek
węgla oraz inne gazy toksyczne.
91)Dopóki silnik nie jest uruchomiony,
serwohamulec nie działa, dlatego należy
wówczas wywrzeć o wiele większą niż
zwykle siłę przy naciskaniu na pedał
hamulca.
92)Należy unikać uruchamiania przez
pchanie, holowanie czy zjeżdżanie ze
wzniesienia. Może te spowodować
nieodwracalne uszkodzenie katalizatora.
OSTRZEŻENIE
21)Zaleca się, w pierwszym okresie
eksploatacji, czyli przez pierwsze 1600 km
(1000 mil), nie wymagać od samochodu
maksymalnych obciążeń (np. gwałtownie
przyspieszać, jechać zbyt długo
z maksymalnymi obrotami, ostro hamować
itp.).
22)Gdy silnik jest wyłączony, nie należy
pozostawiać wyłącznika zapłonu
w położeniu MAR, aby uniknąć
niepotrzebnego poboru prądu i rozładowania
akumulatora.
23)Naciskanie pedału przyspieszenia przed
wyłączeniem silnika nie służy niczemu,
powoduje jedynie niepotrzebne zużycie
paliwa i jest szkodliwe dla silnika.
96
URUCHAMIANIE I JAZDA

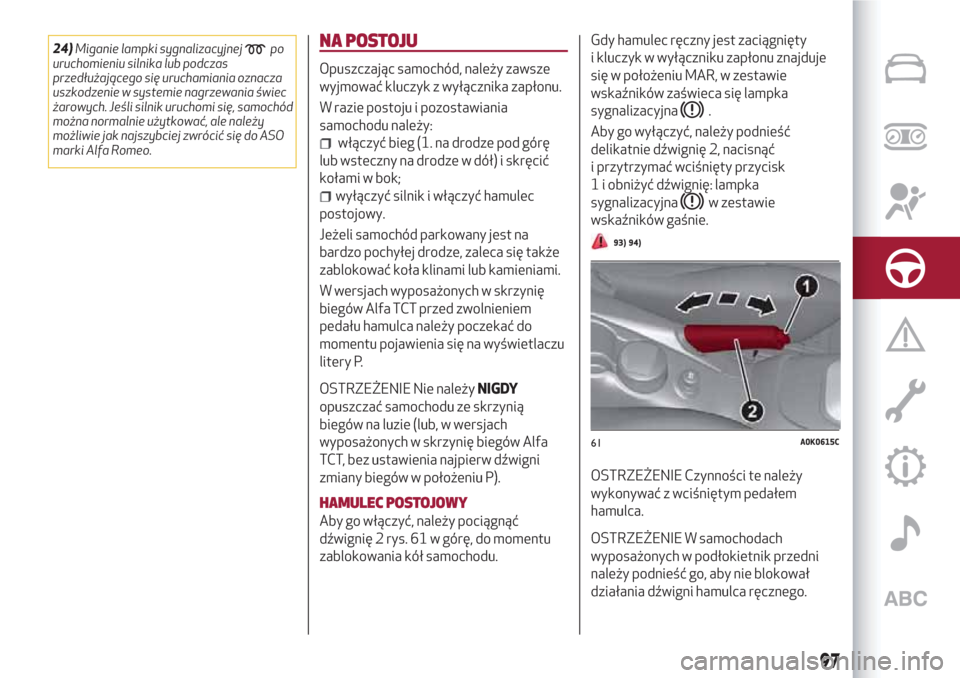

24)Miganie lampki sygnalizacyjnejpo
uruchomieniu silnika lub podczas
przedłużającego się uruchamiania oznacza
uszkodzenie w systemie nagrzewania świec
żarowych. Jeśli silnik uruchomi się, samochód
można normalnie użytkować, ale należy
możliwie jak najszybciej zwrócić się do ASO
marki Alfa Romeo.NA POSTOJU
Opuszczając samochód, należy zawsze
wyjmować kluczyk z wyłącznika zapłonu.
W razie postoju i pozostawiania
samochodu należy:
włączyć bieg (1. na drodze pod górę
lub wsteczny na drodze w dół) i skręcić
kołami w bok;
wyłączyć silnik i włączyć hamulec
postojowy.
Jeżeli samochód parkowany jest na
bardzo pochyłej drodze, zaleca się także
zablokować koła klinami lub kamieniami.
W wersjach wyposażonych w skrzynię
biegów Alfa TCT przed zwolnieniem
pedału hamulca należy poczekać do
momentu pojawienia się na wyświetlaczu
litery P.
OSTRZEŻENIE Nie należyNIGDY
opuszczać samochodu ze skrzynią
biegów na luzie (lub, w wersjach
wyposażonych w skrzynię biegów Alfa
TCT, bez ustawienia najpierw dźwigni
zmiany biegów w położeniu P).
HAMULEC POSTOJOWY
Aby go włączyć, należy pociągnąć
dźwignię 2 rys. 61 w górę, do momentu
zablokowania kół samochodu.Gdy hamulec ręczny jest zaciągnięty
i kluczyk w wyłączniku zapłonu znajduje
się w położeniu MAR, w zestawie
wskaźników zaświeca się lampka
sygnalizacyjna
.
Aby go wyłączyć, należy podnieść
delikatnie dźwignię 2, nacisnąć
i przytrzymać wciśnięty przycisk
1 i obniżyć dźwignię: lampka
sygnalizacyjna
w zestawie
wskaźników gaśnie.
93) 94)
OSTRZEŻENIE Czynności te należy
wykonywać z wciśniętym pedałem
hamulca.
OSTRZEŻENIE W samochodach
wyposażonych w podłokietnik przedni
należy podnieść go, aby nie blokował
działania dźwigni hamulca ręcznego.
61A0K0615C
97

UWAGA
93)Nie należy zostawiać nigdy dzieci
samych w samochodzie bez nadzoru;
opuszczając samochód należy wyjąć zawsze
kluczyk z wyłącznika zapłonu i wziąć go ze
sobą.
94)Samochód powinien zostać
zablokowany po kilku zatrzaśnięciach
dźwigni hamulca postojowego: gdyby tak nie
było, należy zwrócić się do ASO marki Alfa
Romeo w celu wykonania regulacji. Należy
zawsze podejmować wszelkie środki
ostrożności dotyczące samochodu na
postoju, zgodnie z Kodeksem drogowym
i powyższym opisem.
AUTOMATYCZNA SKRZYNIA
BIEGÓW Z PODWÓJNYM
SPRZĘGŁEM
(dla wersji/rynków, gdzie przewidziano)
DŹWIGNIA WYBIERANIA BIEGÓW
Dźwignia może przyjąć następujące
położenia:
P= Parking
R= Bieg wsteczny
N= Luz
D= Jazda (jazda do przodu, tryb
automatyczny)
+= Przejście do przełożenia wyższego
w trybie sekwencyjnym
−= Przejście do przełożenia niższego
w trybie sekwencyjnym
W przypadku używania dźwigni w trybie
sekwencyjnym, po przesunięciu jej
z położenia D w lewo pozycje w kierunku
+ lub w kierunku – są niestabilne.
Dźwignia wyposażona jest w przycisk A,
który należy nacisnąć, aby przesunąć
dźwignię w położenia P lub R.
Przejście z położeniaDw„Tryb
sekwencyjny” i odwrotnie jest swobodne.
Przejście z położenia D w położenie N
jest swobodne.Przejście z położenia N w położenie R
i z położenia R w położenie P jest możliwe
po naciśnięciu przycisku na dźwigni
zmiany biegów.
URUCHAMIANIE SILNIKA
Uruchomienie silnika jest dozwolone
tylko wówczas, gdy dźwignia wybierania
biegów znajduje się w położeniu P lub N
(z lub bez naciśniętego pedału hamulca).
Przy uruchamianiu silnika system
znajduje się w położeniu N lub P (to
ostatnie położenie odpowiada położeniu
luzu, ale samochód ma koła zablokowane
mechanicznie).
System Start&Stop
Gdy system Start&Stop jest włączony,
po zatrzymaniu samochodu silnik gaśnie,
jeżeli dźwignia wybierania biegów
znajduje się w położeniu innym niż R (aby
umożliwić zaparkowanie).
W przypadku zatrzymywania się na
drodze na wzniesieniu, wyłączanie silnika
jest nieaktywne, aby dostępne było
działanie funkcji „Hill Holder”
(z wyjątkiem niewielkiego pochylenia
drogi i kiedy pedał hamulca nie jest
całkowicie naciśnięty).
Ponowne uruchomienie automatyczne
silnika następuje:
po zwolnieniu pedału hamulca (gdy
dźwignia nie znajduje się w położeniu N
lub P)
98
URUCHAMIANIE I JAZDA
